Multiplexor Mercedes SD Connect C4 – Cable adaptador con conectores...
El Cable adaptador de conectores banana Mercedes es un adaptador especializado que permite leer vehículos clásicos Mercedes-Benz con el multiplexor SD Connect C4. Estos modelos no están equipados con un puerto de diagnóstico moderno, sino que utilizan una caja de diagnóstico con buses de prueba sueltos en el compartimento del motor.

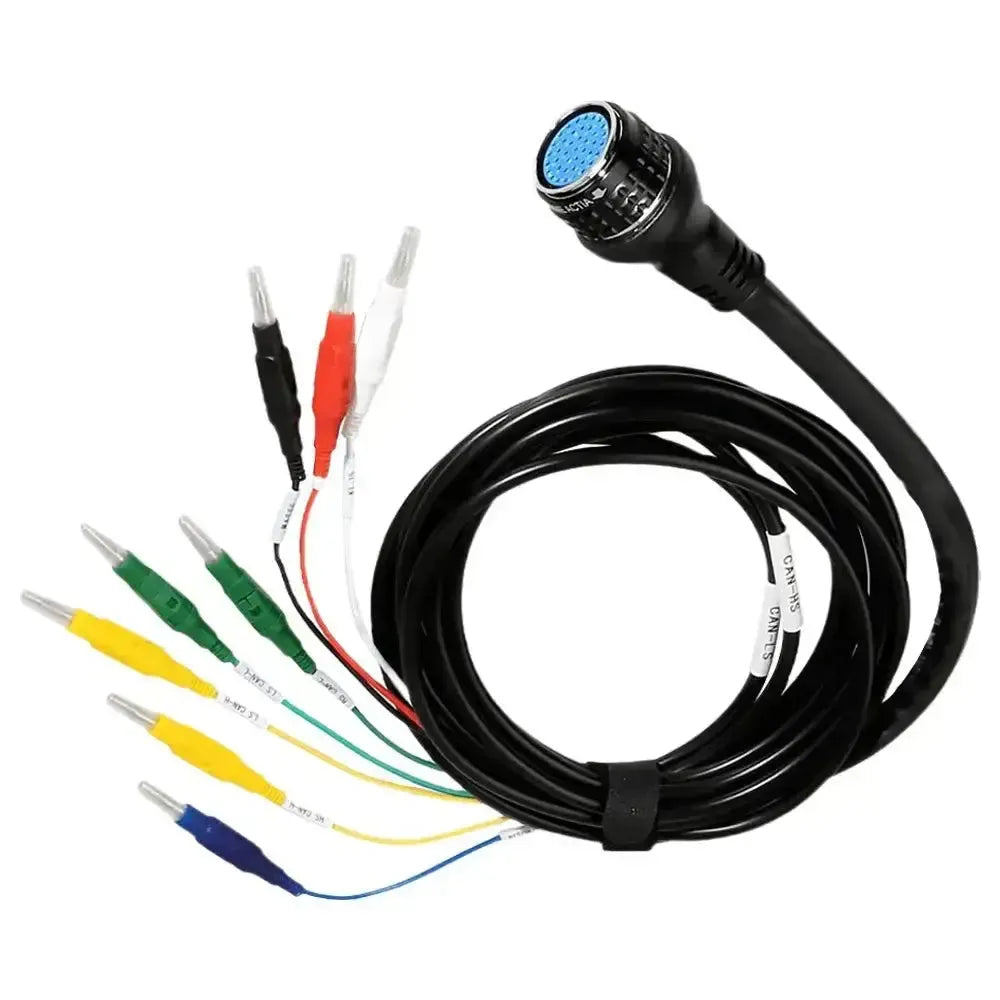

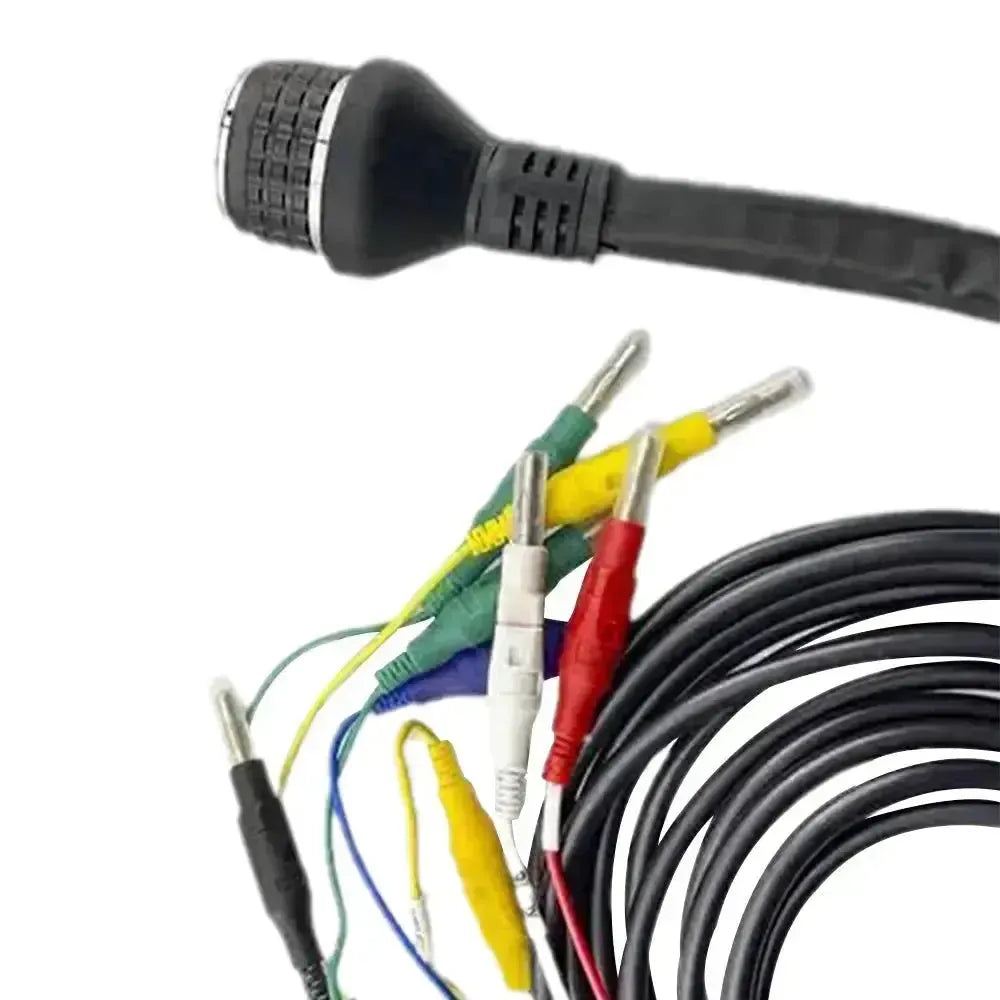

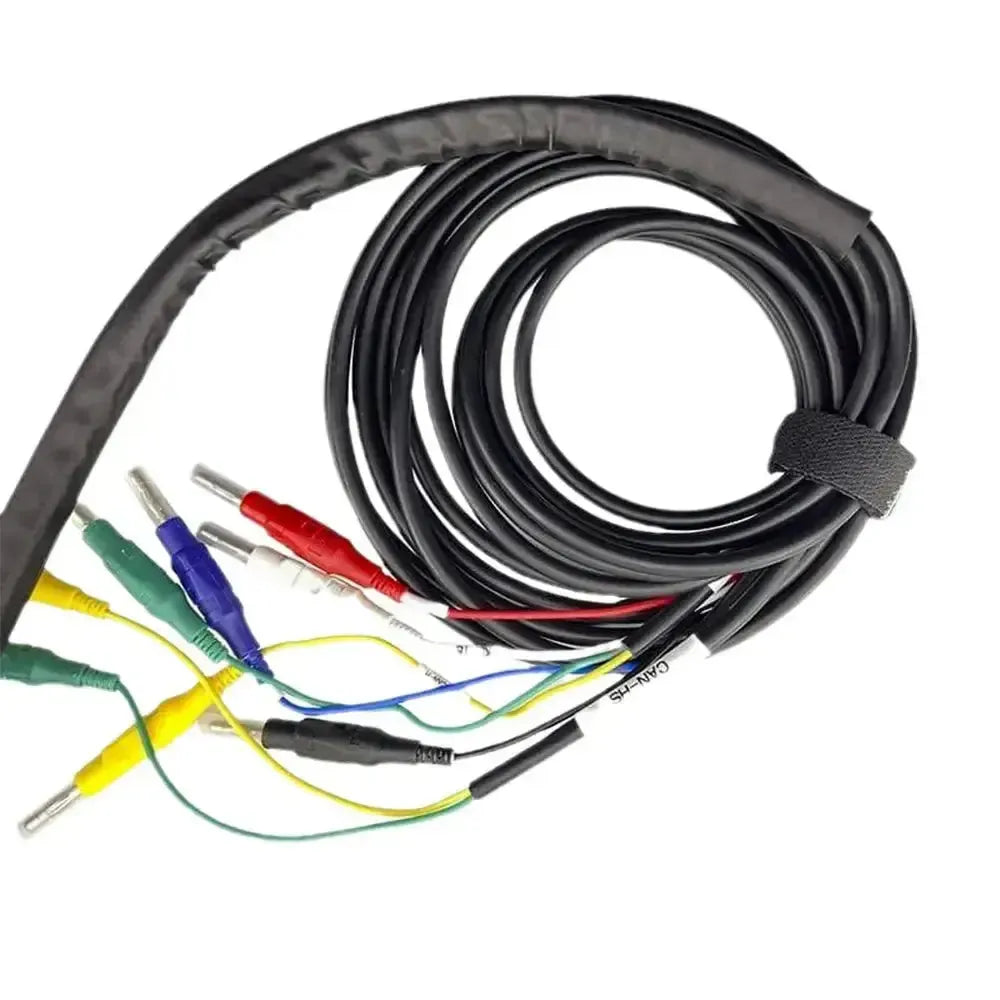

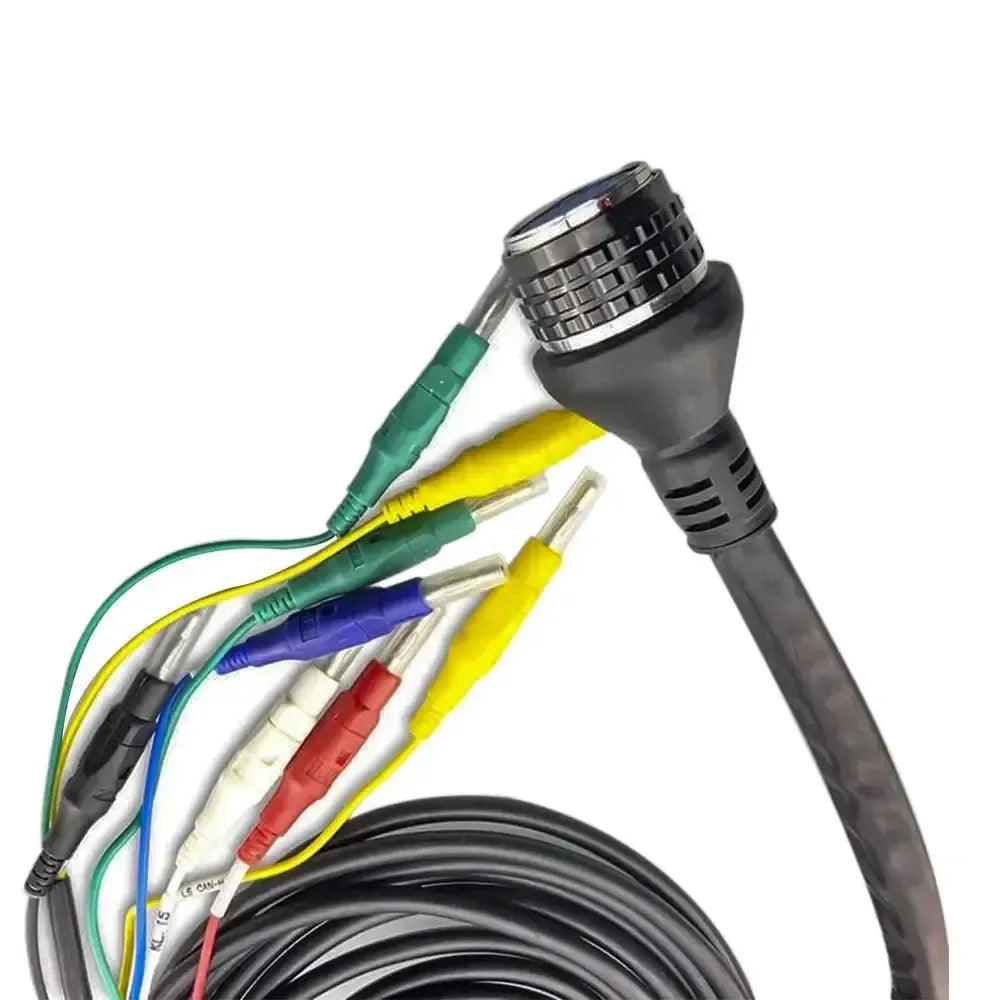

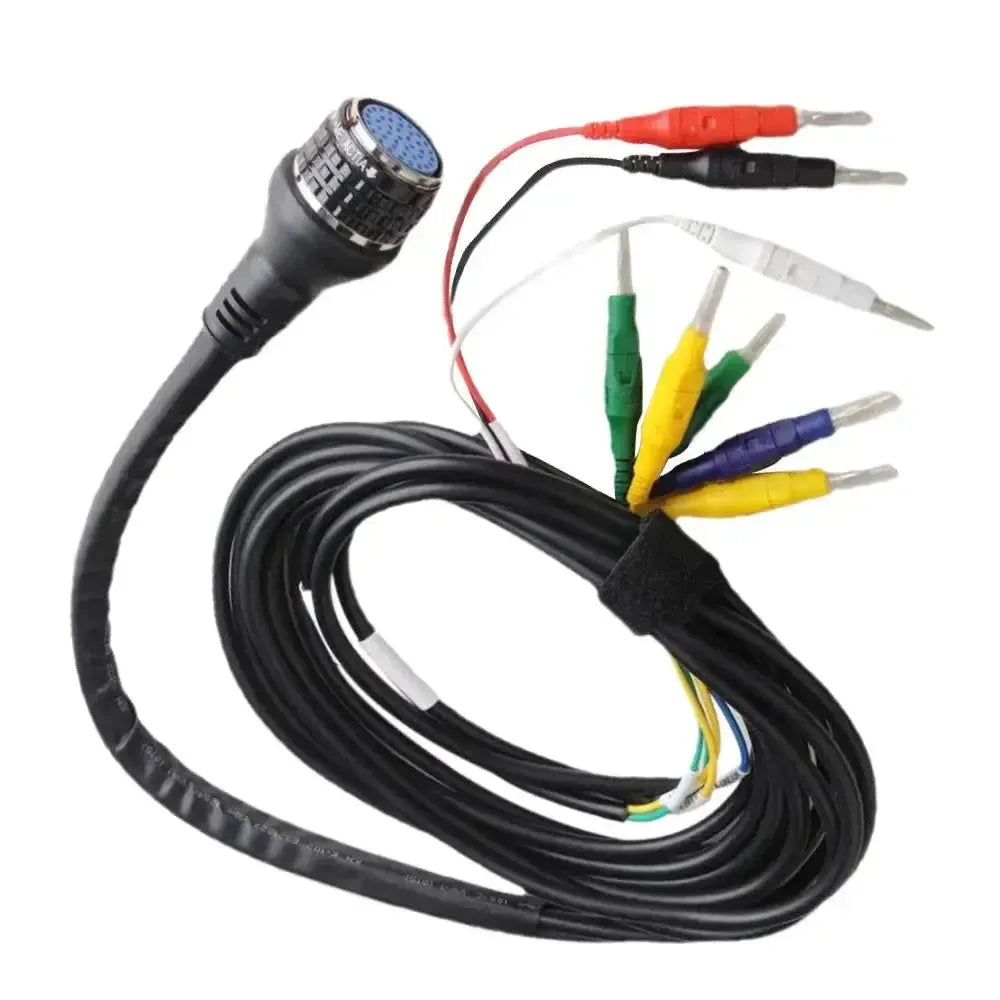

El cable cuenta con un robusto conector C4 en un extremo y conectores banana de 4 mm codificados por colores en el otro extremo. Esto permite al usuario seleccionar manualmente la línea de señal correcta, lo que posibilita la comunicación a través de HHT-WIN o Xentry – incluyendo la lectura de códigos de parpadeo y la realización de pruebas de diagnóstico básicas.
Aplicación y funcionalidad:
Este cable permite el diagnóstico manual en vehículos antiguos sin conexión OBD estandarizada. Las aplicaciones incluyen:
- Alimentación 12V: Enchufe rojo para alimentación de batería
- Conexión a masa: Enchufe negro para chasis/bloque del motor
- Señal K-Line: Conectar el enchufe amarillo o verde al bus de prueba deseado (p. ej., gestión del motor, ABS, airbag)
Uso en combinación con HHT-WIN a través del software Xentry/DAS o herramientas independientes con funcionalidad K-Line.
Compatibilidad:
Compatibilidad de hardware:
- Mercedes-Benz SD Connect C4 multiplexor (original o clon de alta calidad)
Compatibilidad del vehículo: Modelos clásicos con caja de diagnóstico (buses de prueba) – generalmente fabricados antes de aproximadamente 1994:
- W124 (Clase E, primeras versiones)
- W126 (Clase S)
- W201 (Serie 190)
- R107 (Clase SL, modelos tardíos)
Atención: No apto para vehículos con puerto de diagnóstico de 38 o 14 pines.
Contenido del paquete:
- 1x Conector banana Mercedes Cable adaptador para SD Connect C4
Especificaciones técnicas:
| Especificación | Descripción |
|---|---|
| Conector A | Conector macho circular específico para Mercedes SD Connect C4 |
| Conector B | Múltiples conectores banana de 4mm (rojo, negro, amarillo/verde) |
| Tipo de cable | Cable adaptador de diagnóstico pasivo para vehículos clásicos |
| Longitud del cable | Aproximadamente 1 metro (dependiendo del fabricante) |
| Asignación de pines | Alimentación, masa y pines de señal para conectar manualmente a través de puertos de prueba |
