Interruptor Universal (FT232RL) HS/MS-CAN | Cable de interfaz ELM327 (USB)

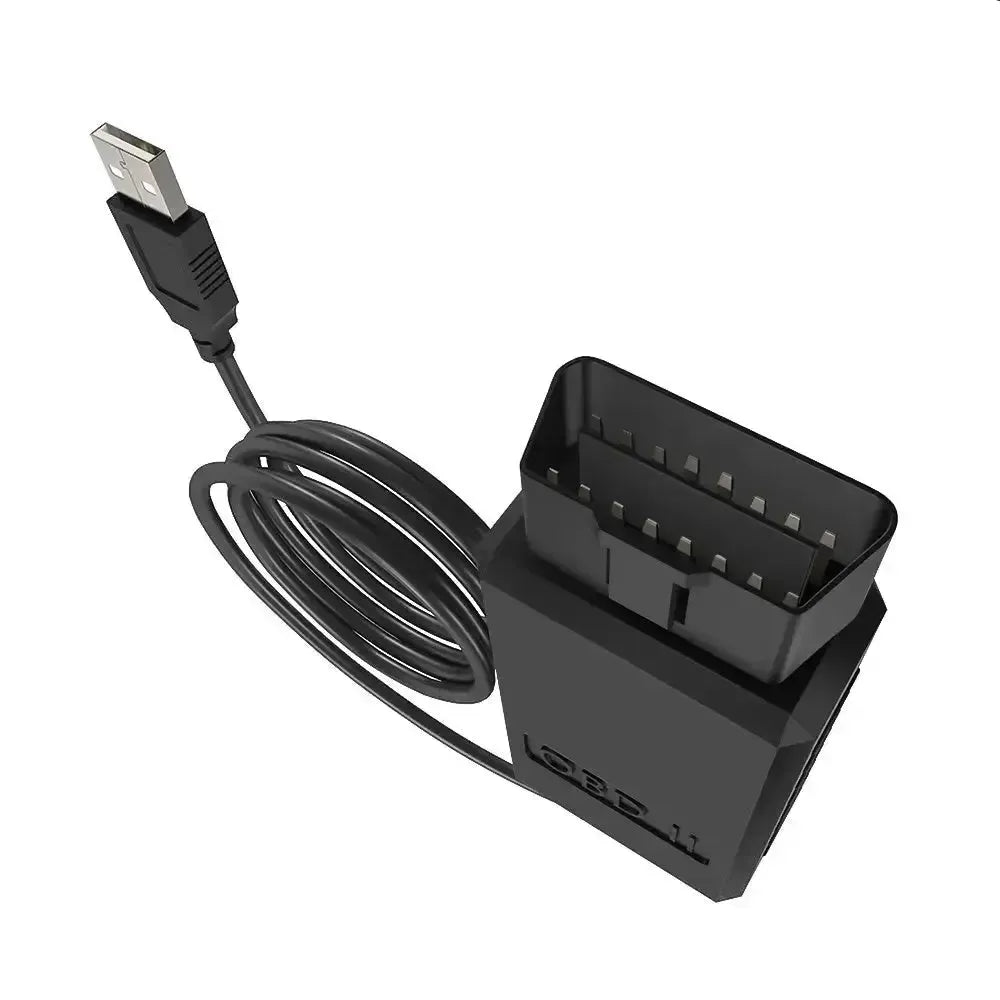

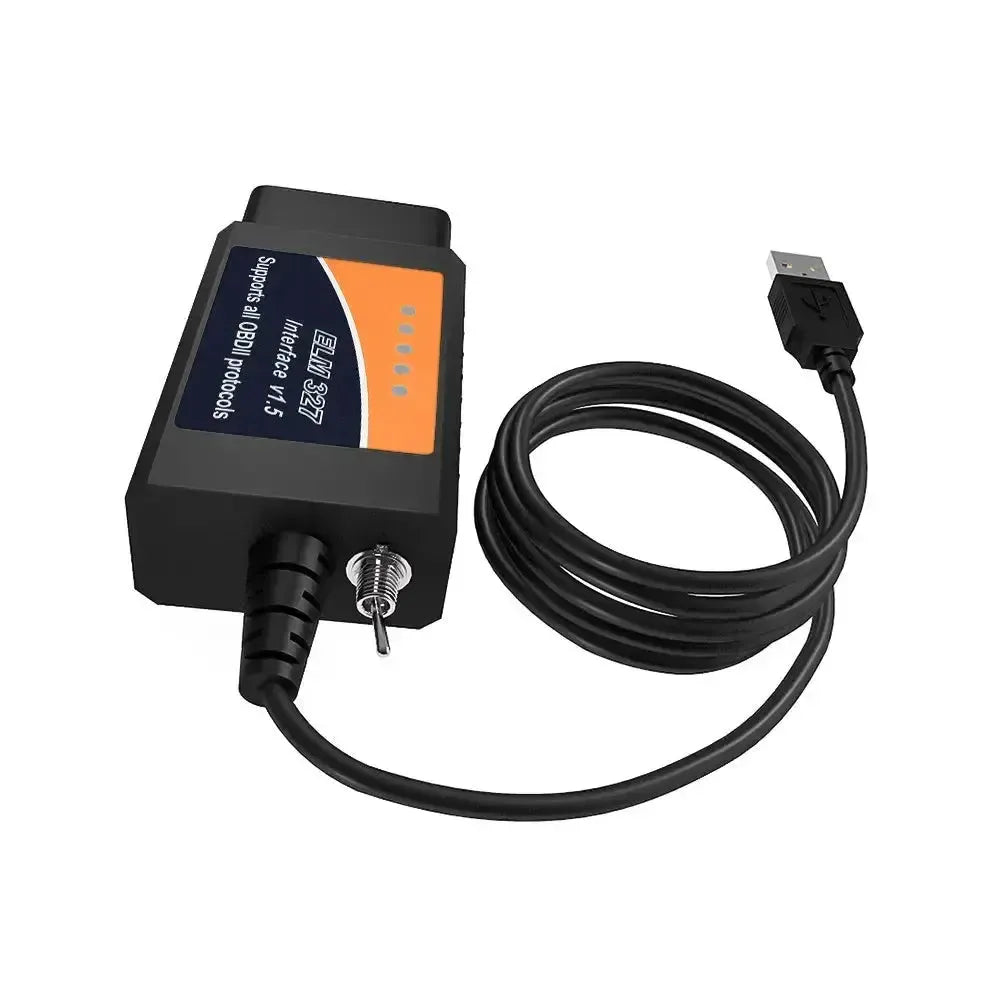

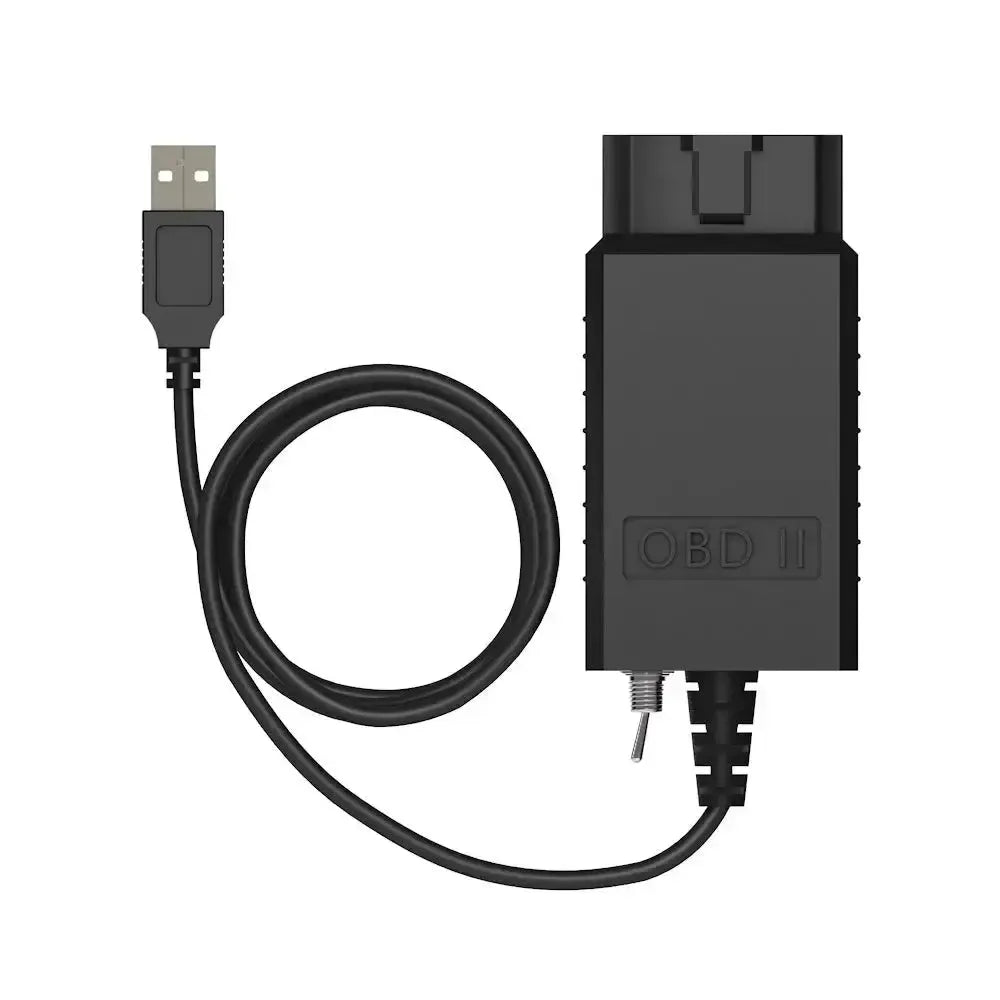

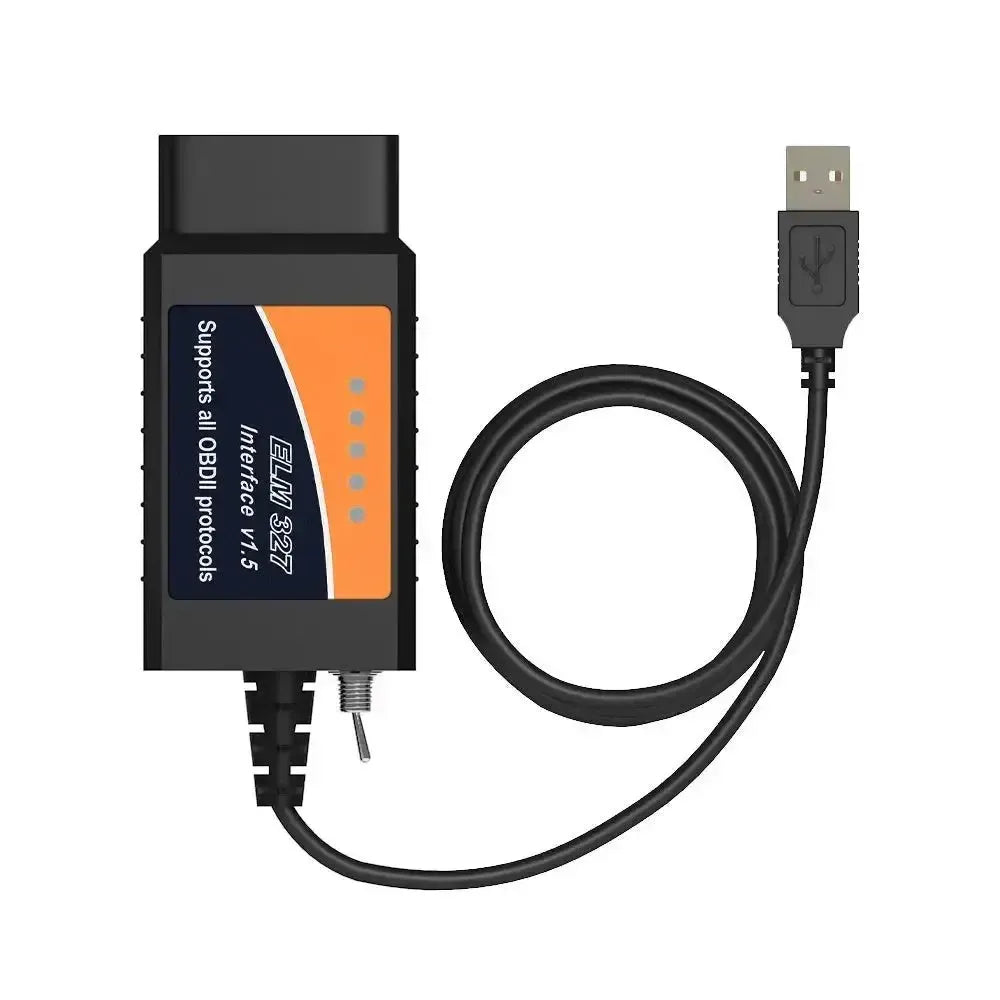

El Cable de interfaz universal (FT232RL) HS/MS-CAN Switch ELM327 (USB) es una herramienta de diagnóstico diseñada para vehículos. Este cable utiliza el chip FT232RL, conocido por su estabilidad y fiabilidad, y cuenta con un conmutador HS/MS-CAN integrado. La conexión con el vehículo se realiza a través del conector OBD-II estándar, mientras que la comunicación con una computadora se realiza mediante una conexión USB.

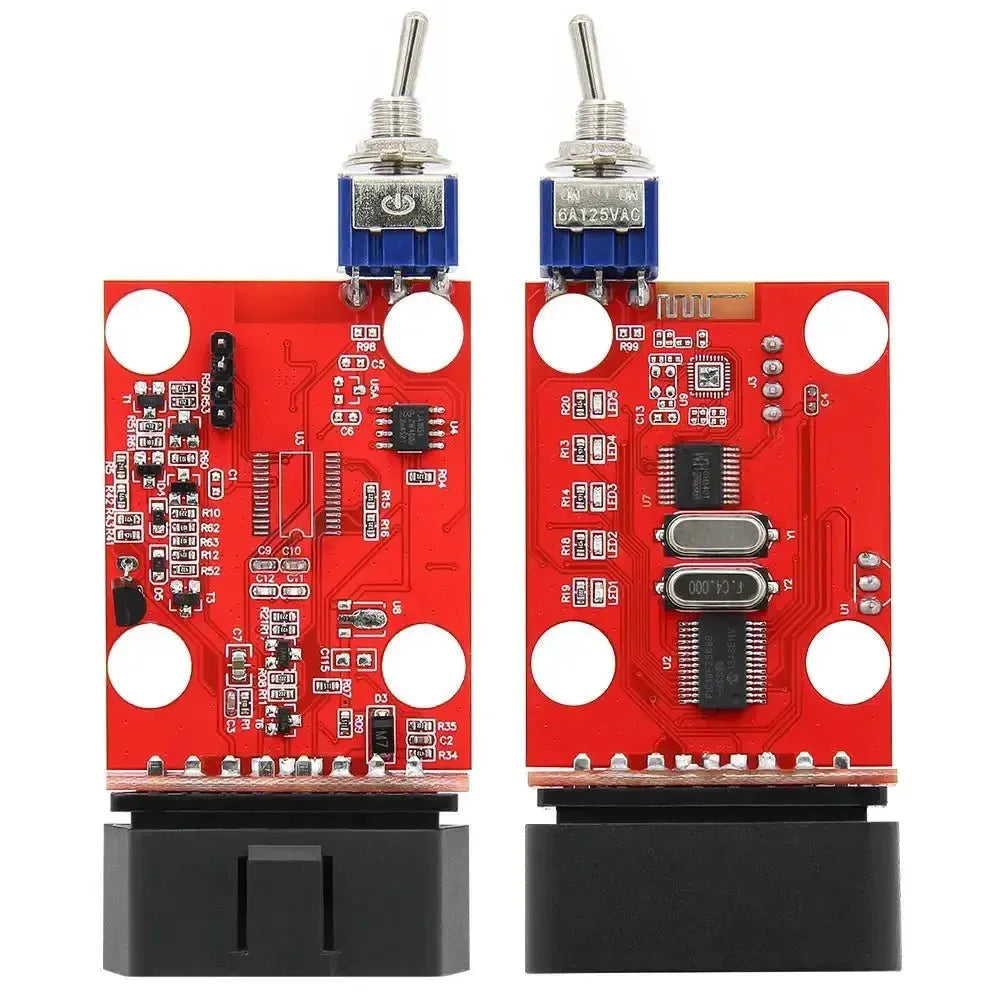

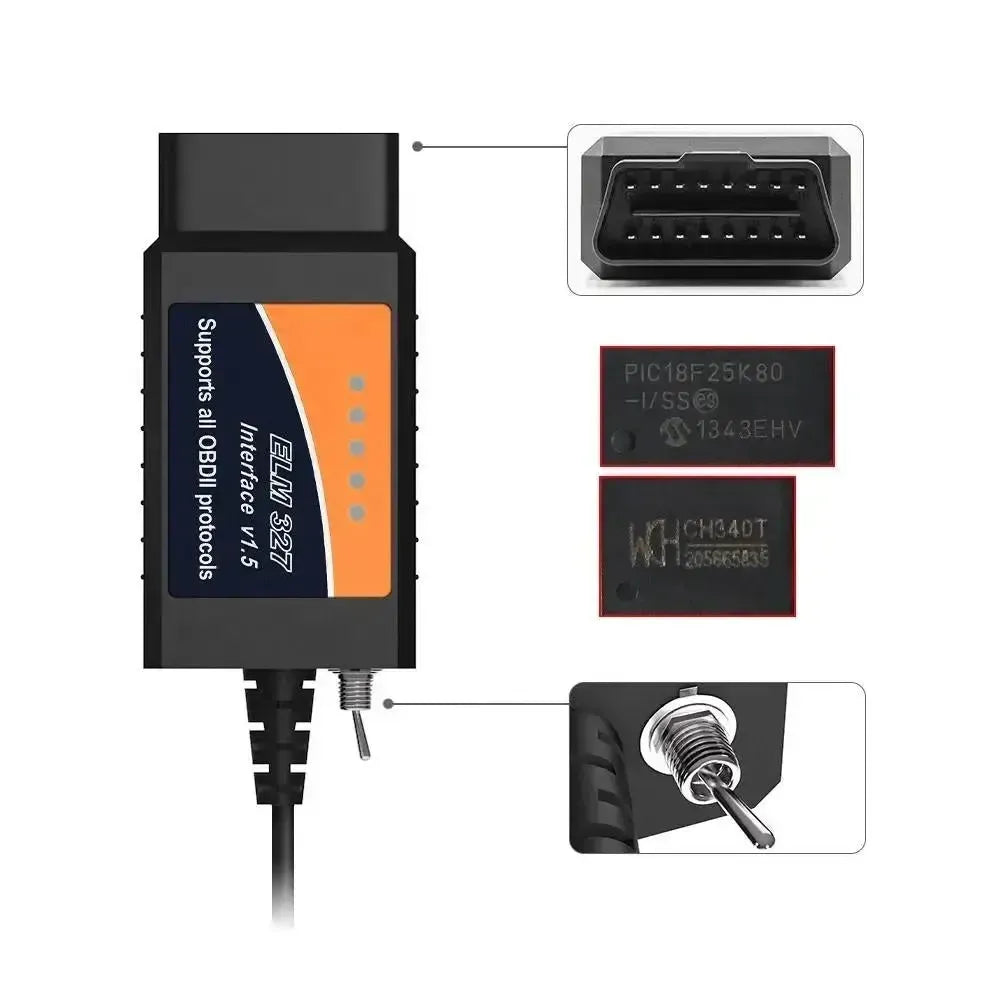

Lo único de este cable de interfaz es la capacidad de cambiar entre la red High-Speed CAN (HS-CAN) y la red Medium-Speed CAN (MS-CAN) en vehículos compatibles. Esto abre la puerta a capacidades avanzadas de diagnóstico y funciones de programación para módulos específicos que no son accesibles a través de interfaces ELM327 estándar, como la lectura de módulos para aire acondicionado, dirección asistida e infoentretenimiento.

Aplicación y funcionalidad:

Este cable de interfaz está diseñado para diagnóstico y personalización avanzada de vehículos, especialmente para vehículos que utilizan redes HS-CAN y MS-CAN.

• Conmutador HS/MS-CAN: Permite cambiar entre las redes CAN de alta velocidad y media velocidad, lo que ofrece acceso a una gama más amplia de módulos y funcionalidades del vehículo que una interfaz ELM327 estándar.
• Diagnóstico avanzado: Soporta la lectura y borrado de códigos de error (DTC), la visualización de datos de sensores en vivo y la realización de pruebas específicas en diversos módulos, incluidos los de la red MS-CAN.
• Acceso a módulos: Proporciona acceso a módulos como ABS, airbags, dirección asistida, panel de instrumentos, control climático y sistemas de audio, que a menudo operan en la red MS-CAN.

Vehículos y Aplicaciones compatibles:

Este cable de interfaz es compatible con una amplia gama de vehículos que soportan los protocolos estándar OBD-II, con un enfoque en la compatibilidad extensa con modelos que utilizan redes HS-CAN y MS-CAN.

• OBD-II Universal: Adecuado para la mayoría de vehículos producidos después de 1996 en EE. UU., después de 2001 en Europa (gasolina) y después de 2004 (diésel), que cumplen con el estándar OBD-II.
• Vehículos Ford: Diseñado específicamente para ofrecer acceso extenso a módulos MS-CAN en una amplia gama de modelos Ford (p. ej., Focus, Mondeo, Kuga, Transit, Fiesta).
• Vehículos Mazda: Compatible con ciertos modelos Mazda que comparten arquitecturas CAN-bus similares a Ford.

Software y Aplicación compatibles:

La funcionalidad de este cable de interfaz se aprovecha al máximo en combinación con software de diagnóstico específico.

• FORScan (Windows): Este software está especialmente desarrollado para vehículos Ford y aprovecha completamente la función de conmutación HS/MS-CAN, lo que ofrece acceso a diagnósticos avanzados, programación y personalización de módulos.
• ELMConfig (Windows): Una aplicación útil para la configuración y personalización de módulos en ciertos modelos Ford.
• FoCCCus (Windows): Enfocado en el Ford Focus, esta herramienta ofrece capacidades profundas de diagnóstico y personalización.
• Otro software compatible con ELM327 (Windows): Para diagnóstico OBD-II general en otras marcas, como OBD Auto Doctor, ScanMaster-ELM, PCMSCAN. Sin embargo, la funcionalidad ampliada HS/MS-CAN está principalmente orientada a vehículos Ford/Mazda.

Sistemas operativos compatibles:

Este cable de interfaz USB está diseñado principalmente para uso con computadoras de escritorio y portátiles.

• Windows: Compatible con Windows XP, Vista, 7, 8, 10 y 11 (versiones de 32 y 64 bits). Requiere instalación de los drivers FTDI adecuados.
• Android: No compatible directamente vía USB sin soporte OTG especial y aplicaciones que puedan usar puertos seriales USB.
• iOS: No compatible.

Protocolos y sistemas soportados:

Este cable de interfaz soporta una amplia gama de protocolos de diagnóstico, incluyendo los estándares obligatorios OBD-II y redes CAN específicas.

• ISO9141-2: Para vehículos antiguos con línea K.
• ISO14230-4 (KWP2000): Frecuentemente usado en vehículos asiáticos y algunos europeos.
• ISO15765-4 (CAN): El protocolo moderno más común, incluyendo High-Speed CAN (HS-CAN).
• J1850 VPW: Utilizado por vehículos GM.
• J1850 PWM: Utilizado por vehículos Ford.
• MS-CAN (Medium-Speed CAN): Accesible específicamente mediante el interruptor incorporado para módulos como infotainment, control climático y ABS en vehículos Ford compatibles.

Contenido del paquete:

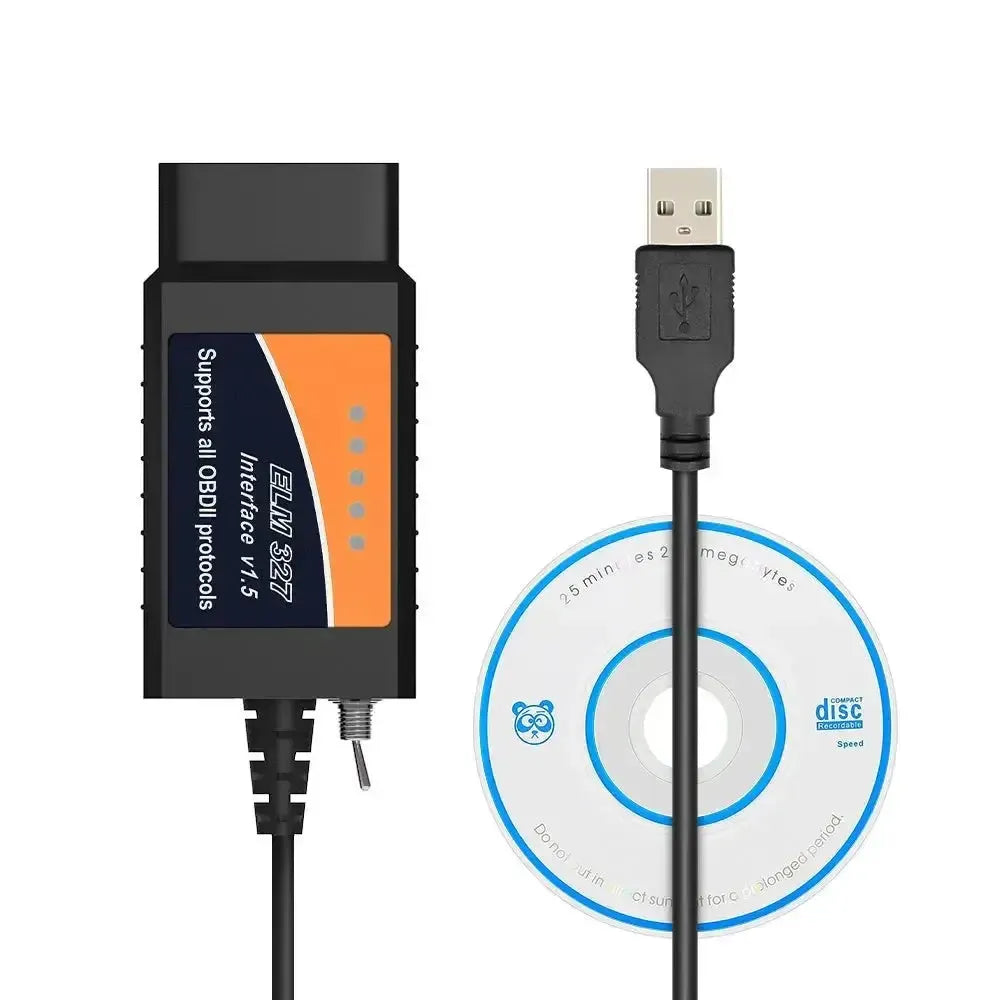

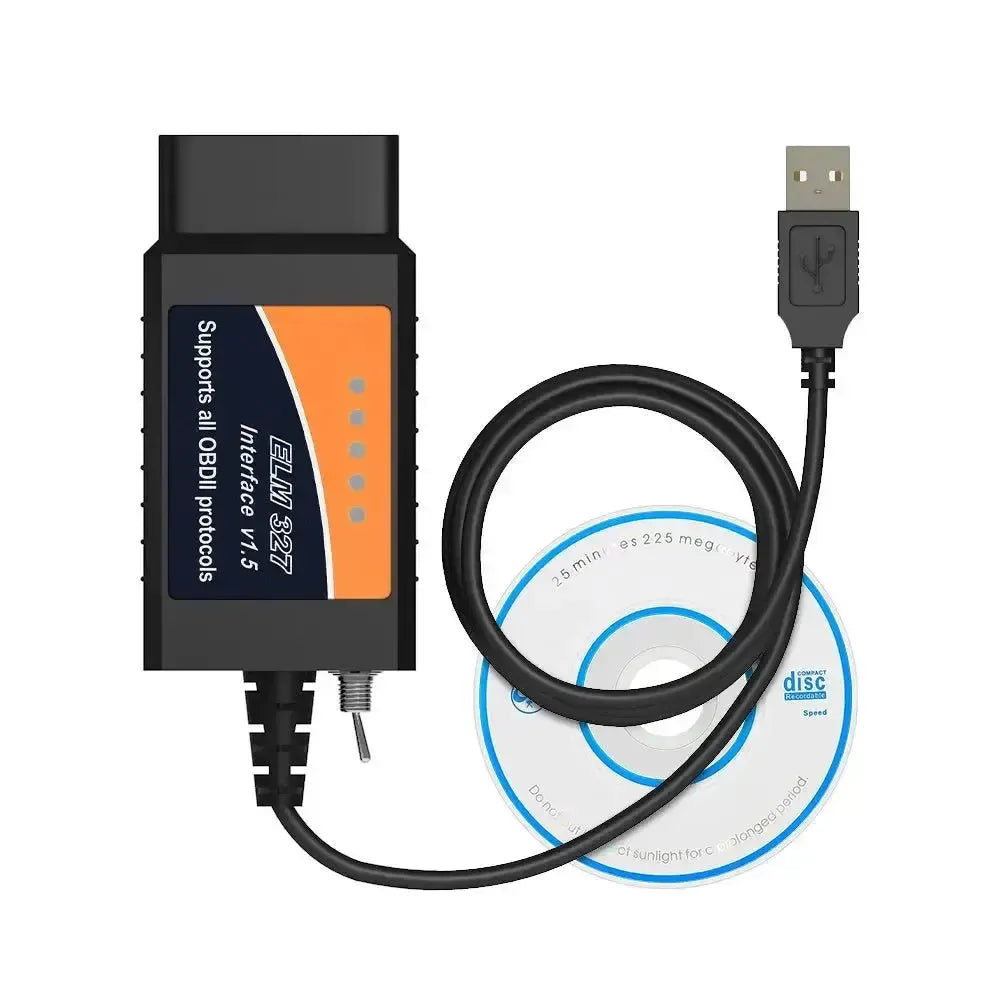

• 1x Cable de interfaz universal (FT232RL) HS/MS-CAN Switch ELM327 (USB)
• Acceso a drivers (descarga en línea).

Especificaciones técnicas:
