Jaltest AGV (Agrícola) Herramienta de diagnóstico

El Jaltest AGV (Agricultural) es una plataforma de diagnóstico multimarca y multisistema líder, desarrollada para la electrónica compleja de los modernos vehículos agrícolas. El sistema soporta una amplia gama de máquinas, incluyendo tractores, cosechadoras, segadoras, pulverizadores autopropulsados y otros vehículos agrícolas. La solución consta del robusto y inalámbrico Jaltest Link VCI (Vehicle Communication Interface) y el potente software de diagnóstico Jaltest SOFT AGV.

Lo que distingue a Jaltest es la integración directa de diagnóstico, documentación técnica y guía de reparación en una sola plataforma. El técnico recibe apoyo activo en cada paso del proceso – desde la identificación de fallas en motor, hidráulica o electrónica hasta la calibración post-reparación – todo dentro de una interfaz fácil de usar y clara. Por ello, Jaltest AGV es el socio ideal para cualquier taller que trabaje con maquinaria agrícola de múltiples marcas.

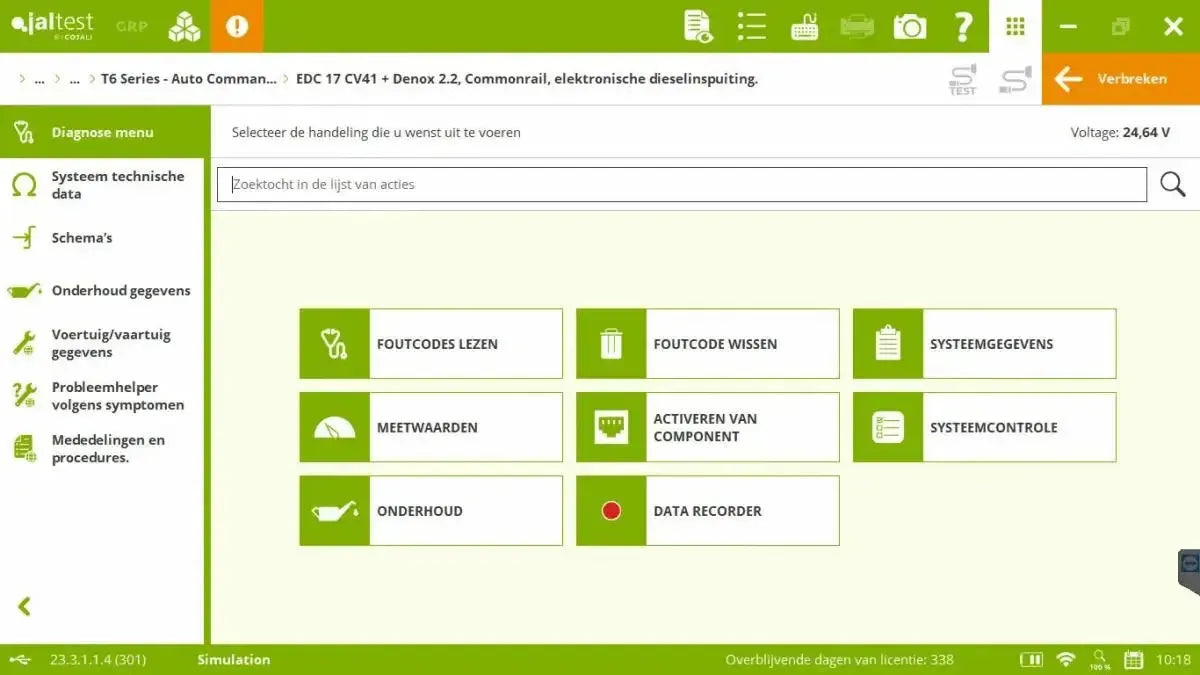

Funciones de diagnóstico:

El módulo Jaltest AGV ofrece un diagnóstico completo e independiente de la marca a nivel OE para todos los sistemas electrónicos e hidráulicos en vehículos agrícolas modernos. Esto permite a los técnicos detectar, analizar y resolver fallas rápidamente.

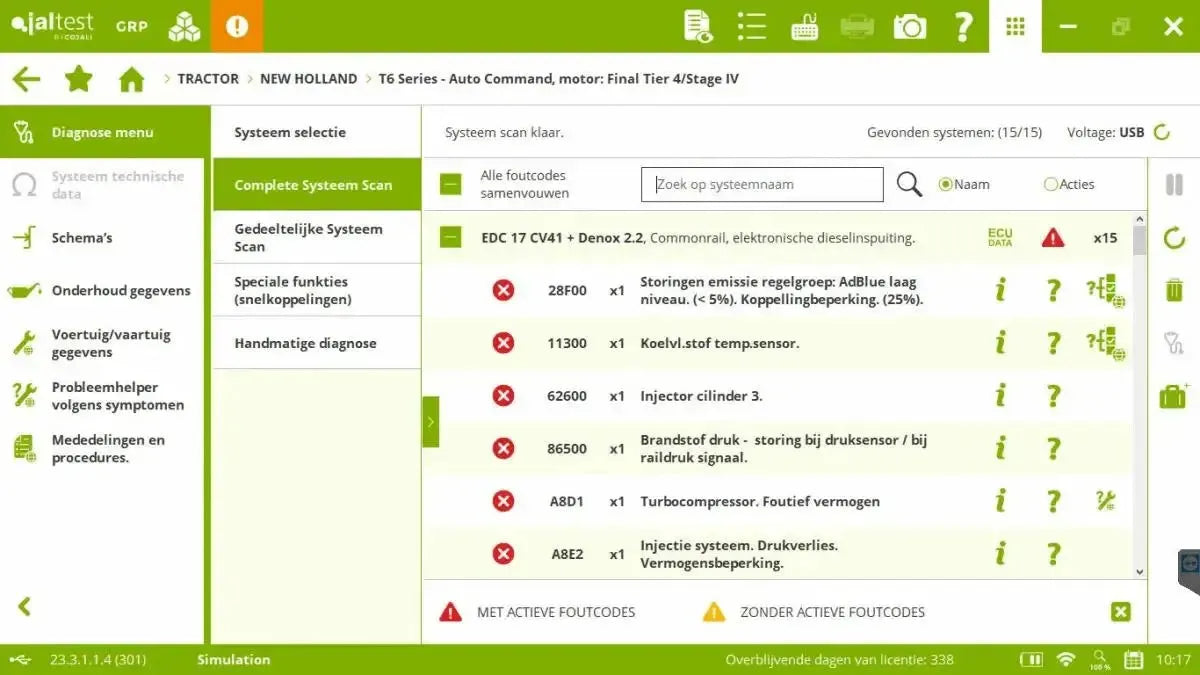

• Lectura y borrado de códigos de error: Detecta códigos de error activos, inactivos y permanentes y muestra descripciones claras de los errores. Después de realizar una reparación, los códigos de error pueden borrarse directamente.
• Monitoreo de datos en vivo: Visualización en tiempo real de valores de sensores y parámetros del sistema como presión hidráulica, velocidad del motor, presión del turbo, temperaturas y más. El usuario puede crear listas de monitoreo personalizadas y mostrarlas numéricamente, como medidores o mediante gráficos interactivos.
• Prueba de actuadores: Permite el control directo de componentes como válvulas hidráulicas, válvulas proporcionales y reguladores de velocidad del motor para verificar su correcto funcionamiento durante el diagnóstico.
• Información del sistema y ECU: Proporciona acceso a datos importantes de identificación de módulos de control, como número de pieza, versión de software, número de serie y datos de instalación.

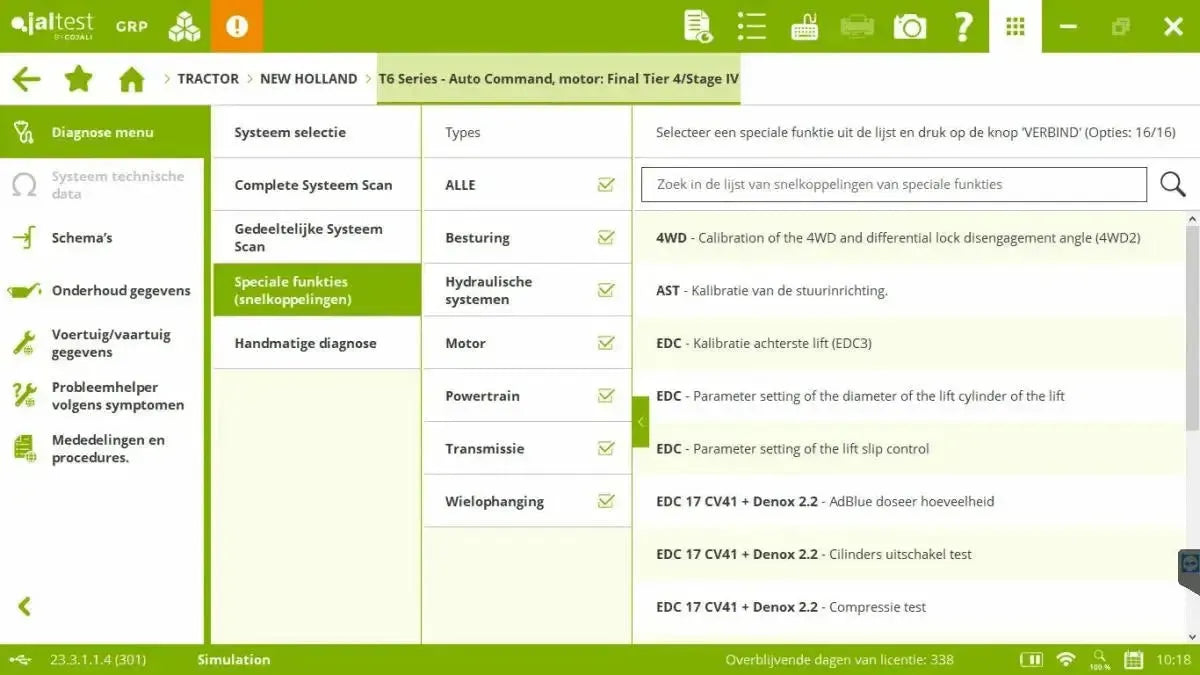

Funciones de mantenimiento, servicio y calibración:

El módulo Jaltest AGV ofrece un paquete completo y profundo de procedimientos de mantenimiento, servicio y calibración para vehículos agrícolas como tractores, cosechadoras y pulverizadoras autopropulsadas. Estas funciones son equivalentes a – y en muchos casos más avanzadas que – las de las herramientas de diagnóstico originales de concesionarios, y permiten a los técnicos realizar tareas completas de diagnóstico y reparación de forma autónoma.

Motor y tratamiento de gases de escape:

• Servicio DPF: Soporte para el filtro de partículas diésel (DPF), incluyendo regeneración forzada, reinicio de valores de hollín y ceniza, y control de sensores de contrapresión.
• Servicio del sistema AdBlue (SCR): Diagnóstico completo del sistema SCR, incluyendo reinicio del sistema, prueba de fugas, control de presión de la bomba y gestión de componentes AdBlue.
• Codificación de inyectores: Aprendizaje de los códigos únicos de calibración (IMA / C2i / C3i) de inyectores nuevos o revisados en la ECU.
• Controles del sistema del motor: Pruebas guiadas como desactivación de cilindros, prueba de compresión y control del turbocompresor (VGT).
• Aprendizaje EGR: Calibración de la válvula de recirculación de gases de escape (EGR) tras limpieza o reemplazo.
• Reinicio del servicio de aceite: Restablecimiento del indicador de mantenimiento tras el cambio de aceite o servicio programado basado en horas de operación.

Transmisión y accionamiento:

• Calibración de la transmisión: Calibración para diversos tipos de transmisión (hidrostática, powershift, CVT) para un funcionamiento óptimo tras el servicio.
• Aprendizaje del embrague: Procedimiento automático de aprendizaje del punto de acoplamiento del embrague.
• Parámetros de accionamiento: Configuración de parámetros como respuesta del pedal de aceleración y velocidad de avance lenta.

Sistema hidráulico:

• Calibraciones hidráulicas: Calibración precisa de:
  • Válvulas proporcionales para funciones de elevación, pluma y auxiliares
  • Joysticks y palancas de control
  • Sensores de ángulo, longitud y presión
  • Presiones del sistema y ajustes de flujo
• Pruebas hidráulicas activas: Control directo de válvulas hidráulicas, bombas y actuadores para verificar su funcionamiento y localizar fallos.

Funciones específicas para agricultura:

• Calibración del sistema de elevación (delantero y trasero): Ajuste de altura de elevación, velocidad de descenso, control de fuerza de tracción y comportamiento dinámico.
• Diagnóstico de implementos ISOBUS: Lectura, identificación y configuración de implementos compatibles con ISOBUS a través del tractor.
• GPS / piloto automático de dirección: Diagnóstico y calibración de sistemas de dirección automática y sensores asociados.
• Sistemas de frenos y funciones del chasis: Mantenimiento y diagnóstico de frenos electrónicos e hidráulicos.
• Eje delantero con suspensión: Calibración y ajuste para comodidad y estabilidad.
• Calibración de la dirección: Aprendizaje de sensores de ángulo de dirección, incluyendo soporte para dirección en las cuatro ruedas.

Diagnóstico avanzado & información técnica:

La fuerza del módulo Jaltest AGV radica en la integración directa de información técnica especializada dentro del software de diagnóstico. Esto transforma la plataforma de un lector de códigos de error a un socio técnico completo para talleres de maquinaria agrícola.

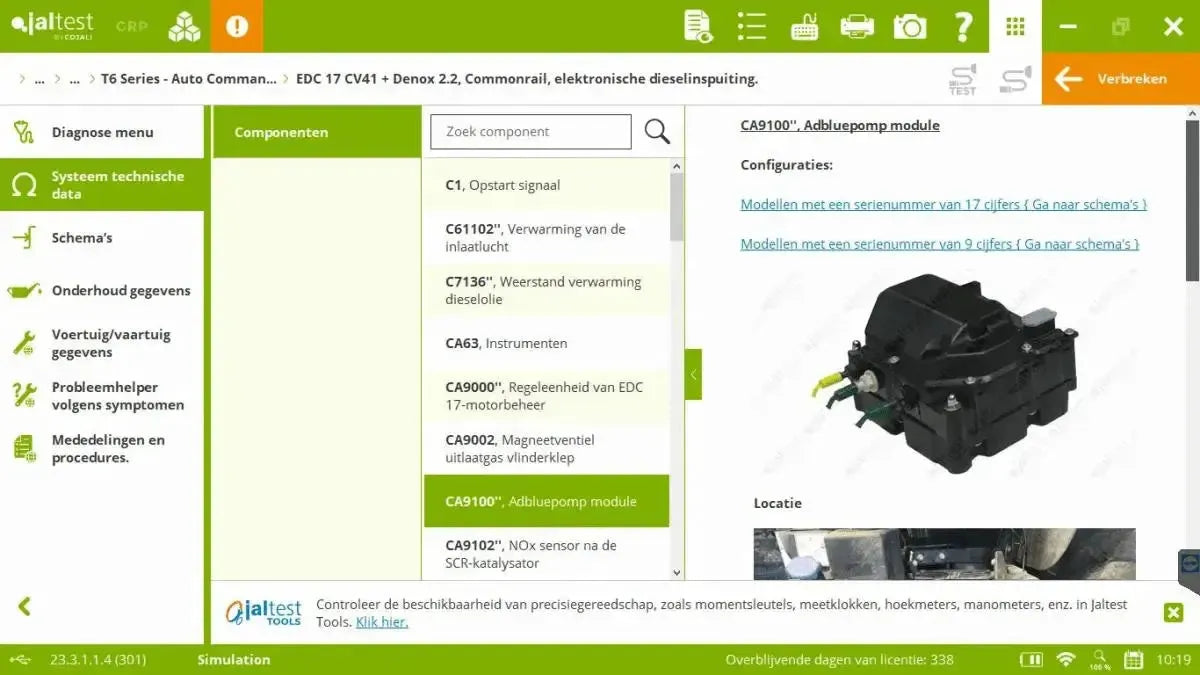

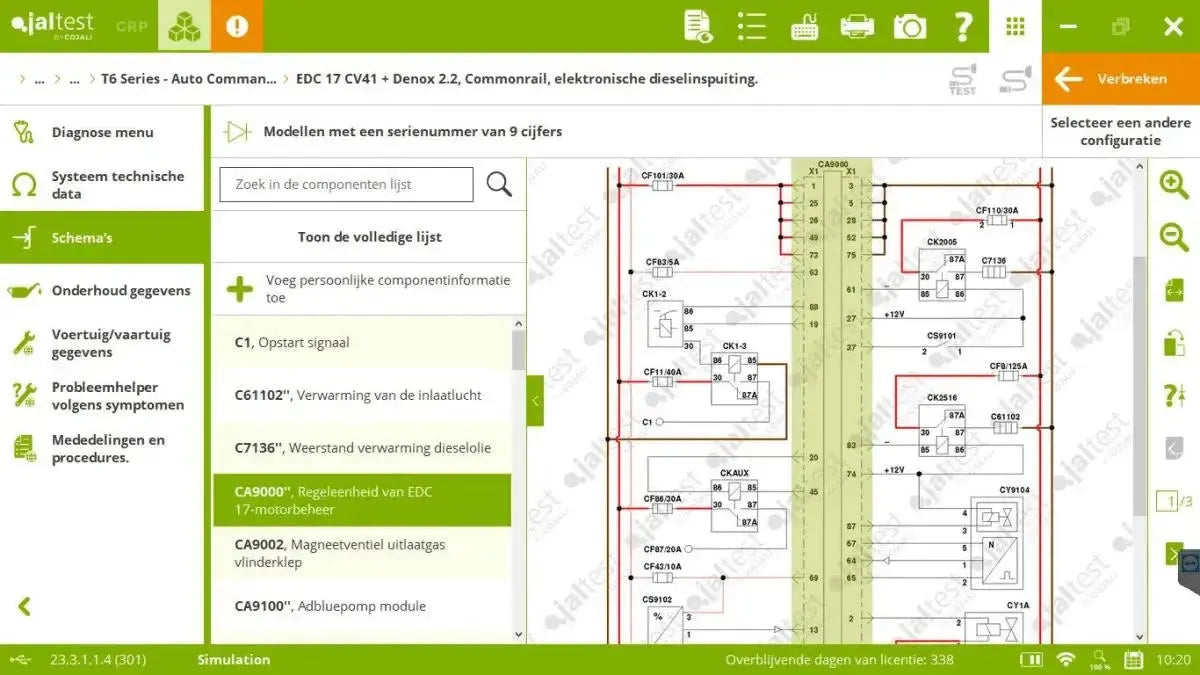

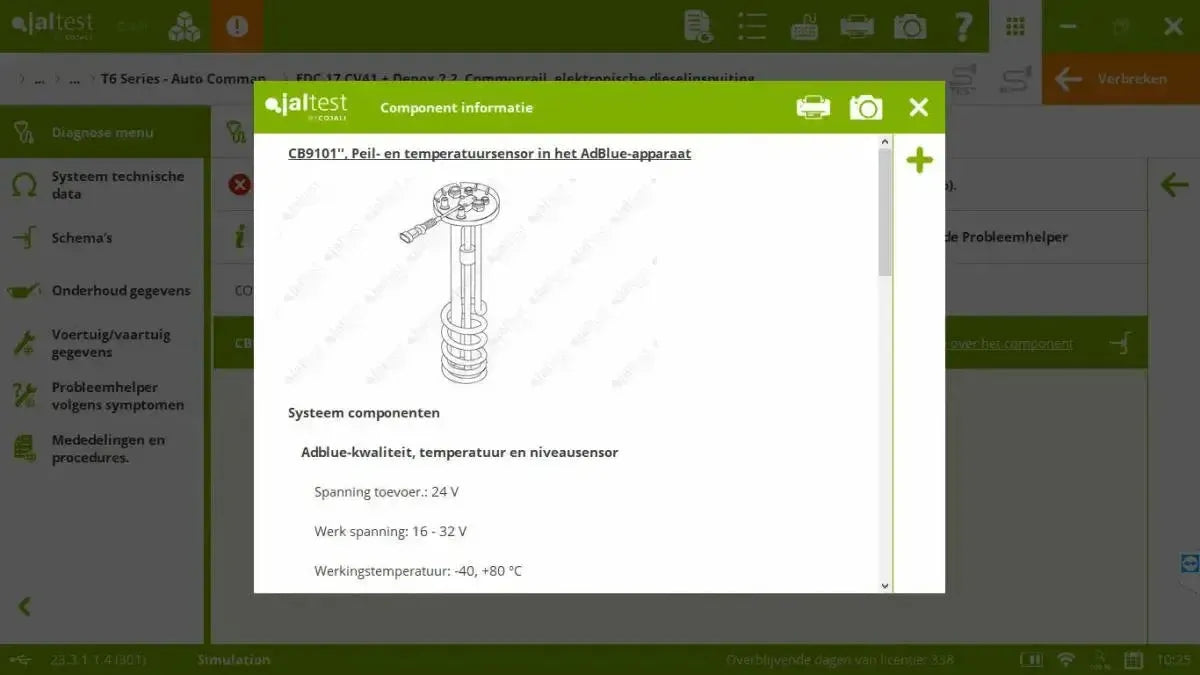

• Esquemas hidráulicos y eléctricos interactivos: Esquemas completamente clicables en los que se muestran dinámicamente componentes como bombas, válvulas, sensores, fusibles y cableado. Por cada elemento están disponibles:
  • Función y funcionamiento del componente
  • Procedimientos de prueba y valores nominales de medición
  • Fotos de componentes y descripciones de ubicación
  • Asignaciones de pines de conectores
• Datos técnicos de la máquina: Jaltest contiene documentación extensa y específica por vehículo para cada marca y modelo, incluyendo:
  • Momentos de apriete para componentes de motor y chasis
  • Especificaciones hidráulicas, como rangos de presión, valores de flujo y datos de ajuste
  • Especificaciones de fluidos para aceite hidráulico, aceite de motor, refrigerante y combustible
  • Datos de componentes de sensores de presión, válvulas proporcionales y ECU’s
• Guías de reparación por código de error: Al leer un código de error, Jaltest genera una guía de reparación paso a paso, incluyendo inspección de cableado, pruebas de componentes y soluciones específicas, adaptadas a la máquina y marca.
• Diagnóstico basado en síntomas: En ausencia de códigos de error, las fallas pueden investigarse basándose en síntomas, como “sin presión hidráulica” o “el motor se apaga bajo carga”, utilizando una lógica de diagnóstico guiada.
• Boletines técnicos y procedimientos: Acceso directo a boletines técnicos emitidos por Jaltest sobre fallas conocidas, problemas recurrentes y procedimientos de reparación por marca o tipo de AGV.
• Fechas de mantenimiento: Programas de mantenimiento específicos del fabricante generados automáticamente basados en horas de operación, incluyendo instrucciones detalladas para momentos de reemplazo y controles.
• Procedimientos de servicio: Instrucciones de trabajo detalladas paso a paso para realizar tareas de mantenimiento periódicas, incluyendo listas de piezas, cantidades de fluidos y valores de ajuste.

Módulos de software especializados:

El módulo Jaltest AGV es parte de una plataforma modular y puede ampliarse con módulos de software especializados que elevan la funcionalidad, capacidades de diagnóstico y organización del taller a un nivel superior. Estas ampliaciones están completamente integradas en el entorno de diagnóstico Jaltest y están orientadas al uso profesional en el sector agrícola.

• Jaltest GRP (Planificación de Recursos de Taller): Un sistema de gestión de taller completamente integrado que permite a los usuarios gestionar centralizadamente la gestión de clientes, registro de vehículos, planificación de órdenes de trabajo y facturación. Los informes de diagnóstico se vinculan automáticamente a la orden de trabajo correspondiente, creando un historial de mantenimiento digital completo por vehículo.
• Jaltest Info Online: Una base de conocimientos técnicos extensa, actualizada continuamente por el fabricante. Este módulo ofrece acceso directo a:
  • Explicaciones de códigos de error
  • Esquemas eléctricos e hidráulicos
  • Manuales de reparación
  • Ubicaciones de componentes y datos de conexión
  • Boletines técnicos por tipo de vehículo

• Jaltest ETM (Módulo de Prueba Electrónico): En combinación con el hardware ETM opcional, se pueden probar componentes electrónicos fuera del vehículo, tales como:
  • Sensores de presión y posición
  • Válvulas electrónicas y ventosas
  • Joysticks y módulos de control
  • Actuadores y conmutadores

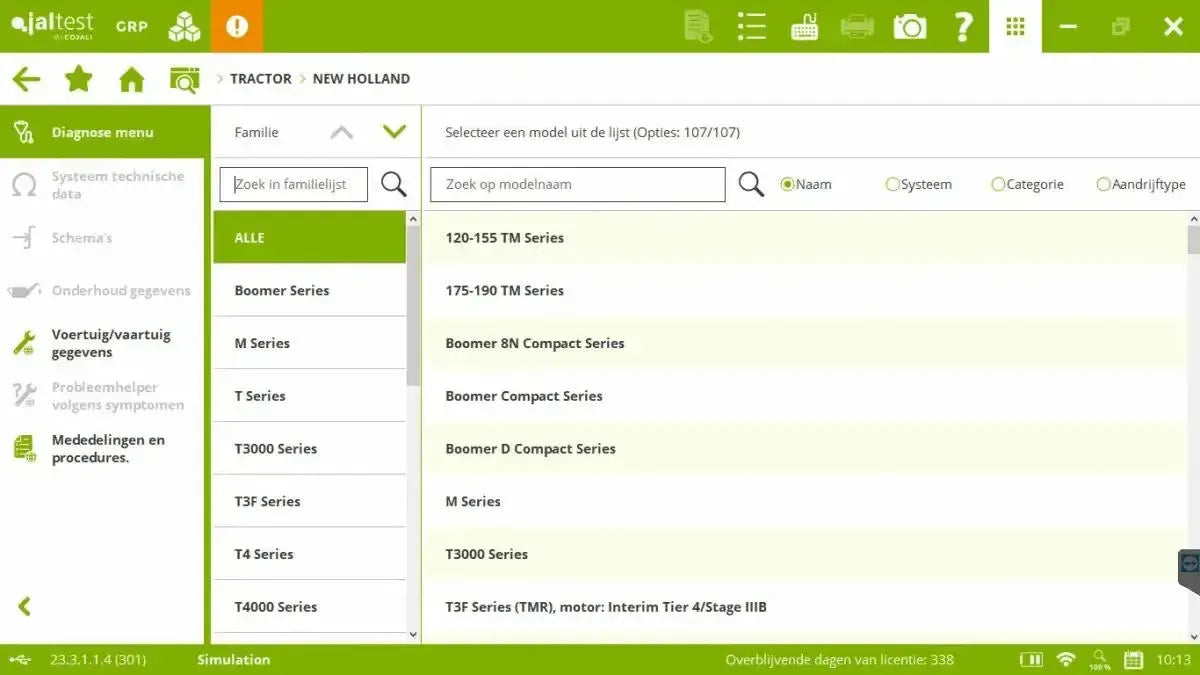

Marcas de vehículos compatibles:

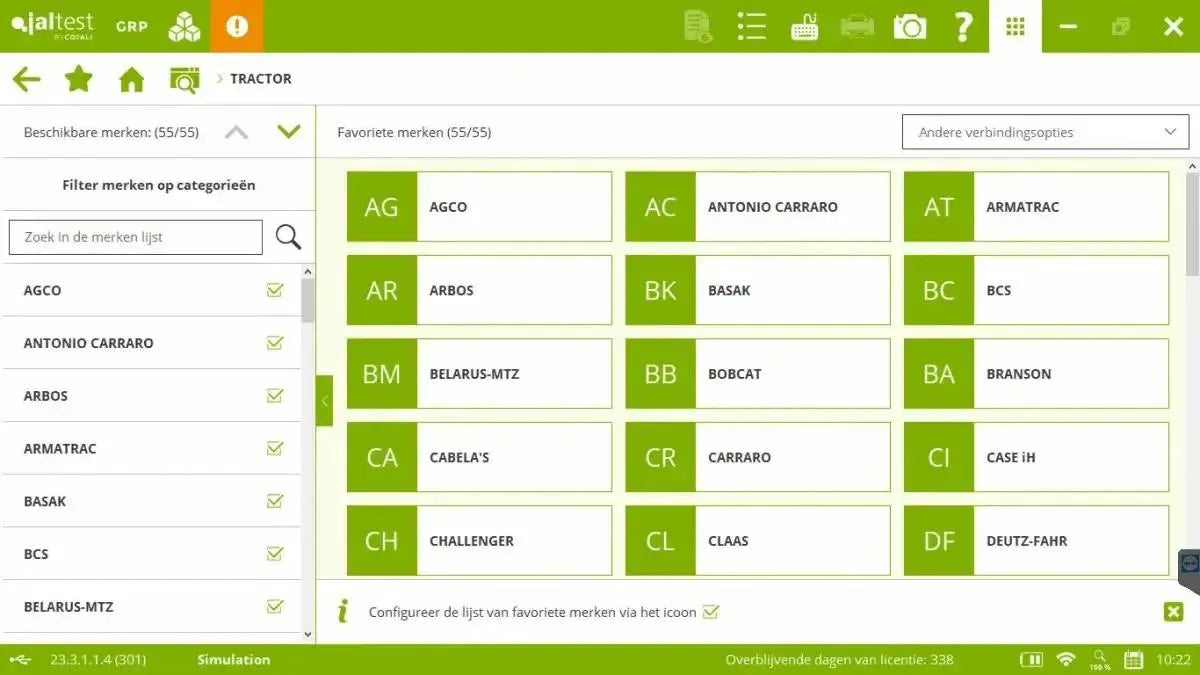

• Tractores: AGCO, Antonio Carraro, ArmaTrac, Arbos, Basak, BCS, Belarus-MTZ, Bobcat, Branson, Cabelas, Carraro, Case IH, Challenger, Claas, Deutz-Fahr, Erkunt, Farmtrac, Fendt, Ferrari, Foton Lovol, Goldoni, Hinomoto, Hürlimann, Iseki, JCB, John Deere, Kamaz, Kioti, Kubota, Lamborghini, Landini, Lindner, LS, Mahindra, Massey Ferguson, Zoomlion, Zetor, Yanmar, Versatile, Valtra, Valpadana, Ursus, TYM, Terrion, Tecnoma, Steyr, Same, Rostselmash, Renault, Reform, Pellenc, Pasquali, New Holland, Mercedes-Benz, McCormick
• Máquinas cosechadoras: Agrifac, AVR, Bourgoin, Case IH, Caterpillar, Challenger, Claas, COE, Deutz-Fahr, Dewulf, Erkunt, Fendt, Flory, Franz Kleine, Gleaner, Gregoire, Grimme, Guaresi, Holmer, Iseki, Jacto, John Deere, Kioti, Krone, Kubota, Laverda, Massey Ferguson, Monchiero, MTS-Sandei, New Holland, OMC, Oxbo, P. Barigelli & C, Pellenc, Ploeger, PMC, ROPA, Rostselmash, TYM, Vervaet, Weiss McNair, Zoomlion
• Vehículos autopropulsados, remolques y herramientas: Aebi, Agrifac, Air-O-Fan, Amazone, Case IH, Challenger, COE, Energreen, Faresin, Fendt, Flory, Gilioli, Grim, Hagie, Holmer, Italmix, Jacobsen, Jacto, John Deere, Krone, Kubota, Kuhn, Kverneland, Lindner, Lucas G, Mac Don, Matrix, Mazzotti, Miller, Monchiero, New Holland, OMC, Oxbo, Pellenc, Ploeger, Ransomes, Reform, RMH, Rogator, Sitrex-AGM, SPRA-Coupe, Stara, Storti, Strautmann, Tatoma, Tecnoma, Terra Gator, Thomas, Toro, Vervaet, Vredo, Weiss McNair

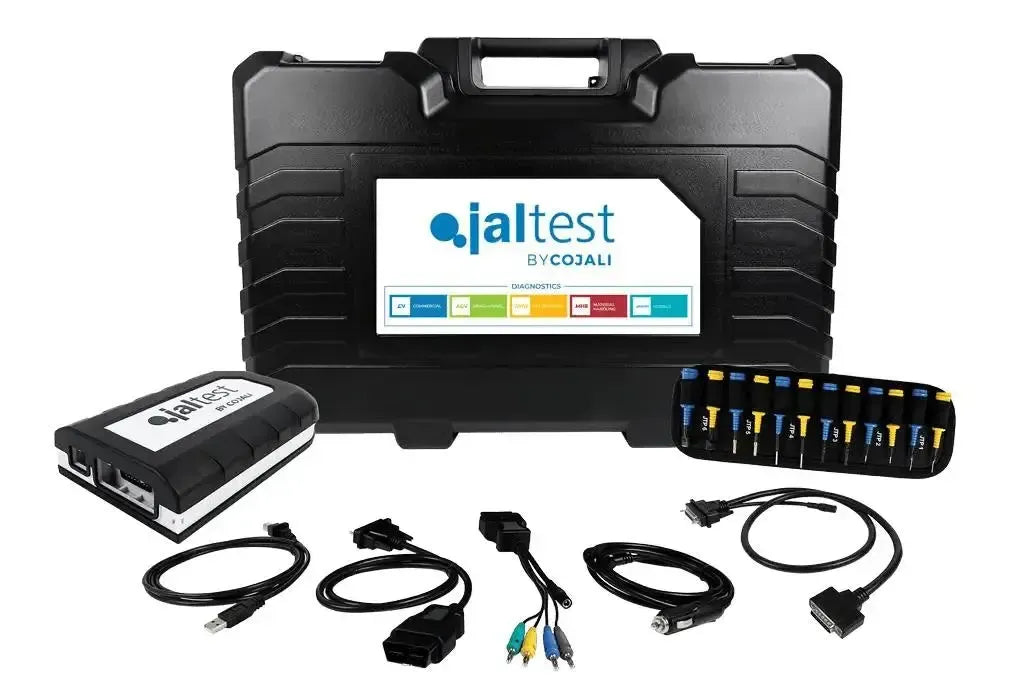

Contenido del paquete:

• Interfaz Jaltest Link V9
• Jaltest Adaptador 15 Pines DB15 - 16 Pines OBD2
• Jaltest Cable de extensión 26 Pines DB26
• Jaltest USB-A - USB-B
• Kit Multipines Jaltest
• Maletín de almacenamiento Jaltest (Compacto)
• Jaltest Encendedor de cigarrillos Cable adaptador

Información de la licencia:

El módulo Jaltest AGV funciona con base en una licencia anual de software. Esta licencia ofrece acceso completo a todas las funciones de diagnóstico, mantenimiento y calibración para vehículos agrícolas, como tractores, cosechadoras, pulverizadores autopropulsados y otras aplicaciones agrícolas. La licencia incluye:

• Tres grandes actualizaciones de software al año, con cobertura mejorada de vehículos, nuevas funcionalidades e información técnica actualizada por marca y modelo.
• Acceso a soporte técnico, incluyendo ayuda con activaciones, análisis de fallos, actualizaciones de software e interpretación de parámetros y datos de diagnóstico.

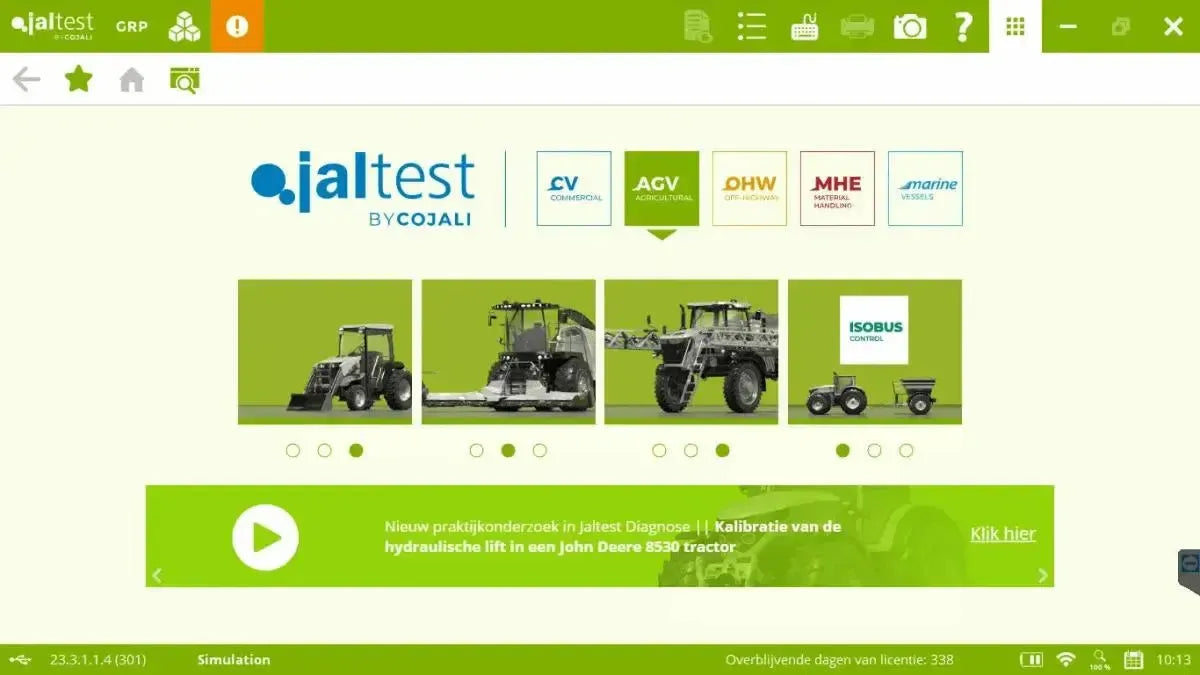

Construcción modular:

El software Jaltest es modular y ampliable. Además de vehículos agrícolas (AGV), se pueden activar licencias adicionales para otras categorías de vehículos, tales como:

• Vehículos comerciales (CV)
• Máquinas Off-Highway (OHW)
• Aplicaciones marítimas (Marine)
• Equipos de manipulación de materiales (MHE)
