Jaltest Marine (Intraborda) Herramienta de diagnóstico

El módulo Jaltest Marine es una plataforma de diagnóstico multimarca y multisistema líder, desarrollada específicamente para la electrónica compleja de motores intraborda, propulsiones heka (sterndrives) y generadores marítimos. El sistema combina la robusta, resistente al agua y inalámbrica Jaltest Link VCI (Vehicle Communication Interface) con el potente y completo software de diagnóstico Jaltest SOFT Marine.

Lo que distingue a Jaltest Marine es la integración de diagnóstico, documentación técnica y guía de reparación en un entorno fácil de usar. La plataforma apoya a los técnicos durante todo el proceso de diagnóstico y reparación – desde el análisis de fallos en sistemas de motor, transmisión o carga hasta la calibración tras el reemplazo de componentes. Jaltest Marine es así una herramienta esencial para cualquier taller profesional de deportes acuáticos que trabaje con sistemas intraborda y grupos electrógenos.

Funciones de diagnóstico:

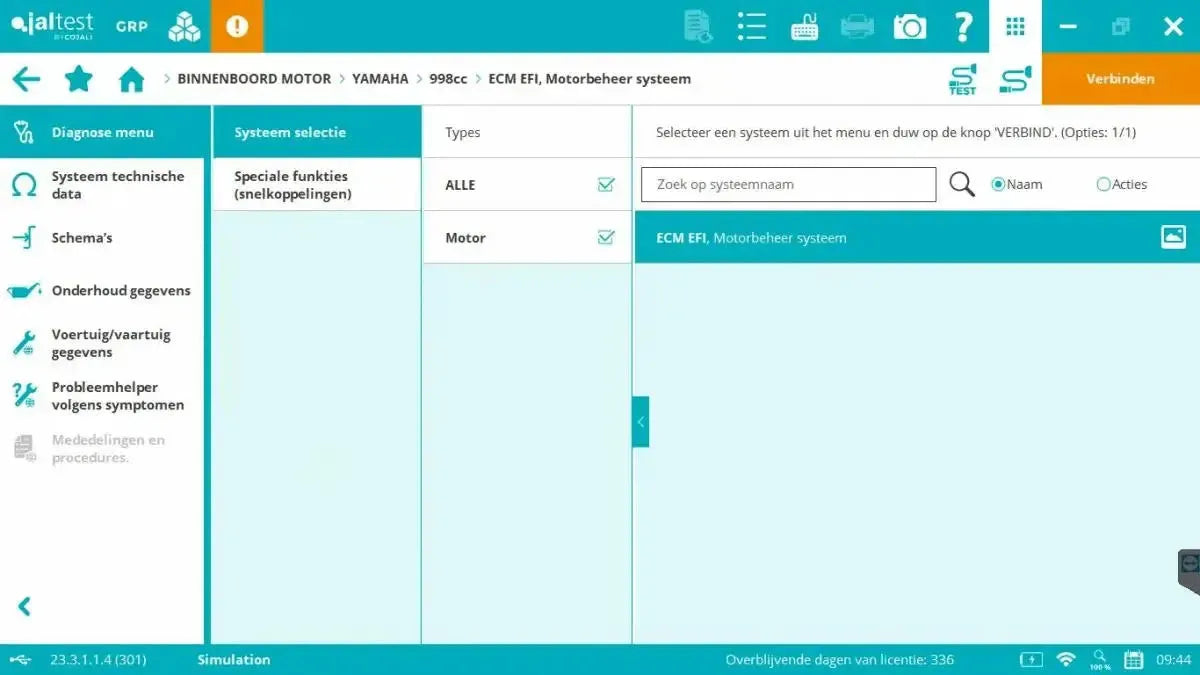

El módulo Jaltest Marine para motores intraborda, sterndrives y generadores ofrece un diagnóstico a nivel OE completo para todos los sistemas electrónicos relevantes a bordo. Estas funciones permiten detectar fallos rápidamente y solucionarlos de manera precisa.

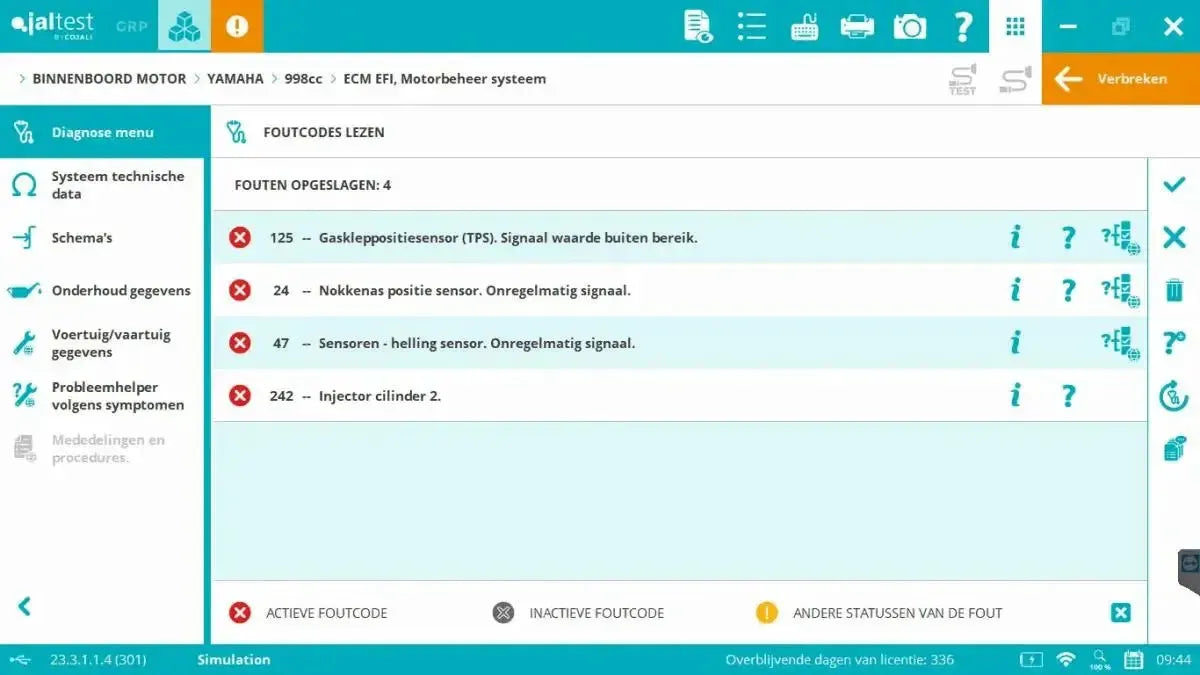

• Lectura y borrado de códigos de error: Detecta códigos de error activos, inactivos y permanentes con descripciones claras y referencias originales de los códigos. Después de realizar una reparación, los códigos de error pueden borrarse inmediatamente.
• Monitoreo de datos en vivo: Muestra en tiempo real valores de sensores y parámetros del sistema como revoluciones del motor, presión del turbo, presión de aceite, temperatura del refrigerante o de la transmisión, y más. Los usuarios pueden crear una lista personalizada de valores a monitorear, que pueden mostrarse numéricamente o en gráficos interactivos.
• Prueba de actuadores: Permite el control directo de componentes como inyectores, la bomba de combustible y varios relés o electroválvulas, para verificar su correcto funcionamiento en condiciones reales.
• Información del sistema y ECU: Proporciona acceso a todos los datos de identificación de la ECU, incluyendo número de pieza, número de serie, versión de software y el total de horas de funcionamiento, esencial para la gestión del mantenimiento y análisis de garantía.

Funciones de mantenimiento, servicio y calibración:

El módulo Jaltest Marine ofrece una amplia y profunda gama de procedimientos de mantenimiento, servicio y calibración para motores intraborda, transmisiones heka (sterndrives) y generadores marinos. Estas funciones son equivalentes o más avanzadas que las del equipo original del concesionario, y permiten al técnico realizar reparaciones completas de forma autónoma y correcta.

Mantenimiento y servicio del motor:

• Reinicio de intervalos de aceite y servicio: Restablece el indicador de mantenimiento en la ECU tras el cambio de aceite o servicio programado basado en horas de funcionamiento.
• Codificación de inyectores: Programa los códigos de calibración de inyectores nuevos o revisados para una inyección de combustible, combustión y potencia óptimas.
• Servicio DPF: Ofrece soporte completo para el filtro de partículas diésel (DPF), incluyendo regeneración forzada, y reinicio de valores de hollín y ceniza tras la limpieza o sustitución del filtro.
• Controles del sistema del motor: Realiza pruebas específicas del sistema como desactivación de cilindros, para comprobar la contribución de cada cilindro y aislar problemas con inyectores, bujías o compresión.
• Ajuste de régimen de ralentí: Permite ajustar el régimen de ralentí dentro de los límites OEM, por ejemplo para un ajuste fino en generadores o motores en uso de trolling.

Calibraciones del sistema:

• Calibración del sensor de posición del acelerador (TPS): Calibración del sensor TPS para una respuesta correcta del acelerador y una dinámica estable del motor.
• Calibración de joystick y controles: Calibración de controles electrónicos como joysticks, incluyendo sistemas como Volvo Penta IPS, para un control preciso y directo de la embarcación.
• Calibración de transmisión: Restablecimiento y ajuste de transmisiones electrónicamente controladas y embragues, para un cambio suave y una gestión correcta del par.
• Calibración de sensores: Calibración de sensores clave del motor como los de presión de turbo, presión de aceite, temperatura del refrigerante y presión de combustible.

Procedimientos generales de servicio:

• Preparación para invierno & conservación: Procedimiento guiado para la preparación para invierno del motor. Incluye enjuague del sistema de refrigeración y conservación del sistema de combustible, para prevenir daños por congelación y depósitos.
• Restablecimiento de parámetros del motor: Restaura los valores de aprendizaje adaptativo de la ECU a la configuración de fábrica, por ejemplo, tras reparaciones importantes o fallos del sistema.
• Purgado del sistema de combustible: Procedimiento de arranque para eliminar aire del sistema de combustible tras el reemplazo de filtros o al reiniciar después de que se haya agotado el combustible.

Diagnóstico avanzado & información técnica:

La verdadera fuerza del Módulo Jaltest Marine radica en la integración directa de la información técnica especializada en el software de diagnóstico. Esto convierte al sistema en algo más que un escáner: se convierte en un socio técnico completo para el taller profesional de deportes acuáticos.

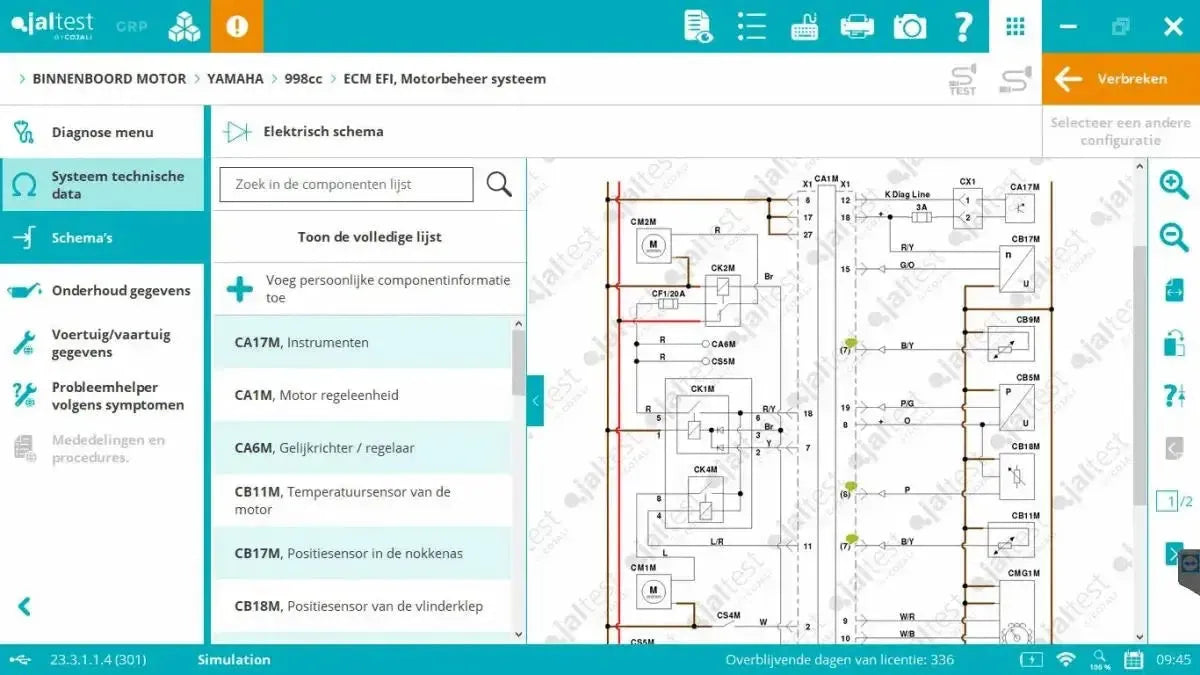

• Esquemas eléctricos interactivos: Jaltest ofrece esquemas dinámicos y clicables del sistema del motor y la electrónica a bordo. Los usuarios pueden hacer zoom en componentes, fusibles, conexiones a masa y cableado, con acceso directo a:
  • Asignaciones de pines de conectores
  • Procedimientos de prueba para componentes específicos

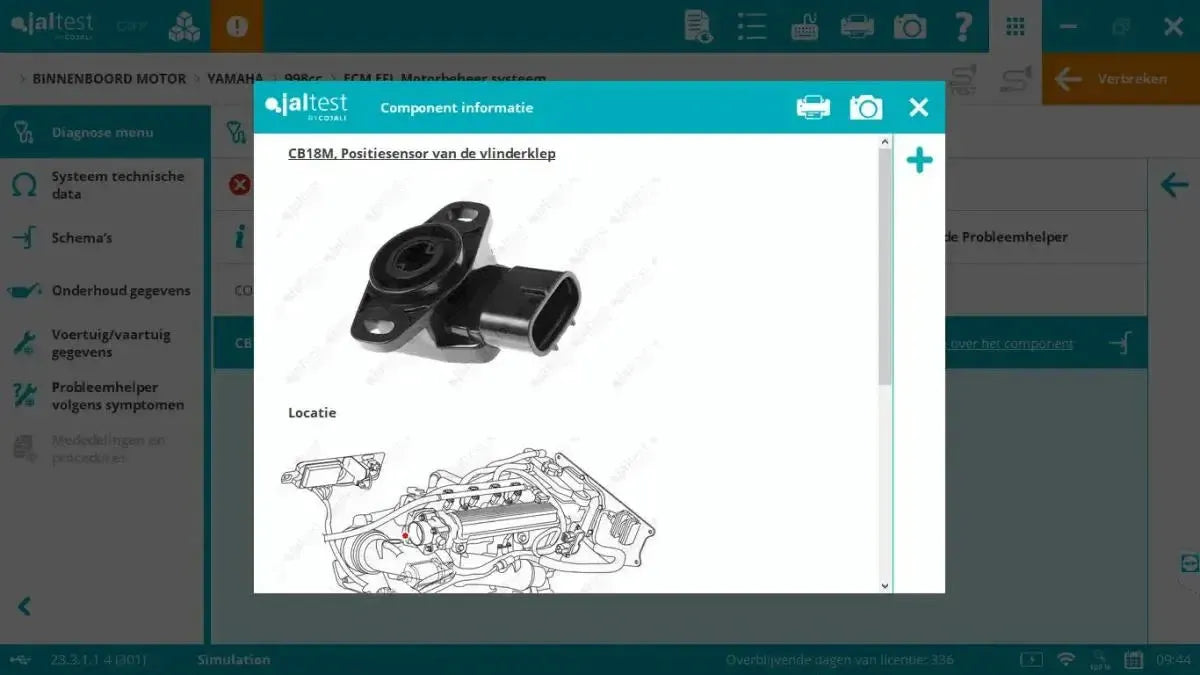

  • Fotos de componentes y descripciones de ubicación

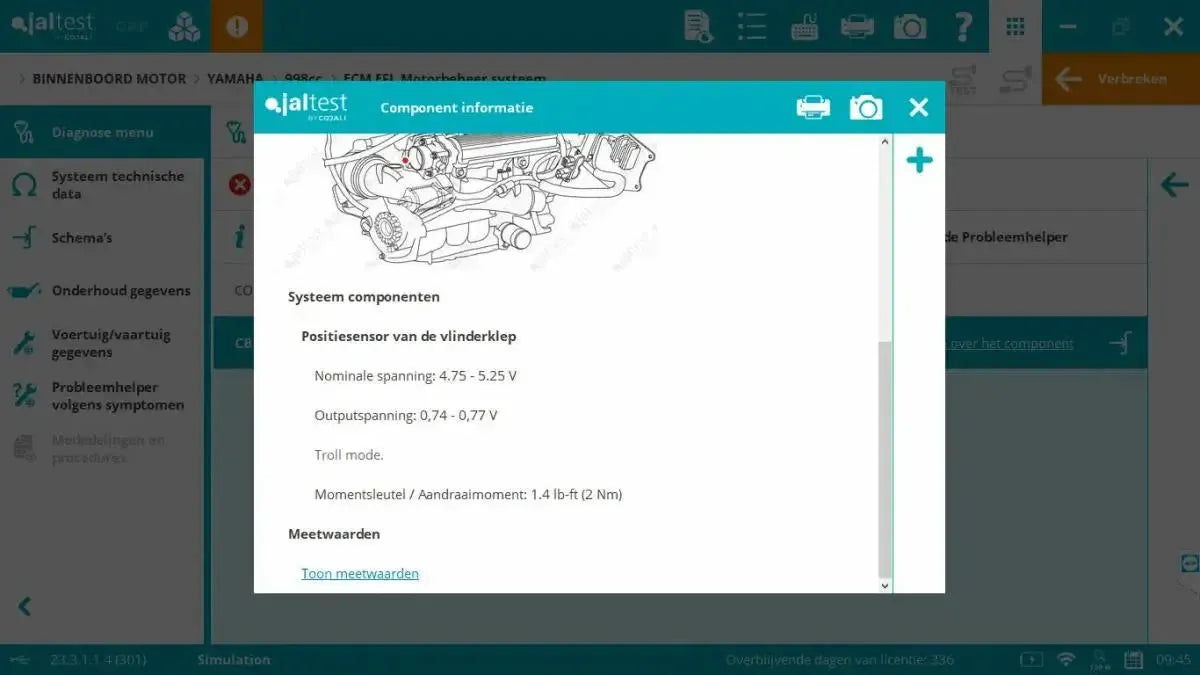

  • Valores nominales de medición (resistencia, voltaje, etc.)

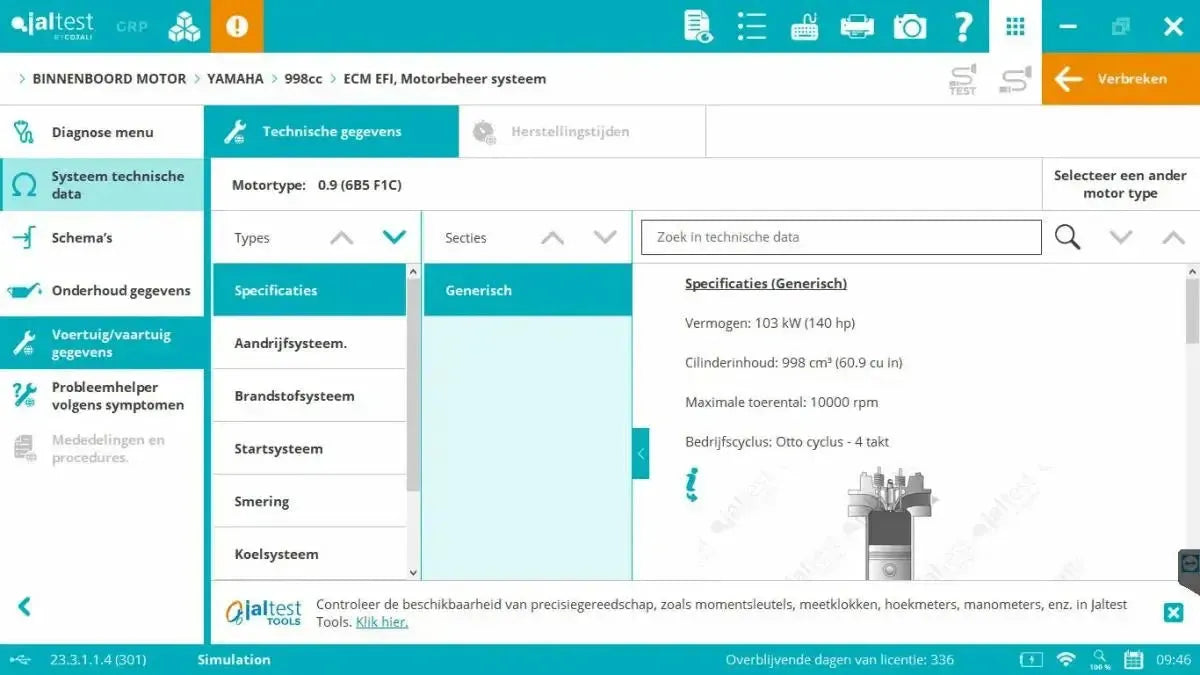

• Datos técnicos del motor: Jaltest contiene una enciclopedia digital extensa con información específica del motor, incluyendo:
  • Par de apriete para piezas como bujías, culatas y bridas de escape
  • Datos de ajuste para, entre otros, juego de válvulas, sincronización de encendido o régimen de ralentí
  • Especificaciones de fluidos para aceite de motor, refrigerante, aceite de transmisión y lubricantes
  • Datos de componentes con especificaciones técnicas de sensores, actuadores y funciones ECU
• Guías de reparación por código de error: Ante un código de error, Jaltest genera una guía de reparación paso a paso, incluyendo controles de cableado, pruebas de componentes y soluciones propuestas, adaptadas al modelo específico del motor.
• Diagnóstico basado en síntomas: Sin códigos de error, el diagnóstico puede iniciarse basándose en quejas como “el motor no arranca”, “humo negro” o “vibraciones”. Jaltest guía al técnico a través de un procedimiento de prueba guiado con controles lógicos.
• Boletines técnicos y procedimientos: Acceso a boletines técnicos emitidos por Jaltest sobre problemas comunes, fallos recurrentes y recomendaciones de mantenimiento específicas de la marca.
• Datos de mantenimiento: Programas de mantenimiento específicos del fabricante generados automáticamente, basados en horas de funcionamiento. El software especifica tareas exactas por intervalo, como el reemplazo de impulsor, filtros, correas en V, ánodos y otras piezas de desgaste.
• Procedimientos de servicio: Instrucciones detalladas y paso a paso para realizar mantenimiento periódico, incluyendo un resumen de piezas necesarias, cantidades, pares de apriete y valores de ajuste.

Módulos de software especializados:

El módulo Jaltest Marine forma parte de una plataforma modular y puede ampliarse con módulos de software especializados que elevan la capacidad de diagnóstico, organización del taller y soporte técnico a un nivel superior. Estas ampliaciones están completamente integradas en el entorno de diagnóstico Jaltest y adaptadas para uso profesional en el sector marítimo.

• Jaltest GRP (Planificación de Recursos de Taller): Un sistema integrado de gestión de taller que permite a los usuarios gestionar clientes, vehículos, órdenes de trabajo, planificación y facturación de forma centralizada. Los informes de diagnóstico se vinculan automáticamente a la orden de trabajo correcta, resultando en un historial de mantenimiento completamente digital por vehículo.

Jaltest Info Online: Una base de conocimientos técnicos completa con acceso directo a:

• Manuales de reparación
• Explicaciones de códigos de error
• Esquemas eléctricos y ubicaciones de componentes
• Datos de ajuste e intervalos de mantenimiento
• Boletines técnicos por marca y modelo

Toda la información es específica para el vehículo y el motor y se actualiza continuamente por los desarrolladores de Jaltest.

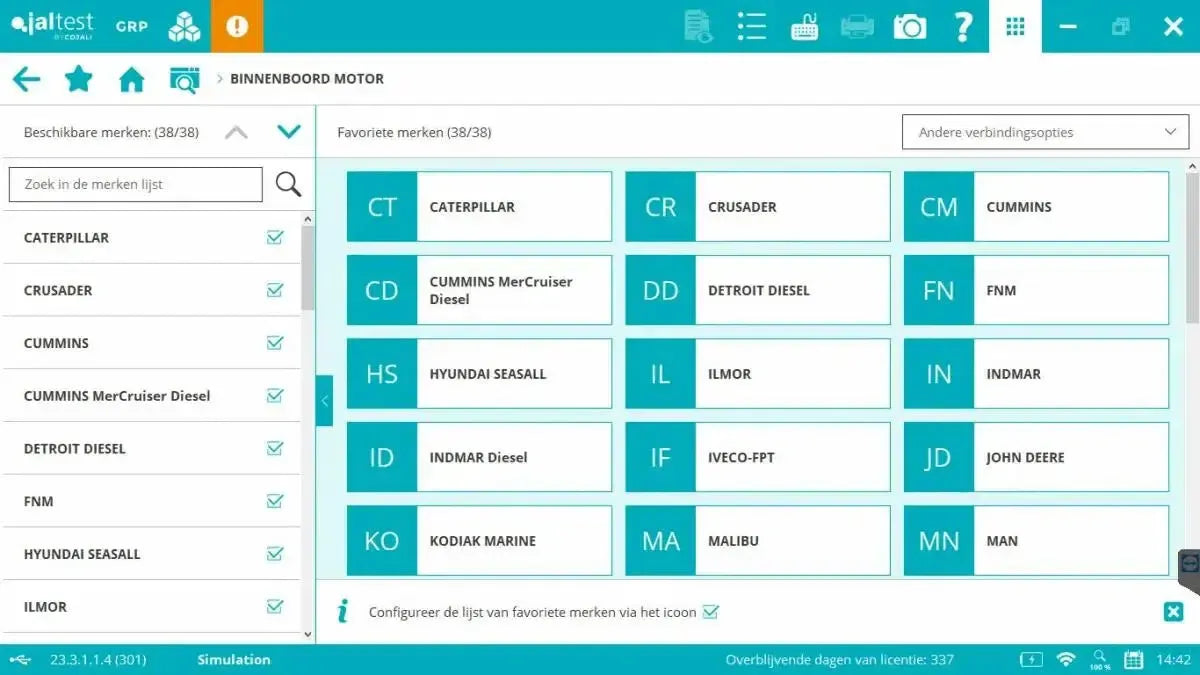

Marcas de vehículos compatibles:

• Motores fueraborda: Caterpillar, Crusader, Cummins, Cummins MerCruiser Diesel, Detroit Diesel, FNM, Hyundai Seasall, Ilmor, Indmar, Indmar Diesel, Iveco-FPT, John Deere, Kodiak Marine, Malibu, MAN, Marine Power, Mercury Diesel, Mercury MerCruiser, Mercury Racing, MTU, OMC, OMC Diesel, Panther Airboats, PCM, Rotax, Scania, Scarab, Sea-Doo (BRP), Steyr, Toyota Marine, Vetus, VM Motori, Volkswagen, Volvo Penta, Volvo Penta Gasoline, Weber, Yamaha, Yanmar

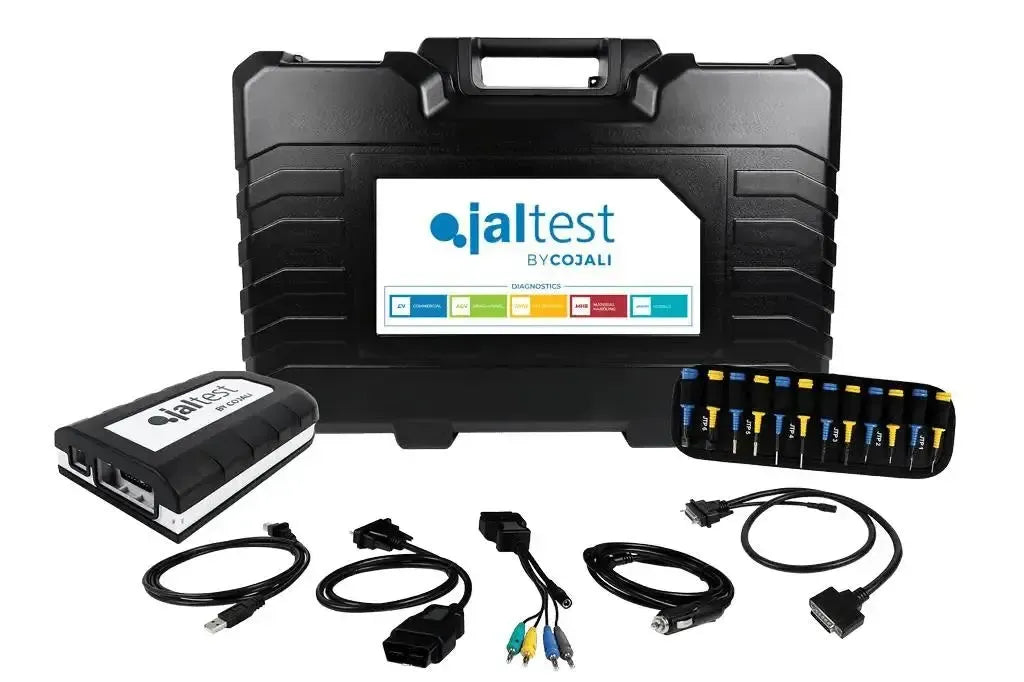

Contenido del paquete:

• Interfaz Jaltest Link V9
• Jaltest Adaptador 15 Pines DB15 - 16 Pines OBD2
• Jaltest Cable de extensión 26 Pines DB26
• Jaltest USB-A - USB-B
• Kit Multipines Jaltest
• Maletín de almacenamiento Jaltest (Compacto)
• Jaltest Encendedor de cigarrillos Cable adaptador

Información de la licencia:

El módulo Jaltest Marine para motores marinos, transmisiones de hélice y generadores funciona con base en una licencia anual de software. Esta licencia ofrece acceso completo a todas las funciones de diagnóstico, mantenimiento y calibración para todas las marcas y sistemas soportados dentro del sector marítimo. La licencia incluye:

• Tres grandes actualizaciones de software por año, con cobertura mejorada para motores, sterndrives y generadores, incorporación de nuevas marcas y datos técnicos actualizados.
• Acceso a soporte técnico, incluyendo ayuda con la activación, análisis de códigos de error, actualizaciones de software e interpretación de parámetros específicos del motor.

Construcción modular:

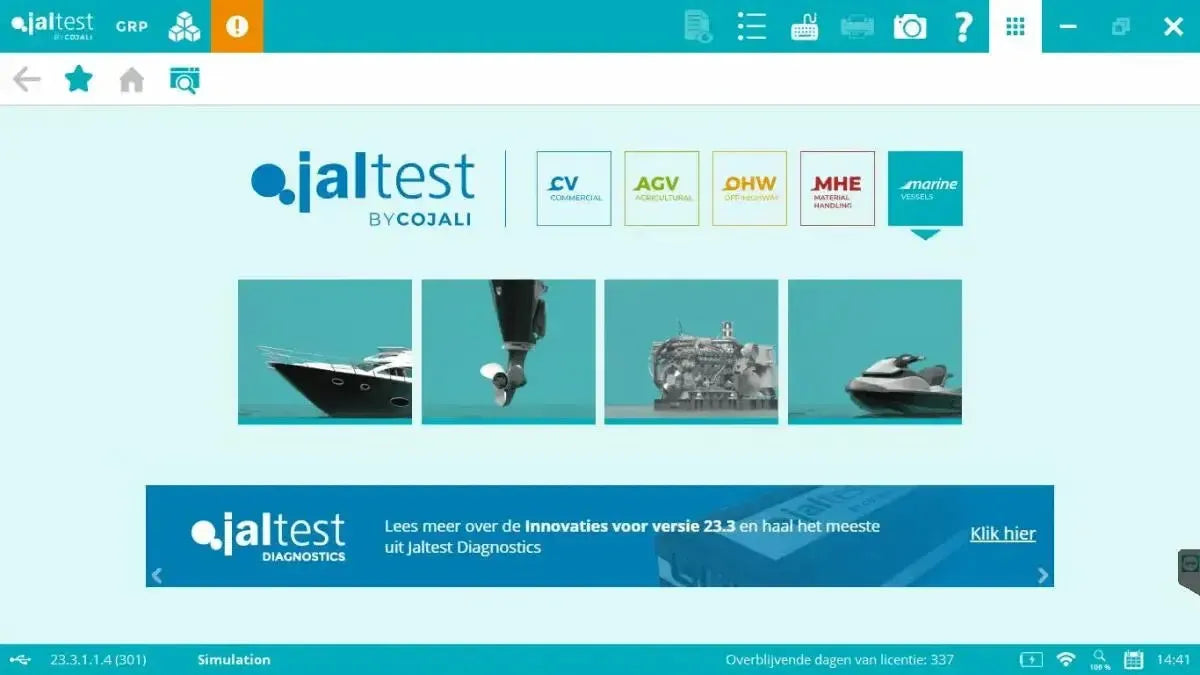

El software Jaltest es modular y ampliable. Además de motores marinos y generadores (Marine), se pueden activar licencias adicionales para otras categorías de vehículos, tales como:

• Vehículos comerciales (CV)

• Vehículos agrícolas (AGV)
• Máquinas Off-Highway (OHW)
• Equipo de manipulación de materiales (MHE)
• Aplicaciones marítimas (Marine)

Especificaciones técnicas
