Jaltest OHW (Off-Highway) Herramienta de diagnóstico

El Jaltest OHW (Off-Highway) es una plataforma de diagnóstico multimarca y multisistema líder, desarrollada específicamente para el complejo mundo de maquinaria de movimiento de tierras, vehículos agrícolas, motores estacionarios y vehículos especiales. El sistema consiste en una combinación del robusto Jaltest Link VCI inalámbrico (Vehicle Communication Interface) y el potente software de diagnóstico Jaltest SOFT OHW.

La filosofía de Jaltest se basa en la integración de diagnóstico, información técnica y guía de reparación en una sola plataforma. El técnico es guiado paso a paso para resolver fallos en sistemas de motor, hidráulicos y electrónicos, incluyendo calibraciones tras la reparación, todo dentro de una interfaz clara y fácil de usar.

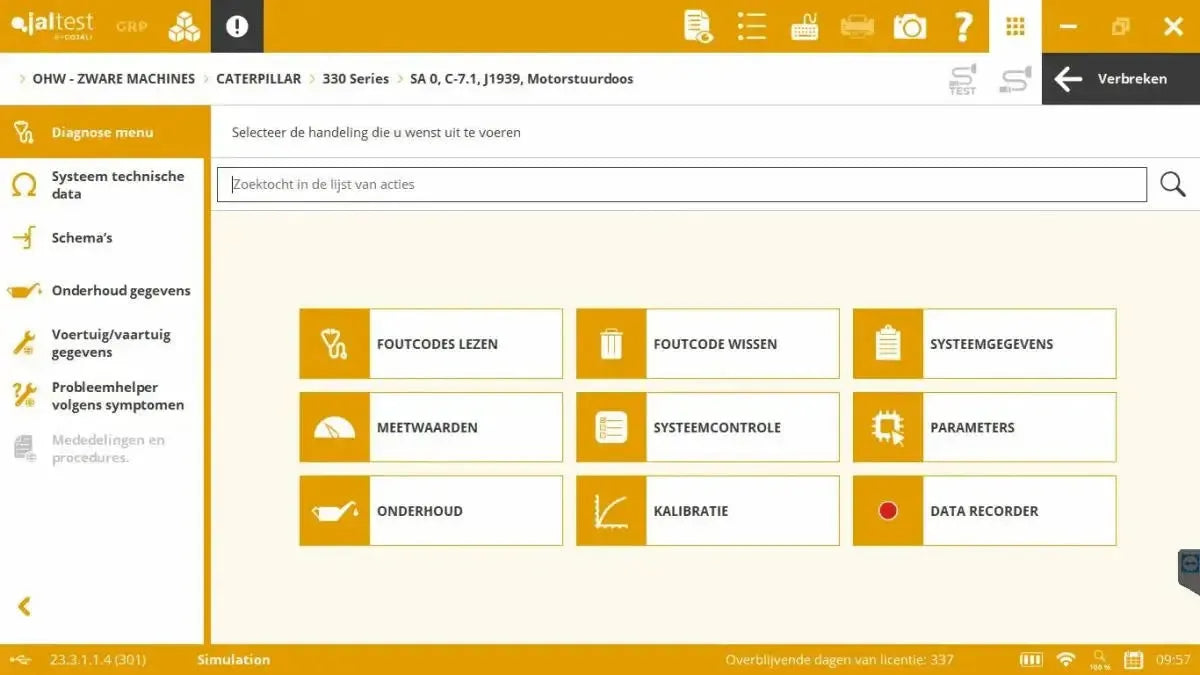

Funciones de diagnóstico:

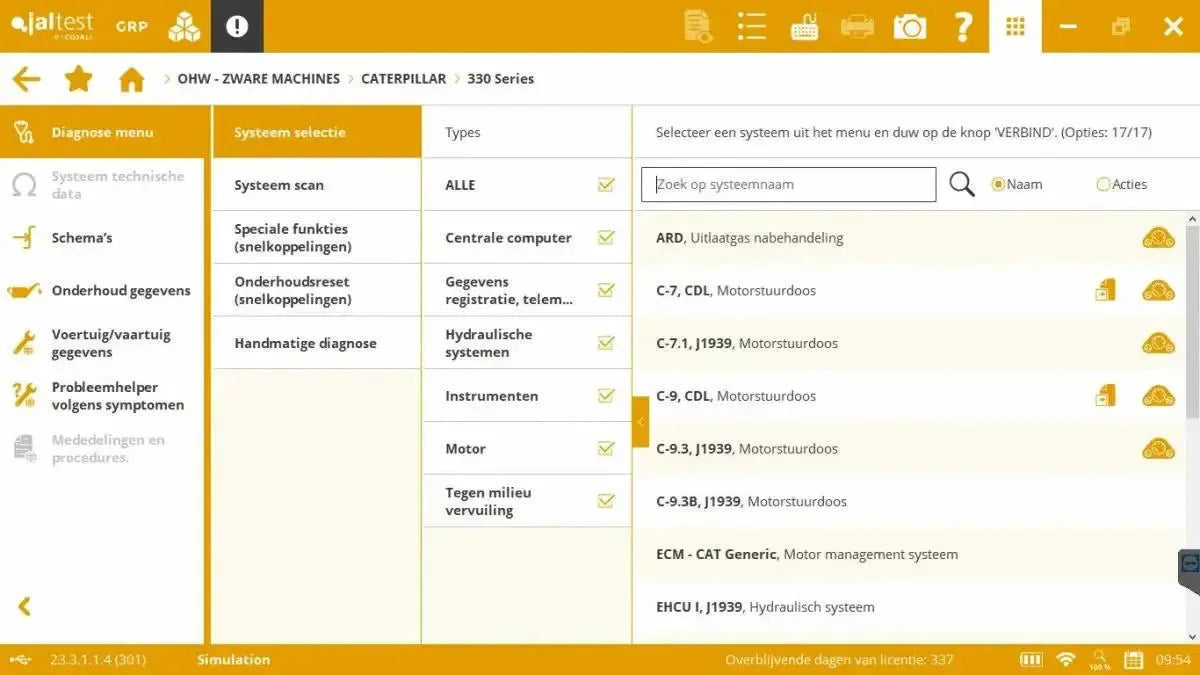

Jaltest OHW ofrece un diagnóstico exhaustivo e independiente de la marca a nivel OE para todos los sistemas relevantes dentro de los vehículos off-highway, incluidos los sistemas de motor, hidráulicos y electrónicos:

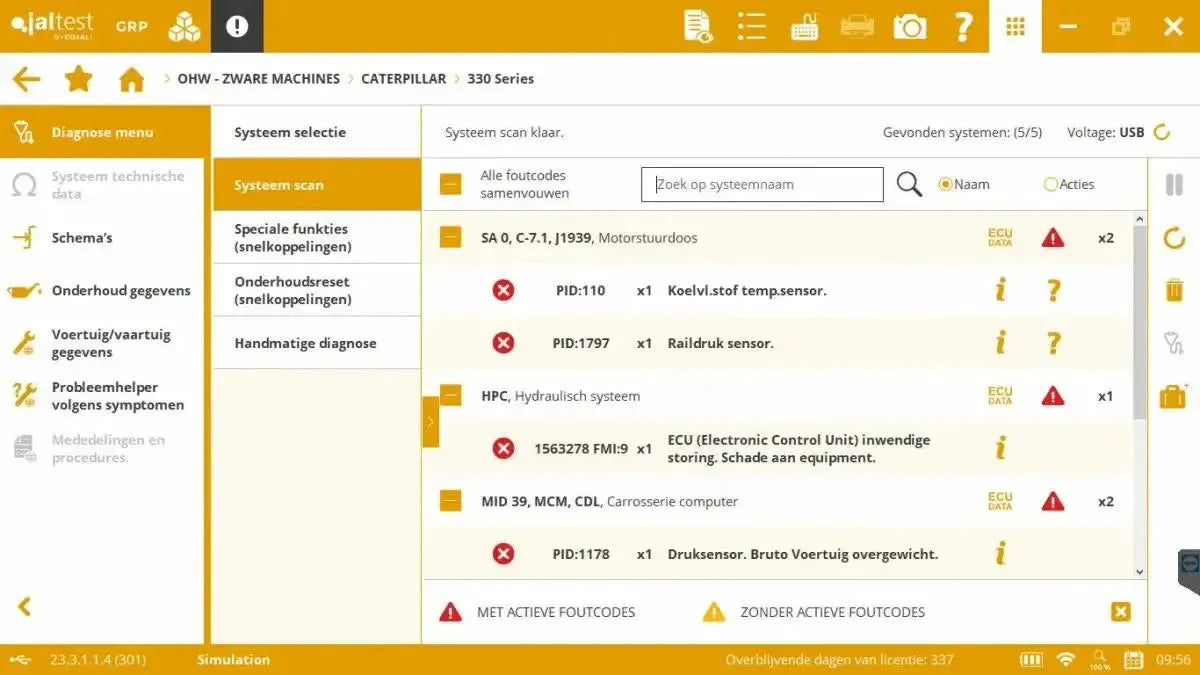

• Lectura y borrado de códigos de error: Detecta fallos activos, inactivos y permanentes y ofrece la posibilidad de borrar códigos de error tras la reparación.
• Monitoreo de datos en vivo: Muestra en tiempo real valores de sensores y parámetros del sistema como presión hidráulica, velocidad del motor y presión del turbo. Los usuarios pueden crear su propia lista de monitoreo. Los valores se muestran en forma numérica, medidores o gráficos interactivos.
• Pruebas de actuadores: Permite el control directo de componentes como válvulas hidráulicas, válvulas proporcionales y reguladores de velocidad del motor para verificar su funcionamiento en tiempo real.
• Información del sistema y ECU: Proporciona acceso a datos importantes de identificación de unidades de control electrónico como números de pieza, números de serie y versiones de software.

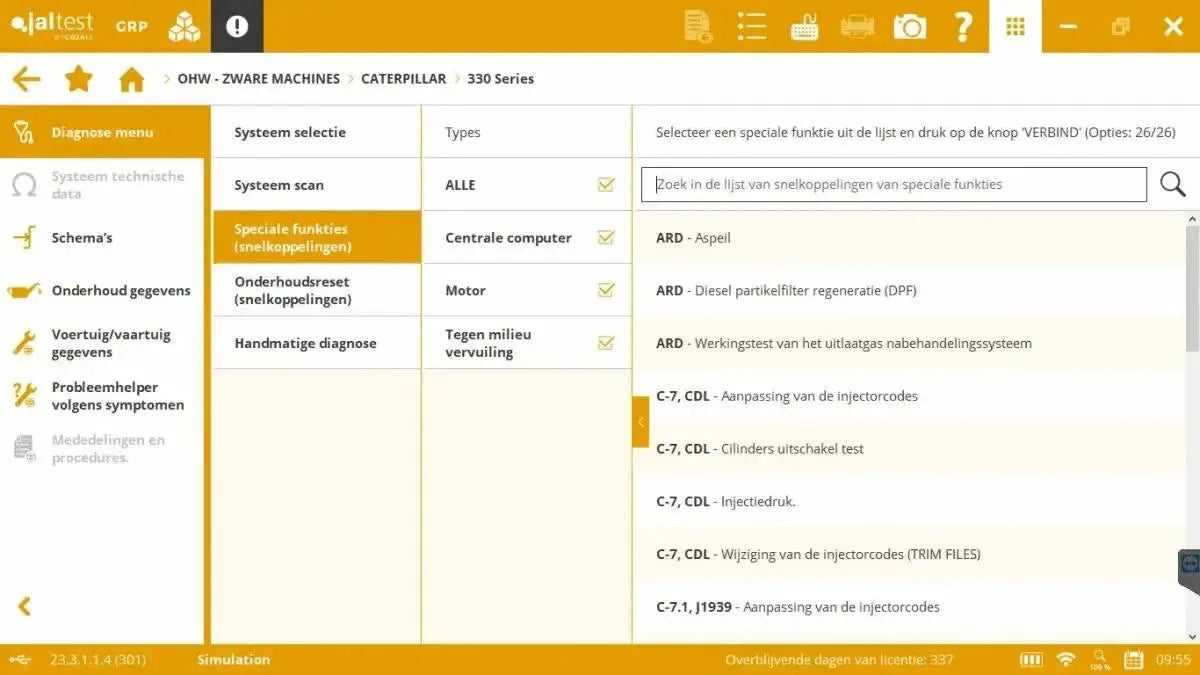

Funciones de mantenimiento, servicio y calibración:

El Jaltest OHW El módulo (Off-Highway) ofrece una gama excepcionalmente amplia y profunda de funciones de mantenimiento, servicio y calibración para maquinaria de movimiento de tierras, Vehículos agrícolas y motores estacionarios. Estas funciones son iguales o más completas que el equipo de diagnóstico del concesionario y permiten resolver fallos complejos de forma autónoma.

Motor y tratamiento de gases de escape:

• Servicio DPF: soporta la regeneración estática y dinámica del filtro de partículas, incluyendo el reinicio de los valores de hollín y ceniza y la comprobación de los sensores de contrapresión.
• Servicio del sistema SCR/AdBlue: realiza reinicios del sistema, verifica la presión de la bomba, realiza pruebas de fugas y prueba la bomba AdBlue, el inyector y la calefacción.
• Codificación de inyectores: codifica inyectores IMA, C2i o C3i en la ECU para una inyección de combustible precisa.
• Pruebas de condición del motor: incluye, entre otros, desactivación de cilindros, pruebas de compresión y control variable del turbo (VGT).
• Aprendizaje de EGR: calibra la válvula EGR tras mantenimiento para valores correctos de emisiones y combustión.

Transmisión y tren motriz:

• Calibración de la transmisión: soporta transmisiones hidrostáticas, powershift y CVT con ajuste tras reparación o sustitución de componentes.
• Aprendizaje del embrague: determina el punto de acoplamiento del embrague mediante un procedimiento guiado de aprendizaje.
• Parámetros de transmisión: ajusta velocidad de avance, respuesta del pedal y parámetros de tracción.

Funciones del sistema hidráulico:

• Calibraciones hidráulicas: calibración de válvulas proporcionales, joysticks, sensores de ángulo, longitud y presión en mástil/pluma.
• Ajustes de presión y flujo: ajusta presiones máximas de trabajo y caudales hidráulicos.
• Pruebas hidráulicas activas: controla válvulas y bombas directamente para localizar rápidamente fallos en componentes.

Funciones específicas para Vehículos agrícolas y movimiento de tierras:

• Calibración del sistema de elevación: ajuste de altura de elevación, velocidad de descenso, fuerza de tracción y velocidad de respuesta.
• GPS y piloto automático: diagnóstico y calibración de sistemas de guiado automático de vehículos.
• Chasis y sistemas de freno: mantenimiento y calibración de componentes de freno hidráulicos y electrónicos.
• Eje delantero suspendido: calibración de sistemas de suspensión para confort y estabilidad en terrenos irregulares.

Diagnóstico avanzado & información técnica:

La verdadera fuerza de Jaltest OHW radica en la integración directa de información técnica especializada en el software de diagnóstico. Esto convierte la plataforma no solo en un escáner, sino en un socio técnico completo para talleres para aplicaciones agrícolas y de movimiento de tierras.

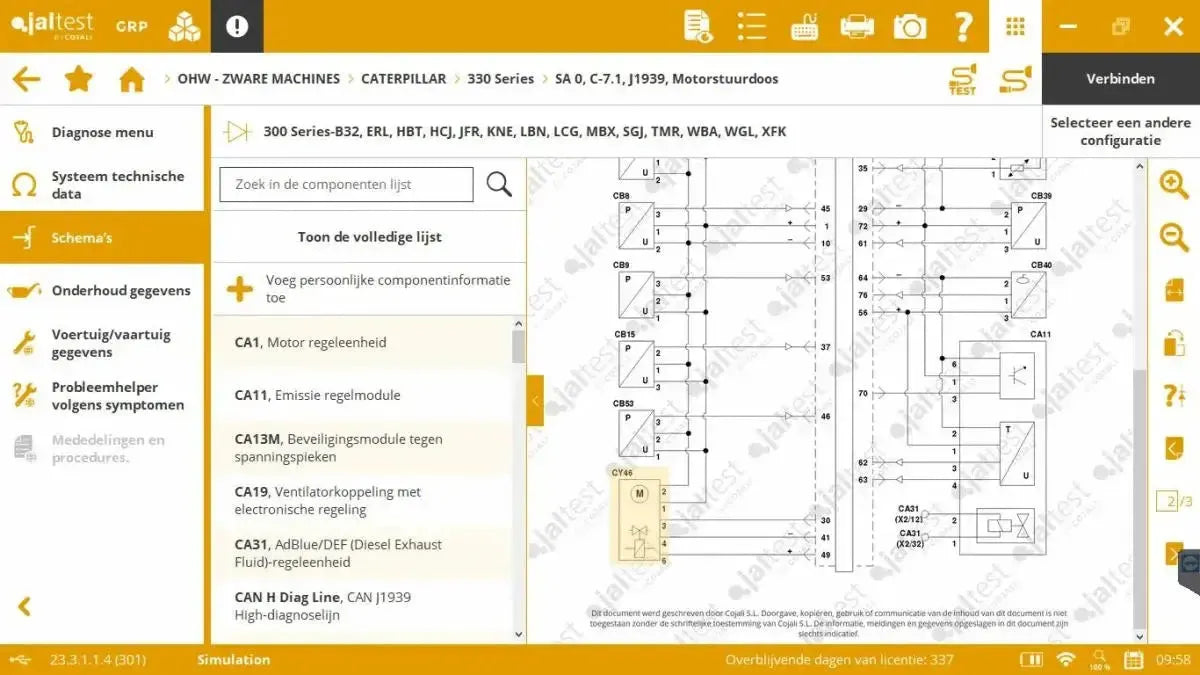

• Esquemas hidráulicos y eléctricos interactivos: Esquemas totalmente dinámicos donde componentes como bombas, válvulas y sensores, así como fusibles y cableado, son clicables. Cada clic muestra información relacionada directamente, como:

  • Función y funcionamiento del componente
  • Procedimientos de prueba y valores nominales de medición
  • Fotos de componentes y descripciones de ubicación

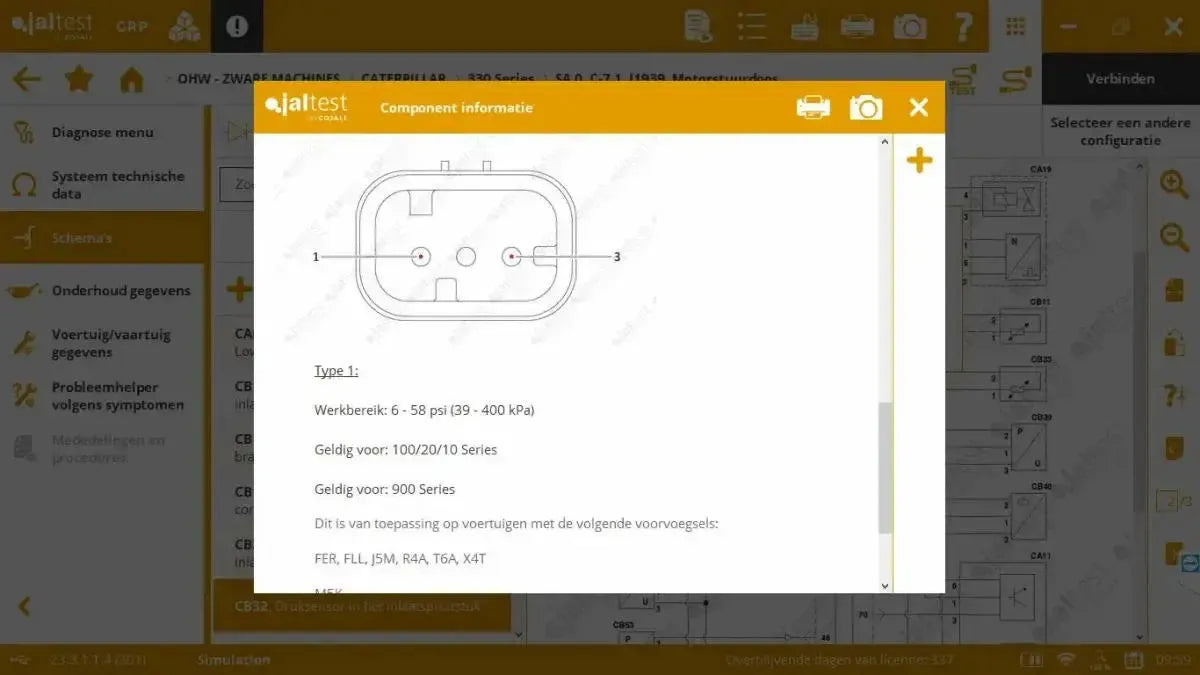

  • Asignaciones de pines de conectores

• Datos técnicos de la máquina: Acceso a una base de datos extensa con documentación específica de la máquina, incluyendo:

  • Par de apriete para componentes del motor y chasis
  • Especificaciones hidráulicas, como presiones del sistema, valores de flujo y datos de ajuste
  • Especificaciones de fluidos para aceite hidráulico, aceite de motor, refrigerante y más
  • Datos de componentes con características técnicas de, por ejemplo, sensores de presión, válvulas proporcionales y todas las ECU relevantes
• Guías de reparación por código de error: Para cada código de error se ofrece una guía paso a paso con controles de cableado, pruebas de componentes y líneas, y soluciones específicas por marca y modelo.
• Diagnóstico basado en síntomas: Ante problemas como "sin presión hidráulica" o "el motor se apaga bajo carga", se pueden realizar diagnósticos guiados, incluso sin códigos de error presentes.
• Boletines técnicos y procedimientos: Acceso directo a la información Jaltest sobre fallos recurrentes, reparaciones comunes y instrucciones específicas de marca.
• Datos de mantenimiento: Programas de mantenimiento generados automáticamente basados en horas de operación, incluyendo tareas especificadas, intervalos de cambio y listas de piezas.
• Procedimientos de servicio: Instrucciones claras de mantenimiento periódico, adaptadas al tipo de máquina, con indicación de piezas, especificaciones y acciones.

Módulos de software especializados:

La plataforma Jaltest está construida de forma modular y puede ampliarse con módulos de software adicionales que aumentan significativamente la funcionalidad y eficiencia del dispositivo de diagnóstico:

• Jaltest GRP (Planificación de Recursos de Taller): Un sistema integrado de gestión de taller que ofrece funciones para gestión de clientes, planificación de órdenes de trabajo, elaboración de presupuestos, historial de reparaciones y la vinculación automática de informes de diagnóstico a la orden de trabajo. Con esto, Jaltest se convierte en una plataforma completa de CRM y gestión de taller.
• Jaltest ETM (Módulo de Prueba Electrónico): En combinación con el opcional hardware ETM se pueden probar componentes electrónicos fuera del vehículo. Esto es ideal para el diagnóstico de piezas como moduladores ABS, sensores del pedal de freno, sensores de presión y sensores de velocidad cuando hay dudas sobre su funcionamiento.
• Jaltest Info: Acceso a una amplia base de conocimientos técnicos con manuales de reparación, esquemas de cableado, datos de ajuste, explicaciones de códigos de error y boletines técnicos, organizados por marca de vehículo y tipo de máquina. Esta enciclopedia digital está completamente integrada en el entorno de diagnóstico.

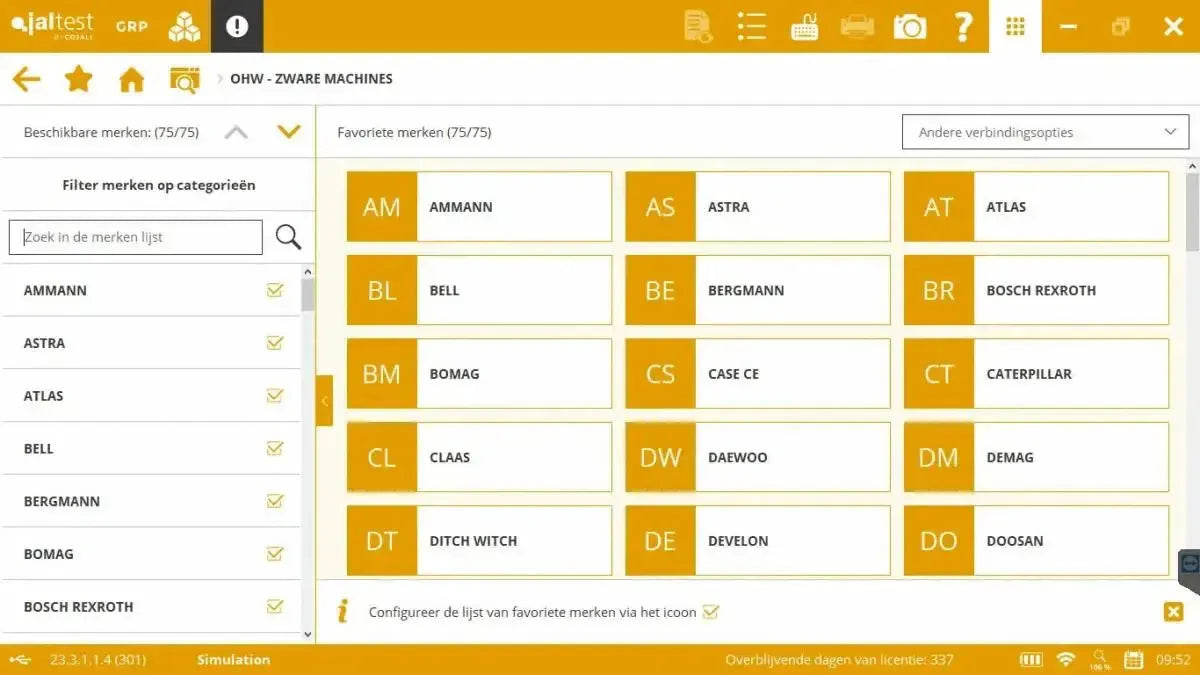

Marcas de vehículos compatibles:

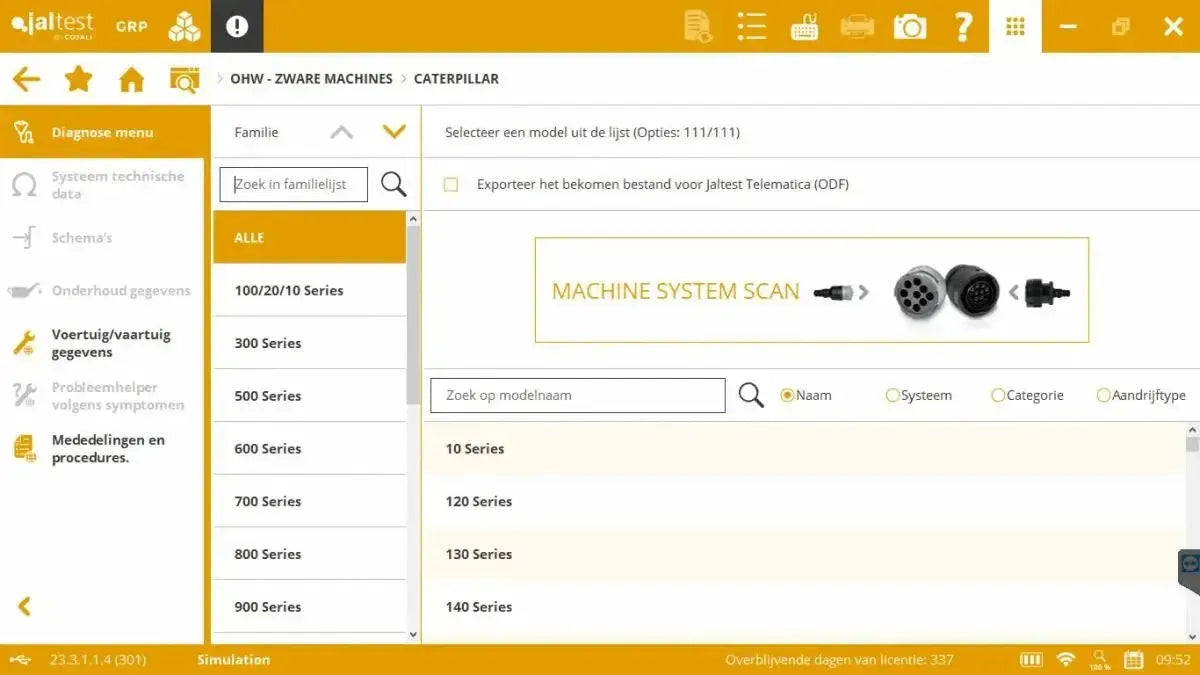

• Zware machines: Ammann, Astra, Atlas, Bell, Bergmann, Bosch Rexroth, BOMAG, Case CE, Caterpillar, Claas, Daewoo, Demag, Ditch Witch, Develon, Doosan, Dressta, Dynapac, Epiroc, Fiat Kobelco, Fuchs, Gradall, Grove, Haas, Hamm, Hitachi, Hydrema, Hidromek, Hyundai CE, JCB, John Deere, Kalmar, Kamag, Kato, Kawasaki KCM, Kobelco, Komatsu, Kässbohrer Geländefahrzeug, LeeBoy, Liebherr, Link-Belt, LiuGong, Manitowoc, Max Com, Mercedes-Benz, O&K, Paus, Perlini, Pettibone, Powerscreen, Prinoth, Sakai, Sandvik, Sany, Sennebogen, Spierings, Sumitomo, Sunward, Tadano Faun, Taylor, Terberg, Terex Finlay, Terex, Zoomlion, XCMG, Wollard, Wirtgen, Weycor, Weiler, Volvo CE, Vermeer, Venieri, Trepel, Tigercat
• Compacte machines: Agrimac, Ahlmann, Ammann, ASV, Atlas, Ausa, AVANT, Bell, Bergmann, Bobcat, BOMAG, Case CE, Caterpillar, Claas, Daewoo, Develon, Dieci, Ditch Witch, Doosan, Dynapac, Dressta, Eurocomach, Eurotrac, Gehl, Giant, Hamm, Hansa, Hidromek, Hitachi, Holder, Hydrema, Hyundai CE, JCB, John Deere, Kato, Kawasaki KCM, Knikmops, Kobelco, Komatsu, Kramer, Kubota, LeeBoy, Liebherr, Link-Belt, LiuGong, Manitou, Mecalac, Merlo, MST, Mustang by Manitou, NC Engineering, New Holland CE, Paus, Piquersa, Randon, Reform, Sakai, Sany, Schaeff, Schäffer, Sumitomo, Sunward, Takeuchi, Terex, Thaler, Thwaites, Venieri, Vermeer, Volvo CE, Wacker Neuson, Weidemann, Weycor, XCMG, Yanmar, Zoomlion
• Verbrandingsmotoren: Caterpillar, Cummins, Detroit Diesel-MBE, Deutz, Doosan, Hatz, Himoinsa, Hino, Isuzu, Iveco-FPT, JCB, John Deere, Kohler, Kubota, Liebherr, MAN, Mercedes-Benz, Mitsubishi, MTU, Perkins, Scania, Shibaura, Sisu, Steyr, VM Motori, Volvo Penta, Yanmar
• Vehículos multifuncionales: Aebi, ASH, Ausa, Bobcat, Boschung, Bucher, CMAR, Dulevo, Elgin, Eurovoirie, Hako, Hansa, Johnston, Kärcher, Ladog, Lindner, Macro Clean, Mathieu-YNO, Multicar, Nilfisk, Piaggio, Piquersa, Ravo, Reform, Scarab, Schmidt, Tenax

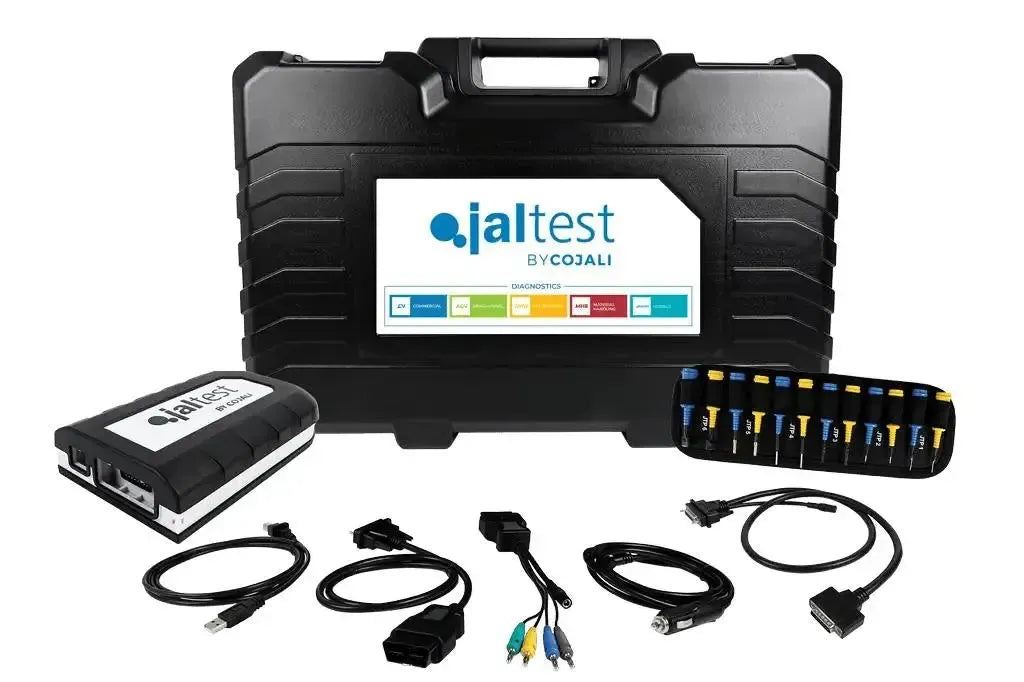

Contenido del paquete:

• Interfaz Jaltest Link V9
• Adaptador Jaltest 15 Pines DB15 - 16 Pines OBD2
• Cable de extensión Jaltest 26 Pines DB26
• Jaltest USB-A - USB-B
• Kit Multipines Jaltest
• Maletín de almacenamiento Jaltest (Compacto)
• Jaltest Encendedor de cigarrillos Cable adaptador

Información de la licencia:

Jaltest OHW funciona con base en una licencia de software anual. Esta licencia ofrece acceso completo a la plataforma e incluye:

• Tres grandes actualizaciones de software al año, con cobertura mejorada de vehículos, nuevas funciones e información técnica actualizada.
• Acceso a soporte técnico, incluyendo ayuda con procedimientos de diagnóstico, activaciones y actualizaciones.

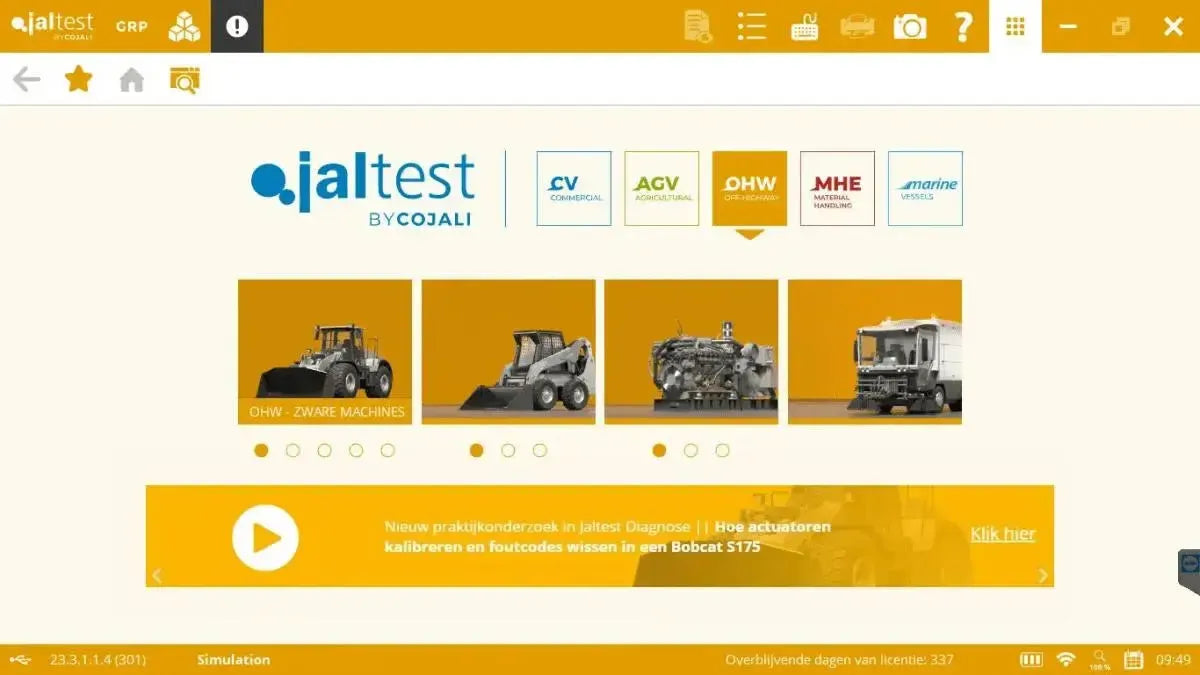

Construcción modular:

El software Jaltest es modular y ampliable. Además de máquinas Off-Highway (OHW), se pueden activar licencias adicionales para otras categorías de vehículos, tales como:

• Vehículos comerciales (CV)
• Vehículos agrícolas (AGV)
• Equipos de manipulación de materiales (MHE)
• Aplicaciones marítimas (Marine)
