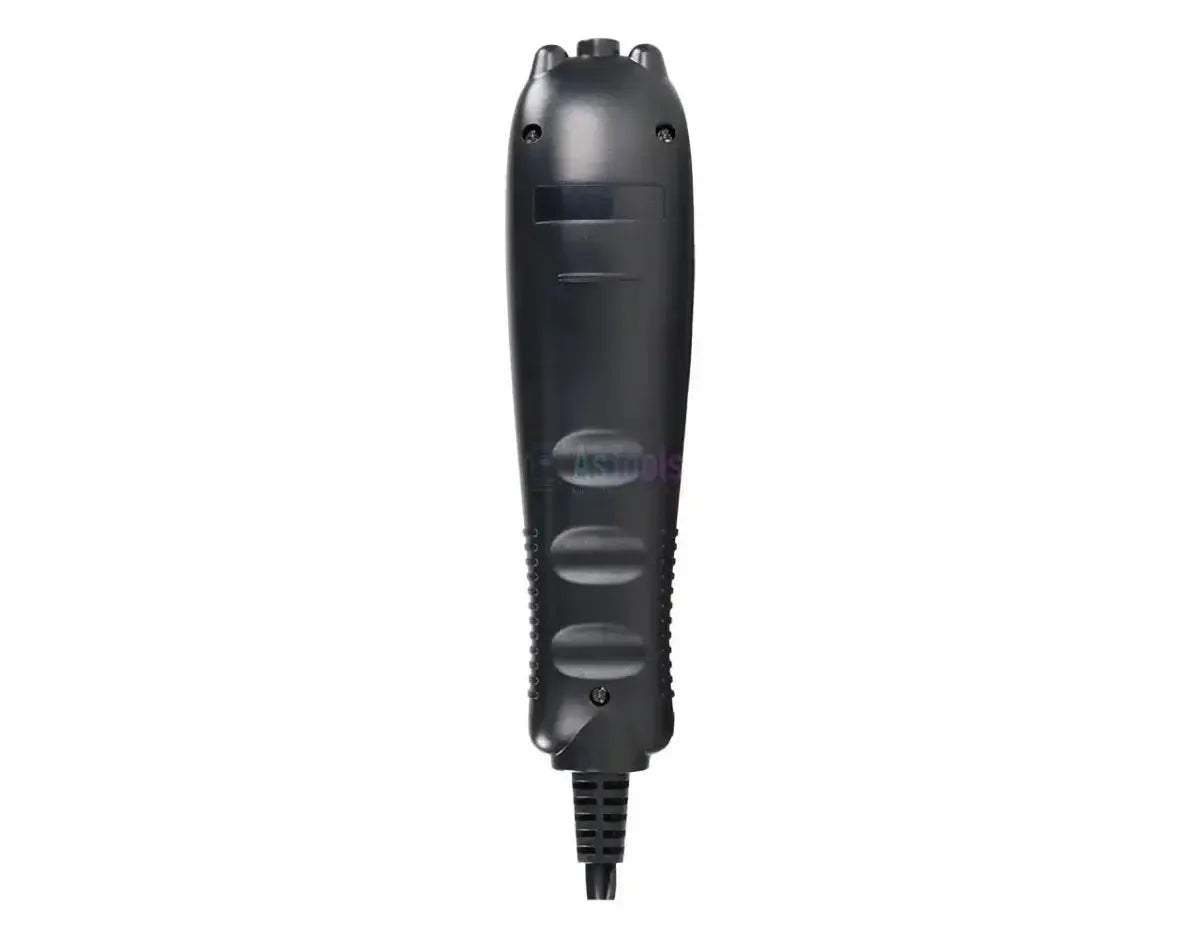

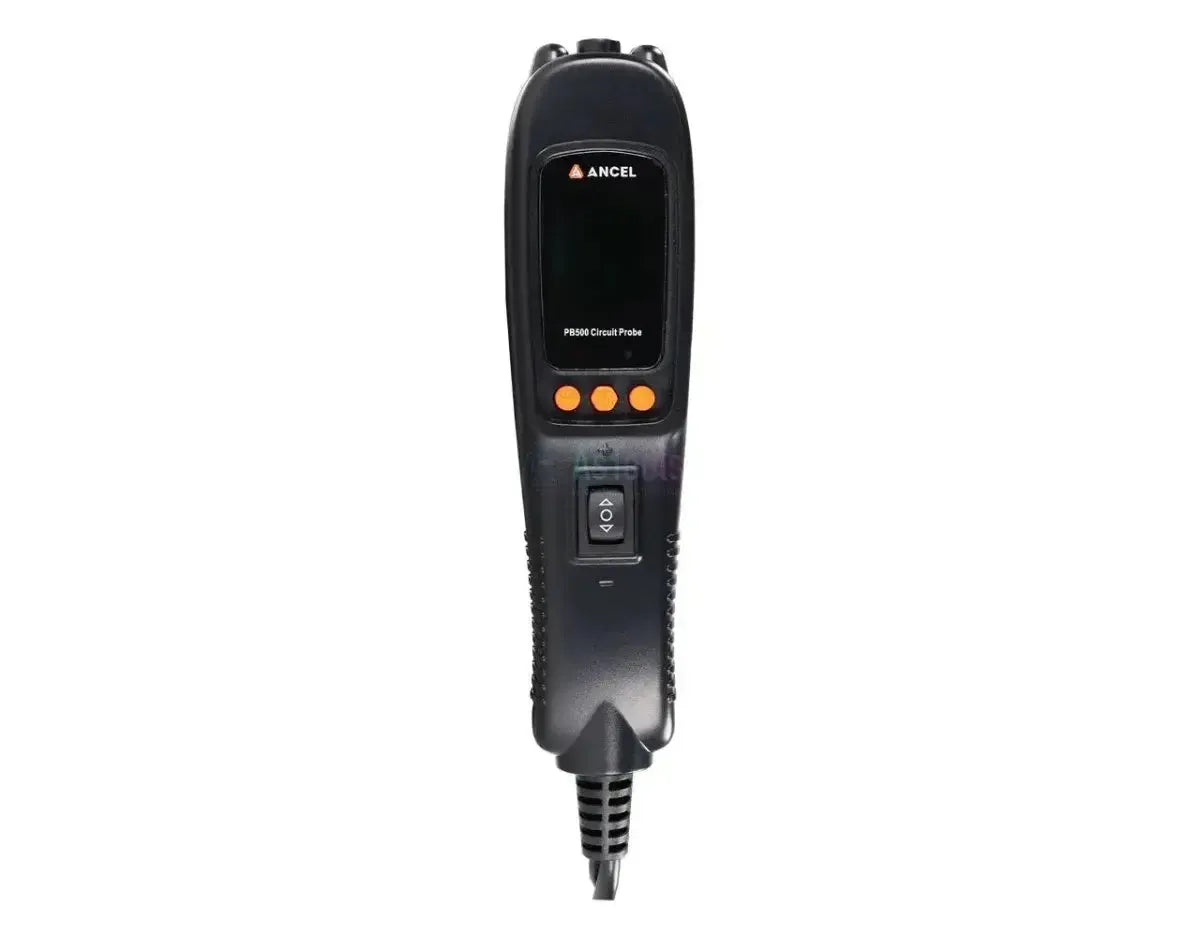

Probador de circuitos Ancel PB500

El Ancel PB500 es un tester de circuitos automotrices avanzado, diseñado para diagnosticar rápida y precisamente sistemas eléctricos en vehículos de 12V y 24V. Con siete modos de prueba—incluyendo medición de tensión (AC/DC), análisis de frecuencia, ciclo de trabajo, detección de circuito de inyectores de combustible, resistencia y prueba de diodos—este tester ofrece funcionalidad completa tanto para mecánicos profesionales como para aficionados. El dispositivo cuenta con una pantalla TFT a color (160x128 dpi) para una visualización clara de los resultados de medición y soporta visualización digital y de forma de onda en ciertos modos.

Gracias a la iluminación LED incorporada y un cable de 6 metros, el PB500 ofrece flexibilidad y facilidad de uso, incluso en espacios con poca luz o de difícil acceso. El tester está equipado con un fusible automático interno que protege el dispositivo contra sobrecargas, aumentando la seguridad del usuario.

Funciones:

• Medición de tensión (DC/AC): Mide tensión continua de 0 a 65V y tensión alterna hasta ±110V, con una resolución de 0,1V.

• Análisis de frecuencia: Detecta frecuencias de 0Hz a 10kHz, útil para probar sensores y circuitos de señal.

• Ciclo de trabajo: Mide el ciclo de trabajo de señales pulsadas, desde 0,0% hasta 100,0%, esencial para analizar señales PWM.

• Detección de circuito de inyectores de combustible: Prueba el funcionamiento de los inyectores midiendo tensión y tiempo, con un rango de tensión hasta 180V y duración de 0 a 25ms.

• Medición de resistencia: Mide resistencias de 0 a 100 kΩ, útil para comprobar componentes y cableado.

• Prueba de diodos: Verifica el funcionamiento de diodos, incluidos diodos de germanio y silicio, midiendo la caída de tensión.

• Prueba de continuidad: Detecta circuitos abiertos y cerrados mediante una señal acústica e indicadores LED.

Funciones especiales:

• Activación de componentes: Permite activar componentes eléctricos directamente con solo presionar un botón, sin cableado adicional.

• Detección de polaridad: Indica la polaridad del circuito mediante LED rojos y verdes.

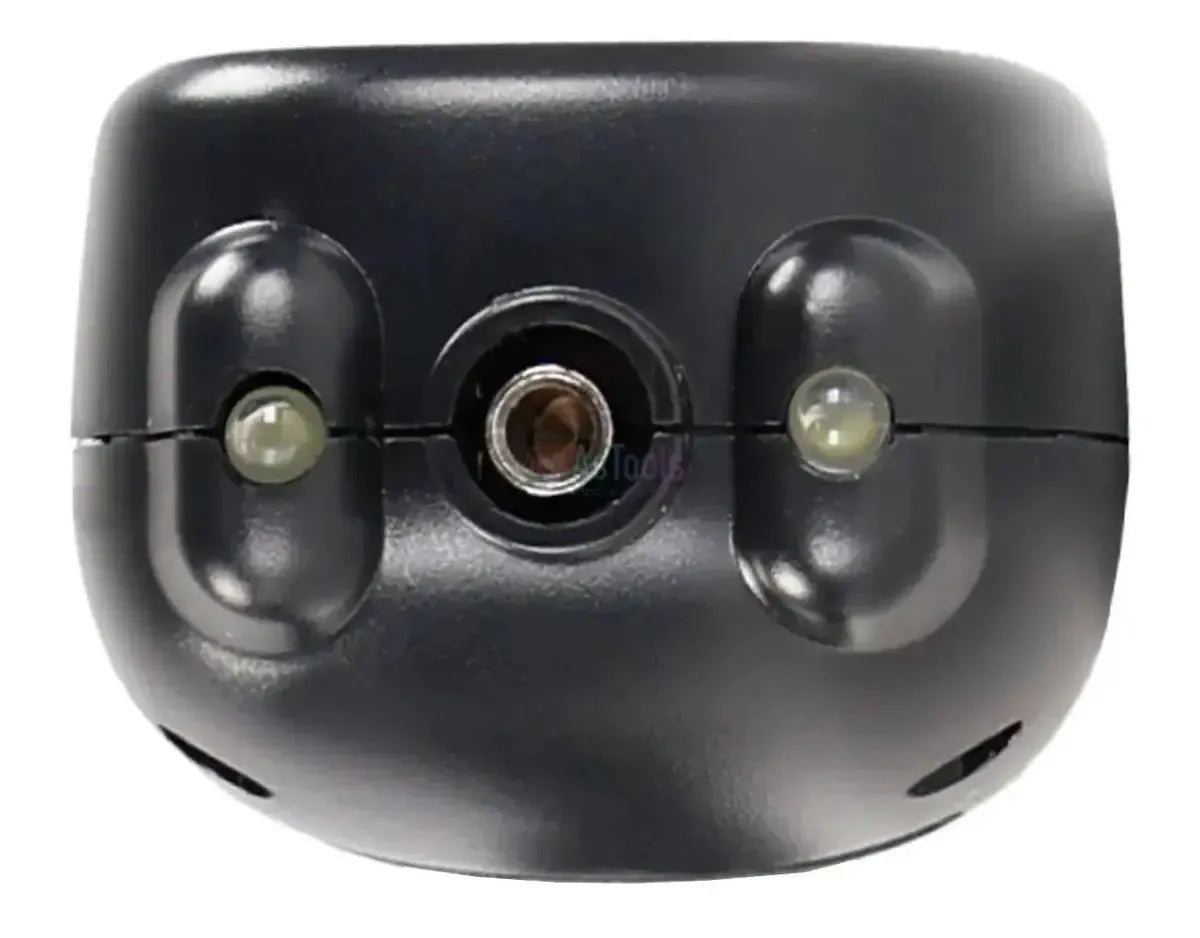

• Linterna incorporada: Ilumina el área de prueba, lo que es útil para trabajos en entornos oscuros.

• Fusible automático: Protege el dispositivo contra sobrecargas; en caso de sobrecarga, el fusible se apaga automáticamente para evitar daños.

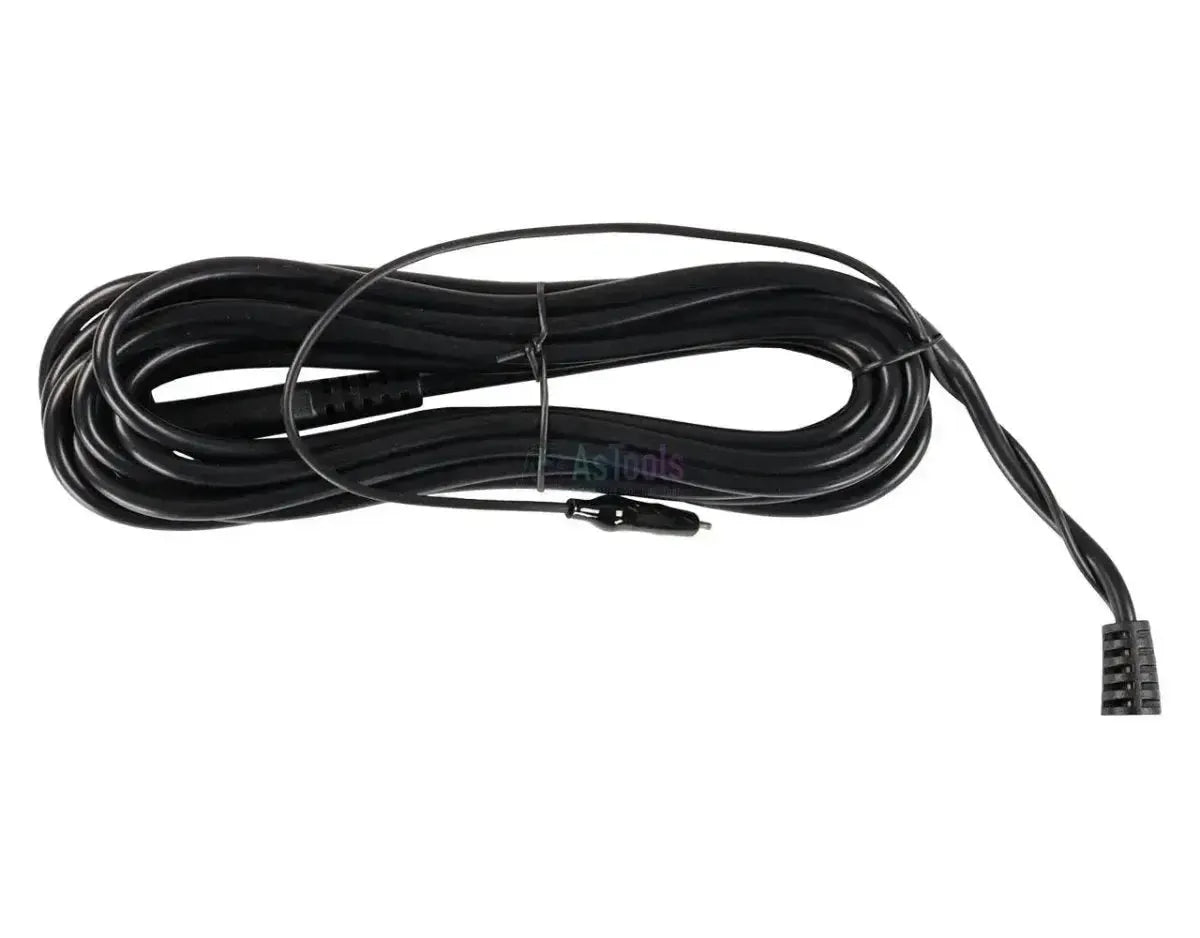

• Cable largo: Con una longitud de cable de 6 metros, el PB500 ofrece un alcance suficiente para diversas aplicaciones en vehículos.

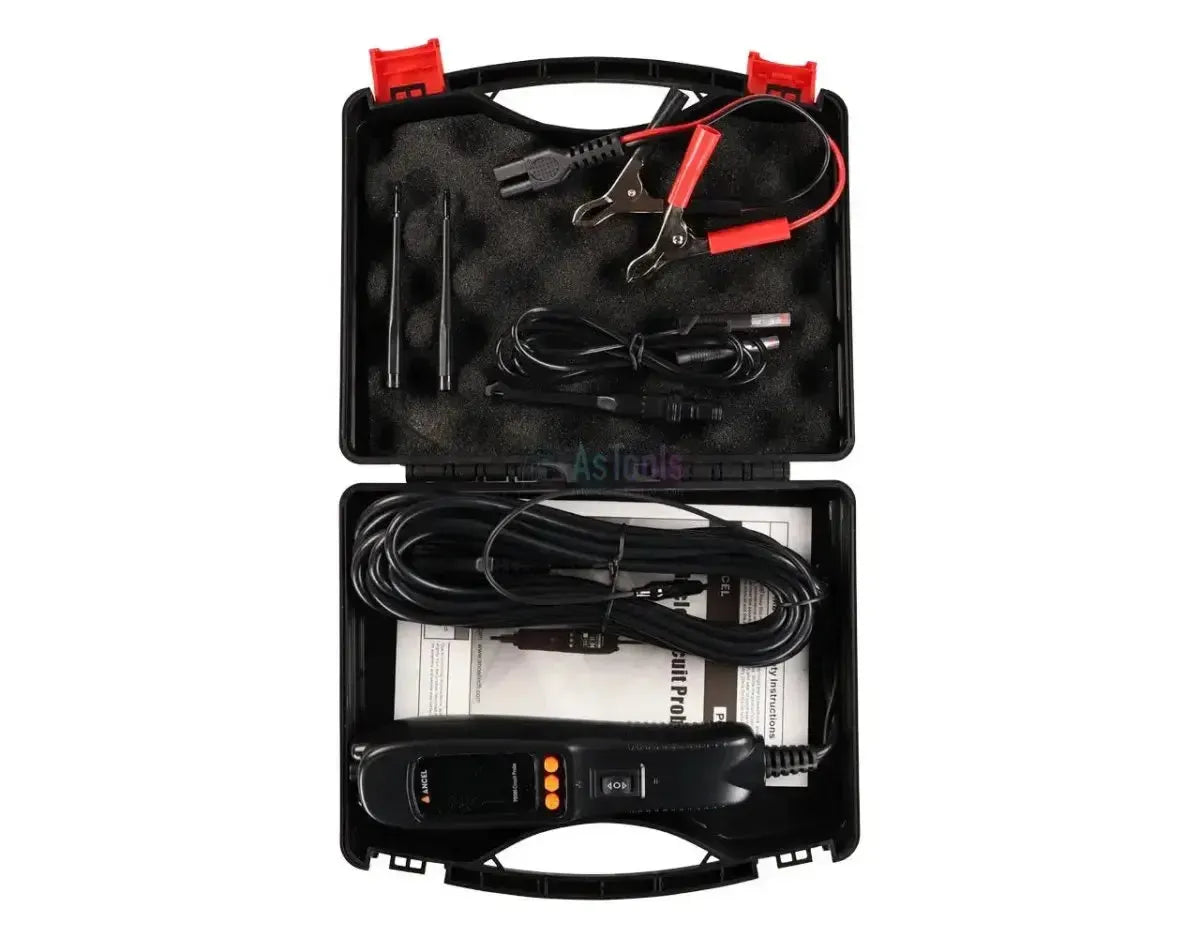

Contenido del paquete:

• Probador de circuitos Ancel PB500

• Pinzas de batería Cable adaptador (Alimentación)

• Encendedor de cigarrillos Cable adaptador (Alimentación)

• Gancho de crochet Cable adaptador

• Punta de sonda

• Gancho de crochet

• Manual

• Estuche de almacenamiento

Especificaciones técnicas
