Dispositivo de Lectura Jaltest Marine (Intraborda)

El Módulo Jaltest Marine es un líder plataforma de diagnóstico multimarca y multisistema, específicamente diseñado para la electrónica compleja de motores intraborda, accionamientos de popa (sterndrives) y dispositivos de lectura para generadores marinos. El sistema combina la robusto, resistente al agua y inalámbrico Jaltest Link VCI (Vehicle Communication Interface) con la potente y completa Jaltest SOFT Software de diagnóstico marino.

Lo que distingue a Jaltest Marine es la integración de diagnóstico, documentación técnica y asistencia en reparacionesdentro de un único entorno intuitivo. La plataforma asiste a los técnicos durante todo el proceso de diagnóstico y reparación – desde elanálisis de averías en sistemas de motor, transmisión o carga hasta calibración tras sustitución de componentes. Jaltest Marine es por lo tanto una herramienta esencial para cualquier dispositivo de lectura profesional para talleres de deportes acuáticosque funciona con sistemas de motor interno y grupos electrógenos.

---

Funciones de diagnóstico:

El Módulo Jaltest Marine para motores intraborda, transmisiones estéreo y generadores ofrece una amplia gama de diagnóstico a nivel OEpara todos los sistemas electrónicos relevantes a bordo. Estas funcionalidades permiten detectar averías rápidamente y repararlas de forma eficaz.

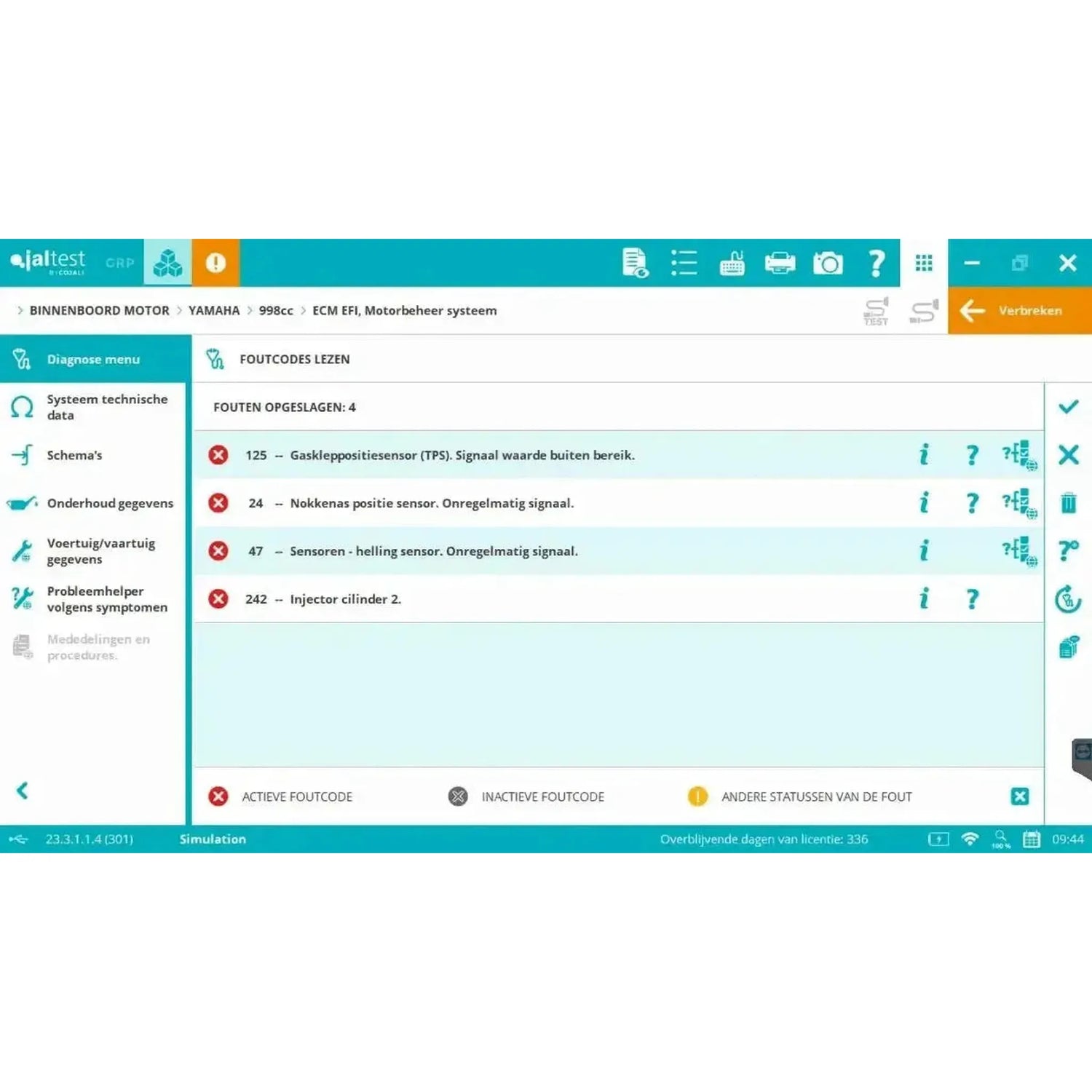

• Leer y borrar códigos de error: Detecta códigos de fallo activos, inactivos y permanentes con descripciones claras y referencias de códigos de error originales. Después de realizar una reparación, los códigos de fallo se pueden borrar inmediatamente.
• Monitoreo de datos en tiempo real: Muestra en tiempo real valores de sensores y parámetros del sistema como revoluciones del motor, presión de turbo, presión de aceite, temperatura del refrigerante o transmisión, y mucho más. Los usuarios pueden crear su propia lista de valores a monitorear, que se pueden mostrar de forma numérica o en gráficos interactivos.
• Prueba de actuadores: Permite el control directo de componentes como inyectores, la bomba de combustible, y diversos relés o electroválvulas, para verificar su correcto funcionamiento en condiciones reales de operación.
• Información del sistema y ECU: Proporciona acceso a todos los datos de identificación de la ECU, incluyendo número de pieza, número de serie, versión de software y horas totales de funcionamiento, esencial para la gestión del mantenimiento y análisis de garantía.

---

Funciones de mantenimiento, servicio y calibración:

El módulo Jaltest Marine ofrece un amplio y exhaustivo conjunto de procedimientos de mantenimiento, servicio y calibración para motores intraborda, unidades de popa (sterndrives) y generadores marinos. Estas funciones son equivalentes a —o más avanzadas que— las del equipo de diagnóstico original del distribuidor, permitiendo al técnico reparaciones completas realizadas de forma independiente y correcta .

Mantenimiento y servicio del motor:

• Reinicio de intervalo de aceite y servicio: Restablece el indicador de mantenimiento en la ECU después del cambio de aceite o servicio programado según las horas de funcionamiento.
• Codificación de inyectores: Programa los códigos de calibración de inyectores nuevos o revisados para una inyección de combustible, combustión y potencia óptimas.
• Servicio DPF: Proporciona soporte completo para el filtro de partículas diésel (DPF), incluyendo regeneración forzada, y reinicio de valores de hollín y ceniza después de la limpieza o sustitución del filtro.
• Comprobaciones del sistema del motor: Realiza pruebas específicas del sistema como desactivación de cilindros, para verificar la contribución por cilindro e identificar problemas con inyectores, bujías o compresión.
• Ajuste de régimen de ralentí: Permite ajustar el régimen de ralentí dentro de los límites OEM, por ejemplo para afinación en generadores o motores en uso de troleo.

Calibraciones del sistema:

• Calibración del sensor de posición del acelerador (TPS): Calibración del sensor TPS para una respuesta correcta del acelerador y una dinámica del motor estable.
• Calibración de joystick y controles: Calibración de elementos de control electrónicos como joysticks, incluyendo sistemas como Volvo Penta IPS, para una dirección de embarcación precisa y directa..
• Calibración de transmisión: Reinicio y ajuste de transmisiones controladas electrónicamente y acoplamientos, para cambios suaves y gestión correcta del par motor.
• Calibración de sensores: Calibración de sensores críticos del motor como los de presión de sobrealimentación, presión de aceite, temperatura del refrigerante y presión de combustible.

Procedimientos de mantenimiento general:

• Preparación invernal y conservación: Procedimiento guiado para preparar el motor para el invierno. Incluye purga del sistema de refrigeración y conservación del sistema de combustible, para prevenir daños por congelación y depósitos.
• Reinicio de parámetros del motor: Restaura los valores de aprendizaje adaptativo de la ECU a la configuración de fábrica, por ejemplo después de reparaciones importantes o fallos del sistema.
• Purgado del sistema de combustible: Procedimiento de arranque para eliminar aire del sistema de combustible después del cambio de filtros o al reiniciar tras vaciado de depósito.

---

Diagnóstico avanzado e información técnica:

La verdadera potencia del módulo Jaltest Marine radica en la integración directa de información técnica especializada en el software de diagnóstico. Esto convierte el sistema en mucho más que un simple escáner – se transforma en una socio técnico para el dispositivo de lectura profesional para talleres de deportes acuáticos.

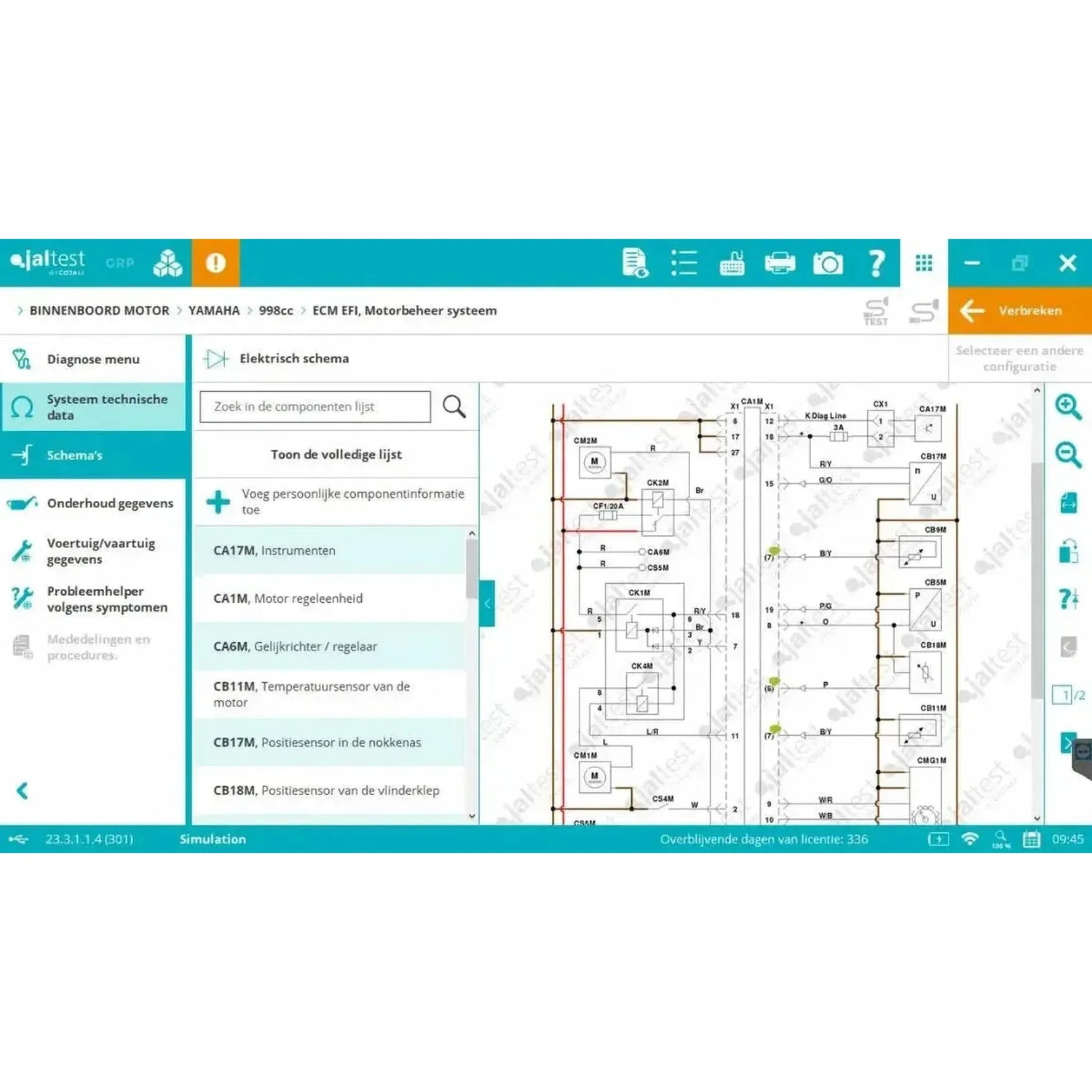

• Esquemas eléctricos interactivos: Jaltest ofrece esquemas dinámicos e interactivos del sistema de motor y electrónica de a bordo. Los usuarios pueden ampliar la vista en componentes, fusibles, conexiones de masa y cableado, con acceso directo a:\n
  • Esquemas de conexión de conectores
  • Procedimientos de prueba para componentes específicos

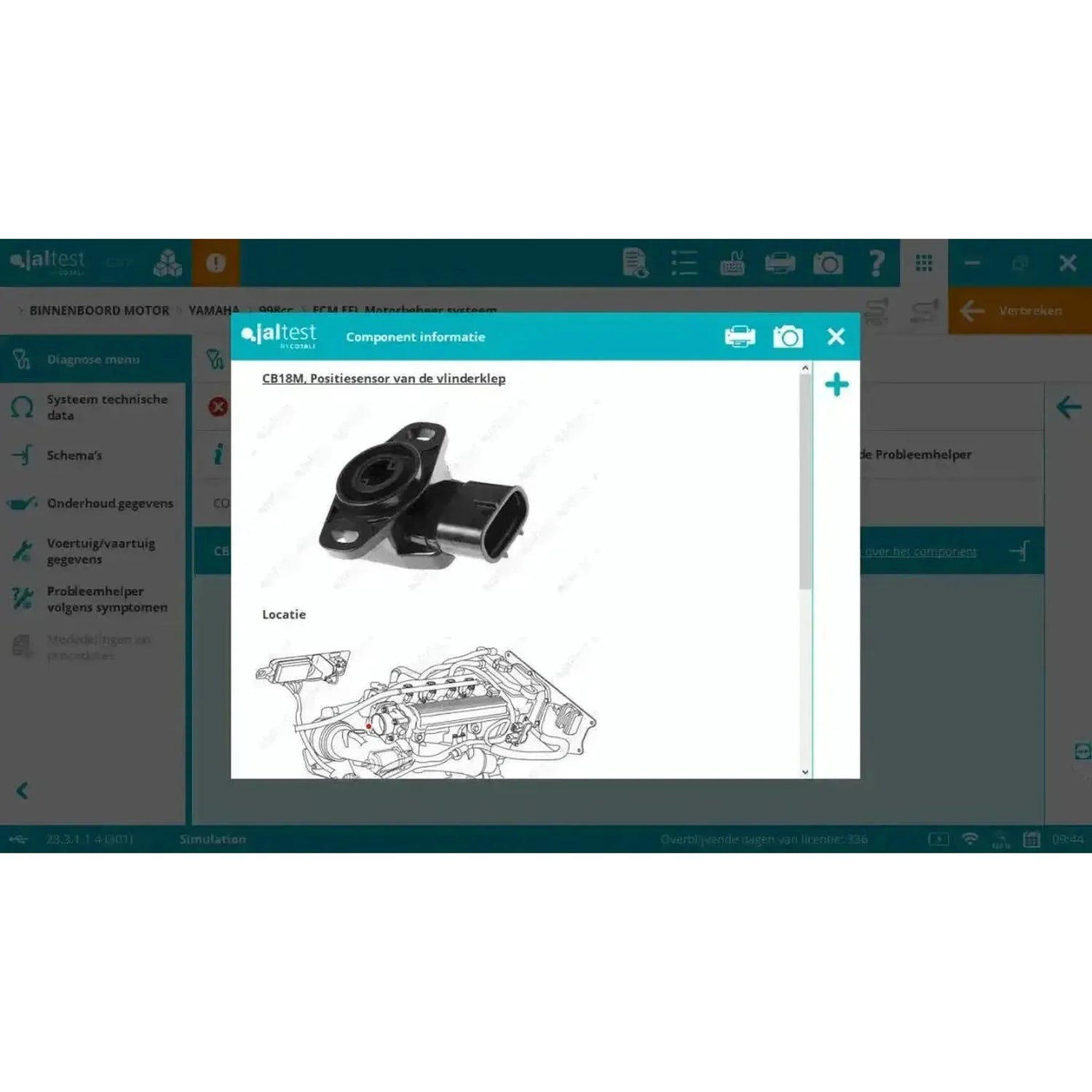

  • Fotos de componentes y descripciones de ubicación

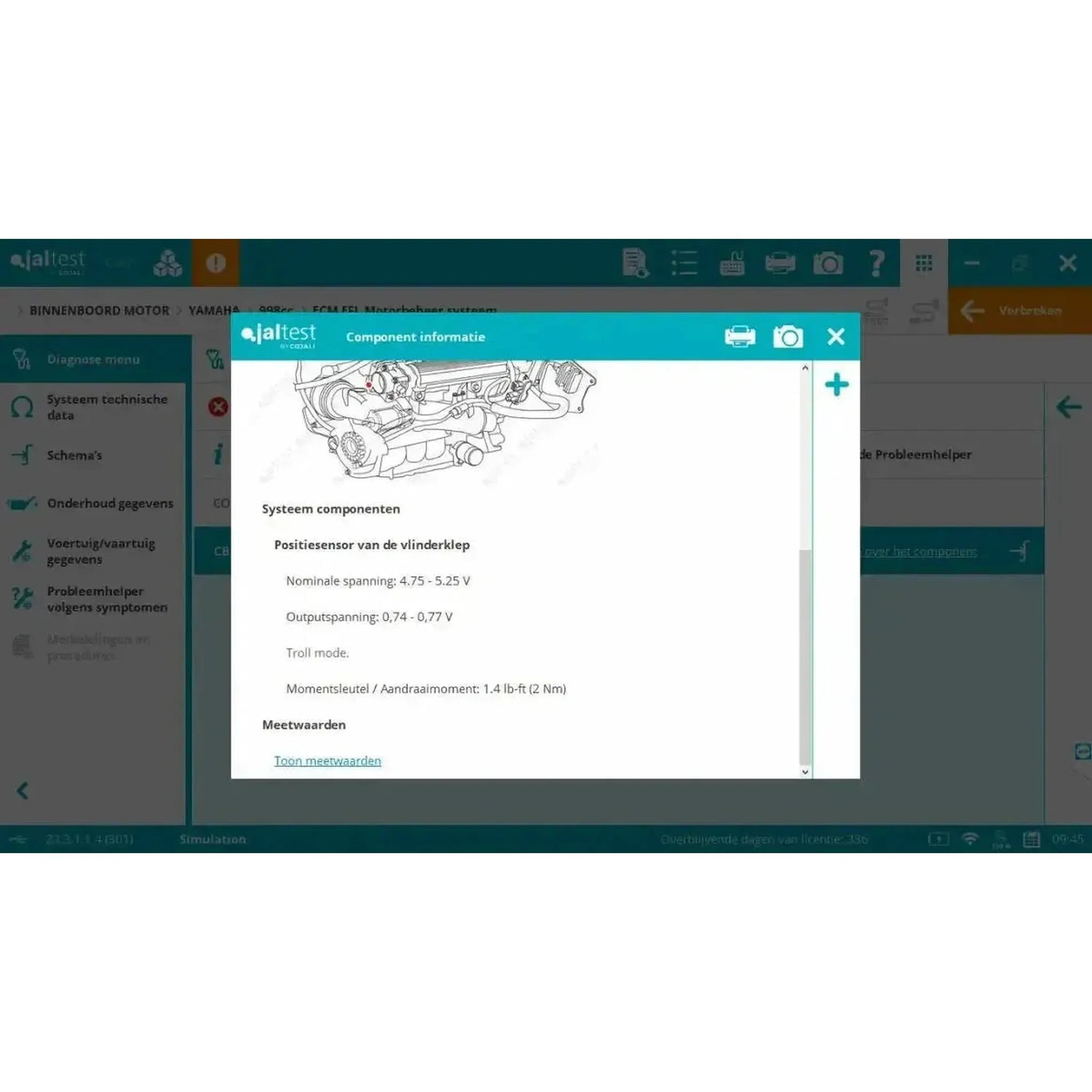

  • Valores de medición nominales (resistencia, voltaje, etc.)

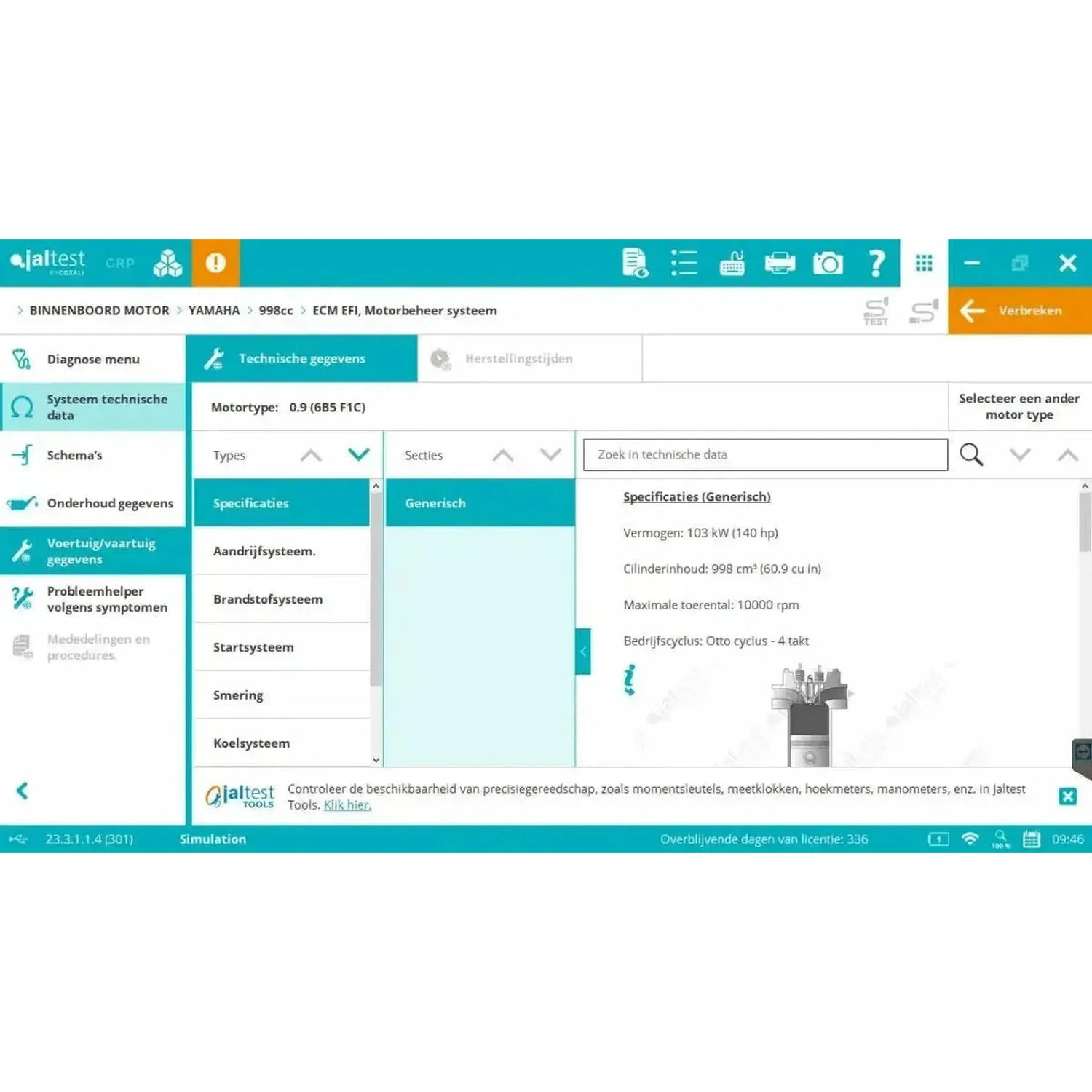

• Datos técnicos del motor:Jaltest contiene una enciclopedia digital completa con información específica del motor, incluyendo:\n
  • Pares de apriete para piezas como bujías, culatas y bridas de escape
  • Datos de calibración para, entre otros, juego de válvulas, avance del encendido o régimen de ralentí
  • Especificaciones de fluidos para aceite de motor, refrigerante, aceite de transmisión y lubricantes
  • Datos de componentes con especificaciones técnicas de sensores, actuadores y funciones de la ECU
• Guías de reparación por código de error: Cuando se genera un código de error, Jaltest crea un guía de reparación paso a paso, incluido controles de cableado, pruebas de componentes y soluciones propuestas, ajustado al modelo de motor específico.
• Diagnóstico basado en síntomas: Sin códigos de error, el diagnóstico puede iniciarse basándose en síntomas como el motor no arranca, humo negro o vibraciones. Jaltest guía al técnico a través de una procedimiento de prueba guiado con controles lógicos.
• Boletines técnicos y procedimientos: Acceso a los emitidos por Jaltest boletines técnicos sobre problemas frecuentes, averías recurrentes y recomendaciones de mantenimiento específicas de cada marca.
• Datos de mantenimiento: Generado automáticamente, calendarios de mantenimiento específicos del fabricante, basado en horas de funcionamiento. El software especifica tareas exactas por intervalo, como el cambio de impulsor, filtros, correas en V, ánodos y otras piezas de desgaste.
• Procedimientos de servicio: Detallado, instrucciones paso a paso para realizar el mantenimiento periódico, incluyendo una visión general de piezas necesarias, cantidades, pares de apriete y valores de ajuste.

---

Módulos de software especializados:

El Módulo Jaltest Marine forma parte de una plataforma modular y puede ampliarse con módulos de software especializados que capacidad de diagnóstico, organización del taller y asistencia técnicahacia un nivel superior. Estas ampliaciones están completamente integradas en el entorno de diagnóstico Jaltest y diseñadas para el uso profesional en el sector marítimo.

• Jaltest GRP (Planificación de Recursos del Taller): Un dispositivo integrado sistema de gestión de taller con el que los usuarios clientes, embarcaciones, órdenes de trabajo, planificación y facturación gestionar centralmente. Los informes de diagnóstico se vinculan automáticamente a la orden de trabajo correspondiente, lo que resulta en un historial de mantenimiento completamente digital por embarcación.

Jaltest Info Online: Un completo base de conocimientos técnica con acceso directo a:

• Manuales de reparación
• Explicación de códigos de error
• Esquemas eléctricos y ubicación de componentes
• Datos de ajuste e intervalos de mantenimiento
• Boletines técnicos por marca y modelo

Toda la información es específica del vehículo y motor, y se actualiza continuamente por los desarrolladores de Jaltest.

---

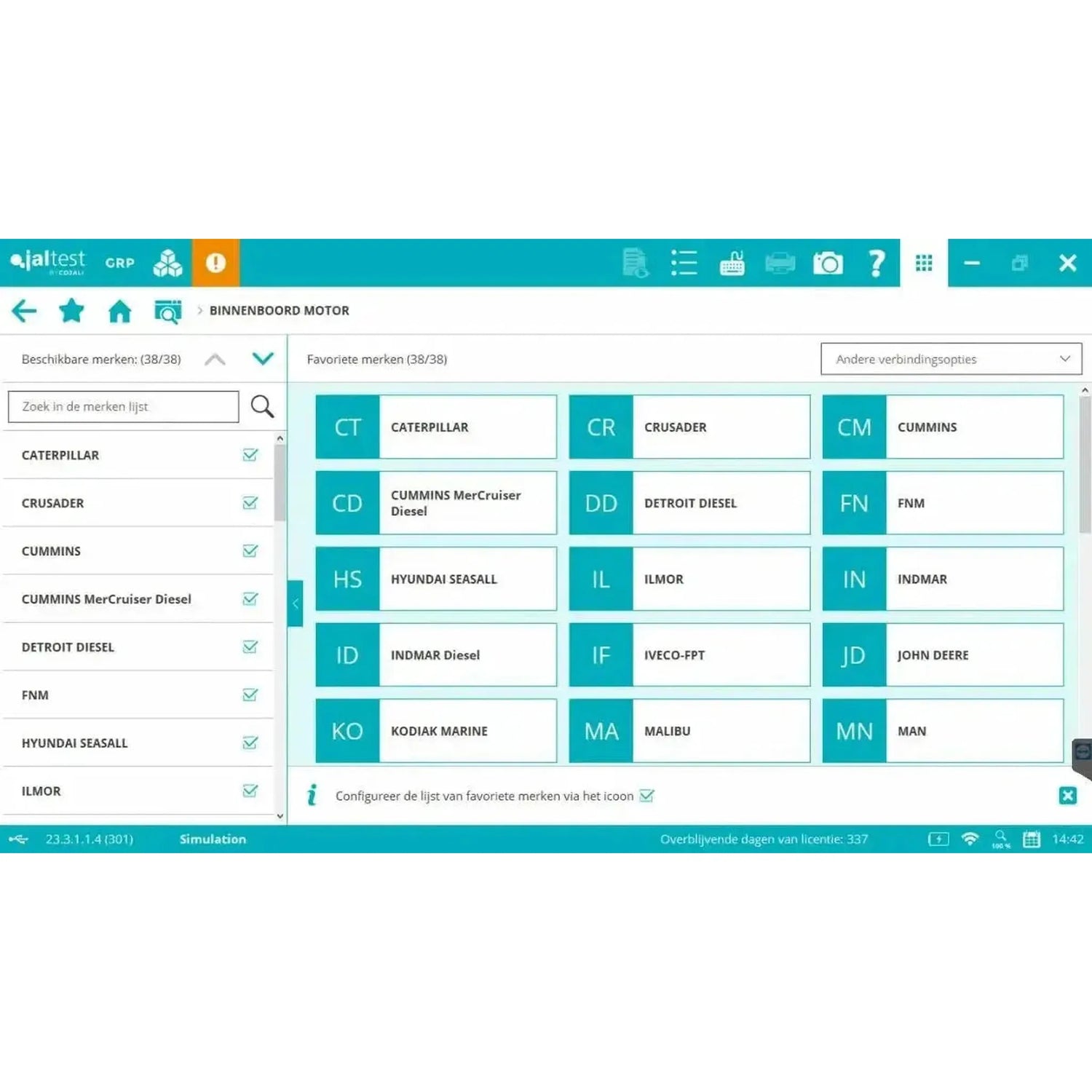

Marcas de vehículos compatibles:

• Motores intraborda:Caterpillar, Crusader, Cummins, Cummins MerCruiser Diesel, Detroit Diesel, FNM, Hyundai Seasall, Ilmor, Indmar, Indmar Diesel, Iveco-FPT, John Deere, Kodiak Marine, Malibu, MAN, Marine Power, Mercury Diesel, Mercury MerCruiser, Mercury Racing, MTU, OMC, OMC Diesel, Panther Airboats, PCM, Rotax, Scania, Scarab, Sea-Doo (BRP), Steyr, Toyota Marine, Vetus, VM Motori, Volkswagen, Volvo Penta, Volvo Penta Gasoline, Weber, Yamaha, Yanmar

---

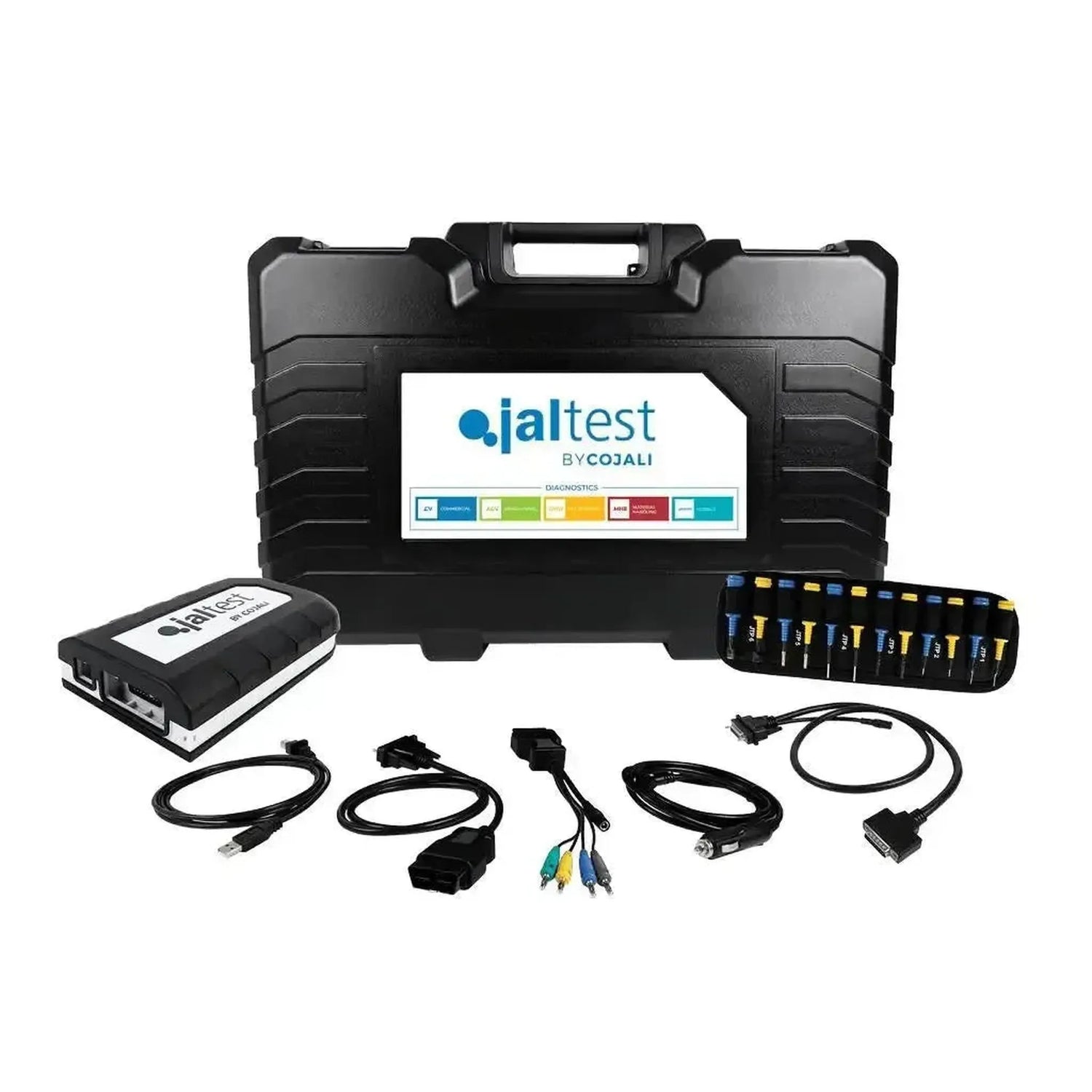

Contenido del paquete:

• Interfaz Jaltest Link V9
• Adaptador Jaltest 15 Pines DB15 - 16 Pines OBD2
• Cable de extensión Jaltest 26 Pines DB26
• Jaltest USB-A - USB-B
• Kit de conectores múltiples Jaltest
• Maletín de almacenamiento Jaltest (Compacto)
• Cable adaptador encendedor de cigarrillos Jaltest

---

Información de licencia:

El módulo Jaltest Marine para motores intraborda, transmisiones de popa y generadores funciona con una licencia de software anual. Esta licencia proporciona acceso completo a todas las funciones de diagnóstico, mantenimiento y calibración para todas las marcas y sistemas compatibles en el sector marítimo. La licencia incluye:

• Tres grandes actualizaciones de software al año, con cobertura mejorada para motores, transmisiones de popa y generadores, incorporación de nuevas marcas y datos técnicos actualizados.
• Acceso a soporte técnico, incluyendo ayuda con activación, análisis de códigos de error, actualizaciones de software e interpretación de parámetros específicos del motor.

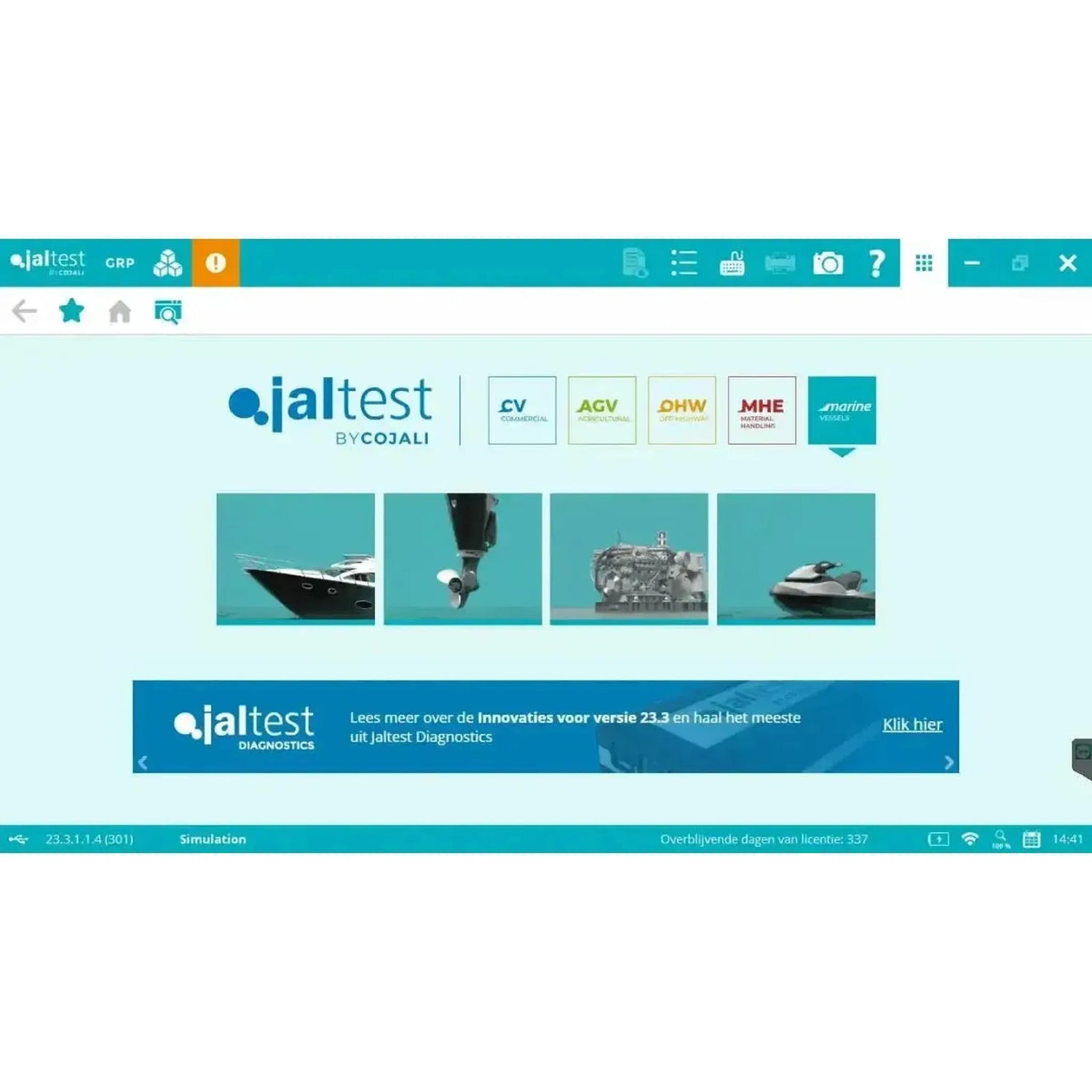

Estructura modular:

El software Jaltest es ampliable de forma modular. Además de motores intraborda y generadores (Marine), se pueden activar licencias adicionales para otras categorías de vehículos, como:

• Vehículos comerciales (CV)

• Vehículos agrícolas (AGV)
• Máquinas fuera de carretera (OHW)
• Equipos de manipulación de materiales (MHE)
• Aplicaciones marítimas (Marine)

---

Especificaciones técnicas
