Dispositivo de lectura Jaltest MHE (Material Handling Equipment)

Qué contiene el paquete

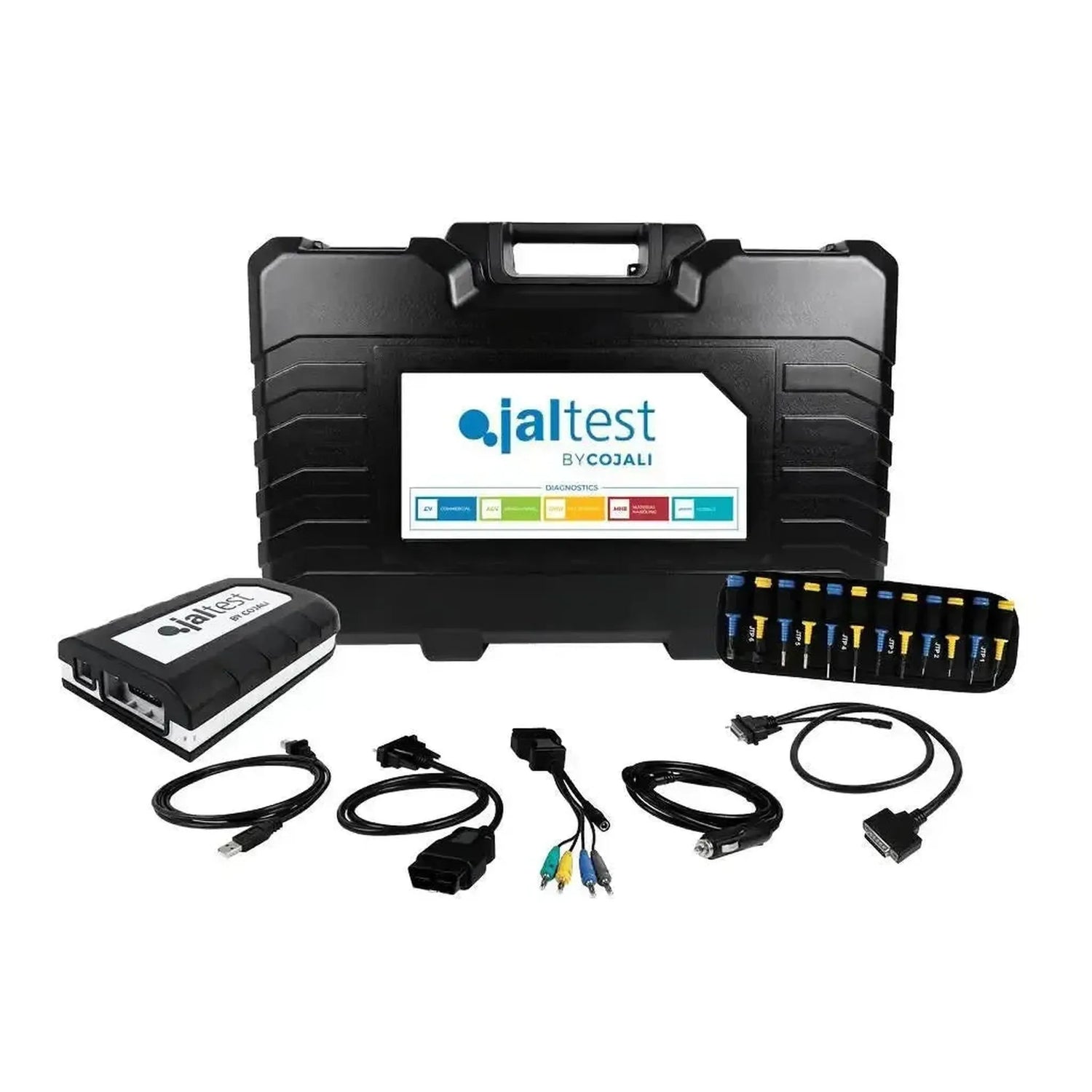

La maleta contiene el hardware con el que establece la conexión y, además, los derechos de software que desbloquean el módulo MHE. El hardware es idéntico al del conjunto suelto 70301001, que es la única maleta Jaltest que también contiene el cable de alimentación USB JDC60AM2. A continuación se detalla cada componente, qué es y su número de referencia.

Hardware

• Jaltest Link V9 (70001015): La interfaz de diagnóstico que conecta a la toma de diagnóstico de la máquina, con DB26 de 26 pines hacia el cable y USB-C hacia el PC.
• Kit Multipin (70002001): Veinte multipines JTP01 a JTP10, cada uno en dos colores, el cable de conexión JTP101 y dos cables de alimentación — JDC10AM2 con pinzas de batería y JDC20AM2 para el encendedor de cigarrillos.
• Cable OBD, 16 pines (JDC213.9): El cable estándar para la conexión de diagnóstico convencional.
• Cable USB-C (JDC107.9B): La conexión entre la Interfaz y su portátil.
• Cable de extensión de 100 cm (JDC100): Con conector DB26 de 26 pines, el conector ancho en la propia Interfaz.
• Cable de alimentación USB (JDC60AM2): Alimenta la Jaltest Link V9 a través de un puerto USB-A, para máquinas cuya toma de diagnóstico no proporciona tensión. Este cable solo está en la maleta MHE.
• Maleta (70003015): La versión compacta, 505 x 381 x 146 mm.

Software

• Software (75001001): La adquisición única que desbloquea el módulo MHE.
• Activación de la licencia, doce meses (75001009): El derecho a trabajar con ella el primer año.
• INFO Online MHE (29477): La información técnica del software. Está incluida, no se vende por separado y es gratuita en 2026.

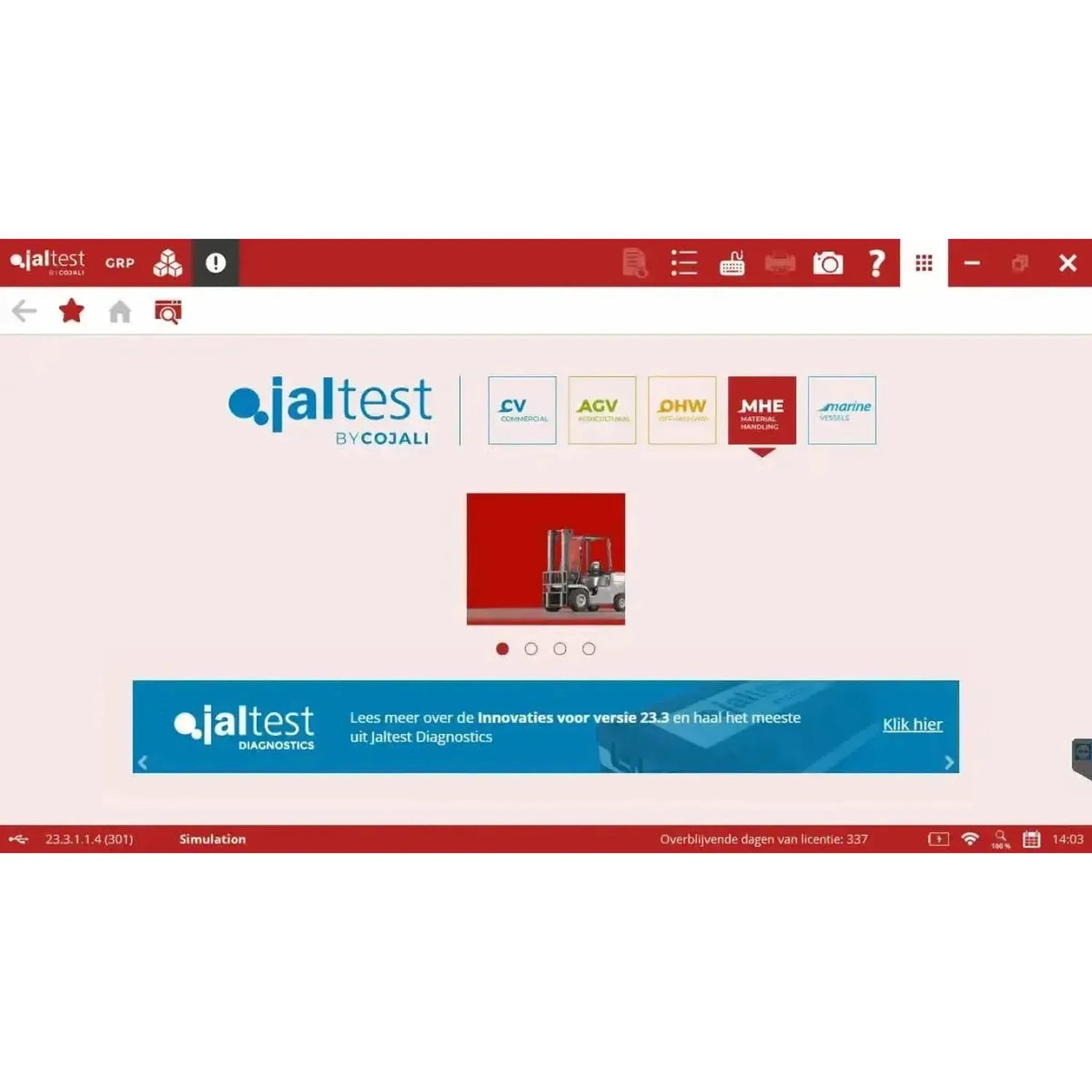

• Jaltest GRP: El software de taller de Cojali para clientes, máquinas e informes.

Un portátil y los cables específicos de marca no están incluidos. Vea Cables y ordenador más adelante en esta página.

Para qué máquinas y sistemas

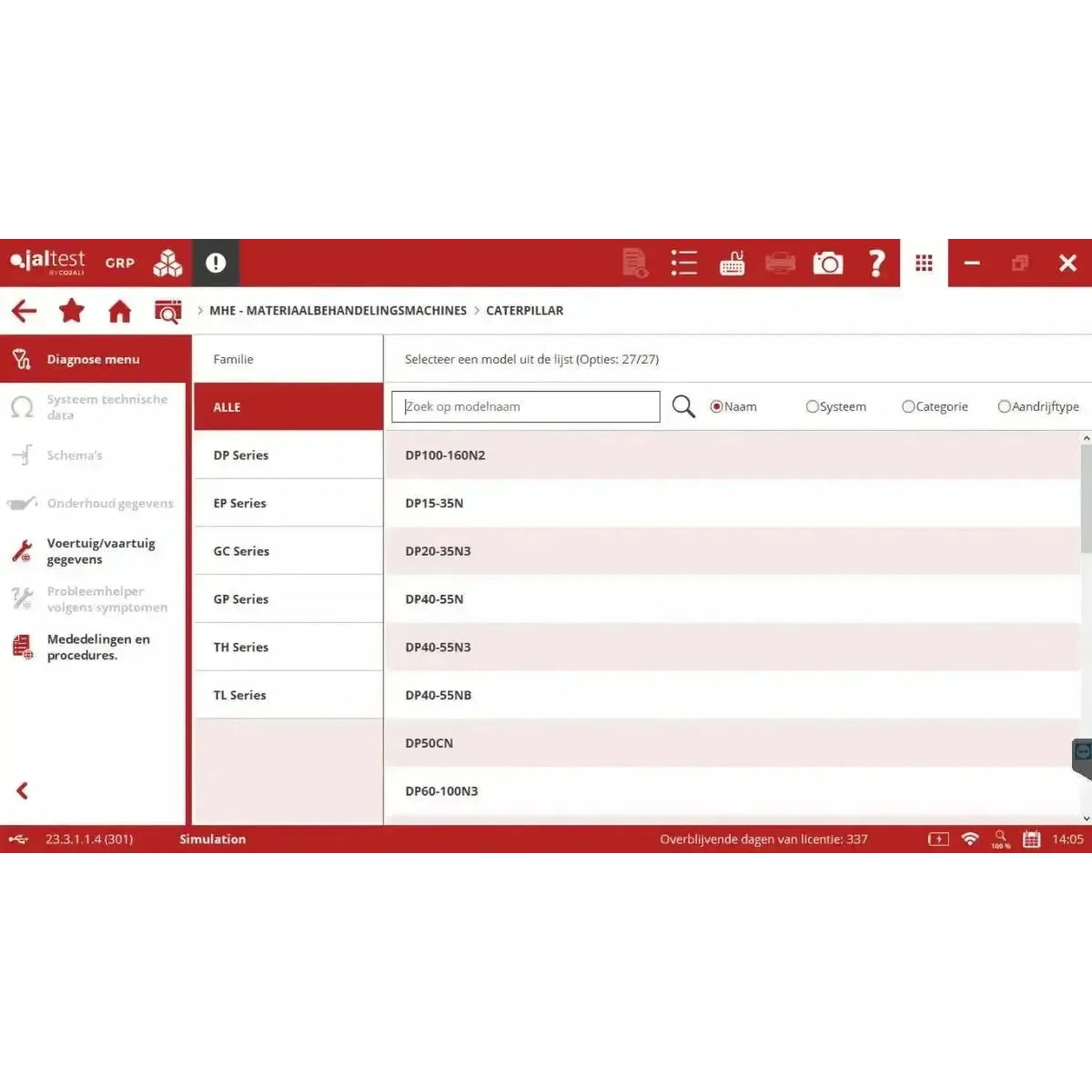

Jaltest MHE cubre toda la manutención interna — carretillas elevadoras, traslúes, alcances, plataformas elevadoras y equipo portuario — con una única lista de cobertura para todos los tipos de máquinas juntos, no una lista separada por tipo. Una marca en la lista significa que hay cobertura, no que cada modelo y año de fabricación sean completamente soportados. La clasificación por continente se refiere al país de origen de la marca, no al propietario actual.

Las máquinas

• Carretillas elevadoras: Carretillas elevadoras contrapesadas con motor de combustión interna y carretillas elevadoras eléctricas con contrapeso.
• Traslúes: Traslúes, paletizadores eléctricos, apiladores y carretillas de recogida por pedido.
• Alcances: Alcances telescópicos, incluyendo las versiones agrícola e industrial.
• Plataformas elevadoras: Plataformas de brazo articulado y plataformas de tijera.
• Equipo portuario: Carretillas elevadoras portuarias, apiladores de contenedores, manipuladoras de carga y grúas portuarias.

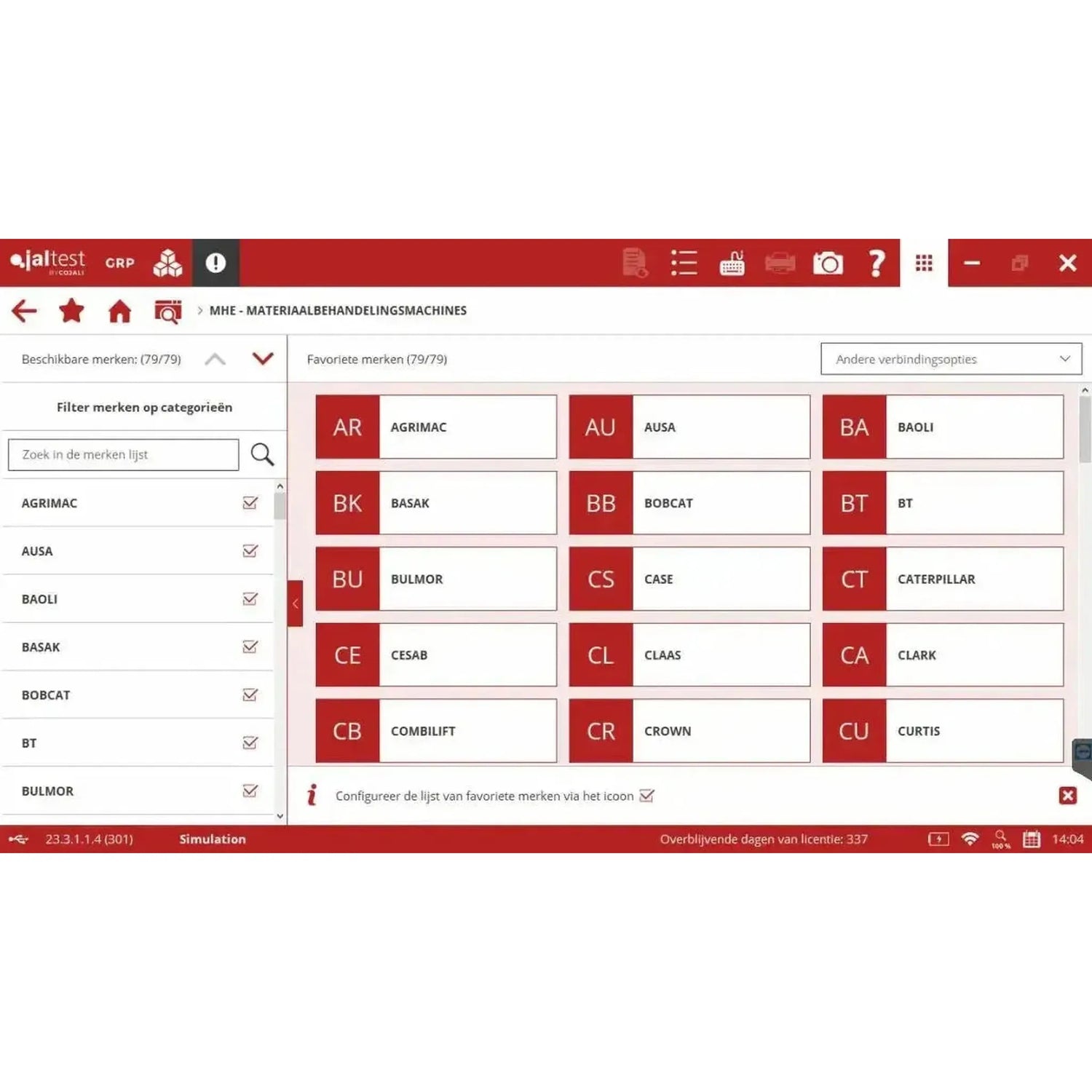

Qué marcas puede leer

Marcas conocidas en la cobertura de Jaltest MHE: Baoli, BT, Caterpillar, Cesab, Clark, Combilift, Crown, Doosan, Genie, Hangcha, Haulotte, Heli, Hyster, JCB, JLG, Jungheinrich, Kalmar, Komatsu, Konecranes, Liebherr, Linde, Manitou, Merlo, Mitsubishi, Nissan, Skyjack, Still, Toyota, UniCarriers e Yale.

Las 105 marcas completas, divididas por continente:

Europa incluye el Reino Unido, Turquía y Rusia. China es independiente de Asia, que incluye Japón, Corea del Sur, India y Taiwán. Bajo Otros están las marcas de Australia y África y algunos nombres cuyo origen no se pudo determinar.

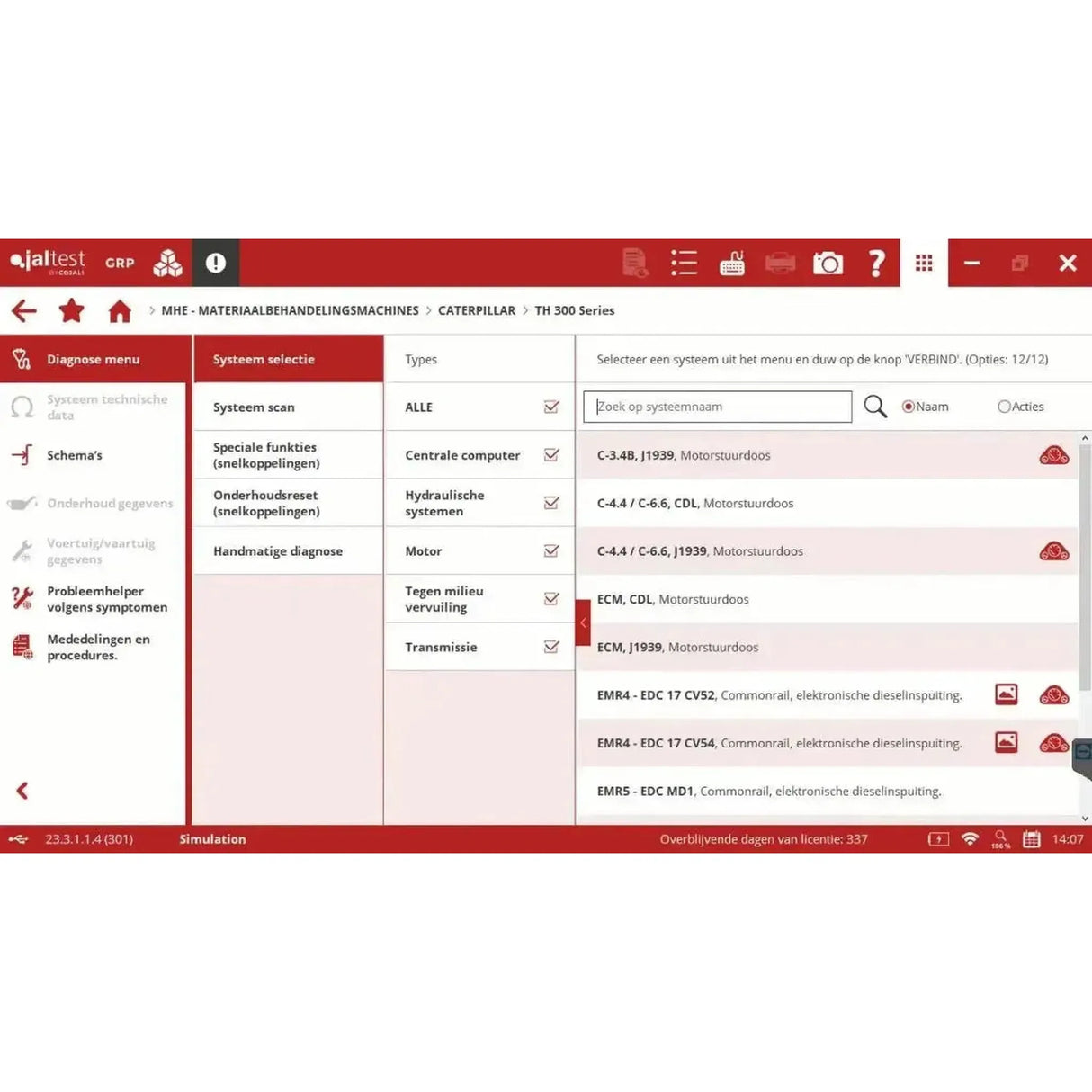

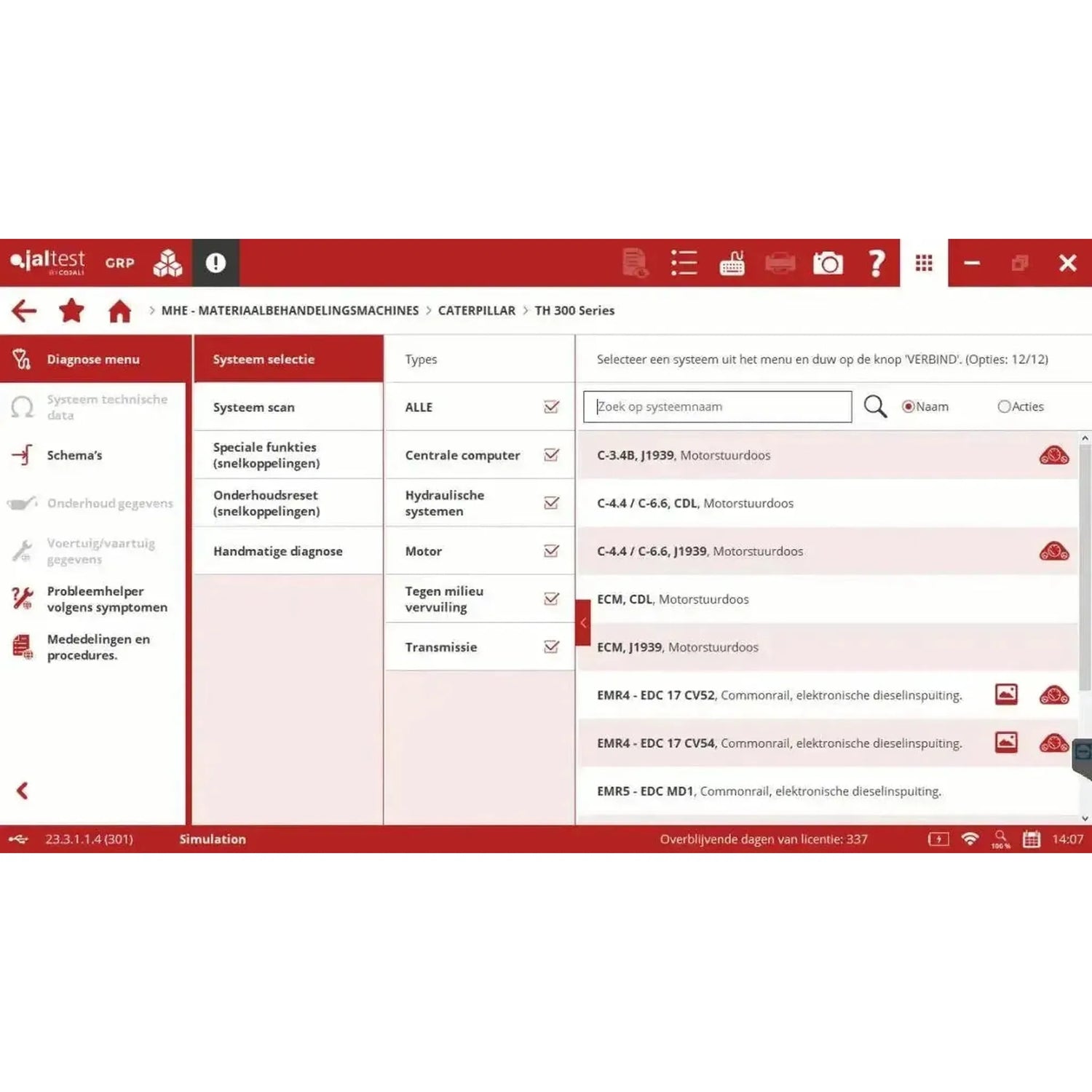

Los sistemas de la máquina

• Control del motor: Las unidades de control del motor de motores diésel, GLP y gas.
• Ordenador central: El ordenador central del vehículo que controla la máquina.
• Módulos de potencia: El control de tracción y bombas de máquinas eléctricas, incluyendo Zapi y Curtis.
• Dirección: La dirección asistida eléctrica.
• Transmisión: El control de transmisión.
• Postratamiento: El módulo de filtro de partículas y AdBlue en máquinas diésel.
• Panel de instrumentos: La pantalla y la unidad de cuentakilómetros.
• Hidráulica: Los sistemas hidráulicos de la máquina.

Qué puede hacer con el equipo

Con el módulo MHE lee los módulos de control de la máquina, monitorea valores de medida en tiempo real y controla componentes. Además incluye un manual de referencia con buscadores de averías, esquemas e información de mantenimiento del sistema en el que trabaja.

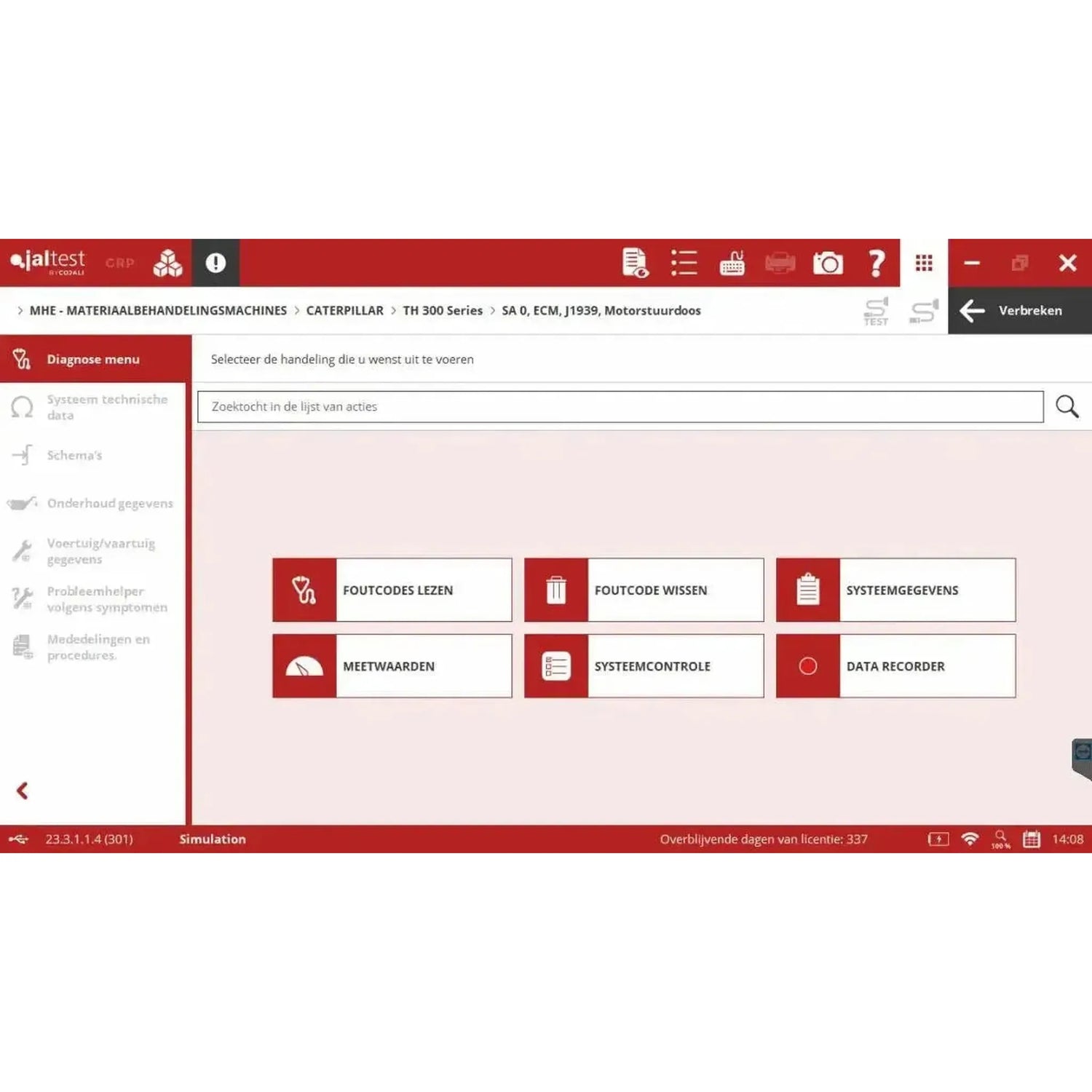

Diagnóstico y servicio

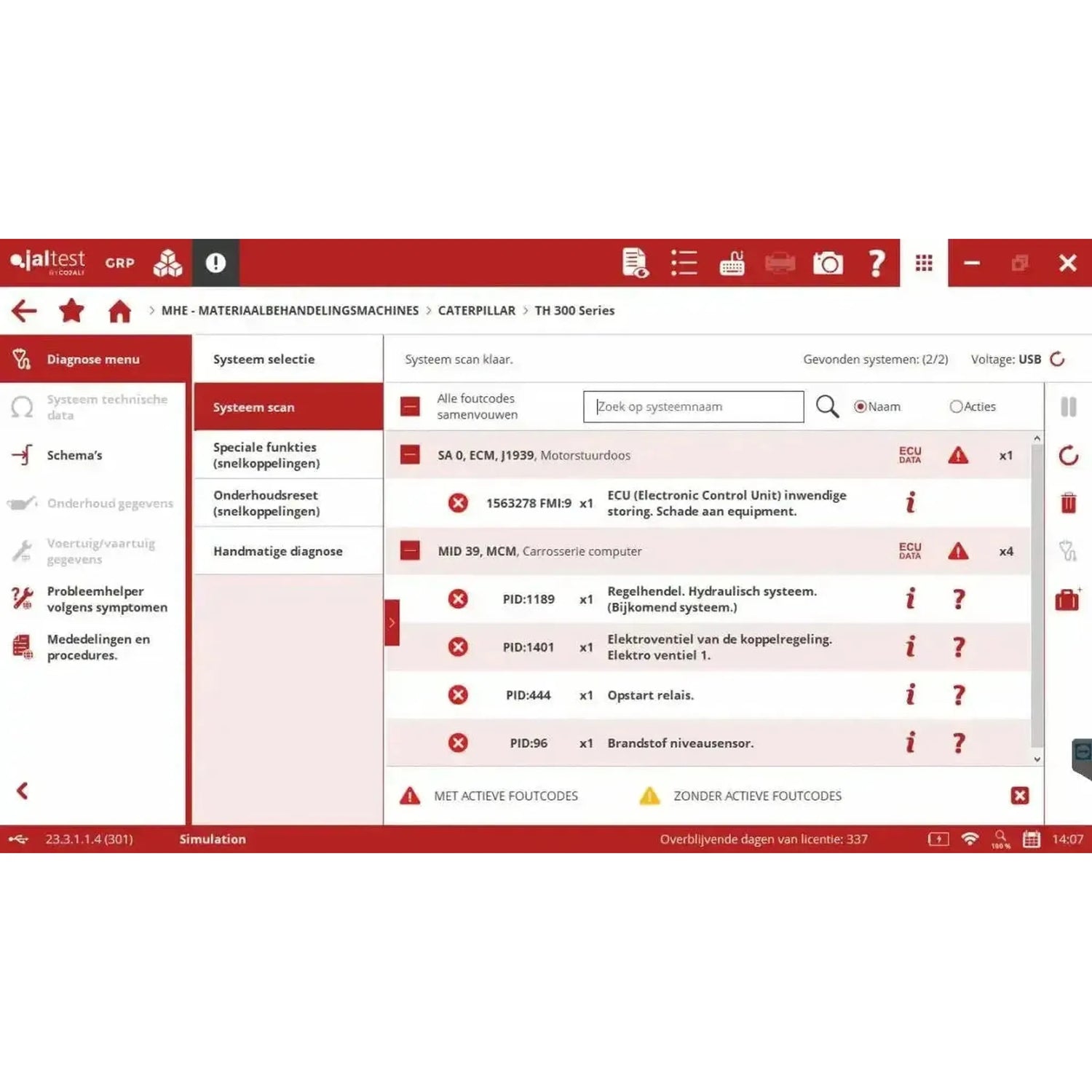

• Lectura de códigos de error: Los sistemas se reconocen automáticamente, con un buscador de averías para cada código de fallo.
• Valores de medida: Los valores de los sensores conectados, monitoreables en tiempo real.
• Control de componentes: Pruebas bidireccionales donde usted hace funcionar un componente desde el portátil.

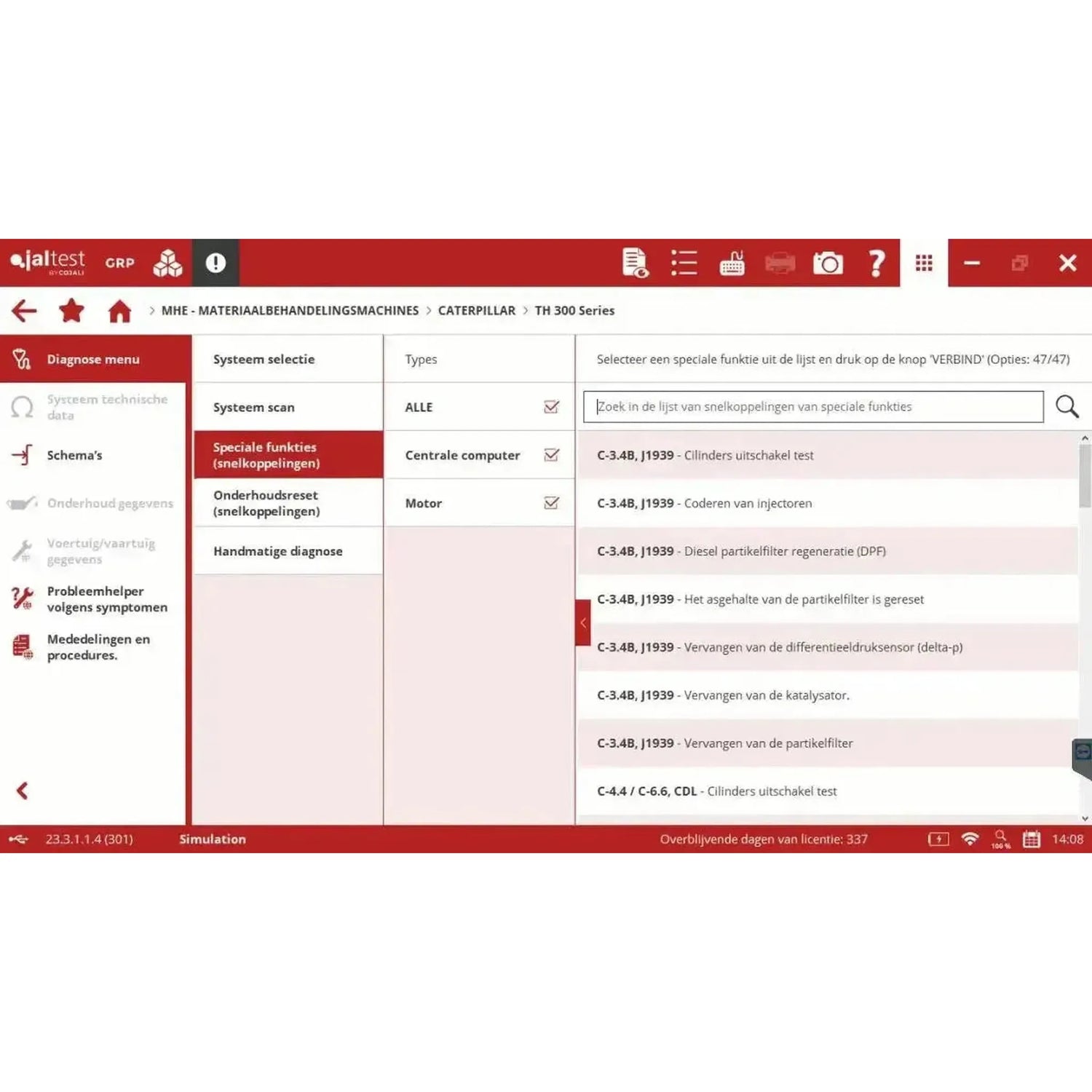

• Parámetros y calibraciones: Entre otros, regeneraciones de filtro de partículas, resets del tratamiento posterior, calibraciones de inyectores y calibraciones hidráulicas.
• Datos de la ECU: Número de serie, versión de software y otros datos del módulo de control.
• Mantenimiento: Los datos de mantenimiento y funciones de mantenimiento de la máquina.

Información técnica incluida

• Buscador de averías: Por código de fallo y por síntoma.
• Datos técnicos: Del sistema y de la máquina.

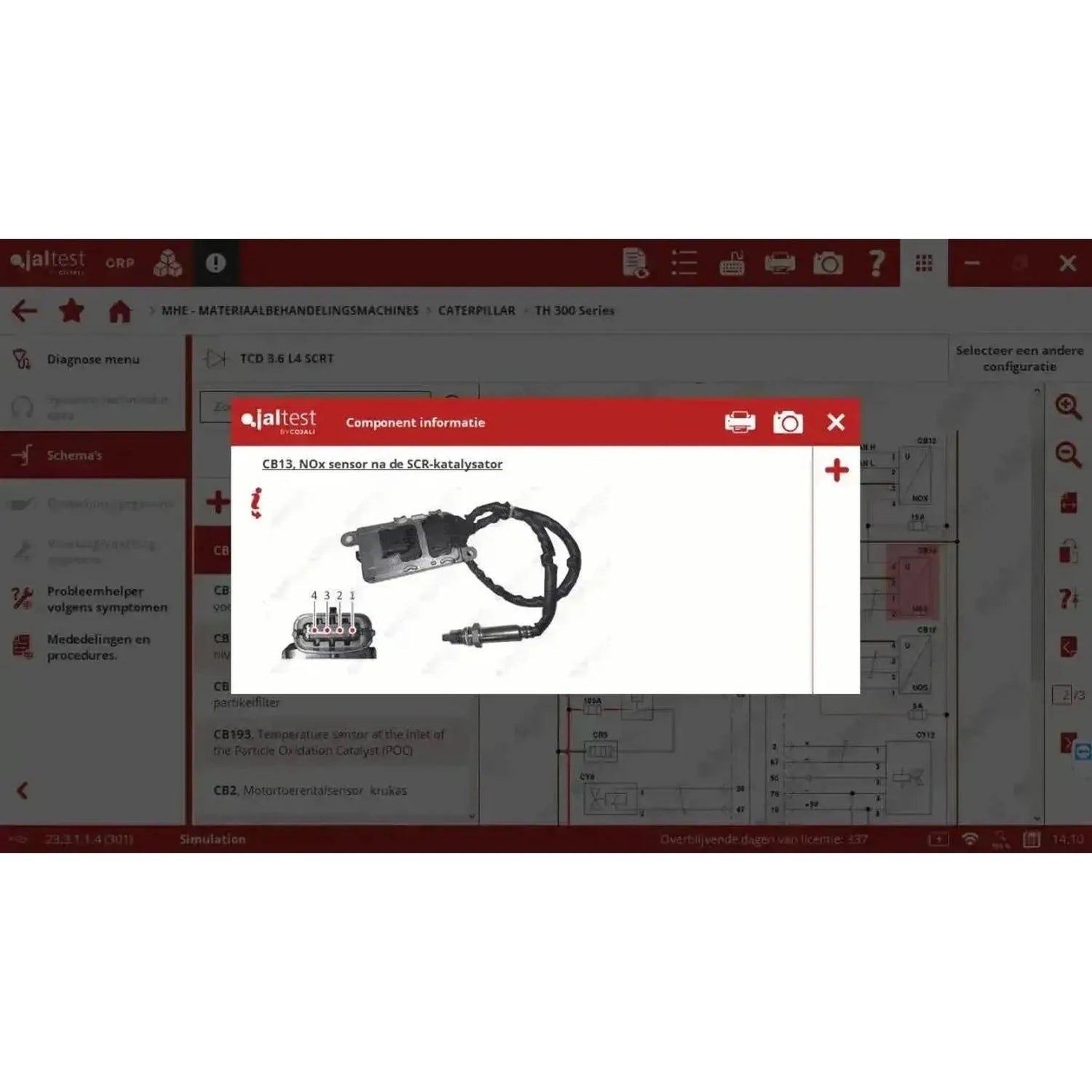

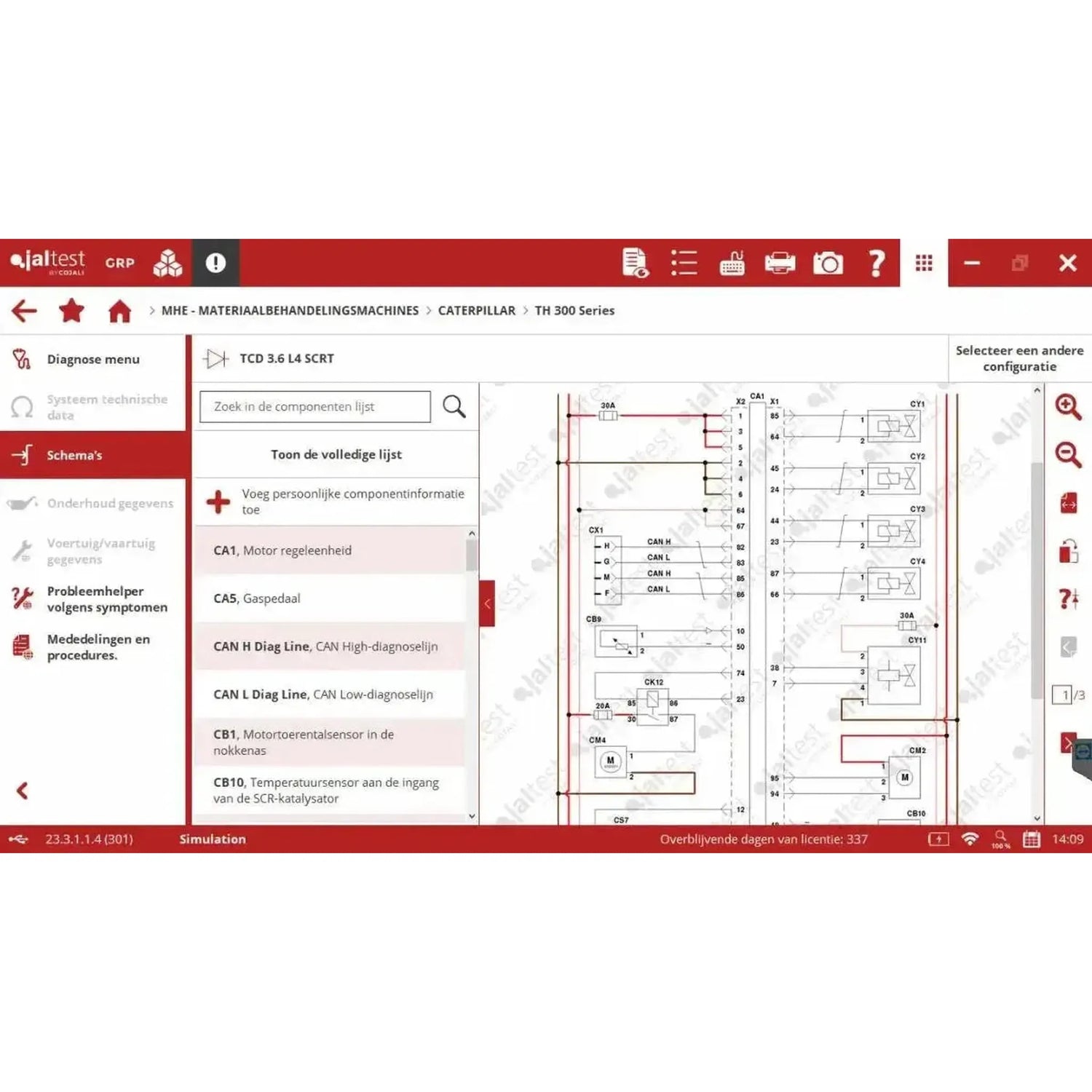

• Esquemas: Los esquemas eléctricos del sistema.
• Información de mantenimiento: Los datos de mantenimiento de la máquina.
• Procedimientos: Procedimientos de autorización y metodologías.
• Diagnóstico manual: Búsqueda sin que el sistema se reporte a sí mismo.

La diferencia con el modo experto

El diagnóstico normal es lectura, medida y control. En el modo experto también puede modificar parámetros en los módulos de control: la calibración de sensores y actuadores, el ajuste de parámetros operativos y la regeneración del filtro de partículas. Este modo está incluido.

Cables y ordenador

En el maletín se incluye el cable OBD de 16 pines para la conexión estándar. Muchas carretillas elevadoras y apiladoras tienen un conector propietario, y para estas hay un cable separado; para el transporte interno nunca se ha hecho obligatoria una conexión OBD estandarizada, por lo que estos conectores siguen en uso incluso en máquinas nuevas. El software se ejecuta en un PC Windows.

• Juego de cables para carretillas elevadoras (70002022): Cables para JLG y Haulotte, Linde redondo, Jungheinrich y Still.
• Juego de cables para plataformas elevadoras y manipuladores telescópicos (70002028): Cables para motores Deutz, Kubota, JLG y Haulotte, Genie, y el conector Deutsch verde de 9 pines.
• Cables individuales: También disponibles por separado, entre otros para Toyota, Crown, Hyster y Yale, Linde, Doosan, Mitsubishi con Caterpillar, y los controladores Zapi y Curtis.
• Ordenador: El software se ejecuta en Windows. Cojali suministra el Jaltest Rugged PC y la A140 Rugged PAD; ambos están disponibles por separado en nuestra tienda online.

El cable correcto para su máquina depende del conector de diagnóstico en esa máquina y no de la marca en el mástil. Verifique el conector en la máquina antes de hacer su pedido: Si es la conexión OBD2 de 16 pines, le basta con el JDC213.9 suministrado; si es un conector propietario, necesitará un cable propietario: viene en uno de los dos juegos de cables o puede pedirse por separado.

Licencia y renovación

La licencia de software tiene una duración de doce meses desde la activación y después se renueva anualmente con la licencia de actualización (75101001). Mientras la licencia esté activa, recibe todas las nuevas versiones de software y mantiene acceso a la información técnica.

• Renovación: Anualmente, con la licencia de actualización (75101001), por doce meses cada vez.
• Duración: Doce meses desde la activación.
• Instalaciones: Máximo cinco ordenadores. El hardware Jaltest siempre es necesario para ejecutar el software.
• Registro: En la activación, después de cada nueva versión de software, y posteriormente cada seis meses.
• Comprar módulo adicional: Un módulo adquirido posteriormente se alinea con su licencia vigente; se cobra prorrateado.
• No renovar: El diagnóstico seguirá funcionando en la última versión instalada, pero se perderá el acceso a la información técnica. Cojali sigue soportando una licencia vencida durante un año.

Ampliaciones opcionales

Además del módulo MHE hay extensiones que puede comprar por separado. No son necesarias para diagnosticar, pero amplían el manual de referencia, el soporte o las herramientas. A continuación encontrará lo que corresponde al transporte interno.

• Jaltest INFO Web MHE: El mismo manual de referencia a través de una plataforma web, por mes o por año.
• Jaltest ATS: Un año de acceso al servicio de asistencia técnica en inglés de Cojali. Se renueva automáticamente; puede darse de baja por escrito hasta treinta días antes de la fecha de vencimiento.
• Jaltest Central Services: Acciones que los especialistas de Cojali realizan por usted, por intervención.
• Herramientas Jaltest: Entre otras, el kit de limpieza AdBlue para agricultura, manipulación de materiales y transporte interno, para limpiar el módulo dosificador.
• Módulos adicionales: Si después desea agregar vehículos comerciales, agricultura o movimiento de tierras, puede hacerlo en el mismo Jaltest Link.

Contenido del paquete

• 1x Interfaz Jaltest Link V9 (70001015)
• 1x Kit Multipin (70002001)
• 1x Jaltest (JDC213.9) | Cable adaptador Link V9 DB26 de 26 pines – OBD2 de 16 pines | Interfaz
• 1x Jaltest (JDC107.9B) | Cable adaptador Link V9 – USB-C | Interfaz
• 1x Jaltest (JDC100) | Cable alargador Link V9 DB26 de 26 pines (100 cm) | Interfaz
• 1x Jaltest (JDC60AM2) | Cable de alimentación USB-A | Interfaz
• 1x Jaltest (70003015) | Maletín compacto
• 1x Jaltest (75001001) | MHE (Material Handling Equipment) | Activación de software
• 1x Jaltest (75001009) | MHE (Material Handling Equipment) | Licencia de software
• 1x Jaltest INFO Online MHE (29477)
