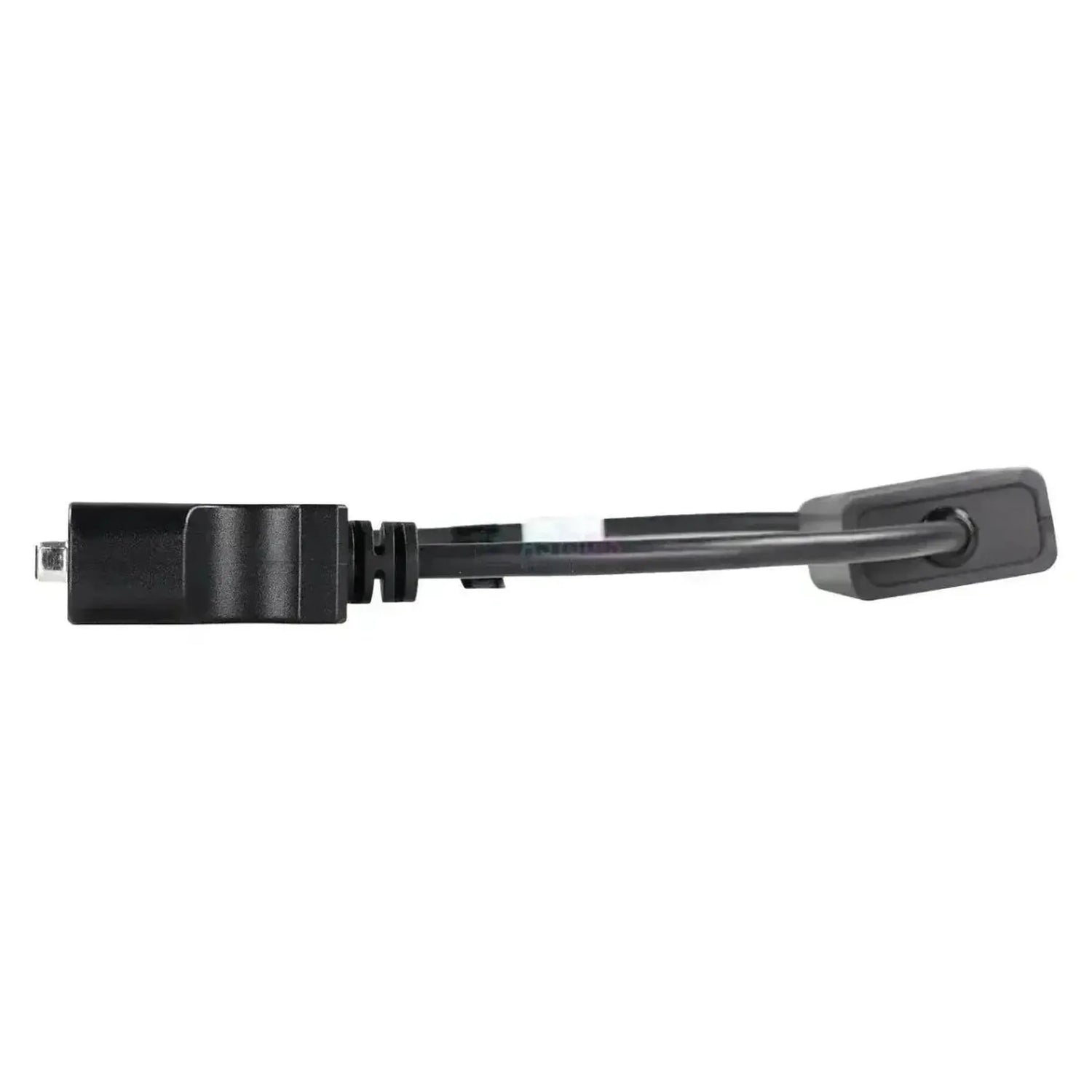

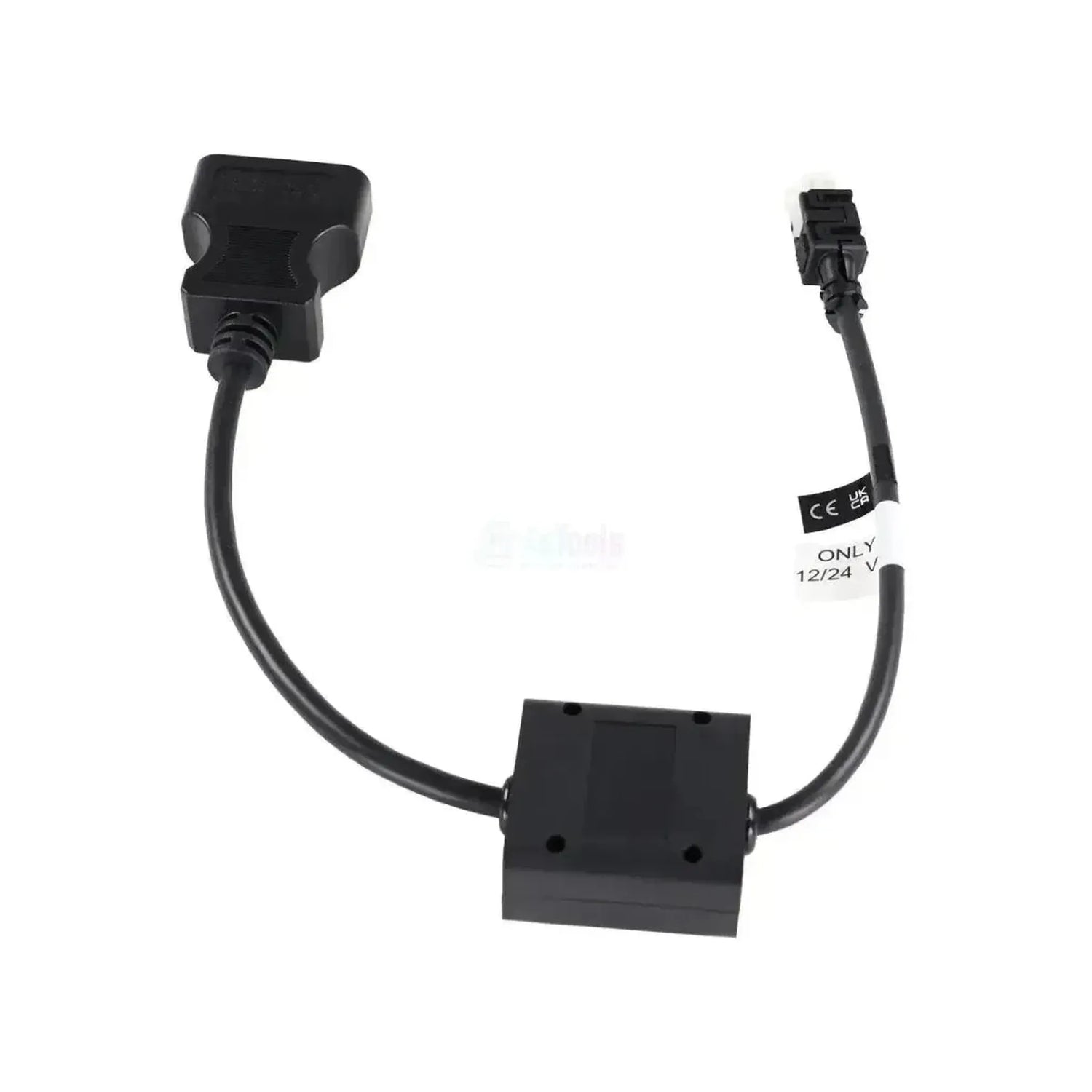

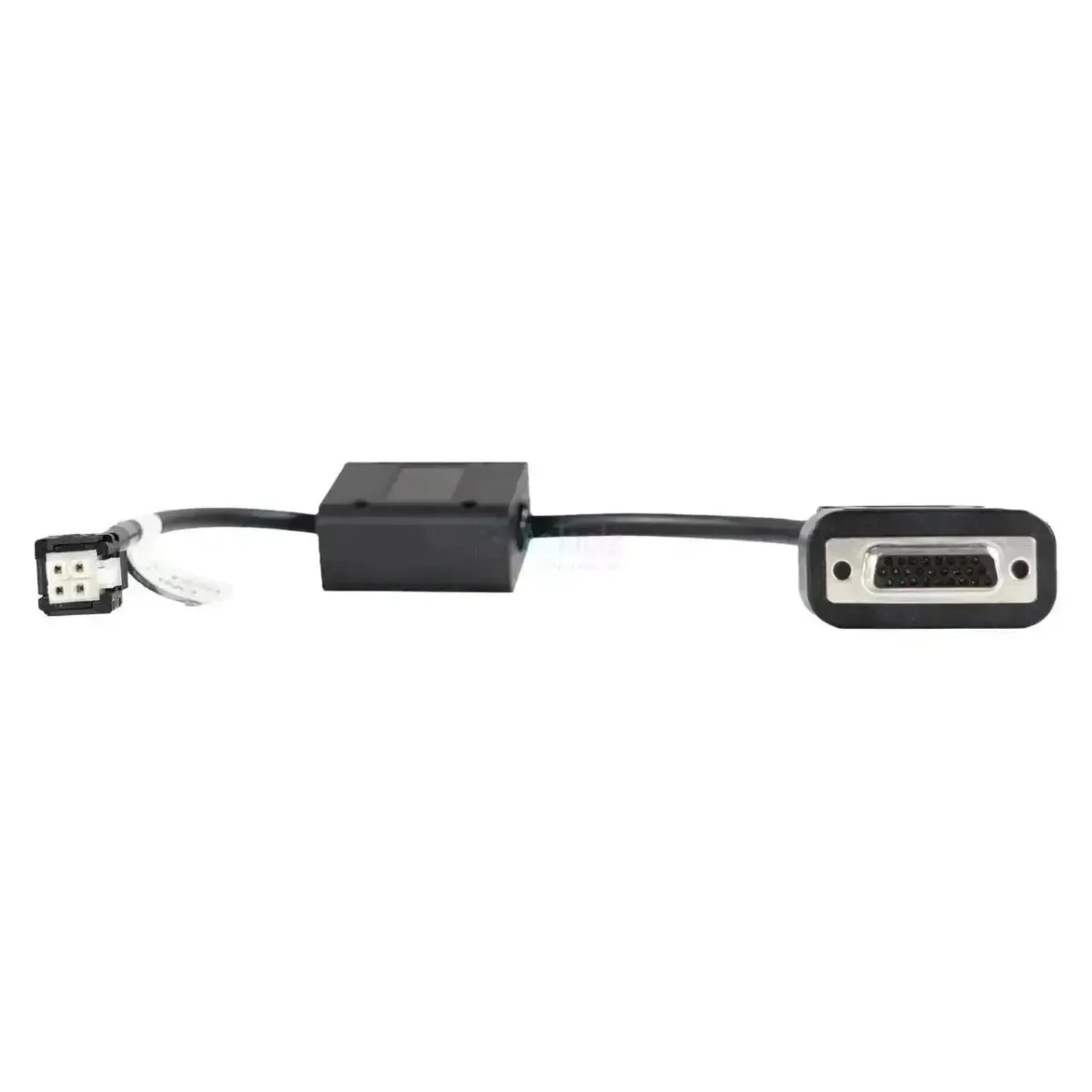

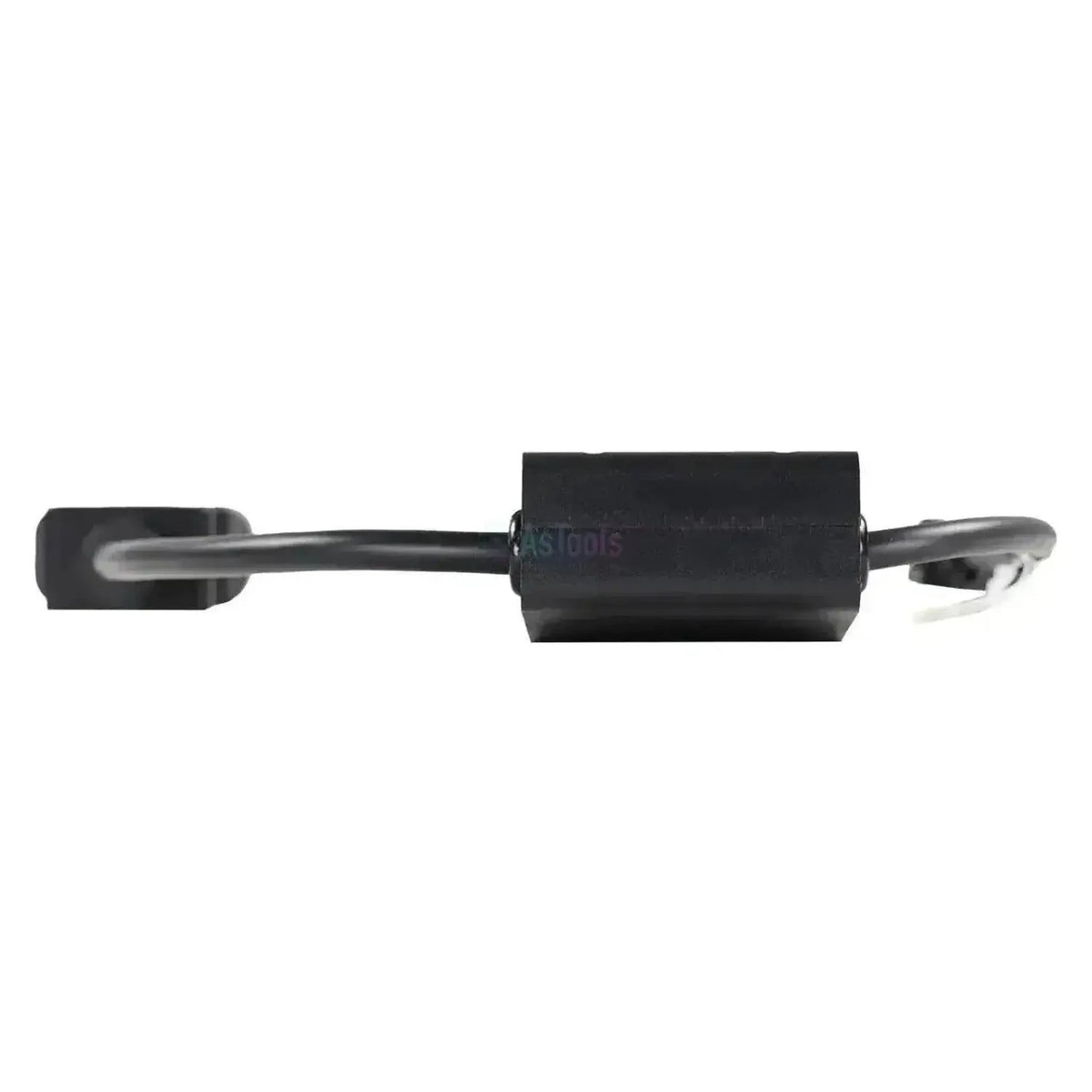

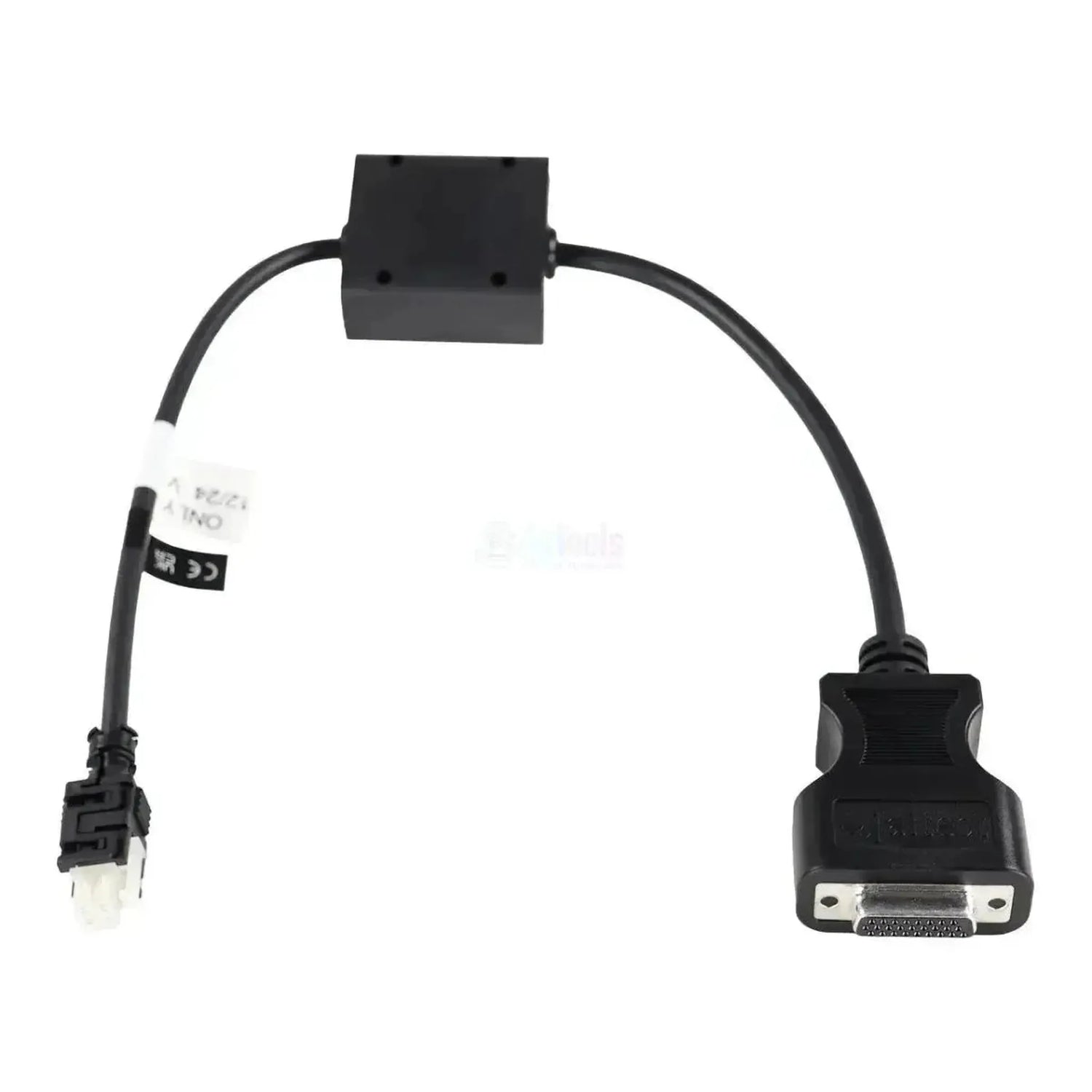

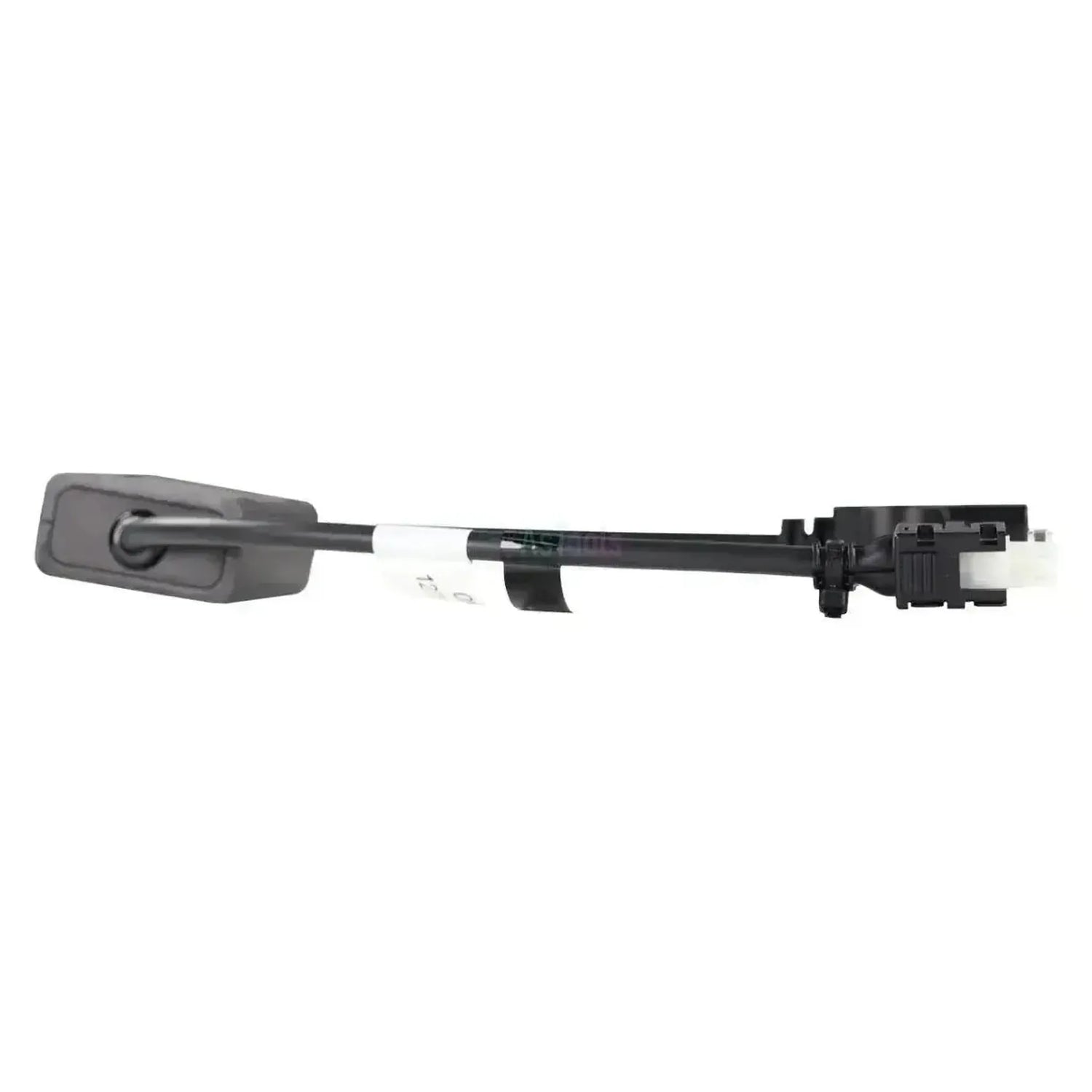

El Jaltest JDC569.9 es el cable adaptador entre la conexión de diagnóstico de 4 pines del módulo de potencia Curtis y la entrada DB26 de 26 pines del Jaltest Link. En el lado de la máquina, el conector de 4 pines se encuentra en el controlador Curtis; en el lado de la interfaz, el cable se conecta directamente al puerto DB26 del Link, sin necesidad de un cable de diagnóstico adicional de 16 pines. El cable es fácil de identificar por su forma: a mitad de su longitud hay una caja negra sellada con electrónica integrada en el cable, el conector de 4 pines está alojado en una carcasa negra con cierre de seguridad y el cable lleva una etiqueta junto al marcado CE con la inscripción 12/24 V ONLY. Oficialmente, el cable se denomina Cable de diagnóstico para Curtis.
A diferencia del JDC566.9, que tiene la misma descripción pero es una simple conexión directa, en este caso la señal pasa a través de la caja electrónica integrada. Esto permite que el equipo de diagnóstico acceda al módulo de potencia Curtis, que Jaltest cataloga como Módulo de potencia (CPM) y cubre por serie individual: 1212, 1220, 1228, 1230, 1232, 1236 y 1243. El conjunto de funciones varía según la serie: en la 1243 no está disponible la configuración de parámetros, mientras que en las series 1212, 1232 y 1236 sí se incluye. El cable está clasificado bajo Jaltest MHE (Material Handling Equipment).
VENTAJAS
CONSIDERACIONES IMPORTANTES
Aplicaciones y funcionalidades
A través de esta conexión accede con el software Jaltest al módulo de potencia Curtis de la máquina. Cada serie de controlador está cubierta por separado.
Unidades de control a las que puede acceder
- Módulo de potencia (CPM): La denominación con la que Jaltest identifica el módulo de potencia Curtis, con códigos de fallo, valores de medición, datos en vivo e información del módulo.
- Curtis 1212, 1220, 1228 y 1230: Las series de controlador más ligeras.
- Curtis 1232, 1236 y 1243: Las series más pesadas; la 1243 tiene un conjunto de funciones diferente.
Qué puede hacer
- Leer y borrar códigos de fallo: Leer la memoria de fallos del módulo de potencia y vaciarla después de la reparación.
- Ver valores de medición: Los valores actuales de los sensores y entradas del controlador.
- Configurar parámetros: En las series para las que Jaltest lo ofrece.
- Monitorización de datos en vivo: Seguir los valores del controlador durante el funcionamiento en cifras y gráficos.
Vehículos y aplicaciones compatibles
Lo determinante es el controlador, no la marca de la máquina. Este cable es compatible con cualquier máquina accionada eléctricamente que disponga de un módulo de potencia Curtis con la conexión de diagnóstico de 4 pines. A continuación se muestran las series que Jaltest cubre para equipos de manutención; compruebe en el lugar cuál es el conector que lleva su controlador.
Diferencia con la JDC566.9
La JDC569.9 y la JDC566.9 tienen la misma descripción en la documentación de Jaltest y son idénticas en ambos extremos: lado de la máquina con conector Curtis de 4 pines, lado de la interfaz con DB26 de 26 pines de la conexión. Lo que hay entre medias varía. El JDC566.9 es un cable adaptador pasivo de 30 cm con un conector de 4 pines blanco suelto y nada más. El JDC569.9 tiene a mitad de recorrido una caja sellada con electrónica, lleva la marcación SOLO 12/24 V y el conector está en una carcasa de bloqueo negra. Esta caja convierte el cable en algo más que una simple conexión y es la diferencia entre ambos. Coloque ambas versiones junto a la conexión de su controlador para identificar cuál corresponde.
Aplicación:
- Carretillas elevadoras eléctricas, transpalés de almacén y plataformas elevadoras con módulo de potencia Curtis
- Series Curtis incluidas en la cobertura Jaltest: 1212, 1220, 1228, 1230, 1232, 1236 y 1243
- El año de fabricación no es determinante: En el transporte interno no existe obligación de conexión de diagnóstico
Contenido del embalaje
- 1x Cable adaptador Jaltest (JDC569.9) | Curtis 4 pines OBD - 26 pines DB26 | Equipos de elevación y manutención
Especificaciones técnicas
| Especificación | Descripción |
|---|---|
| Marca | Jaltest (Cojali) |
| Número de referencia | JDC569.9 |
| Tipo | Cable adaptador con caja sellada (electrónica) integrada en la línea |
| Aplicación | Módulos de potencia Curtis (Power module CPM) |
| Longitud | No especificada |
| Conexión lado máquina | 4 pines Curtis en carcasa de bloqueo negra |
| Conexión lado interfaz | 26 pines DB26 |
| Interfaz | Jaltest Link, directamente en el puerto DB26 de 26 pines |
| Unidades de control | Módulo de potencia (CPM) — Series Curtis 1212, 1220, 1228, 1230, 1232, 1236 y 1243 |
| Segmento | Equipos de elevación y manutención |
| Módulo Jaltest | Jaltest MHE (Material Handling Equipment) |
| Necesario para usar | Jaltest Link con licencia de software válida |
