Jaltest  |  SKU: JDC559A

Jaltest (JDC559A) | Cable adaptador Haulotte 6+6-pins OBD - 16-pins OBD2 | Equipos de elevación y manipulación

€137,95 incl.
€114,01 excl.

Garantía directa a través de AsTools

Tramitamos los casos de garantía directamente, de forma rápida y sin intermediarios del fabricante. Gracias a nuestro propio almacén de repuestos y experiencia técnica, generalmente podemos ayudarle de inmediato. Solo en casos excepcionales enviamos el producto al proveedor.

2 años de garantía en todos los productos

Al igual que todos nuestros productos, este artículo se suministra con 2 años de garantía de fábrica. De esta forma, usted dispone de cobertura garantizada en cuanto a calidad y servicio a largo plazo.

Devoluciones sencillas

Puede solicitar su devolución fácilmente a través de su cuenta. Le enviaremos la etiqueta de devolución por correo electrónico. Los gastos de envío de la devolución corren por su cuenta.

Servicio de atención al cliente profesional

Nuestros expertos están listos para ayudarle de forma rápida y profesional, tanto en línea como en nuestra tienda física. ¿Tiene alguna pregunta? ¡No dude en ponerse en contacto con nosotros!

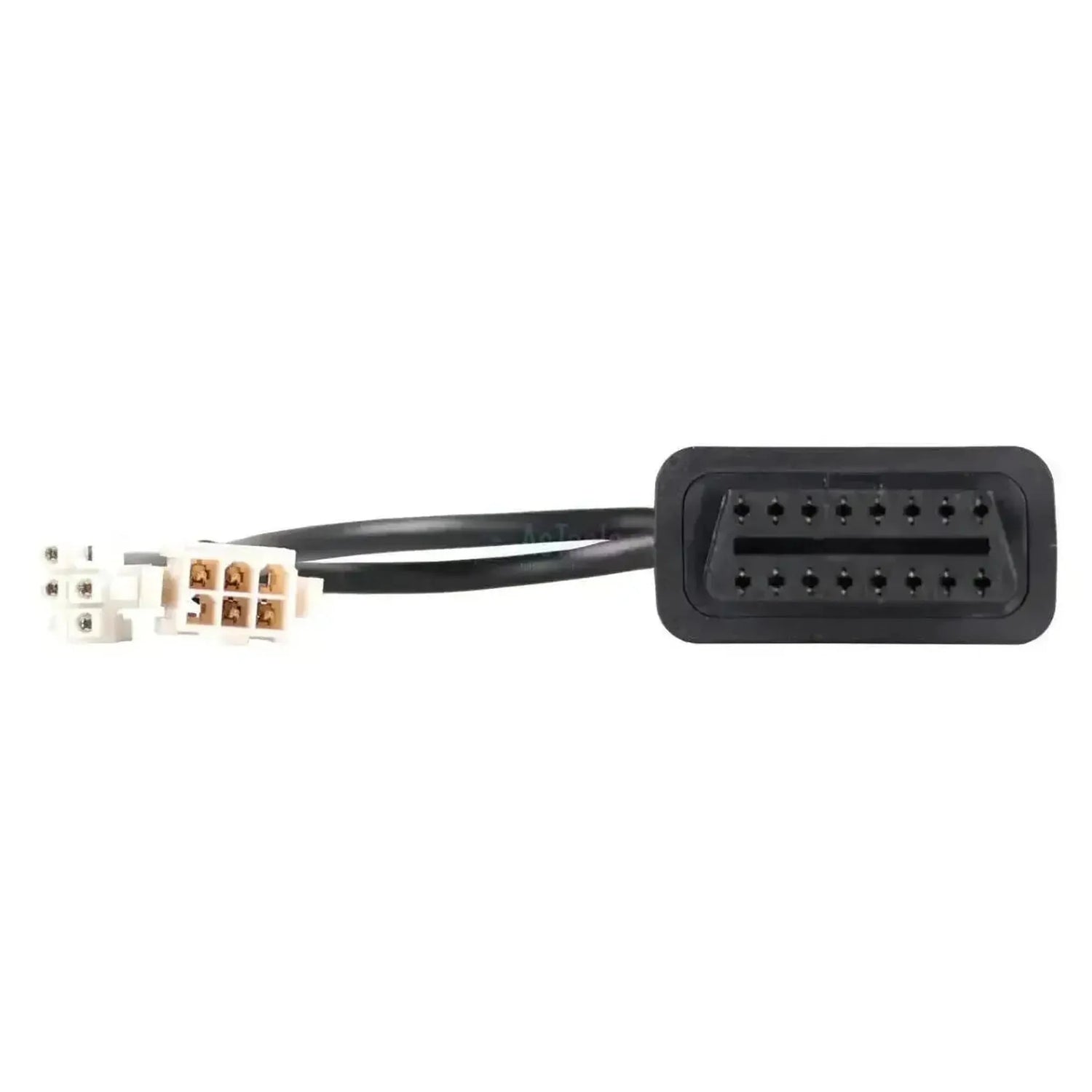

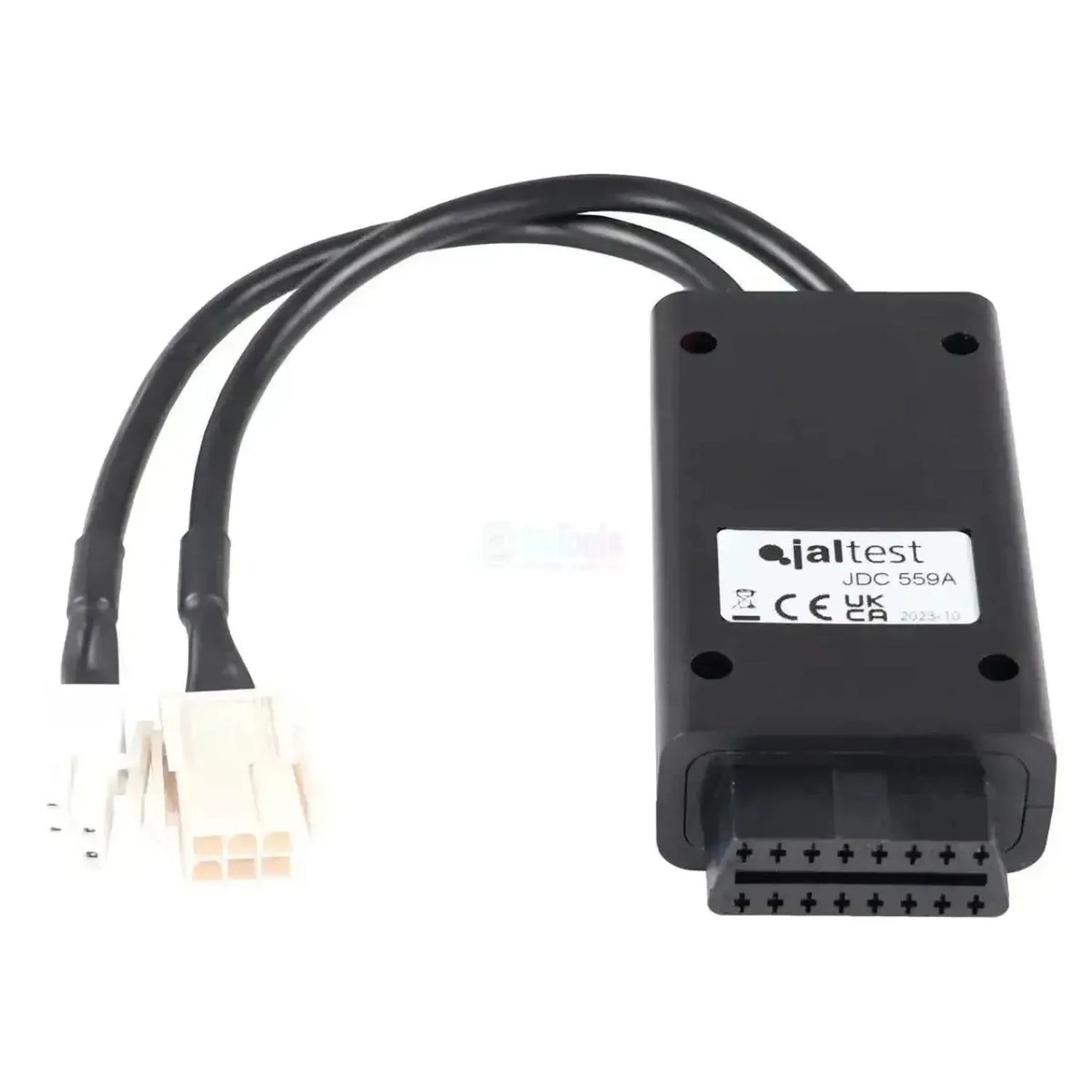

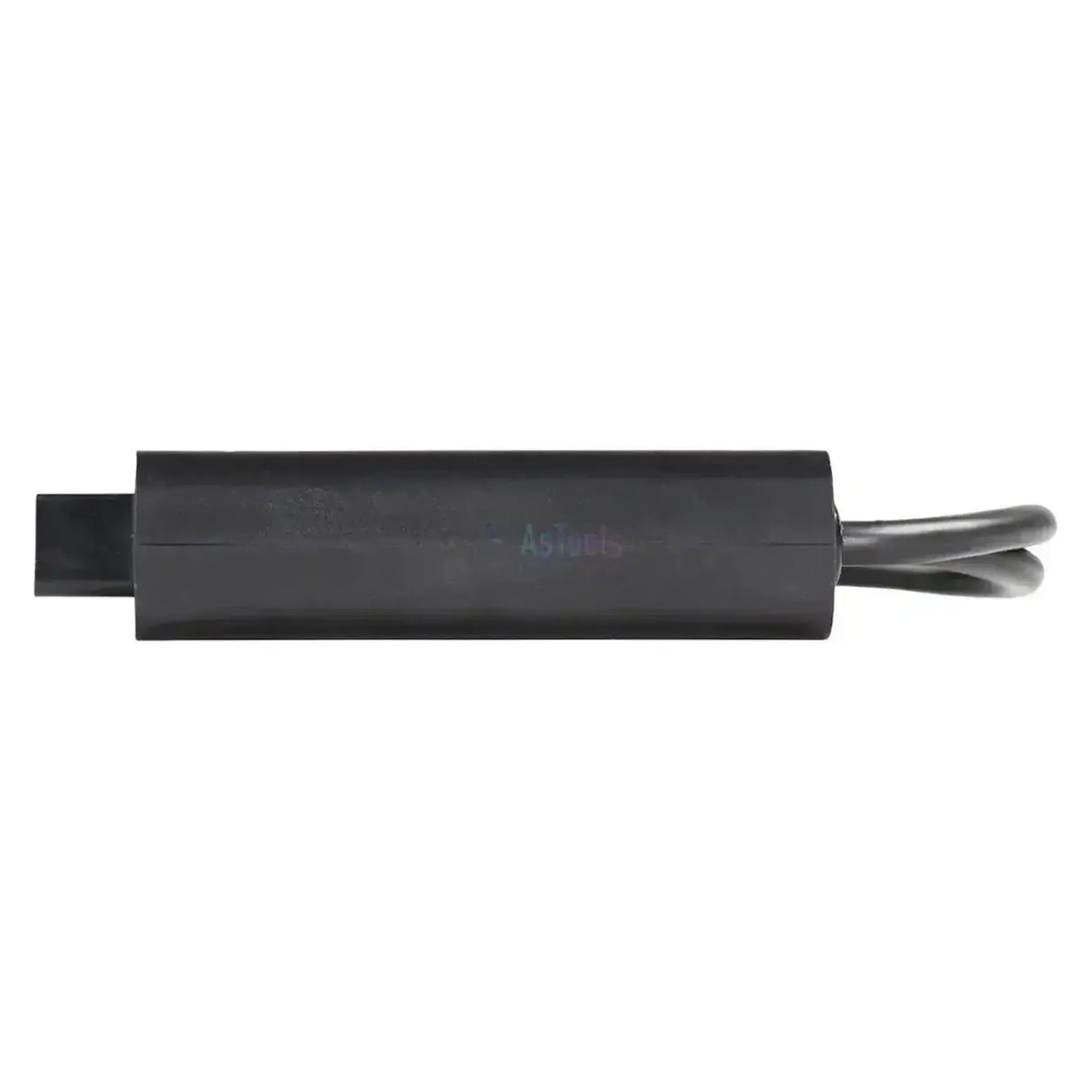

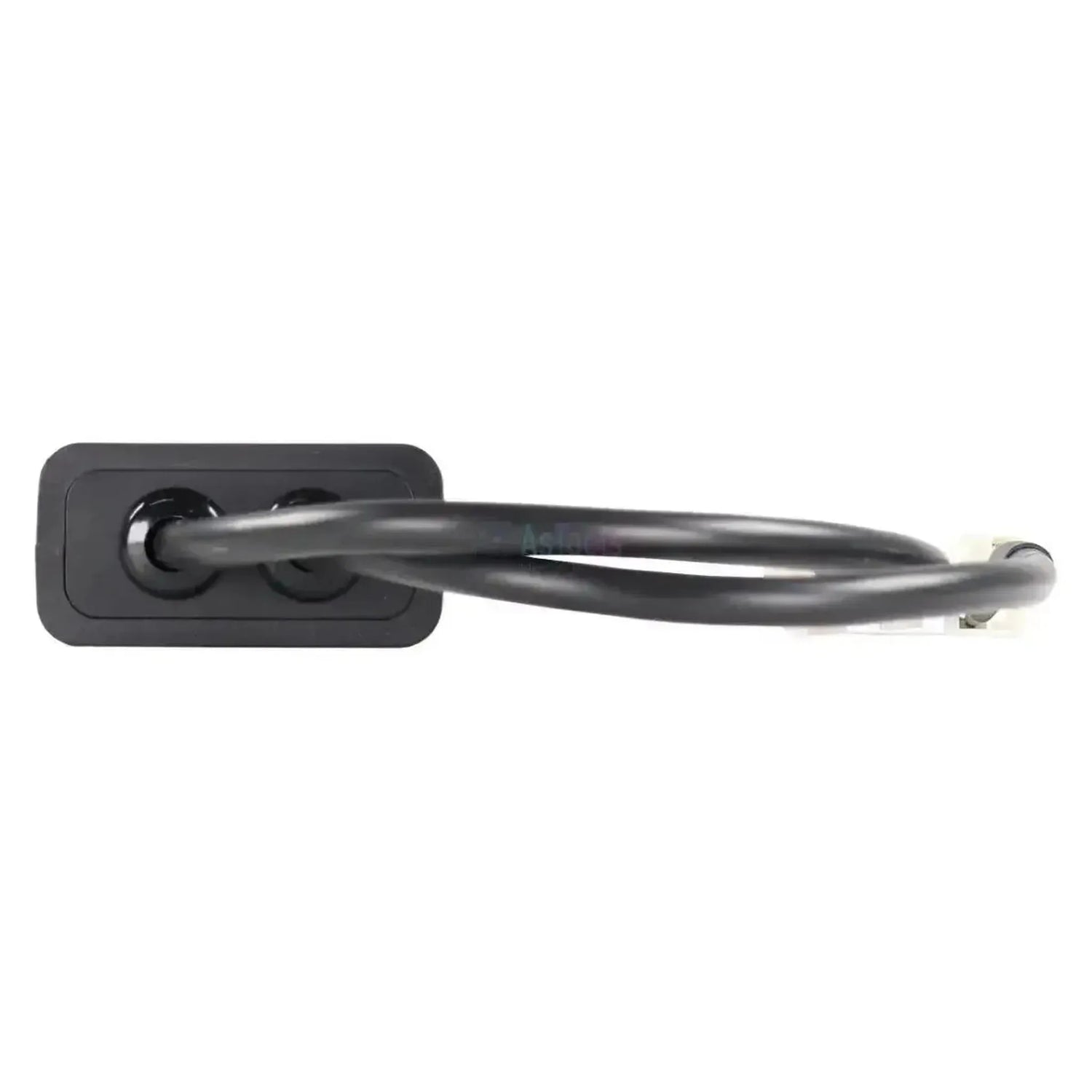

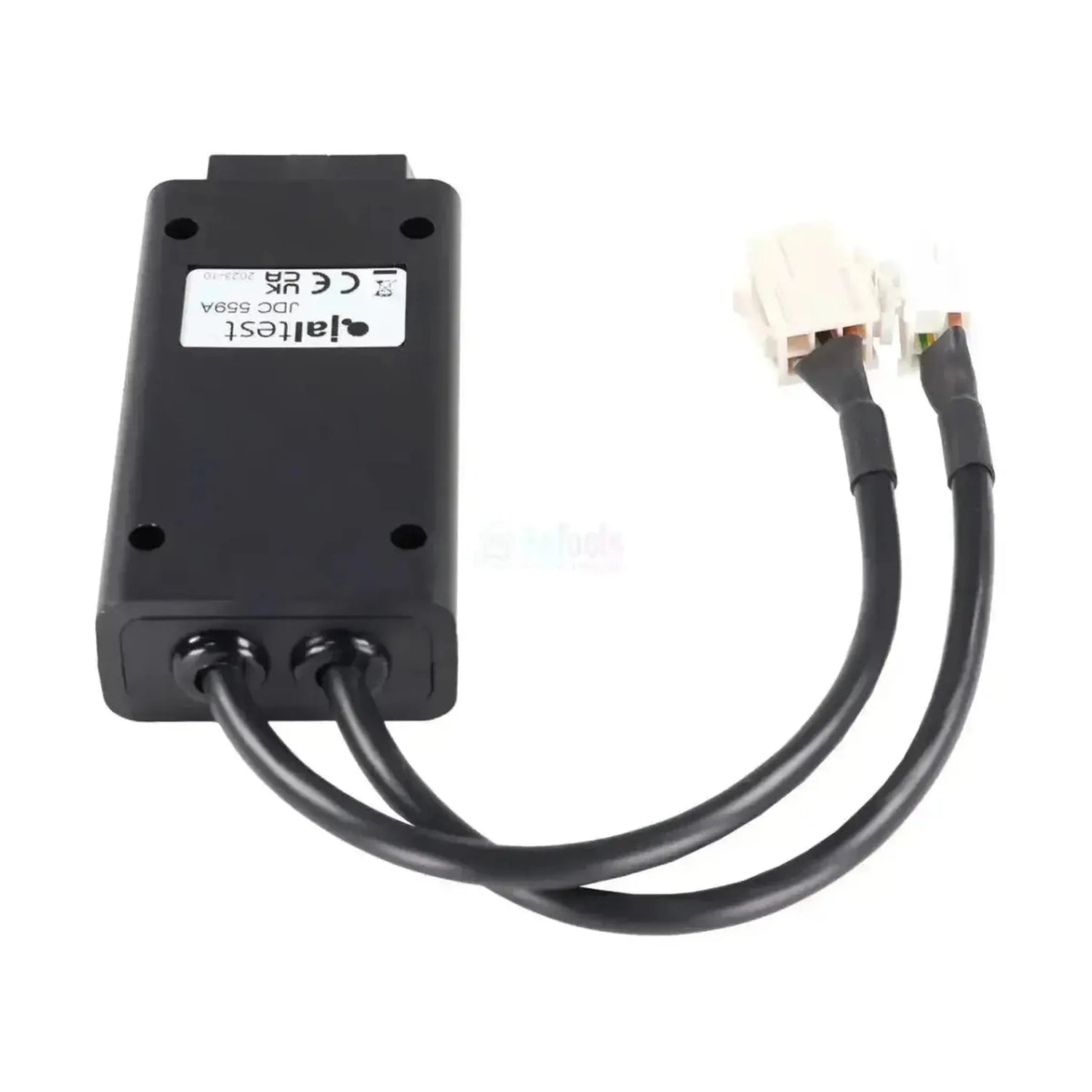

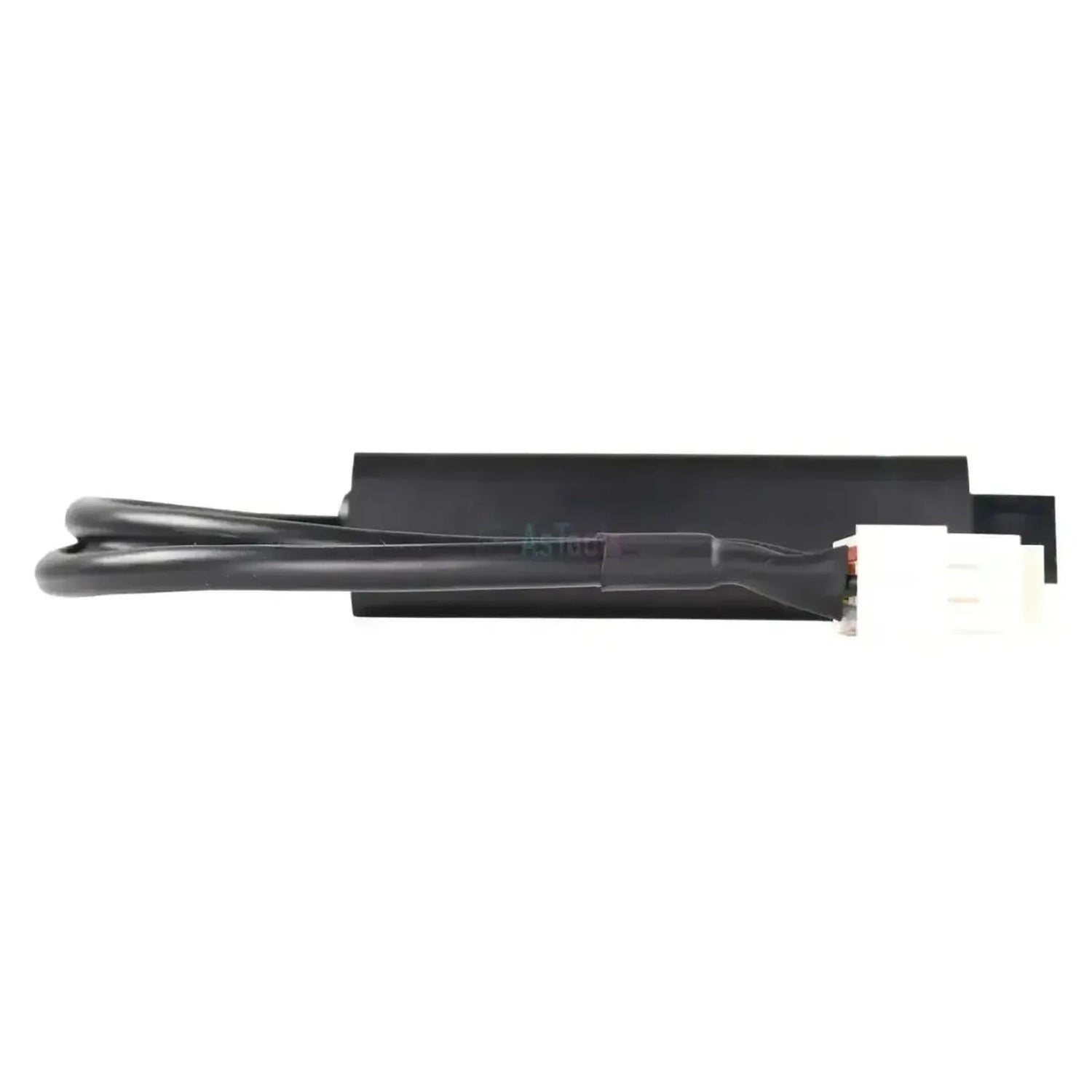

El Jaltest JDC559A conecta el conector de diagnóstico de 6+6 pines de las plataformas elevadoras y brazos articulados Haulotte a la entrada OBD2 de 16 pines de su cable de diagnóstico Jaltest. Directamente detrás del acoplamiento OBD2 se encuentra una caja rectangular negra de la que salen dos ramales, cada uno con un conector blanco de 6 pines en dos filas de tres. Los dos conectores forman un par compatible: uno dispone de contactos hembra y el otro de una cubierta de pines. El cable mide 30 cm de largo.

Con ambos ramales conectados, el software Jaltest accede a las unidades de control sin necesidad de cambiar conectores. Se trata de la dirección hidráulica HYDRAULICS tanto en la versión CAN como en la antigua RS232, la gestión del motor ECM Kohler incluyendo la versión Stage V, y en la serie HA la E-CDIS de los motores Kubota. En los brazos articulados HTL solo la gestión Kohler está cubierta. El cable es compatible con Jaltest Link V8.1 y V9 y se incluye en el módulo Jaltest MHE.

VENTAJAS

✔Ambos conectores de 6 pines en un único cable, por lo que durante el diagnóstico no necesita cambiar conectores.
✔Alcanza la dirección hidráulica HYDRAULICS tanto en la versión CAN- como en la más antigua RS232, cubriendo así múltiples generaciones de máquinas.
✔Cubre la gestión del motor ECM Kohler, incluyendo la versión Stage V de las máquinas más recientes.
✔En las plataformas elevadoras HA también la gestión E-CDIS de los motores Kubota, y compatible con Link V8.1 y V9.

PUNTOS IMPORTANTES

✕En los telescópicos HTL solo figura la gestión Kohler en la cobertura; la E-CDIS no está incluida.
✕La versión RS232 de HYDRAULICS corresponde a máquinas antiguas; cuál de las dos tenga instalada en su máquina determina lo que verá.
✕Solo para el conector Haulotte de 6+6 pines. Las máquinas Haulotte con un único conector de 4 pines se incluyen en JDC549.9, que en el lado de la interfaz no termina en OBD2 sino en un DB26 de 26 pines.
✕Con 30 cm el cable es corto, por lo que trabaja muy cerca del panel de control.

Aplicaciones y funcionalidades

A través de esta doble conexión accede con el software Jaltest a las unidades de control de la máquina. Los sistemas disponibles varían según la serie y la motorización: las plataformas elevadoras tienen más capacidades que los manipuladores telescópicos HTL. Las siguientes unidades proceden de la cobertura MHE de Jaltest.

Unidades de control a las que puede acceder

  • HYDRAULICS (CAN), sistema hidráulico: La dirección hidráulica de la máquina en el bus CAN.
  • HYDRAULICS (RS232), sistema hidráulico: La misma dirección en máquinas antiguas con conexión serie.
  • ECM Kohler, control del motor diésel con inyección common rail: El control del motor de los motores diésel Kohler.
  • ECM Kohler (Stage V), control del motor diésel con inyección common rail: La versión Stage V de ese mismo control de motor.
  • E-CDIS, control del motor diésel con inyección common rail: El control del motor de los motores Kubota en la serie HA.

Lo que puede hacer

  • Leer y borrar códigos de fallo: Leer la memoria de fallos de la unidad de control, con descripción de la avería detectada.
  • Ver valores de medición: Los valores actuales de los sensores conectados a la unidad de control, en cifras y en gráfico.
  • Mantener el historial de mantenimiento: Los intervalos de mantenimiento y trabajos realizados, con un informe de servicio.
  • Realizar acciones adicionales: Los procedimientos adicionales que Jaltest ofrece por unidad de control, en la medida en que estén disponibles para el sistema.

Vehículos y aplicaciones compatibles

Lo determinante es el conector, no el modelo.Este cable se adapta a cualquier máquina Haulotte donde la conexión en el mando de control inferior consta de una conexión de 6+6 pines. Las siguientes series están cubiertas por Jaltest en la cobertura MHE; para plataformas elevadoras y manipuladores telescópicos no existe obligación OBD, por lo que esta configuración también se encuentra en Haulottes más recientes. Las máquinas con una conexión de 4 pines corresponden a JDC549.9.

Haulotte:

  • Serie HA: HA 12 a HA 80, plataforma elevadora de brazo articulado.
  • Serie H: H 12 a H 43, plataforma elevadora de tijera.
  • Serie HT: HT 16 a HT 67, plataforma elevadora telescópica.
  • Serie HTL: HTL 3000 a HTL 9000, manipulador telescópico.
  • COMPACT 10 DX y COMPACT 12 DX: Plataforma elevadora de tijera.
  • Serie STAR: STAR 6, 8 y 10, elevador vertical de mástil.
  • OPTIMUM 8: Plataforma elevadora de tijera.
  • SIGMA 16: Plataforma elevadora telescópica.
💡
Bueno saberlo: Los dos conectores de 6 pines blancos forman un par compatible, uno con tomas de contacto y el otro con pines. Verifique en la máquina misma cómo se realiza la conexión en el mando de control remoto antes de realizar su pedido.

Contenido del embalaje

  • 1x Jaltest (JDC559A) | Haulotte 6+6-pins OBD - 16-pins OBD2 Cable adaptador | Plataformas elevadoras y grúas

Especificaciones técnicas

Especificación Descripción
Marca Jaltest (Cojali)
Número de referencia JDC559A
Tipo Cable adaptador
Aplicación Plataformas elevadoras y grúas Haulotte
Longitud 30 cm
Interfaz Jaltest Link V8.1 y V9
Conexión lado máquina 6+6-pins OBD (dos conectores blancos, pareja compatible)
Conexión lado interfaz 16-pins OBD2
Unidades de control HYDRAULICS (CAN y RS232), ECM Kohler y ECM Kohler (Stage V), E-CDIS
Segmento Plataformas elevadoras y grúas
Módulo Jaltest Jaltest MHE (equipos de transporte e izado internos)
