Jaltest  |  SKU: JDC554A

Jaltest (JDC554A) | Cable adaptador Linde 4-pines OBD a 16-pines OBD2 | Equipos de elevación y manutención

€157,95 incl.
€130,54 excl.

Garantía directa a través de AsTools

Tramitamos los casos de garantía directamente, de forma rápida y sin intermediarios del fabricante. Gracias a nuestro propio almacén de repuestos y experiencia técnica, generalmente podemos ayudarle de inmediato. Solo en casos excepcionales enviamos el producto al proveedor.

2 años de garantía en todos los productos

Al igual que todos nuestros productos, este artículo se suministra con 2 años de garantía de fábrica. De esta forma, usted dispone de cobertura garantizada en cuanto a calidad y servicio a largo plazo.

Devoluciones sencillas

Puede solicitar su devolución fácilmente a través de su cuenta. Le enviaremos la etiqueta de devolución por correo electrónico. Los gastos de envío de la devolución corren por su cuenta.

Servicio de atención al cliente profesional

Nuestros expertos están listos para ayudarle de forma rápida y profesional, tanto en línea como en nuestra tienda física. ¿Tiene alguna pregunta? ¡No dude en ponerse en contacto con nosotros!

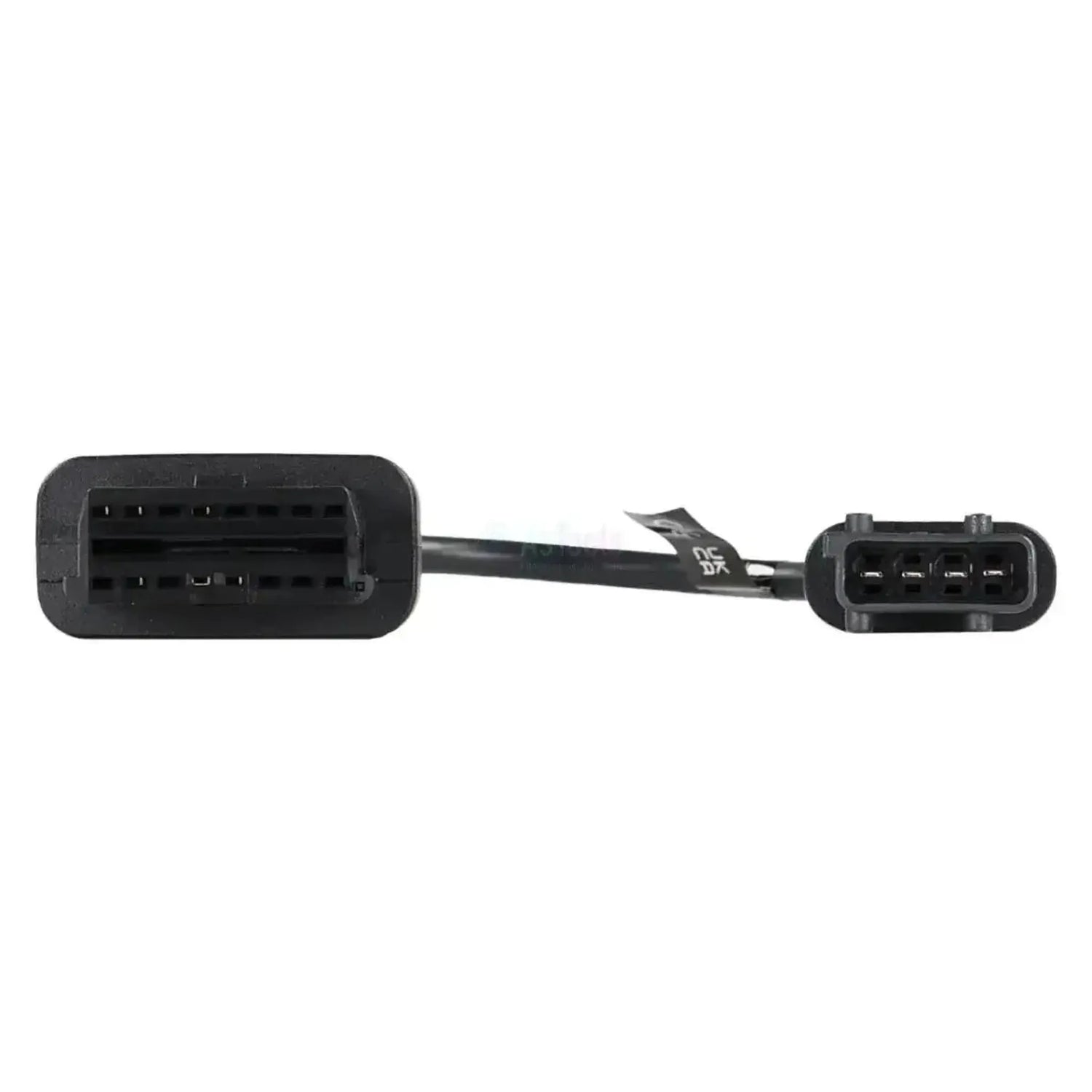

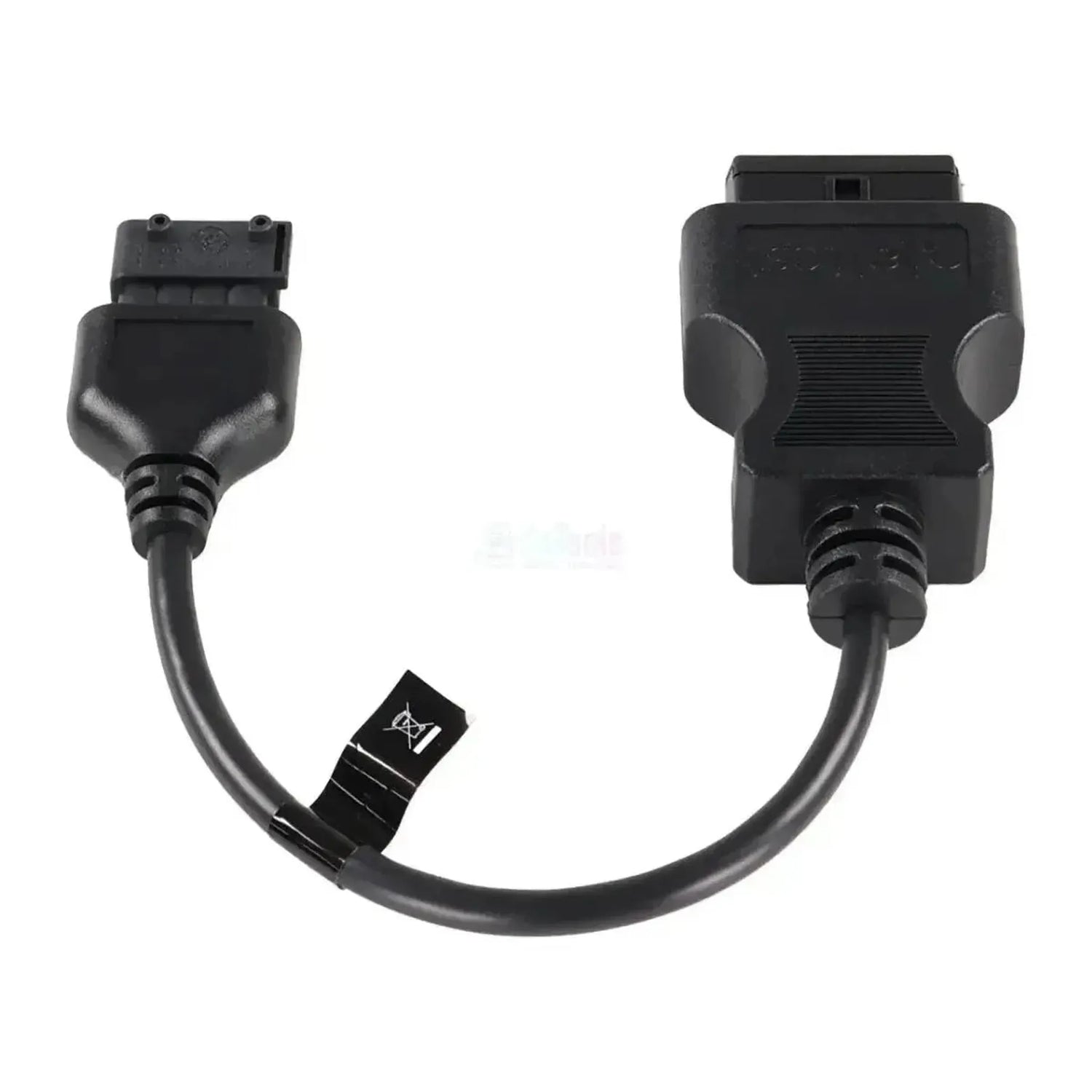

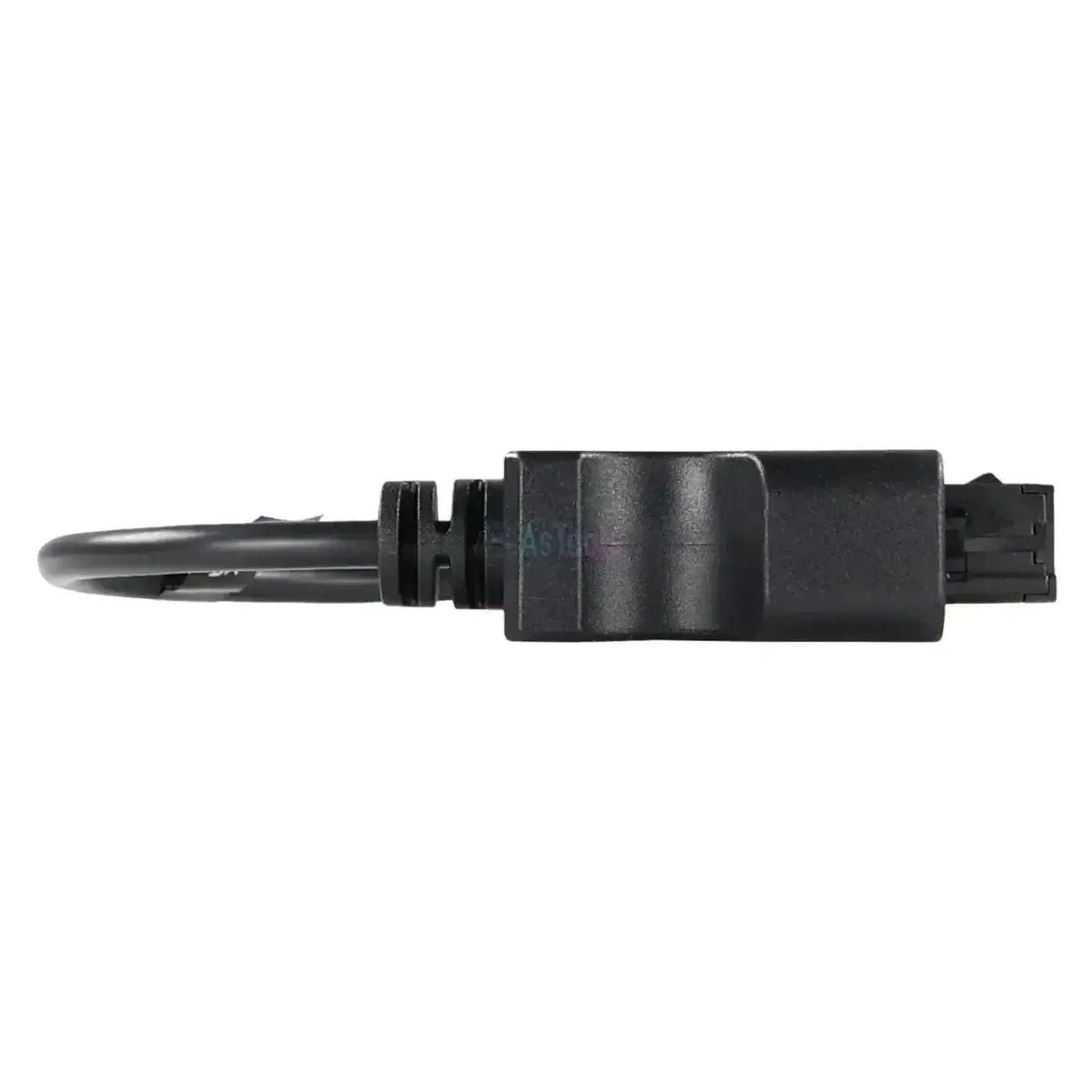

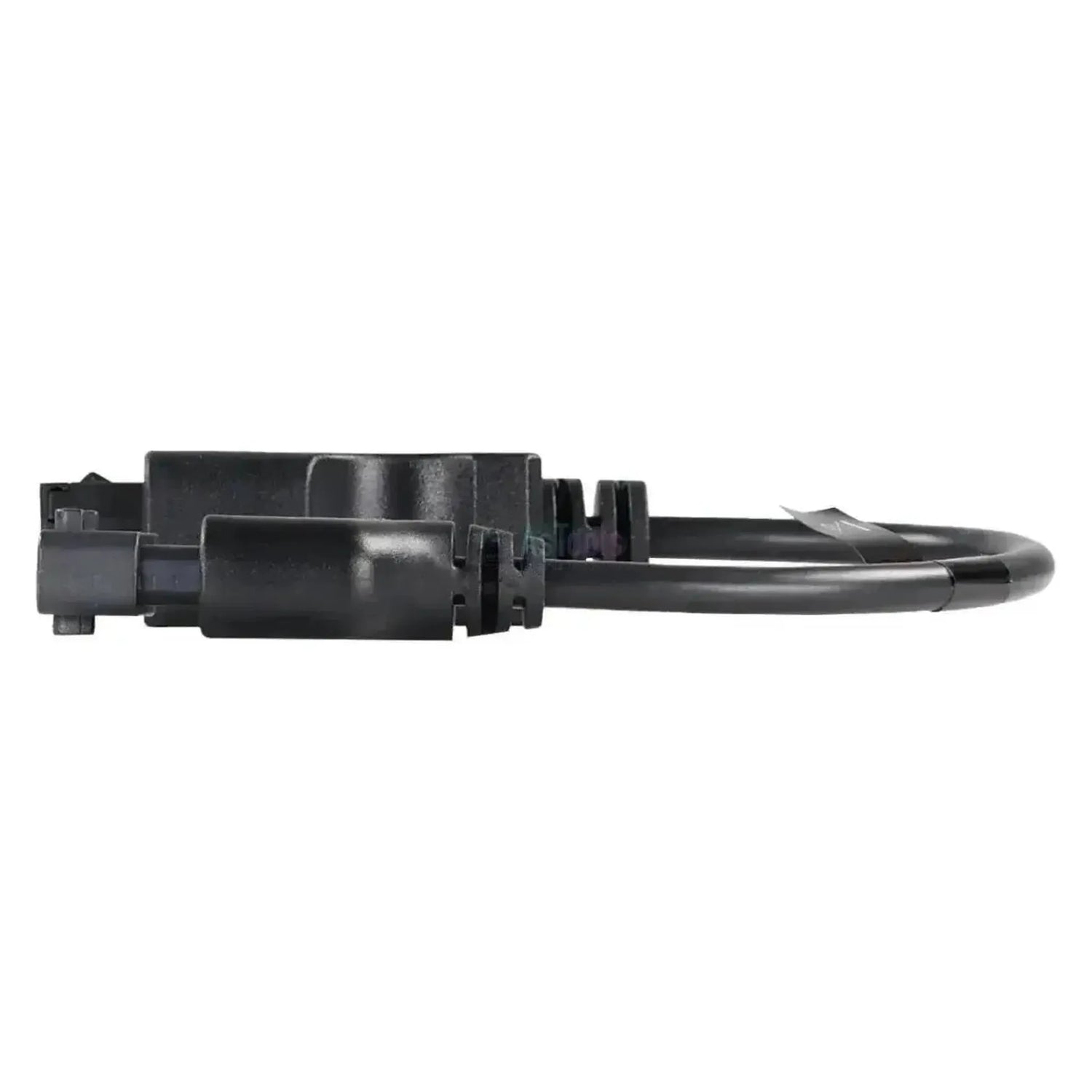

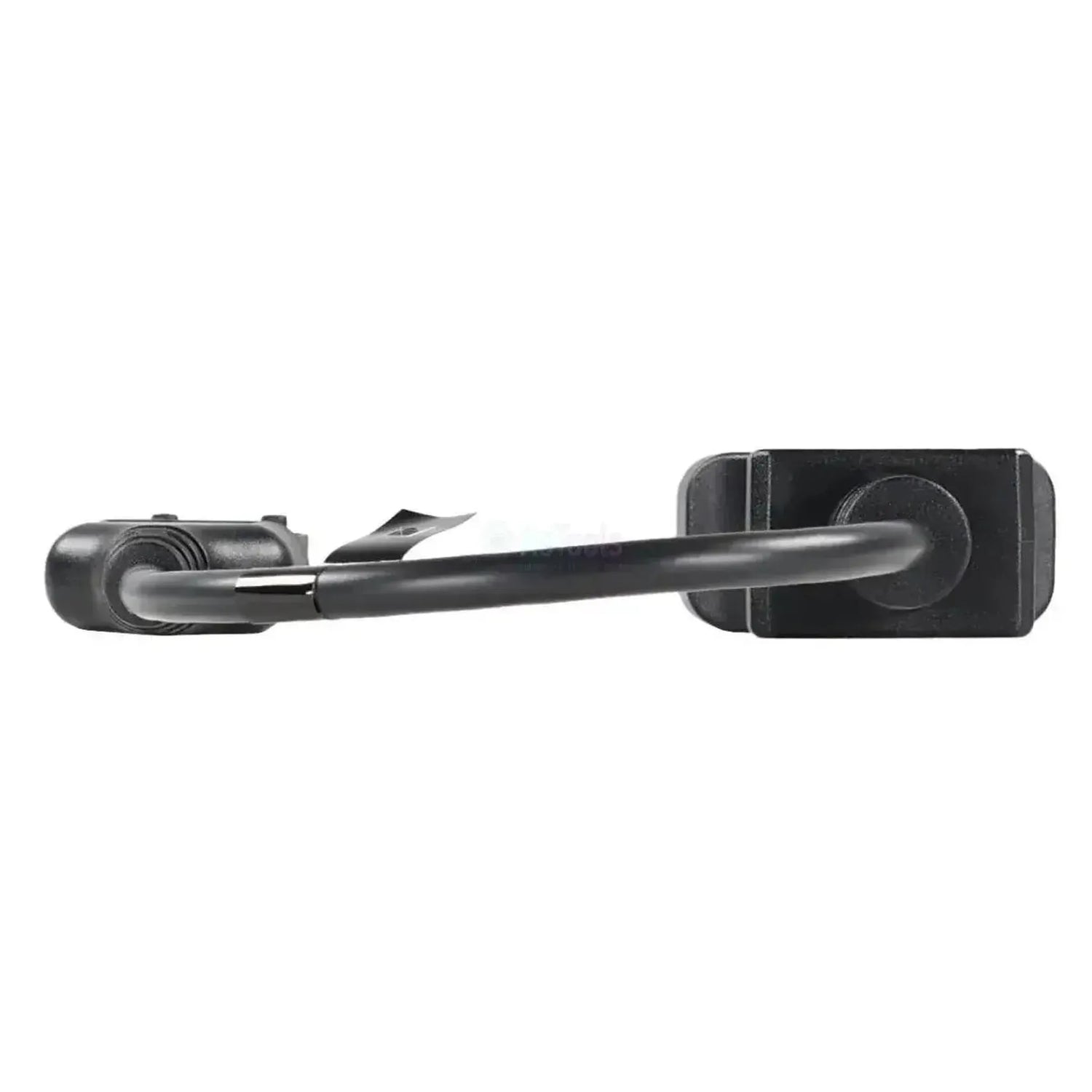

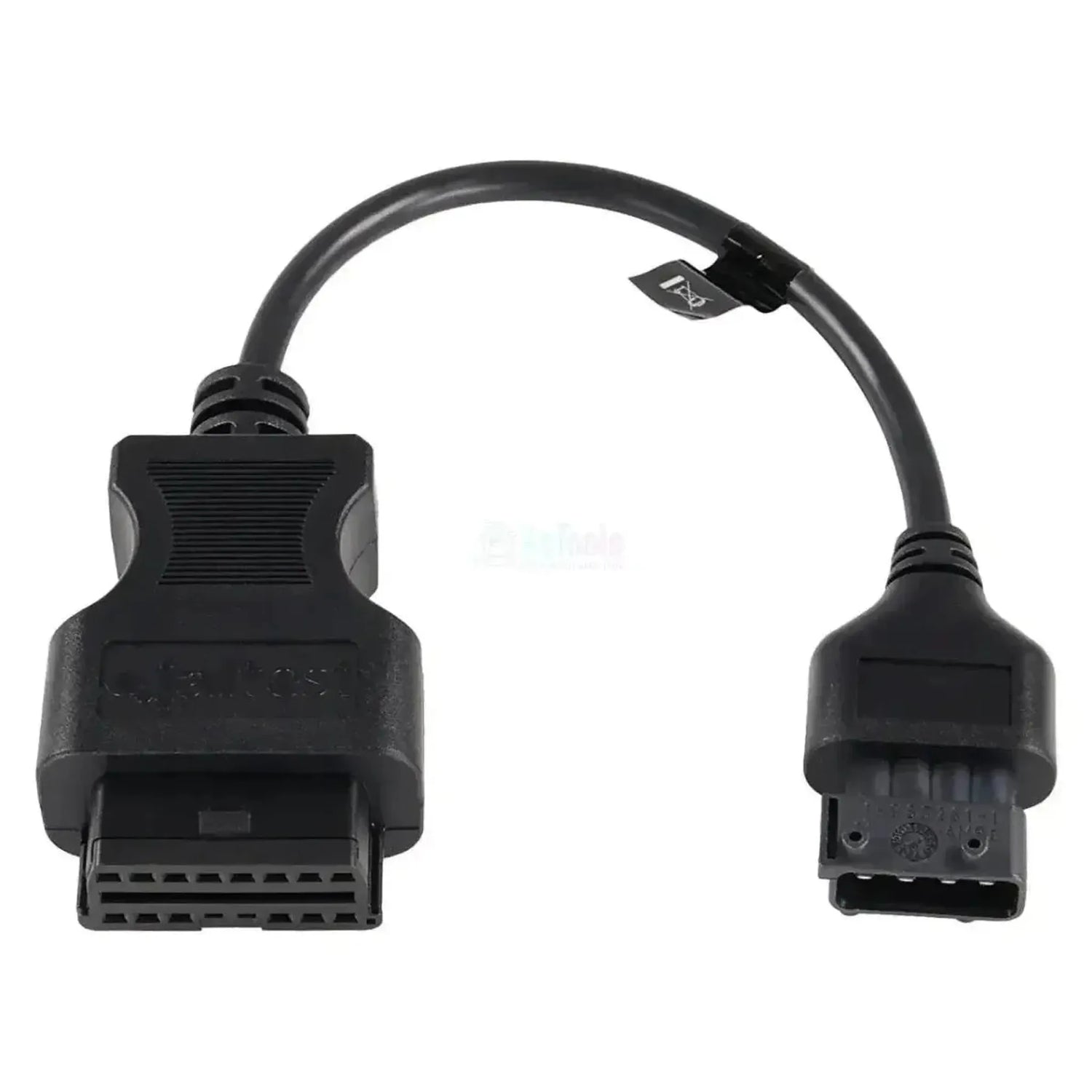

El cable adaptador Jaltest JDC554A conecta el conector de diagnóstico rectangular de 4 pines de los carretillas elevadoras, apiladores y transpalés Linde con la entrada OBD2 de 16 pines de su cable de diagnóstico Jaltest. En el lado de la máquina dispone de un conector rectangular negro con cuatro posiciones de contacto planas en una sola fila, una lengüeta de bloqueo en la parte superior y una entrada de cable recta; el cable mide 28 a 30 cm. Este conector se encuentra bajo el capó del carretilla y se distingue fácilmente de los conectores redondos Linde de las carretillas elevadoras de horquilla.

Una vez establecida la conexión, el software Jaltest accede a las unidades de control detrás de este único conector. En el equipo de almacén más ligero, se trata del módulo de potencia LAC, el corazón de la tracción eléctrica y accionamiento de elevación, y en los apiladores se añade la pantalla LID. En la LAC están disponibles códigos de fallo, valores de medición, datos de la ECU y datos de mantenimiento en los cuatro casos; no hay una red CAN extensa como la de las carretillas elevadoras de horquilla Linde detrás. El cable funciona con Jaltest Link V8.1 y V9 y forma parte del módulo Jaltest MHE.

VENTAJAS

✔Accede al módulo de potencia LAC, la unidad de control de la tracción eléctrica y accionamiento de elevación.
✔En los apiladores se añade la pantalla LID, con los datos de mantenimiento del carretilla.
✔Funciona con Jaltest Link V8.1 y V9, por lo que es compatible con ambas generaciones de interfaz.
✔Cubre un amplio catálogo de equipos: transpalés, apiladores, preparadores de pedidos, apiladores dobles y reachtrucks.

PUNTOS IMPORTANTES

✕La cobertura se limita al módulo de potencia LAC y, en apiladores, a la pantalla LID; no hay una red CAN extendida como la de los carretillas elevadoras.
✕Jaltest no ofrece para estas unidades de control acciones adicionales ni procedimientos de calibración.
✕Solo para el conector rectangular de 4 pines: el enchufe Linde redondo de 7 pines corresponde a JDC552A y la versión redonda de 7+7 pines a JDC571.9.
✕Con 28 a 30 cm el cable es corto, por lo que trabajará muy cerca del equipo.

Aplicaciones y funcionalidades

A través de esta conexión accede con el software Jaltest a las unidades de control detrás del conector rectangular de 4 pines. Los sistemas disponibles varían según la serie: en los transpalés y reachtrucks solo el módulo de potencia LAC está cubierto, en los carretilleros viene con el pantalla LID incluida. Las siguientes unidades están cubiertas por la cobertura MHE de Jaltest.

Unidades de control a las que puede acceder

  • LAC, módulo de potencia: El módulo de potencia de la tracción eléctrica y el sistema de elevación, con códigos de error, valores de medición, datos de la ECU e información de mantenimiento.
  • LID, pantalla: La pantalla de instrumentos de la carretilla, con las mismas funciones.

Qué puede hacer

  • Leer y borrar códigos de error: Leer la memoria de fallos de la unidad de control, con descripción de la avería detectada.
  • Ver valores de medición: Los valores actuales de los sensores conectados a la unidad de control, en números y en gráfico.
  • Consultar datos de mantenimiento: Los intervalos de mantenimiento y trabajos realizados del vehículo, con un informe de servicio.

Vehículos y aplicaciones compatibles

Lo que importa es el conector, no el modelo. Este cable se adapta a cualquier carretilla de almacén Linde, carretilla elevadora o transpaleta con la conexión de diagnóstico rectangular de 4 pines bajo el capó. Las siguientes series están cubiertas por Jaltest en la cobertura MHE; para equipos de manutención interna no existe obligación OBD, por lo que esta conexión sigue siendo utilizada en vehículos más modernos. La diferencia es visible a simple vista: rectangular y plano frente a redondo.

Linde:

  • Serie 1152 / 1151 / 1153 / 1154: Transpaletas eléctricas T16 - T25.
  • Serie 141 / 144 / 360: Transpaletas T16 - T30.
  • Serie 1170 / 1172 / 1173 / 1174: Carretillas elevadoras L06 - L20.
  • Serie 131 / 139 / 372 / 379: Carretillas elevadoras L10 - L16 y T20 - T30.
  • Serie 132 / 149 / 1159: Carretillas elevadoras N20 - N25.
  • Serie 1160 / 1163 / 1164: Apiladores de doble mástil D06 - D12.
  • Serie 113 / 115 / 116 / 1120: Carretillas retráctiles R10 - R25.
  • Serie 1111: Carretilla elevadora N20.
💡
Información importante: El conector rectangular 4-pins se encuentra bajo la capota y es notablemente más pequeño y plano que los conectores Linde redondos de las carretillas elevadoras. Verifique esto en el equipo antes de realizar su pedido.

Contenido del embalaje

  • 1x Jaltest (JDC554A) | Cable adaptador Linde 4-pins OBD - 16-pins OBD2 | Equipos de manutención

Especificaciones técnicas

Especificación Descripción
Marca Jaltest (Cojali)
Número de referencia JDC554A
Tipo Cable adaptador
Aplicación Carretillas de almacén Linde, apiladores y transpalés
Longitud 28-30 cm
Interfaz Jaltest Link V8.1 y V9
Conector lado equipo 4-pins OBD (rectangular)
Conector lado interfaz 16-pins OBD2
Unidades de control LAC (módulo de potencia) e LID (pantalla, en apiladores)
Segmento Equipos de elevación y manutención
Módulo Jaltest Jaltest MHE (equipos internos de transporte y manutención)
