Descubra productos similares: Cables adaptadores OBD para vehículos y conectores, Cables adaptadores y conectores Jaltest, Jaltest
Jaltest  |  SKU: JDC565.9

Jaltest (JDC565.9) | Cable adaptador Mitsubishi/Caterpillar OBD 12 pines – OBD2 16 pines | Equipos de elevación y manipulación

€368,95 incl.
€304,92 excl.

Garantía directa a través de AsTools

Tramitamos los casos de garantía directamente, de forma rápida y sin intermediarios del fabricante. Gracias a nuestro propio almacén de repuestos y experiencia técnica, generalmente podemos ayudarle de inmediato. Solo en casos excepcionales enviamos el producto al proveedor.

2 años de garantía en todos los productos

Al igual que todos nuestros productos, este artículo se suministra con 2 años de garantía de fábrica. De esta forma, usted dispone de cobertura garantizada en cuanto a calidad y servicio a largo plazo.

Devoluciones sencillas

Puede solicitar su devolución fácilmente a través de su cuenta. Le enviaremos la etiqueta de devolución por correo electrónico. Los gastos de envío de la devolución corren por su cuenta.

Servicio de atención al cliente profesional

Nuestros expertos están listos para ayudarle de forma rápida y profesional, tanto en línea como en nuestra tienda física. ¿Tiene alguna pregunta? ¡No dude en ponerse en contacto con nosotros!

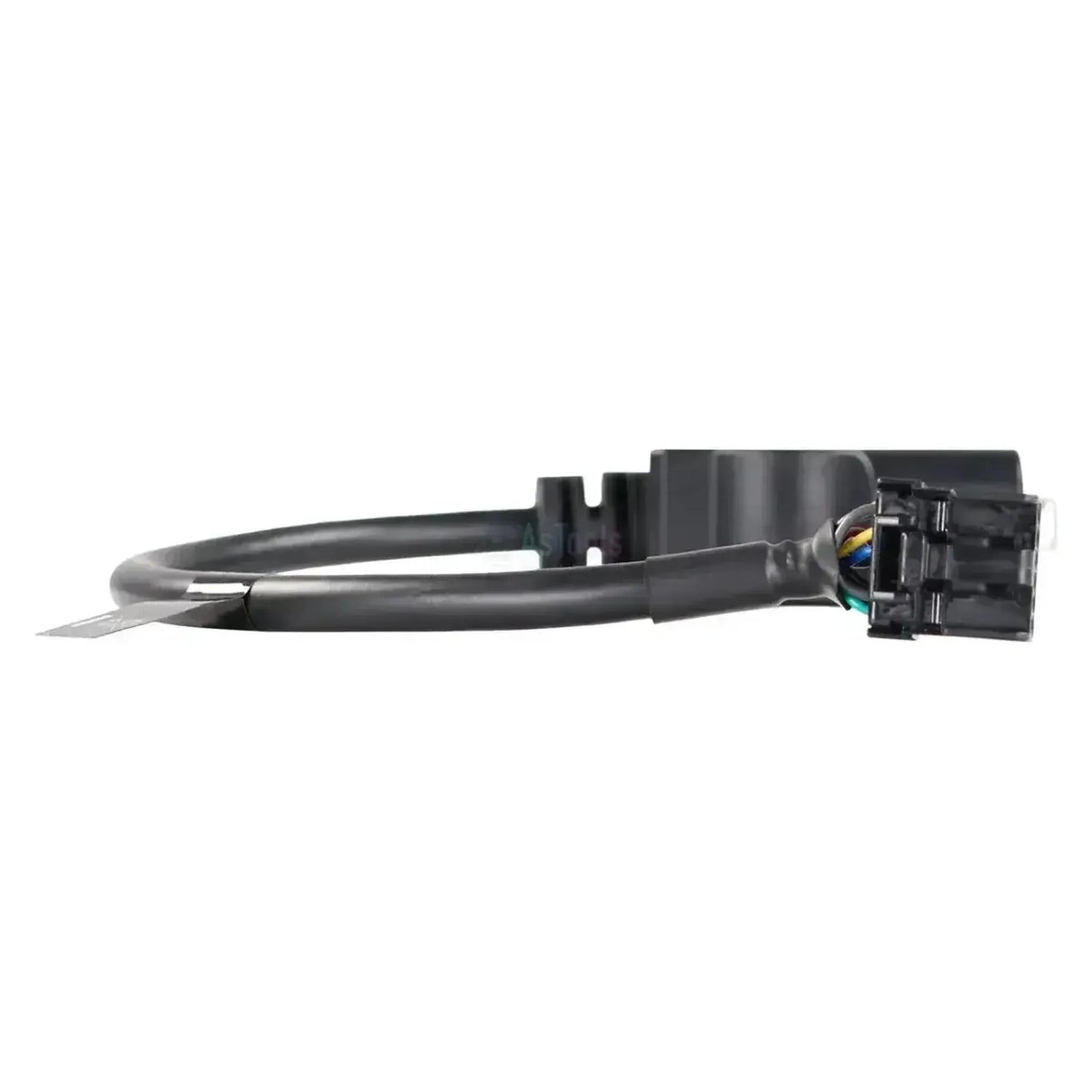

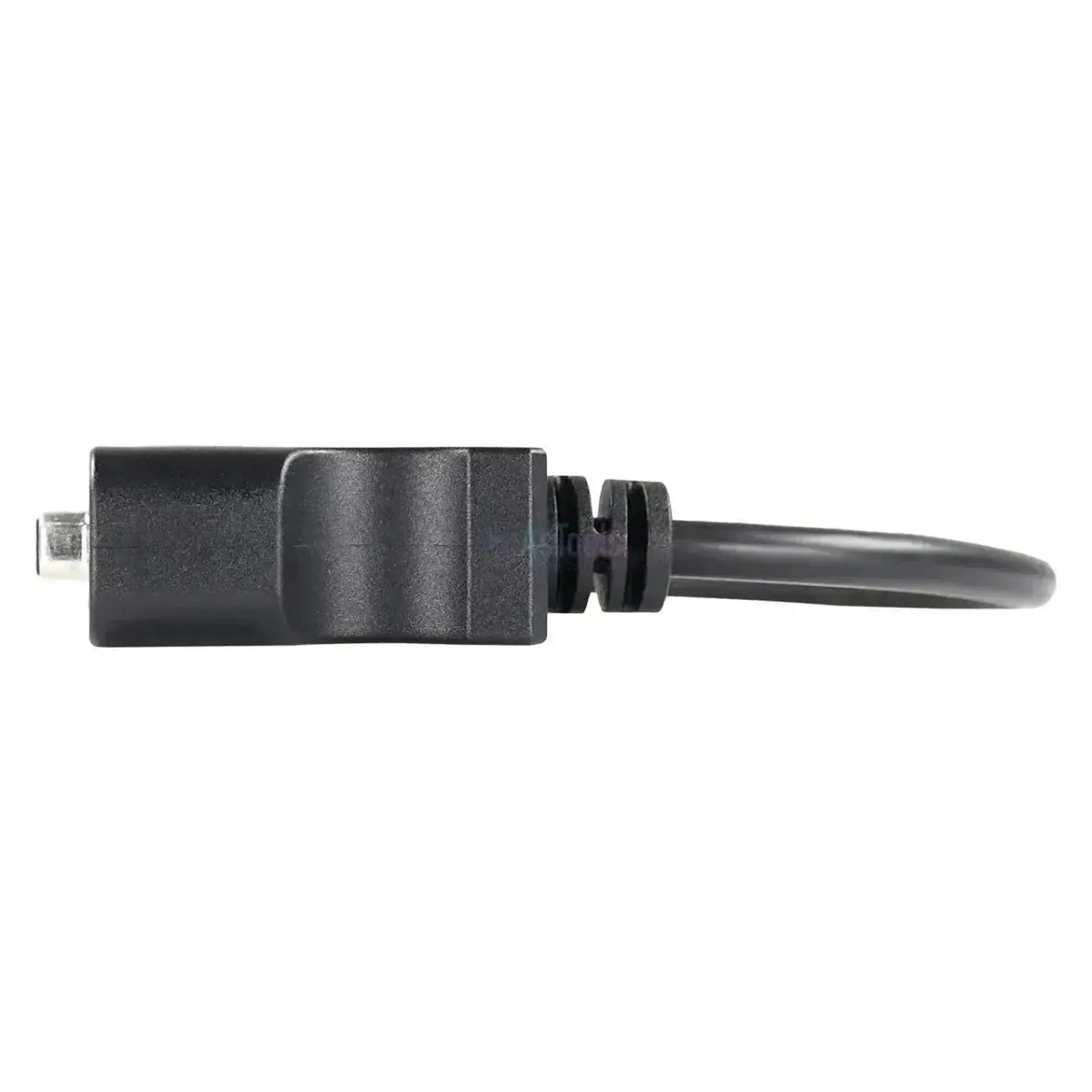

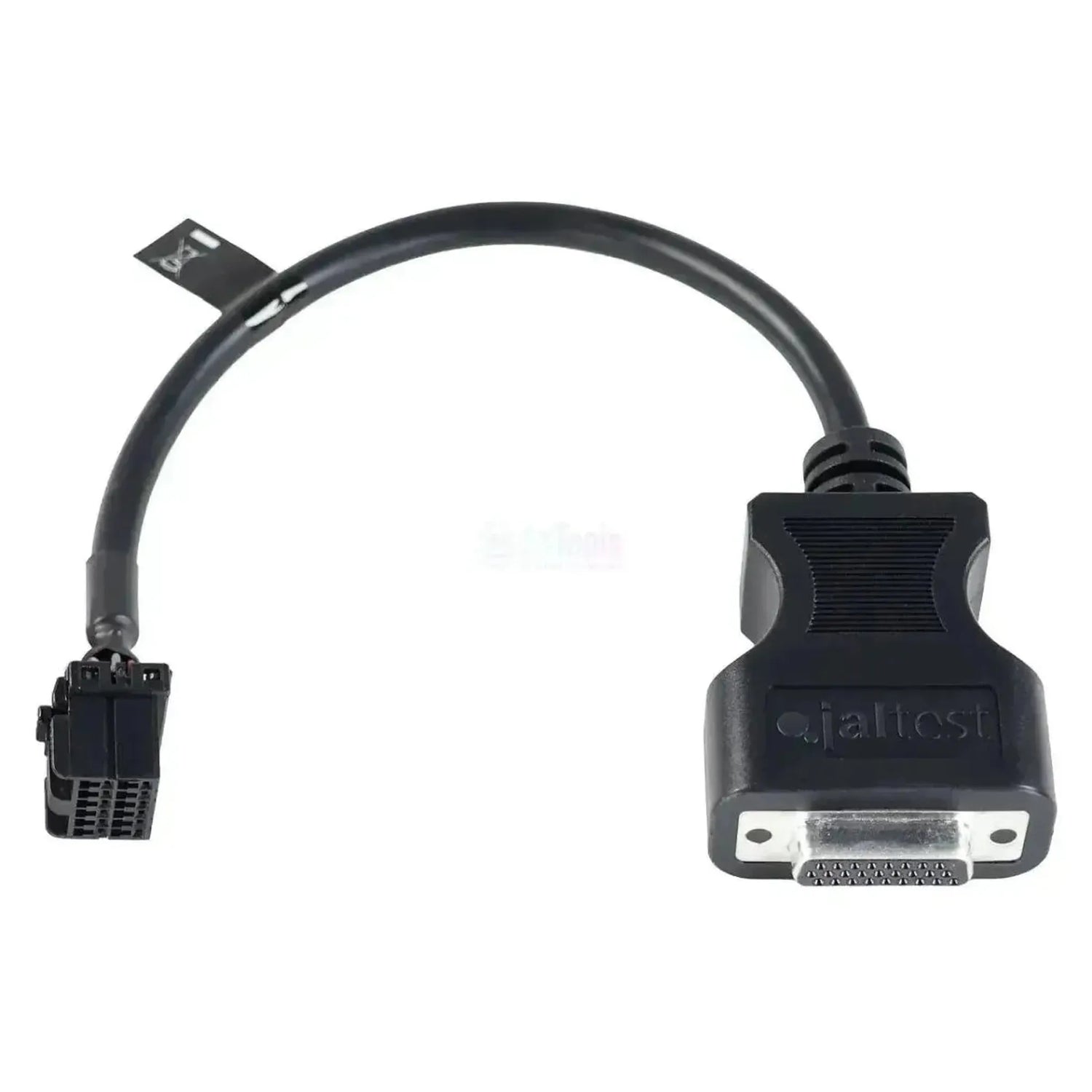

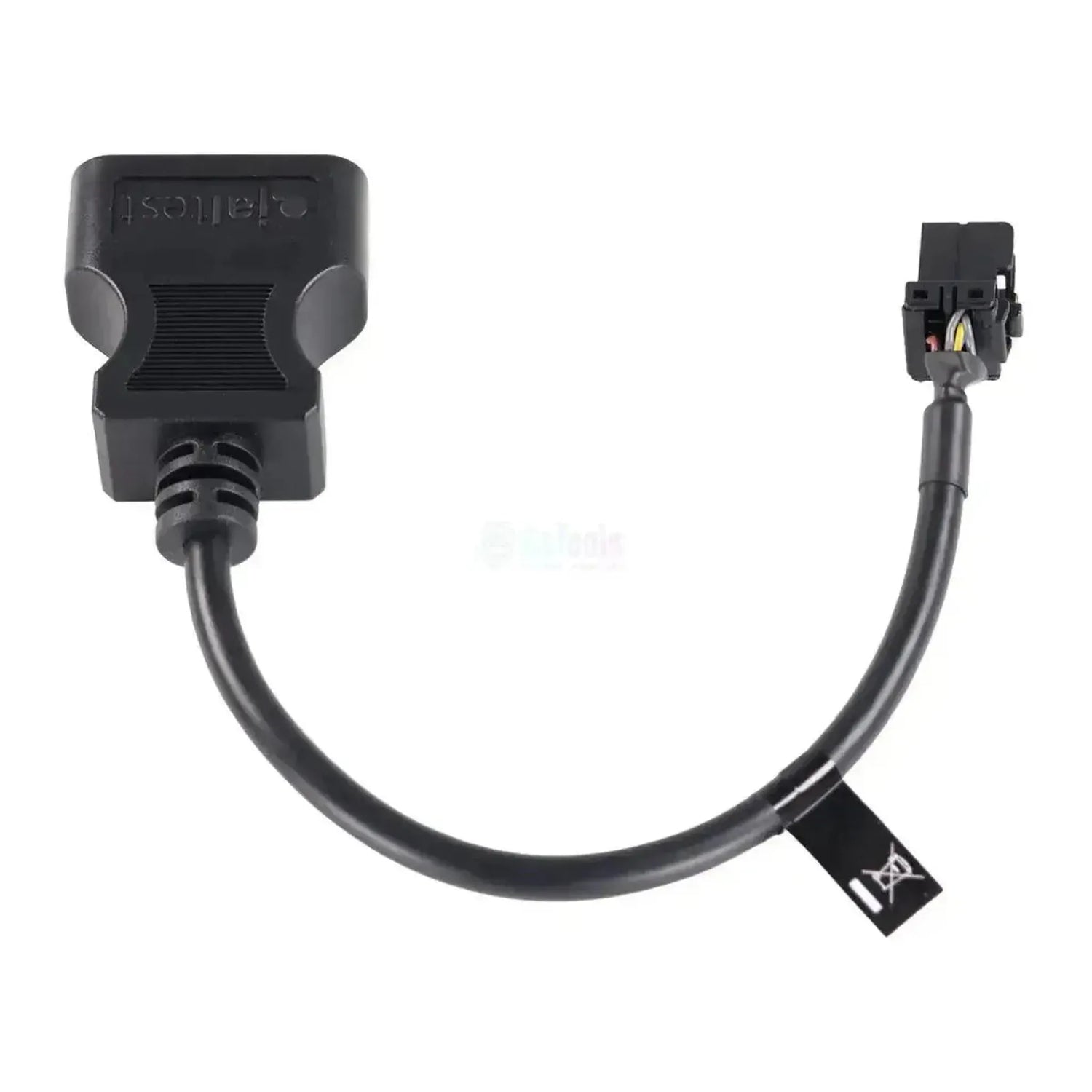

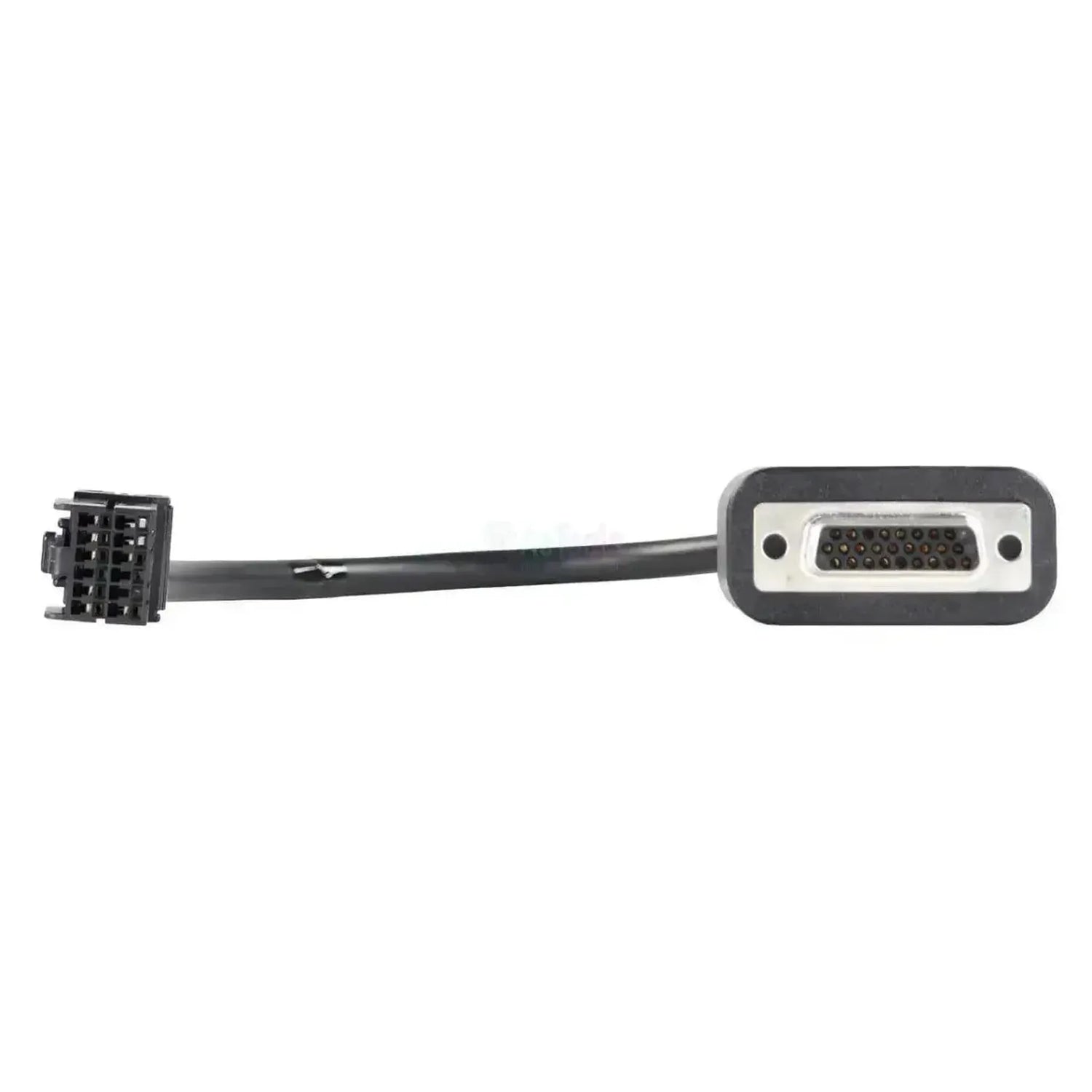

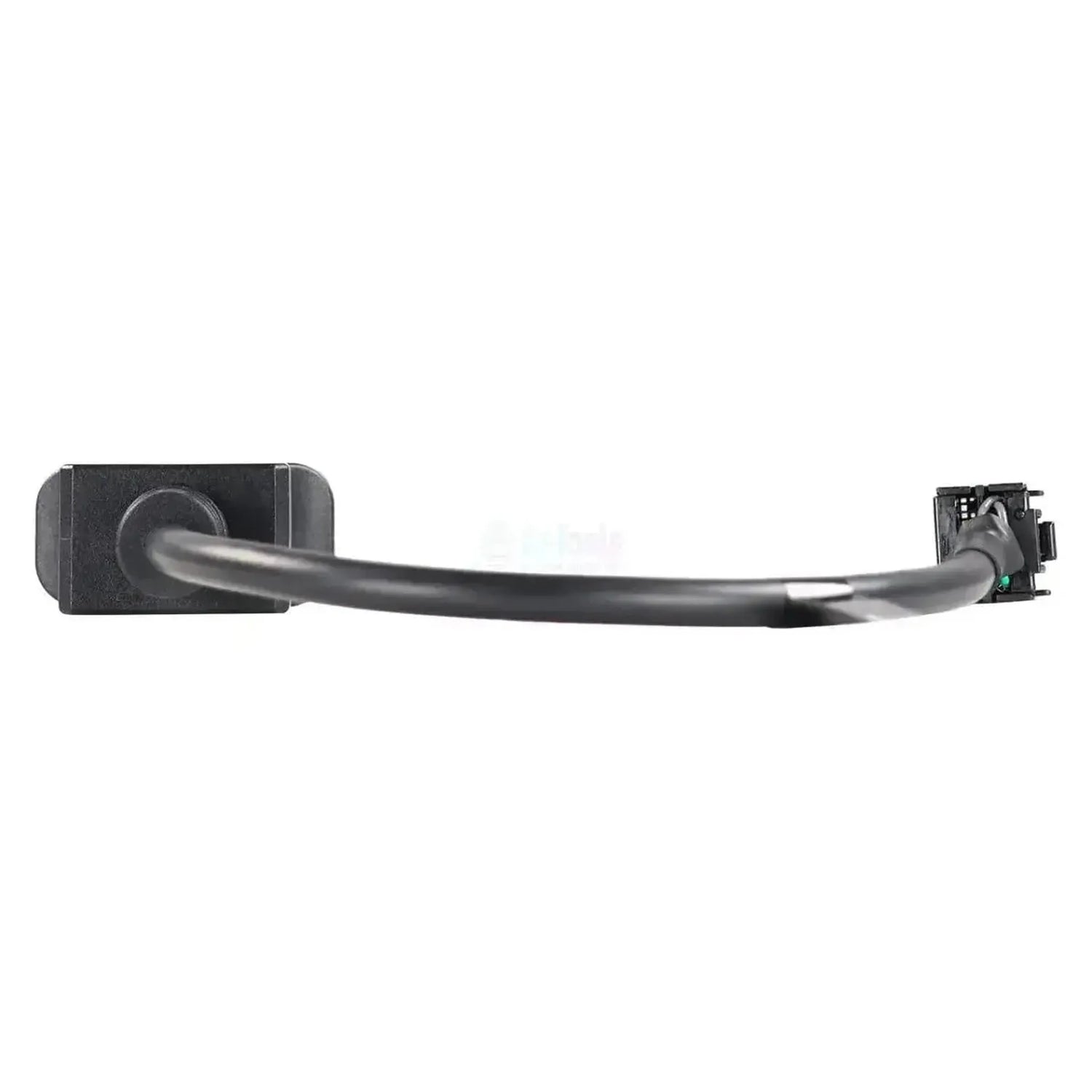

El Jaltest JDC565.9 conecta el conector de diagnóstico de 12 pines de las carretillas elevadoras que Mitsubishi y Caterpillar incluyen en su programa de transporte interno, con la entrada OBD2 de 16 pines de su cable de diagnóstico Jaltest. En el lado de la máquina se encuentra el conector de 12 pines, dentro o debajo del asiento del conductor; en el lado de la interfaz, la carcasa OBD2. El cable mide 30 cm y está especificado para el Jaltest Link V9. Ambas marcas comparten este conector, por lo que un único cable es suficiente para ambas.

Una vez establecida la conexión, el cable abre la línea de diagnóstico hacia las unidades de control de la carretilla. El software Jaltest accede a la computadora central VCM4, VCM6 y VCM15DN y al panel de instrumentos MP, y en los modelos más pesados también a los controles del motor 1204E y 1204F con el tratamiento de gases de escape SCR/DEF. Lo que encuentre varía considerablemente según el modelo: en las carretillas más ligeras se limita a la unidad de control central y el panel de instrumentos, mientras que los modelos pesados incluyen además el control del motor. El cable se incluye en la cobertura Jaltest MHE.

VENTAJAS

✔Un cable para dos marcas: Jaltest cubre tanto Mitsubishi como Caterpillar con este conector en la cobertura MHE.
✔Accede a la unidad de control central (VCM4, VCM6 y VCM15DN), donde se encuentran los códigos de fallo, valores de medición y mantenimiento.
✔En los modelos pesados también al regulación del motor (1204E y 1204F) y el tratamiento de gases de escape (SCR/DEF).
✔En Caterpillar cubre no solo carretillas elevadoras, sino también los alcanzadores TH y TL del mismo programa.

PUNTOS IMPORTANTES

✕No todos los modelos incluyen regulación del motor en la cobertura: En los FD40N y FD50(C)N solo están disponibles la unidad de control central y el panel de instrumentos; en el FD100N2 sí incluye las regulaciones del motor.
✕La función de mantenimiento no está disponible en el panel de instrumentos (MP) ni en la regulación del motor 1204F (PDL); esta última tampoco incluye acciones adicionales.
✕Solo para la conexión de 12 pines: Mitsubishi y Caterpillar utilizan dentro del mismo programa también máquinas con un conector diferente.
✕Esta versión ha sido registrada para el Jaltest Link V9.

Aplicaciones y funcionalidades

A través de esta conexión accede con el software Jaltest a las unidades de control de la carretilla elevadora. Los sistemas disponibles varían según el modelo y la versión. Las siguientes unidades están incluidas en la cobertura Jaltest MHE para Mitsubishi y Caterpillar.

Unidades de control a las que puede acceder

  • VCM4, VCM6 y VCM15DN, ordenador central: El ordenador de la máquina del camión, con códigos de fallo, valores de medición, datos de la unidad de control y mantenimiento.
  • MP, cuadro de instrumentos: Códigos de fallo, valores de medición y datos de la unidad de control; la función de mantenimiento no está incluida aquí.
  • 1204E (J1939) y 1204F (J1939), control del motor: En las versiones pesadas, con códigos de fallo, valores de medición, datos de la unidad de control y mantenimiento; en el 1204F J1939 también acciones adicionales.
  • 1204F (PDL), control del motor: Códigos de fallo, valores de medición y datos de la unidad de control, sin mantenimiento.
  • SCR/DEF, tratamiento de gases de escape: Códigos de fallo, valores de medición y datos de la unidad de control.

Lo que puede hacer

  • Leer códigos de fallo: Extraer la memoria de fallos de las unidades de control conectadas, con descripción de la avería.
  • Ver valores de medición: Los valores actuales de los sensores por unidad de control, con la posibilidad de establecer límites de alarma.
  • Consultar mantenimiento: Los intervalos de mantenimiento y las tareas a realizar, en el ordenador central y el control del motor.
  • Realizar acciones adicionales: Solo en el control del motor 1204F en la versión J1939.

Vehículos y aplicaciones compatibles

Lo que importa es el conector, no el modelo. Este cable se adapta a cualquier máquina Mitsubishi o Caterpillar con la conexión de diagnóstico de 12 pines. Las siguientes series están incluidas por Jaltest en la cobertura MHE; el número de posiciones de contacto en el conector lo puede verificar usted mismo en el asiento del conductor.

Mitsubishi (especificaciones):

  • Serie FB: carretillas elevadoras eléctricas, incluyendo FB13(C)PN(T), FB14(C)N2(T), FB15(C)PN(T), FB16(C)N(T) y FB20K hasta FB35K
  • Serie FD: carretillas elevadoras diésel, incluyendo FD15N, FD20N, FD40N, FD50(C)N, FD70N(M) y FD100N2
  • Series FG y FGC: carretillas elevadoras de gas, incluyendo FG15N, FG20N, FG40N, FG50(C)N, FGC15N y FGC35K

Caterpillar (especificaciones):

  • Carretillas elevadoras: series C, P, E, DP, EP, GC y GP
  • Manipuladores telescópicos: series TH y TL
💡
Información útil: El conector de diagnóstico de estos equipos se encuentra generalmente en o bajo el asiento del operador. Mitsubishi y Caterpillar fabrican máquinas con diferentes conectores además de esta versión de 12 pines. Verifique el conector en la máquina antes de realizar su pedido.

Contenido del embalaje

  • 1x Jaltest (JDC565.9) | Mitsubishi/Caterpillar 12-pins OBD – 16-pins OBD2 Cable adaptador | Carretillas elevadoras y equipos de elevación

Especificaciones técnicas

General

La marca del cable o del adaptador. Normalmente debe coincidir con la marca de su equipo de diagnosis.Marca
Jaltest
El tipo de producto: un cable adaptador suelto, un adaptador sin cable o un juego completo.Tipo de producto
Cable adaptador
En qué tipos de vehículos o máquinas puede usar el cable. Así comprueba rápidamente si se adapta a lo que llega a su taller.Tipos de vehículo
  • Transporte interno

Compatibilidad

Con qué marca de equipo de diagnosis funciona el cable. Un cable de una marca normalmente no sirve para un equipo de otra marca.Equipo de diagnosis compatible
  • Jaltest
En qué versión de la interfaz Jaltest Link encaja el cable. Algunos cables solo funcionan con la V9 más reciente.Versión de Jaltest Link
  • Link V9

Conexiones

El conector que se enchufa en el puerto de diagnosis del vehículo o de la máquina. Debe encajar exactamente.Conector del lado del vehículo
OBD de 12 pines
El conector del lado de su equipo de diagnosis o interfaz. Normalmente un conector OBD2 de 16 pines.Conector del lado del equipo
OBD2 de 16 pines

Funciones de diagnosis

Puede ver los valores reales de los sensores con el vehículo en marcha. Útil para localizar averías.Ver datos en tiempo real

Dimensiones y peso

La longitud del cable. Un cable más largo ofrece más libertad de movimiento con un puerto de difícil acceso.Longitud del cable
30 cm
Número de referencia
JDC565.9

Otras especificaciones

Aplicación
Carretillas elevadoras Mitsubishi y Caterpillar
Unidades de control
VCM4, VCM6 y VCM15DN (ordenador central), MP (cuadro de instrumentos), 1204E y 1204F (control del motor), SCR/DEF
Módulo Jaltest
Jaltest MHE
