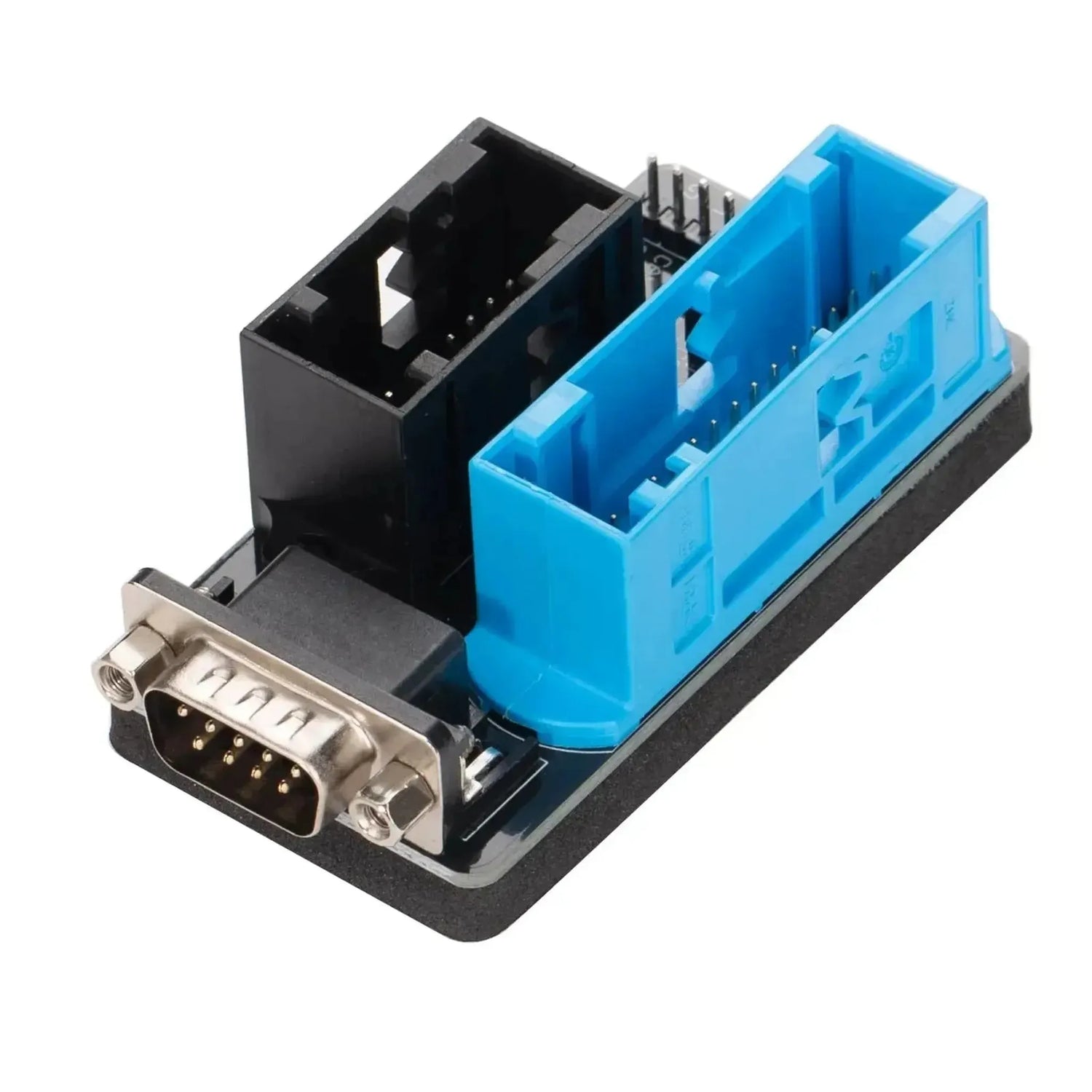

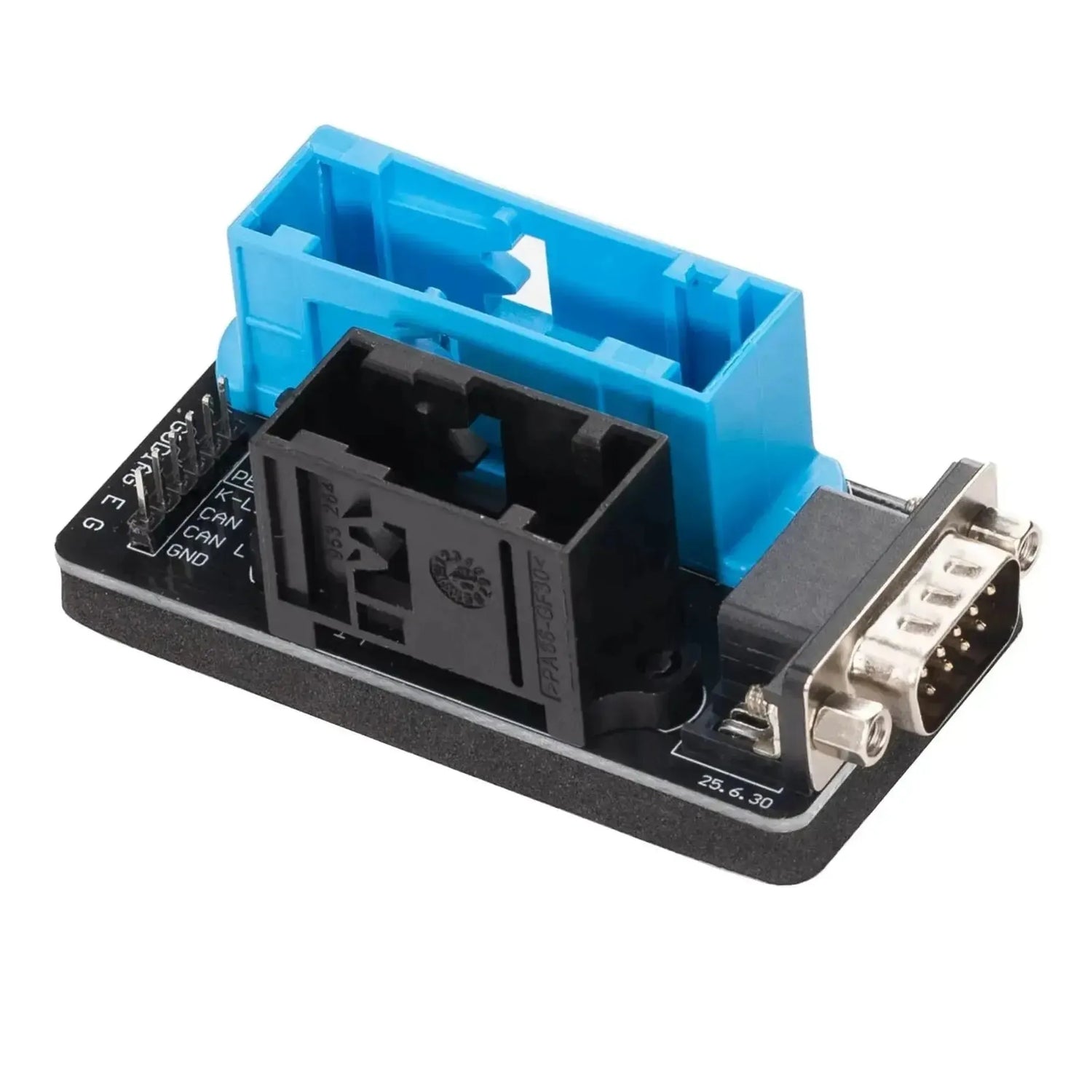

El Recopilador de Datos GoDiag MQB (ELV/TCM-DSG) es un especializado adaptador de caja de cambiosdiseñada para la recopilación de datos y la realización de diagnósticos en vehículos VAG. Esta tarjeta de interfaz actúa como un puente esencial para los técnicos de diagnóstico que trabajan conPlataformas MQB. El dispositivo ha sido desarrollado específicamente para extraer datos del Cerradura Electrónica de Dirección (ELV) y para establecer una comunicación estable con Módulos de Control de Transmisión (TCM) de cajas de cambios DSG. La placa de circuito está equipada con conectores estandarizados, incluyendo una conexión DB9 y puertos de enchufe VAG específicos, que permiten conexiones seguras sin necesidad de cortar ni soldar el arnés de cableado original del vehículo.
Para que el adaptador funcione correctamente, se conecta en una configuración de prueba fuera del vehículo o directamente a través del conector del panel de instrumentos. En combinación con una plataforma de diagnóstico compatible, como laGoDiag GT115 o el Adaptador de caja de cambios GT107+, el módulo crea un entorno simulado para la ECU. Esto permite realizar pruebas a través de la Protocolos CAN-busseguro leer y escribir datos flash en el módulo de caja de cambios o la ELV. Los puntos de medición accesibles paraCAN Alto, CAN Bajo, K-Line y alimentación (VCC/IGN/GND) garantizan que la herramienta de diagnóstico procese correctamente la señal. Esto permite que los técnicos trabajen cómodamente en el banco de trabajo diagnósticos de ejecución, clonación de datos o realizar ajustes, lo que aumenta significativamente la eficiencia en el taller.
VENTAJAS
PUNTOS IMPORTANTES
Aplicaciones y funcionalidades
Este adaptador ha sido desarrollado para tareas de diagnóstico específicas y manipulación de datos en módulos de transmisión y columna de dirección dentro de la plataforma MQB.
- Recopilación de datos ELV: Lee y recopila datos de seguridad y operacionales del módulo de Cierre Electrónico de Dirección (ELV) utilizando la conexión del panel de instrumentos.
- Comunicación TCM DSG: Establece una conexión de comunicación directa y estabilizada con el Módulo de Control de Transmisión (TCM) de cajas de cambios DSG para propósitos de diagnóstico y programación.
- Lectura y escritura de memoria flash: Facilita la transferencia sin errores de firmware y datos de calibración hacia la ECU o TCM cuando la placa está conectada a la tableta de diagnóstico y la interfaz correctas.
- Pruebas de banco (Diagnóstico en Banco): Permite desconectar módulos del vehículo y leerlos en un banco de trabajo, garantizando una alimentación controlada durante acciones de programación críticas.
Funciones especiales y capacidades
El módulo contiene propiedades de hardware específicas que hacen que el proceso de prueba y diagnóstico sea más transparente para el técnico.

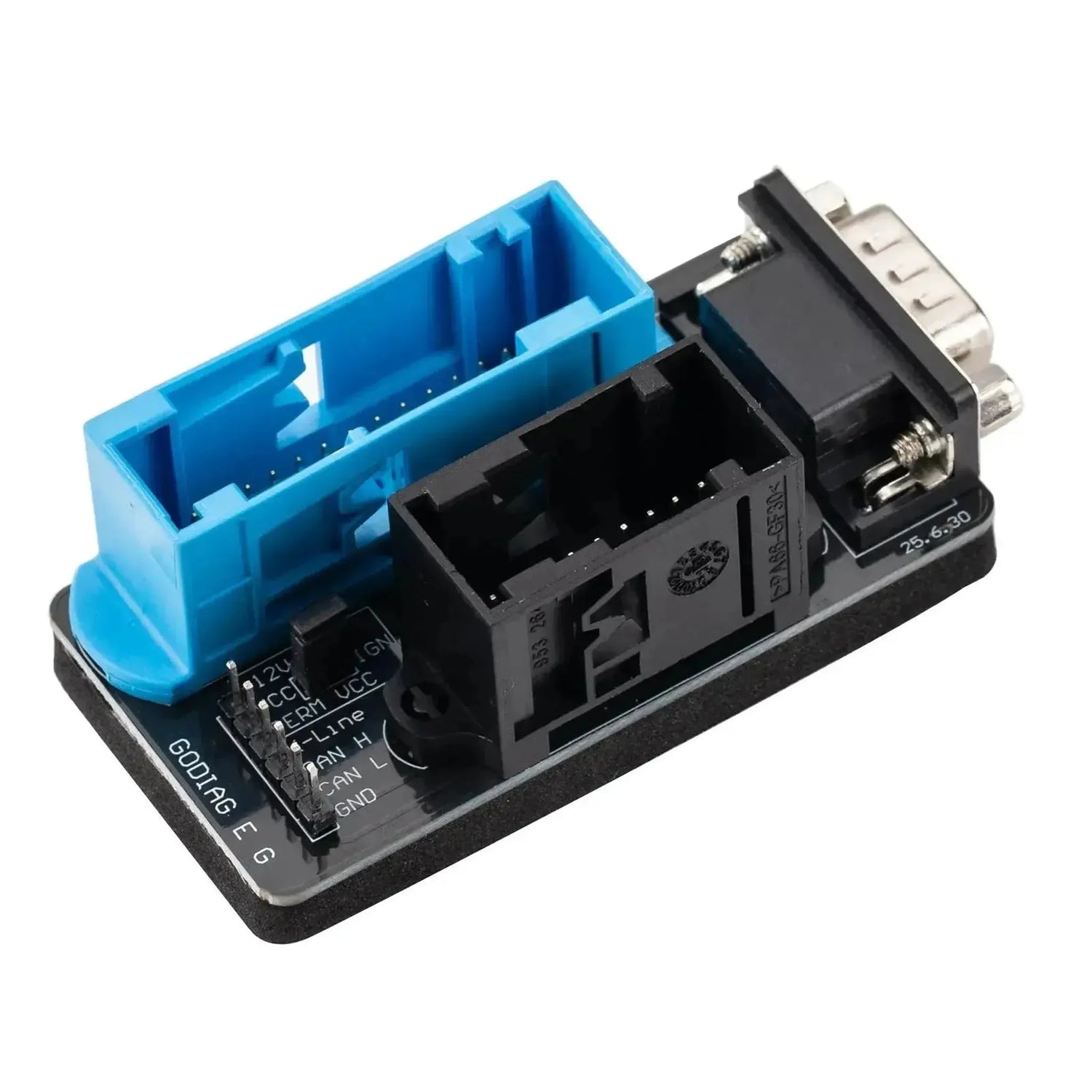

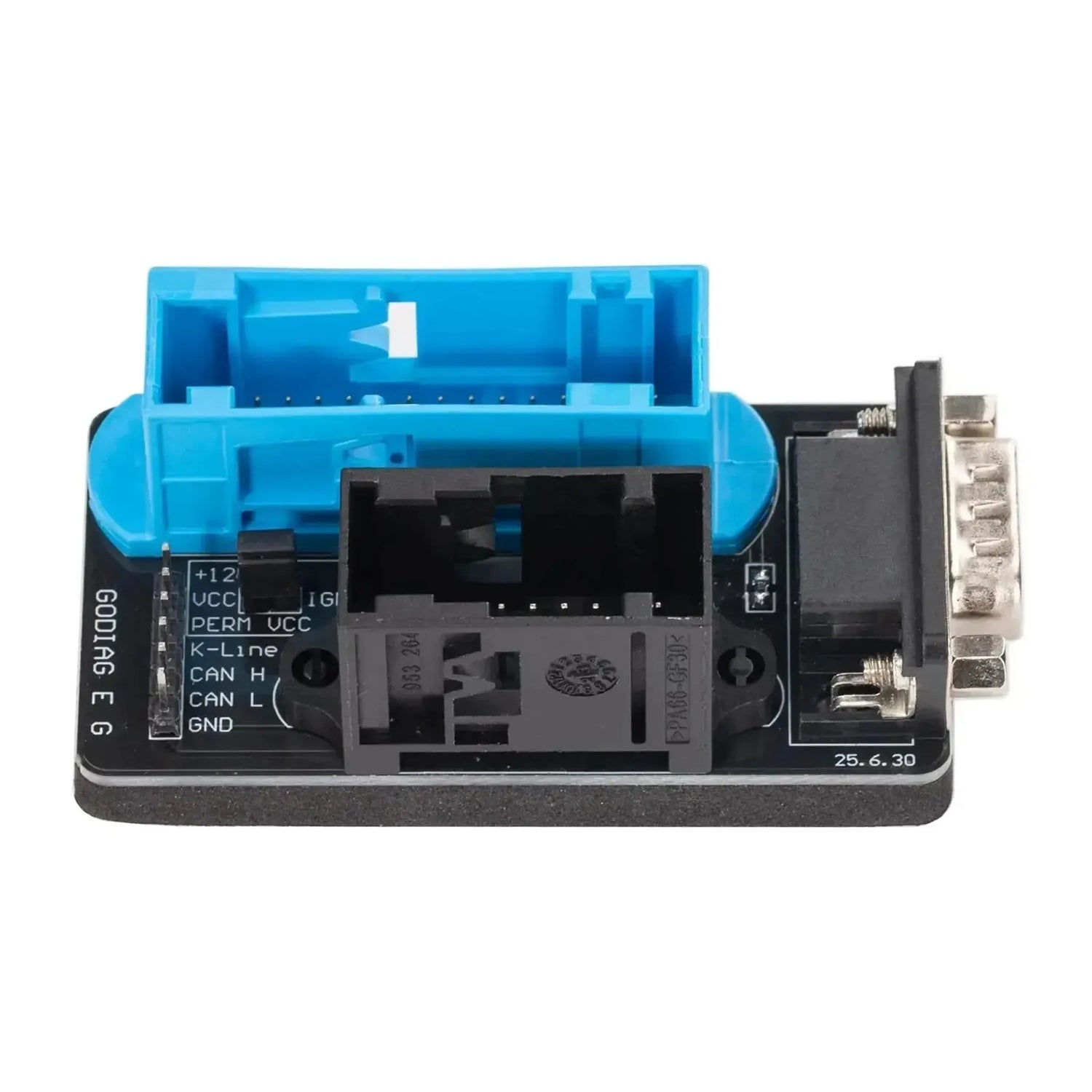

- Pines de comunicación integrados: La placa de circuito está equipada con derivaciones soldadas para +12V, VCC, IGN, PERM VCC, K-Line, CAN H, CAN L y GND. Esto permite al técnico medir señales directamente con un osciloscopio o multímetro durante la programación.
- Interfaz serie DB9: Utiliza un conector DB9 estándar robusto para una integración sin interferencias y perfecta con los juegos de cables GoDiag existentes y los puentes OBD2.
Contenido del embalaje
- 1x GoDiag | MQB Data Collector (ELV/TCM-DSG) Versnellingsbakadapter | Accessoires
Especificaciones técnicas
| Especificación | Descripción |
|---|---|
| Marca del producto | GoDiag |
| Modelo del producto | MQB Data Collector |
| Número de pieza (Fabricante) | SF382-B |
| Plataforma compatible | VAG MQB |
| Módulos compatibles | ELV (Cierre Electrónico de Dirección), TCM (Transmisión DSG) |
| Conexiones | Conector de panel de instrumentos VAG (azul), DB9, conector de prueba multipolar |
| Compatibilidad de protocolos | CAN-bus, K-Line |
| Puntos de medición integrados | +12V, VCC, IGN, PERM VCC, K-Line, CAN H, CAN L, GND |
