Descubra productos similares: Cables adaptadores OBD para vehículos y conectores, Cables adaptadores y conectores Jaltest, Jaltest
Jaltest  |  SKU: JDC545A

Jaltest (JDC545A) | Cable Adaptador Doosan 14 pines OBD - 16 pines OBD2 | Maquinaria de Construcción y Movimiento de Tierras

€304,95 incl.
€252,02 excl.

Garantía directa a través de AsTools

Tramitamos los casos de garantía directamente, de forma rápida y sin intermediarios del fabricante. Gracias a nuestro propio almacén de repuestos y experiencia técnica, generalmente podemos ayudarle de inmediato. Solo en casos excepcionales enviamos el producto al proveedor.

2 años de garantía en todos los productos

Al igual que todos nuestros productos, este artículo se suministra con 2 años de garantía de fábrica. De esta forma, usted dispone de cobertura garantizada en cuanto a calidad y servicio a largo plazo.

Devoluciones sencillas

Puede solicitar su devolución fácilmente a través de su cuenta. Le enviaremos la etiqueta de devolución por correo electrónico. Los gastos de envío de la devolución corren por su cuenta.

Servicio de atención al cliente profesional

Nuestros expertos están listos para ayudarle de forma rápida y profesional, tanto en línea como en nuestra tienda física. ¿Tiene alguna pregunta? ¡No dude en ponerse en contacto con nosotros!

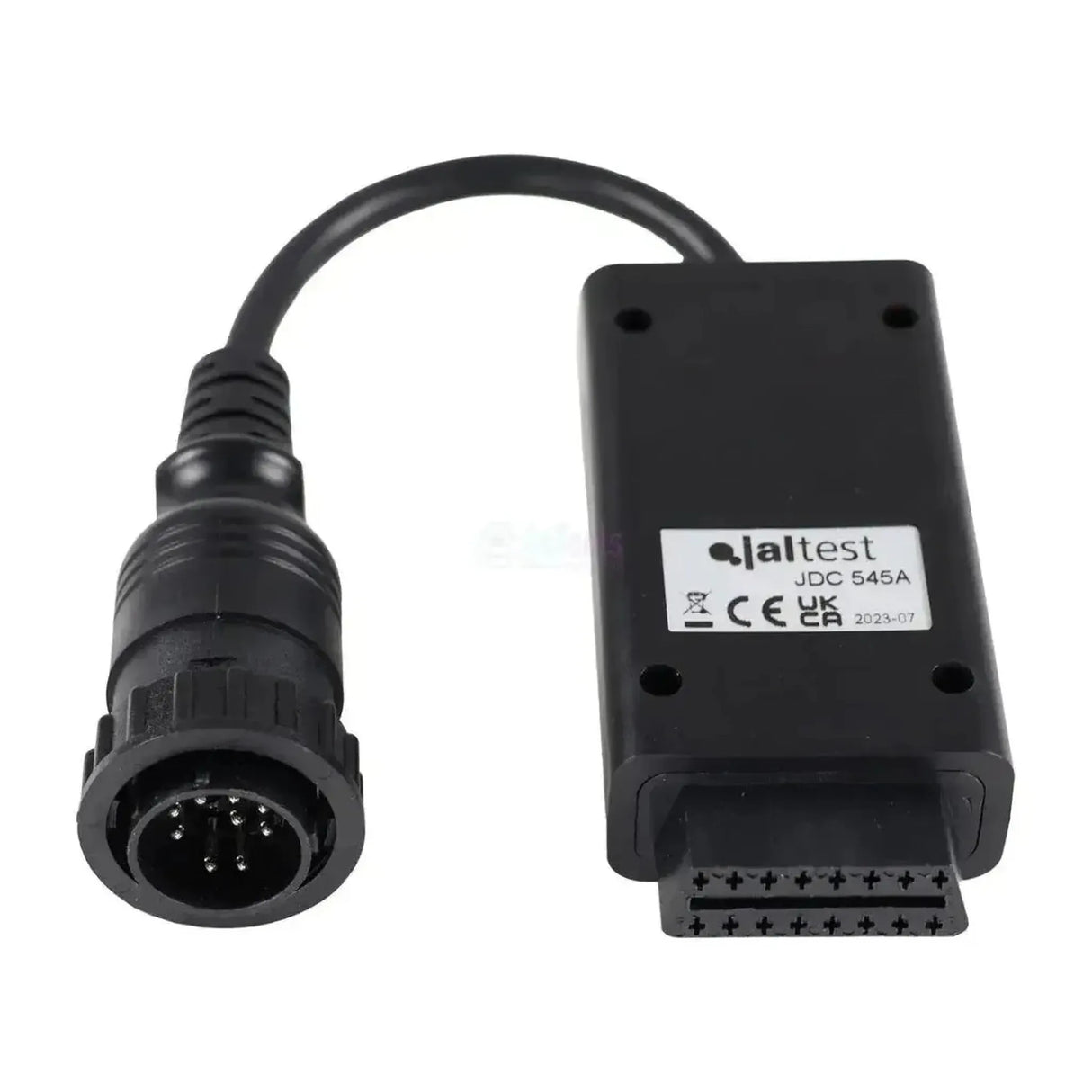

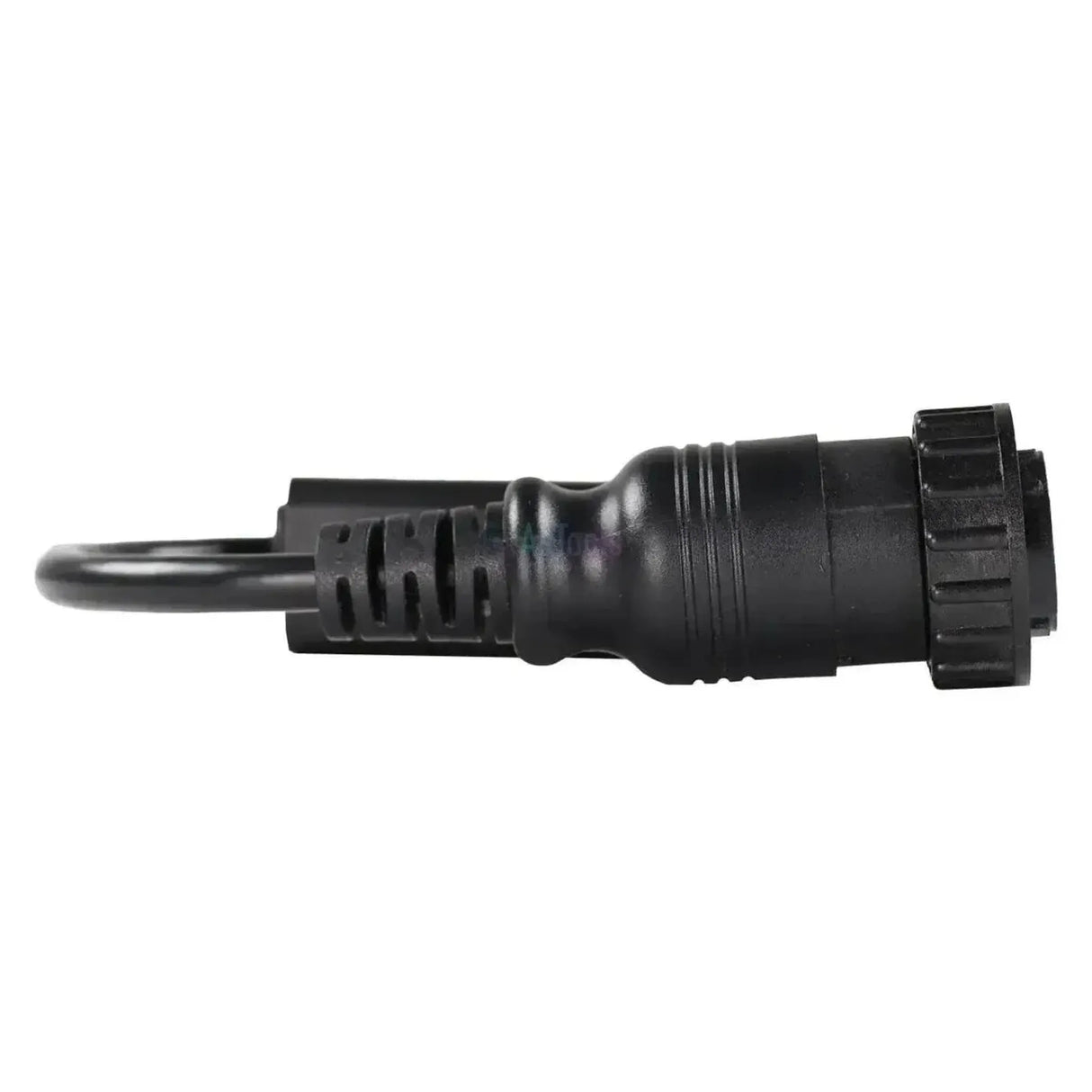

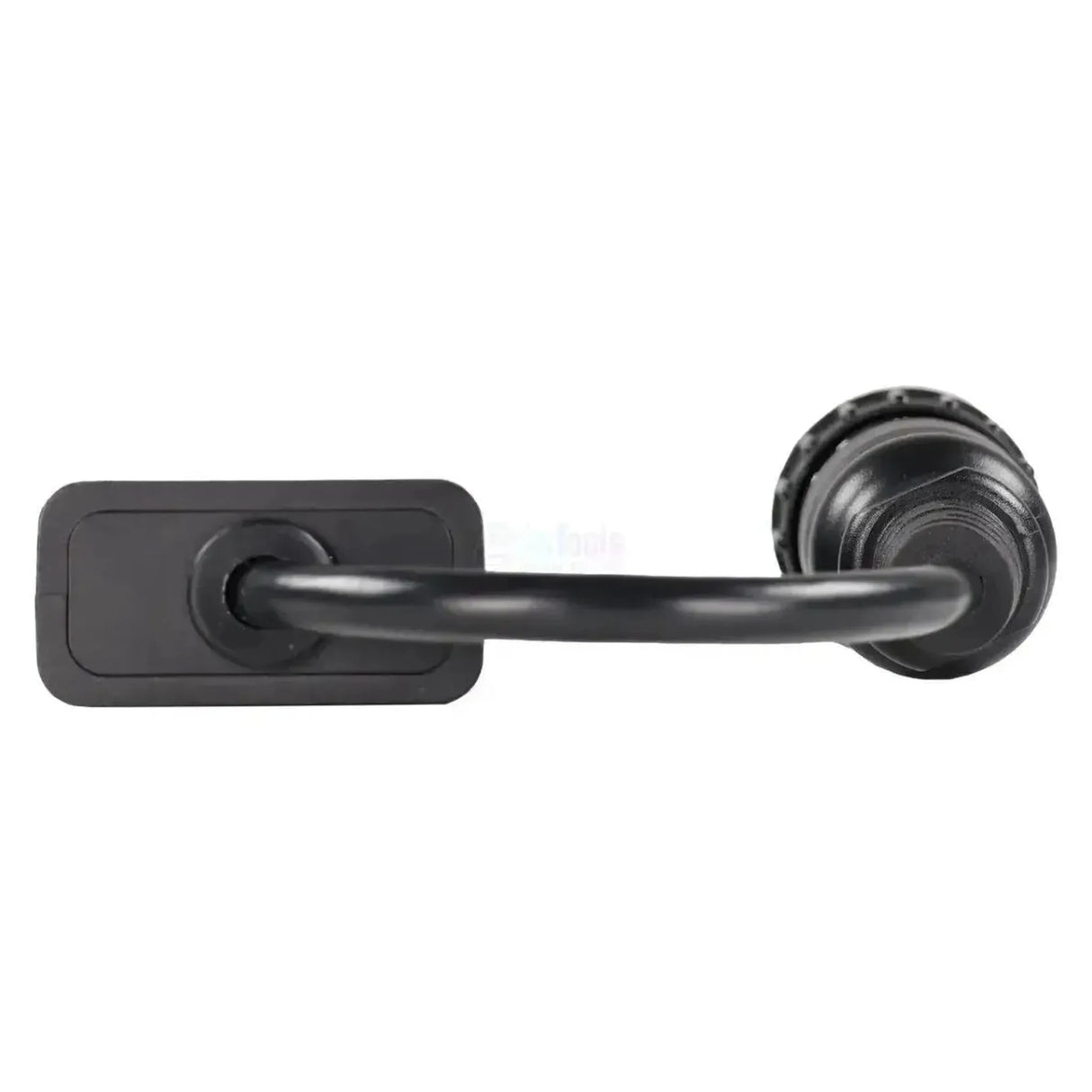

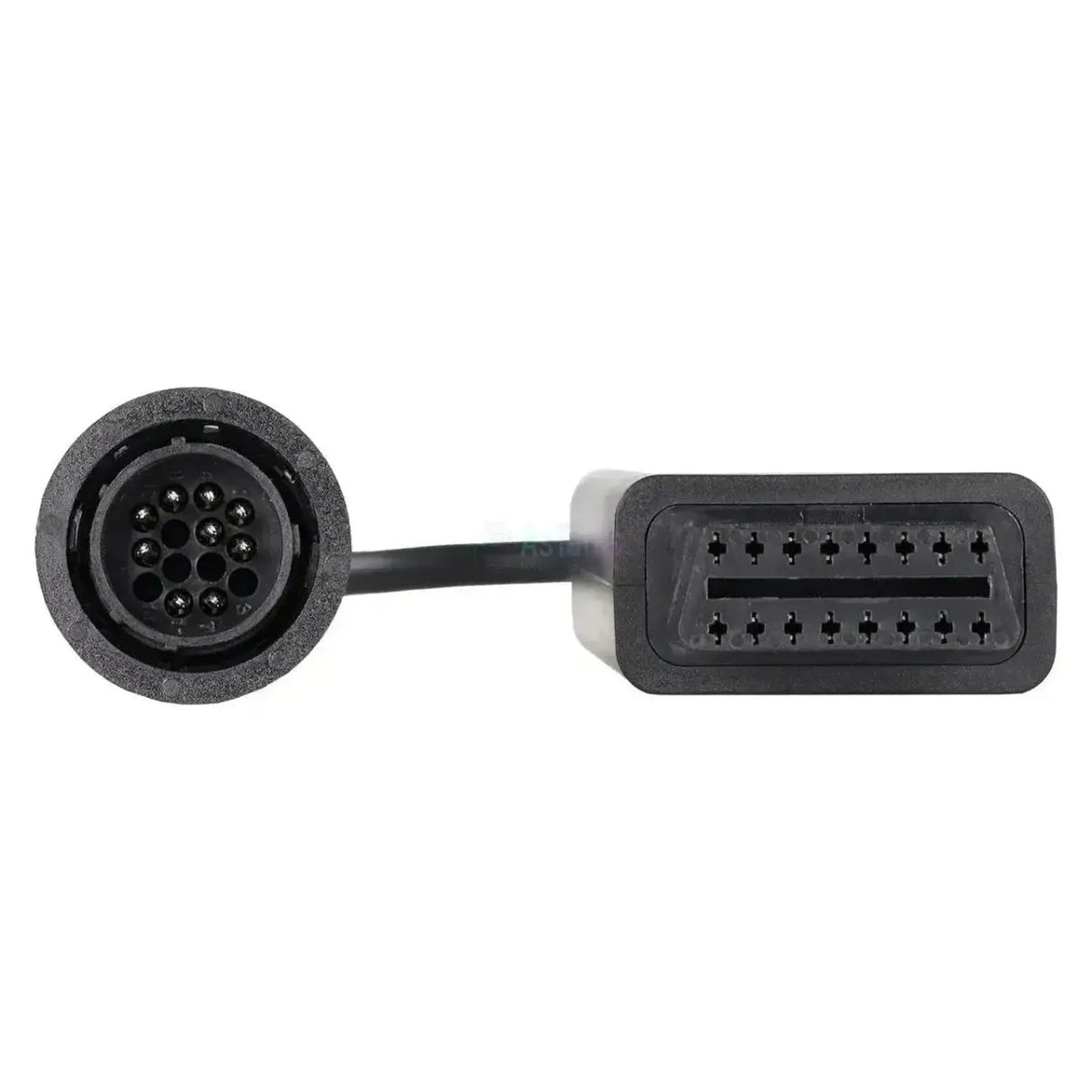

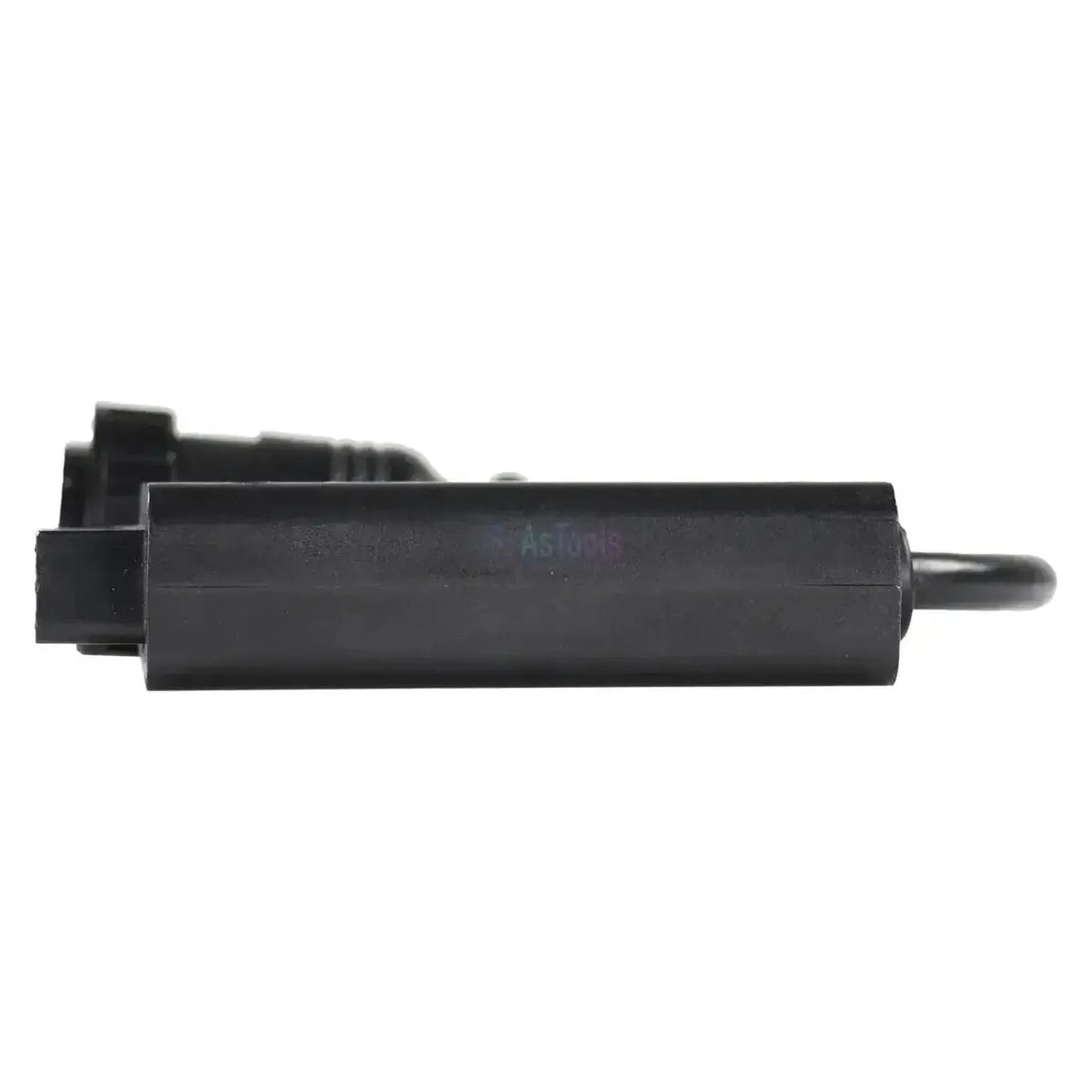

El Jaltest JDC545A conecta la conexión de diagnóstico de 14 pines de las máquinas de movimiento de tierras Doosan con la entrada OBD2 de 16 pines de su cable de diagnóstico Jaltest. En el lado de la máquina hay un conector de plástico negro redondo con anillo de acoplamiento estriado, levas de bayoneta en el borde y pines macho en un alojamiento negro. La ubicación de esa conexión en la máquina varía según el modelo: detrás del asiento del conductor, en el bloque motor o en la parte trasera del motor. El cable mide de 28 a 30 cm y lleva a mitad de su recorrido la caja negra que contiene el acoplamiento OBD2.

Una vez establecida la conexión, el software Jaltest accede a E-EPOS, la computadora central de la máquina que regula la coordinación entre motor e hidráulica, los controles del motor EMS XPI y DL06/DL08 y los controles de postratamiento EEC y EEC3. La diferencia radica en la profundidad de cobertura: los datos de mantenimiento están disponibles en los controles del motor y postratamiento, pero no en E-EPOS, y las acciones adicionales solo en el control del motor EMS XPI. El cable es compatible con Jaltest Link V8.1 y está incluido en Jaltest OHW (máquinas de construcción y movimiento de tierras).

VENTAJAS

✔Accede a E-EPOS, la computadora central que coordina motor e hidráulica.
✔Compatible con EMS XPI-regulación del motor con inyección common rail, incluidas acciones complementarias.
✔Proporciona acceso a las regulaciones EEC y EEC3 del tratamiento posterior SCR, con datos de mantenimiento.
✔Un único cable para toda la línea de máquinas: excavadoras DX, cargadoras de ruedas DL y volquetes articulados DA.

PUNTOS IMPORTANTES

✕En E-EPOS no hay datos de mantenimiento incluidos en la cobertura; estos se encuentran en las regulaciones del motor y tratamiento posterior.
✕Las acciones complementarias solo están disponibles en la regulación del motor EMS XPI, no en la versión DL06/DL08.
✕Solo para la conexión de máquina redonda de 14 pines de Doosan; la conexión de 6 pines en un motor Doosan DL03 independiente se realiza a través de la JDC547A.
✕Esta versión es compatible con Jaltest Link V8.1 y no con la V9.

Aplicaciones y funcionalidades

A través de esta conexión, accede con el software Jaltest a la unidad de control de la máquina, la regulación del motor y la tratamiento de gases de escape de la máquina Doosan. Las unidades presentes varían según la serie y configuración. Las siguientes unidades están incluidas en la cobertura Doosan.

Unidades de control a las que puede acceder

  • E-EPOS, ordenador de máquina: El ordenador central que coordina el motor y la hidráulica, con códigos de error, valores de medición y datos de la ECU.
  • EMS XPI, control del motor con inyección common rail: La versión con presión de inyección muy elevada, incluidas acciones adicionales.
  • DL06/DL08 (CAN), control del motor: El control del motor de las versiones Tier 4 y Stage IV.
  • EEC, tratamiento de gases de escape: El control del tratamiento SCR con AdBlue.
  • EEC3, tratamiento de gases de escape: La generación más reciente de control de tratamiento.

Lo que puede hacer

  • Leer y borrar códigos de error: Leer la memoria de fallos de la unidad de control, con descripción de la avería detectada.
  • Ver valores de medición: Los valores actuales de los sensores conectados a la unidad de control, en cifras y gráfico.
  • Consultar datos de mantenimiento: En los controles del motor y tratamiento; no disponible en E-EPOS.
  • Realizar acciones adicionales: Disponible en el control del motor EMS XPI.

Vehículos y aplicaciones compatibles

Lo determinante es el conector, no el modelo. Este cable es compatible con cualquier máquina Doosan que disponga del conector de diagnóstico redondo de 14 pines. En maquinaria de construcción nunca se ha prescrito una conexión OBD, por lo que el mismo conector aparece en varias generaciones de máquinas. Las siguientes series están incluidas en la cobertura de Jaltest OHW.

Doosan:

  • Serie DX200 (excavadora de cadenas)
  • Serie DX300 (excavadora de cadenas)
  • Serie DX400 (excavadora de cadenas)
  • Serie DX500 (excavadora de cadenas)
  • Serie DX200W (excavadora móvil)
  • Serie DL200 (cargadora de ruedas)
  • Serie DL300 (cargadora de ruedas)
  • Serie DA30 (volquete articulado)
💡
Información útil: El conector se encuentra, según el modelo, detrás del asiento del conductor, en el bloque motor o en la parte trasera del motor. Se identifica por el conector redondo con cierre de bayoneta y catorce posiciones de pines. El conector de seis pines en un motor Doosan DL03 independiente tiene un aspecto diferente y corresponde al JDC547A. Verifique en la máquina qué conector tiene antes de realizar el pedido.

Contenido del embalaje

  • 1x Jaltest (JDC545A) | Cable adaptador Doosan 14-pins OBD - 16-pins OBD2 | Maquinaria de construcción y movimiento de tierras

Especificaciones técnicas

General

El fabricante del cable. Los cables Jaltest funcionan con los equipos de diagnosis de Jaltest.Marca
Jaltest (Cojali)
El tipo de cable. Un cable de diagnosis se conecta al conector de diagnosis; un cable de medición mide un componente por separado.Tipo de cable
Cable adaptador
El paquete de software de Jaltest al que pertenece el cable. Para utilizar el cable necesita una licencia de ese módulo.Módulo de software Jaltest
  • OHW maquinaria de obra
Para qué tipo de vehículos o máquinas está pensado el cable. Así comprueba rápidamente si es adecuado para los que llegan a su taller.Tipos de vehículo
  • Maquinaria de obra

Conexiones

En qué versión de la interfaz de diagnosis Jaltest Link se puede utilizar el cable. No todos los cables funcionan en todas las versiones.Jaltest Link compatible
  • Jaltest Link V8.1
El conector del lado del equipo de diagnosis. Debe encajar en su interfaz o en su cable de diagnosis.Conexión del lado de la interfaz
OBD2 de 16 pines
El conector del lado del vehículo, del motor o de la máquina. Debe encajar en el conector de diagnosis o en el componente.Conexión del lado del vehículo
OBD de 14 pines
La longitud del cable. Un cable más largo le da más espacio para trabajar.Longitud del cable
28 a 30 cm

Diagnóstico

Si puede no solo leer los códigos de avería, sino también borrarlos. En algunos sistemas solo es posible leerlos.Borrado de códigos de avería
Si puede ver los valores actuales de los sensores con el vehículo en marcha. Útil para localizar una avería.Valores en tiempo real

Uso

Número de referencia
JDC545A
Unidades de control
E-EPOS, EMS XPI, DL06/DL08, EEC, EEC3

Otras especificaciones

Aplicación
Excavadoras, cargadoras de ruedas y volquetes articulados Doosan
