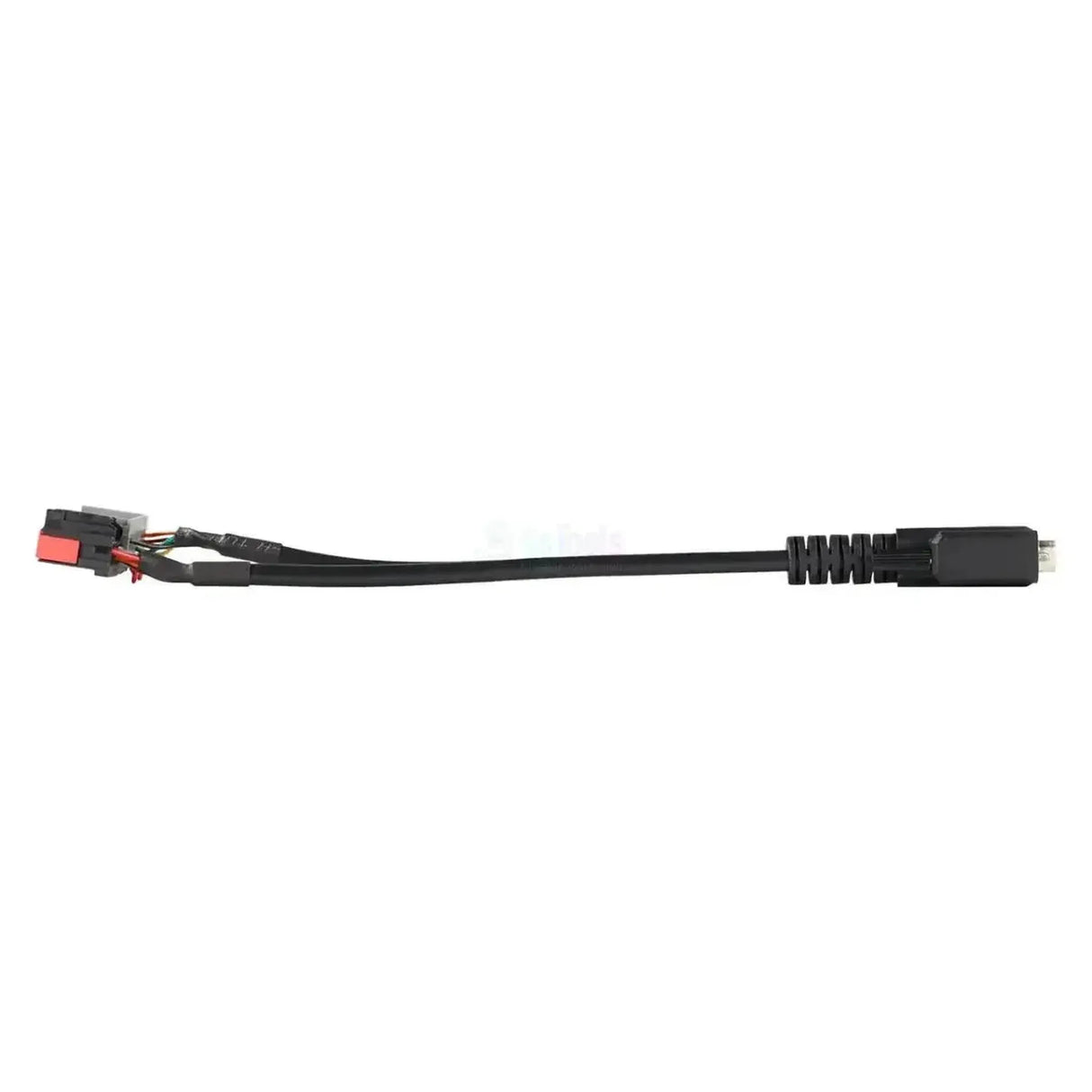

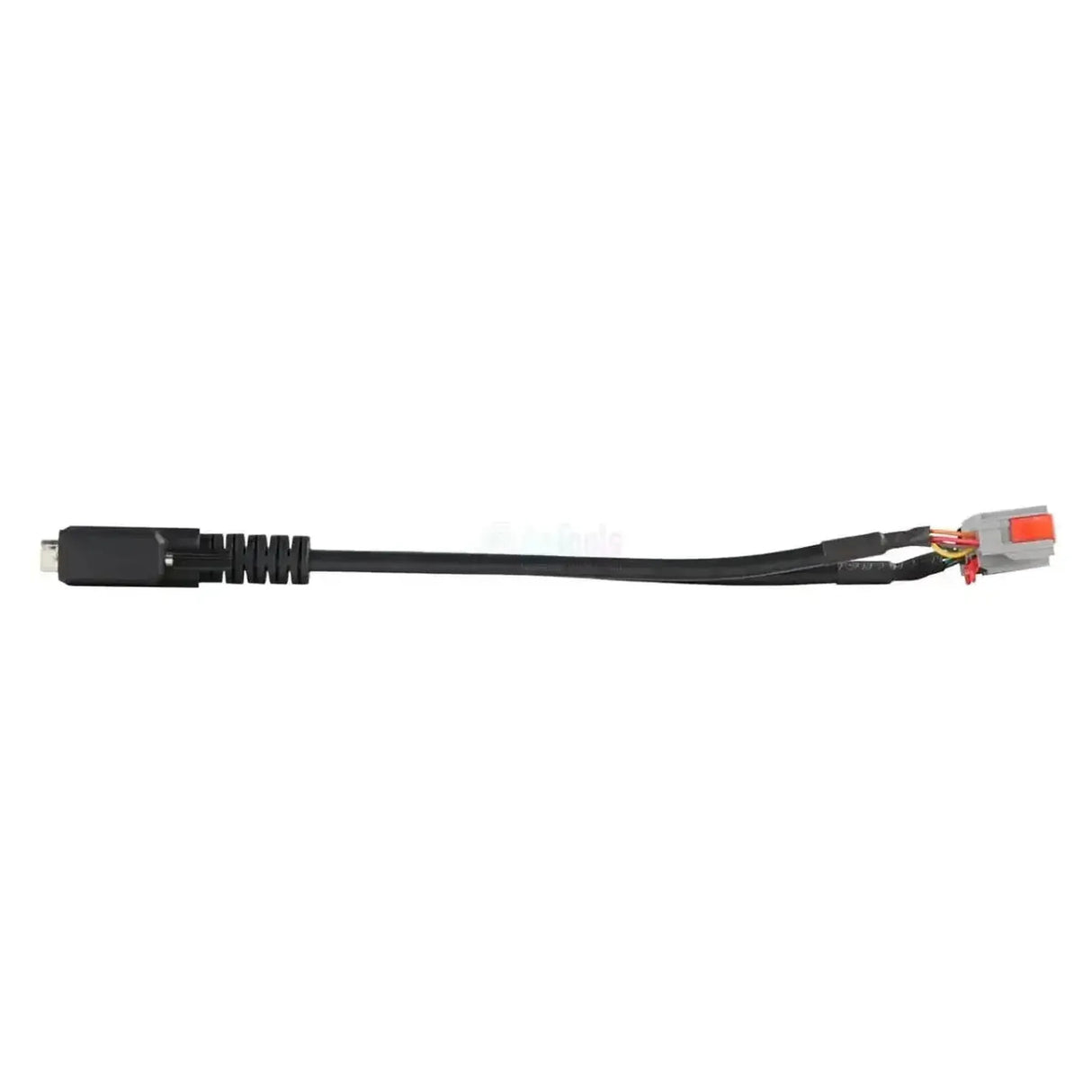

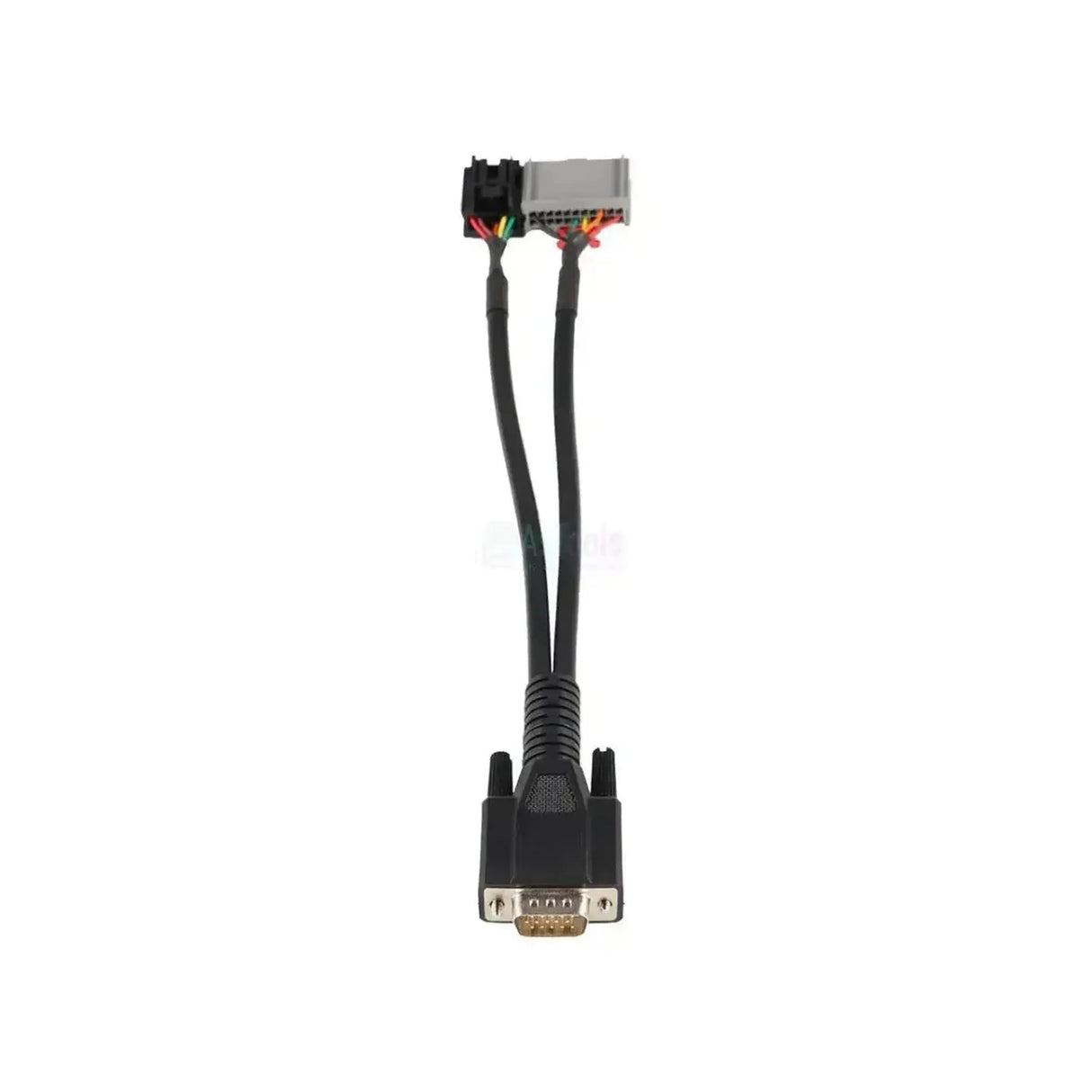

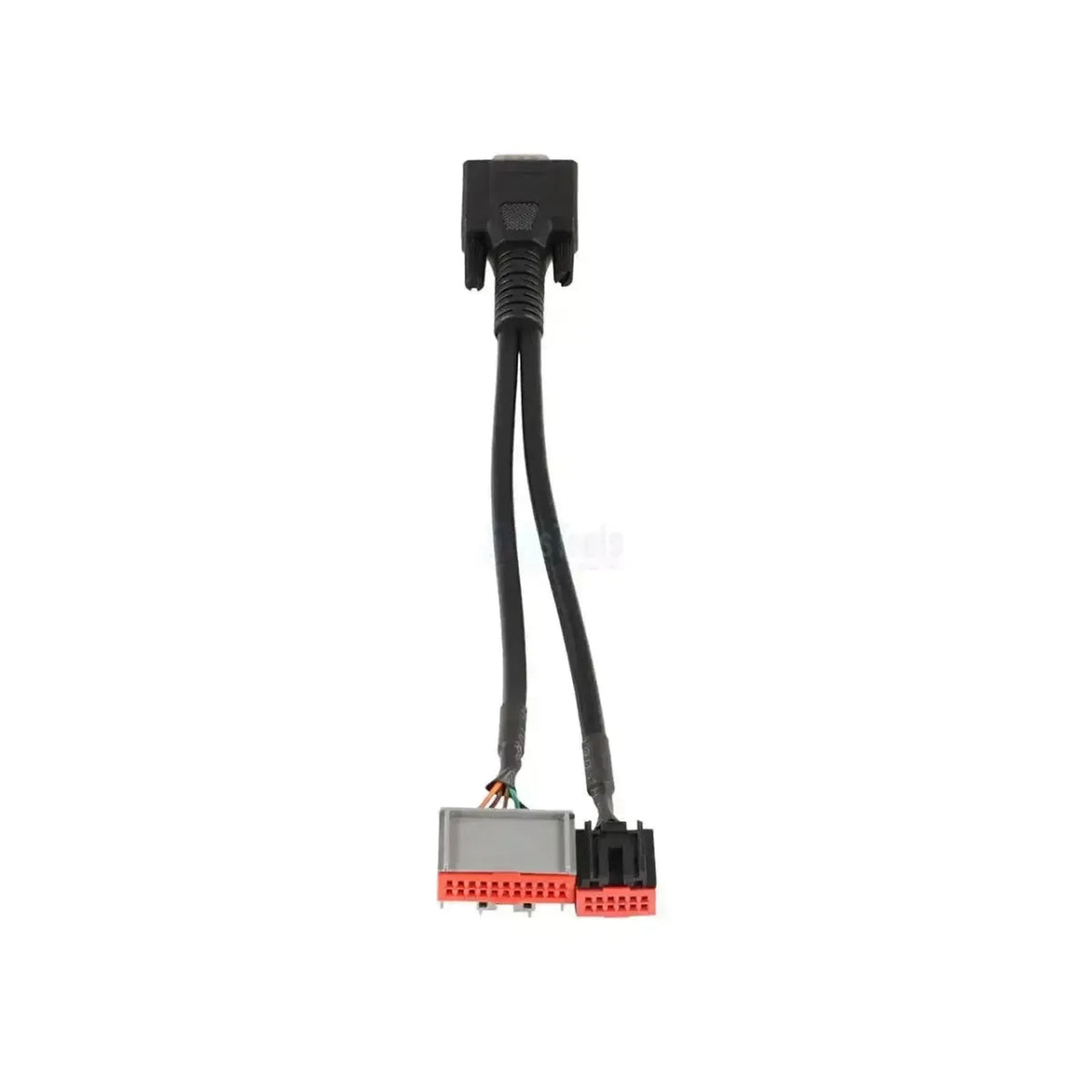

El cable OBDSTAR T006 dispone de un conector de 15 pines DB15 en el lado del equipo y se divide en el lado del vehículo en un conector GSM de 12 pines y otro de 22 pines. Ambos conectores se acoplan directamente al cableado del módulo de palanca de cambios en la consola central de vehículos Land Rover y Jaguar.
El módulo de palanca en estos vehículos dispone de dos conectores independientes. Con la estructura de cable dividida, ambos se controlan simultáneamente, permitiendo que la plataforma de pruebas OBDSTAR lea y controle todas las señales relevantes de la palanca. La conexión funciona independientemente de la red del vehículo, lo que permite realizar pruebas específicas del módulo sin intervención de la red CAN. El cable es una conexión de prueba para este módulo exclusivamente: no ofrece diagnóstico OBD2 ni es utilizable para lecturas generales del vehículo. La carcasa de la palanca debe desmontarse para acceder a los conectores. Los modelos que se indican a continuación están confirmados con años de fabricación; las pruebas ejecutables las determina la plataforma de pruebas.
VENTAJAS
CONSIDERACIONES IMPORTANTES
Aplicaciones y funcionalidades
En combinación con equipos de la serie de plataformas de prueba OBDSTAR, el cable permite realizar los siguientes trabajos en el módulo del selector de cambios.
Unidades de control a las que accede

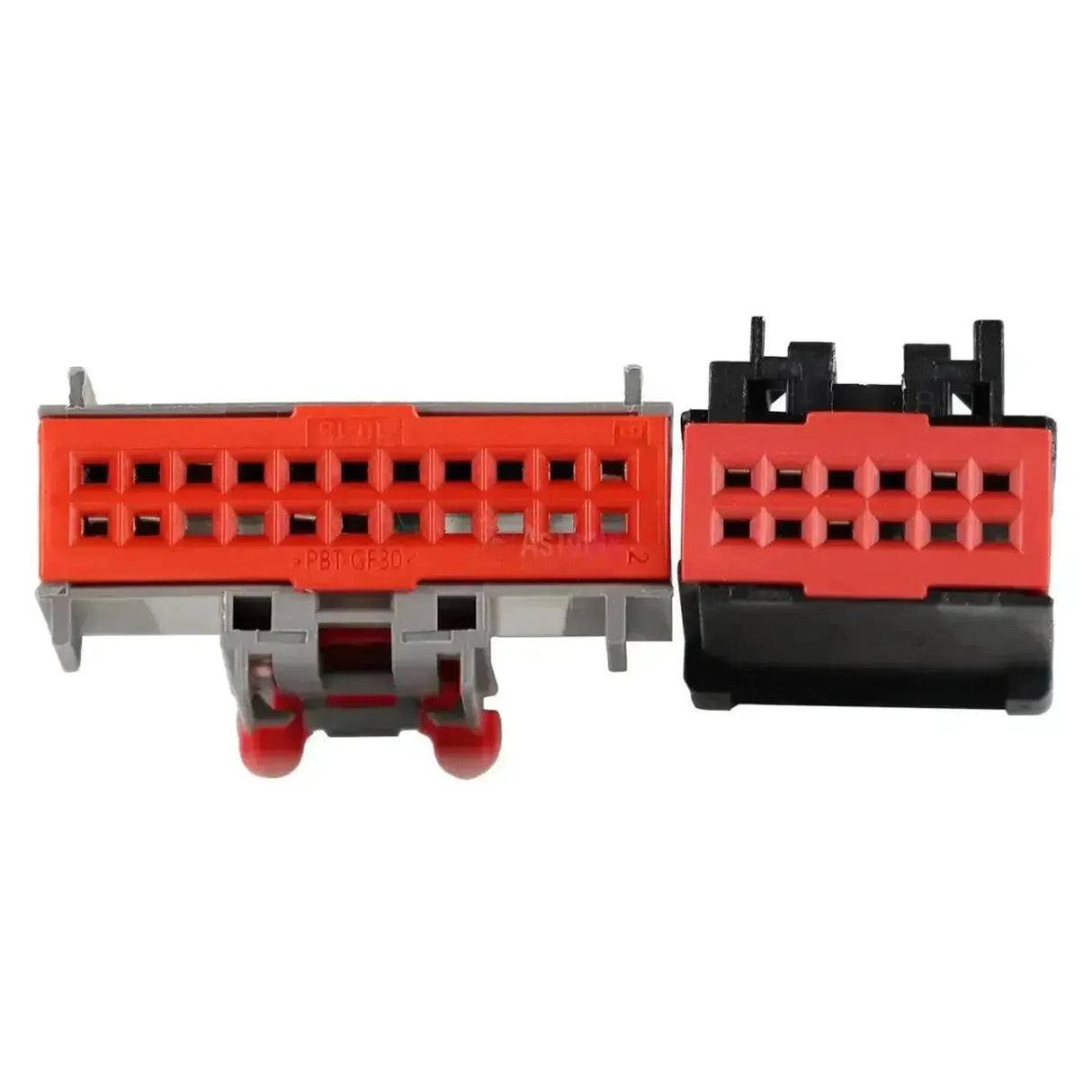

- Módulo del selector de cambios: Conectado directamente a través de los conectores GSM de 12 pines y 22 pines en la consola central.
- Ningún otro sistema del vehículo: La conexión funciona fuera de la red del vehículo, de modo que solo se accede al módulo del selector.
Lo que puede hacer
- Realizar prueba de elevación: Controlar eléctricamente la función de elevación del selector y leer la respuesta del módulo.
- Realizar prueba de conmutación: Verificar las señales de conmutación para comprobar la respuesta correcta al cambiar de marchas.
- Conectar el módulo directamente: Establecer comunicación con la plataforma de prueba sin pasar por el puerto de diagnóstico estándar del vehículo.
- Evaluar el módulo antes de sustituirlo: Determinar si la avería se encuentra en el módulo del selector antes de proceder a su sustitución.
- Atención: Verifique previamente que el año de fabricación y la versión específicos dispongan realmente de la conexión GSM de 12 pines y 22 pines.
Vehículos y aplicaciones compatibles
Lo determinante es la conexión GSM de 12 pines y 22 pines en el módulo del selector de cambios, no el modelo. Los vehículos que se indican a continuación tienen compatibilidad confirmada. En los rangos que continúan hasta la actualidad, una versión posterior puede llevar un módulo diferente; por lo tanto, compruebe los conectores usted mismo.
Jaguar:
- F-Pace (X761): (2016–actualidad)
- F-Type (X152): (2013–actualidad)
- XE (X760): (2015–actualidad)
- XF (X260): (2015–actualidad)
- XJ (X351): (2009–actualidad)
Land Rover:
- Discovery 5 (L462): (2017–actualidad)
- Discovery Sport (L550): (2015–actualidad)
- Range Rover (L405): (2013–actualidad)
- Range Rover Evoque (L538/L551): (2011–actualidad)
- Range Rover Sport (L494): (2013–actualidad)
- Range Rover Velar (L560): (2017–actualidad)
Contenido del embalaje
- 1x OBDSTAR (T006) | Cable adaptador 12+22-pins GSM - 15-pins DB15 | Vehículos de turismo
Especificaciones técnicas
| Especificación | Descripción |
|---|---|
| Marca | OBDSTAR |
| Número de artículo | T006 |
| Tipo | Cable adaptador |
| Aplicación | Prueba del módulo de palanca de cambios en vehículos Jaguar y Land Rover |
| Conexión lado vehículo | 12+22-pins GSM |

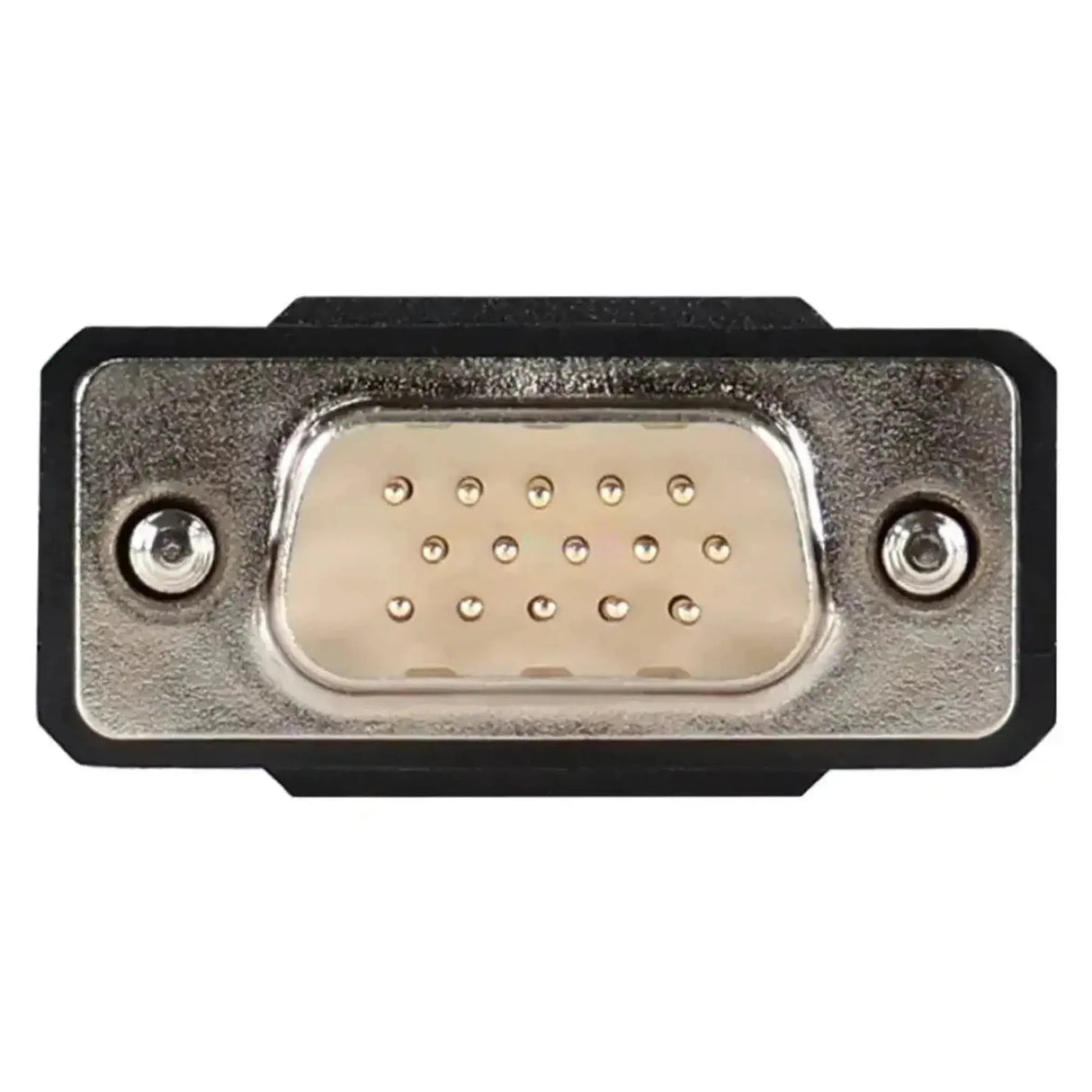

| Conexión lado equipo | 15-pins DB15 |
| Comunicación | Conexión directa del módulo, independiente de la red CAN del vehículo |
| Unidades de control | Módulo de palanca de cambios |
| Segmento | Vehículos de turismo |
| Marcas compatibles | Jaguar y Land Rover |
| Rango de modelos | Jaguar y Land Rover 2009–actualidad, varía según el modelo (consulte la lista de modelos) |
| Necesario para usar | Programador OBDSTAR con interfaz DB15 de 15 pines, como el DC706 con kit MP001 |
| Necesario adicional | Plataforma de prueba OBDSTAR; desmontaje de la carcasa de la palanca en la consola central |
| Peso | 0,1 kg |
