Descubra productos similares: Cables adaptadores OBD para vehículos y conectores, OBDSTAR
OBDSTAR  |  SKU: T006

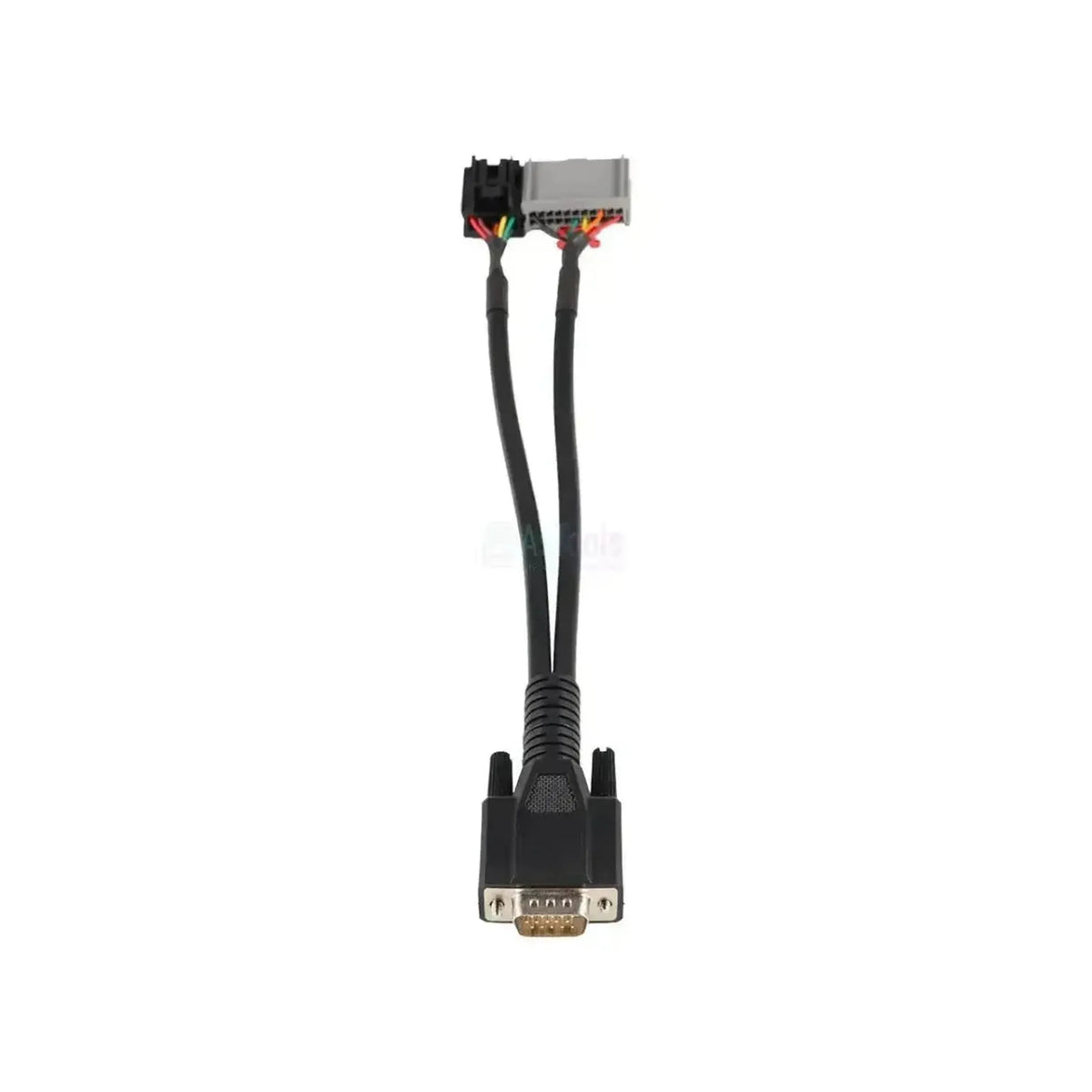

Cable adaptador OBDSTAR (T006) | Conector GSM 12+22 pines - DB15 15 pines | Vehículos de pasajeros

€21,95 incl.
€18,14 excl.

Garantía directa a través de AsTools

Tramitamos los casos de garantía directamente, de forma rápida y sin intermediarios del fabricante. Gracias a nuestro propio almacén de repuestos y experiencia técnica, generalmente podemos ayudarle de inmediato. Solo en casos excepcionales enviamos el producto al proveedor.

2 años de garantía en todos los productos

Al igual que todos nuestros productos, este artículo se suministra con 2 años de garantía de fábrica. De esta forma, usted dispone de cobertura garantizada en cuanto a calidad y servicio a largo plazo.

Devoluciones sencillas

Puede solicitar su devolución fácilmente a través de su cuenta. Le enviaremos la etiqueta de devolución por correo electrónico. Los gastos de envío de la devolución corren por su cuenta.

Servicio de atención al cliente profesional

Nuestros expertos están listos para ayudarle de forma rápida y profesional, tanto en línea como en nuestra tienda física. ¿Tiene alguna pregunta? ¡No dude en ponerse en contacto con nosotros!

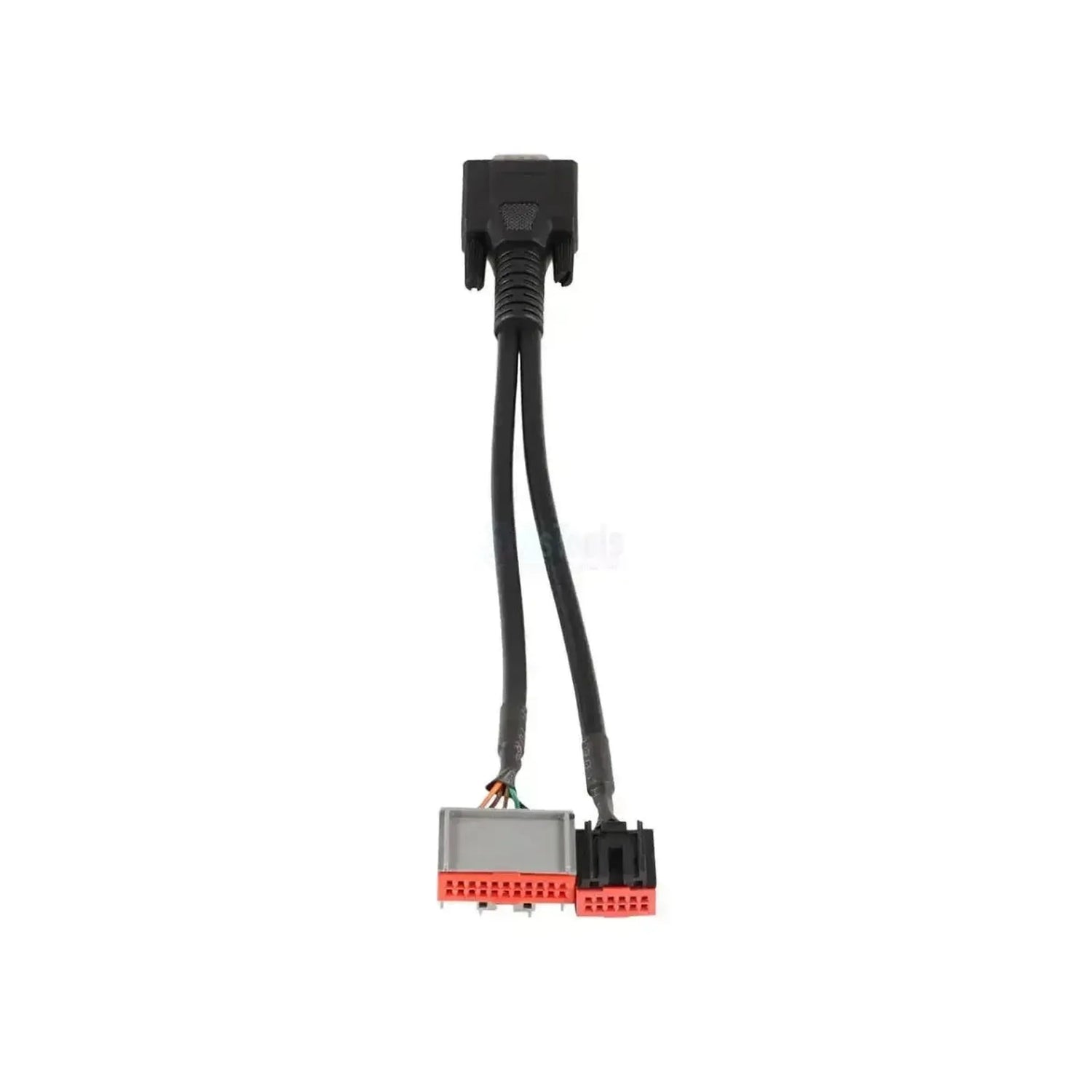

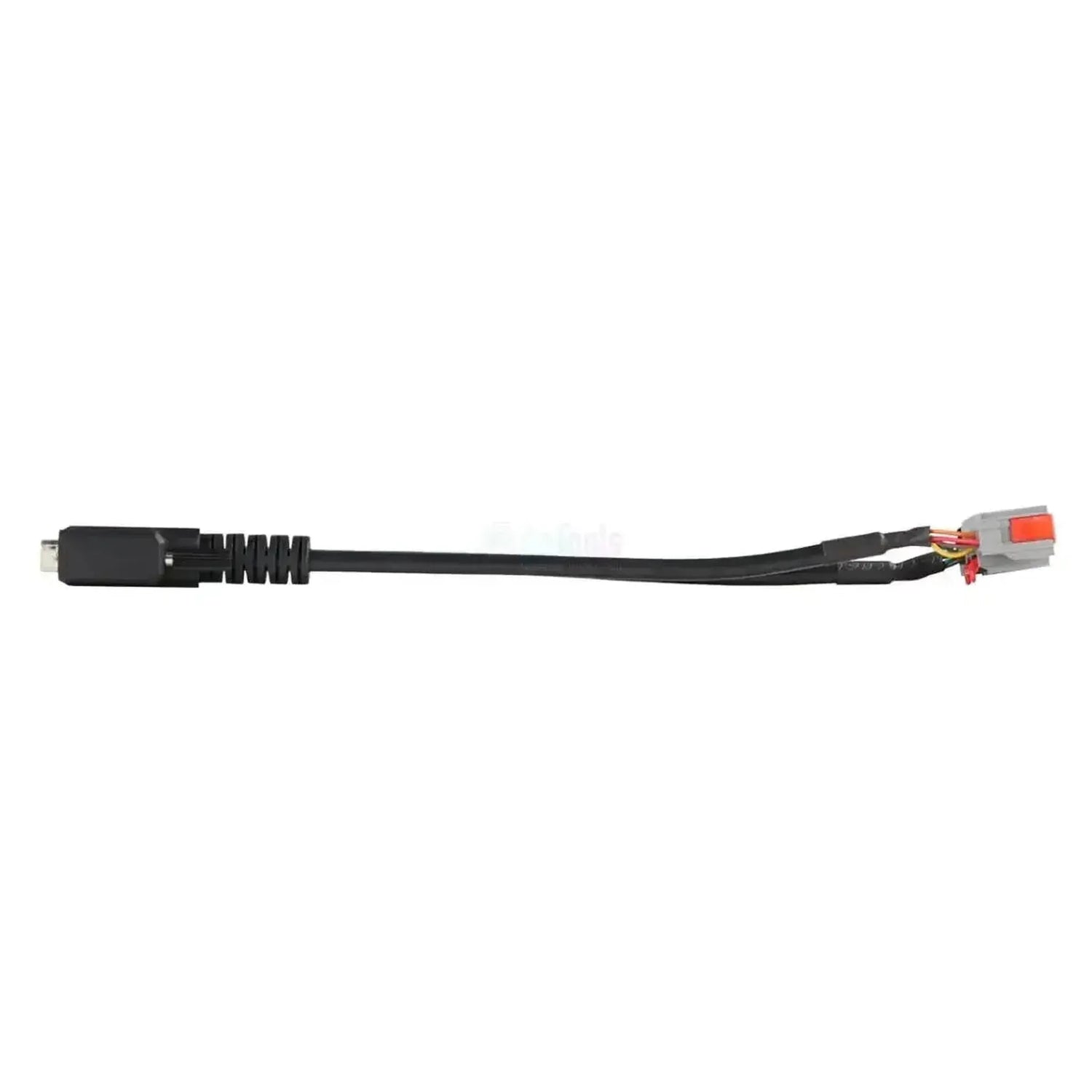

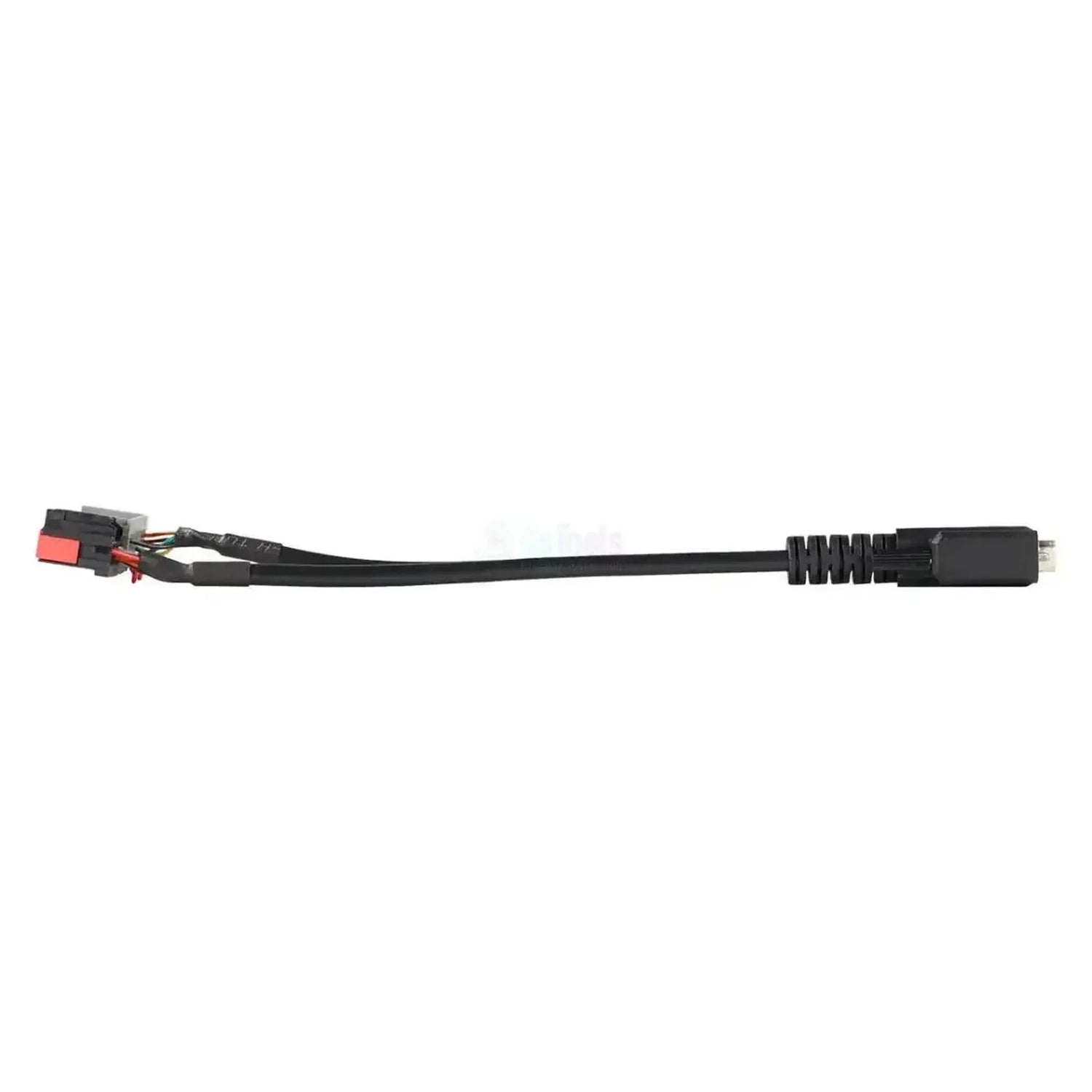

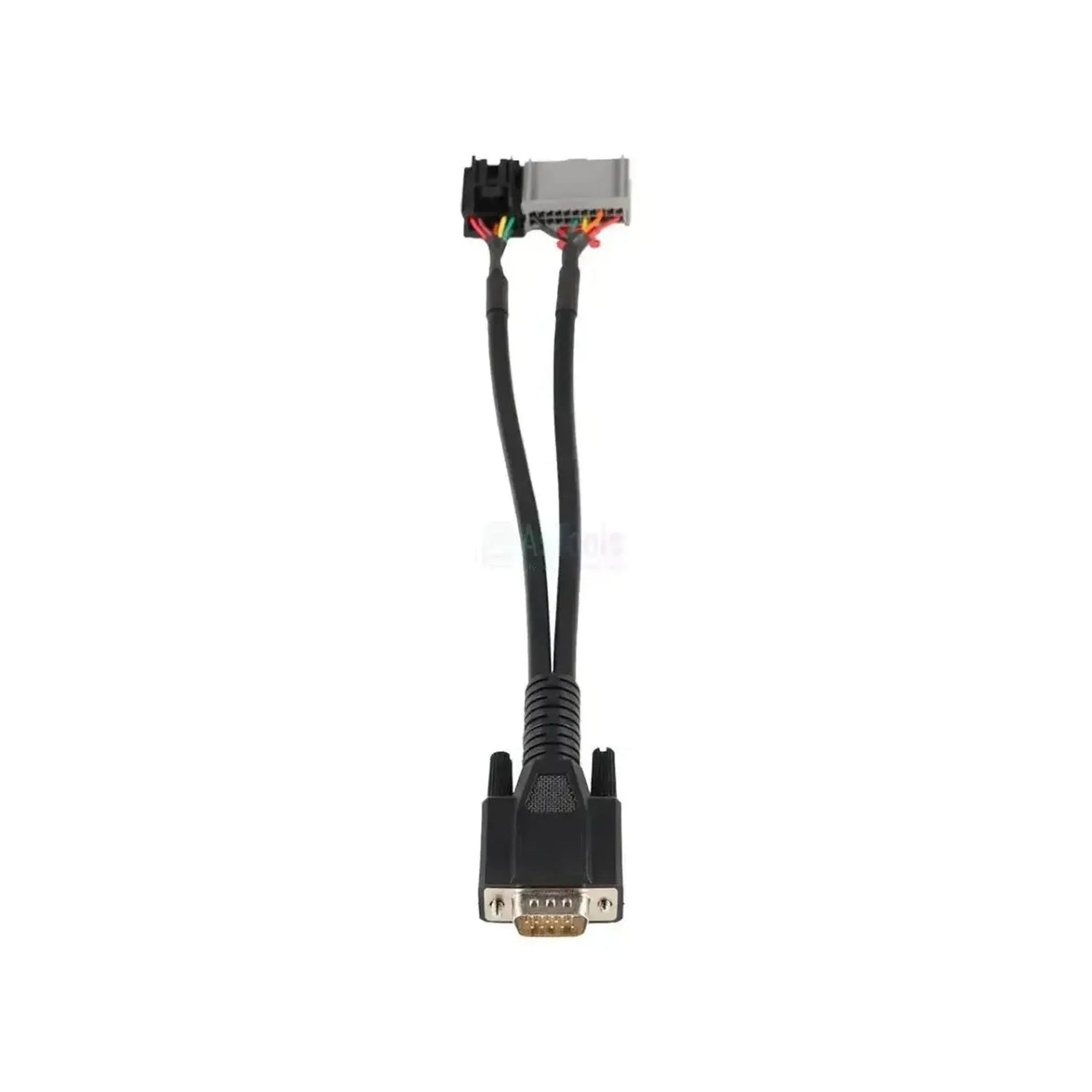

El cable OBDSTAR T006 dispone de un conector de 15 pines DB15 en el lado del equipo y se divide en el lado del vehículo en un conector GSM de 12 pines y otro de 22 pines. Ambos conectores se acoplan directamente al cableado del módulo de palanca de cambios en la consola central de vehículos Land Rover y Jaguar.

El módulo de palanca en estos vehículos dispone de dos conectores independientes. Con la estructura de cable dividida, ambos se controlan simultáneamente, permitiendo que la plataforma de pruebas OBDSTAR lea y controle todas las señales relevantes de la palanca. La conexión funciona independientemente de la red del vehículo, lo que permite realizar pruebas específicas del módulo sin intervención de la red CAN. El cable es una conexión de prueba para este módulo exclusivamente: no ofrece diagnóstico OBD2 ni es utilizable para lecturas generales del vehículo. La carcasa de la palanca debe desmontarse para acceder a los conectores. Los modelos que se indican a continuación están confirmados con años de fabricación; las pruebas ejecutables las determina la plataforma de pruebas.

VENTAJAS

✔Ambos conectores a la vez — los conectores GSM de 12 pines y 22 pines se acoplan directamente al módulo de palanca sin necesidad de adaptadores adicionales.
✔Prueba de elevación y conmutación en una conexión — tanto la función de elevación como el comportamiento de conmutación del módulo se prueban a través del mismo cable.
✔Independiente de la red CAN — el acoplamiento directo permite pruebas específicas del módulo sin influencia de la red del vehículo.
✔Dos marcas con años de fabricación — para once modelos confirmados de Jaguar y Land Rover se especifican rangos de años de fabricación concretos.

CONSIDERACIONES IMPORTANTES

✕Solo plataforma de pruebas OBDSTAR — el cable no es compatible con herramientas de diagnóstico de otros fabricantes.
✕Sin cobertura adicional de vehículos — los procedimientos de prueba disponibles para el módulo de palanca dependen del software de su plataforma de pruebas.
✕Sin diagnóstico OBD2 — el cable no es adecuado para lecturas generales del vehículo a través del puerto de diagnóstico estándar.
✕Desmontaje necesario — los conectores solo son accesibles después de retirar la carcasa de la palanca en la consola central.

Aplicaciones y funcionalidades

En combinación con equipos de la serie de plataformas de prueba OBDSTAR, el cable permite realizar los siguientes trabajos en el módulo del selector de cambios.

Unidades de control a las que accede

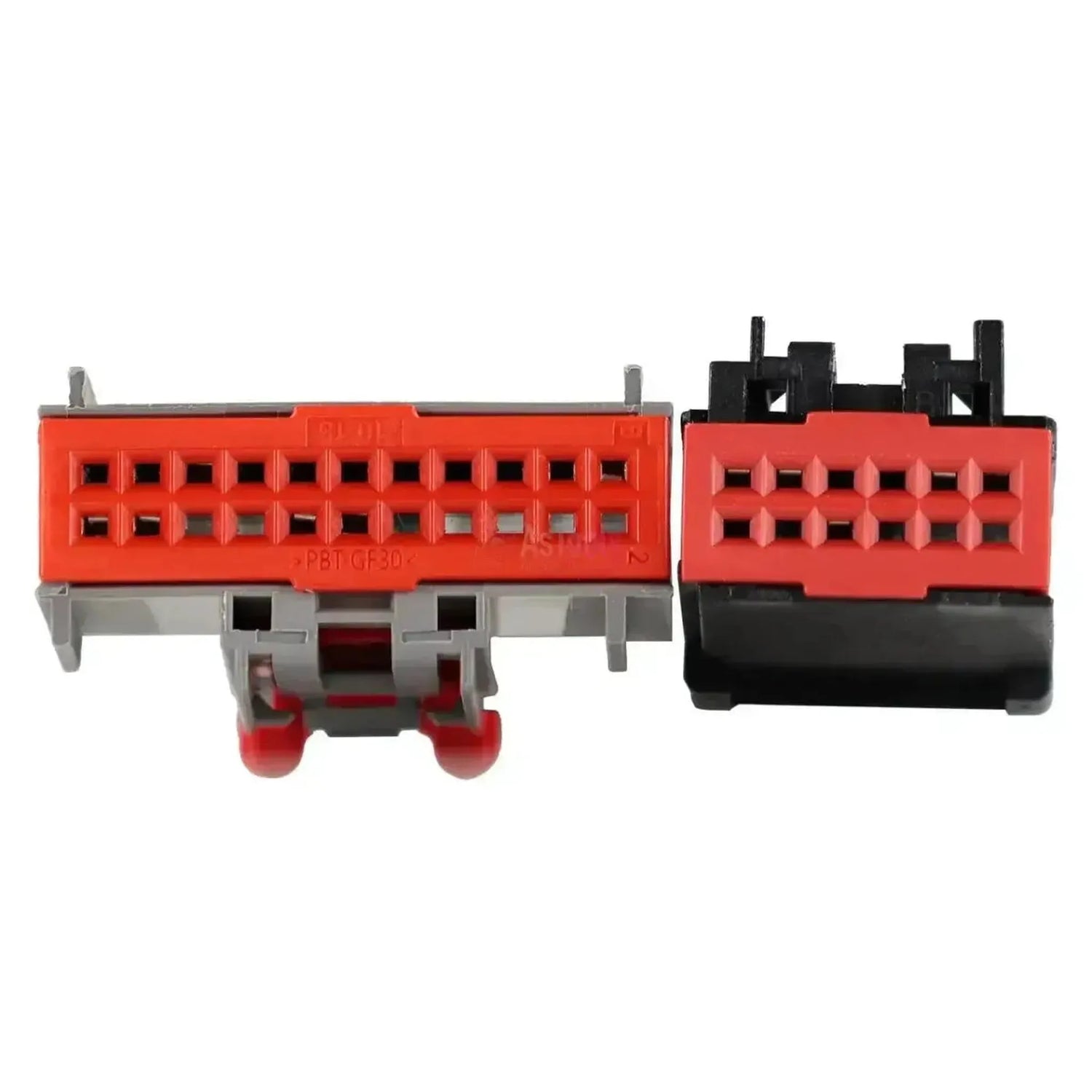

  • Módulo del selector de cambios: Conectado directamente a través de los conectores GSM de 12 pines y 22 pines en la consola central.
  • Ningún otro sistema del vehículo: La conexión funciona fuera de la red del vehículo, de modo que solo se accede al módulo del selector.

Lo que puede hacer

  • Realizar prueba de elevación: Controlar eléctricamente la función de elevación del selector y leer la respuesta del módulo.
  • Realizar prueba de conmutación: Verificar las señales de conmutación para comprobar la respuesta correcta al cambiar de marchas.
  • Conectar el módulo directamente: Establecer comunicación con la plataforma de prueba sin pasar por el puerto de diagnóstico estándar del vehículo.
  • Evaluar el módulo antes de sustituirlo: Determinar si la avería se encuentra en el módulo del selector antes de proceder a su sustitución.
  • Atención: Verifique previamente que el año de fabricación y la versión específicos dispongan realmente de la conexión GSM de 12 pines y 22 pines.

Vehículos y aplicaciones compatibles

Lo determinante es la conexión GSM de 12 pines y 22 pines en el módulo del selector de cambios, no el modelo. Los vehículos que se indican a continuación tienen compatibilidad confirmada. En los rangos que continúan hasta la actualidad, una versión posterior puede llevar un módulo diferente; por lo tanto, compruebe los conectores usted mismo.

Jaguar:

  • F-Pace (X761): (2016–actualidad)
  • F-Type (X152): (2013–actualidad)
  • XE (X760): (2015–actualidad)
  • XF (X260): (2015–actualidad)
  • XJ (X351): (2009–actualidad)

Land Rover:

  • Discovery 5 (L462): (2017–actualidad)
  • Discovery Sport (L550): (2015–actualidad)
  • Range Rover (L405): (2013–actualidad)
  • Range Rover Evoque (L538/L551): (2011–actualidad)
  • Range Rover Sport (L494): (2013–actualidad)
  • Range Rover Velar (L560): (2017–actualidad)
💡
Información útil: El módulo de palanca de cambios se encuentra en la consola central; los conectores GSM de 12 pines y 22 pines son accesibles tras retirar la cubierta de la palanca y la ubicación exacta del módulo varía según el año de fabricación. Verifique el modelo, año de fabricación y tipo de conector en el manual de servicio antes de realizar el pedido.

Contenido del embalaje

  • 1x OBDSTAR (T006) | Cable adaptador 12+22-pins GSM - 15-pins DB15 | Vehículos de turismo

Especificaciones técnicas

General

La marca del cable o del adaptador. Normalmente debe coincidir con la marca de su equipo de diagnosis.Marca
OBDSTAR
El tipo de producto: un cable adaptador suelto, un adaptador sin cable o un juego completo.Tipo de producto
Cable adaptador
En qué tipos de vehículos o máquinas puede usar el cable. Así comprueba rápidamente si se adapta a lo que llega a su taller.Tipos de vehículo
  • Turismo

Compatibilidad

Con qué marca de equipo de diagnosis funciona el cable. Un cable de una marca normalmente no sirve para un equipo de otra marca.Equipo de diagnosis compatible
  • OBDSTAR

Conexiones

El conector que se enchufa en el puerto de diagnosis del vehículo o de la máquina. Debe encajar exactamente.Conector del lado del vehículo
GSM de 12+22 pines

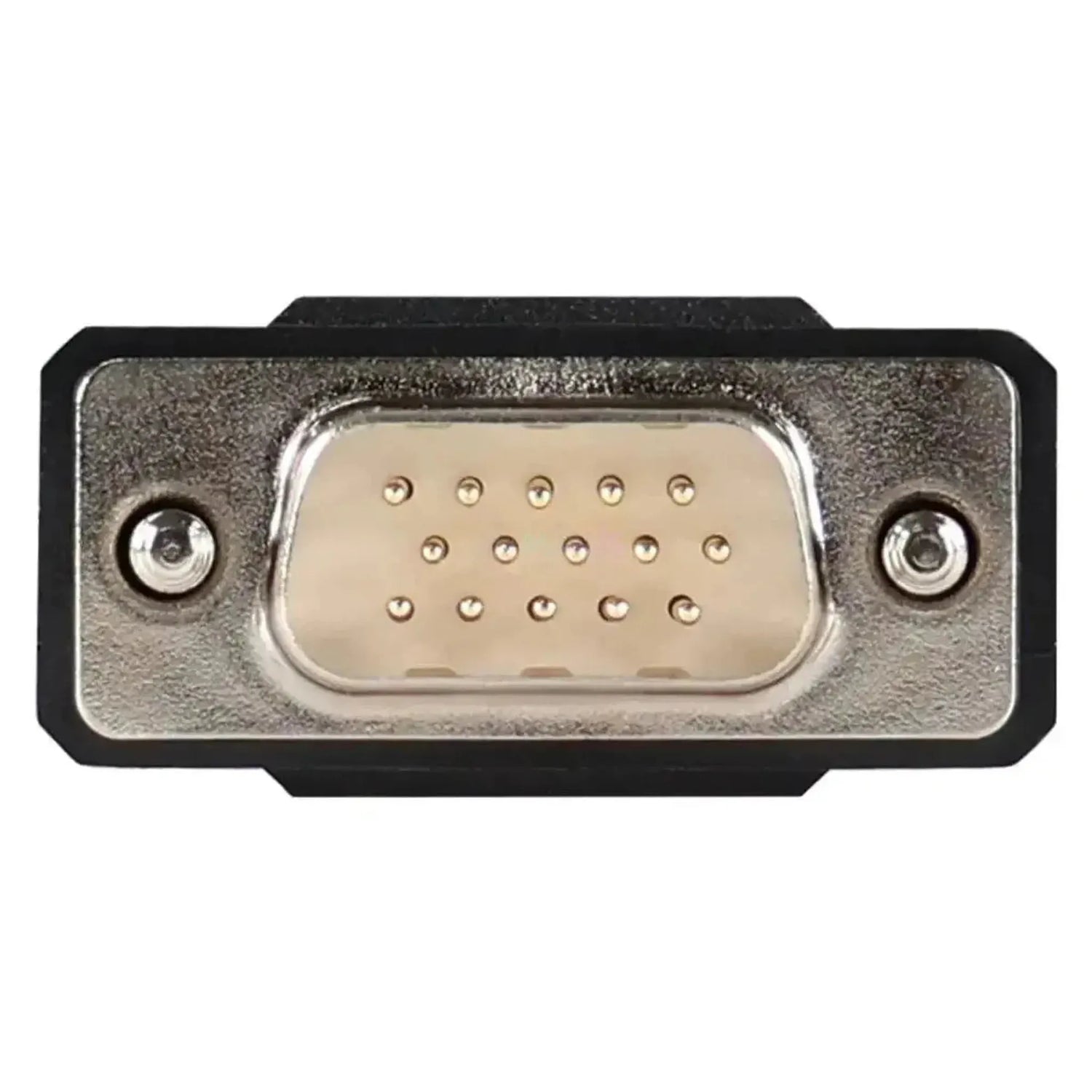

El conector del lado de su equipo de diagnosis o interfaz. Normalmente un conector OBD2 de 16 pines.Conector del lado del equipo
DB15 de 15 pines

Dimensiones y peso

Lo que pesa el cable o el adaptador.Peso
0,1 kg
Unidades de control
Módulo de la palanca de cambios

Otras especificaciones

Aplicación
Prueba del módulo de palanca de cambios en vehículos Jaguar y Land Rover
Conexión lado equipo
15-pins DB15
Comunicación
Conexión directa del módulo, independiente de la red CAN del vehículo
Marcas compatibles
Jaguar y Land Rover
Rango de modelos
Jaguar y Land Rover 2009–actualidad, varía según el modelo (consulte la lista de modelos)
Necesario para usar
Programador OBDSTAR con interfaz DB15 de 15 pines, como el DC706 con kit MP001
Necesario adicional
Plataforma de prueba OBDSTAR; desmontaje de la carcasa de la palanca en la consola central
