Jaltest  |  SKU: JDC110A

Jaltest (JDC110A) | Adaptador 7+7 pines (CAN ISO 7638-1) - 16 pines OBD2 | Remolque

€236,95 incl.
€195,83 excl.

Garantía directa a través de AsTools

Tramitamos los casos de garantía directamente, de forma rápida y sin intermediarios del fabricante. Gracias a nuestro propio almacén de repuestos y experiencia técnica, generalmente podemos ayudarle de inmediato. Solo en casos excepcionales enviamos el producto al proveedor.

2 años de garantía en todos los productos

Al igual que todos nuestros productos, este artículo se suministra con 2 años de garantía de fábrica. De esta forma, usted dispone de cobertura garantizada en cuanto a calidad y servicio a largo plazo.

Devoluciones sencillas

Puede solicitar su devolución fácilmente a través de su cuenta. Le enviaremos la etiqueta de devolución por correo electrónico. Los gastos de envío de la devolución corren por su cuenta.

Servicio de atención al cliente profesional

Nuestros expertos están listos para ayudarle de forma rápida y profesional, tanto en línea como en nuestra tienda física. ¿Tiene alguna pregunta? ¡No dude en ponerse en contacto con nosotros!

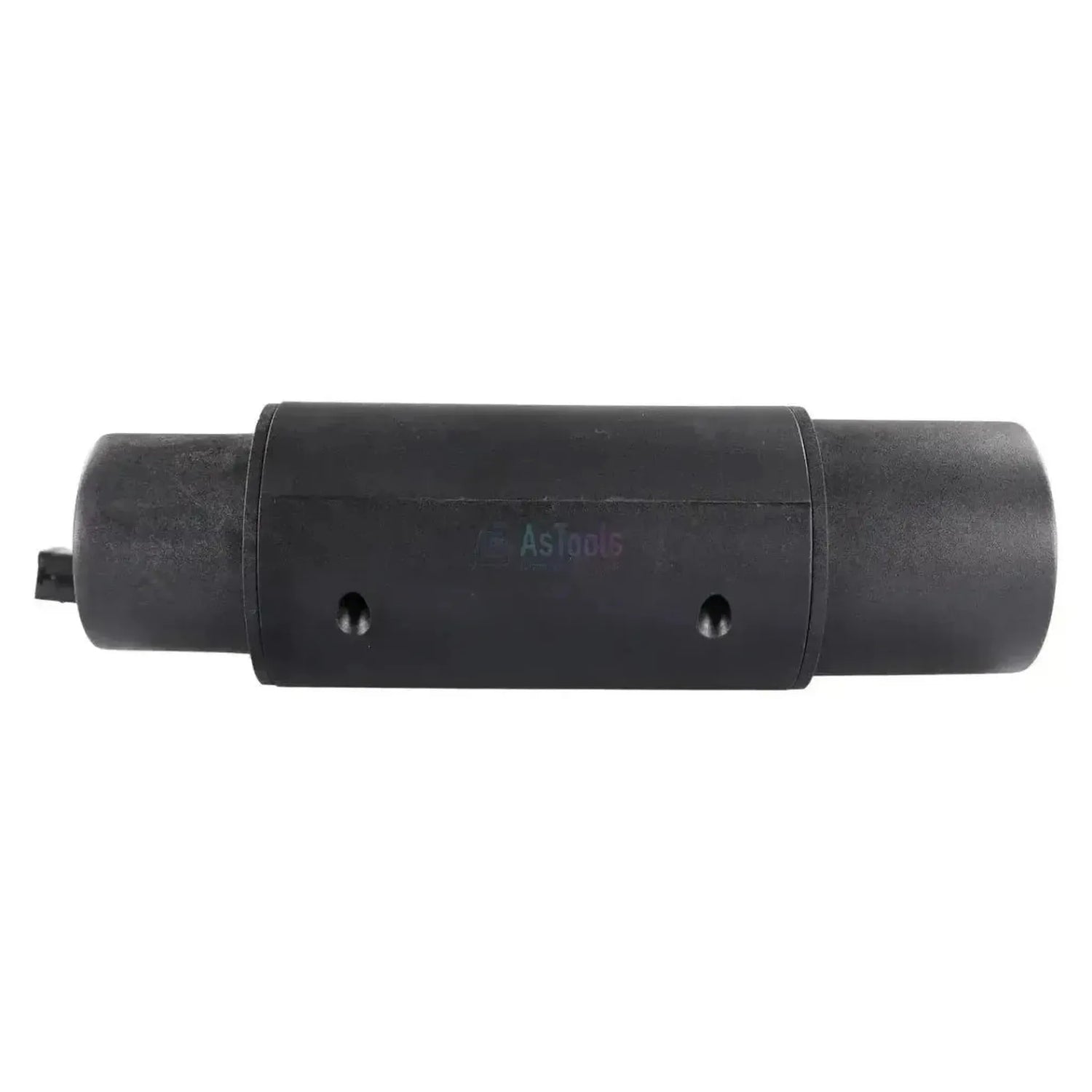

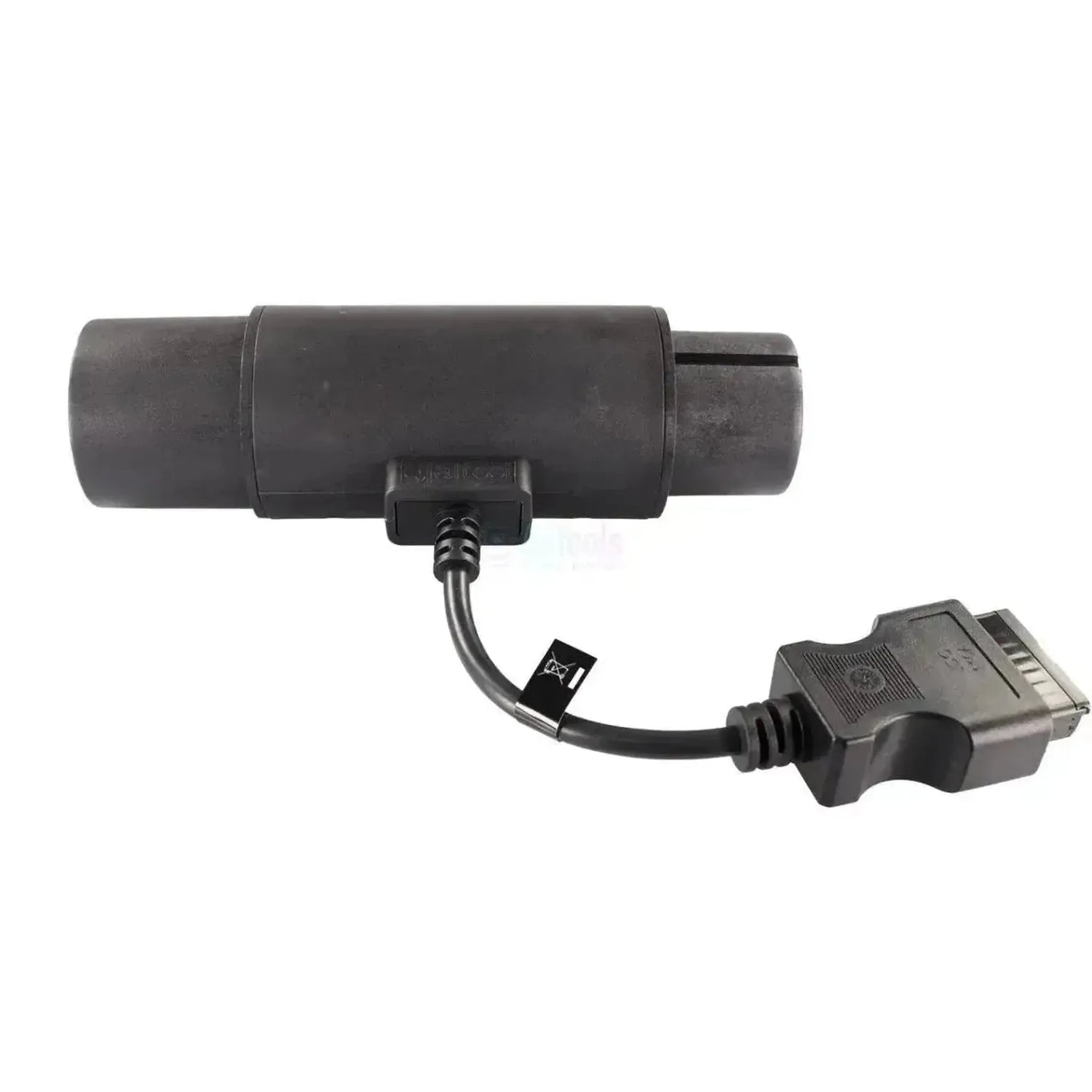

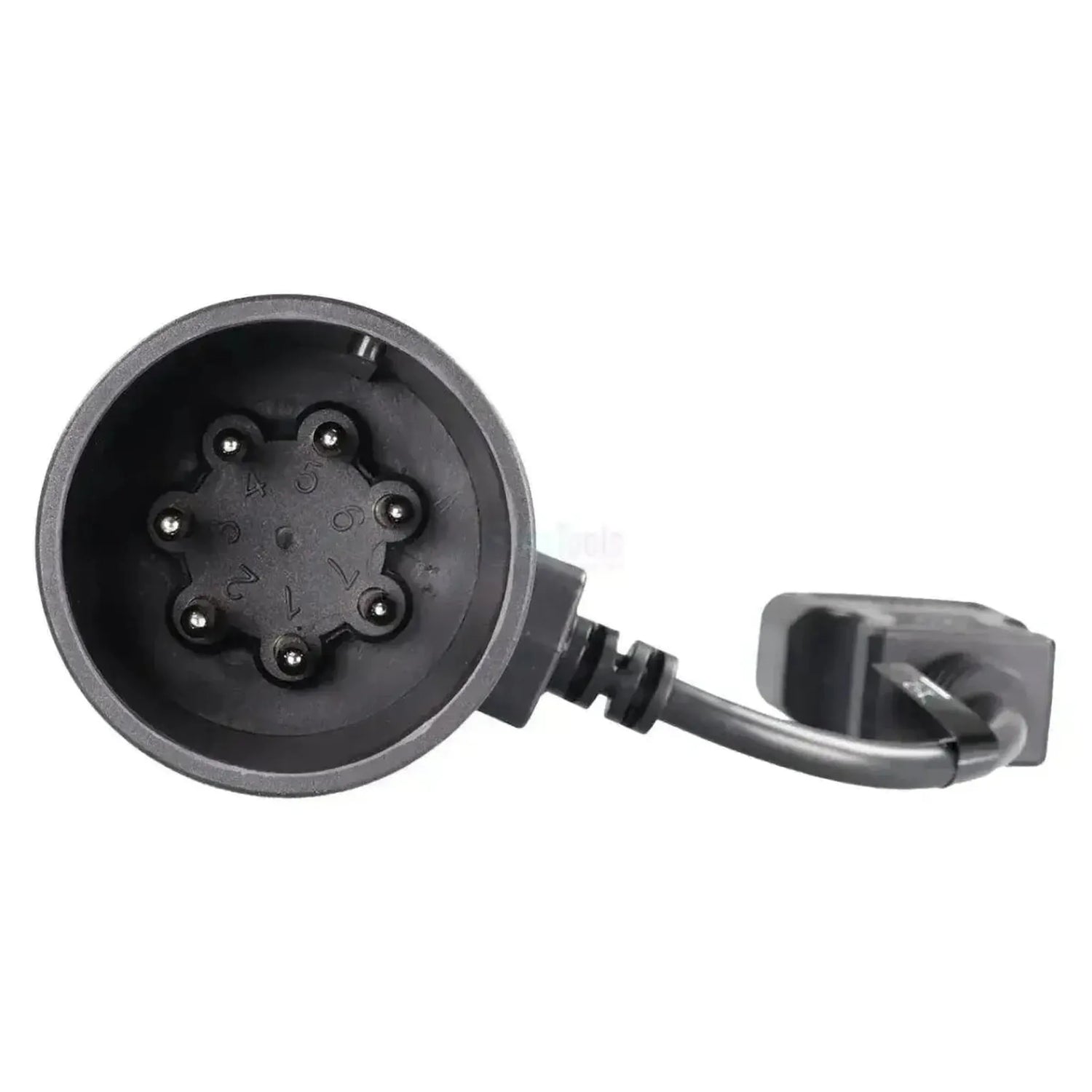

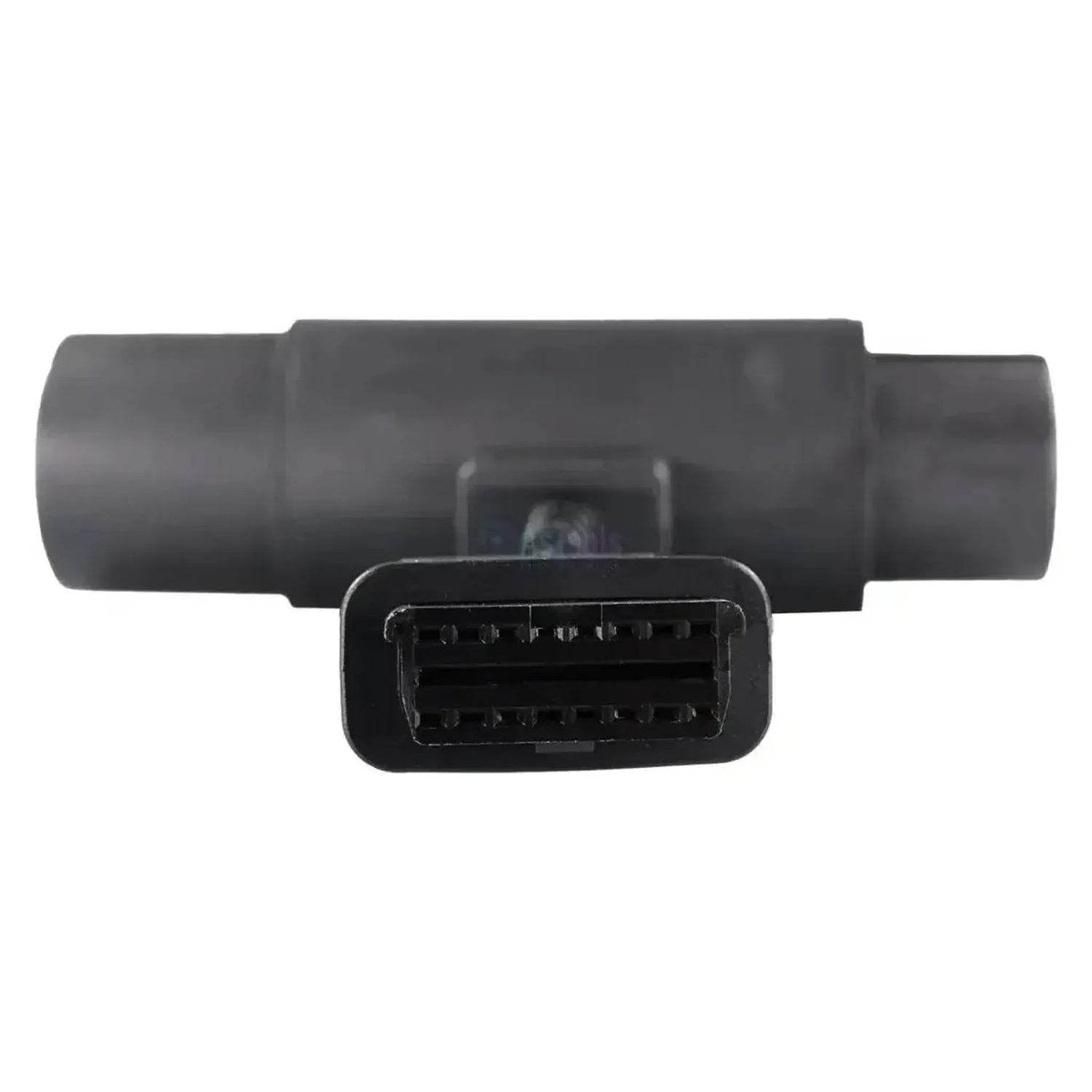

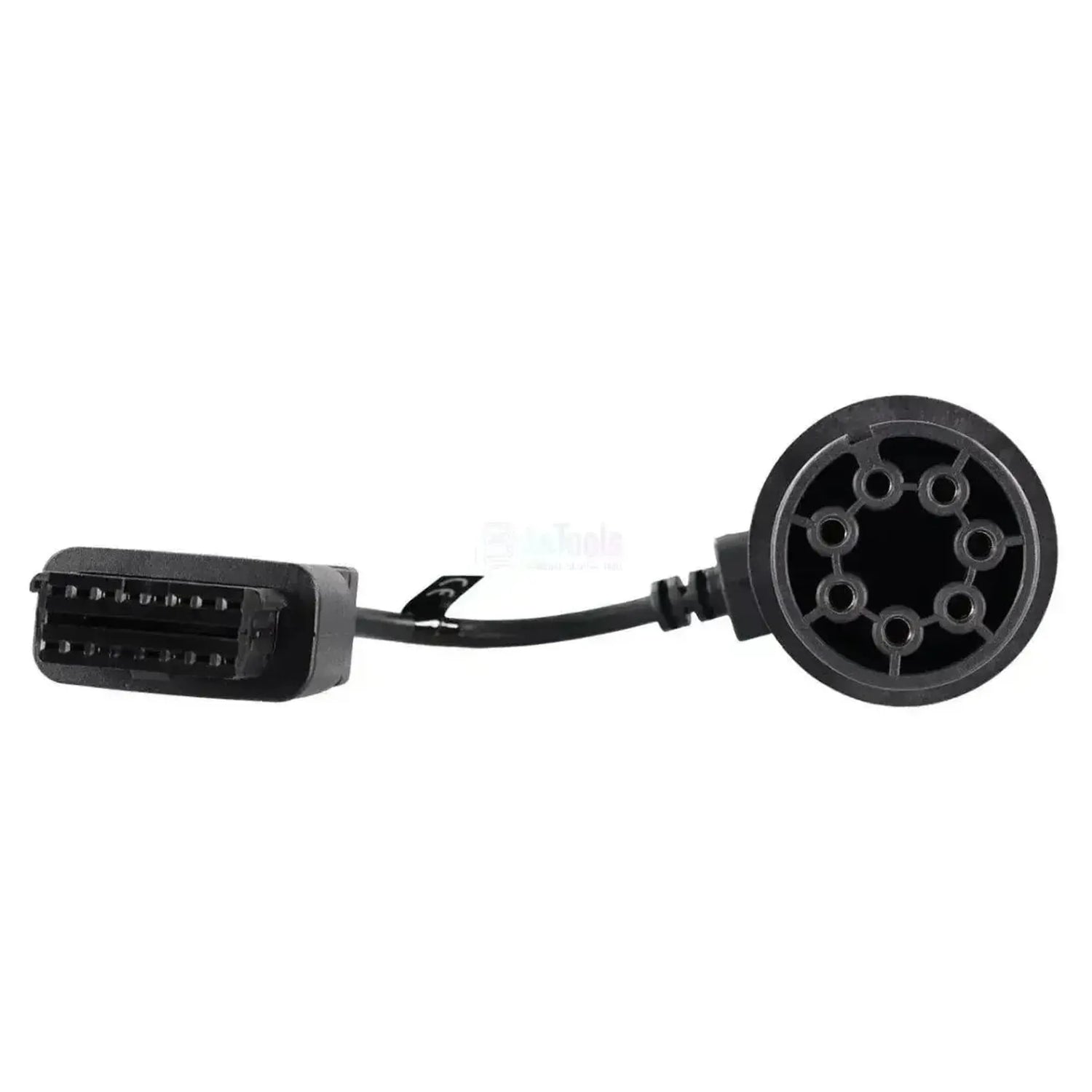

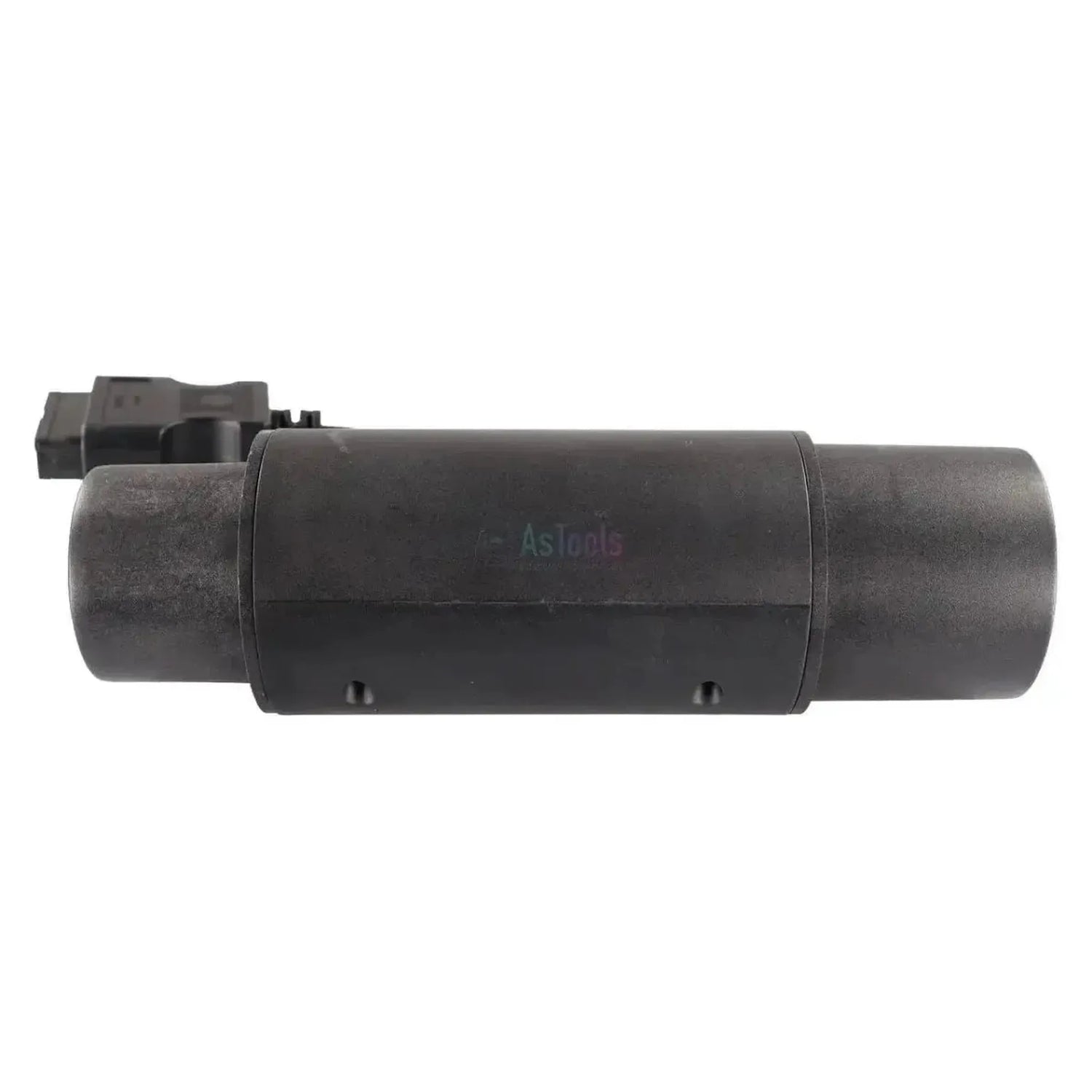

El Jaltest JDC110A se instala como pieza de derivación en la conexión ISO 7638-1 de 7 pines entre el vehículo tractor y el remolque. En la foto se ve una carcasa negra y redonda: por un lado tiene un conector redondo con pines, por el otro lado la abertura redonda correspondiente con una leva saliente, de modo que la conexión existente continúa funcionando sin interrupciones. Perpendicular a esto, un cable corto con una etiqueta CE sale de la carcasa; ese cable termina en un conector OBD2 de 16 pines. Con 22 a 29 cm trabaja muy cerca del enganche en la parte delantera del remolque.

A través de esa derivación, el equipo de diagnóstico accede a la línea CAN que circula en la conexión ISO 7638-1, y así llega al ABS/EBS del remolque, para el cual esa conexión es la ruta de alimentación y datos normalizada. Dado que la conexión está normalizada, no está vinculado a un único fabricante de chasis; las unidades que hay en la red varían según el remolque. Esta versión está especificada para 24V según ISO 7638-1 y para Jaltest Link V8.1 y V9; la versión de 12V según ISO 7638-2 lleva el número propio JDC110B. El cable forma parte de Jaltest CV (vehículos comerciales).

VENTAJAS

✔Funciona en la conexión ISO 7638-1 normalizada y por lo tanto no está vinculado a una única marca de remolque.
✔La pieza de derivación permite que la conexión existente continúe: pines en un lado, la abertura redonda en el otro.
✔Termina en un conector OBD2 de 16 pines, por lo que lo conecta directamente al cable de diagnóstico OBD2 de la interfaz.
✔Especificado para 24V y tanto para Link V8.1 como para Link V9.

PUNTOS IMPORTANTES

✕Solo alcanza remolques que transmiten CAN en la conexión ISO 7638-1; si la electrónica del remolque envía sus datos según SAE J2497 a través del conductor de alimentación, entonces JDC112A es la correcta.
✕Esta es la versión de 24V según ISO 7638-1; la versión de 12V según ISO 7638-2 se comercializa bajo el número JDC110B.
✕Con 22 a 29 cm trabaja en la conexión en la parte delantera del remolque, no desde la cabina.
✕Las unidades de control que encuentre están determinadas por el remolque en sí y no por este cable.

Aplicaciones y funcionalidades

A través de esta derivación accede al Red CAN de la unidad remolque. Los módulos de control que contiene varían según la semirremolque y el fabricante del chasis. La siguiente relación enumera los sistemas conectados a la conexión ISO 7638-1.

Módulos de control accesibles

  • ABS/EBS de la unidad remolque: Para este sistema, ISO 7638-1 es la conexión normalizada de alimentación y datos.
  • Otros módulos de control en la red CAN: Su presencia varía según la semirremolque y el fabricante del chasis.

Qué puede hacer

  • Leer y borrar códigos de fallo: Leer la memoria de fallos de los módulos de control conectados y vaciarla tras la reparación.
  • Ver valores de medición: Seguir en tiempo real los valores actuales de sensores y sistemas.
  • Activar componentes: Accionar actuadores para verificar su funcionamiento.
  • Parámetros, calibraciones y reinicios de mantenimiento: Donde Jaltest los ofrece para el sistema correspondiente.

Vehículos y aplicaciones compatibles

Lo determinante es el conector, no la marca. Este cable se adapta a cualquier semirremolque o unidad remolque con una conexión ISO 7638-1 de 7 polos que incluya CAN. Esta conexión se encuentra en la parte frontal de la semirremolque, en la zona de acoplamiento con el vehículo tractor.

Aplicación:

  • Remolques y semirremolques con conexión ISO 7638-1 de 7 polos
  • Todos los fabricantes de chasis que aplican esta conexión normalizada
  • Año de fabricación sin relevancia: Los remolques no están sujetos a obligación OBD, por lo que la conexión sigue siendo válida también en semirremolques nuevos
💡
Dato de interés: En la conexión ISO 7638 circula la línea CAN; si la electrónica del remolque transmite sus datos correctamente a través del conductor de alimentación según SAE J2497, entonces corresponde el JDC112A. Puede ver la diferencia en el conector mismo: Este cable se conecta en la unión ISO 7638 redonda de 7 polos. Verifique esto en el semirremolque antes de realizar su pedido.

Contenido del embalaje

  • 1x Jaltest (JDC110A) | 7+7-polos (CAN ISO 7638-1) - Adaptador OBD2 de 16 polos | Remolque

Especificaciones técnicas

General

El fabricante del cable. Los cables Jaltest funcionan con los equipos de diagnosis de Jaltest.Marca
Jaltest (Cojali)
El tipo de cable. Un cable de diagnosis se conecta al conector de diagnosis; un cable de medición mide un componente por separado.Tipo de cable
Cable adaptador
El paquete de software de Jaltest al que pertenece el cable. Para utilizar el cable necesita una licencia de ese módulo.Módulo de software Jaltest
  • CV vehículos industriales
Para qué tipo de vehículos o máquinas está pensado el cable. Así comprueba rápidamente si es adecuado para los que llegan a su taller.Tipos de vehículo
  • Remolque

Conexiones

En qué versión de la interfaz de diagnosis Jaltest Link se puede utilizar el cable. No todos los cables funcionan en todas las versiones.Jaltest Link compatible
  • Jaltest Link V8.1
  • Jaltest Link V9
El conector del lado del equipo de diagnosis. Debe encajar en su interfaz o en su cable de diagnosis.Conexión del lado de la interfaz
OBD2 de 16 pines
La longitud del cable. Un cable más largo le da más espacio para trabajar.Longitud del cable
22 a 29 cm

Diagnóstico

Si puede no solo leer los códigos de avería, sino también borrarlos. En algunos sistemas solo es posible leerlos.Borrado de códigos de avería
Si puede ver los valores actuales de los sensores con el vehículo en marcha. Útil para localizar una avería.Valores en tiempo real
Si puede activar componentes desde el equipo. Así comprueba si la avería está en el componente o en el cableado.Activación de componentes

Uso

En qué juego de cables Jaltest se incluye también este cable. Si ya dispone de ese juego, es posible que ya tenga este cable.Incluido en el juego de cables
Juego de cables para remolque
Número de referencia
JDC110A

Otras especificaciones

Aplicación
Diagnóstico de remolque vía CAN en ISO 7638-1
Conexión lado vehículo
ISO 7638-1 de 7+7 polos: Carcasa redonda negra con pines en un lado y abertura redonda en el otro
Tensión
24V
Unidades de control
ABS/EBS del remolque y demás unidades de control en la red CAN; su disponibilidad varía según el semirremolque
Parte del juego de cables
Juego de cables para remolque (70002024)
