Jaltest  |  SKU: JDC112A

Jaltest (JDC112A) | Adaptador Deutsch de 9 pines - Conector 7+7 pines (PLC) J2497 | Remolque

€384,95 incl.
€318,14 excl.

Garantía directa a través de AsTools

Tramitamos los casos de garantía directamente, de forma rápida y sin intermediarios del fabricante. Gracias a nuestro propio almacén de repuestos y experiencia técnica, generalmente podemos ayudarle de inmediato. Solo en casos excepcionales enviamos el producto al proveedor.

2 años de garantía en todos los productos

Al igual que todos nuestros productos, este artículo se suministra con 2 años de garantía de fábrica. De esta forma, usted dispone de cobertura garantizada en cuanto a calidad y servicio a largo plazo.

Devoluciones sencillas

Puede solicitar su devolución fácilmente a través de su cuenta. Le enviaremos la etiqueta de devolución por correo electrónico. Los gastos de envío de la devolución corren por su cuenta.

Servicio de atención al cliente profesional

Nuestros expertos están listos para ayudarle de forma rápida y profesional, tanto en línea como en nuestra tienda física. ¿Tiene alguna pregunta? ¡No dude en ponerse en contacto con nosotros!

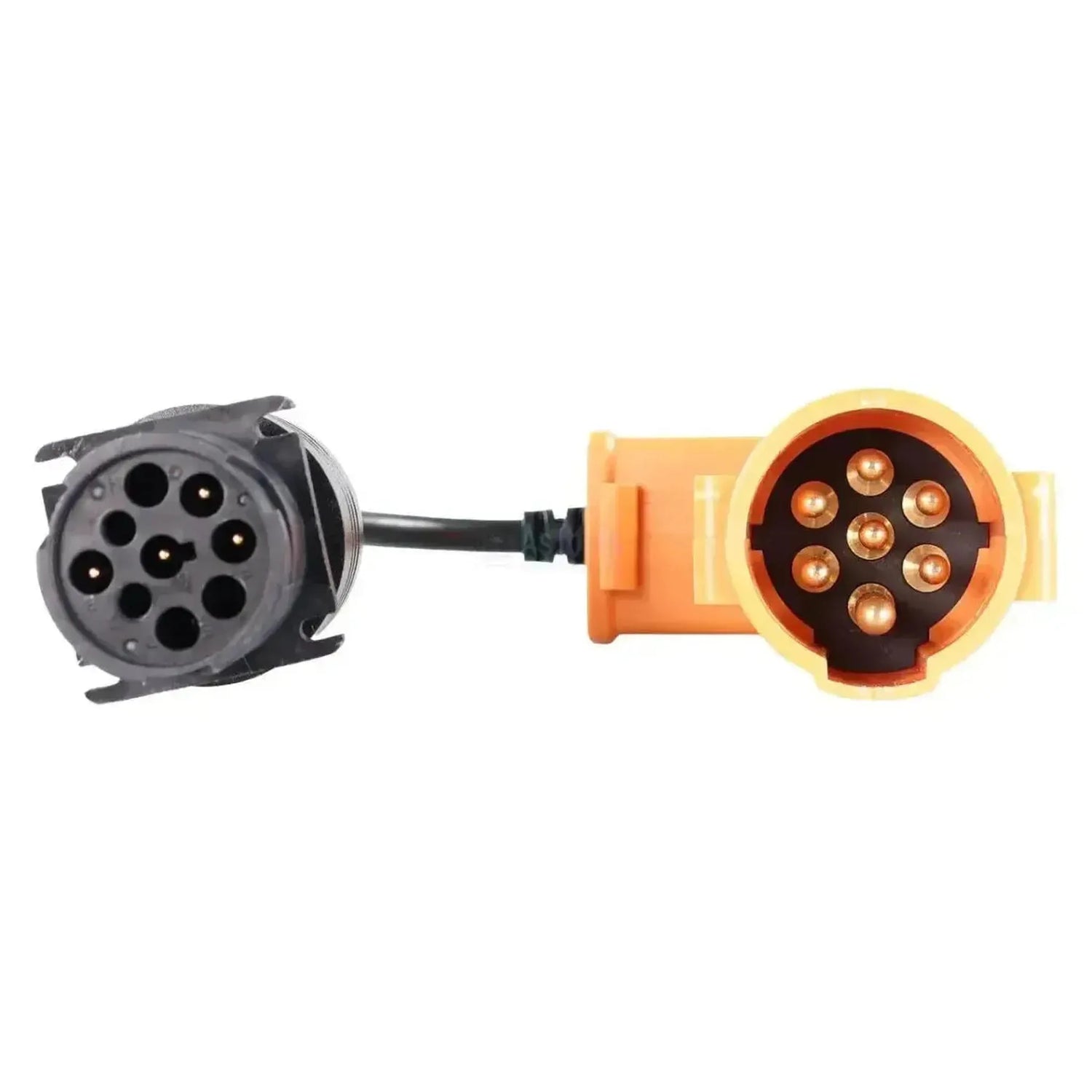

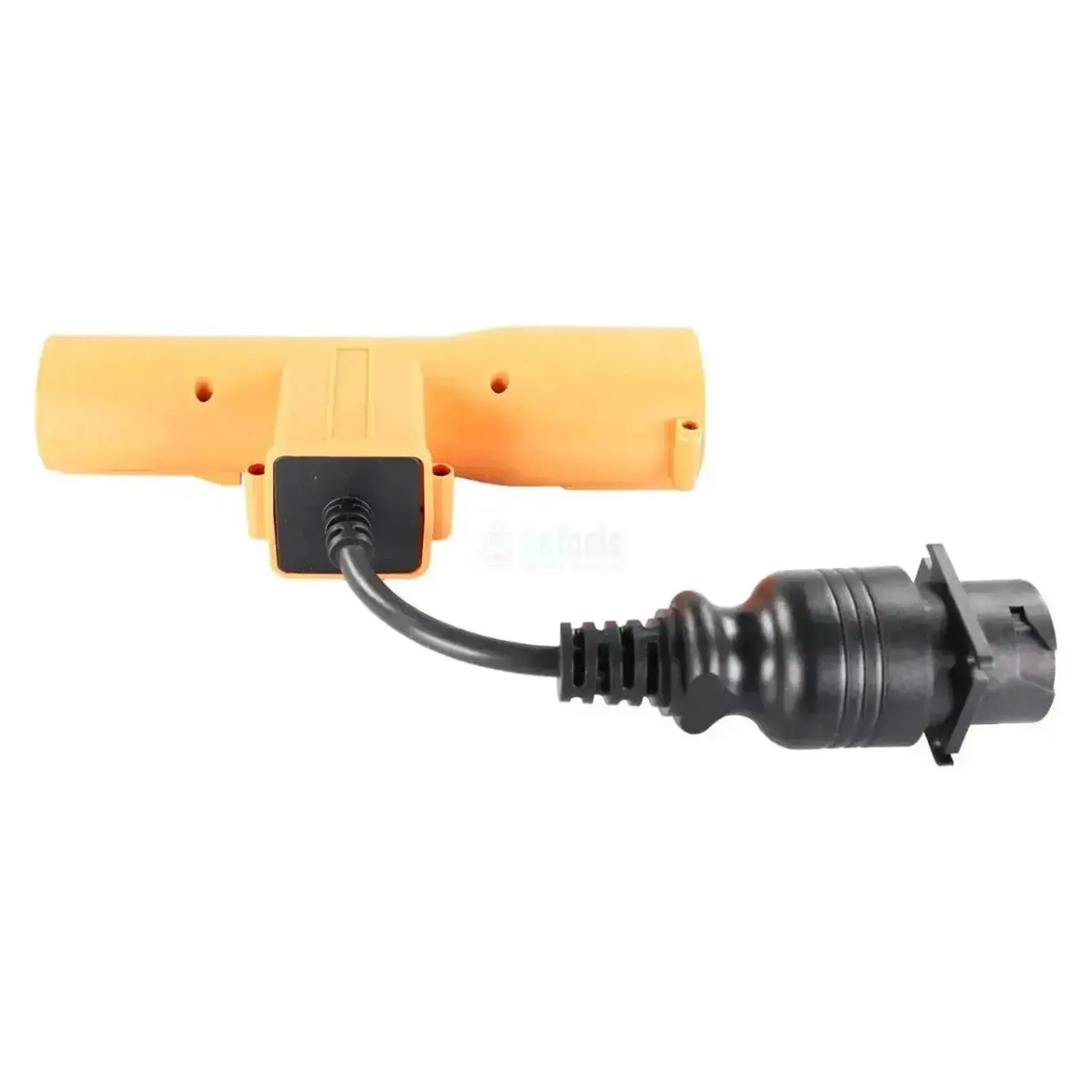

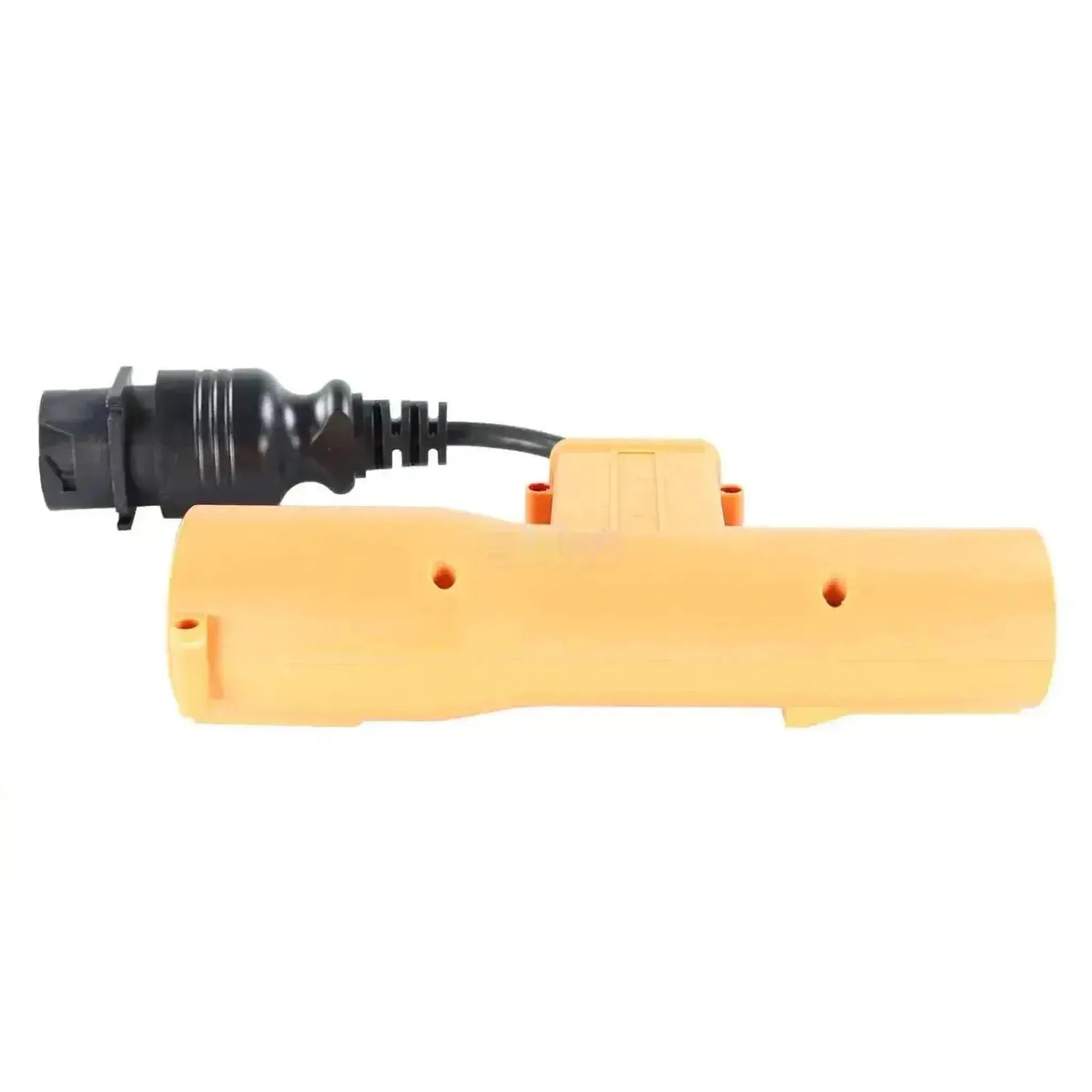

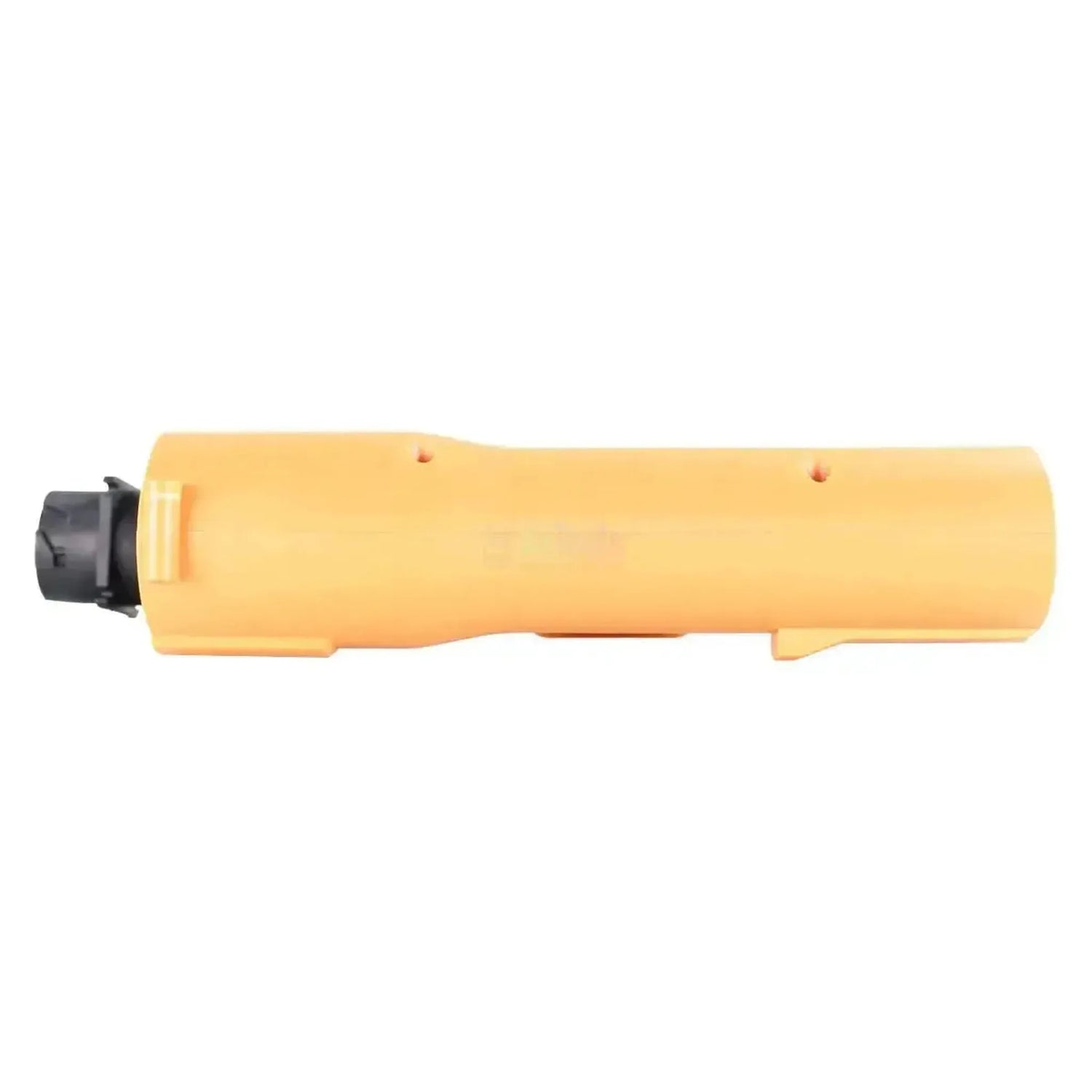

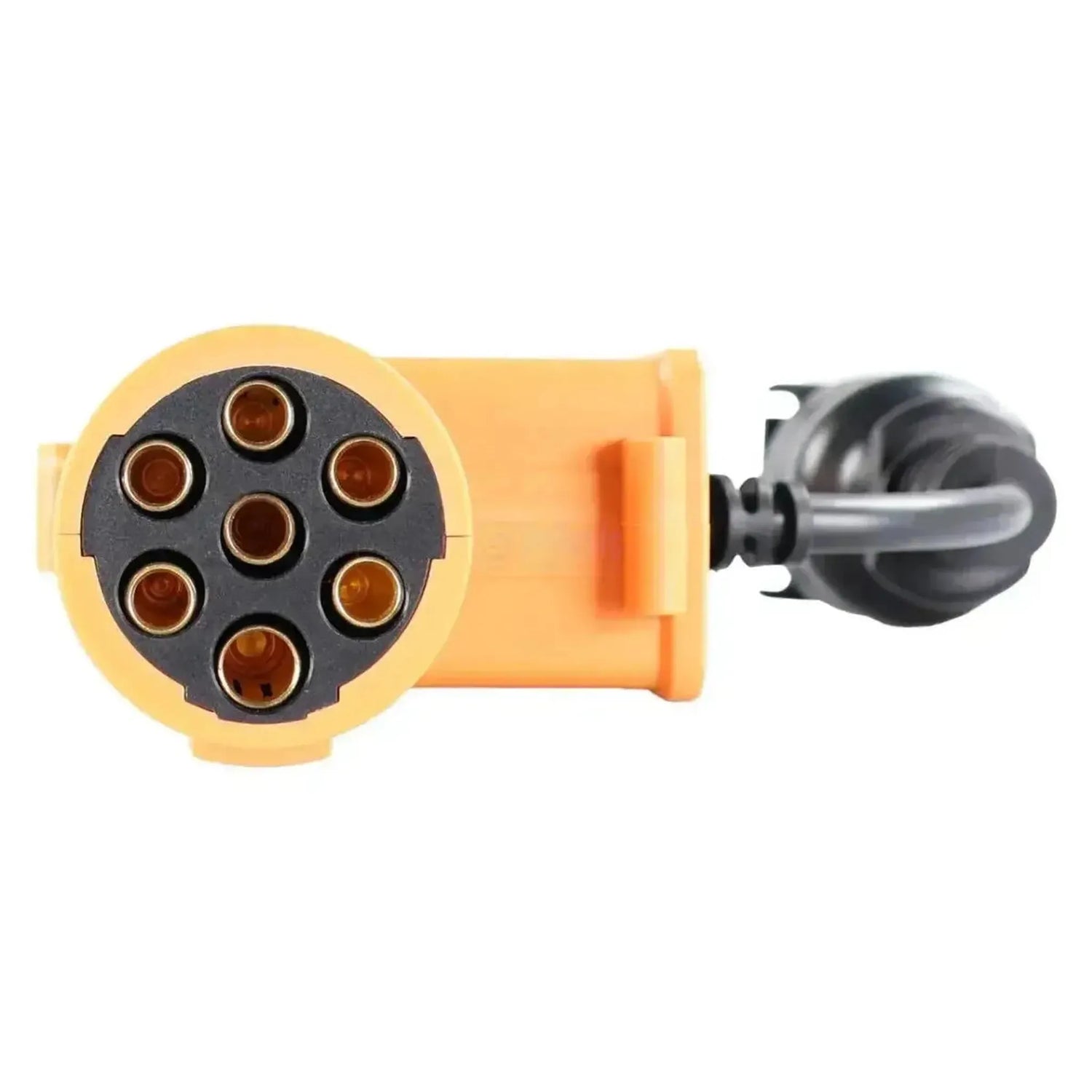

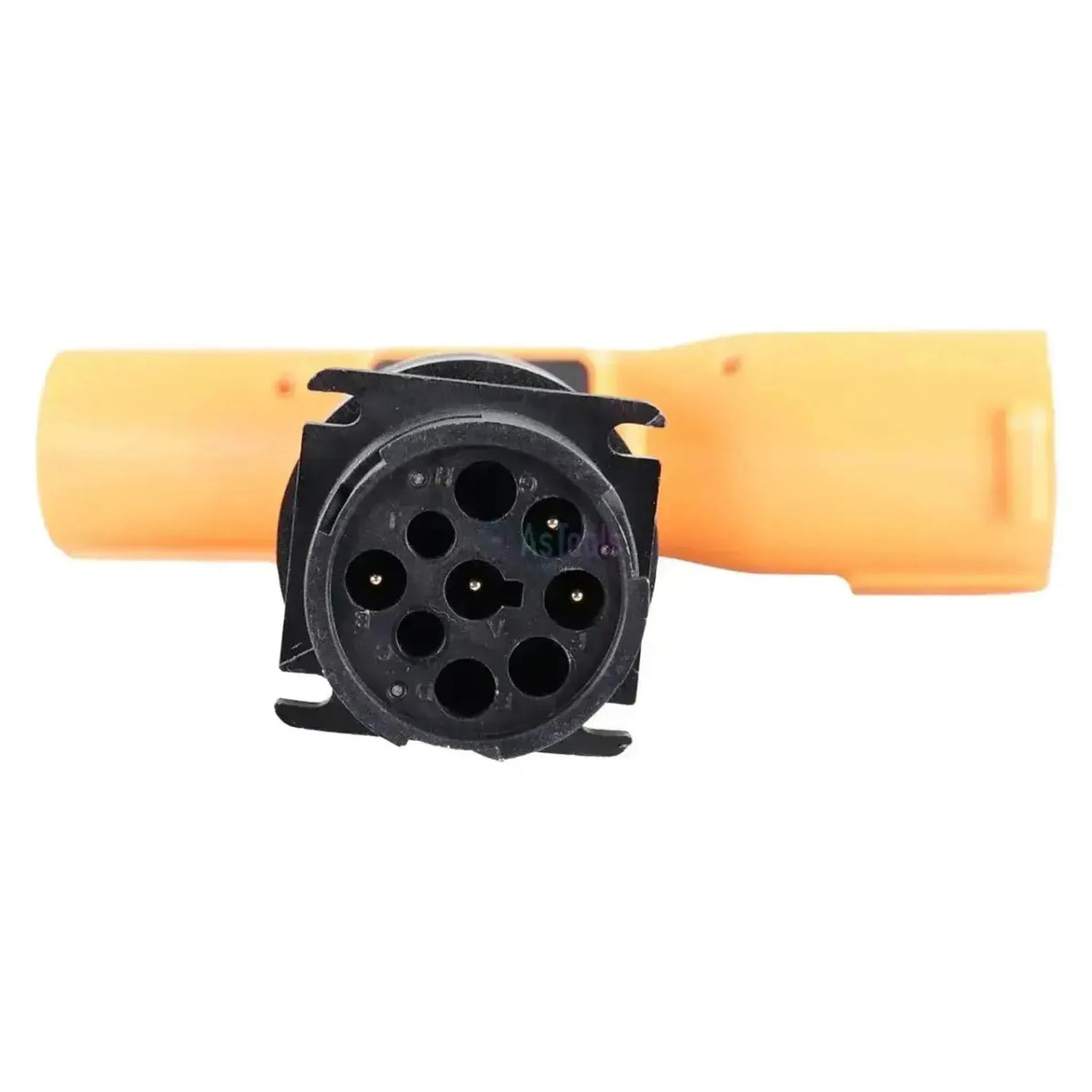

El Jaltest JDC112A es el adaptador en T naranja que en el Conexión de 7 pines entre el vehículo tractor y el remolque. Un brazo lleva un conector con siete pines de latón, el otro brazo el correspondiente Conector de 7 pines, y en el lateral está Adaptador JDC 112A moldeado en plástico. Perpendicular a esto hay un pequeño bloque negro del que sale un cable corto hacia un conector redondo adaptador Deutsch de 9 pines de color negro con un anillo de bayoneta, de los cuales cuatro de los nueve contactos estén ocupados. Por lo tanto, ese extremo libre no es un conector OBD2 de 16 pines.

En el conector Deutsch de 9 pines, usted conecta su propio Adaptador de diagnóstico Deutsch de 9 pines hacia la interfaz; en la foto del producto se trata de la versión con anillo de acoplamiento verde. Con esto, el equipo alcanza los Comunicación PLC según SAE J2497: El remolque no envía sus datos de diagnóstico a través de un bus de datos independiente, sino sobre el conductor de alimentación de la iluminación, la forma en que los sistemas de frenado de remolques, especialmente en América del Norte hablar. De esta forma también puede acceder a remolques sin conexión CAN-diagnóstico propia. El adaptador está especificado para Jaltest Link V8.1 y V9 y se incluye en Jaltest CV (vehículos comerciales).

VENTAJAS

✔Abre el Comunicación PLC según SAE J2497, por el cual el remolque envía sus datos a través del conductor de alimentación de la iluminación.
✔Se mantiene en el Conexión de 7 pines colgante: Pines en un brazo, casquillos en el otro, de modo que la unidad tractora y el remolque permanecen conectados.
✔Se conecta al cable de diagnóstico Deutsch de 9 pines que ya dispone para vehículos comerciales.
✔Alcanza también remolques sin conexión de diagnóstico CAN propia, que se comunican únicamente a través de la alimentación de iluminación.

PUNTOS IMPORTANTES

✕El extremo libre es una conexión Deutsch de 9 pines y no OBD2 de 16 pines; para acceder a la interfaz necesita además un cable de diagnóstico Deutsch de 9 pines.
✕Solo para remolques con PLC según SAE J2497; si el remolque utiliza CAN en la conexión ISO 7638-1, entonces el JDC110A es el correcto.
✕De las nueve posiciones en la conexión Deutsch, cuatro están ocupadas: Por lo tanto, no es una conexión de 9 pines completamente interconectada.
✕Con una dimensión especificada de 18,2 x 26 cm, trabaja en la zona de acoplamiento, no desde la cabina.

Aplicaciones y funcionalidades

A través de la línea PLC lee los sistemas de remolque que transmiten sus datos por la línea de alimentación. Qué unidades son, varía según el remolque y según fabricante de chasis. La siguiente relación enumera los sistemas conectados en esa línea.

Unidades de control a las que puede acceder

  • Unidades de control en la línea PLC: A través de la conexión de 7 pines, Jaltest se comunica con los sistemas de remolque que envían sus datos a través del conductor de alimentación, incluso en semirremolques sin conexión de diagnóstico CAN propia.
  • Varía según el remolque: Las unidades de control presentes las determina el semirremolque, no este adaptador.

Lo que puede hacer

  • Leer y borrar códigos de fallo: Leer la memoria de fallos de las unidades de control conectadas y vaciarla después de la reparación.
  • Ver valores de medición: Seguir en directo los valores actuales de sensores y sistemas.
  • Activar componentes: Activar actuadores para verificar su funcionamiento.
  • Parámetros, calibraciones y reinicios de mantenimiento: Donde Jaltest los ofrece para el sistema correspondiente.

Vehículos y aplicaciones compatibles

Lo determinante es el método de comunicación, no la marca. Este adaptador corresponde a la conexión de 7 pines por la que circula PLC según SAE J2497. Esta conexión se encuentra en el acoplamiento entre vehículo tractor y remolque, y el adaptador se intercala con su carcasa naranja en T.

Aplicación:

  • Semirremolques y remolques con comunicación PLC según SAE J2497
  • Todos los fabricantes de chasis que aplican este método de comunicación
  • Año de fabricación no determinante: Los remolques no están sujetos a obligación OBD, por lo que la conexión sigue siendo válida incluso en semirremolques nuevos
💡
Bueno saberlo: El PLC no está presente en todos los remolques; muchos semirremolques europeos utilizan CAN vía ISO 7638-1 y corresponden entonces al modelo JDC110A. Este adaptador se identifica por su carcasa T de color naranja con la inscripción JDC 112A y por el conector Deutsch de 9 pines de color negro en el cable. Verifique en el propio semirremolque qué sistema de frenado incorpora antes de realizar su pedido.

Contenido del embalaje

  • 1x Jaltest (JDC112A) | 7+7-pins (PLC) J2497 - 9-pins Deutsch Adapter | Trailer

Especificaciones técnicas

General

El fabricante del cable. Los cables Jaltest funcionan con los equipos de diagnosis de Jaltest.Marca
Jaltest (Cojali)
El tipo de cable. Un cable de diagnosis se conecta al conector de diagnosis; un cable de medición mide un componente por separado.Tipo de cable
Cable adaptador
El paquete de software de Jaltest al que pertenece el cable. Para utilizar el cable necesita una licencia de ese módulo.Módulo de software Jaltest
  • CV vehículos industriales
Para qué tipo de vehículos o máquinas está pensado el cable. Así comprueba rápidamente si es adecuado para los que llegan a su taller.Tipos de vehículo
  • Remolque

Conexiones

En qué versión de la interfaz de diagnosis Jaltest Link se puede utilizar el cable. No todos los cables funcionan en todas las versiones.Jaltest Link compatible
  • Jaltest Link V8.1
  • Jaltest Link V9
El conector del lado del equipo de diagnosis. Debe encajar en su interfaz o en su cable de diagnosis.Conexión del lado de la interfaz
Deutsch de 9 pines

Diagnóstico

Si puede no solo leer los códigos de avería, sino también borrarlos. En algunos sistemas solo es posible leerlos.Borrado de códigos de avería
Si puede ver los valores actuales de los sensores con el vehículo en marcha. Útil para localizar una avería.Valores en tiempo real
Si puede activar componentes desde el equipo. Así comprueba si la avería está en el componente o en el cableado.Activación de componentes

Uso

Si necesita otro cable para utilizarlo, como un cable alargador. En ese caso debe adquirirlo por separado.Requiere cable adicional
Número de referencia
JDC112A

Otras especificaciones

Aplicación
Diagnóstico de remolques mediante comunicación PLC (SAE J2497)
Conector lado vehículo
7+7 polos: carcasa T de color naranja con siete pines de latón en un brazo y el conector de 7 polos en el otro
Dimensiones
18,2 x 26 cm
Unidades de control
Los sistemas de remolque en la línea PLC; su disponibilidad varía según el semirremolque
Complementos necesarios
Un cable de diagnóstico Deutsch de 9 pines entre este adaptador y la interfaz
