Jaltest (70002003) | AGV Juego de cables adaptadores (9 cables) | Vehículos agrícolas

Aplicaciones y funcionalidades

Cada cable de este conjunto convierte una toma de diagnóstico propia de la marca a la toma estándar de la Jaltest Link. Lo que pueda hacer a continuación lo determinan el software Jaltest y la tabla de cobertura de la máquina. El conjunto combina tomas del motor y tomas de los sistemas del vehículo, de modo que en un tractor no tiene que elegir entre ambas.

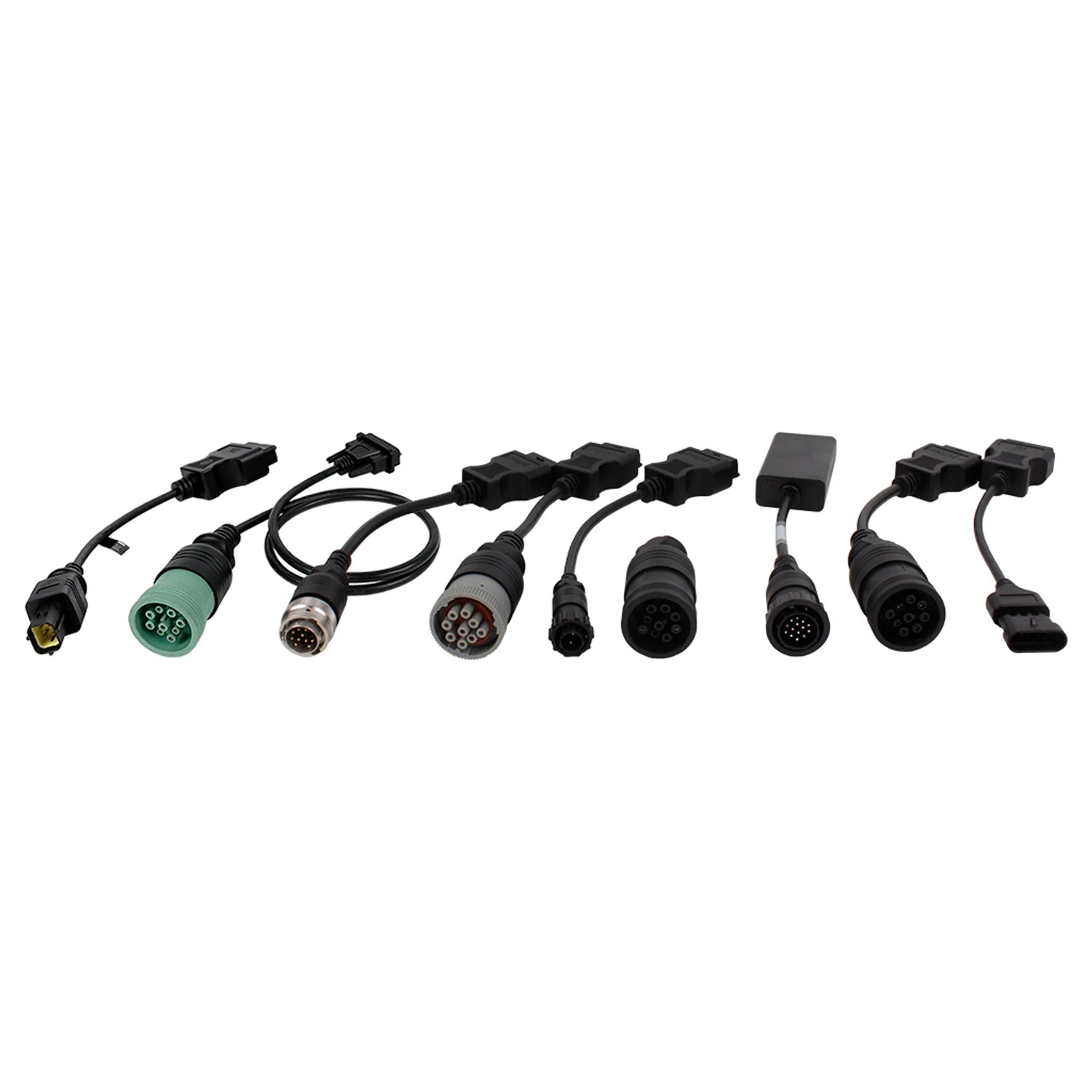

Contenido del conjunto

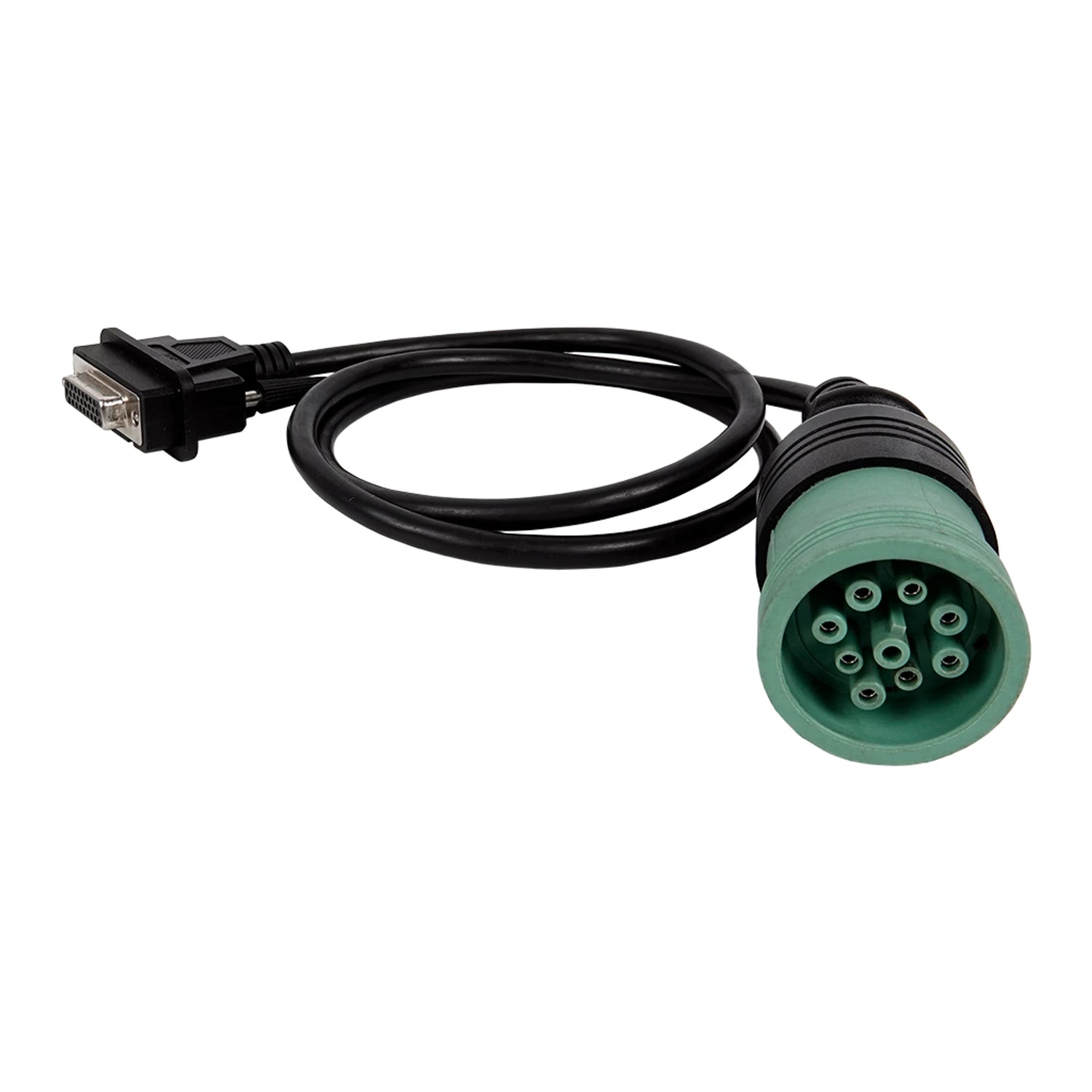

• JDC217.9: Deutsch de 9 pines J1939 a DB26.
• JDC504A: Motores Deutz, de unos 12 pines.

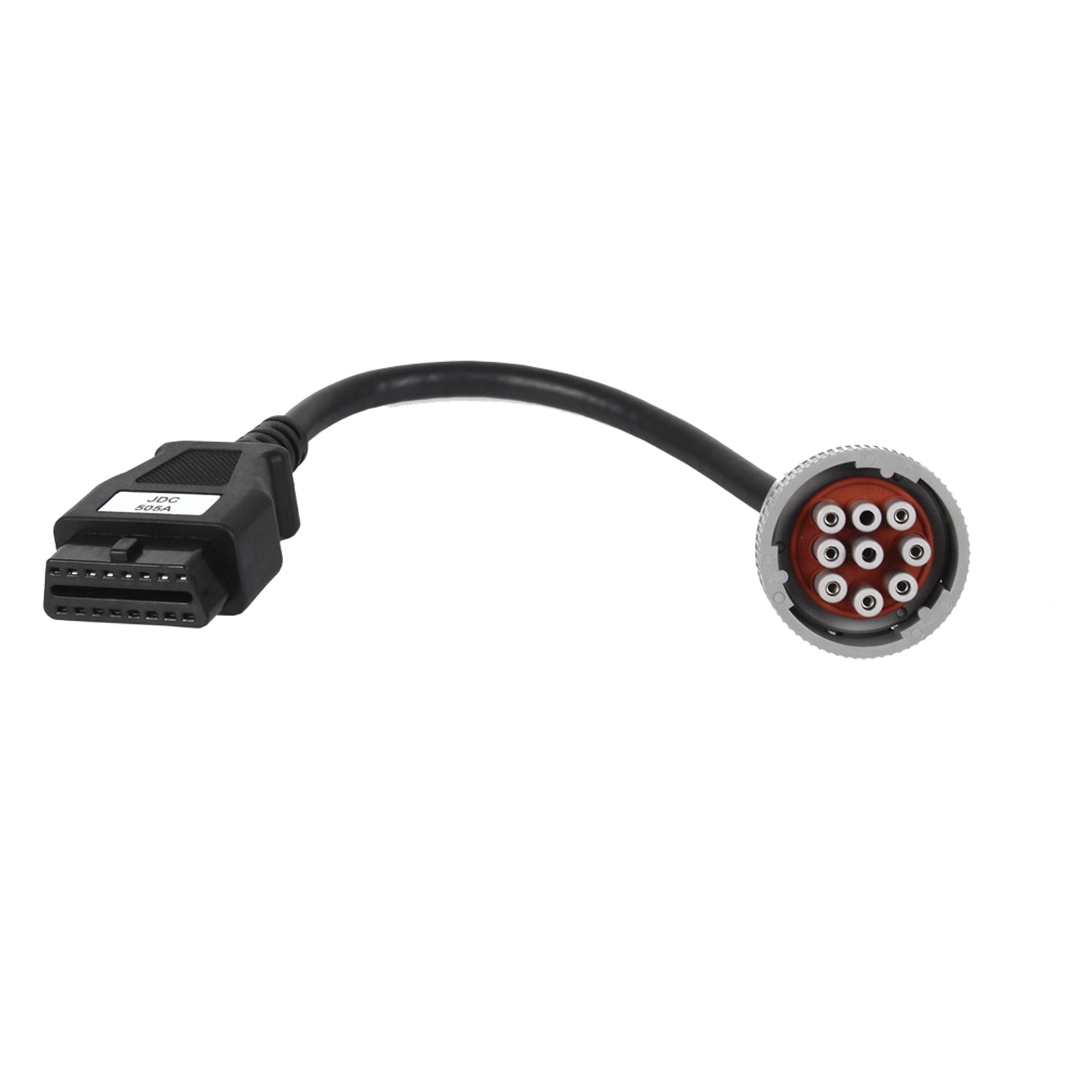

• JDC505A: Caterpillar y Perkins, de 9 pines.
• JDC506A9: Fendt, de 4 pines.

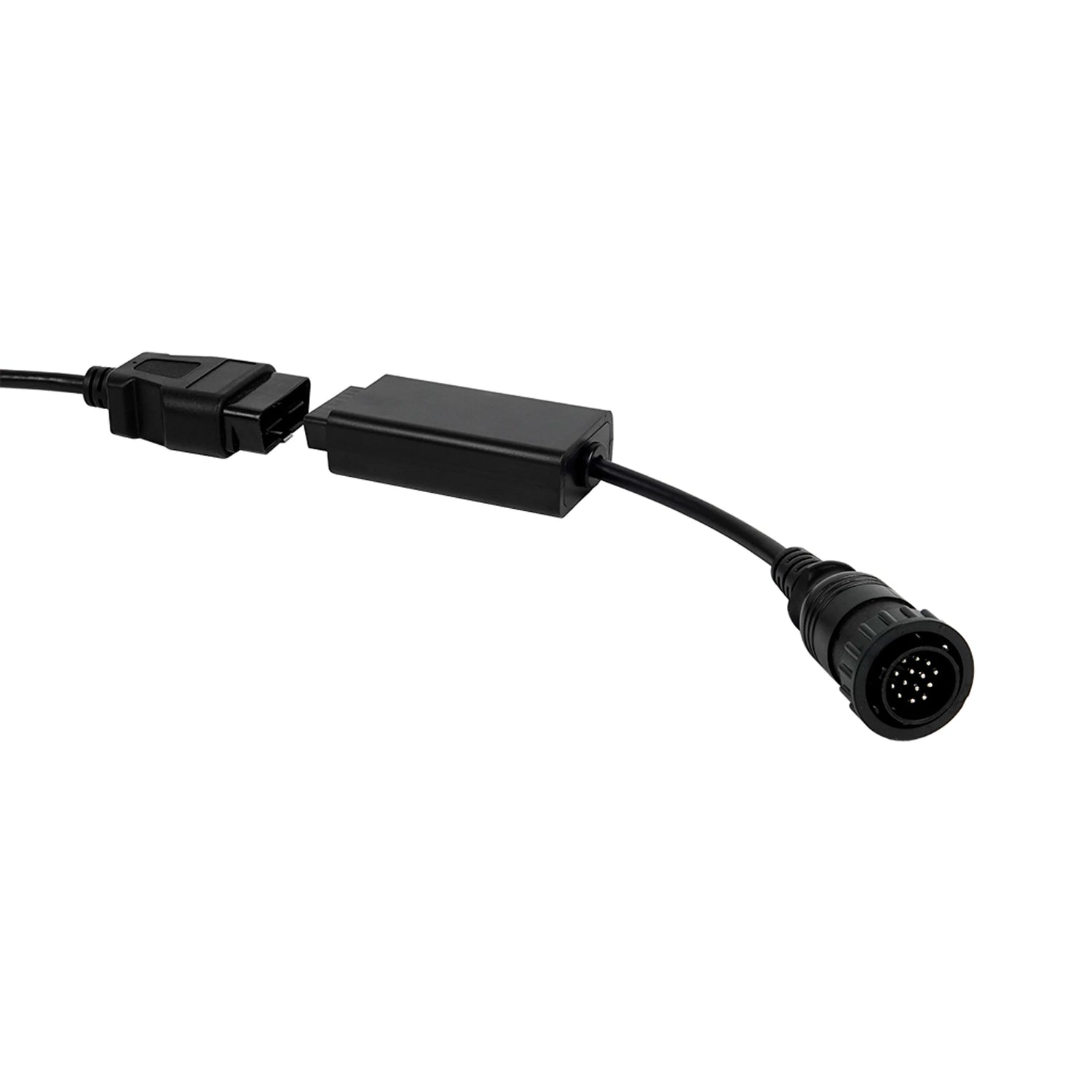

• JDC511A: Grupo CNH, adaptador con conmutador.
• JDC512A: Deutz-Fahr, Same, Lamborghini.
• JDC513A: Massey Ferguson, de 16 pines.
• JDC516A: Landini, de 4 pines.
• JDC523A: Motores Kubota, de 4 pines.

Qué puede hacer

• Códigos de error: Lectura y borrado tras la reparación.
• Valores de medición: En tiempo real, en cifras y en gráfico.
• Componentes: Activación, cuando la cobertura lo permita.
• Ajustes: Configuración y mantenimiento.

Cómo utilizarlo

1. Revise el conector: Compruebe en la máquina qué toma tiene.
2. Elija el cable: Utilice el cable que corresponda a ese conector.
3. Conecte: Al cable de diagnóstico Jaltest; el JDC217.9 directamente a la Link.
4. Inicie el software: Abra Jaltest en el PC y conecte la Link.
5. Lectura: Seleccione la marca y el sistema en el software.

Vehículos y aplicaciones compatibles

Lo determinante es el conector, no la máquina. Los motores de Deutz, Caterpillar, Perkins y Kubota se montan como sistema de propulsión independiente, por lo que el mismo conector aparece en máquinas de fabricantes muy distintos. El lado del tractor depende de la marca del tractor.

Lado del motor:

• Deutsch de 9 pines verde: La toma J1939 estandarizada de la maquinaria más reciente.
• Motores Deutz: Los bloques Deutz se montan en decenas de fabricantes de maquinaria; este cable también queda cubierto por Jaltest OHW y Jaltest MHE.
• Motores Caterpillar y Perkins: También cuando la máquina es de otra marca.
• Motores Kubota: En tractores, portaherramientas y maquinaria compacta.

Lado del tractor:

• Fendt: Tractores con la conexión de 4 pines.
• Grupo CNH: New Holland, Case IH y Steyr con la conexión Deutsch de 9 pines.
• Deutz-Fahr, Same y Lamborghini: Tractores del grupo SDF con la conexión de 14 pines.
• Massey Ferguson: Tractores con la conexión de 16 pines.
• Landini: Tractores con la conexión de 4 pines.

Contenido del paquete

• 1x Jaltest (JDC217.9) | Cable adaptador J1939 de 9 pines - DB26 de 26 pines | Vehículo industrial y de trabajo
• 1x Jaltest (JDC504A) | Cable adaptador Deutz OBD de 12 pines – OBD2 de 16 pines | Motor de combustión interna
• 1x Jaltest (JDC505A) | Cable adaptador CAT/Perkins OBD de 9 pines - OBD2 de 16 pines | Motor de combustión interna
• 1x Jaltest (JDC506A9) | Cable adaptador Fendt OBD de 4 pines – OBD2 de 16 pines | Vehículo agrícola
• 1x Jaltest (JDC511A) | Adaptador Deutsch de 9 pines CNH Group Switch | Vehículo agrícola
• 1x Jaltest (JDC512A) | Cable adaptador Deutz-Fahr/Same/Lamborghini OBD de 14 pines - OBD2 de 16 pines | Vehículo agrícola
• 1x Jaltest (JDC513A) | Cable adaptador Massey Ferguson OBD de 16 pines – OBD2 de 16 pines | Vehículo agrícola
• 1x Jaltest (JDC516A) | Cable adaptador Landini OBD de 4 pines – OBD2 de 16 pines | Vehículo agrícola
• 1x Jaltest (JDC523A) | Cable adaptador Kubota OBD de 4 pines – OBD2 de 16 pines | Motor de combustión interna
