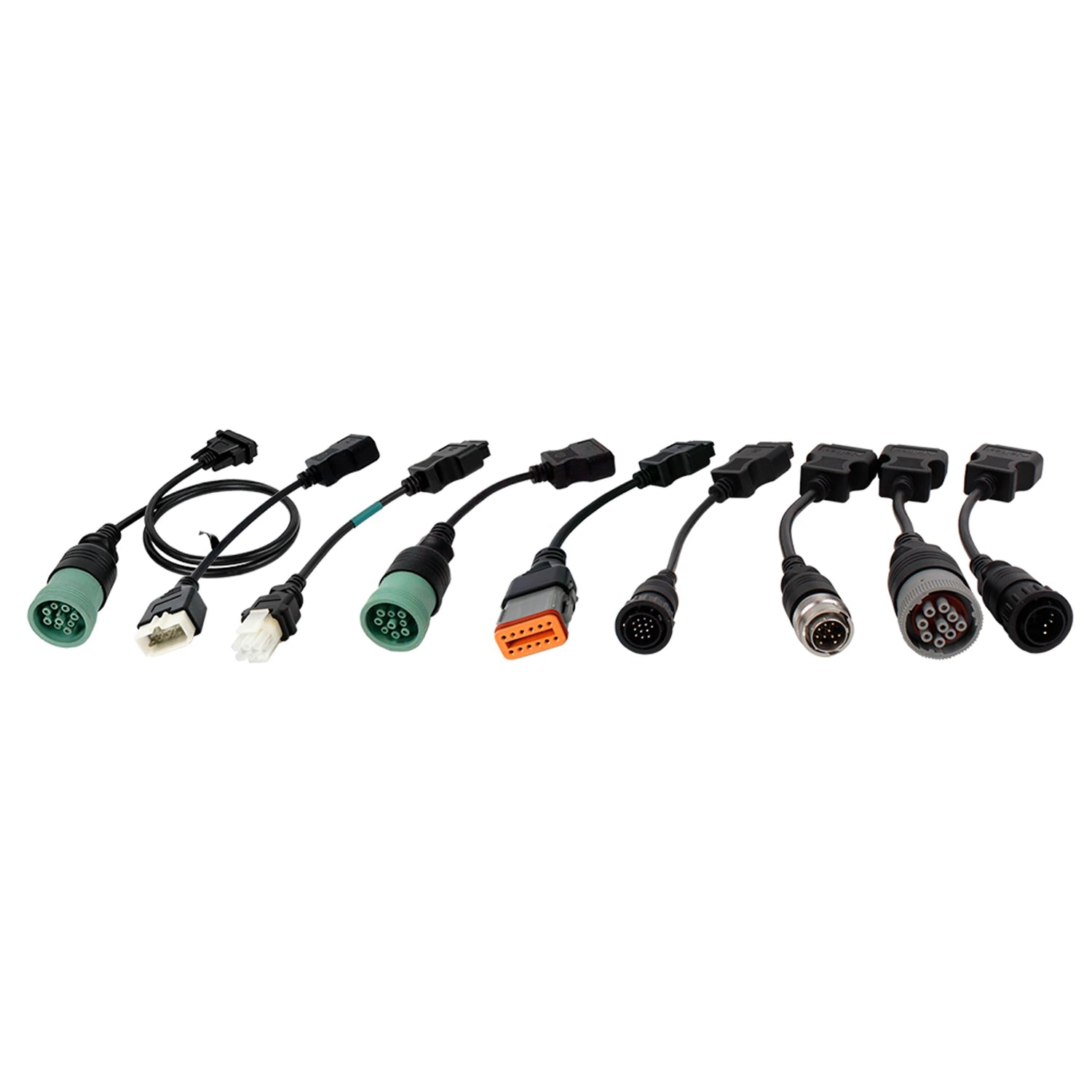

La Jaltest 70002026 es el juego de cables adaptadores completo para máquinas Off-Highway: nueve cables que conectan la toma de diagnóstico propia de la maquinaria de movimiento de tierras con su cable de diagnóstico Jaltest. En el lado del motor están los cables para Deutz, Caterpillar y Perkins, y Mercedes-Benz y MTU; en el lado de la máquina, los de Volvo CE, Komatsu, Hitachi y Liebherr. Además, incluye el cable para la transmisión ZF Ergopower y el de la toma verde de 9 pines Deutsch según J1939.
En una máquina suelen encontrarse dos tomas de diagnóstico, una para el control del motor y otra para los controles de la máquina, y este juego cubre ambos lados. Frente al juego básico 70002030, incluye cinco cables adicionales para Mercedes-Benz y MTU, ZF Ergopower, Komatsu, Hitachi y Liebherr. Por el contrario, los cables para Kubota, Yanmar y la conexión de 14 pines de Caterpillar solo están incluidos en el juego básico. Los cables están cubiertos por Jaltest OHW.
VENTAJAS
PUNTOS DE ATENCIÓN
Aplicaciones y funcionalidades
Cada cable de este juego convierte una toma de diagnóstico propia de la marca en la toma estándar de la Jaltest Link. Lo que pueda hacer después lo determinan el software de Jaltest y la cobertura de la máquina, no el cable.
Qué incluye el juego
- JDC203A: Mercedes-Benz/MTU, redonda de 14 pines.
- JDC217.9: Deutsch verde de 9 pines (J1939).
- JDC504A: Deutz, Amphenol de 12 pines.
- JDC505A: Caterpillar y Perkins, de 9 pines.
- JDC509A: Volvo CE, redonda con anillo.
- JDC535.9: Hitachi.
- JDC536A: Komatsu, de 12 pines.
- JDC542.9: Liebherr.
- JDC546A: ZF Ergopower, de 6 pines.
Lo que puede hacer
- Códigos de error: Lectura y borrado tras la reparación.
- Valores de medición: En tiempo real en cifras y gráfico.
- Componentes: En la transmisión ZF Ergopower, dentro de la cobertura.
- Mantenimiento: En Volvo CE y Komatsu, entre otros.
- Calibración: En la transmisión ZF Ergopower.
Cómo utilizarlo
- Buscar la conexión: Localice la toma de diagnóstico del motor o de la máquina.
- Elegir el cable: Use el cable que corresponde a ese conector.
- Conectar: Introduzca el cable en la toma de la máquina.
- Conectar la Link: Conecte el cable a la Jaltest Link.
- Leer: Seleccione la marca y la máquina en Jaltest OHW.
Vehículos y aplicaciones compatibles
Lo determinante es el conector, no la máquina. Los motores de Deutz, Caterpillar y Perkins se montan como unidad independiente, por lo que la misma conexión aparece en máquinas de distintos fabricantes. A continuación, se indica para cada cable dónde puede encontrarlo.
Lado del motor:
- Mercedes-Benz y MTU: Motores en maquinaria pesada y en instalaciones estacionarias.
- Motores Deutz: En decenas de fabricantes de maquinaria; también en Jaltest AGV y MHE.
- Motores Caterpillar y Perkins: También cuando la máquina es de otra marca.
- Deutsch 9 pines verde: La conexión J1939, independiente de la marca, en maquinaria más reciente.
Lado de la máquina:
- Volvo Construction Equipment: Excavadoras, cargadoras de ruedas, dumpers, motoniveladoras y rodillos compactadores.
- Hitachi: Maquinaria de movimiento de tierras.
- Komatsu: Excavadoras, cargadoras de ruedas, bulldozers y dumpers.
- Liebherr: Maquinaria de movimiento de tierras y grúas; con un Link V9 se necesita el JDC100.
- ZF Ergopower: Cargadoras de ruedas y dumpers articulados con la transmisión powershift Ergopower.
Contenido del paquete
- 1x Jaltest (JDC203A) | Cable adaptador Mercedes 14 pines OBD1 - 16 pines OBD2 | Vehículos industriales y de trabajo
- 1x Jaltest (JDC217.9) | Cable adaptador 9 pines J1939 - 26 pines DB26 | Vehículos industriales y de trabajo
- 1x Jaltest (JDC504A) | Cable adaptador Deutz OBD de 12 pines – OBD2 de 16 pines | Motor de combustión interna
- 1x Jaltest (JDC505A) | Cable adaptador CAT/Perkins 9 pines OBD - 16 pines OBD2 | Motor de combustión interna
- 1x Jaltest (JDC509A) | Cable adaptador Volvo 16 pines OBD - 16 pines OBD2 | Maquinaria de construcción y de terreno
- 1x Cable adaptador Hitachi (JDC535.9)
- 1x Jaltest (JDC536A) | Cable adaptador Komatsu de 12 pines a OBD2 de 16 pines | Maquinaria de movimiento de tierras y construcción
- 1x Cable adaptador Liebherr (JDC542.9)
- 1x Jaltest (JDC546A) | Cable adaptador ZF Ergopower 6 pines OBD - 16 pines OBD2 | Vehículo de trabajo
Especificaciones técnicas
General
- El fabricante del cable. Los cables Jaltest funcionan con los equipos de diagnosis de Jaltest.Marca
- Jaltest (Cojali)
- El tipo de cable. Un cable de diagnosis se conecta al conector de diagnosis; un cable de medición mide un componente por separado.Tipo de cable
- Cable adaptador
- El paquete de software de Jaltest al que pertenece el cable. Para utilizar el cable necesita una licencia de ese módulo.Módulo de software Jaltest
- OHW maquinaria de obra
- Para qué tipo de vehículos o máquinas está pensado el cable. Así comprueba rápidamente si es adecuado para los que llegan a su taller.Tipos de vehículo
- Maquinaria de obra
Diagnóstico
- Si puede no solo leer los códigos de avería, sino también borrarlos. En algunos sistemas solo es posible leerlos.Borrado de códigos de avería
- Sí
- Si puede ver los valores actuales de los sensores con el vehículo en marcha. Útil para localizar una avería.Valores en tiempo real
- Sí
Uso
- Número de referencia
- 70.002.026
- Necesario para su uso
- Jaltest Link
Otras especificaciones
- Tipo
- Juego de cables adaptadores
- Número de cables
- 9 stuks
- Contenido
- JDC203A, JDC217.9, JDC504A, JDC505A, JDC509A, JDC535.9, JDC536A, JDC542.9 y JDC546A
- Aplicación
- Conectores de diagnóstico propios de cada marca en máquinas Off-Highway
- Interfaz
- Jaltest Link V8.1 y V9; el JDC217.9 solo funciona con el V9
- Segmento
- Maquinaria de construcción y de terreno
