Jaltest  |  SKU: JDC217.9

Jaltest (JDC217.9) | Cable adaptador 9 pines J1939 - 26 pines DB26 | Vehículos comerciales e industriales

€103,95 incl.
€85,91 excl.

Garantía directa a través de AsTools

Tramitamos los casos de garantía directamente, de forma rápida y sin intermediarios del fabricante. Gracias a nuestro propio almacén de repuestos y experiencia técnica, generalmente podemos ayudarle de inmediato. Solo en casos excepcionales enviamos el producto al proveedor.

2 años de garantía en todos los productos

Al igual que todos nuestros productos, este artículo se suministra con 2 años de garantía de fábrica. De esta forma, usted dispone de cobertura garantizada en cuanto a calidad y servicio a largo plazo.

Devoluciones sencillas

Puede solicitar su devolución fácilmente a través de su cuenta. Le enviaremos la etiqueta de devolución por correo electrónico. Los gastos de envío de la devolución corren por su cuenta.

Servicio de atención al cliente profesional

Nuestros expertos están listos para ayudarle de forma rápida y profesional, tanto en línea como en nuestra tienda física. ¿Tiene alguna pregunta? ¡No dude en ponerse en contacto con nosotros!

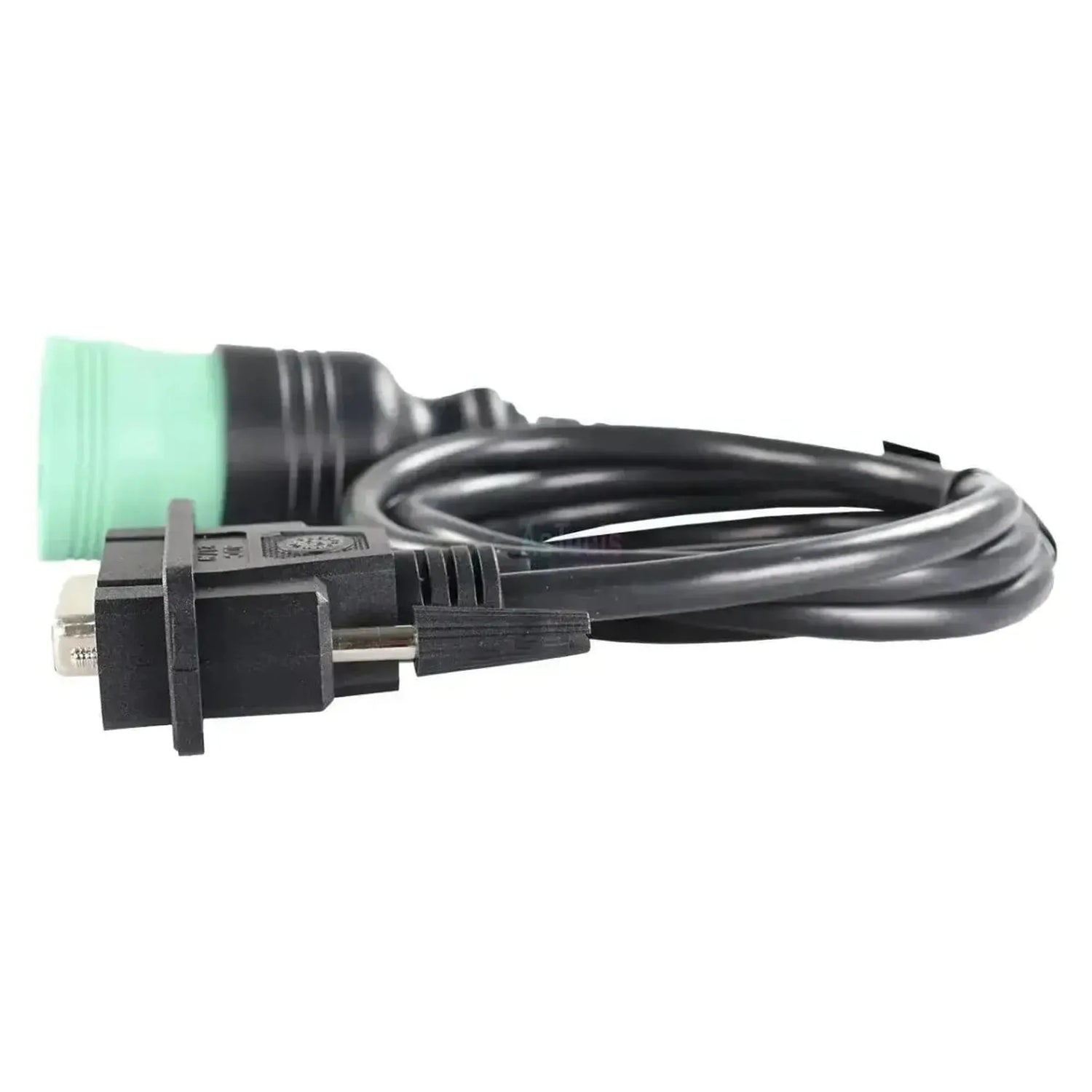

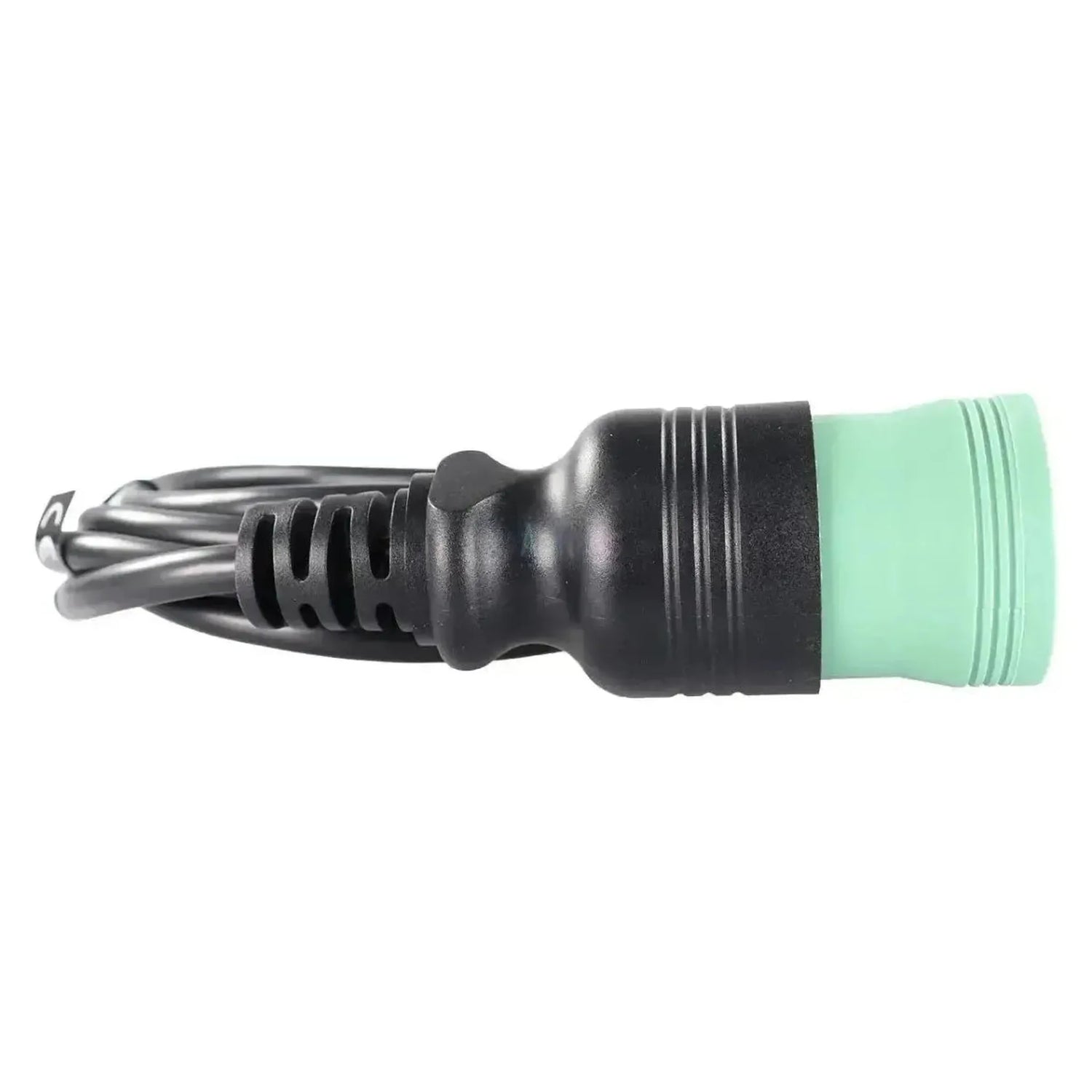

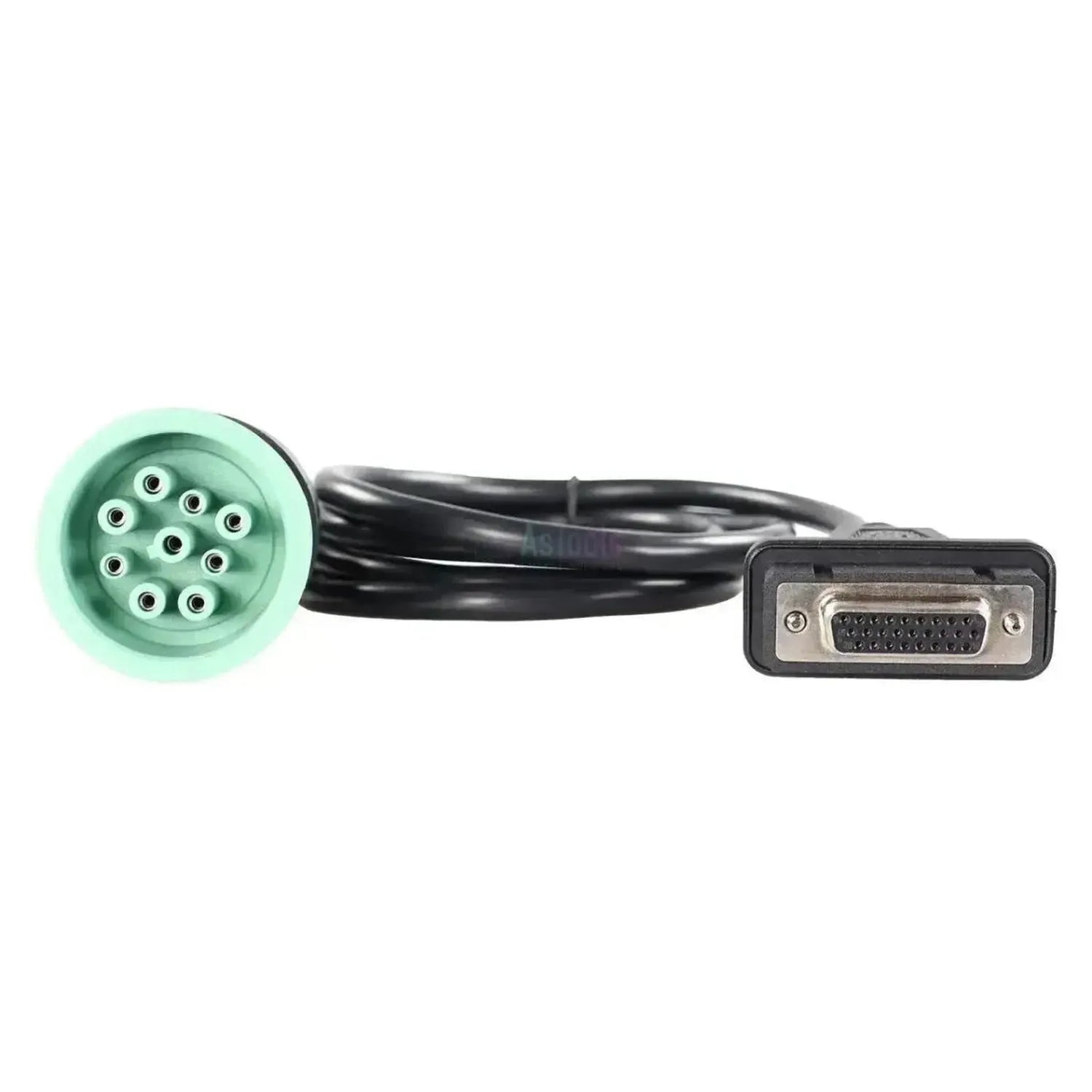

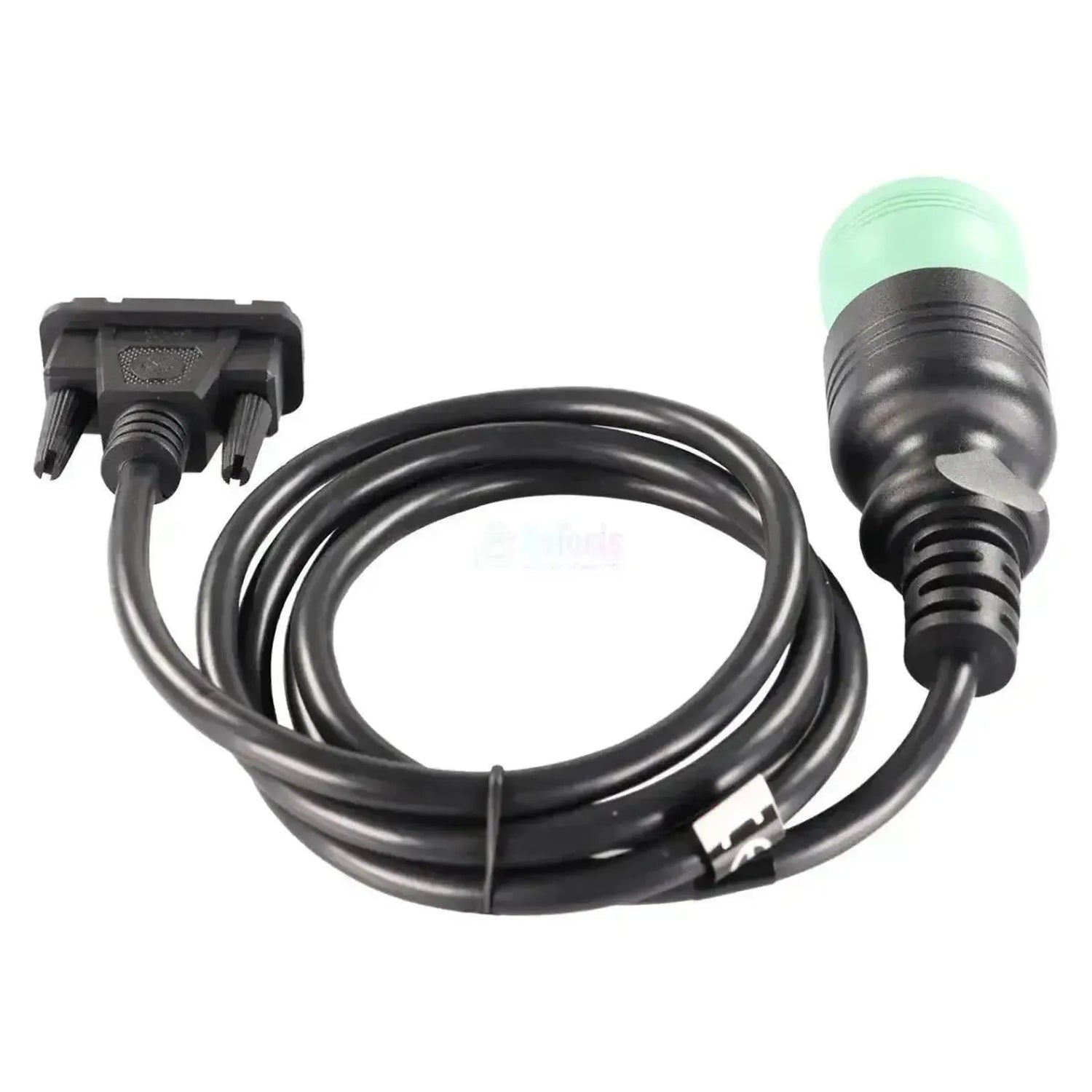

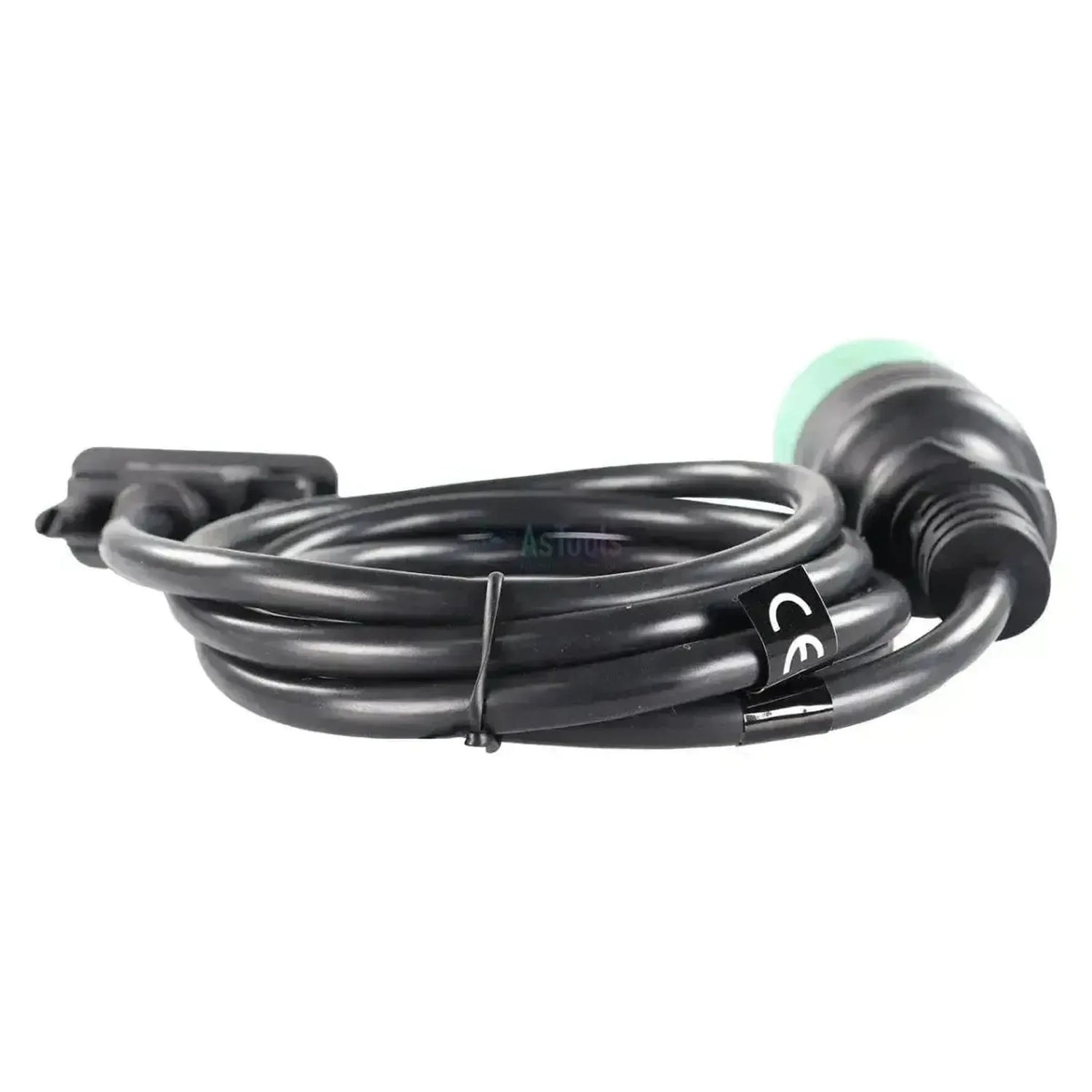

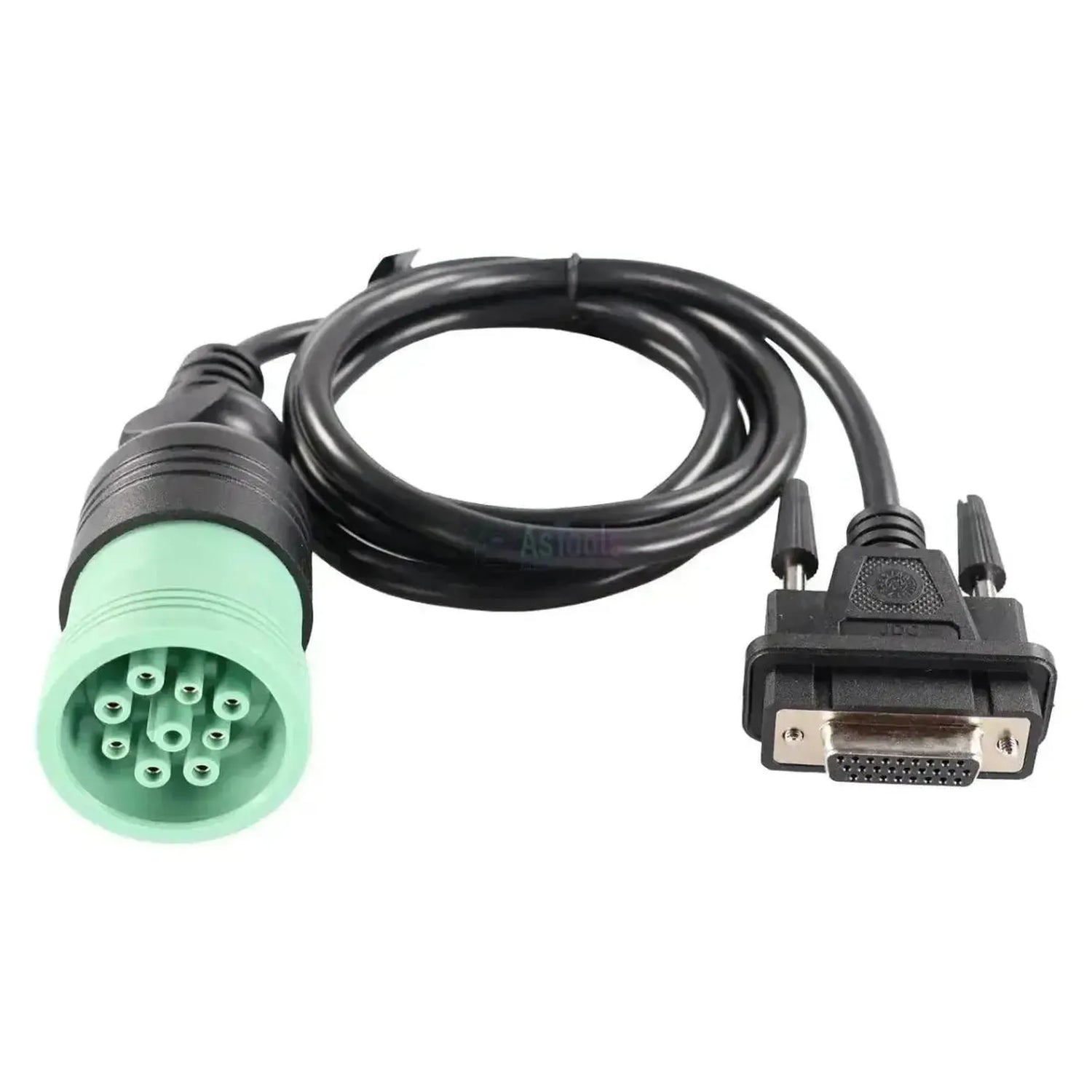

El Jaltest JDC217.9 es el cable para máquinas equipadas con la conexión de diagnóstico Deutsch de 9 pines tipo 2 normalizada. En el lado de la máquina hay un conector redondo verde con anillo de acoplamiento negro y nueve contactos; en el otro extremo no hay un OBD2 de 16 pines, sino un conector DB26 de 26 pines con brida roscada, que se conecta directamente al puerto de la Jaltest Link V9. De este modo, no necesita un cable adaptador OBD2 intermedio. Con una longitud de 147,5 a 152,5 cm, es uno de los cables más largos de la serie, lo que le permite mantener una distancia cómoda desde la conexión hasta su equipo.

SAE J1939 es el estándar CAN mediante el cual los vehículos pesados y máquinas hacen que sus unidades de control se comuniquen; la norma establece tanto la estructura del mensaje como el conector de diagnóstico, por lo que este cable no lleva marca comercial. Este conector existe en dos versiones: El tipo 1 negro para el bus más lento y el tipo 2 verde para el más rápido, y este es el verde. Dado que la conexión está normalizada, el mismo cable funciona en máquinas agrícolas, máquinas de construcción, transporte interno y motores marinos. El cable está incluido en Jaltest AGV, OHW, MHE, Marine y Multi-Purpose Vehicle.

VENTAJAS

✔Se conecta con el conector DB26 directamente al Link V9, sin necesidad de cable adaptador OBD2.
✔Con 147,5 a 152,5 cm es más de cuatro veces más largo que el cable adaptador estándar de 30 cm, por lo que no tiene que permanecer junto a la conexión.
✔Para la versión tipo 2 verde del conector Deutsch de 9 pines, la más rápida de las dos.
✔Amplio rango de módulos: AGV, OHW, MHE, Marine y Multi-Purpose Vehicle, ya que la conexión está normalizada e independiente del fabricante.

PUNTOS IMPORTANTES

✕No es compatible con la versión zwarte type 1 del conector Deutsch de 9 pines; esta requiere un cable específico.
✕Termina en 26-pins DB26 y está diseñado para el Link V9; para la V8.1 el cable no está especificado.
✕Las unidades de control a las que puede acceder dependen de la máquina y del módulo Jaltest al que pertenezca.
✕El cable se incluye en cuatro juegos de cables simultáneamente (70002003, 70002026, 70002030 y 70002006), por lo que compruebe si ya lo tiene disponible.

Aplicaciones y funcionalidades

A través del conector normalizado de 9 pines Deutsch accede a la red de datos de la máquina. Lo que hay en ella no es una lista fija: Un tractor lleva otras unidades de control que una excavadora o un motor marino. Lo que puede ejecutar depende del módulo Jaltest bajo el que se clasifica la máquina.

Unidades de control a las que puede acceder

  • Las unidades de control en la red de datos de la máquina: Cuáles sean varía según la marca y el tipo; la gestión del motor y la transmisión son los participantes habituales.
  • Diferente por segmento: La agricultura, la construcción, el transporte interno y la navegación marítima comparten este conector pero no las mismas unidades de control.

Qué puede hacer

  • Leer y borrar códigos de fallo: Leer la memoria de fallos de las unidades de control conectadas y vaciarla después de la reparación.
  • Ver valores de medición: Seguir en directo los valores actuales de sensores y sistemas.
  • Accionar componentes: Activar actuadores para verificar su funcionamiento.
  • Parámetros, calibraciones y reinicios de mantenimiento: En los sistemas para los que Jaltest ofrece estos procedimientos.
  • Atención: Las funciones que ve dependen de la máquina y del módulo Jaltest bajo el que se clasifica, no de este cable.

Vehículos y aplicaciones compatibles

Lo determinante es el conector, no la marca. El cable corresponde al conector normalizado tipo 2 de 9 pines Deutsch y no a una marca de máquina: SAE J1939 especifica el conector, por lo que los fabricantes no se desvían de él. Para máquinas agrícolas, máquinas de construcción, transporte interno y motores marinos nunca se ha prescrito legalmente una conexión de diagnóstico, por lo que este conector sigue siendo máquinas nuevas en uso.

Aplicación:

  • Maquinaria agrícola (AGV): Con conector Deutsch de 9 pines de color verde.
  • Maquinaria de construcción y movimiento de tierras (OHW) e transporte interno (MHE): El mismo conector normalizado, diferente segmento.
  • Motores marinos (Marine) y vehículos multiusos: También allí J1939 especifica el mismo conector.
💡
Importante saber: El conector Deutsch de 9 pines existe en dos versiones que se ven prácticamente idénticas: Negro es tipo 1 y verde es tipo 2. Este cable es el de color verde. El color del conector en su máquina es determinante; compruébelo antes de realizar el pedido.

Contenido del embalaje

  • 1x Jaltest (JDC217.9) | Cable adaptador 9-pines J1939 - 26-pines DB26 | Vehículos comerciales e industriales

Especificaciones técnicas

Especificación Descripción
Marca Jaltest (Cojali)
Número de referencia JDC217.9
Tipo Cable adaptador
Aplicación Conector de diagnóstico Deutsch J1939 de 9 pines, tipo 2 (verde)
Longitud 147,5 - 152,5 cm
Interfaz Jaltest Link V9
Conector lado vehículo 9-pines Deutsch J1939, tipo 2 (verde, nueve contactos)
Conector lado interfaz 26-pines DB26 (SubD-26) con brida roscada
Unidades de control Las unidades de control en la red de datos de la máquina; varía según la marca y el tipo
Segmento Vehículos comerciales e industriales
Módulo Jaltest Jaltest AGV, Jaltest OHW, Jaltest MHE, Jaltest Marine y Jaltest Multi-Purpose Vehicle
Parte del juego de cables Juego de cables AGV (70002003), juego completo de cables OHW (70002026), juego básico de cables OHW (70002030) y el juego para motores estacionarios (70002006)
