Jaltest  |  SKU: JDC539A

Jaltest (JDC539A) | Cable Adaptador Bobcat 6+6-pines OBD - 16-pines OBD2 | Motor de Combustión

€286,95 incl.
€237,15 excl.

Garantía directa a través de AsTools

Tramitamos los casos de garantía directamente, de forma rápida y sin intermediarios del fabricante. Gracias a nuestro propio almacén de repuestos y experiencia técnica, generalmente podemos ayudarle de inmediato. Solo en casos excepcionales enviamos el producto al proveedor.

2 años de garantía en todos los productos

Al igual que todos nuestros productos, este artículo se suministra con 2 años de garantía de fábrica. De esta forma, usted dispone de cobertura garantizada en cuanto a calidad y servicio a largo plazo.

Devoluciones sencillas

Puede solicitar su devolución fácilmente a través de su cuenta. Le enviaremos la etiqueta de devolución por correo electrónico. Los gastos de envío de la devolución corren por su cuenta.

Servicio de atención al cliente profesional

Nuestros expertos están listos para ayudarle de forma rápida y profesional, tanto en línea como en nuestra tienda física. ¿Tiene alguna pregunta? ¡No dude en ponerse en contacto con nosotros!

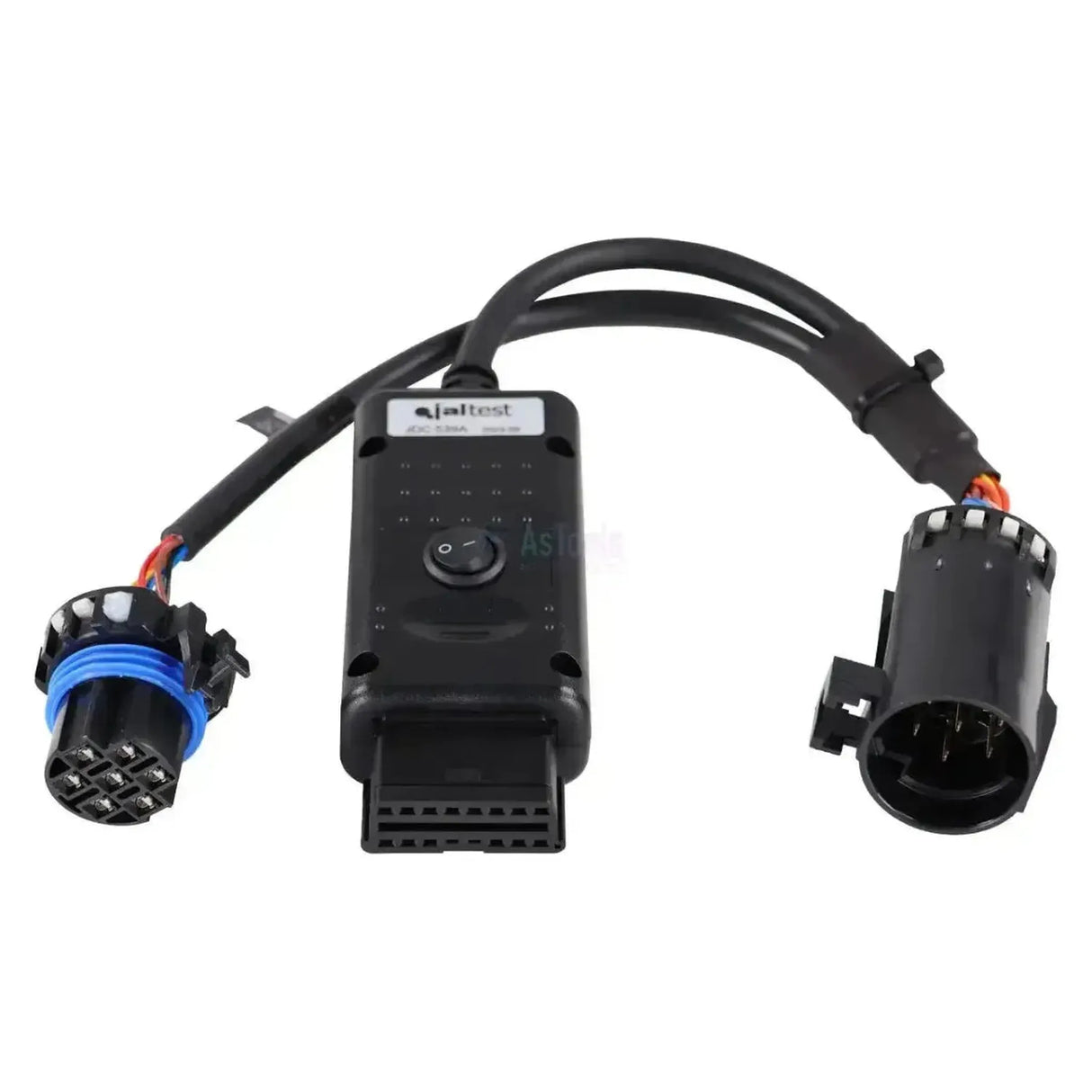

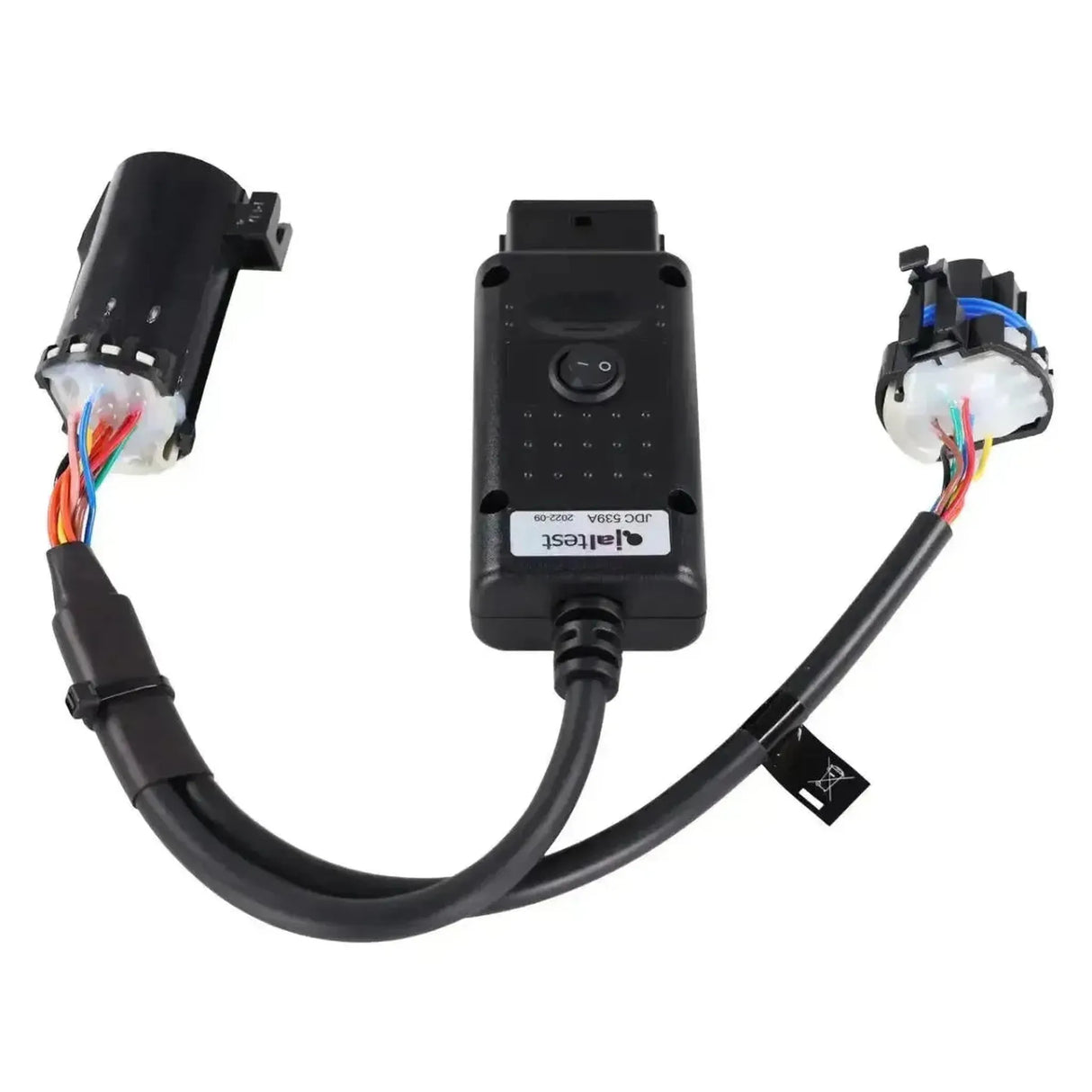

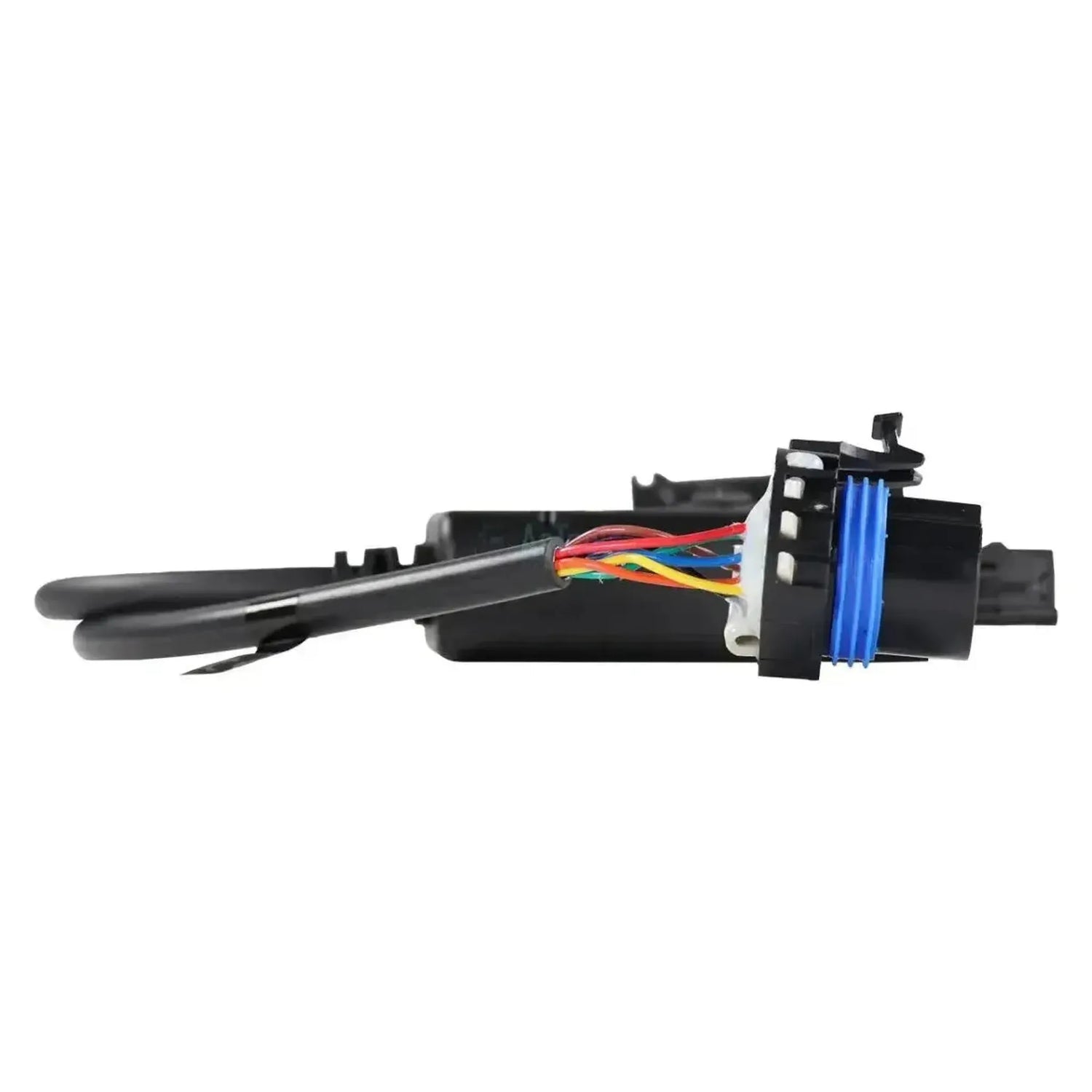

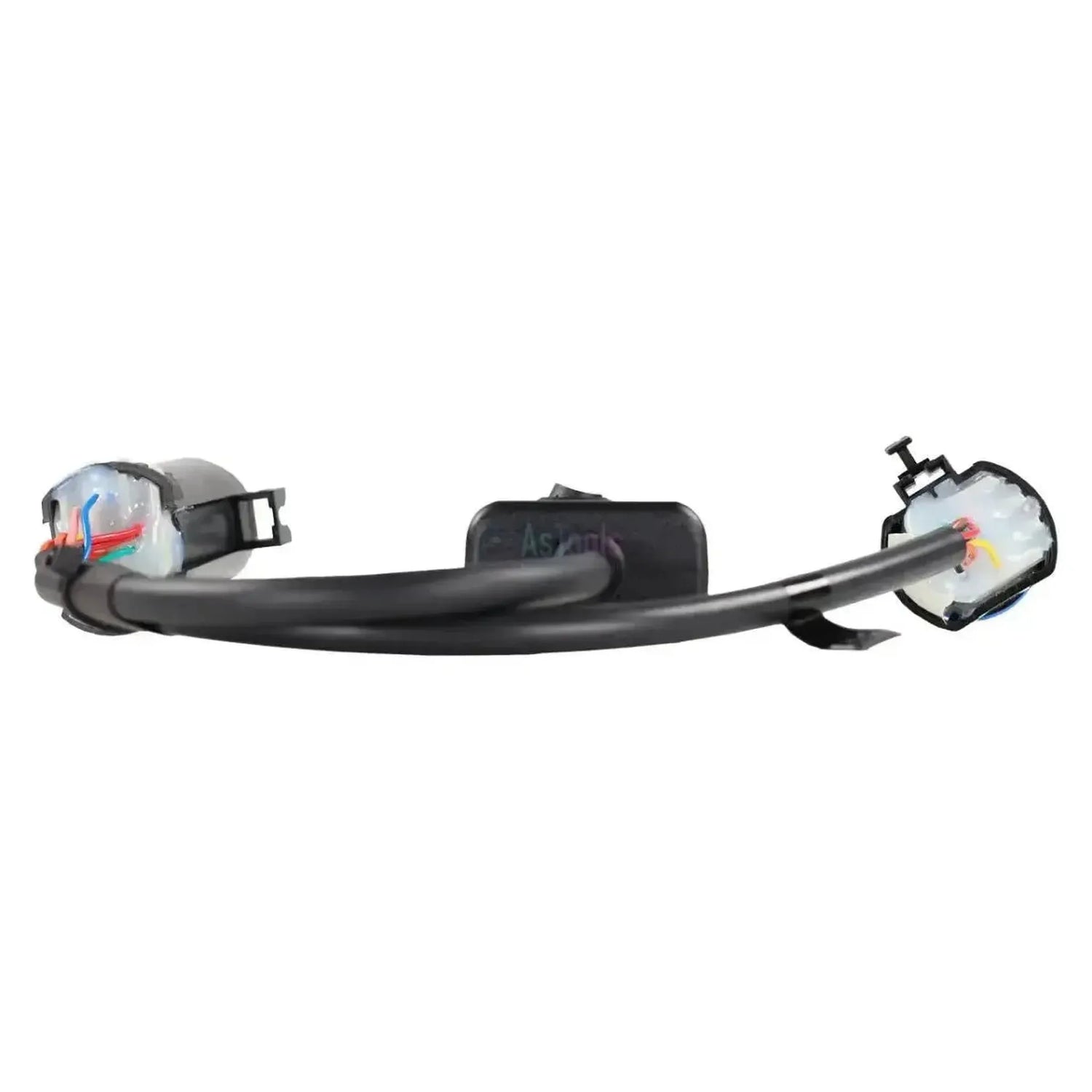

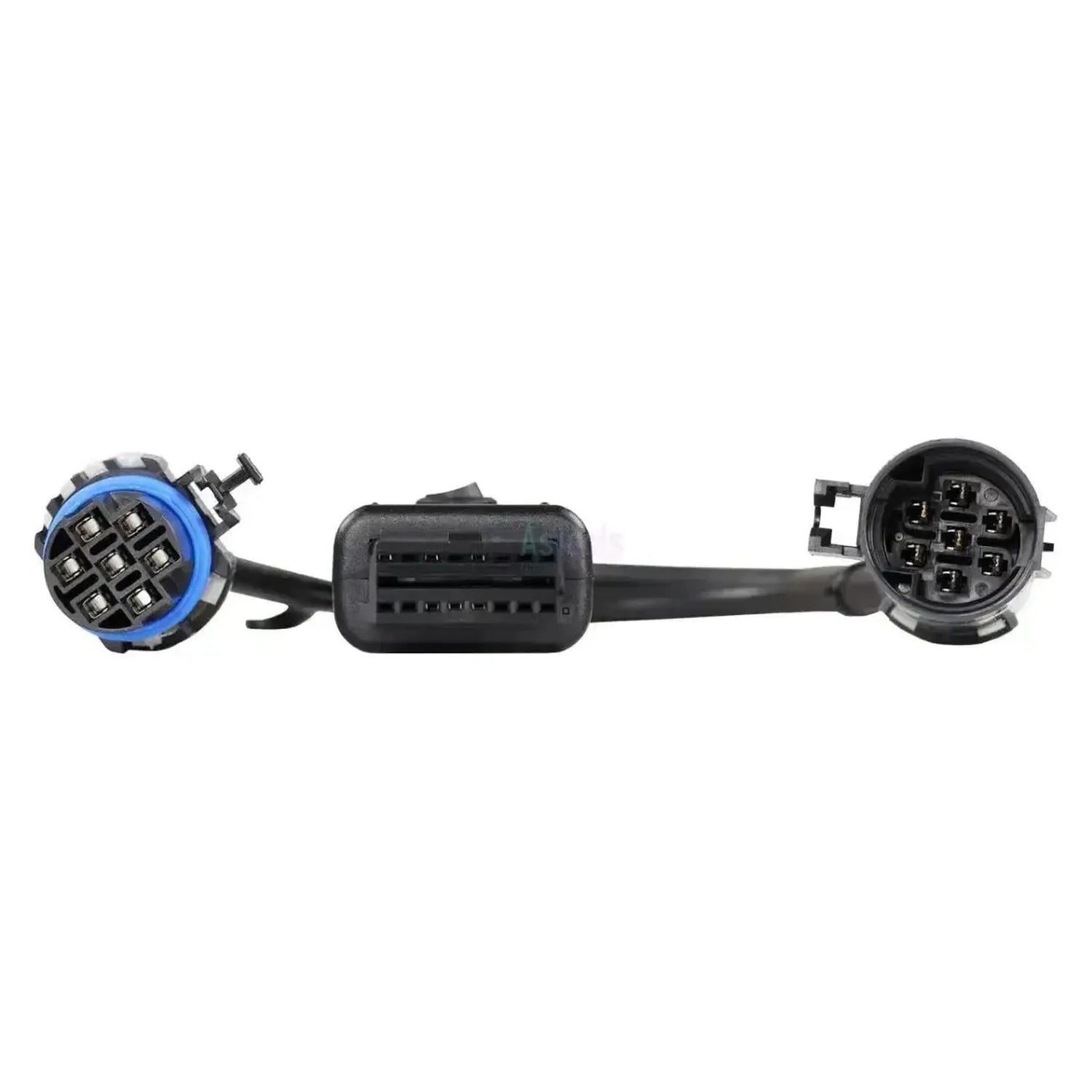

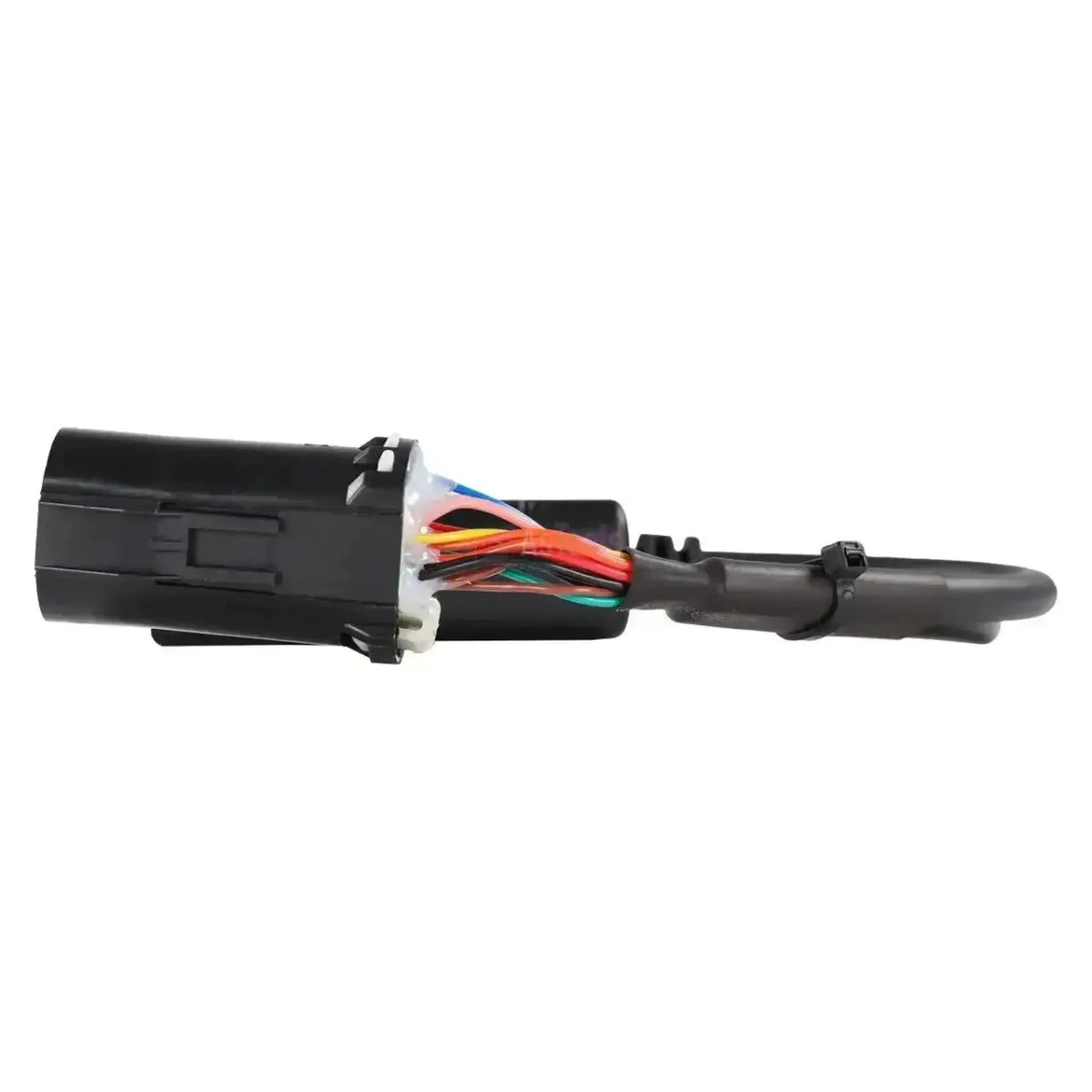

El Jaltest JDC539A conecta máquinas compactas Bobcat a su equipo Jaltest y se divide en el lado de la máquina en dos conectores redondos. La primera rama dispone de casquillos de contacto detrás de un distintivo anillo de sellado azul; la segunda rama es su homóloga, con pines en una carcasa negra lisa. En el lado de la interfaz, el cable termina en el conector OBD2 de 16 pines y mide 38,5 a 41,5 cm.

A mitad de camino hay una pieza intermedia negra con un conmutador en dos posiciones, marcadas O e I. Desde ahí, el software Jaltest accede a la computadora de la máquina GATEWAY, los módulos electrónicos ACS y SJC, el accionamiento DRIVE, la regulación hidráulica AUX, las regulaciones del motor DL02 y DM02 y el E-CDIS Kubota, la regulación del postratamiento DCU y el panel de instrumentos LHP. Con este último se limita a valores de medición y datos ECU; los códigos de fallo no están cubiertos. El cable se incluye en Jaltest OHW.

VENTAJAS

✔Dos conectores redondos en un solo cable: Los sistemas de la máquina y la regulación del motor están ambos al alcance.
✔Accede a la computadora de la máquina GATEWAY, el accionamiento DRIVE y la regulación hidráulica AUX de los controles de la cabina.
✔Compatible tanto con los DL02- y DM02-controles del motor como con el E-CDIS Kubota, que también incluye acciones adicionales en la cobertura.
✔Sin límite de año de fabricación: En las máquinas compactas nunca se ha prescrito una conexión de diagnóstico estandarizada, por lo que esta configuración también se encuentra en Bobcats más recientes.

PUNTOS IMPORTANTES

✕El panel de instrumentos LHP no proporciona códigos de fallo; solo ofrece valores de medición y datos de la ECU.
✕La DCU del tratamiento de gases de escape solo está presente en máquinas equipadas para ello, como las miniexcavadoras.
✕El adaptador dispone de un conmutador de dos posiciones; si no se establece conexión, cámbielo de posición.
✕Solo para la doble conexión Bobcat de 6+6 pines; otras marcas de máquinas tienen su propio conector.

Aplicaciones y funcionalidades

A través de la doble conexión, el software Jaltest le permite acceder tanto a los sistemas de la máquina como al control del motor de la Bobcat. Las unidades presentes varían según la serie y la versión. La relación siguiente procede de la cobertura Bobcat, con para cada unidad el funciones que están disponibles allí.

Unidades de control a las que puede acceder

  • GATEWAY, ordenador central de la máquina: El ordenador principal de las cargadoras de orugas y compactas.
  • ACS y SJC, módulos electrónicos: Los controles de mando y dirección por joystick.
  • DRIVE, accionamiento: La unidad de control del accionamiento de marcha.
  • AUX, hidráulica complementaria: El control de la hidráulica adicional para accesorios.
  • DL02 (CAN) y DM02 (CAN), unidades de control del motor: Los controles del motor propios de Bobcat.
  • E-CDIS Kubota, control electrónico del diésel con inyección common rail: El control del motor de los bloques Kubota, con acciones adicionales en la cobertura.
  • DCU, tratamiento de gases de escape: El control del sistema de postratamiento en máquinas que lo incluyen.
  • LHP, panel de instrumentos: El panel desde el que lee valores de medición y datos de la ECU.

Lo que puede hacer

  • Leer y borrar códigos de fallo: Leer la memoria de fallos de la unidad de control, con la descripción de la avería.
  • Ver valores de medición: Los valores actuales de los sensores conectados, en cifras y en gráfico.
  • Consultar mantenimiento: Los intervalos de mantenimiento y los trabajos realizados en la máquina, con un informe de servicio.
  • Realizar acciones adicionales: Los procedimientos adicionales por unidad de control. Disponibles en estas máquinas en la E-CDIS Kubota.

Vehículos y aplicaciones compatibles

Lo determinante es el conector, no el modelo. Este cable se adapta a cualquier máquina compacta Bobcat con la conexión doble 6+6-pins, identificable por el anillo de sellado azul en una mitad. En máquinas compactas nunca se ha establecido una obligación OBD, por lo que el año de fabricación tiene poco valor aquí; compruebe la conexión en la máquina antes de realizar el pedido. Las siguientes series están incluidas en la cobertura Bobcat.

Bobcat:

  • Serie S500 (cargadora de brazo articulado)
  • Serie S600 (cargadora de brazo articulado)
  • Serie S700 (cargadora de brazo articulado)
  • Serie T500 (cargadora de orugas)
  • Serie T600 (cargadora de orugas)
  • Serie T700 (cargadora de orugas)
  • Serie E50 (miniexcavadora)
  • Serie E85 (miniexcavadora)
💡
Información útil: Los dos conectores redondos se encuentran uno al lado del otro en la máquina y su ubicación exacta varía según el modelo. El adaptador incluye un conmutador de dos posiciones; si una unidad de control no responde, cámbielo de posición. Verifique en la máquina cuáles son las conexiones disponibles antes de realizar su pedido.

Contenido del embalaje

  • 1x Jaltest (JDC539A) | Bobcat 6+6-pins OBD - 16-pins OBD2 Cable adaptador | Motor de combustión

Especificaciones técnicas

General

El fabricante del cable. Los cables Jaltest funcionan con los equipos de diagnosis de Jaltest.Marca
Jaltest (Cojali)
El tipo de cable. Un cable de diagnosis se conecta al conector de diagnosis; un cable de medición mide un componente por separado.Tipo de cable
Cable adaptador
El paquete de software de Jaltest al que pertenece el cable. Para utilizar el cable necesita una licencia de ese módulo.Módulo de software Jaltest
  • OHW maquinaria de obra

Conexiones

En qué versión de la interfaz de diagnosis Jaltest Link se puede utilizar el cable. No todos los cables funcionan en todas las versiones.Jaltest Link compatible
  • Jaltest Link V8.1
  • Jaltest Link V9
El conector del lado del equipo de diagnosis. Debe encajar en su interfaz o en su cable de diagnosis.Conexión del lado de la interfaz
OBD2 de 16 pines
El conector del lado del vehículo, del motor o de la máquina. Debe encajar en el conector de diagnosis o en el componente.Conexión del lado del vehículo
OBD de 6+6 pines
La longitud del cable. Un cable más largo le da más espacio para trabajar.Longitud del cable
38,5 a 41,5 cm

Diagnóstico

Si puede ver los valores actuales de los sensores con el vehículo en marcha. Útil para localizar una avería.Valores en tiempo real

Uso

Número de referencia
JDC539A

Otras especificaciones

Aplicación
Cargadoras de brazo articulado, cargadoras de orugas y miniexcavadoras Bobcat
Unidades de control
GATEWAY, ACS, SJC, DRIVE, AUX, DL02, DM02, E-CDIS Kubota, DCU y LHP
