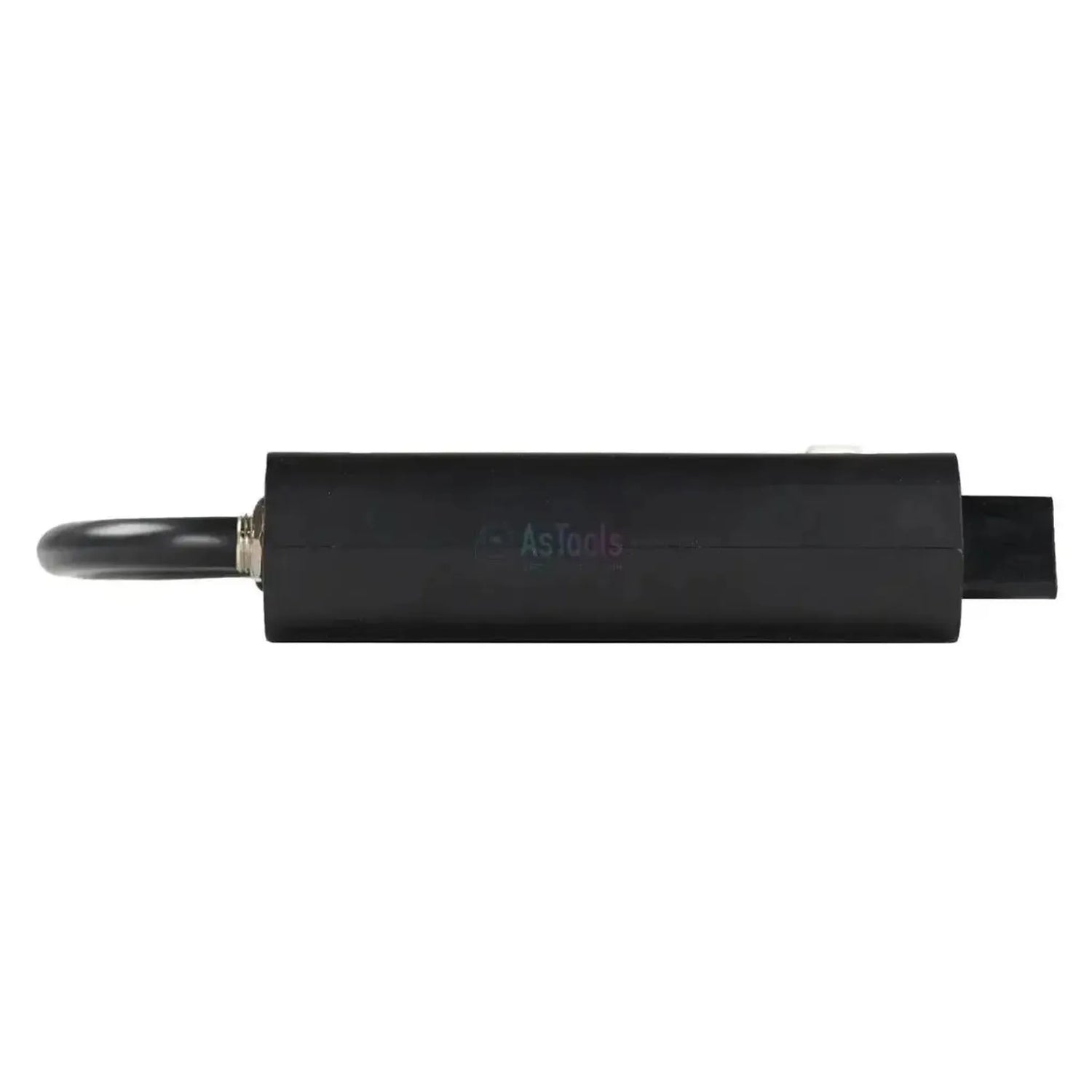

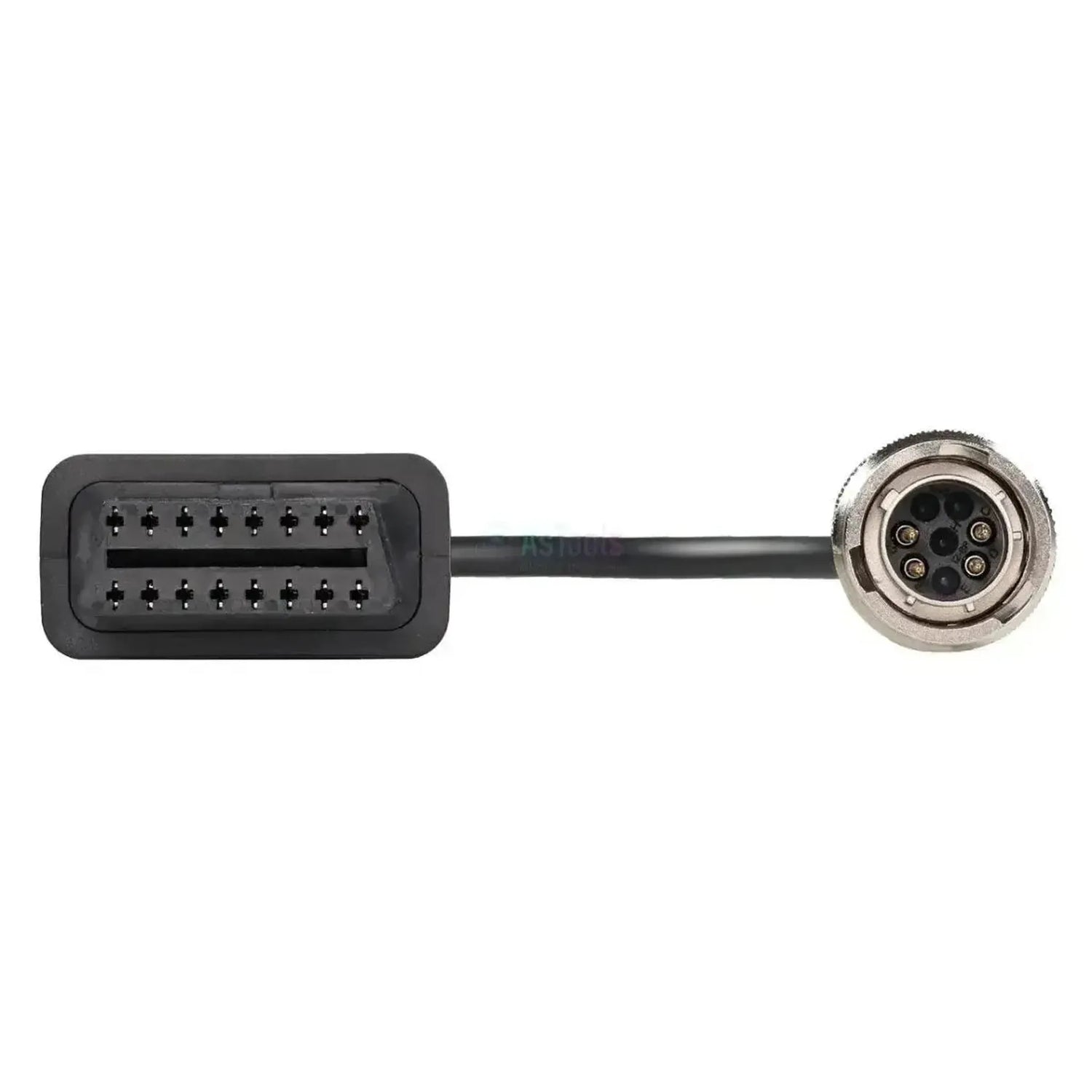

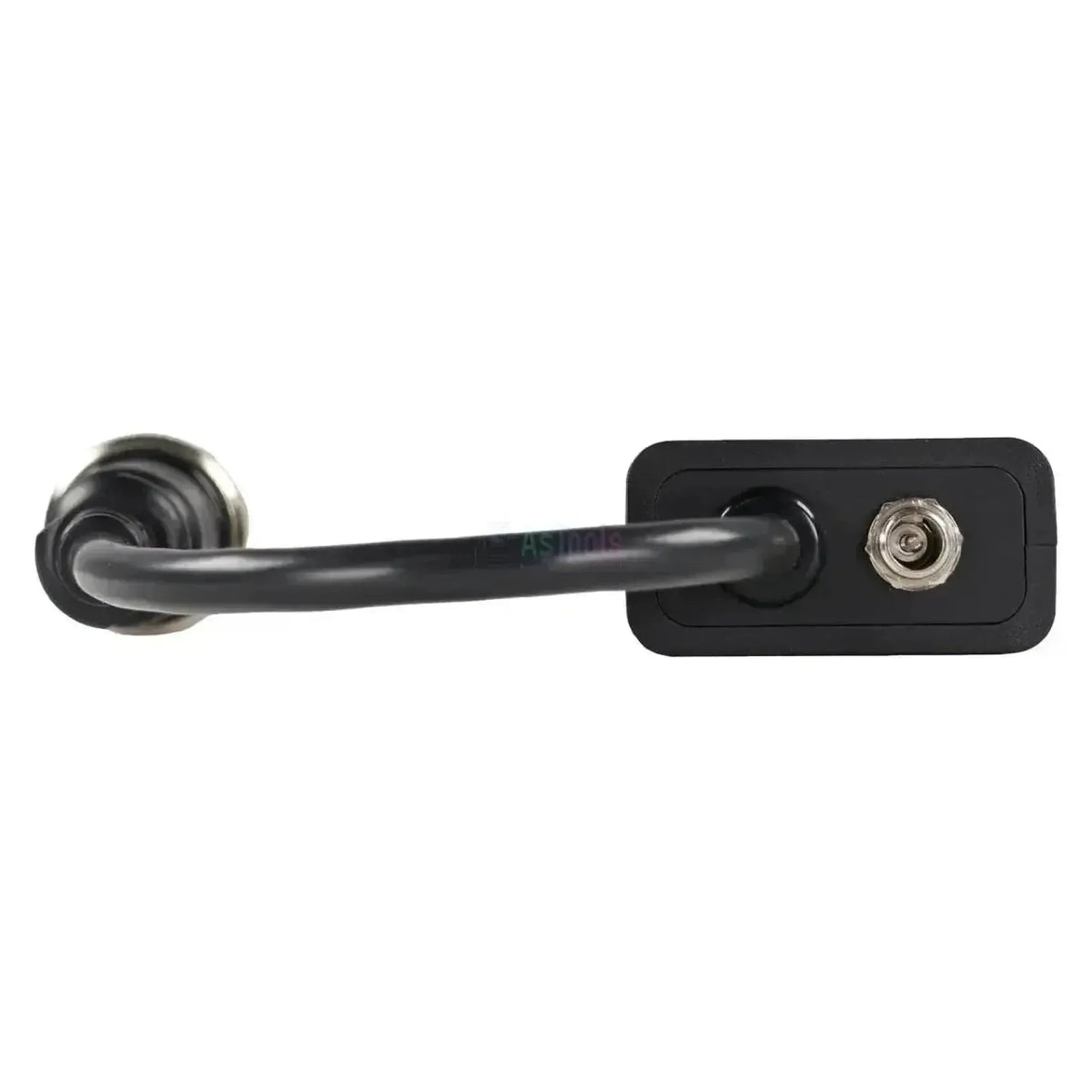

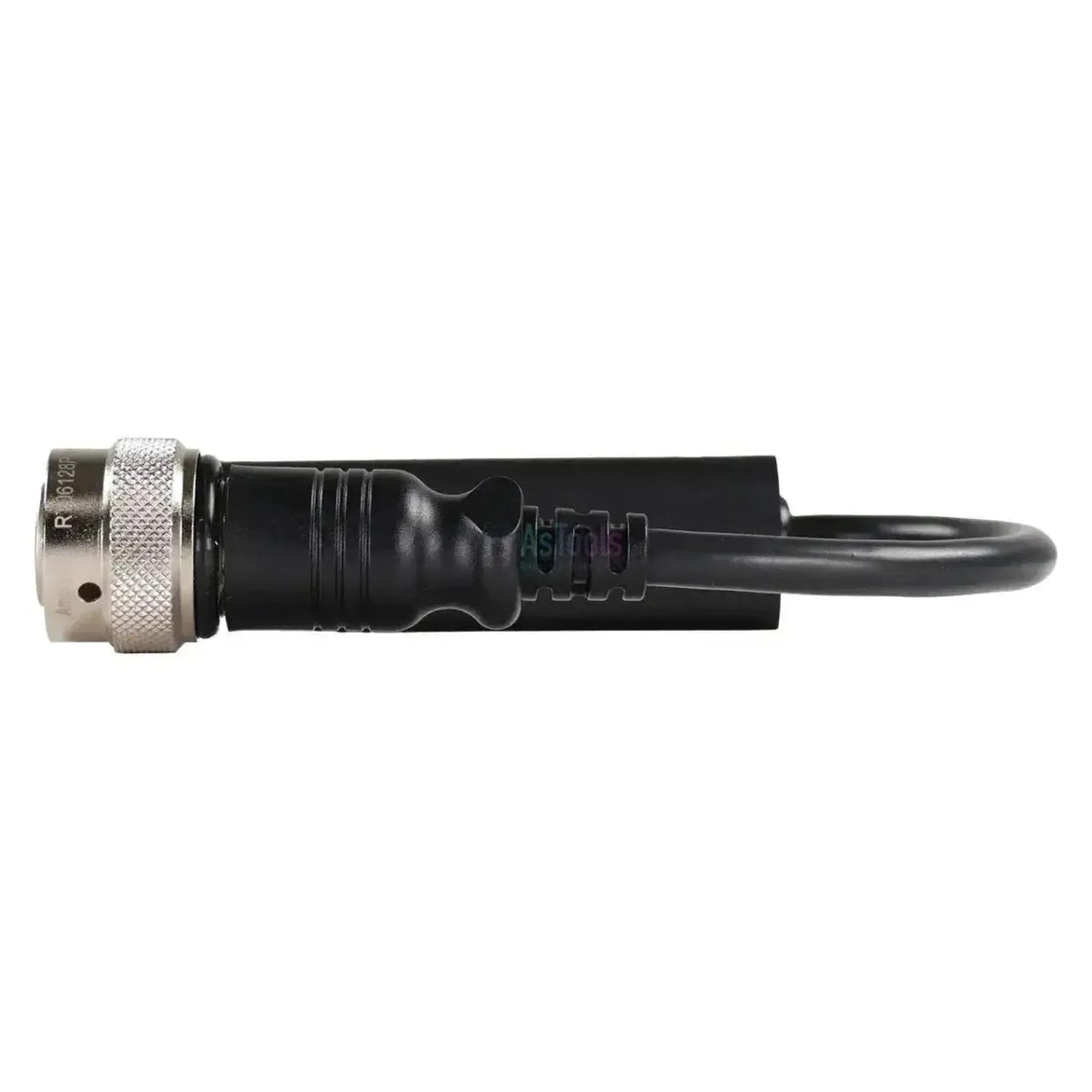

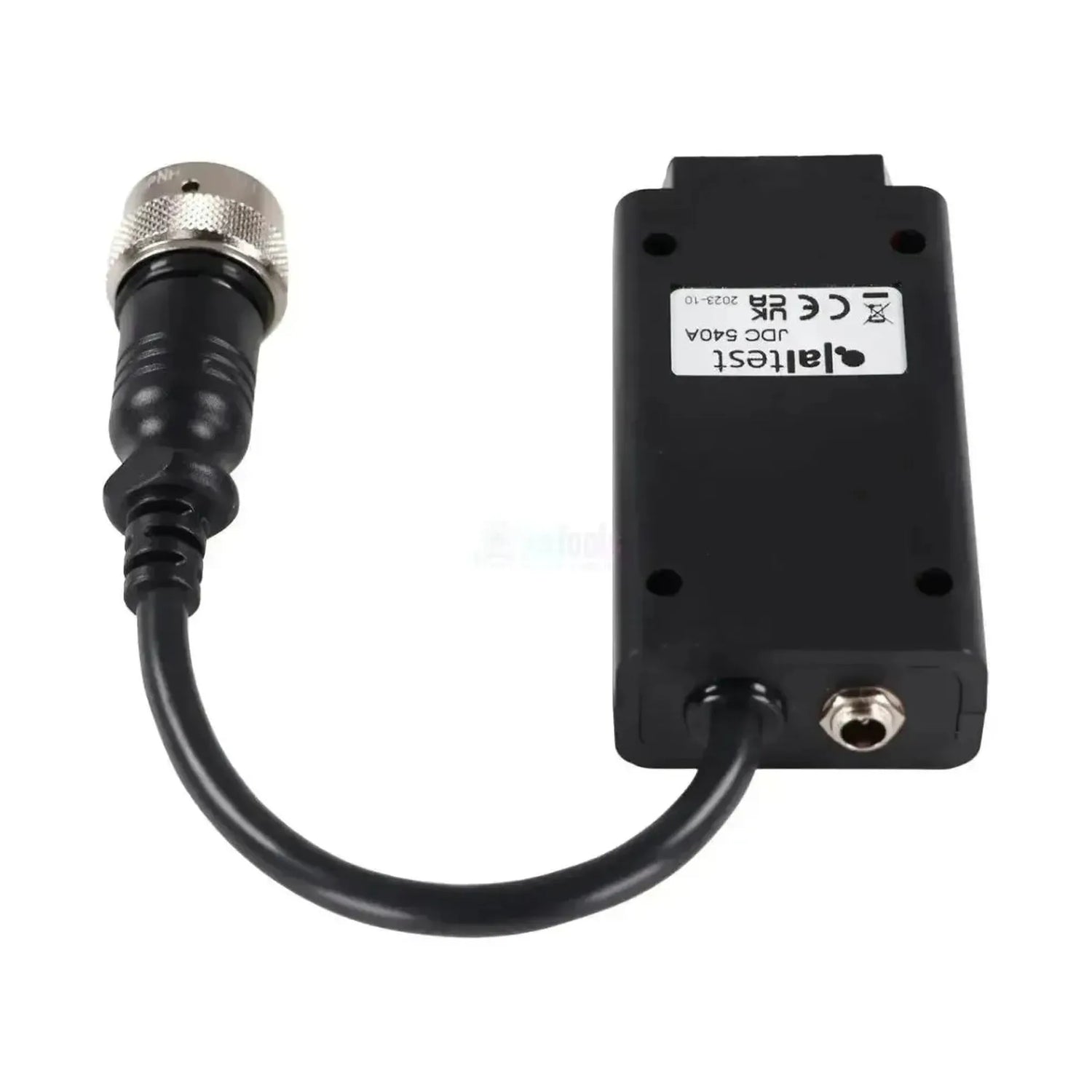

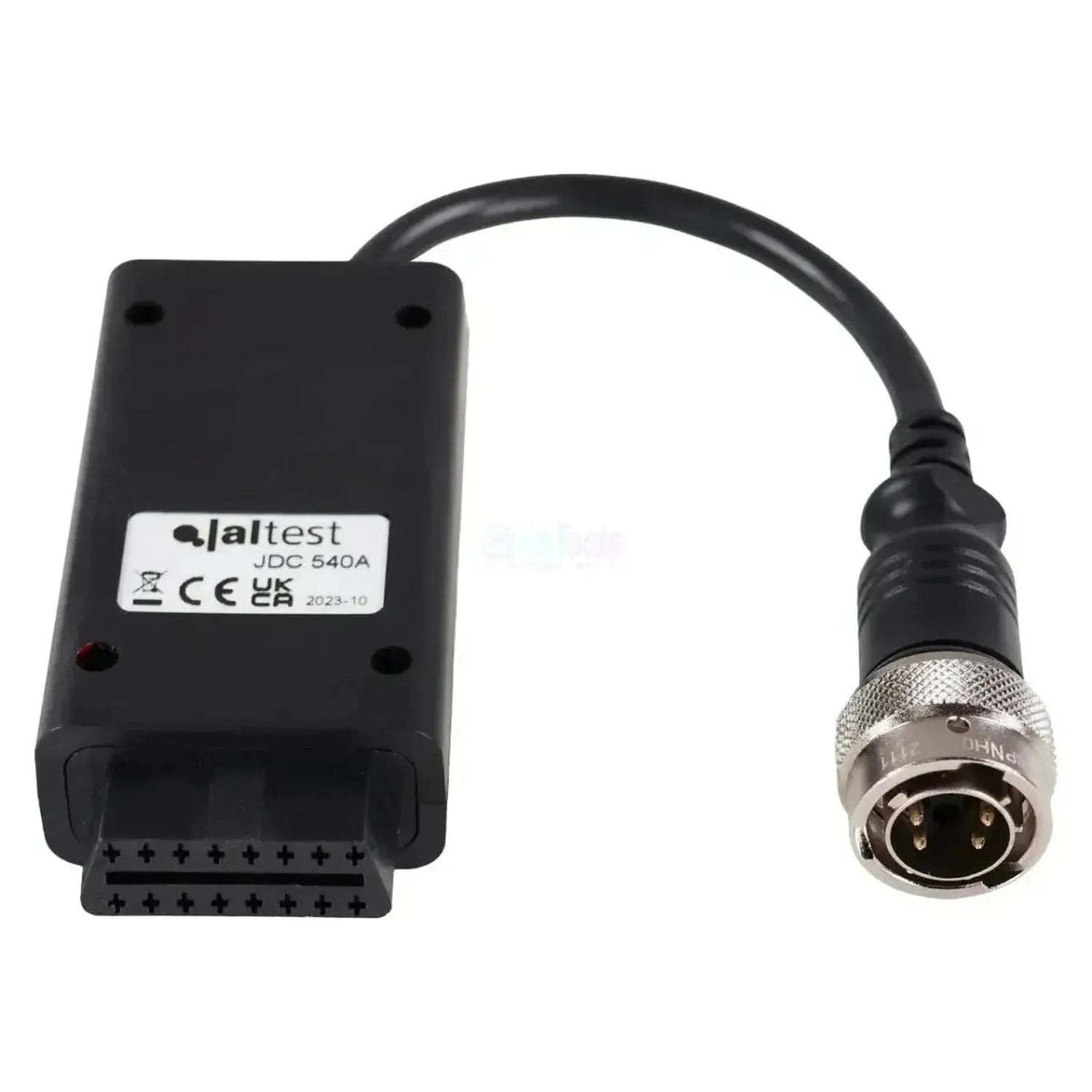

\nEl JaltestJDC540A es el Cable de diagnóstico RS232para el Bosch RexrothBODAS-unidades de control y medición 28 a 30 cm. En el lado del vehículo hay un conector metálico redondo con un anillo de acoplamiento estriado que gira sobre la conexión. A mitad del cable hay una caja de plástico negro módulocon conector roscadoconexión de alimentación, en el que se ha fijado un conector acodado. Por lo tanto, el cable cuenta con tres ramas: El conector OBD2 de 16 pines para su cable de diagnóstico Jaltest, el conector RS232 redondo de 8 pines y la rama de alimentación.
\nRS232 es un conexión serie y sin CAN-bus; el módulo en el cable establece esa comunicación y requiere su propia conexión de alimentación. Con esa conexión, el equipo Jaltest lee la BODAS RC Series (RS232) de salida, el control de máquina programable que transmisión hidrostática y controla las funciones de trabajo. Además de los códigos de error están valores de medición, datos de ECU, parámetros y monitorización de datos en tiempo real en la cobertura. El cable está especificado para Jaltest Link V8.1 y se incluye en Jaltest OHW y Jaltest MHE.\n
VENTAJAS
PUNTOS IMPORTANTES
Aplicaciones y funcionalidades
A través de esta conexión accede con el software Jaltest al control de máquina BODAS de Bosch Rexroth. Se trata de la versión serie de esa unidad de control, que intercambia sus datos a través de una línea RS232 en lugar de a través de la bus CAN . Lo que puede consultar se detalla a continuación por función .
Unidades de control a las que puede acceder
- BODAS RC Series (RS232), control de máquina programable:La versión para la cual se ha fabricado este cable, con el conjunto de funciones más amplio de la familia BODAS.
Qué puede hacer
- Leer y borrar códigos de error:Leer la memoria de fallos de la unidad de control BODAS y borrarla después de la reparación.
- Ver valores de medición:Los valores actuales de los sensores conectados a la unidad de control de la máquina.
- Configurar parámetros:Leer y ajuste la configuración del sistema BODAS.
- Monitorización de datos en tiempo real:Monitorizar los valores del sistema durante el funcionamiento en cifras y gráfico.
Vehículos y aplicaciones compatibles
Determinante es la unidad de control, no la marca del motor.Esta conexión es compatible con Bosch RexrothBODAS RC-unidad de control con Puerto de diagnóstico RS232, y Bosch Rexroth la instala en diversos fabricantes de maquinaria. Para máquinas de trabajo no se aplica conexión de diagnóstico obligatoria, por lo que el conector sigue siendo compatible con máquinas más modernas. Cuál ejecución en su máquina, lo reconocerá por el conector redondo con el anillo de acoplamiento estriado.\n
Aplicación:
- Maquinaria de obra y construcción:Con una unidad de control Bosch Rexroth BODAS RC con diagnóstico RS232.
- Marca de máquina no determinante:BODAS se integra como sistema de control en diversos fabricantes de maquinaria.
- Año de fabricación no determinante:Para máquinas de trabajo no existe una conexión de diagnóstico obligatoria, por lo que este conector sigue en uso.
Contenido del embalaje
- 1x Cable adaptador Jaltest (JDC540A) | Bosch Rexroth 8 pines R232 - 16 pines OBD2 | Vehículos industriales
Especificaciones técnicas
| Especificación | Descripción |
|---|---|
| Marca | Jaltest (Cojali) |
| Número de referencia | JDC540A |
| Tipo | Cable adaptador (con módulo y rama de alimentación) |
| Aplicación | Bosch Rexroth BODAS RC Series con puerto de diagnóstico RS232 |
| Longitud | 28-30 cm |
| Interfaz | Jaltest Link V8.1 |
| Conexión lado vehículo | 8 pines RS232 (conector metálico redondo con anillo de acoplamiento estriado) |
| Conexión lado interfaz | 16 pines OBD2 |
| Unidades de control | BODAS RC Series (RS232), control de máquina programable |
| Segmento | Vehículos industriales |
| Módulo Jaltest | Jaltest OHW (máquinas fuera de carretera) y Jaltest MHE (equipos de manipulación de materiales) |
