Jaltest  |  SKU: JDC515A

Jaltest (JDC515A) | Cable adaptador Carraro de 3+9 pines OBD a 16 pines OBD2 | Vehículo agrícola

€174,95 incl.
€144,59 excl.

Garantía directa a través de AsTools

Tramitamos los casos de garantía directamente, de forma rápida y sin intermediarios del fabricante. Gracias a nuestro propio almacén de repuestos y experiencia técnica, generalmente podemos ayudarle de inmediato. Solo en casos excepcionales enviamos el producto al proveedor.

2 años de garantía en todos los productos

Al igual que todos nuestros productos, este artículo se suministra con 2 años de garantía de fábrica. De esta forma, usted dispone de cobertura garantizada en cuanto a calidad y servicio a largo plazo.

Devoluciones sencillas

Puede solicitar su devolución fácilmente a través de su cuenta. Le enviaremos la etiqueta de devolución por correo electrónico. Los gastos de envío de la devolución corren por su cuenta.

Servicio de atención al cliente profesional

Nuestros expertos están listos para ayudarle de forma rápida y profesional, tanto en línea como en nuestra tienda física. ¿Tiene alguna pregunta? ¡No dude en ponerse en contacto con nosotros!

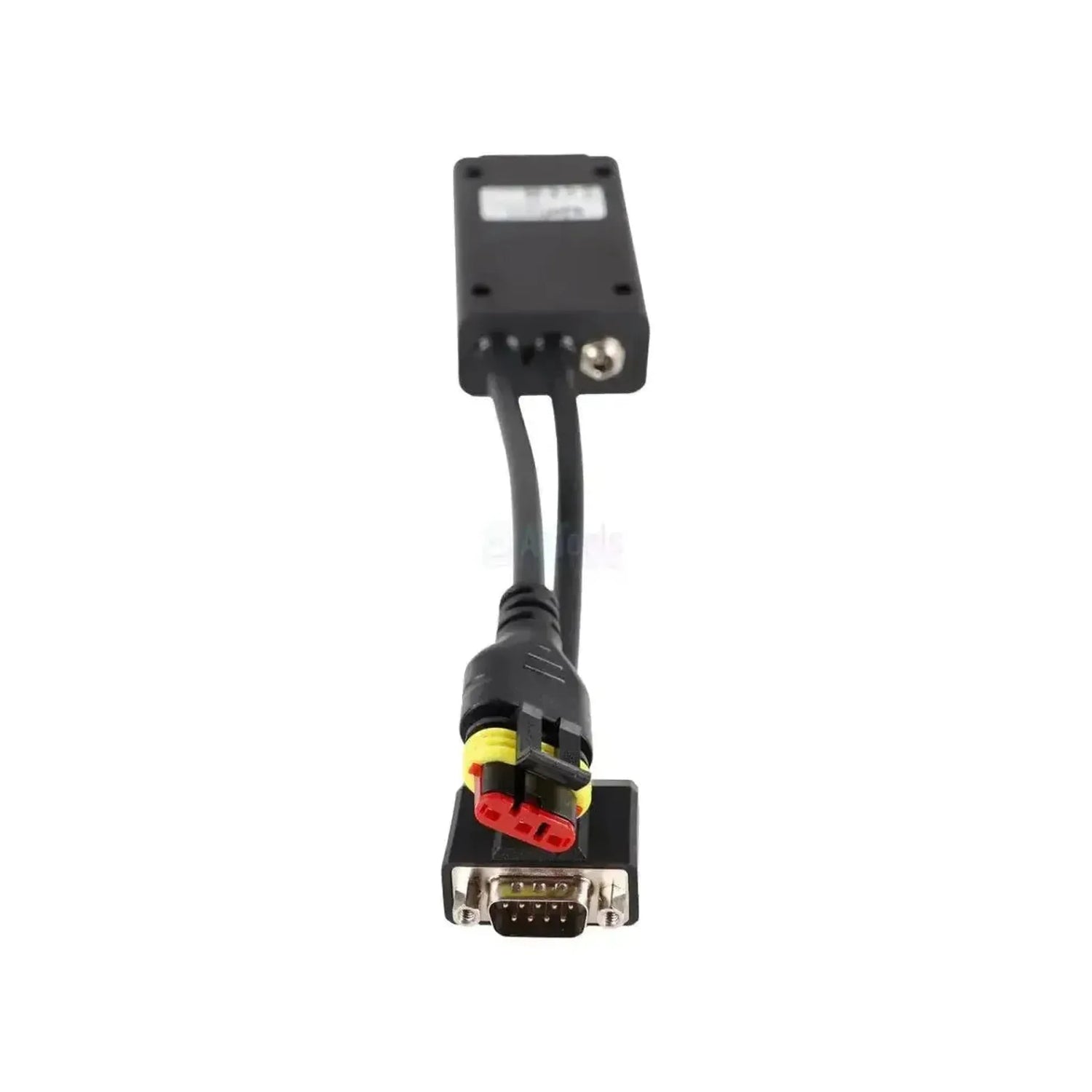

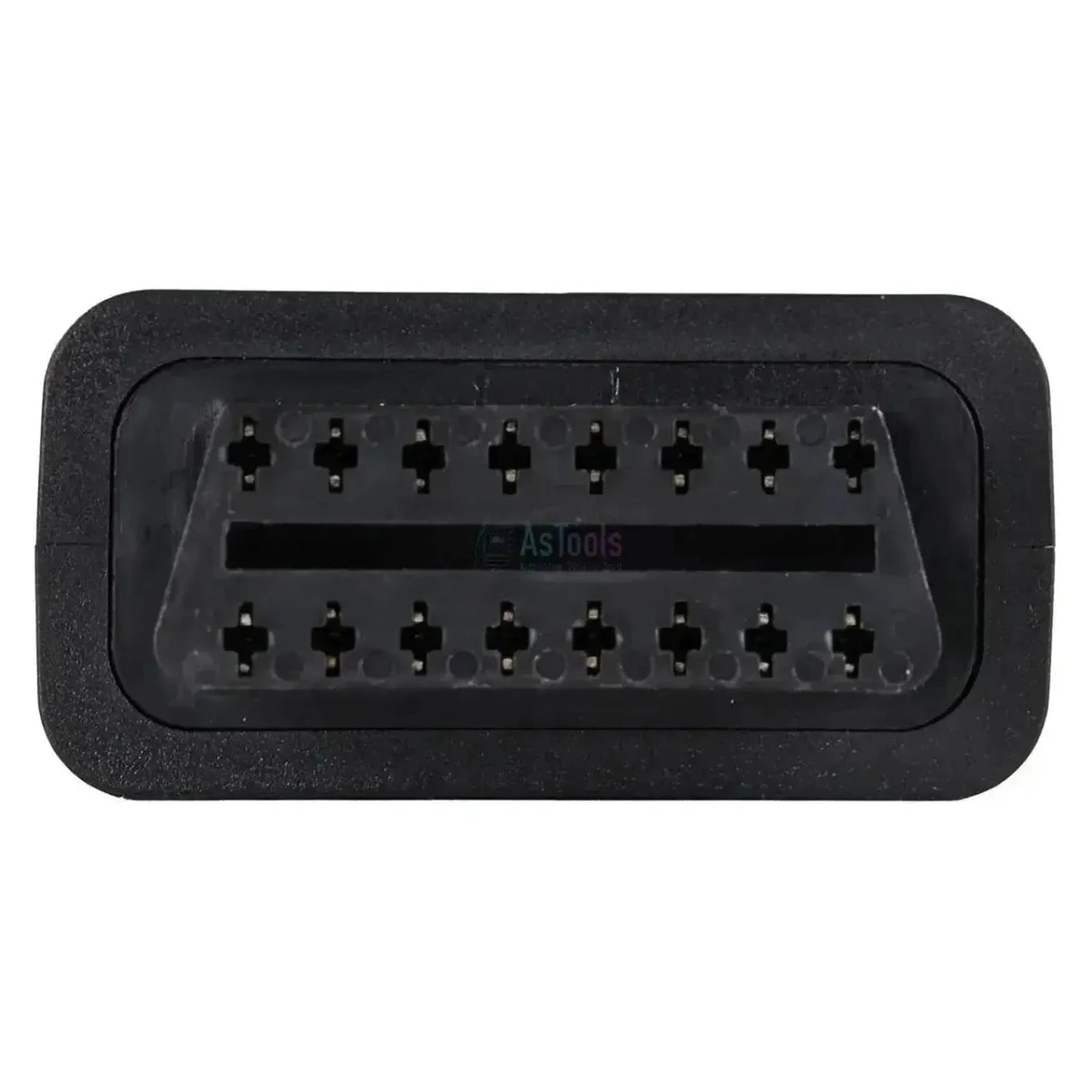

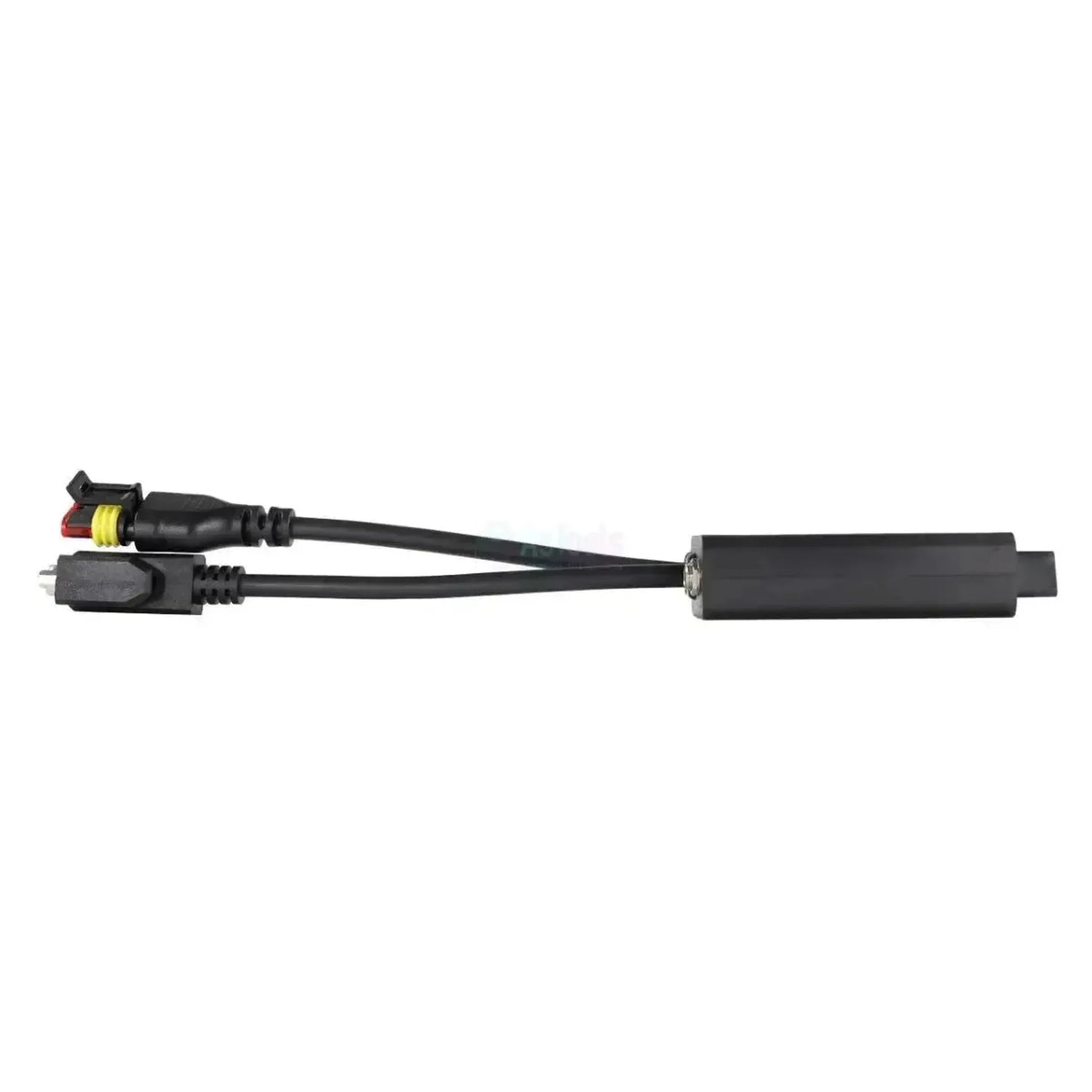

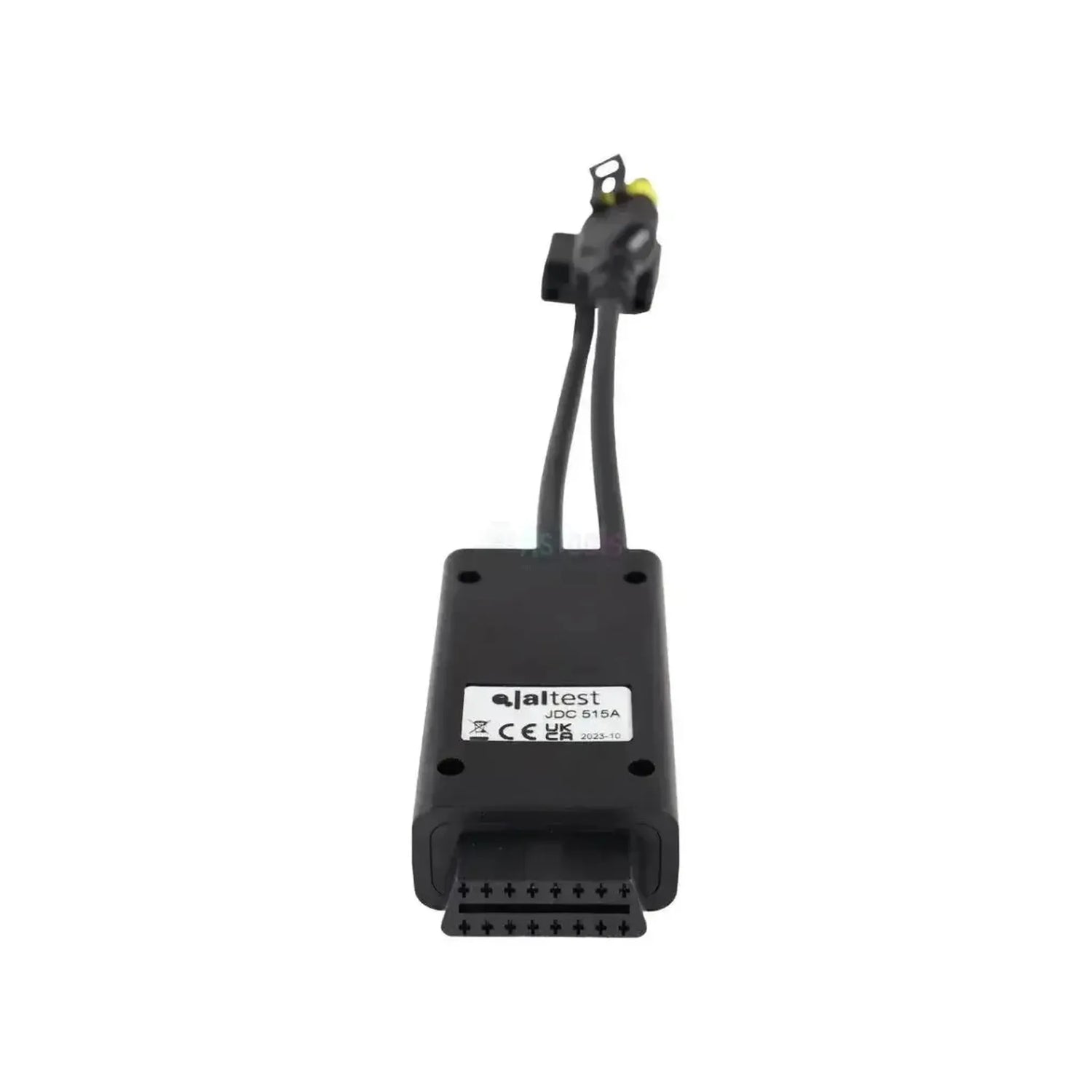

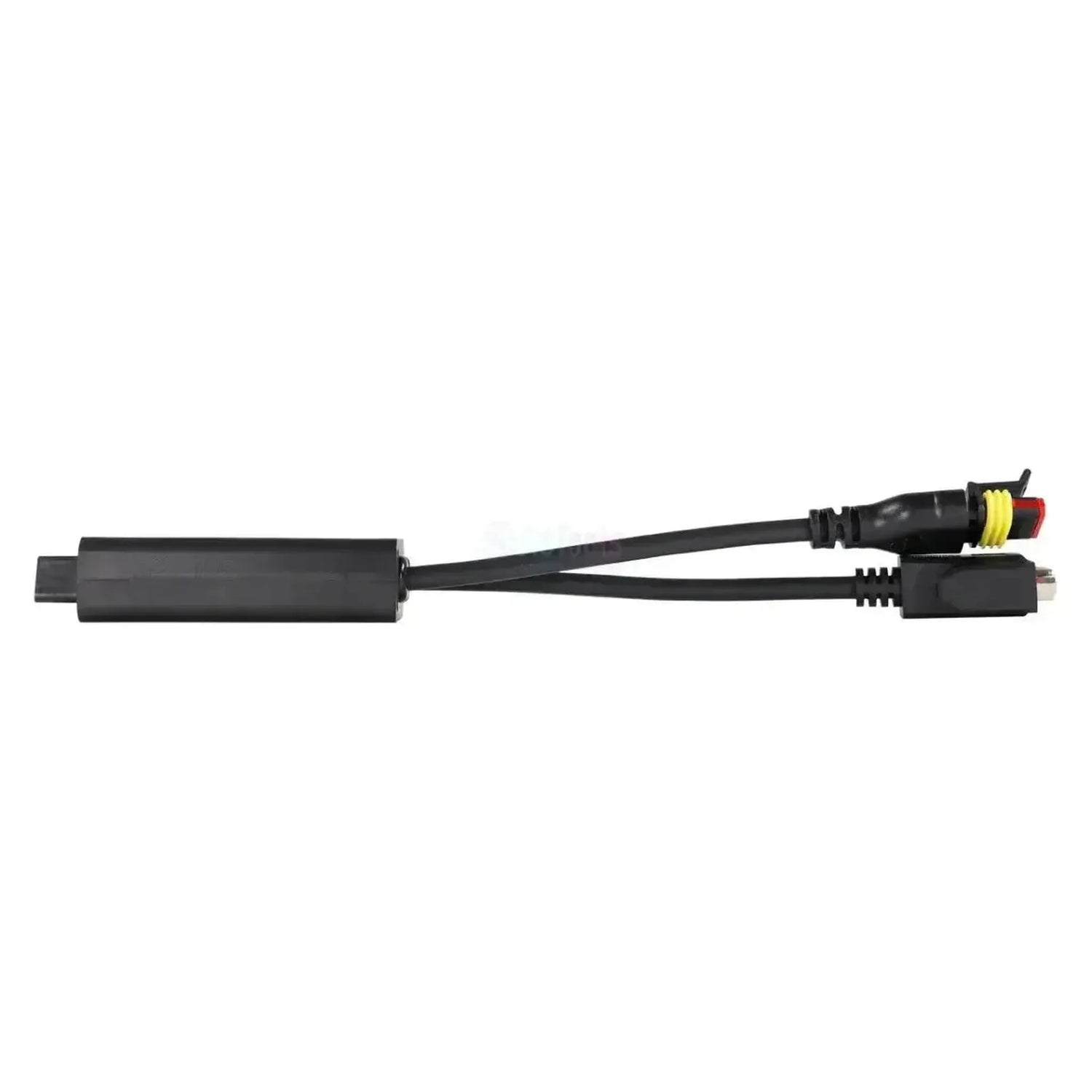

El Jaltest JDC515A conecta el puerto de diagnóstico de un tractor Carraro con su equipo Jaltest y presenta dos ramales en el lado de la máquina. El primer ramal termina en un conector de 3 pines con un alojamiento de contacto rojo, una arandela de sellado amarilla y una abrazadera de bloqueo negra. El segundo ramal es un SUB-D de 9 pines con pines, una carcasa metálica y dos tornillos, con entrada de cable acodada. Ambos ramales convergen en una carcasa de plástico negro, desde donde un único cable continúa hacia el conector OBD2 de 16 pines en el lado de la interfaz; el cable mide 30 cm.

Con esta conexión, el software Jaltest accede a cuatro sistemas del tractor: la gestión del motor EDC 17 C49, las gestiones de transmisión TRAX, TRAX (CAN) y EHM 24, y el sistema de elevación M 60. La diferencia radica en la profundidad: en la gestión del motor, además de códigos de fallo, se incluyen el mantenimiento y las acciones complementarias en la cobertura, mientras que en la transmisión y el sistema de elevación se limita a la lectura. El cable es compatible con Jaltest Link V8.1 y forma parte de Jaltest AGV (vehículos agrícolas).

VENTAJAS

✔Atiende ambos ramales de la conexión Carraro con un único cable: El conector de 3 pines y la SUB-D de 9 pines se encuentran ambas en este cable, por lo que no es necesario cambiar de conector.
✔En la unidad de control del motor EDC 17 C49 además de los códigos de fallo también se incluyen el mantenimiento y las acciones complementarias en la cobertura.
✔Alcanza además del motor también la transmisión y el sistema de elevación: TRAX, TRAX (CAN), EHM 24 y M 60.
✔Cubre las series de vía estrecha Frutteto, Vigneto y Compact y además la Passepartout 90.

PUNTOS IMPORTANTES

✕El mantenimiento y las acciones complementarias solo están disponibles en la unidad de control del motor EDC 17 C49; en la transmisión y el sistema de elevación se limita a códigos de fallo, valores de medición y datos de la ECU.
✕En TRAX, EHM 24 y M 60 la cobertura se limita a la lectura.
✕El lado de la máquina está fijado a estos dos conectores; si su tractor tiene una conexión de diagnóstico diferente, este cable no será compatible.
✕Esta versión corresponde a la Jaltest Link V8.1 y no en la V9.

Aplicaciones y funcionalidades

A través de esta conexión accede con el software Jaltest a las unidades de control del tractor Carraro. Cuáles encontrará depende de la versión: La gestión del motor se instala en todas las series cubiertas, la transmisión y el sistema de elevación varían según el modelo. Las unidades que se detallan a continuación proceden de la cobertura Carraro, seguidas de las funciones disponibles para cada unidad de control.

Unidades de control a las que puede acceder

  • EDC 17 C49, gestión electrónica diésel con inyección common rail: La gestión del motor del tractor y el sistema con mayor cobertura.
  • TRAX y TRAX (CAN), gestión de transmisión: La gestión de la caja de cambios, en una versión antigua y otra con CAN.
  • EHM 24, gestión de transmisión: La segunda gestión de transmisión en la cobertura Carraro.
  • M 60, sistema de elevación: La gestión electrónica del sistema de elevación.

Lo que puede hacer

  • Leer y borrar códigos de fallo: Leer la memoria de fallos de la unidad de control con la descripción de la avería, y borrarla después de la reparación.
  • Ver valores de medición: Los valores actuales de los sensores en la unidad de control, con la posibilidad de establecer límites de alarma para valores fuera del rango normal.
  • Consultar mantenimiento: Solicitar los intervalos de mantenimiento y registrar los trabajos realizados en un informe. En Carraro solo en la gestión del motor EDC 17 C49.
  • Realizar acciones adicionales: Los procedimientos adicionales por unidad de control, como funciones de reinicio y ajuste. Estas también están disponibles solo en la gestión del motor en la cobertura.

Vehículos y aplicaciones compatibles

Lo determinante es el conector, no el modelo. Este cable es compatible con cualquier tractor Carraro donde se encuentran el conector de 3 pines y el SUB-D de 9 polos uno junto al otro. La siguiente serie incluye Jaltest AGV en su cobertura; los sistemas que encontrará dependen de la versión.

Carraro:

  • Serie Frutteto: Frutteto, Frutteto Basso y Frutteto Largo
  • Serie Vigneto: Vigneto, Vigneto Largo y Vigneto Largo Basso
  • Serie Compact: Los tractores Carraro compactos
  • Passepartout 90: La versión homónima
💡

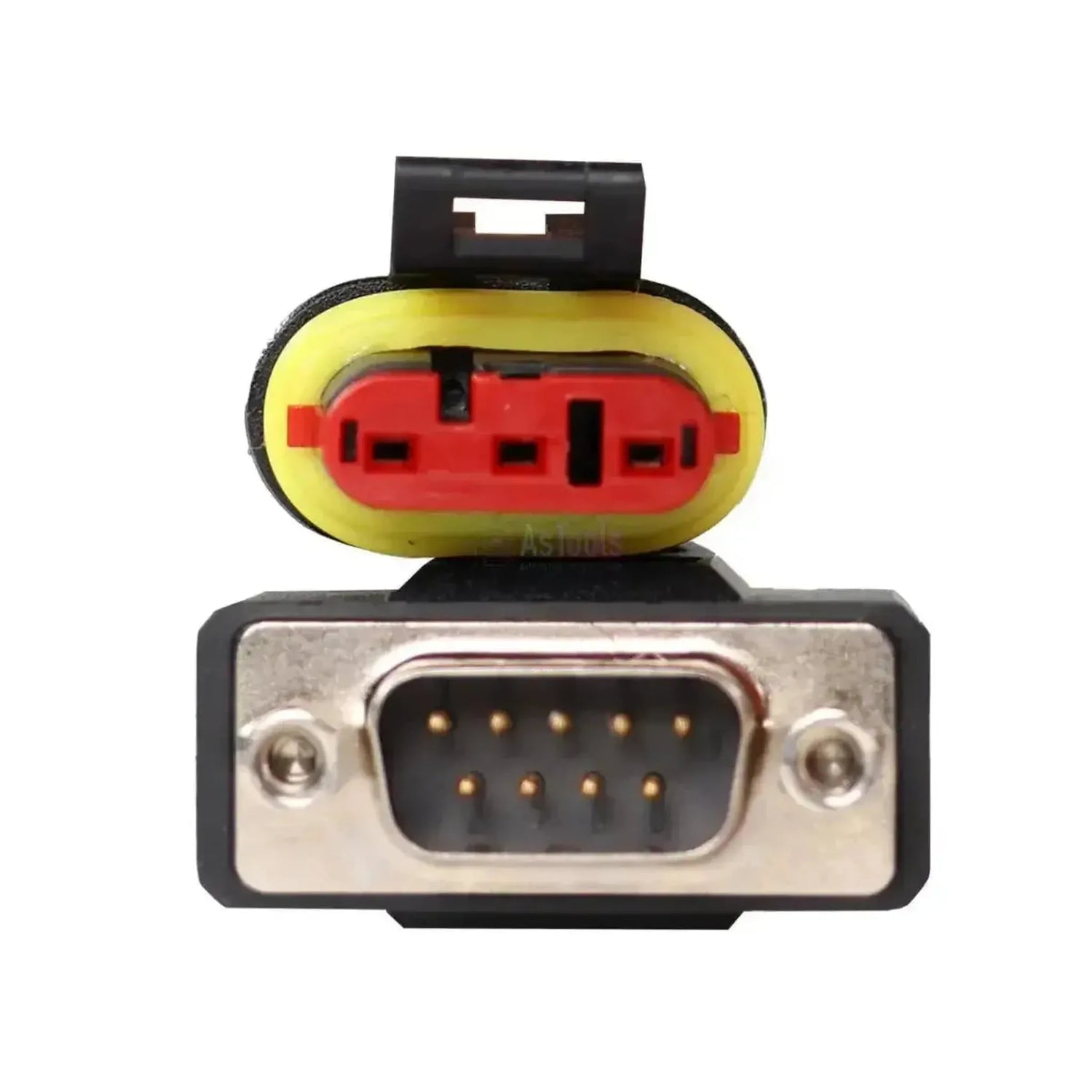

Dato de interés: El lado de la máquina consta de dos conectores independientes ubicados en la cabina que puede identificar por su forma: Un conector de 3 pines con portacontactos rojo y un SUB-D de 9 polos con casquillo metálico. Verifique en el tractor que dispone de ambas conexiones antes de realizar su pedido.

Contenido del embalaje

  • 1x Jaltest (JDC515A) | Carraro 3+9-pins OBD - 16-pins OBD2 Cable adaptador | Vehículo agrícola

Especificaciones técnicas

General

La marca del cable o del adaptador. Normalmente debe coincidir con la marca de su equipo de diagnosis.Marca
Jaltest
El tipo de producto: un cable adaptador suelto, un adaptador sin cable o un juego completo.Tipo de producto
Cable adaptador
En qué tipos de vehículos o máquinas puede usar el cable. Así comprueba rápidamente si se adapta a lo que llega a su taller.Tipos de vehículo
  • Maquinaria agrícola

Compatibilidad

Con qué marca de equipo de diagnosis funciona el cable. Un cable de una marca normalmente no sirve para un equipo de otra marca.Equipo de diagnosis compatible
  • Jaltest
En qué versión de la interfaz Jaltest Link encaja el cable. Algunos cables solo funcionan con la V9 más reciente.Versión de Jaltest Link
  • Link V8.1
Qué módulo Jaltest necesita para usar el cable. Sin la licencia adecuada, el cable no funciona.Módulo de software Jaltest
  • AGV agricultura

Conexiones

El conector que se enchufa en el puerto de diagnosis del vehículo o de la máquina. Debe encajar exactamente.Conector del lado del vehículo
OBD de 3+9 pines
El conector del lado de su equipo de diagnosis o interfaz. Normalmente un conector OBD2 de 16 pines.Conector del lado del equipo
OBD2 de 16 pines

Funciones de diagnosis

Puede ver los valores reales de los sensores con el vehículo en marcha. Útil para localizar averías.Ver datos en tiempo real

Dimensiones y peso

La longitud del cable. Un cable más largo ofrece más libertad de movimiento con un puerto de difícil acceso.Longitud del cable
30 cm
Unidades de control
EDC 17 C49, TRAX, TRAX (CAN), EHM 24, M 60
Número de referencia
JDC515A

Otras especificaciones

Aplicación
Tractores Carraro con conector de diagnóstico de 3+9 pines
