Jaltest  |  SKU: JDC505A

Jaltest (JDC505A) | Cable adaptador CAT/Perkins 9 pines OBD - 16 pines OBD2 | Motor de combustión

€214,95 incl.
€177,64 excl.

Garantía directa a través de AsTools

Tramitamos los casos de garantía directamente, de forma rápida y sin intermediarios del fabricante. Gracias a nuestro propio almacén de repuestos y experiencia técnica, generalmente podemos ayudarle de inmediato. Solo en casos excepcionales enviamos el producto al proveedor.

2 años de garantía en todos los productos

Al igual que todos nuestros productos, este artículo se suministra con 2 años de garantía de fábrica. De esta forma, usted dispone de cobertura garantizada en cuanto a calidad y servicio a largo plazo.

Devoluciones sencillas

Puede solicitar su devolución fácilmente a través de su cuenta. Le enviaremos la etiqueta de devolución por correo electrónico. Los gastos de envío de la devolución corren por su cuenta.

Servicio de atención al cliente profesional

Nuestros expertos están listos para ayudarle de forma rápida y profesional, tanto en línea como en nuestra tienda física. ¿Tiene alguna pregunta? ¡No dude en ponerse en contacto con nosotros!

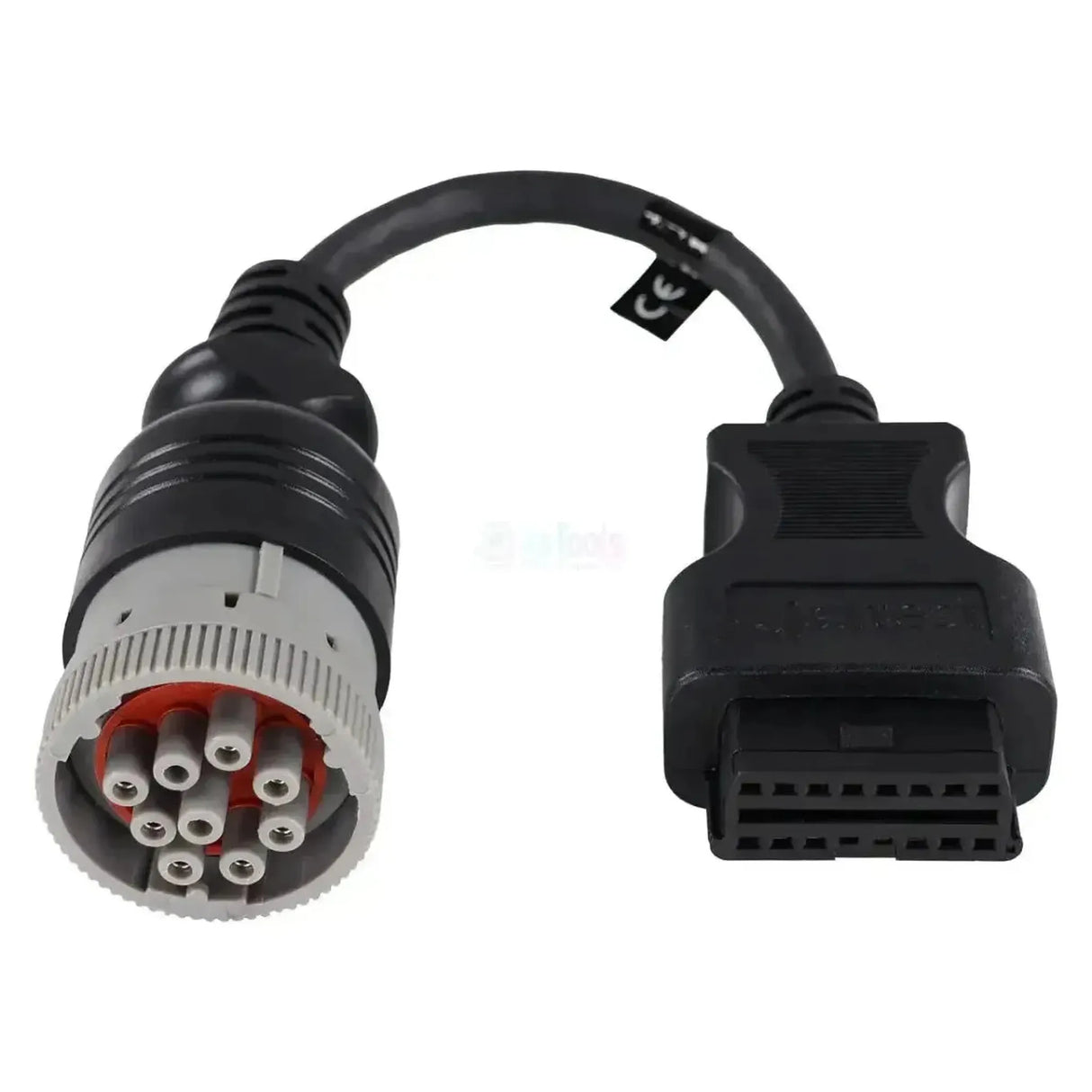

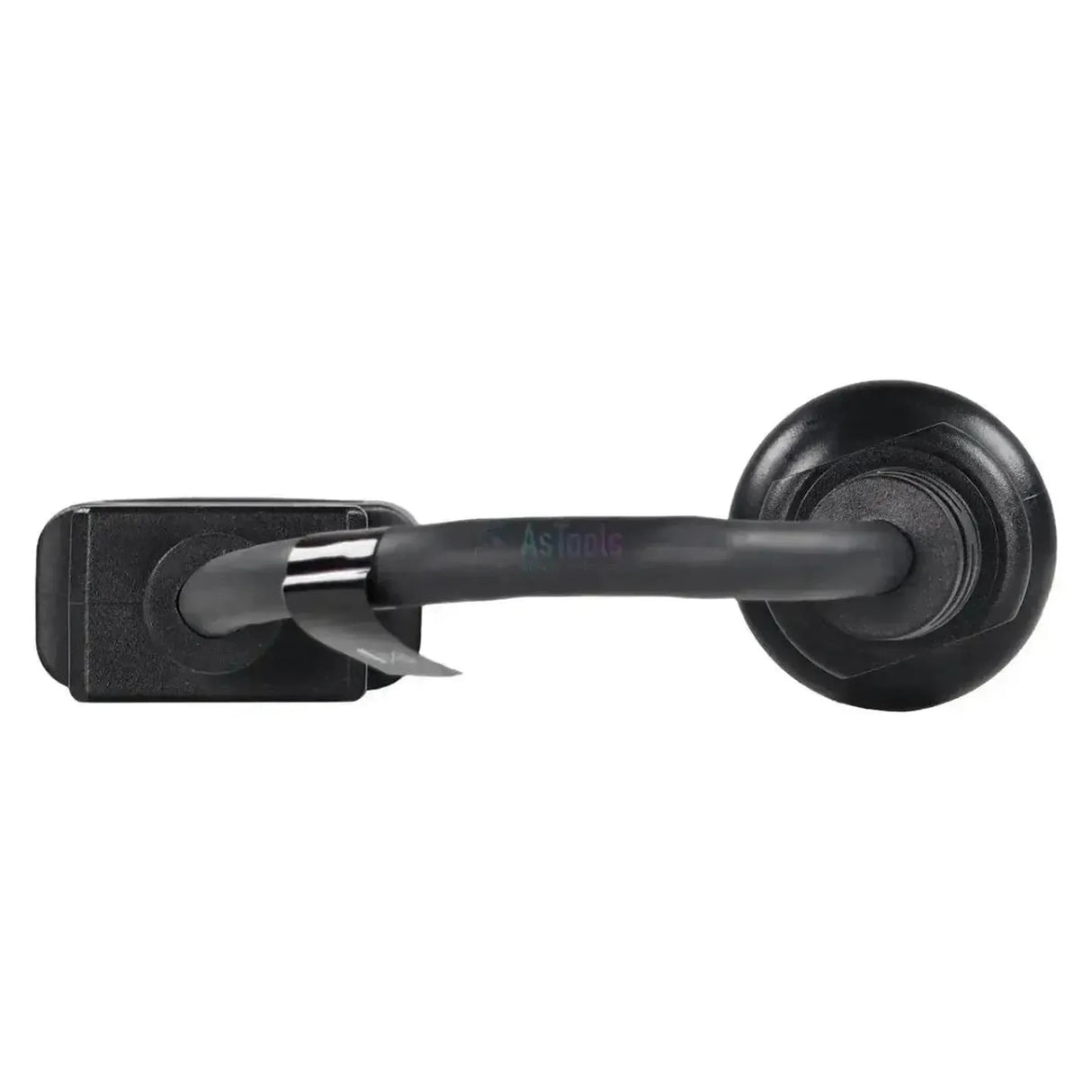

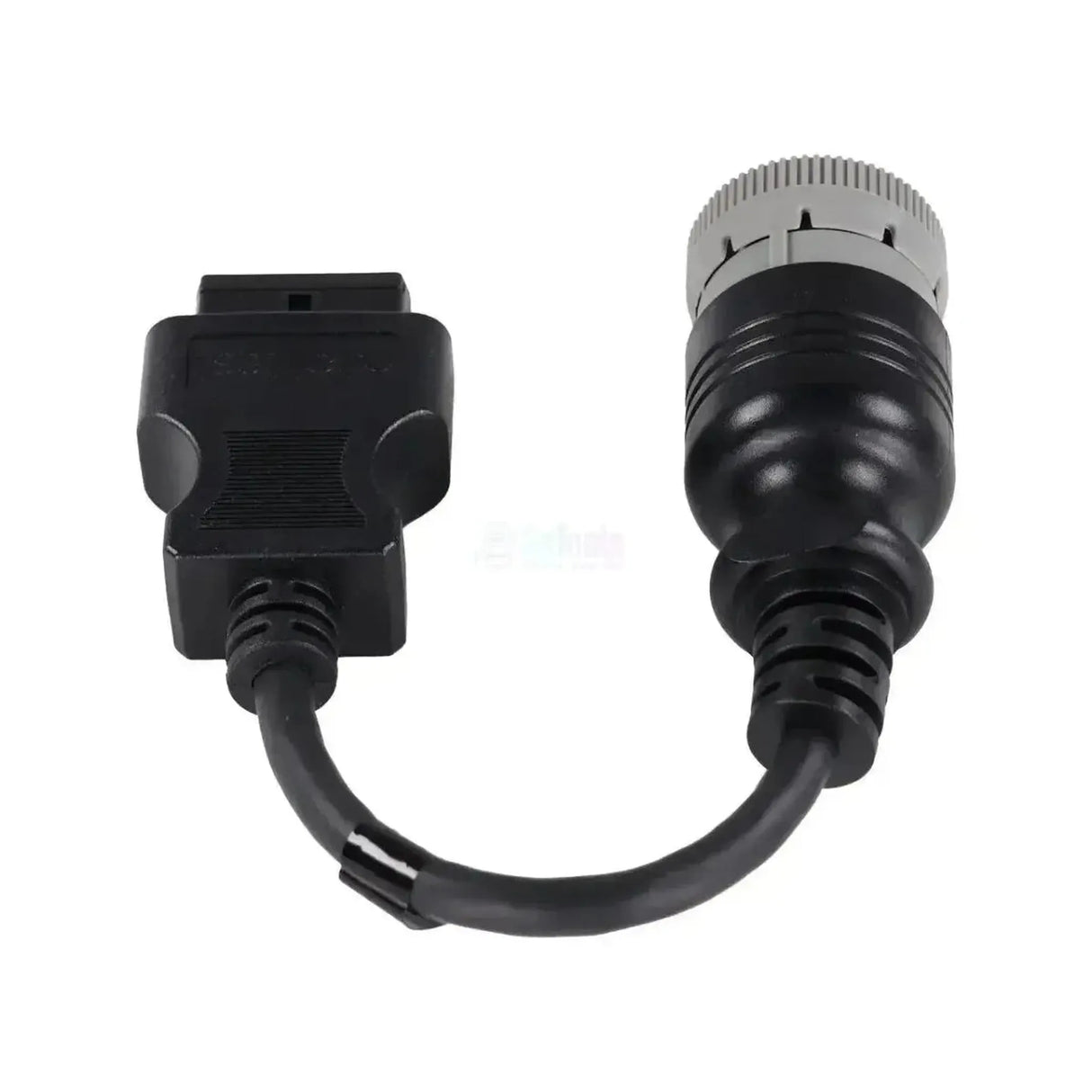

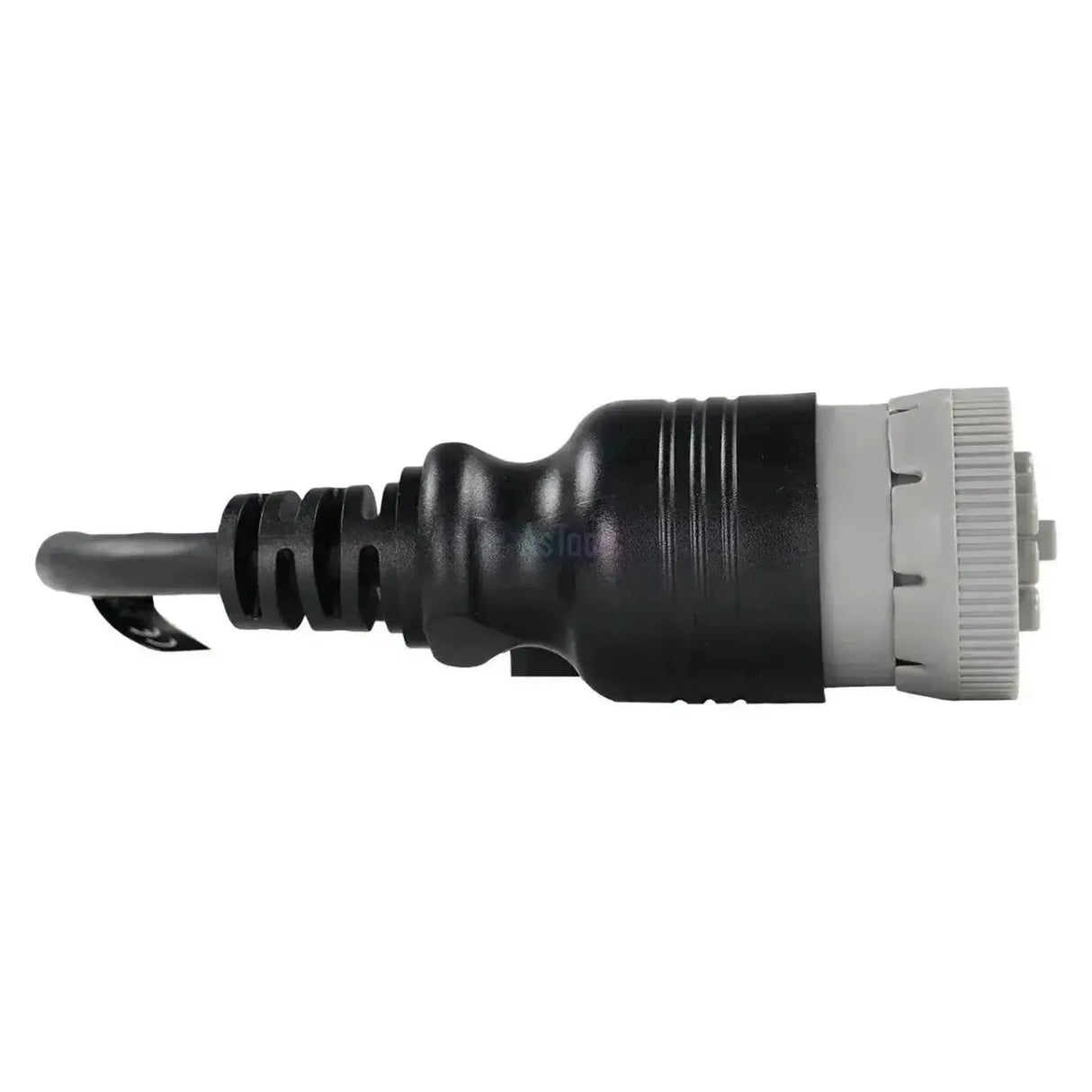

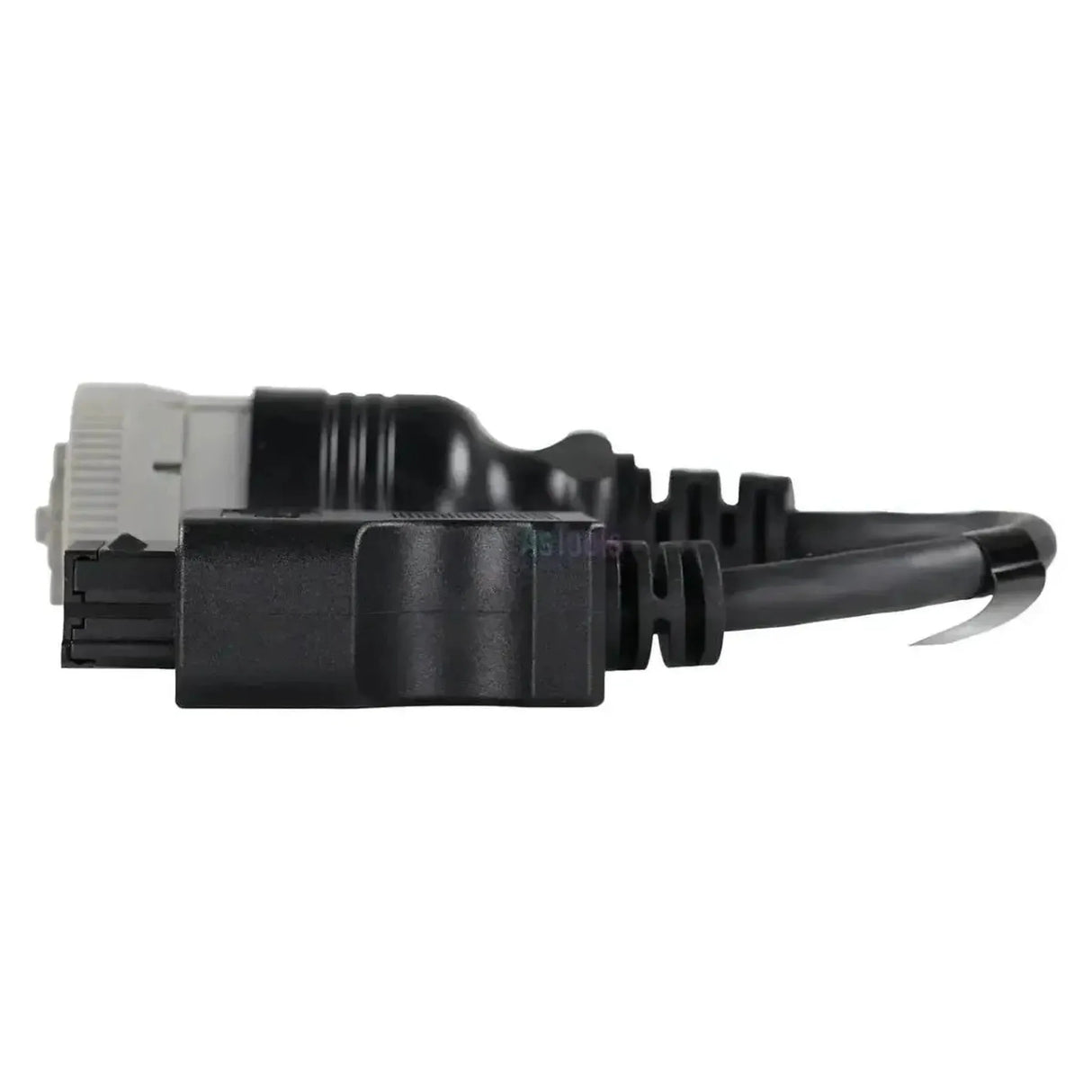

El Jaltest JDC505A es el adaptador que conecta la toma de diagnóstico de 9 pines de los motores Caterpillar y Perkins con el conector OBD2 de 16 pines de su cable de diagnóstico Jaltest. En el lado de la máquina, dispone de un conector bayoneta redondo con carcasa negra, un anillo de acoplamiento gris claro y un distintivo interior rojo oscuro que aloja nueve tomas hembra —ocho distribuidas en círculo y una en el centro—. Caterpillar y Perkins comparten la misma toma de conexión, por lo que un único cable atiende ambos fabricantes de motores. El cable tiene una longitud de 28 a 30 cm.

Este adaptador transmite las líneas de comunicación del motor hacia el Jaltest Link. De este modo, el equipo de diagnóstico accede a las líneas de datos propietarias —CDL en Caterpillar y PDL en Perkins— además del bus abierto J1939, la línea más antigua SAE J1708 y la regulación EMCP para generadores. Precisamente esa línea propietaria proporciona el diagnóstico más útil: en la unidad de control J1939 de los motores Caterpillar no hay funciones disponibles en la tabla de cobertura. El cable es compatible con Jaltest AGV (agricultura), Jaltest OHW (maquinaria de construcción y movimiento de tierras) y Jaltest Marine (embarcaciones).

VENTAJAS

✔Atiende dos fabricantes de motores con un único cable: las unidades de control CDL de Caterpillar y las unidades de control PDL de Perkins.
✔En Caterpillar, obtiene además la regulación EMCP para generadores junto con Jaltest para leer la información del motor.
✔En los motores Perkins más modernos, como el 1206E, también aparecen los intervalos de mantenimiento en la cobertura.
✔Lo determinante es el motor, no la máquina: Los motores Caterpillar y Perkins se instalan en decenas de fabricantes de maquinaria, y el cable es aplicable en AGV, OHW y Marine.

PUNTOS IMPORTANTES

✕Grandes diferencias según la unidad de control: En Caterpillar, la unidad de control J1939 en la tabla de cobertura no proporciona funciones, mientras que la unidad de control CDL sí ofrece códigos de fallo y valores de medición.
✕En los motores Caterpillar no aparecen intervalos de mantenimiento en la cobertura; en Perkins solo en algunas unidades de control.
✕Solo para la conexión CAT/Perkins de 9 pines: Caterpillar utiliza además un conector de 14 pines, para el cual está destinado el JDC533A.
✕Esta no es la conexión Deutsch de 9 pines J1939: Esa versión es verde en lugar de negra con anillo gris, y funciona a través del JDC217.9.

Aplicaciones y funcionalidades

A través de esta conexión accede con el software Jaltest a las unidades de control del motor de Caterpillar y Perkins. Jaltest identifica las unidades de control según el tipo de motor y según la línea de datos ; lo que obtiene varía considerablemente según la unidad. Las siguientes unidades proceden de la cobertura CAT y Perkins.

Unidades de control a las que puede acceder

  • CDL, control del motor (Caterpillar): El Caterpillar Data Link — la línea de diagnóstico propia de la marca donde se encuentran las funciones útiles.
  • PDL, control del motor (Perkins): El Perkins Data Link, el equivalente en los motores Perkins.
  • J1939, regulación del motor: La regulación de bus abierta. En los motores Perkins incluye funciones en la cobertura, en los motores Caterpillar no.
  • SAE J1708, sistema de control del motor: La línea serie más antigua, entre otros en el Caterpillar 3406.
  • EMCP, generación de energía: La unidad de control para la generación de energía en los motores Caterpillar estacionarios.

Lo que puede hacer

  • Leer y borrar códigos de fallo: Leer la memoria de fallos de la unidad de control con la descripción de la avería y vaciarla después de la reparación.
  • Ver valores de medición: Los valores actuales de los sensores en la unidad de control, con la posibilidad de establecer límites de alarma para valores fuera del rango normal.
  • Mantenimiento: Consultar los intervalos de mantenimiento del motor y registrar las tareas asociadas en un informe. Solo en parte de las unidades de control Perkins, como la 1206E en J1939.
  • Lo que recibe varía según la unidad: La tabla de cobertura varía según el tipo de motor y la línea de datos.

Vehículos y aplicaciones compatibles

Lo determinante es el motor, no la máquina. Este cable se adapta a cualquier motor Caterpillar o Perkins con el conector de 9 pines; estos motores se instalan en decenas de fabricantes de máquinas. Jaltest cubre las siguientes series; por el interior de color marrón rojizo puede ver si su motor tiene este conector.

Caterpillar y Perkins:

  • Serie Caterpillar 3000: 3054, 3054B, 3056, 3126, 3126B, 3176, 3176C, 3196, 3406, 3406E, 3408, 3408E, 3412, 3412E y 3456
  • Series Caterpillar 3500 y 3600: 3508, 3512, 3516 y las variantes B, C y E, más 3606, 3608, 3612 y 3616
  • Series Caterpillar C y G: Los motores C y los motores de gas de la serie G
  • Perkins compacta: 402D, 403D, 403F, 403J, 404D, 404F, 404J, 854E, 854F, 904D y 904J
  • Series Perkins 1100 y 1200: 1103C/D, 1104A/C/D, 1106D, 1204E/F/J, 1206E/F/J y 1706J
  • Perkins pesada: 1306, 1506, 1506D, 2006, 2206, 2306, 2506, 2806, 3008 y 3012
💡
Bueno saberlo: El conector de 9 pines CAT/Perkins es redondo, tiene un anillo de acoplamiento gris claro y un interior marrón rojizo con nueve contactos. El conector Caterpillar de 14 pines es completamente negro y corresponde al modelo JDC533A. Compruebe el color del interior y cuente las posiciones antes de realizar su pedido.

Contenido del embalaje

  • 1x Jaltest (JDC505A) | CAT/Perkins 9-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor

Especificaciones técnicas

General

La marca del cable o del adaptador. Normalmente debe coincidir con la marca de su equipo de diagnosis.Marca
Jaltest
El tipo de producto: un cable adaptador suelto, un adaptador sin cable o un juego completo.Tipo de producto
Cable adaptador

Compatibilidad

Con qué marca de equipo de diagnosis funciona el cable. Un cable de una marca normalmente no sirve para un equipo de otra marca.Equipo de diagnosis compatible
  • Jaltest
En qué versión de la interfaz Jaltest Link encaja el cable. Algunos cables solo funcionan con la V9 más reciente.Versión de Jaltest Link
  • Link V8.1
  • Link V9
Qué módulo Jaltest necesita para usar el cable. Sin la licencia adecuada, el cable no funciona.Módulo de software Jaltest
  • AGV agricultura
  • OHW maquinaria de obra
  • Marine

Conexiones

El conector que se enchufa en el puerto de diagnosis del vehículo o de la máquina. Debe encajar exactamente.Conector del lado del vehículo
Conector de bayoneta redondo de 9 pines, hembra
El conector del lado de su equipo de diagnosis o interfaz. Normalmente un conector OBD2 de 16 pines.Conector del lado del equipo
OBD2 de 16 pines

Funciones de diagnosis

Puede ver los valores reales de los sensores con el vehículo en marcha. Útil para localizar averías.Ver datos en tiempo real

Dimensiones y peso

Unidades de control
CDL, PDL, J1939, SAE J1708, EMCP
Número de referencia
JDC505A

Otras especificaciones

Aplicación
Motores CAT y Perkins con conector de diagnóstico de 9 pines
Longitud
28 - 30 cm
Módulo Jaltest
Jaltest AGV (agricultura), Jaltest OHW (maquinaria de construcción y terreno) y Jaltest Marine (embarcaciones)
Parte del juego de cables
Juego de cables AGV (70002003), Juego de cables OHW completo (70002026), Juego de cables OHW básico (70002030) y Juego de cables Marine motores estacionarios (70002006)
