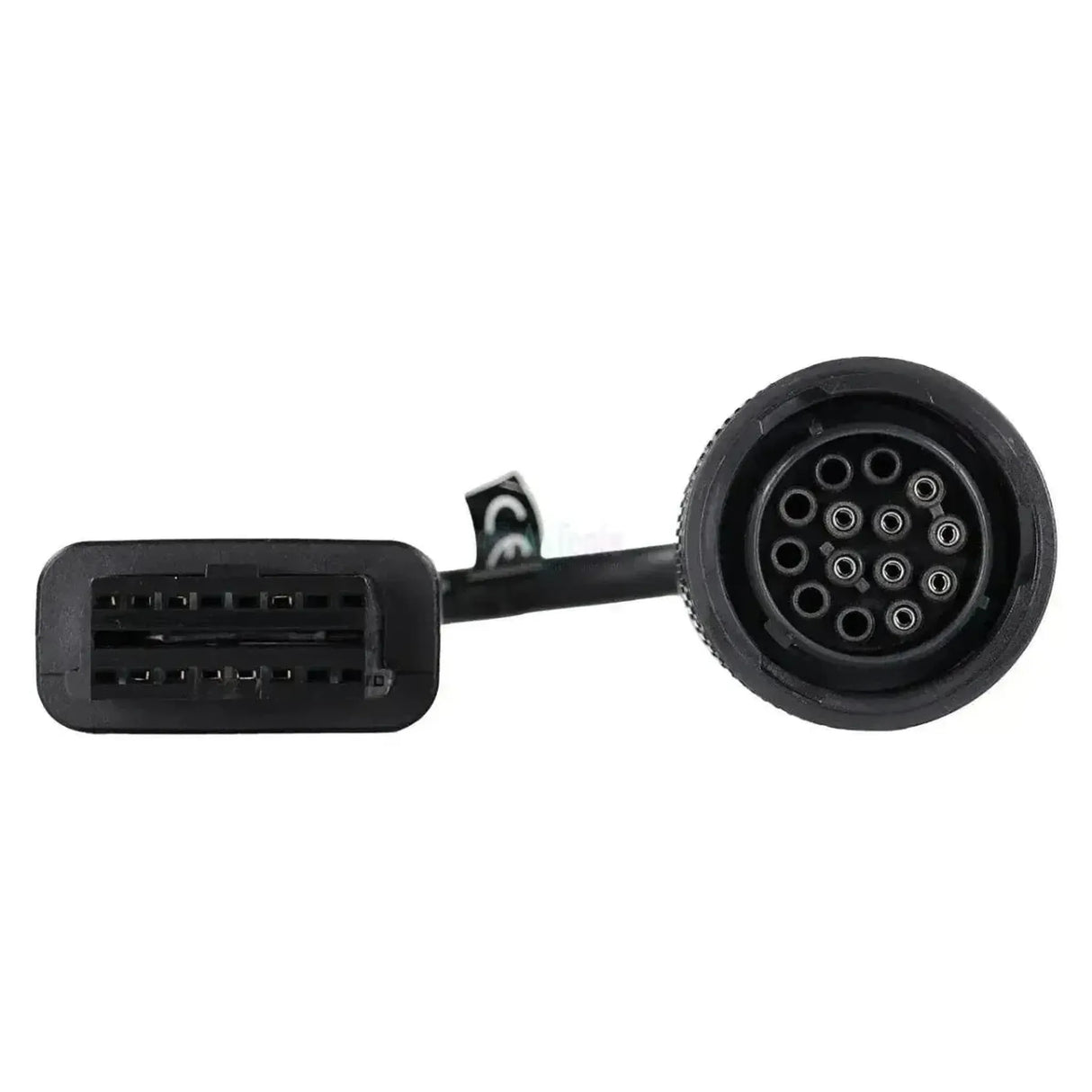

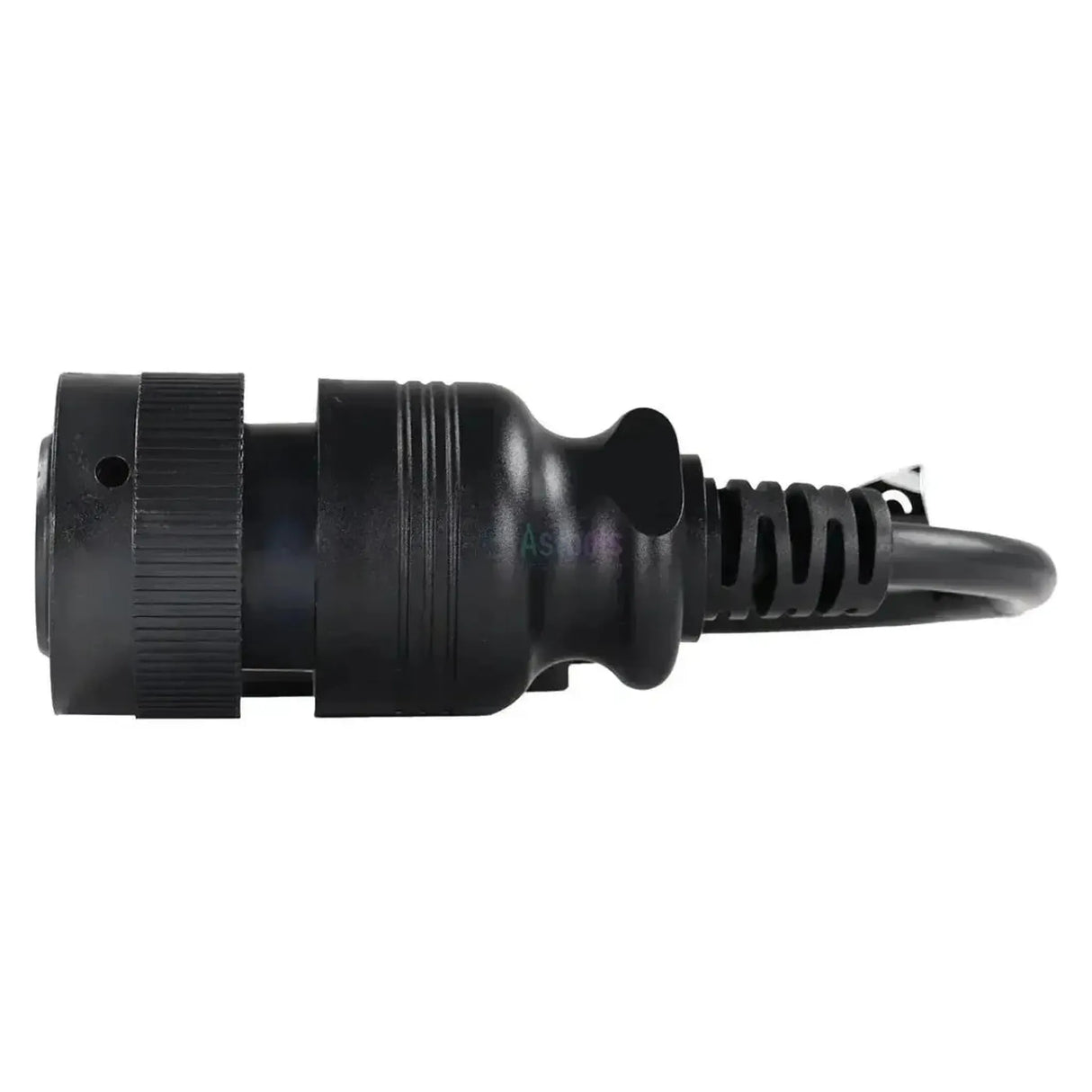

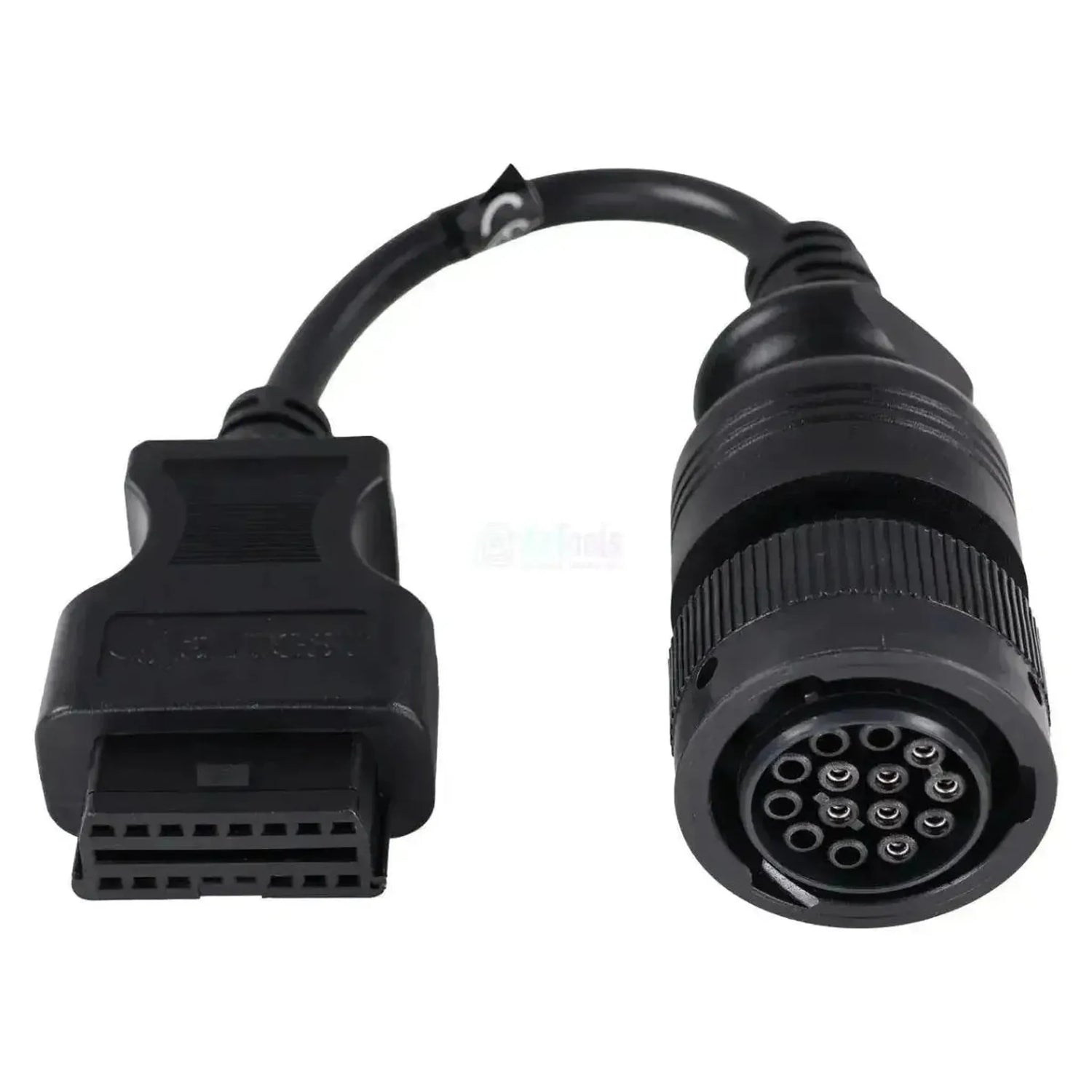

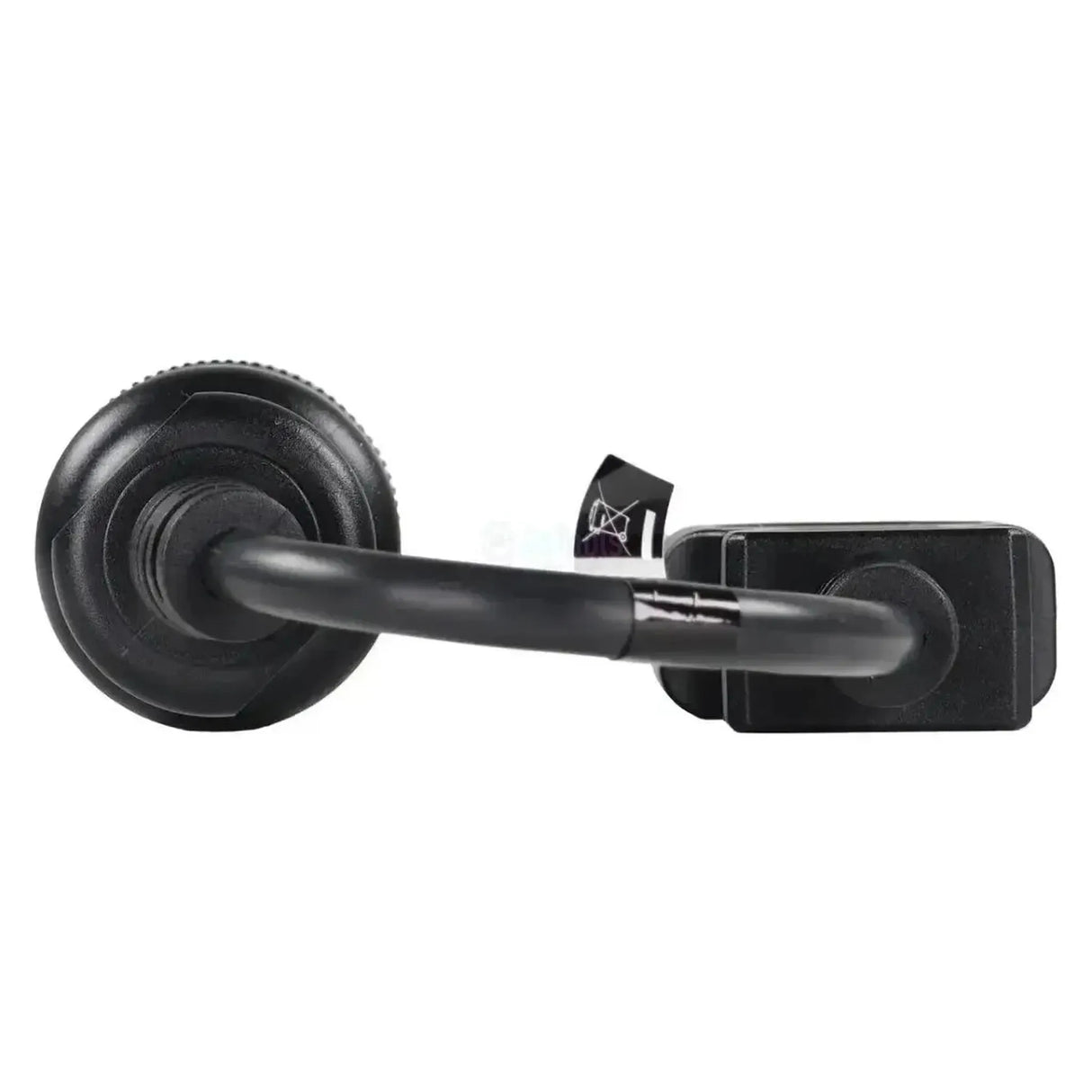

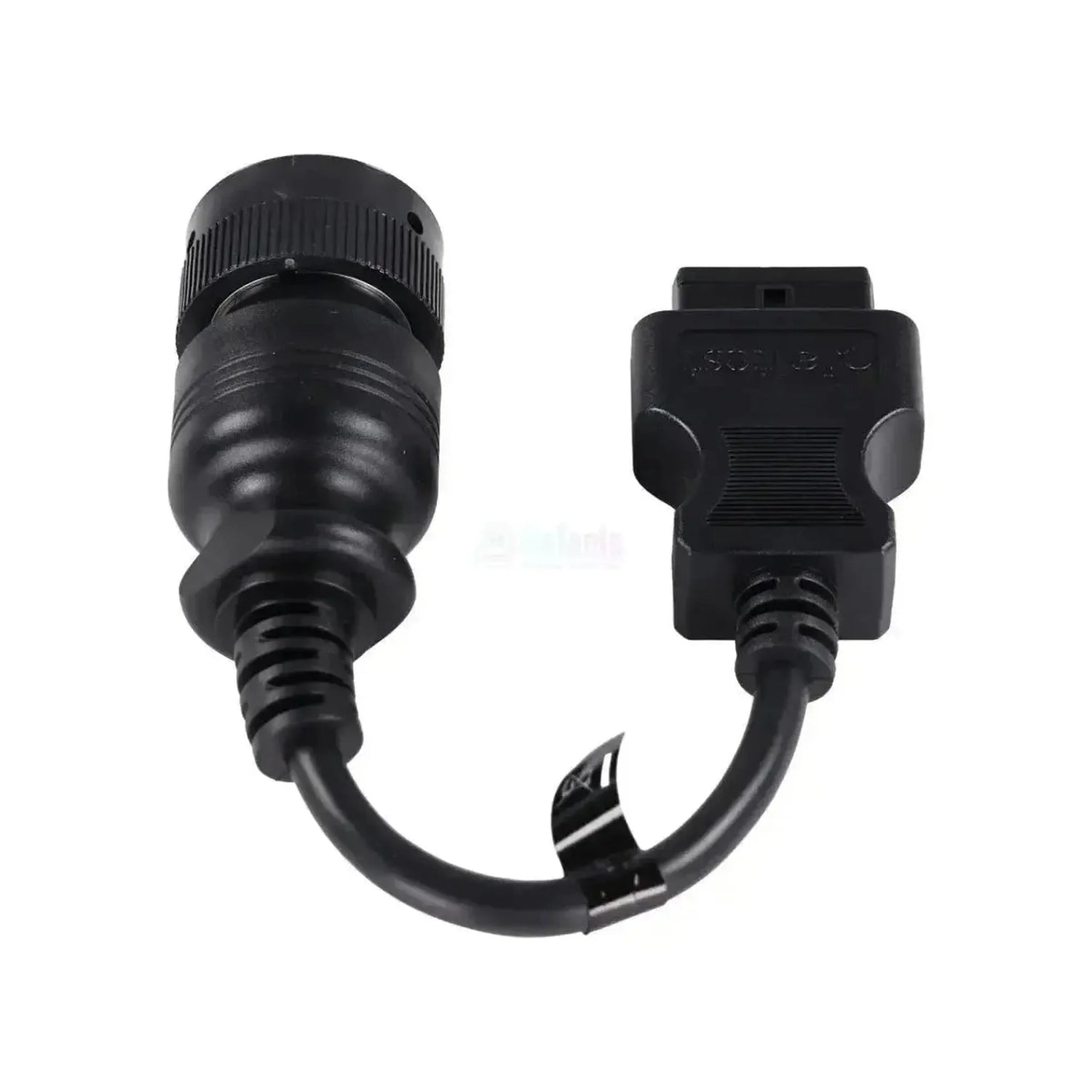

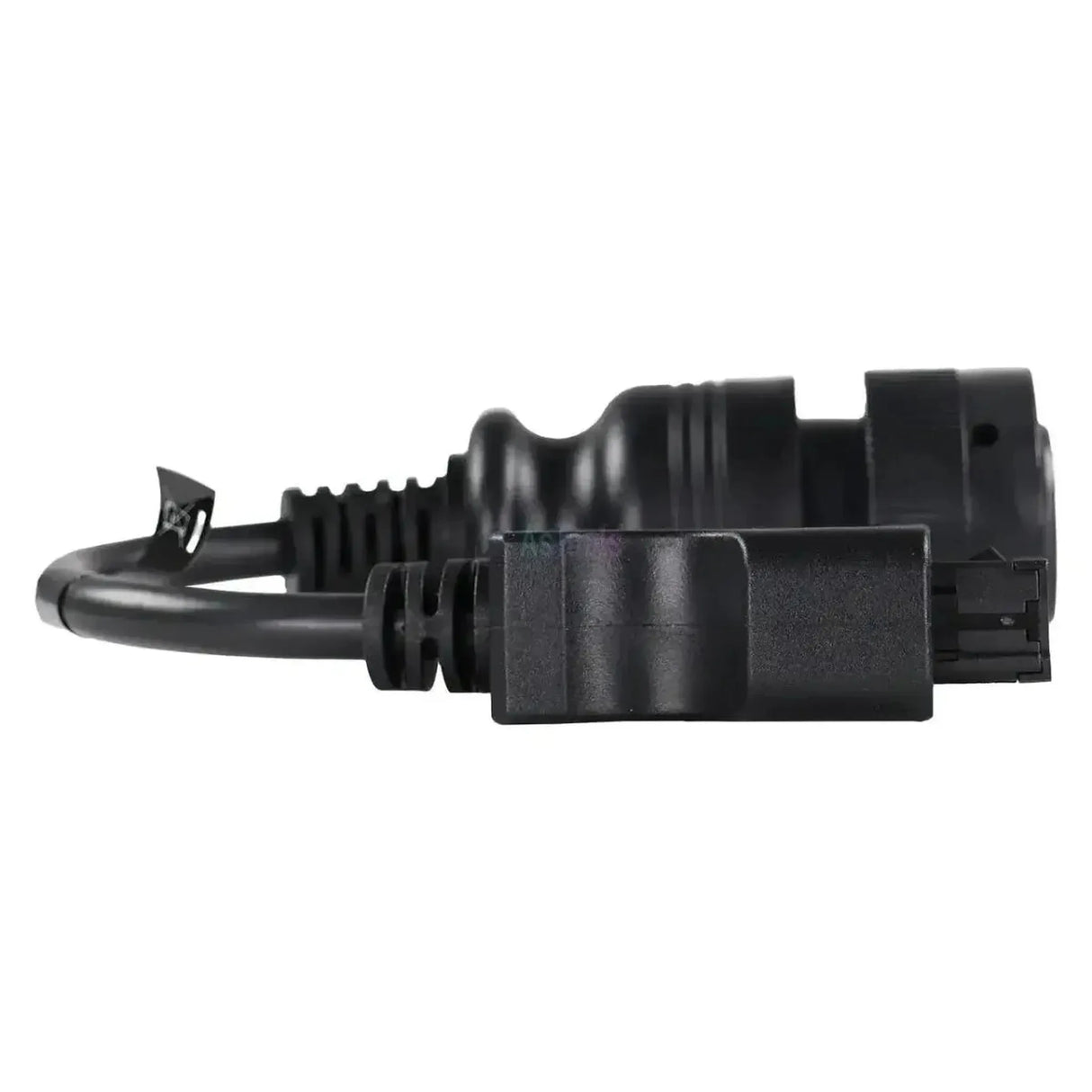

El Jaltest JDC533A es el cable adaptador para Caterpillar con el conector de diagnóstico propietario de 14 pines: en el lado de la máquina se encuentra este conector, y en el lado de la interfaz el OBD2 de 16 pines de su cable de diagnóstico Jaltest. El lado de la máquina es un conector de bayoneta de plástico completamente negro con anillo de acoplamiento estriado; internamente tiene catorce posiciones, de las cuales ocho están equipadas con tomas hembra y seis permanecen vacías. El conector es propio de Caterpillar y se encuentra en la cabina o junto al motor. El cable mide 28 a 30 cm.
A través de este acoplamiento, el equipo de diagnóstico accede a la Caterpillar Data Link (CDL), la línea de datos propietaria donde reside el diagnóstico útil: códigos de fallo, valores de medición y datos de la ECU. Además, incluye la línea más antigua SAE J1708, presente por ejemplo en la 3406, y la regulación EMCP para generación de energía en instalaciones estacionarias. La unidad de control J1939 abierta no proporciona funciones en estos motores, por lo que todo el diagnóstico útil se canaliza a través de CDL. El cable se incluye en Jaltest OHW (maquinaria de construcción y terreno).
VENTAJAS
PUNTOS IMPORTANTES
Aplicaciones y funcionalidades
A través de esta conexión accede con el software Jaltest a las unidades de control del motor Caterpillar. Jaltest las identifica por línea de datos, y la diferencia entre esas líneas determina lo que realmente puede leer. Las siguientes unidades proceden de la cobertura Caterpillar.
Unidades de control a las que puede acceder
- CDL, regulación del motor: Data Link de Caterpillar. Permite leer códigos de fallo, valores de medición y datos de la ECU.
- J1939, regulación del motor: La regulación de bus abierto. En los motores Caterpillar, esta función no está incluida en la cobertura.
- SAE J1708, sistema de control del motor y unidad de bomba-inyector: La línea serie antigua, presente por ejemplo en el 3406.
- EMCP, generación de energía: La unidad de control para la generación de energía en instalaciones estacionarias.
Lo que puede hacer
- Leer y borrar códigos de fallo: Leer la memoria de fallos de la unidad de control con la descripción de la avería y borrarla después de la reparación.
- Ver valores de medición: Los valores actuales de los sensores en la unidad de control, con la posibilidad de establecer límites de alarma para valores fuera del rango normal.
- También la regulación EMCP de un grupo electrógeno proporciona códigos de fallo, valores de medición y datos de la ECU.
- No incluido en la cobertura de motores Caterpillar: Intervalos de mantenimiento, control de componentes y parámetros.
Vehículos y aplicaciones compatibles
Lo determinante es el conector, no la máquina. Los motores Caterpillar se instalan en muchos fabricantes de máquinas, por lo que la serie de motores es lo decisivo y no la marca de la máquina. Las siguientes series están incluidas en la cobertura de Jaltest; el número de posiciones en el conector indica qué cable necesita.
Caterpillar:
- Serie 3000: 3054, 3054B, 3056, 3126, 3126B, 3176, 3176C, 3196, 3406, 3406E, 3408, 3408E, 3412, 3412E y 3456
- Serie 3500: 3508, 3508B, 3512, 3512B, 3512C, 3512E, 3516 y 3516B
- Serie 3600: 3606, 3608, 3612 y 3616
- Serie C: Los motores C de C1.1 a C9.3B
- Motores de gas serie G: De G3304 a G3616, más CG137 y CG170-06
- Instalado en máquinas de construcción, máquinas agrícolas, equipos de elevación y grupos electrógenos
Contenido del embalaje
- 1x Jaltest (JDC533A) | Caterpillar 14 pines OBD - 16 pines OBD2 Cable adaptador | Motor de combustión
Especificaciones técnicas
General
- La marca del cable o del adaptador. Normalmente debe coincidir con la marca de su equipo de diagnosis.Marca
- Jaltest
- El tipo de producto: un cable adaptador suelto, un adaptador sin cable o un juego completo.Tipo de producto
- Cable adaptador
- En qué juego de cables se incluye también este cable. Si ya dispone de ese juego, no necesita comprar el cable por separado.Incluido en el juego de cables
- Juego de cables OHW básico
Compatibilidad
- Con qué marca de equipo de diagnosis funciona el cable. Un cable de una marca normalmente no sirve para un equipo de otra marca.Equipo de diagnosis compatible
- Jaltest
- En qué versión de la interfaz Jaltest Link encaja el cable. Algunos cables solo funcionan con la V9 más reciente.Versión de Jaltest Link
- Link V8.1
- Link V9
- Qué módulo Jaltest necesita para usar el cable. Sin la licencia adecuada, el cable no funciona.Módulo de software Jaltest
- OHW maquinaria de obra
Conexiones
- El conector que se enchufa en el puerto de diagnosis del vehículo o de la máquina. Debe encajar exactamente.Conector del lado del vehículo
- Conector de bayoneta de 14 pines, hembra
- El conector del lado de su equipo de diagnosis o interfaz. Normalmente un conector OBD2 de 16 pines.Conector del lado del equipo
- OBD2 de 16 pines
Funciones de diagnosis
- Puede ver los valores reales de los sensores con el vehículo en marcha. Útil para localizar averías.Ver datos en tiempo real
- Sí
Dimensiones y peso
- La longitud del cable. Un cable más largo ofrece más libertad de movimiento con un puerto de difícil acceso.Longitud del cable
- 30 cm
- Número de referencia
- JDC533A
Otras especificaciones
- Aplicación
- Motores y máquinas Caterpillar con conexión de diagnóstico de 14 pines
- Unidades de control
- CDL, J1939 y SAE J1708 (motor), EMCP (generación de energía)
- Parte del juego de cables
- Juego de cables OHW básico (70002030)
