Jaltest  |  SKU: JDC529A

Jaltest (JDC529A) | Cable adaptador Claas 7 pines OBD a 16 pines OBD2 | Vehículo agrícola

€116,95 incl.
€96,65 excl.

Garantía directa a través de AsTools

Tramitamos los casos de garantía directamente, de forma rápida y sin intermediarios del fabricante. Gracias a nuestro propio almacén de repuestos y experiencia técnica, generalmente podemos ayudarle de inmediato. Solo en casos excepcionales enviamos el producto al proveedor.

2 años de garantía en todos los productos

Al igual que todos nuestros productos, este artículo se suministra con 2 años de garantía de fábrica. De esta forma, usted dispone de cobertura garantizada en cuanto a calidad y servicio a largo plazo.

Devoluciones sencillas

Puede solicitar su devolución fácilmente a través de su cuenta. Le enviaremos la etiqueta de devolución por correo electrónico. Los gastos de envío de la devolución corren por su cuenta.

Servicio de atención al cliente profesional

Nuestros expertos están listos para ayudarle de forma rápida y profesional, tanto en línea como en nuestra tienda física. ¿Tiene alguna pregunta? ¡No dude en ponerse en contacto con nosotros!

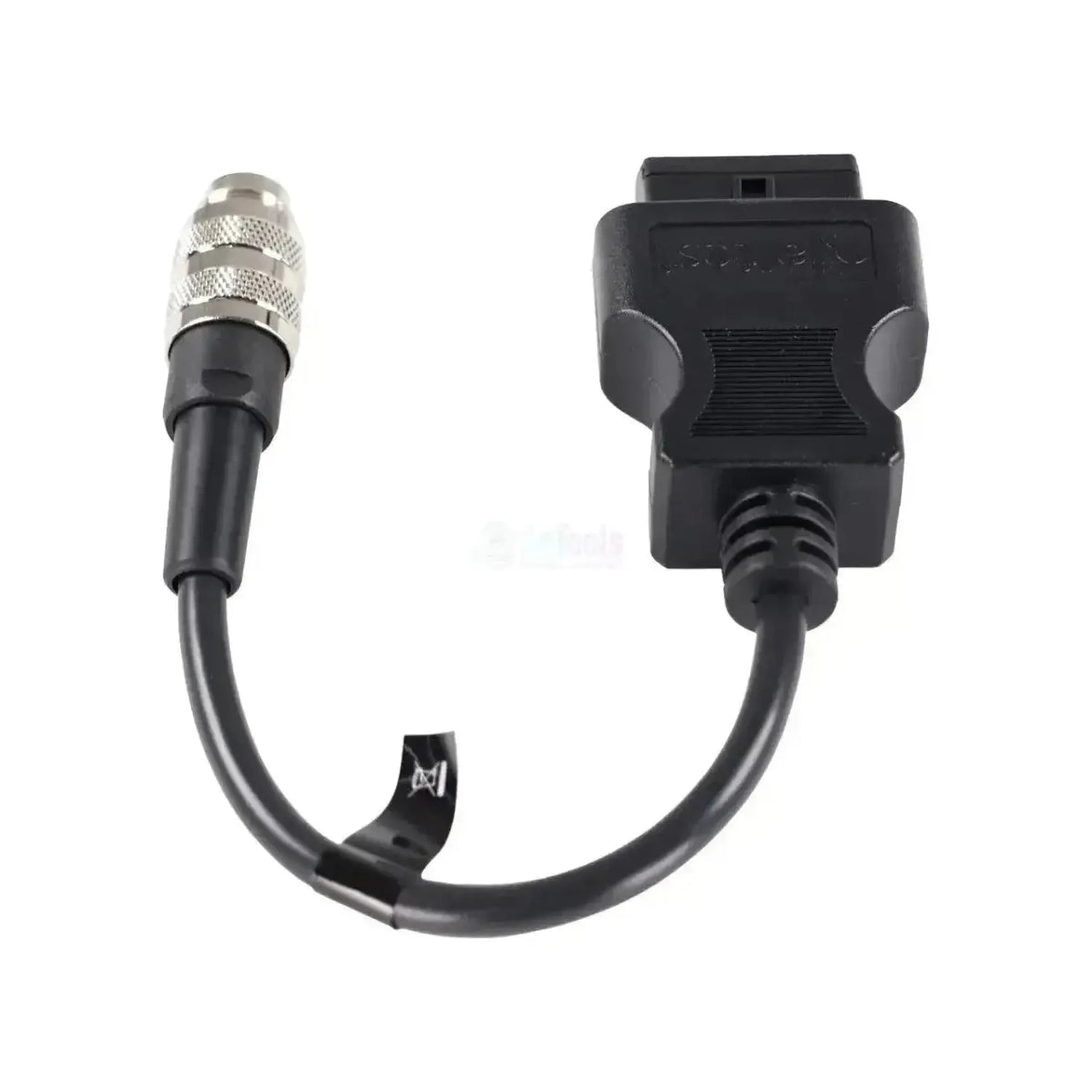

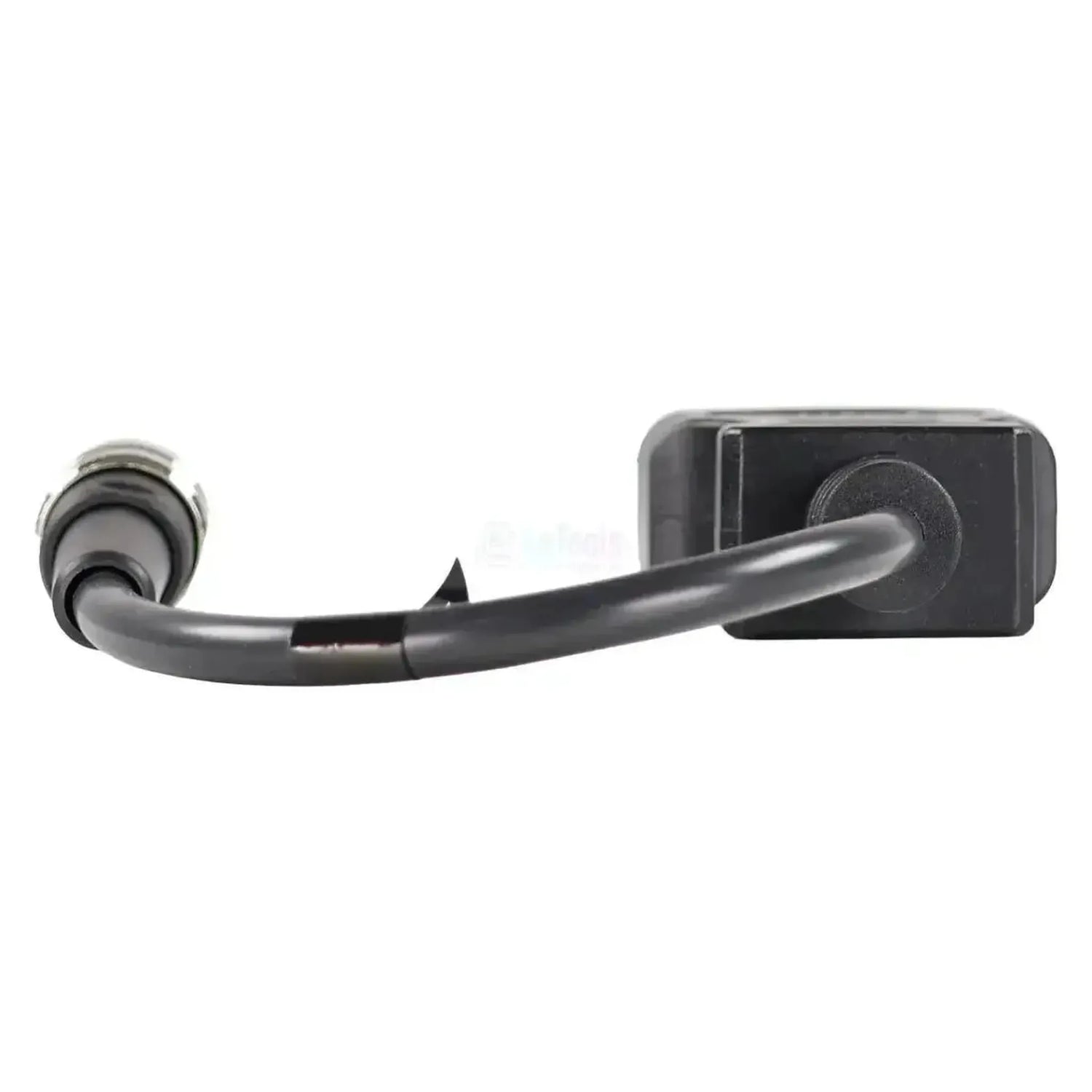

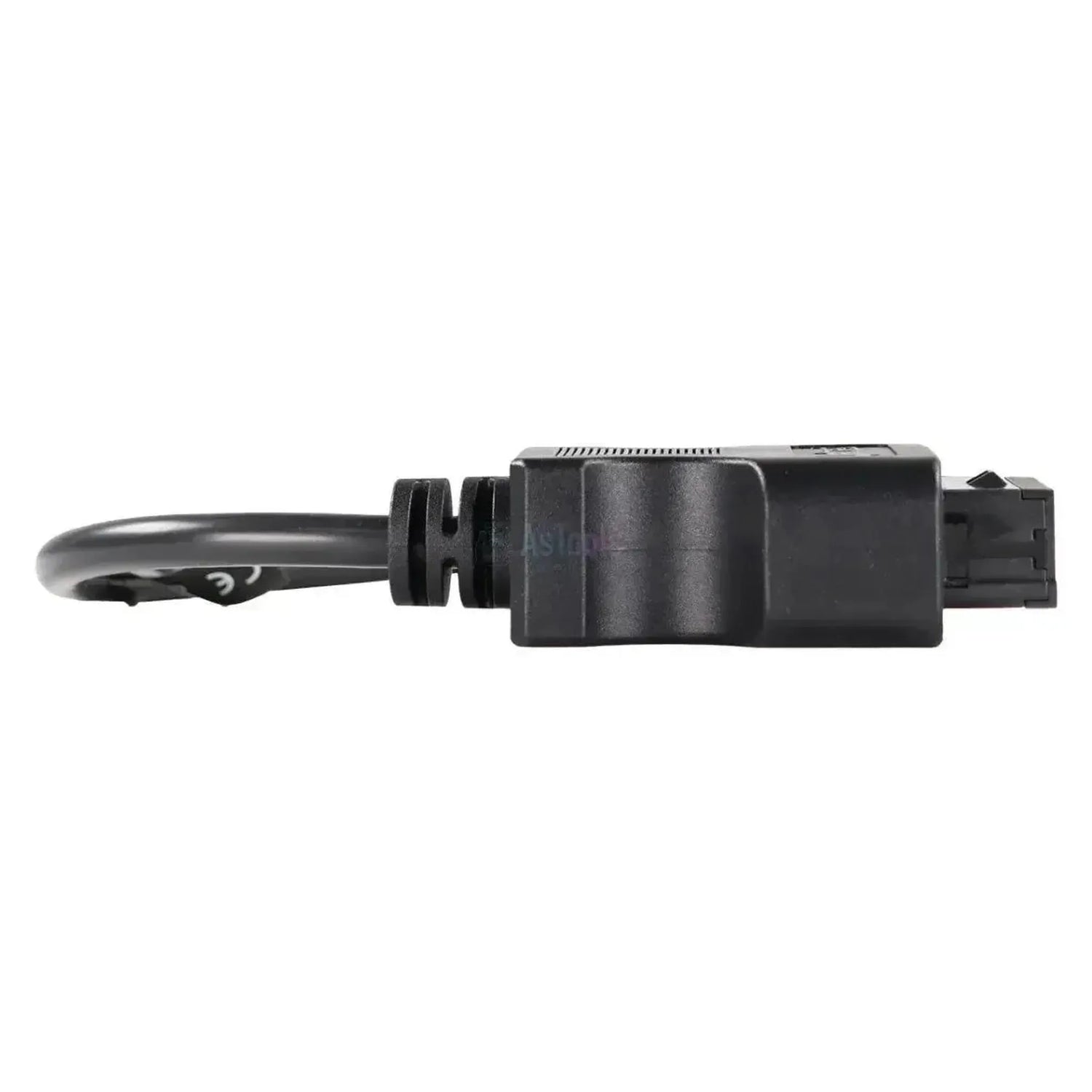

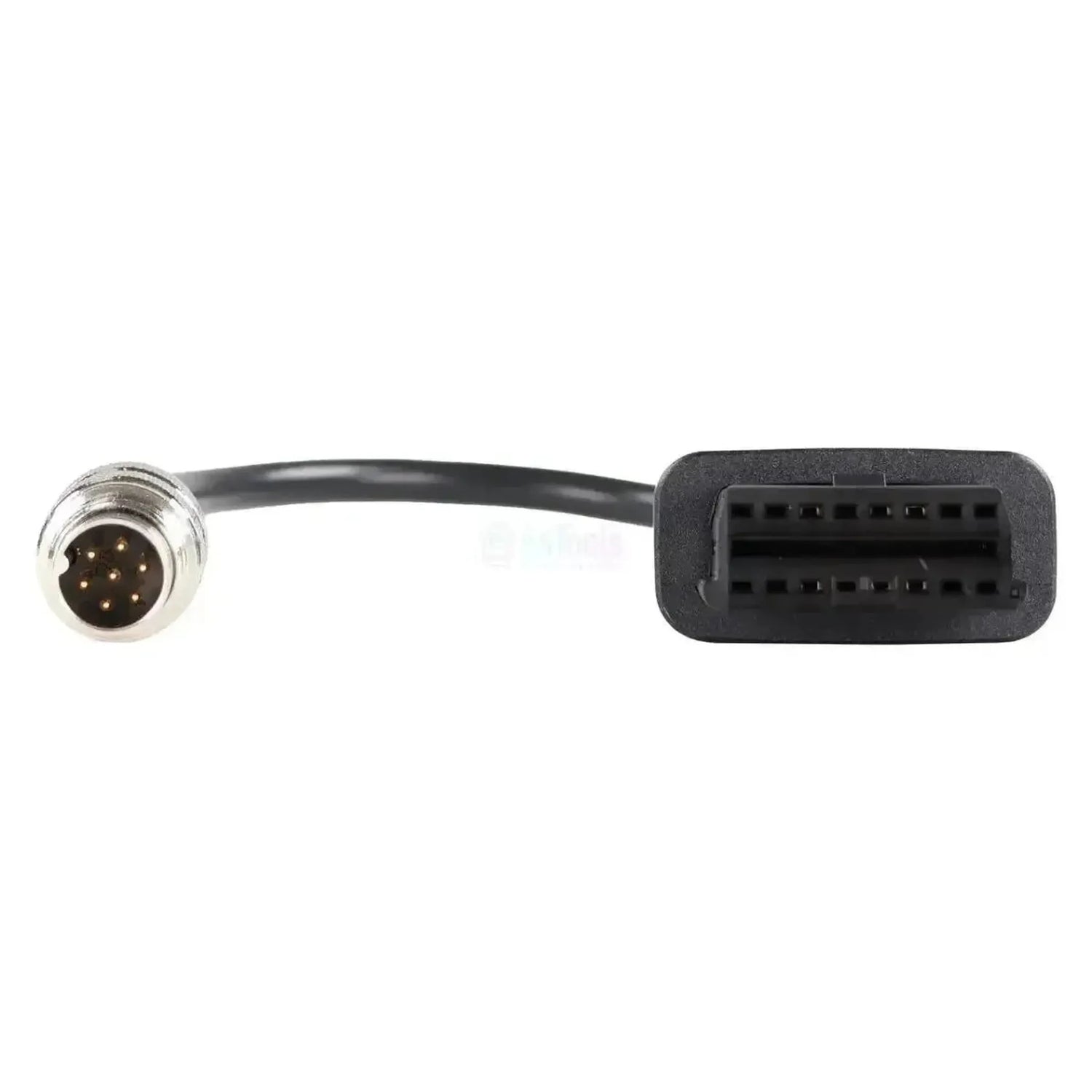

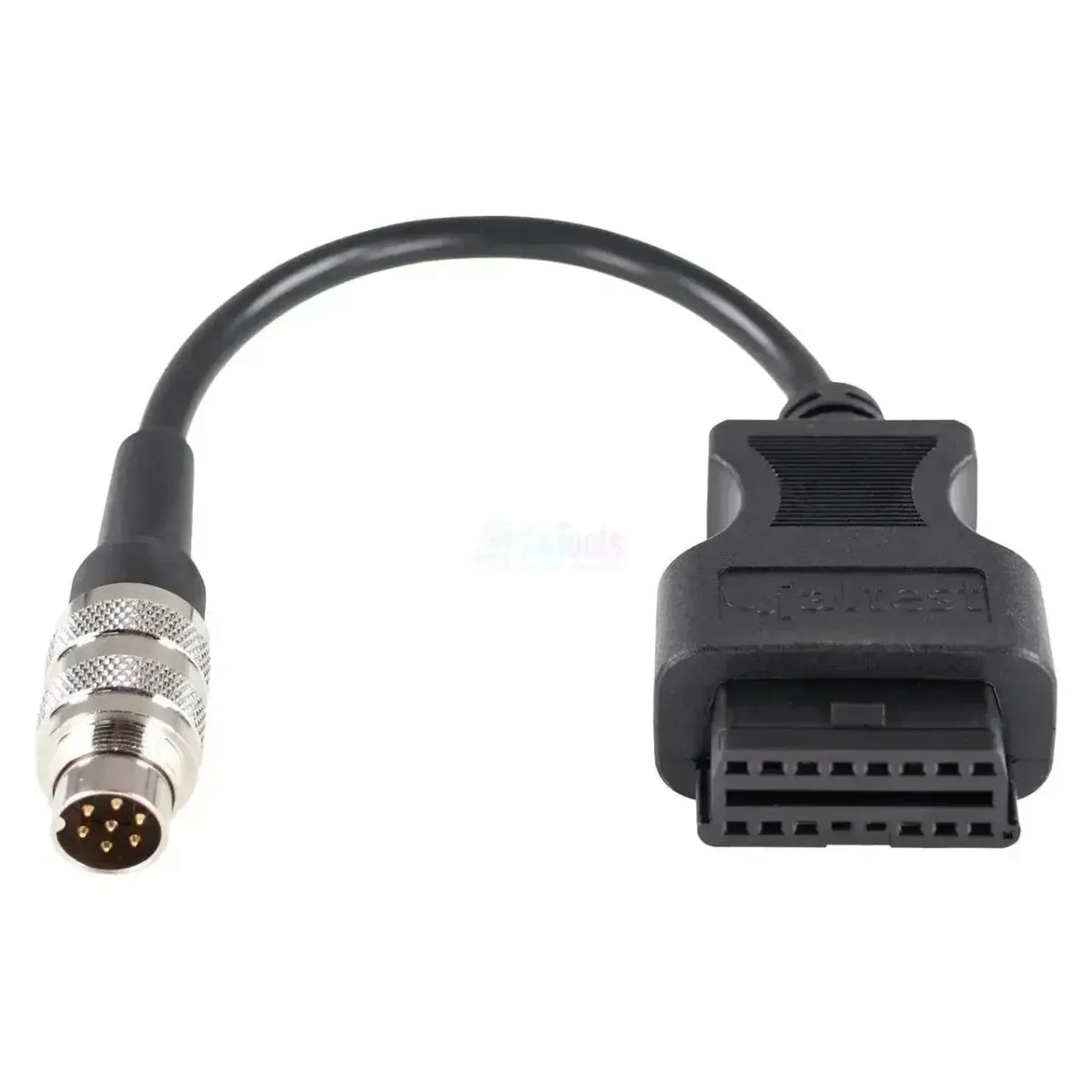

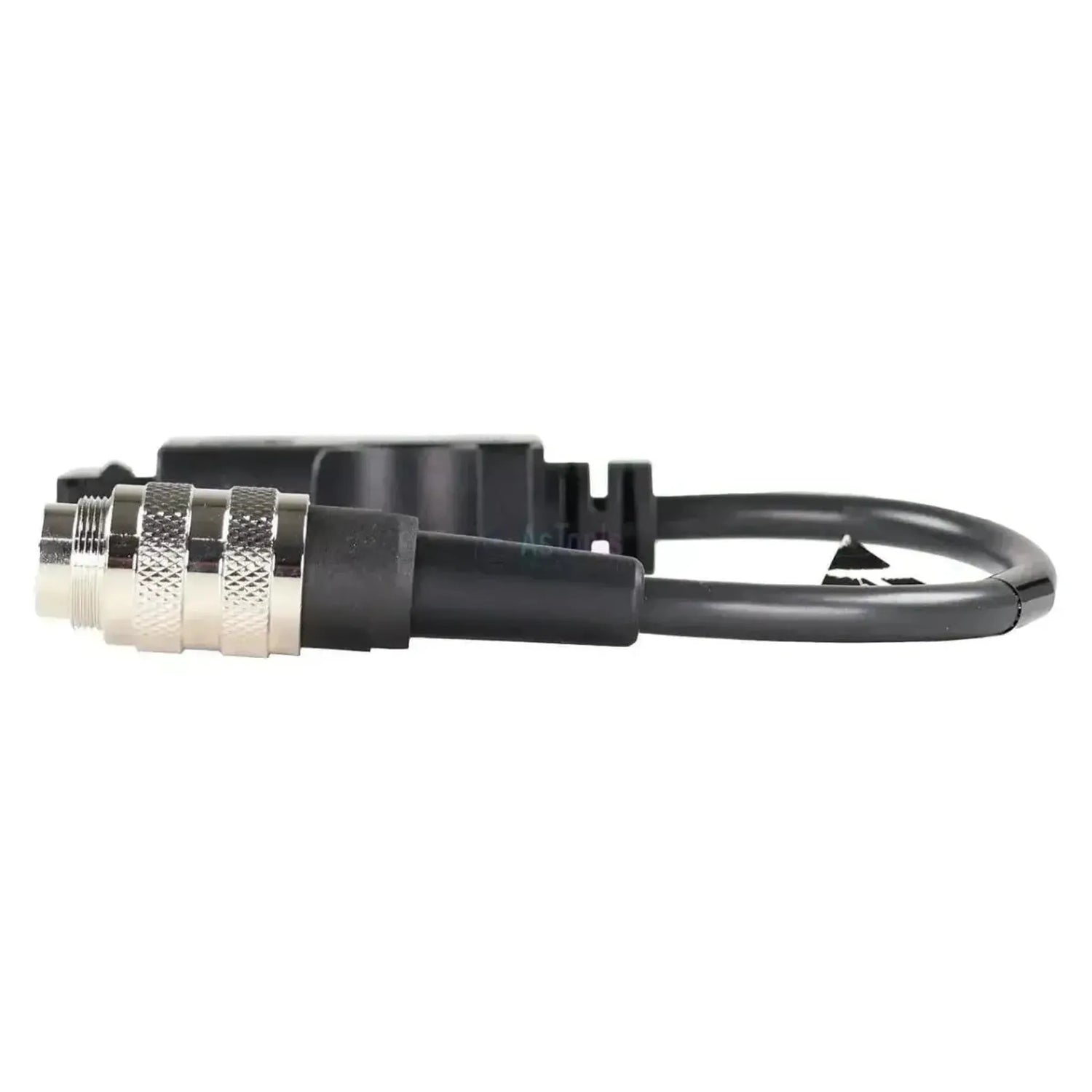

El Jaltest JDC529A conecta el Cable de diagnóstico de 7 pines redondo de Cosechadoras Claas y la Xerion-serie al 16-pins OBD2-entrada de su cable de diagnóstico Jaltest. En el lado de la máquina hay un conector compacto acero cromado conector con tuerca moleteada y siete pines dorados: Seis dispuestos en círculo alrededor de un pin central. El cable mide 28 a 30 cm y el cable está especificado para la Jaltest Link V8.1.

A través de este conector, el equipo Jaltest accede a la red de la máquina y, por tanto, al diagnóstico completo de la cosechadora. Además de los sistemas de control del motor — el Caterpillar-unidades y el MR sistema de bomba unitario — e interfaz del motor ADM 2 / ADM 3 alcanza también las unidades del proceso de trilla en sí: El ajuste de la criba SAM, los álabes del rotor RTR, el distribuidor RSM y la medición de rendimiento AÑM. La cantidad de estos varía considerablemente según la serie: un MEGA solo dispone de ADM 2/3, la regulación del motor MR y SCR, mientras que un LEXION cuenta con más de veinte unidades. El cable se incluye en Jaltest AGV (vehículos agrícolas).

VENTAJAS

✔Accede a las unidades de control del proceso de trilla:SAM (siete), RTR (válvulas rotatorias), RSM (distribuidor), GARANTÍA (válvulas de tolva de grano) y YMM (medición de rendimiento).
✔Todos los Regulaciones de motor Caterpillarque Claas utiliza (3126 B, C-6.6, C-9, C-9.3 y C-13, tanto CDL como J1939), además delMR sistema de bomba unitario.
✔También la interfaz del motorADM 2 / ADM 3, los ordenadores de a bordo VBM y Cable adaptador Jaltest (JDC529A) | Claas 7 pines OBD - 16 pines OBD2 | Vehículos agrícolas y el seguimiento GPS ATP.
✔Con28 a 30 cmun cable corto, práctico para el punto de conexión ajustado de una cosechadora.

PUNTOS IMPORTANTES

✕Especificado para el Jaltest Link V8.1. Bajo el número de referencia JDC529A9existe el mismo cable Claas de 7 pines como versión independiente.
✕Solo para Conector de 7 pines; las mismas máquinas también se encuentran con un conector de 8 pines, para el cual la JDC530A está previsto.
✕Los dos conectores se parecen mucho: cuente los pines en el anillo exterior, porque seis alrededor de un pasador central es este cable y siete alrededor de un pasador central es la JDC530A.
✕El sistema de elevación EHC del Xerion tiene capacidades de cobertura más limitadas que las demás unidades de control.

Aplicaciones y funcionalidades

A través de esta conexión de 7 polos accede con el software Jaltest a las unidades de control de la cosechadora o del Xerion. Las unidades presentes varían considerablemente según la serie y el año de fabricación: una MEGA incorpora un puñado, una LEXION más de veinte. Las unidades que se muestran a continuación proceden de la cobertura Claas de Jaltest.

Unidades de control a las que puede acceder

  • Ordenador central ADM 2 y ADM 3: La interfaz entre el control de la máquina y el motor.
  • Ordenador central VBM y XIF: Los ordenadores de a bordo de la cosechadora y del Xerion respectivamente.
  • Gestión del motor MR, sistema de bomba unitaria: El control del motor basado en Mercedes con sistema de bomba unitaria.
  • Gestión del motor ECM Caterpillar 3126 B, C-6.6, C-9, C-9.3 y C-13 (CDL y J1939): Los controles del motor Caterpillar de los modelos LEXION y Xerion.
  • Transmisión EHS, GDM, TCU y VDC: El accionamiento de marcha y el control de la transmisión.
  • Sistema de cosecha ACU, SAM (control de cribas), RTR (válvulas del rotor), RSM (distribuidor), GUA (válvulas del depósito de grano) e YMM (medición de rendimiento): Las unidades de control del proceso de trilla.
  • Tratamiento de gases de escape SCR/DEF y SCR Bluetec: Los sistemas AdBlue de las máquinas más modernas.
  • Control ATP (seguimiento de trayectoria por GPS) y ESM (dirección electrohidráulica): Los sistemas de dirección y seguimiento de trayectoria.
  • Hidráulica EHC (sistema de elevación) e HYD (panel de control de válvulas), módulo electrónico OPM (control de reposabrazos) y EXT, e iluminación WLP: Las demás unidades del Xerion y las cosechadoras.

Lo que puede hacer

  • Leer y borrar códigos de error: Leer la memoria de fallos de la unidad de control, con la descripción de la avería detectada.
  • Ver valores de medición: Los valores actuales de los sensores controlados por la unidad de control, con la posibilidad de establecer límites de alarma.
  • Consultar intervalos de mantenimiento: Disponible en, entre otros, los sistemas de regulación de motor Caterpillar y el sistema SCR Bluetec.
  • Ver advertencias de diagnóstico: Disponible en, entre otros, la interfaz ADM 2 y la regulación de motor MR.
  • Realizar acciones adicionales: Disponible en el sistema de postratamiento de gases de escape SCR Bluetec.

Vehículos y aplicaciones compatibles

Lo que importa es el conector, no el modelo. Este cable se adapta a cualquier cosechadora Claas y Xerion con la conexión de diagnóstico redonda de 7 polos en la cabina. Las siguientes series están cubiertas por Jaltest AGV; dentro de las mismas series también existe la versión de 8 polos, ya que en la agricultura nunca se ha prescrito una conexión estandarizada.

Claas:

  • XERION: (1997 - presente)
  • Serie LEXION (cosechadora)
  • Serie TUCANO (cosechadora)
  • Serie TRION (cosechadora)
  • Serie MEDION (cosechadora)
  • Serie AVERO (cosechadora)
  • Serie MEGA (cosechadora)
  • serie DOMINATOR(cosechadora)
💡
Puntos importantes a tener en cuenta: El conector de diagnóstico redondo se encuentra en la cabina y tiene un acero cromado carcasa. Claas utiliza en estas máquinas dos conectores prácticamente idénticos, que solo se diferencian en el número de pines: Siete pines incluidos con este cable, ocho pines en el JDC530A. Cuente los pines en el conector de su máquina antes de realizar el pedido.

Contenido del embalaje

  • 1xJaltest (JDC529A) | Cable adaptador Claas 7 pines OBD - 16 pines OBD2 | Vehículo agrícola

Especificaciones técnicas

General

El fabricante del cable. Los cables Jaltest funcionan con los equipos de diagnosis de Jaltest.Marca
Jaltest (Cojali)
El tipo de cable. Un cable de diagnosis se conecta al conector de diagnosis; un cable de medición mide un componente por separado.Tipo de cable
Cable adaptador
El paquete de software de Jaltest al que pertenece el cable. Para utilizar el cable necesita una licencia de ese módulo.Módulo de software Jaltest
  • AGV agricultura
Para qué tipo de vehículos o máquinas está pensado el cable. Así comprueba rápidamente si es adecuado para los que llegan a su taller.Tipos de vehículo
  • Vehículo agrícola

Conexiones

En qué versión de la interfaz de diagnosis Jaltest Link se puede utilizar el cable. No todos los cables funcionan en todas las versiones.Jaltest Link compatible
  • Jaltest Link V8.1
El conector del lado del equipo de diagnosis. Debe encajar en su interfaz o en su cable de diagnosis.Conexión del lado de la interfaz
OBD2 de 16 pines
El conector del lado del vehículo, del motor o de la máquina. Debe encajar en el conector de diagnosis o en el componente.Conexión del lado del vehículo
OBD de 7 pines
La longitud del cable. Un cable más largo le da más espacio para trabajar.Longitud del cable
28 a 30 cm

Diagnóstico

Si puede no solo leer los códigos de avería, sino también borrarlos. En algunos sistemas solo es posible leerlos.Borrado de códigos de avería
Si puede ver los valores actuales de los sensores con el vehículo en marcha. Útil para localizar una avería.Valores en tiempo real

Uso

Número de referencia
JDC529A

Otras especificaciones

Aplicación
Cosechadoras Claas y Xerion con conector redondo de 7 clavijas
Unidades de control
ADM 2 y ADM 3, VBM y XIF, MR, ECM Caterpillar 3126 B / C-6.6 / C-9 / C-9.3 / C-13, EHS, GDM, TCU y VDC, ACU, SAM, RTR, RSM, GUA e YMM, SCR/DEF y SCR Bluetec, ATP y ESM, EHC, HYD, OPM, EXT y WLP
