Jaltest  |  SKU: JDC530A

Jaltest (JDC530A) | Cable adaptador Claas 8 pines OBD a 16 pines OBD2 | Vehículo agrícola

€149,95 incl.
€123,93 excl.

Garantía directa a través de AsTools

Tramitamos los casos de garantía directamente, de forma rápida y sin intermediarios del fabricante. Gracias a nuestro propio almacén de repuestos y experiencia técnica, generalmente podemos ayudarle de inmediato. Solo en casos excepcionales enviamos el producto al proveedor.

2 años de garantía en todos los productos

Al igual que todos nuestros productos, este artículo se suministra con 2 años de garantía de fábrica. De esta forma, usted dispone de cobertura garantizada en cuanto a calidad y servicio a largo plazo.

Devoluciones sencillas

Puede solicitar su devolución fácilmente a través de su cuenta. Le enviaremos la etiqueta de devolución por correo electrónico. Los gastos de envío de la devolución corren por su cuenta.

Servicio de atención al cliente profesional

Nuestros expertos están listos para ayudarle de forma rápida y profesional, tanto en línea como en nuestra tienda física. ¿Tiene alguna pregunta? ¡No dude en ponerse en contacto con nosotros!

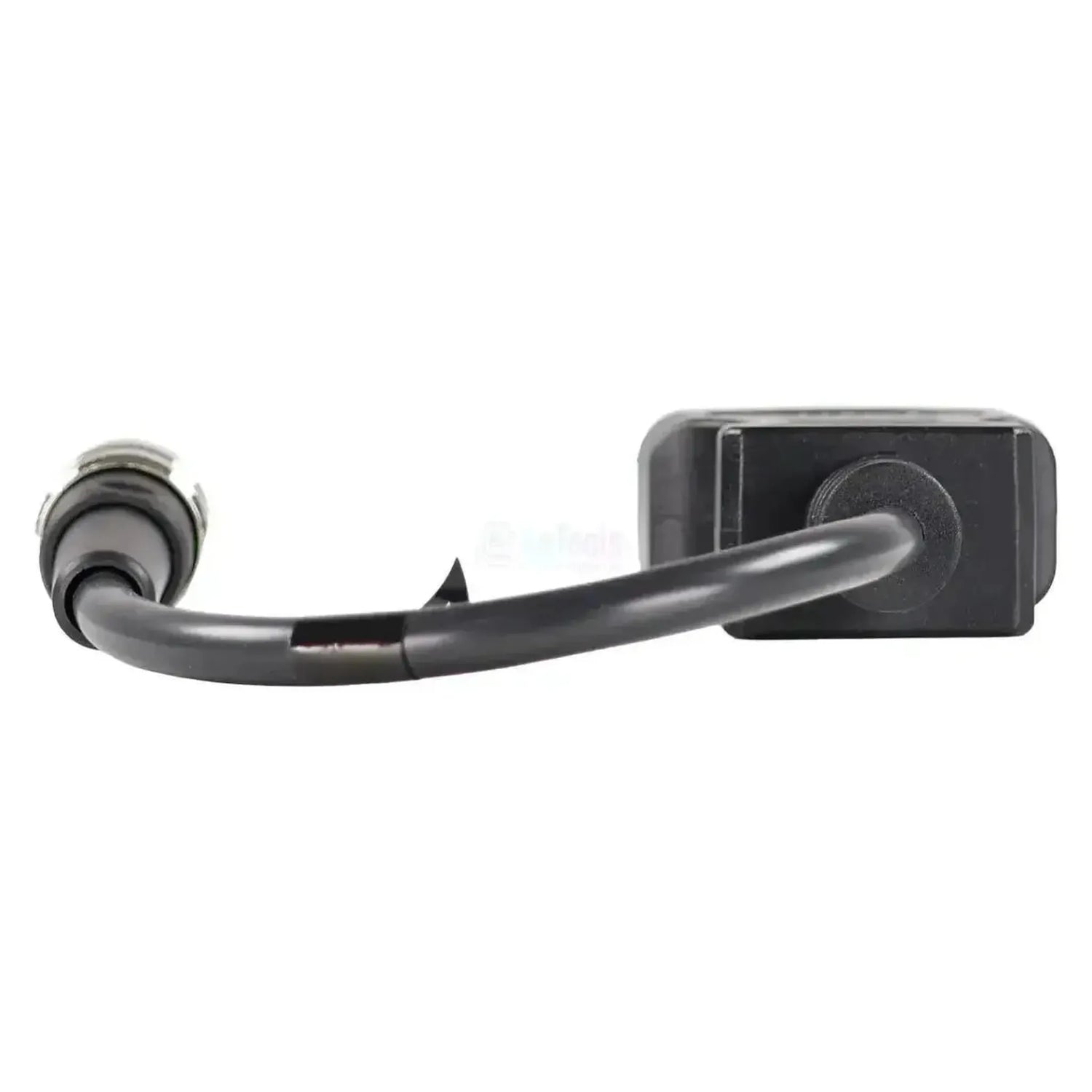

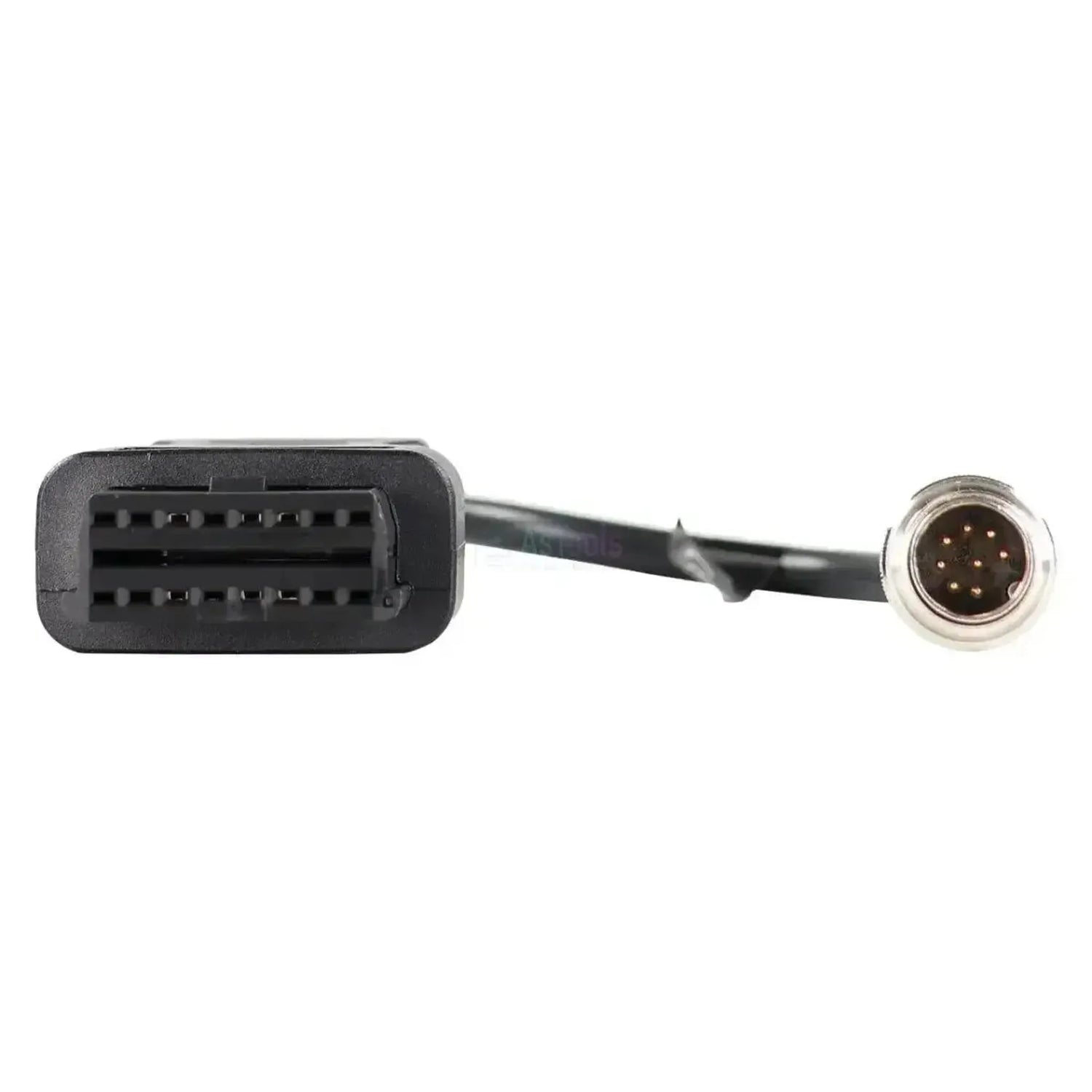

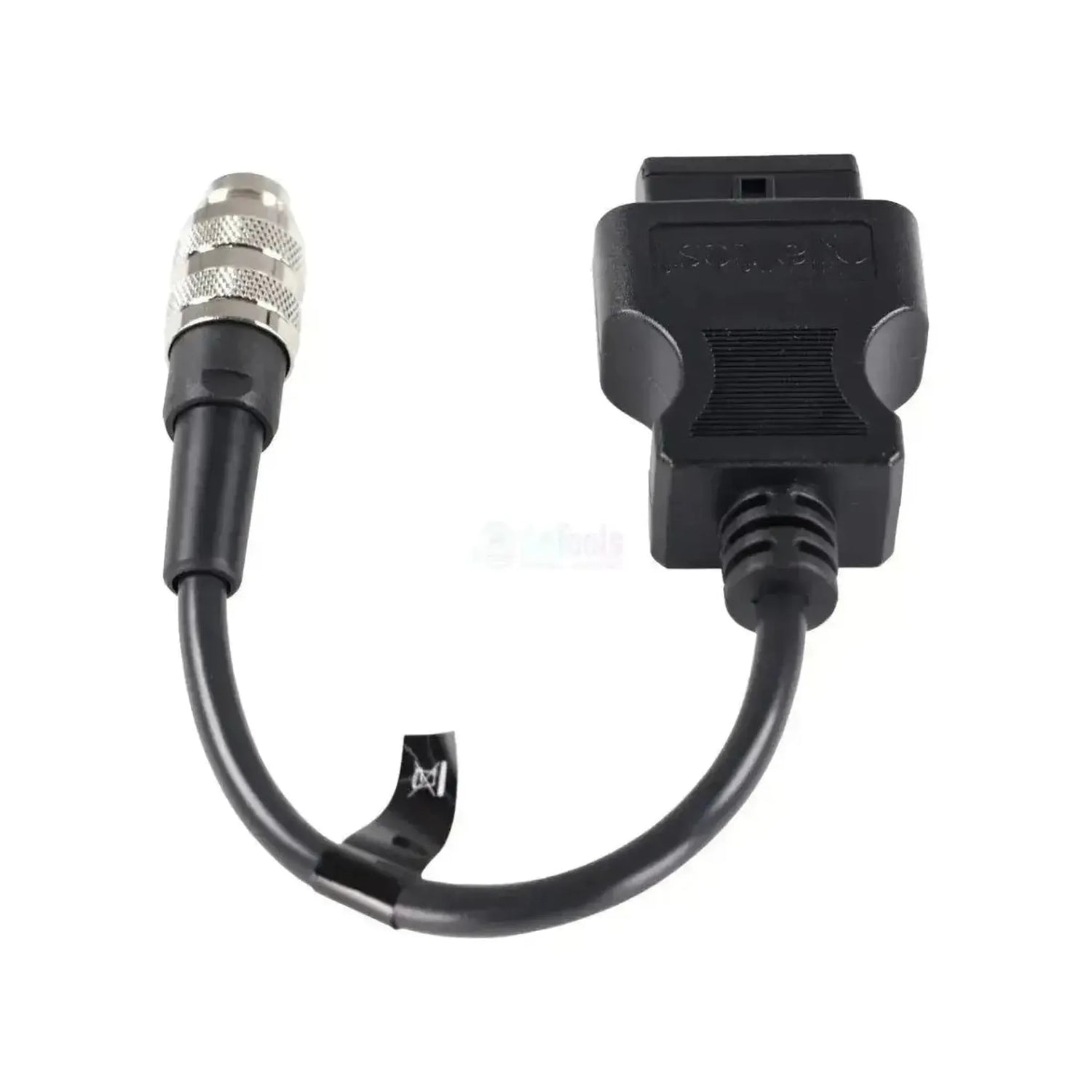

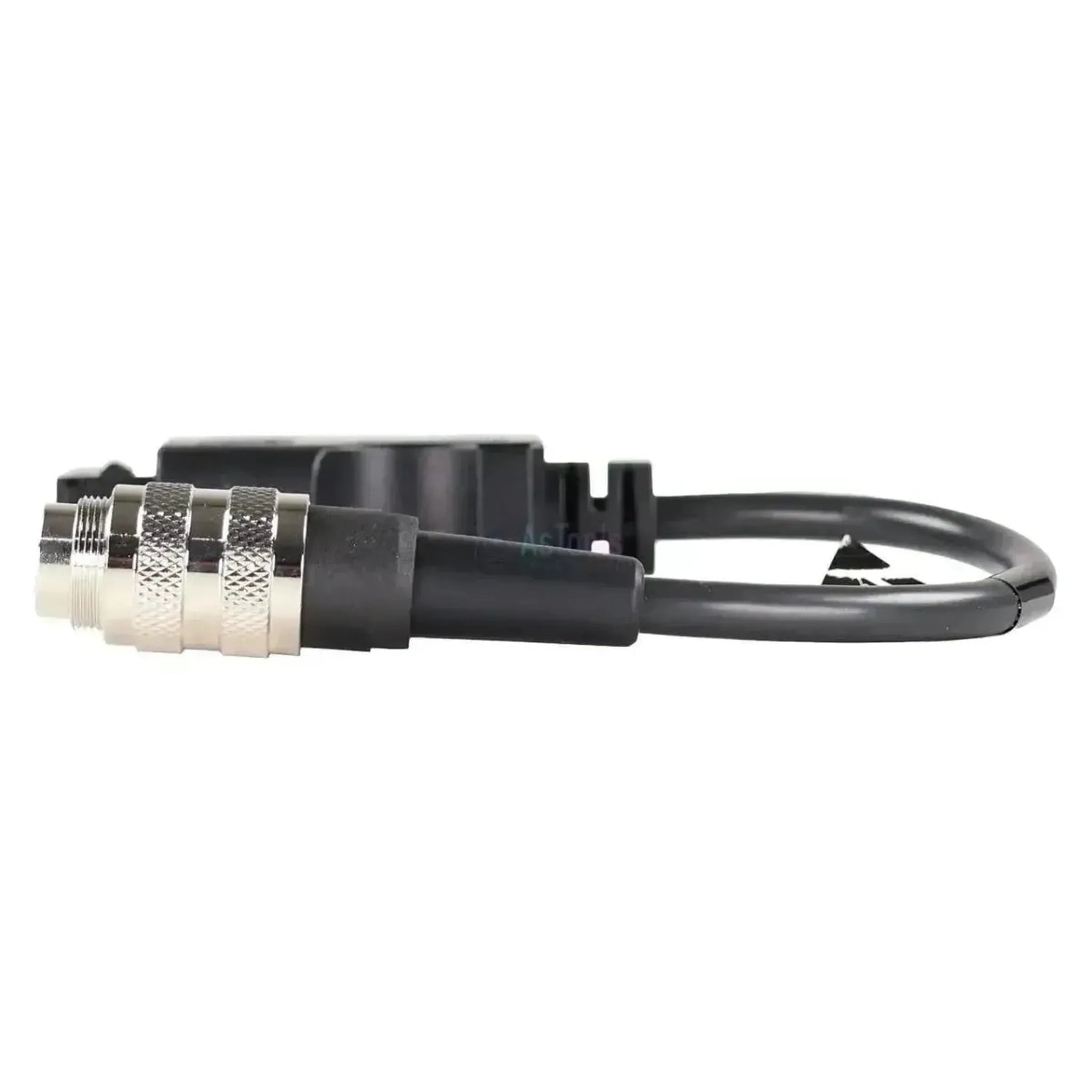

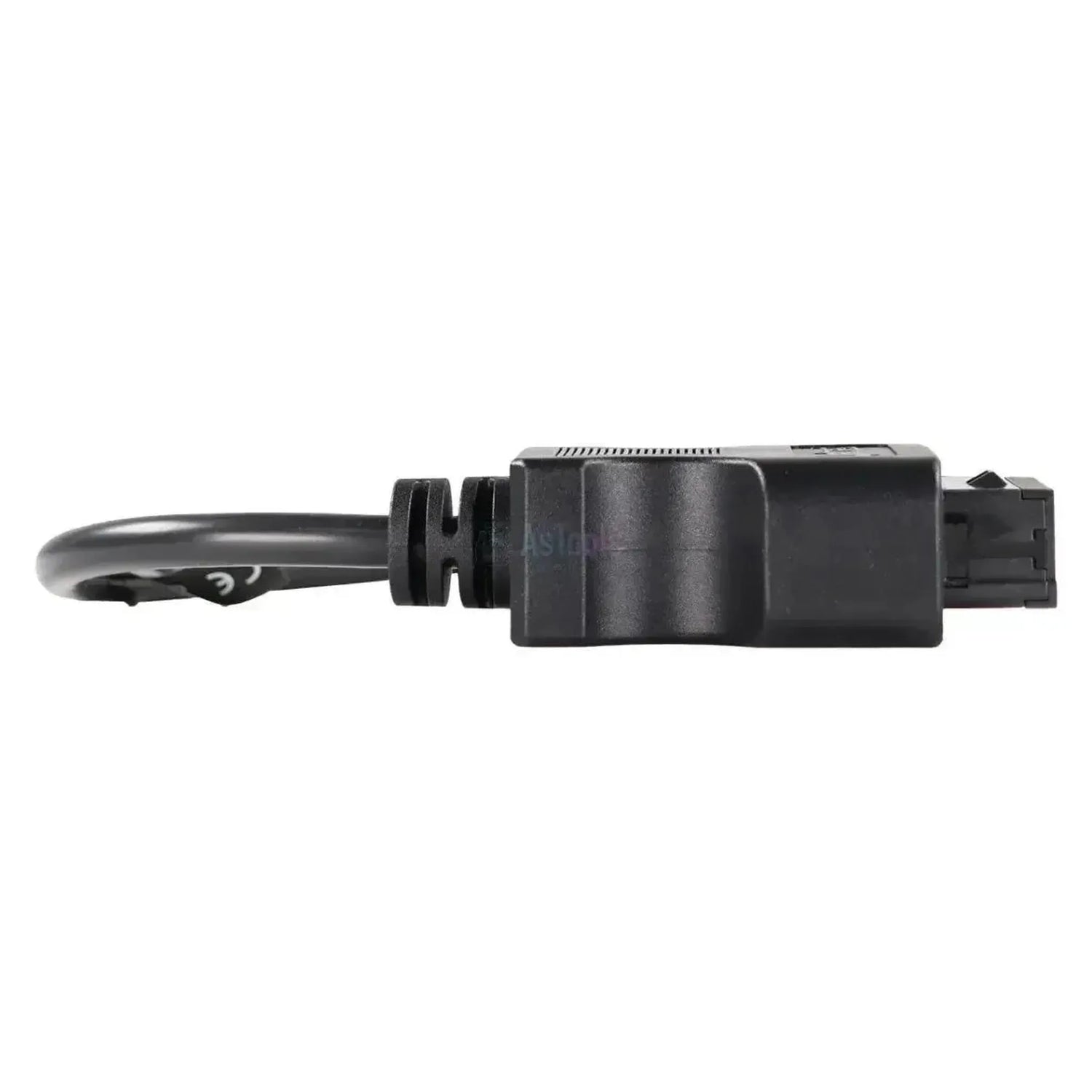

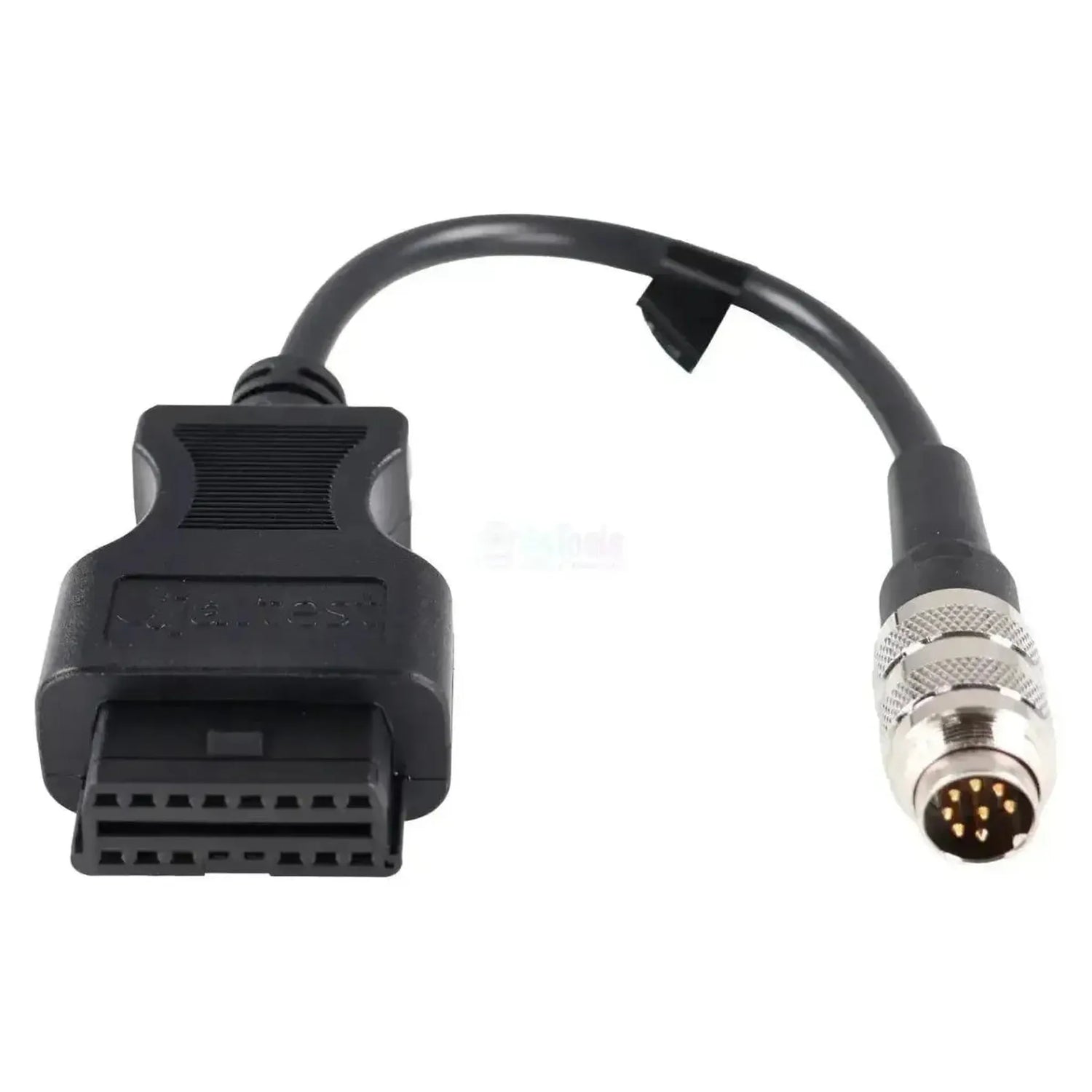

El Jaltest JDC530A es el cable de diagnóstico que conecta la toma de 8 pines de las cosechadoras Claas y la serie Xerion a Jaltest Link. En el lado del vehículo se encuentra el conector de 8 pines, en el lado de la interfaz la entrada 16 pines OBD2. El conector está ubicado en la cabina; Claas utiliza dos conectores de diagnóstico diferentes en estas máquinas, y cuál lleva depende de la versión.

Detrás de esta única conexión se encuentran los controles del motor, transmisión y cosecha de la máquina: la interfaz de motor ADM 2/ADM 3, las computadoras de a bordo VBM y XIF, el sistema de bomba de motor MR, los controles de motor Caterpillar, los controles de transmisión EHS, GDM, TCU y VDC, el posprocesamiento SCR, el seguimiento de línea ATP, el control ESM y los controles de cosecha ACU, SAM, RTR, RSM, GUA e YMM. La cantidad que encontrará varía según la serie: un MEGA solo lleva ADM 2/3, el control de motor MR y SCR; un LEXION más de veinte unidades. El cable está incluido en Jaltest AGV (vehículos agrícolas).

VENTAJAS

✔Accede a las unidades de control del proceso de cosecha: SAM (siete), RTR (válvulas rotatorias), RSM (distribuidor), GUA (válvulas de tolva de grano) y YMM (medición de rendimiento).
✔Todos los sistemas de regulación de motores Caterpillar que utiliza Claas (3126 B, C-6.6, C-9, C-9.3, C-13, tanto CDL como J1939) más el sistema de bomba unitaria MR.
✔También la interfaz de motor ADM 2 / ADM 3, los ordenadores de a bordo VBM y XIF y el seguimiento GPS ATP.
✔En el Xerion además la regulación de transmisión TCU y VDC y la dirección electrohidráulica ESM.

PUNTOS IMPORTANTES

✕Solo para la conexión Claas de 8 pines; para la versión de 7 pines en las mismas máquinas está previsto el JDC529A. Los dos no son intercambiables.
✕El Dispositivo de elevación EHC de la Xerion tiene capacidades más limitadas en la tabla de cobertura que las demás unidades de control.
✕Qué sistemas de cosecha están presentes depende en gran medida de la serie: una MEGA solo ejecuta ADM 2/3, la regulación del motor MR y SCR, mientras que una LEXION cuenta con más de veinte unidades.
✕Requiere un Jaltest Link con licencia AGV válida; el cable no añade cobertura por sí solo.

Aplicaciones y funcionalidades

A través de esta conexión de 8 pines, accede con el software Jaltest a las unidades de control de la cosechadora o la Xerion. Las unidades presentes varían considerablemente según la serie y año de fabricación.

Unidades de control a las que puede acceder

  • Ordenador central ADM 2 y ADM 3 (interfaz de regulación del motor): La interfaz entre la regulación de la máquina y el motor.
  • Ordenador central VBM y XIF (ordenador de a bordo): Los ordenadores de a bordo de la cosechadora y la Xerion respectivamente.
  • Gestión del motor MR, sistema de bomba unitaria: La regulación del motor basada en Mercedes con sistema de bomba unitaria.
  • Gestión del motor ECM Caterpillar 3126 B, C-6.6, C-9, C-9.3 y C-13 (CDL y J1939): Las regulaciones del motor Caterpillar de los modelos LEXION y Xerion.
  • Transmisión EHS, GDM, TCU y VDC: La transmisión de marcha y la regulación de la caja de cambios.
  • Sistema de cosecha ACU, SAM (regulación de cribas), RTR (válvulas del rotor), RSM (distribuidor), GUA (válvulas del depósito de grano) e YMM (medición de rendimiento): Las unidades de control del proceso de trilla.
  • Tratamiento de gases de escape SCR/DEF y SCR Bluetec: Los sistemas AdBlue de las máquinas más modernas.
  • Control ATP (guiado automático GPS) y ESM (dirección electrohidráulica): Los sistemas de dirección y seguimiento de línea.
  • Hidráulica EHC (dispositivo de elevación) e HYD (panel de control de válvulas), módulo electrónico OPM (control del reposabrazos) y EXT, e iluminación WLP: Las demás unidades de la Xerion y las cosechadoras.

Qué puede hacer

  • Leer y borrar códigos de falta: Leer la memoria de fallos de la unidad de control, con la descripción de la avería detectada.
  • Ver valores de medición: Los valores actuales de los sensores controlados por la unidad de control, con la posibilidad de establecer límites de alarma.
  • Consultar intervalos de mantenimiento: Disponible en las regulaciones del motor Caterpillar y el sistema SCR Bluetec, entre otros.
  • Ver advertencias de diagnóstico: Disponible en la interfaz ADM 2 y en la regulación del motor MR.
  • Realizar acciones adicionales: Disponible en el sistema de postratamiento de gases de escape SCR Bluetec.

Vehículos y aplicaciones compatibles

Lo que importa es el conector, no el modelo. Este cable se adapta a cualquier cosechadora Claas y Xerion con la conexión de diagnóstico de 8 pines. Jaltest AGV cubre las series que se indican a continuación; compruebe in situ cuál de los dos conectores tiene en su cabina.

Claas:

  • Claas XERION: (1997 - presente)
  • Serie Claas LEXION (cosechadora)
  • Serie Claas TUCANO (cosechadora)
  • Serie Claas MEDION (cosechadora)
  • Serie Claas AVERO (cosechadora)
  • Serie Claas MEGA (cosechadora)
  • Serie Claas DOMINATOR (cosechadora)
  • Serie Claas TRION (cosechadora)
💡
Información de interés: La conexión de 8 pines se encuentra en la cabina. Claas también ofrece una versión de 7 pines (JDC529A) para estas máquinas; cuál de las dos necesita depende de la configuración de su máquina. Compruebe primero qué conexión tiene en su máquina antes de realizar el pedido.

Contenido del embalaje

  • 1x Jaltest (JDC530A) | Claas 8-pins OBD - 16-pins OBD2 Cable adaptador | Vehículo agrícola

Especificaciones técnicas

Especificación Descripción
Marca Jaltest (Cojali)
Número de referencia JDC530A
Tipo Cable adaptador
Aplicación Cosechadoras Claas y Xerion (conexión de 8 pines)
Conexión lado vehículo 8-pins OBD
Conexión lado interfaz 16-pins OBD2
Unidades de control ADM 2 y ADM 3, VBM y XIF, MR, ECM Caterpillar 3126 B / C-6.6 / C-9 / C-9.3 / C-13, EHS, GDM, TCU, VDC, ACU, SAM, RTR, RSM, GUA, YMM, SCR/DEF y SCR Bluetec, ATP, ESM, EHC, HYD, OPM, EXT y WLP
Segmento Vehículo agrícola
Módulo Jaltest Jaltest AGV (vehículos agrícolas)
Necesario para utilizar Jaltest Link con licencia de software válida
