Jaltest  |  SKU: JDC519A

Jaltest (JDC519A) | Cable adaptador Claas/Renault 4+4 pines OBD – 16 pines OBD2 | Vehículo agrícola

€168,95 incl.
€139,63 excl.

Garantía directa a través de AsTools

Tramitamos los casos de garantía directamente, de forma rápida y sin intermediarios del fabricante. Gracias a nuestro propio almacén de repuestos y experiencia técnica, generalmente podemos ayudarle de inmediato. Solo en casos excepcionales enviamos el producto al proveedor.

2 años de garantía en todos los productos

Al igual que todos nuestros productos, este artículo se suministra con 2 años de garantía de fábrica. De esta forma, usted dispone de cobertura garantizada en cuanto a calidad y servicio a largo plazo.

Devoluciones sencillas

Puede solicitar su devolución fácilmente a través de su cuenta. Le enviaremos la etiqueta de devolución por correo electrónico. Los gastos de envío de la devolución corren por su cuenta.

Servicio de atención al cliente profesional

Nuestros expertos están listos para ayudarle de forma rápida y profesional, tanto en línea como en nuestra tienda física. ¿Tiene alguna pregunta? ¡No dude en ponerse en contacto con nosotros!

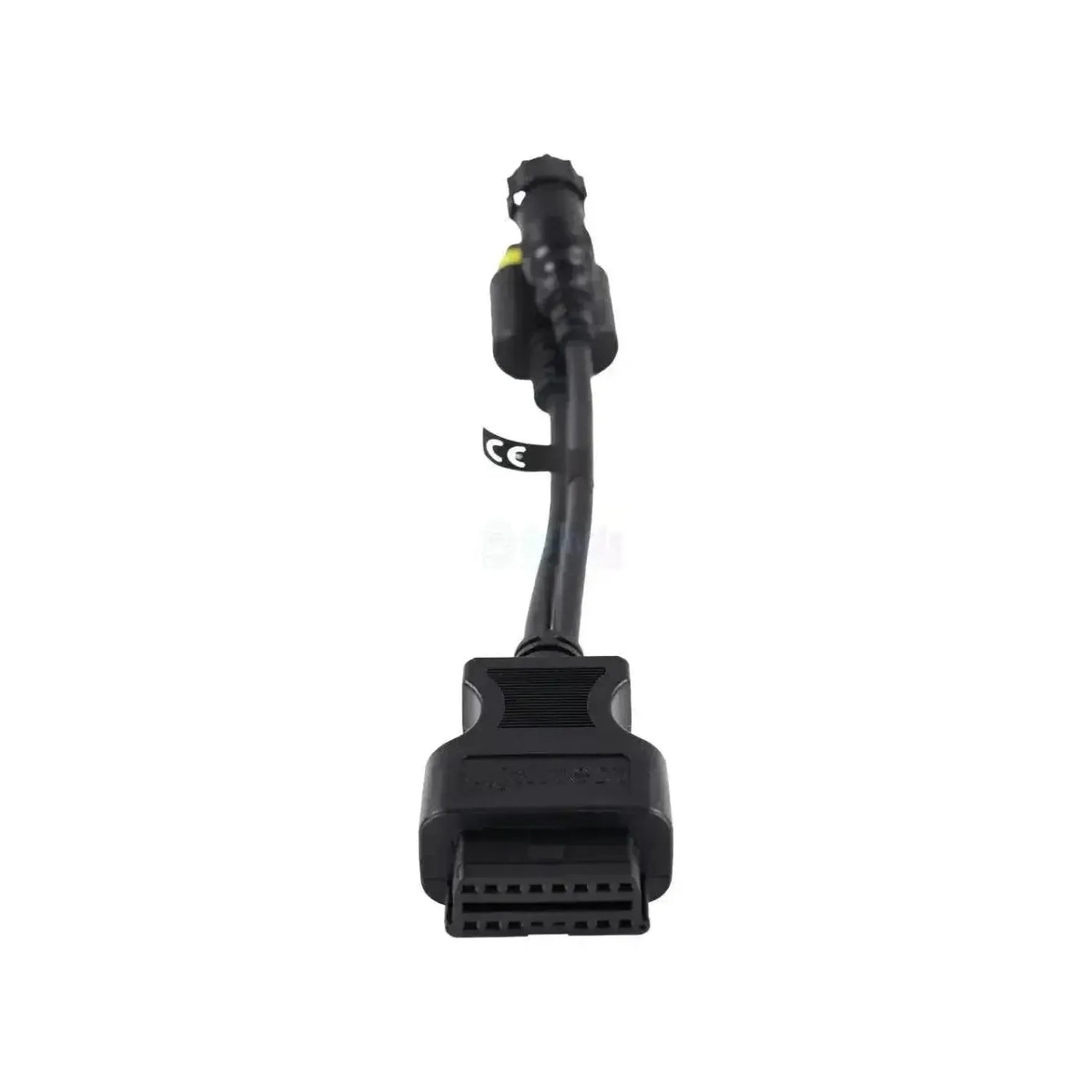

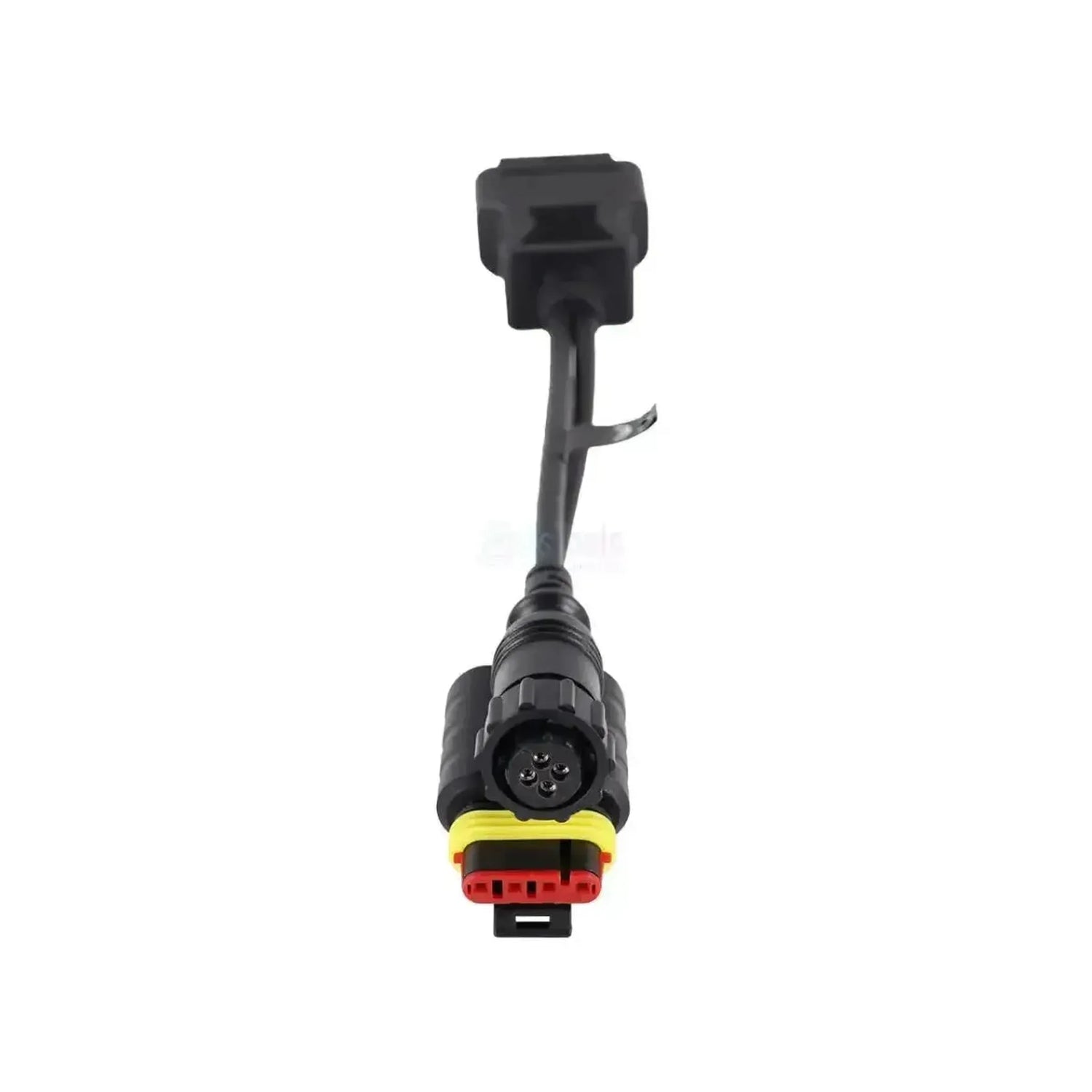

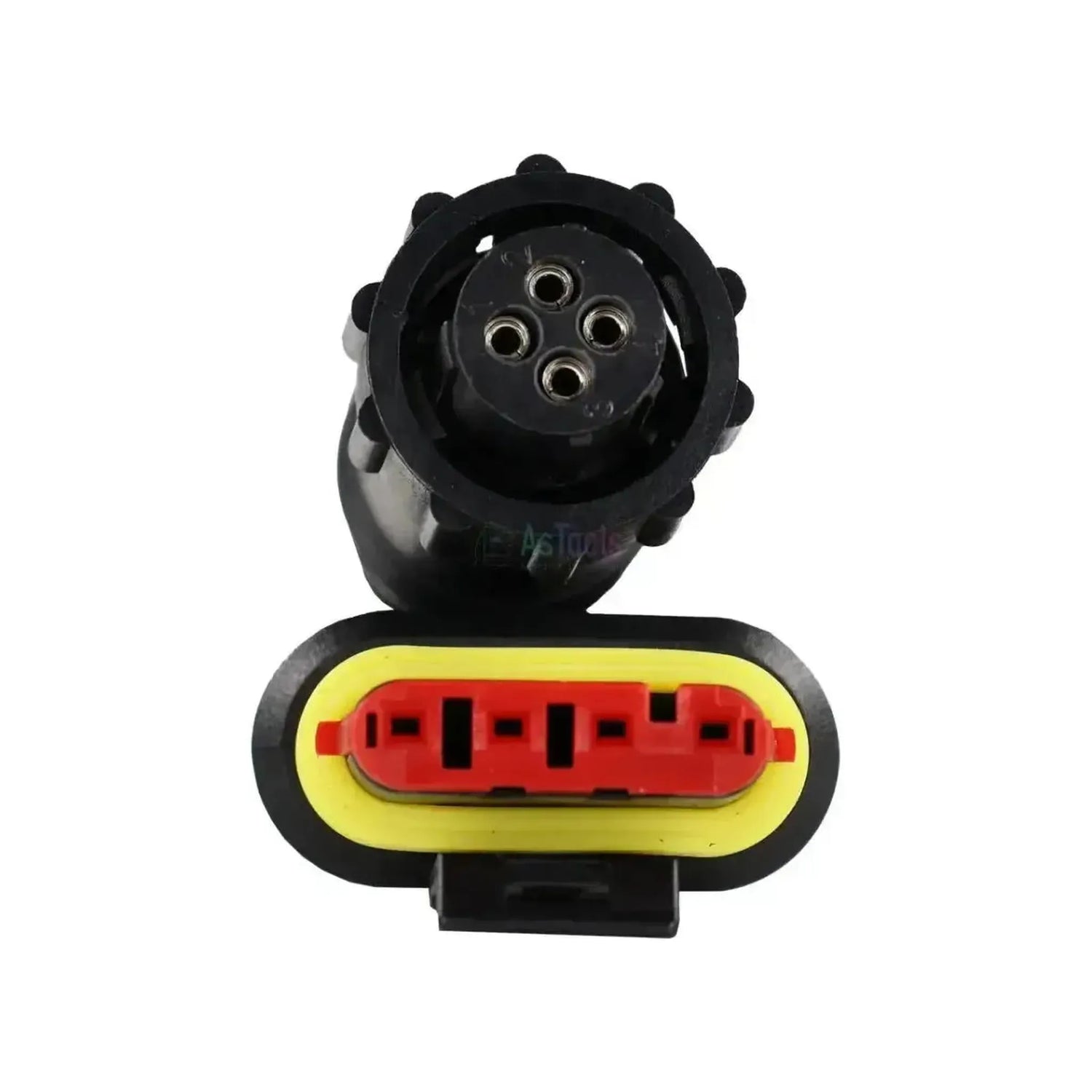

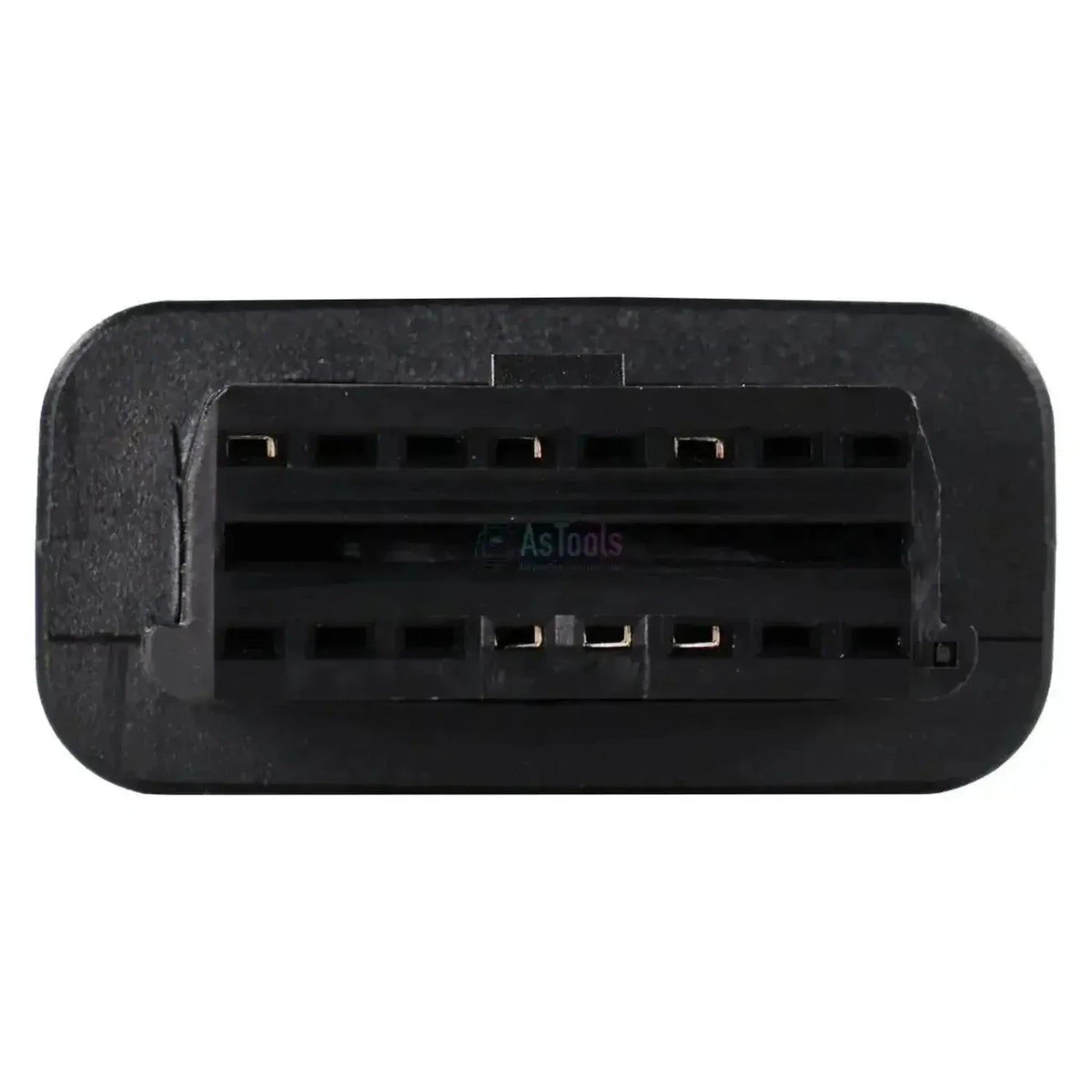

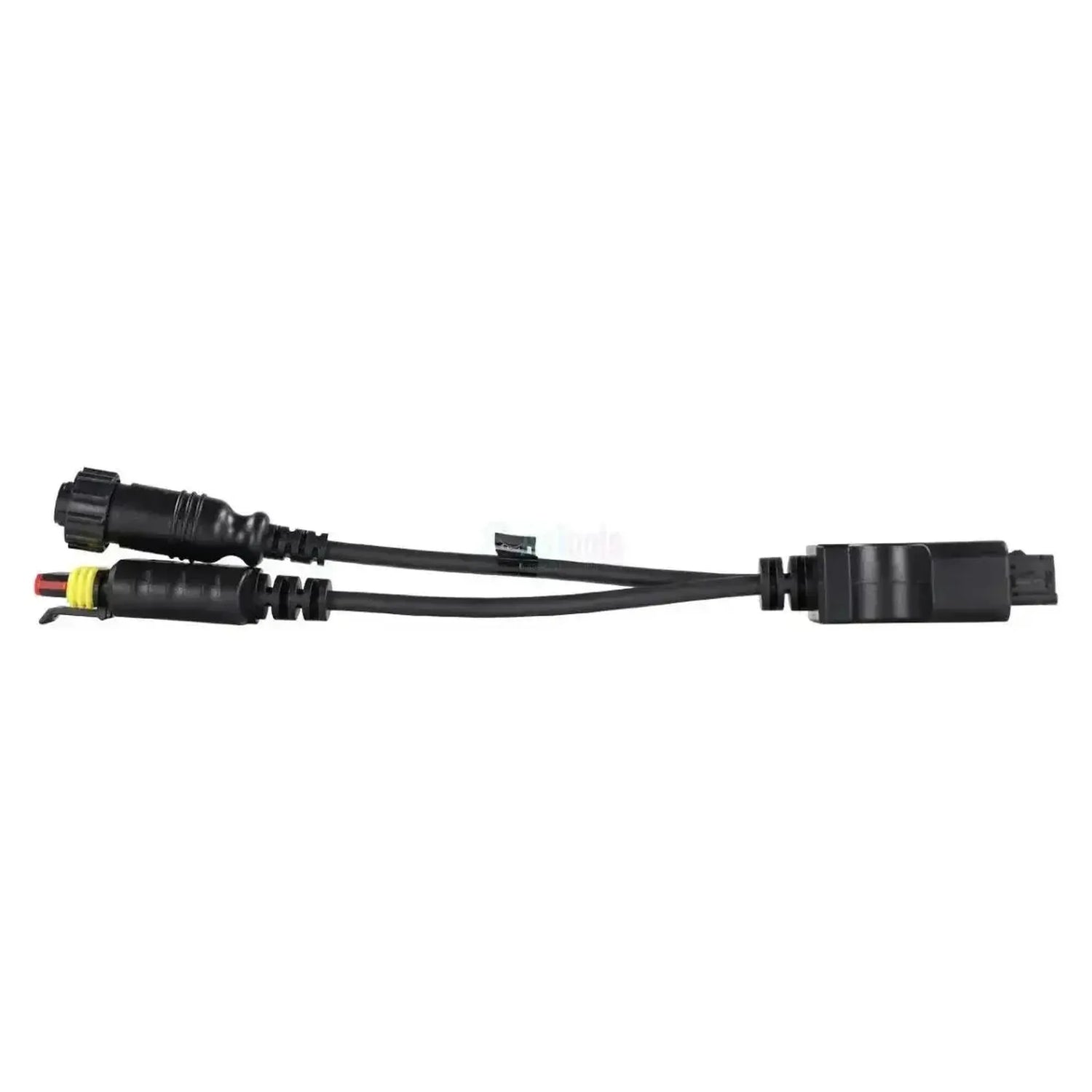

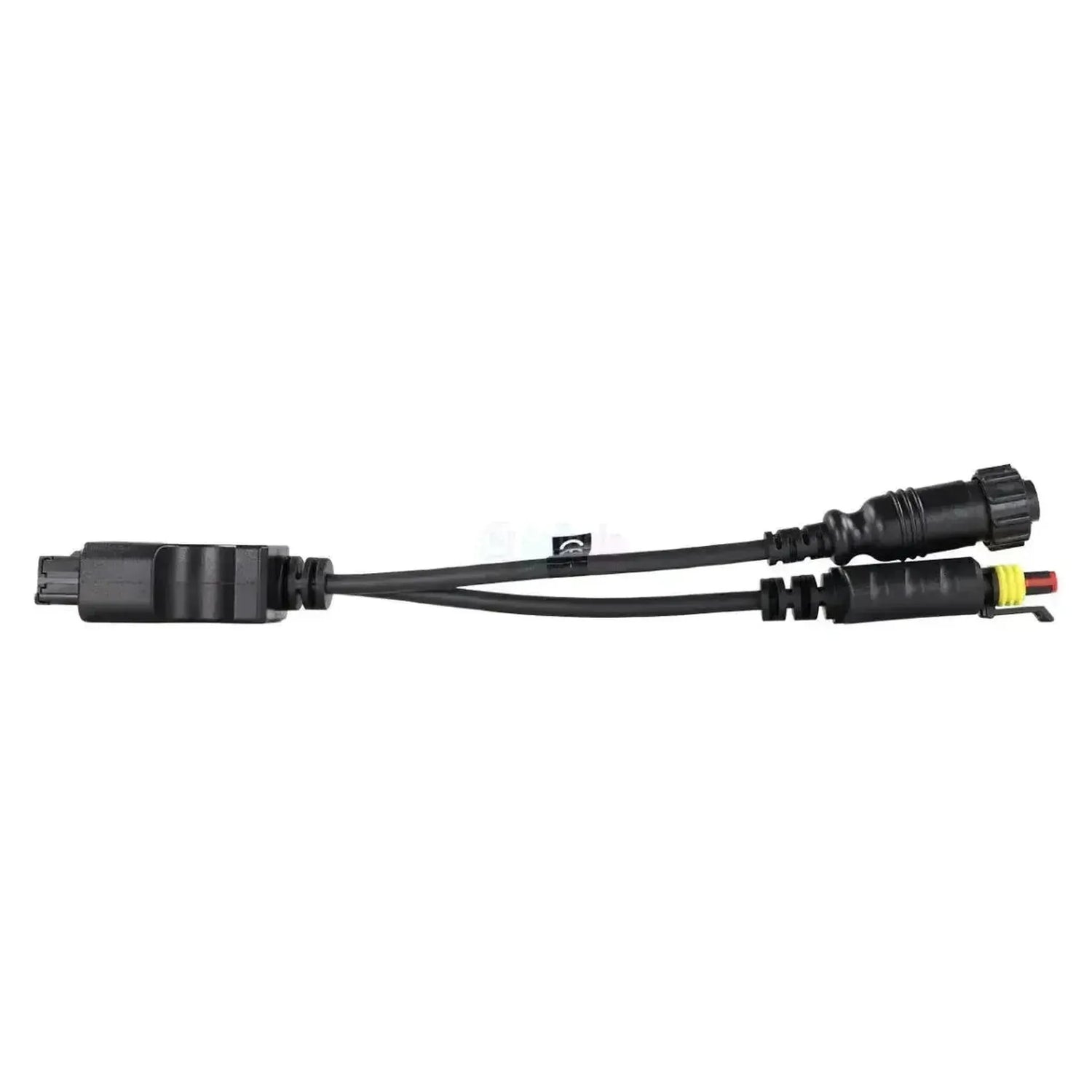

El Jaltest JDC519A conecta el puerto de diagnóstico de tractores Claas y Renault con su equipo Jaltest y se divide en el lado de la máquina en dos ramales de cuatro pines cada uno. El primer ramal es un conector plano de 4 pines con un alojamiento de contacto rojo, una arandela de sellado amarilla y un clip de bloqueo negro encima. El segundo ramal es un conector redondo de 4 pines, completamente negro, con un anillo de acoplamiento estriado y cuatro contactos en forma de rombo. El lado de la interfaz es el OBD2 de 16 pines; el cable mide 28 a 30 cm.

Con este acoplamiento, el software Jaltest accede a la unidad de control del motor DE-10 con bomba inyectora de succión radial, cuatro controles de caja (QUADRISHIFT/TWINSHIFT, REVERSHIFT-B41, EHM 24 y TRAX), el accionamiento de válvulas ELECTROPILOT, los dispositivos de elevación TCE y el cuadro de instrumentos DBD2. Los intervalos de mantenimiento en estos tractores se gestionan exclusivamente a través del DBD2; en los controles del motor y la caja no están disponibles. El cable es compatible con Jaltest Link V8.1 y V9 y forma parte de Jaltest AGV (vehículos agrícolas).

VENTAJAS

✔Los dos ramales van en el mismo cable: El conector plano con alojamiento de contacto rojo y el conector redondo negro se conectan en el conector OBD2 de 16 pines.
✔Alcanza la unidad de control del motor DE-10 (Level 12 - Tier 2/Stage II) con bomba de inyección radial de las series ARES y CELTIS.
✔Múltiples variantes de caja de cambios con la misma cobertura: QUADRISHIFT/TWINSHIFT, REVERSHIFT-B41 (Autotronic 5 y Drivetronic 3B), EHM 24 y TRAX (CAN).
✔También la hidráulica y el cuadro de instrumentos: ELECTROPILOT, TCE 15/25/35, TCE15T, TCE 6 y el DBD2, a través del cual puede consultar los intervalos de mantenimiento.

PUNTOS IMPORTANTES

✕El dispositivo de elevación TCE9 del CELTIS figura en la lista de cobertura, pero no ofrece funciones de diagnóstico.
✕Los intervalos de mantenimiento en esta serie se consultan a través del panel de instrumentos DBD2; no están disponibles en las unidades de control del motor y la caja de cambios.
✕Solo para la conexión de 4+4 pines ; la misma familia de tractores también está disponible con un conector de diagnóstico de 14 pines, para el cual el JDC525A es lo que se refiere.
✕El lado de la máquina está fijo en estos dos conectores: Un conector plano de 4 pines y un conector redondo de 4 pines. Si la forma difiere en su tractor, este cable no será compatible.

Aplicaciones y funcionalidades

A través de esta conexión de 4+4 pines accede con el software Jaltest a las unidades de control del tractor. Las unidades disponibles varían según la serie y versión: Los modelos ARES y CELTIS tienen un control de transmisión diferente al de los NECTIS. La siguiente relación procede de la cobertura Claas y Renault de Jaltest AGV.

Unidades de control a las que puede acceder

  • DE-10 (Level 12 - Tier 2/Stage II), control del motor con bomba de inyección radial: El control del motor de las series ARES y CELTIS, con códigos de fallo, valores de medición y datos de la ECU.
  • QUADRISHIFT / TWINSHIFT, control de transmisión: El control de transmisión de la serie ARES.
  • REVERSHIFT-B41 (Autotronic 5) y REVERSHIFT-B41 (Drivetronic 3B), control de transmisión: Los controles de transmisión de los CELTIS.
  • EHM 24, TRAX y TRAX (CAN), control de transmisión: Los controles de transmisión de la serie NECTIS.
  • ELECTROPILOT, hidráulica: El panel de control de las válvulas hidráulicas externas.
  • TCE 15/25/35, TCE15T y TCE 6, hidráulica: Los sistemas electrónicos de elevación.
  • DBD2, panel de instrumentos: El cuadro de mandos, con acceso a los intervalos de mantenimiento.

Lo que puede hacer

  • Leer y borrar códigos de error: Leer la memoria de fallos de la unidad de control con la descripción de la avería, y vaciarla después de la reparación.
  • Ver valores de medición: Los valores actuales de los sensores de la unidad de control, con la posibilidad de establecer límites de alarma para valores fuera del rango normal.
  • Consultar mantenimiento: Solicitar los intervalos de mantenimiento y registrar los trabajos realizados en un informe. Disponible en esta serie a través del panel de instrumentos DBD2.

Vehículos y aplicaciones compatibles

Lo determinante es el conector, no el modelo. Este cable se adapta a cualquier tractor de la línea Renault Agriculture y a los modelos posteriores de Claas que disponen del conector plano y del conector redondo de 4 pines uno al lado del otro. Las siguientes series están cubiertas por Jaltest AGV; la versión de 14 pines de la misma familia no está incluida.

Claas / Renault:

  • ARES 5X0-6X0 / 5X6-6X6 / 5X7-6X7: (1996 - 2009)
  • ARES 7X0 / 7X5: (1996 - 2005)
  • ARES 8X5 / 8X6 (816, 826, 836): (2002 - 2005)
  • ATLES 9X5-9X6 (926, 936, 946): (2000 - 2015)
  • CELTIS: (2003 - 2008)
  • CERES: (1993 - 2003)
  • CERGOS: (1998 - 2004)
  • NECTIS: (2004 - 2014)
💡
Bueno saberlo: El lado de la máquina consta de dos conectores en la cabina que se distinguen por su forma: Un conector plano con portacontactos rojo y sellado amarillo y un conector redondo negro con anillo de acoplamiento estriado. La misma familia de tractores también viene equipada con un conector de 14 pines (JDC525A). Compruebe en el tractor qué conexión tiene instalada antes de realizar su pedido.

Contenido del embalaje

  • 1x Jaltest (JDC519A) | Claas/Renault 4+4-pins OBD – 16-pins OBD2 Cable adaptador | Vehículo agrícola

Especificaciones técnicas

General

La marca del cable o del adaptador. Normalmente debe coincidir con la marca de su equipo de diagnosis.Marca
Jaltest
El tipo de producto: un cable adaptador suelto, un adaptador sin cable o un juego completo.Tipo de producto
Cable adaptador
En qué tipos de vehículos o máquinas puede usar el cable. Así comprueba rápidamente si se adapta a lo que llega a su taller.Tipos de vehículo
  • Maquinaria agrícola

Compatibilidad

Con qué marca de equipo de diagnosis funciona el cable. Un cable de una marca normalmente no sirve para un equipo de otra marca.Equipo de diagnosis compatible
  • Jaltest
En qué versión de la interfaz Jaltest Link encaja el cable. Algunos cables solo funcionan con la V9 más reciente.Versión de Jaltest Link
  • Link V8.1
  • Link V9
Qué módulo Jaltest necesita para usar el cable. Sin la licencia adecuada, el cable no funciona.Módulo de software Jaltest
  • AGV agricultura

Conexiones

El conector que se enchufa en el puerto de diagnosis del vehículo o de la máquina. Debe encajar exactamente.Conector del lado del vehículo
OBD de 4+4 pines
El conector del lado de su equipo de diagnosis o interfaz. Normalmente un conector OBD2 de 16 pines.Conector del lado del equipo
OBD2 de 16 pines

Funciones de diagnosis

Puede ver los valores reales de los sensores con el vehículo en marcha. Útil para localizar averías.Ver datos en tiempo real

Dimensiones y peso

Número de referencia
JDC519A

Otras especificaciones

Aplicación
Claas y Renault Agriculture con conexión de diagnóstico 4+4-pins
Longitud
28 a 30 cm
Unidades de control
DE-10 (motor), QUADRISHIFT/TWINSHIFT, REVERSHIFT-B41, EHM 24 y TRAX (transmisión), ELECTROPILOT, TCE 15/25/35, TCE15T y TCE 6 (hidráulica), DBD2 (cuadro de instrumentos)
