Jaltest  |  SKU: JDC534A

Jaltest (JDC534A) | Cable adaptador CNH CE/FPT 9 pines OBD - 16 pines OBD2 | Motor de combustión

€127,95 incl.
€105,74 excl.

Garantía directa a través de AsTools

Tramitamos los casos de garantía directamente, de forma rápida y sin intermediarios del fabricante. Gracias a nuestro propio almacén de repuestos y experiencia técnica, generalmente podemos ayudarle de inmediato. Solo en casos excepcionales enviamos el producto al proveedor.

2 años de garantía en todos los productos

Al igual que todos nuestros productos, este artículo se suministra con 2 años de garantía de fábrica. De esta forma, usted dispone de cobertura garantizada en cuanto a calidad y servicio a largo plazo.

Devoluciones sencillas

Puede solicitar su devolución fácilmente a través de su cuenta. Le enviaremos la etiqueta de devolución por correo electrónico. Los gastos de envío de la devolución corren por su cuenta.

Servicio de atención al cliente profesional

Nuestros expertos están listos para ayudarle de forma rápida y profesional, tanto en línea como en nuestra tienda física. ¿Tiene alguna pregunta? ¡No dude en ponerse en contacto con nosotros!

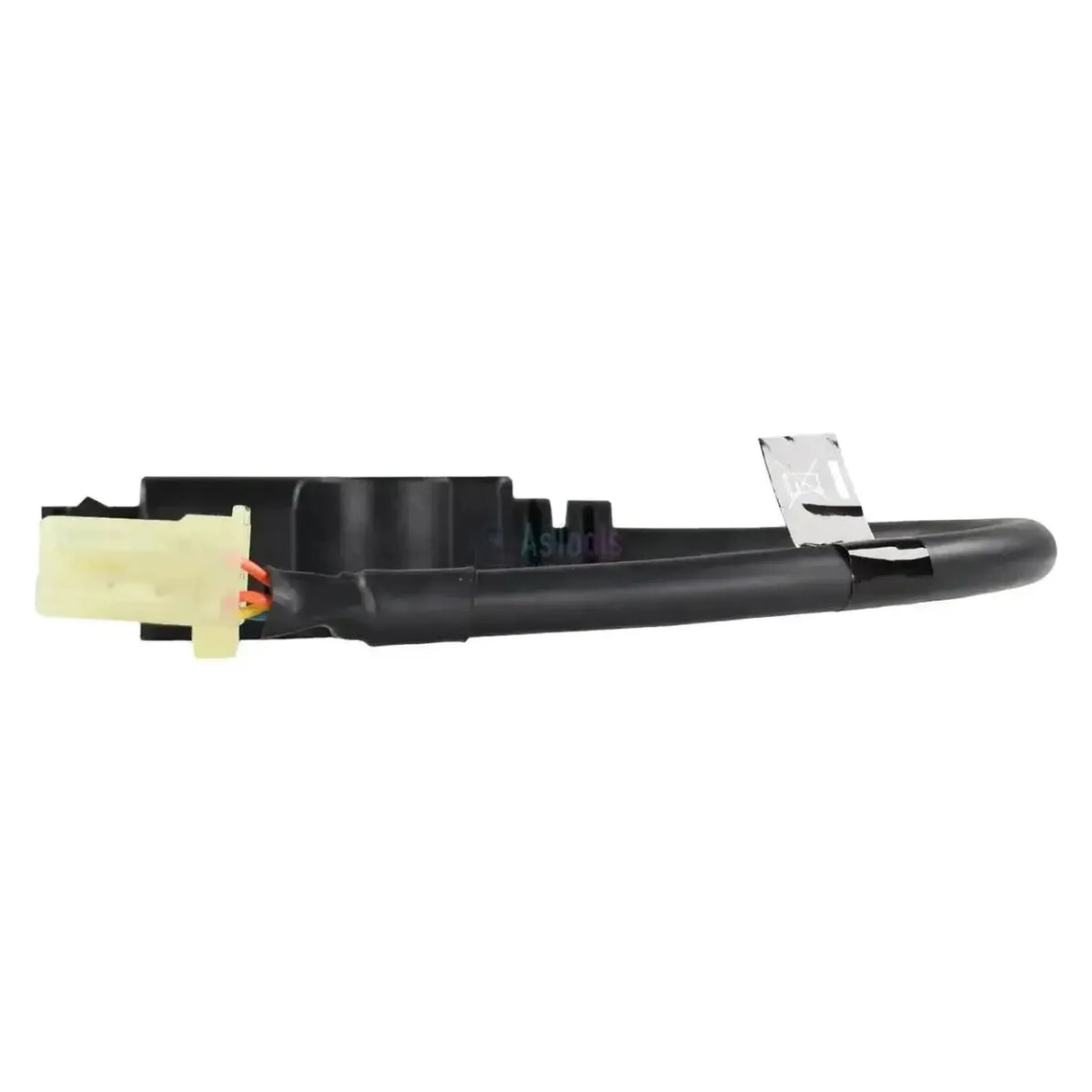

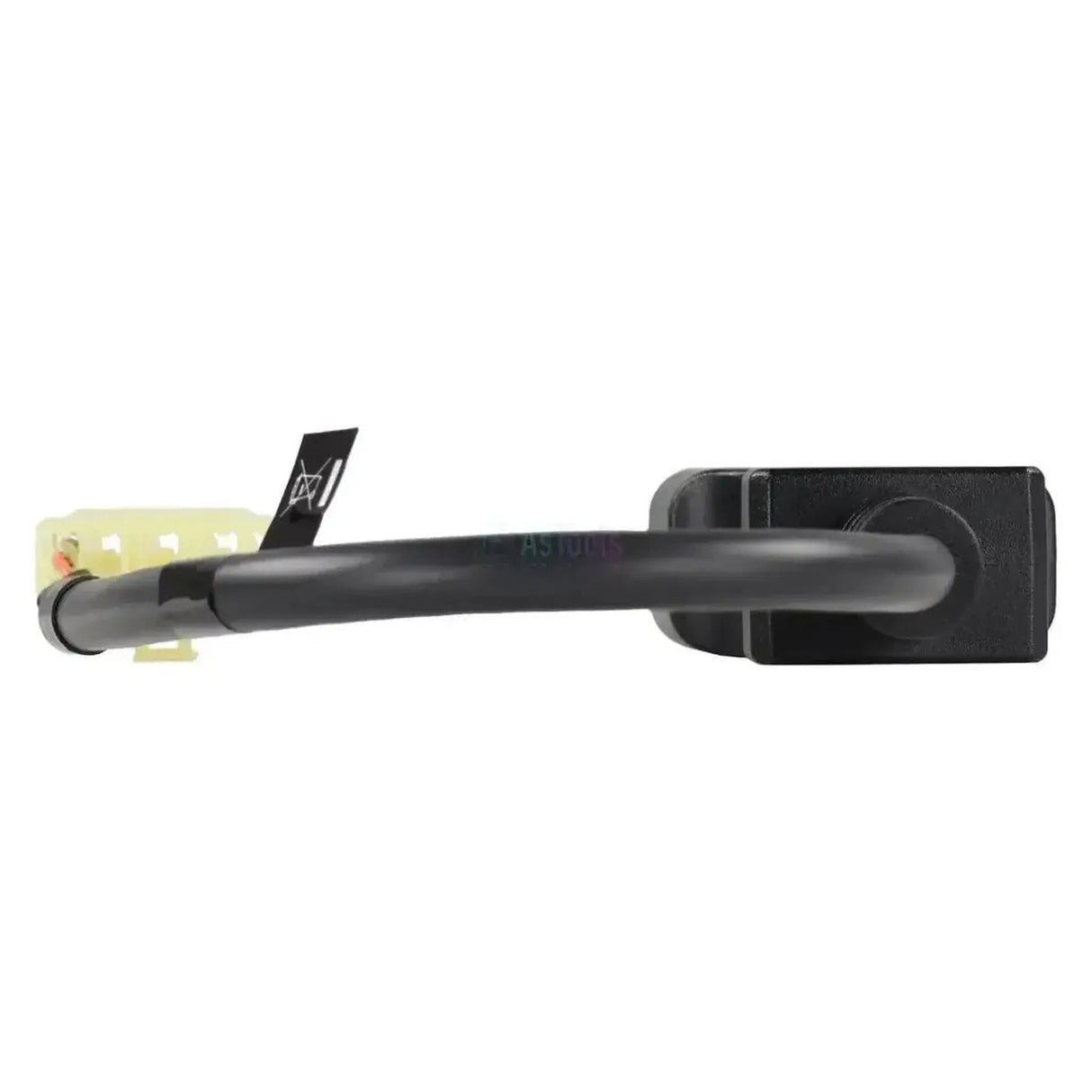

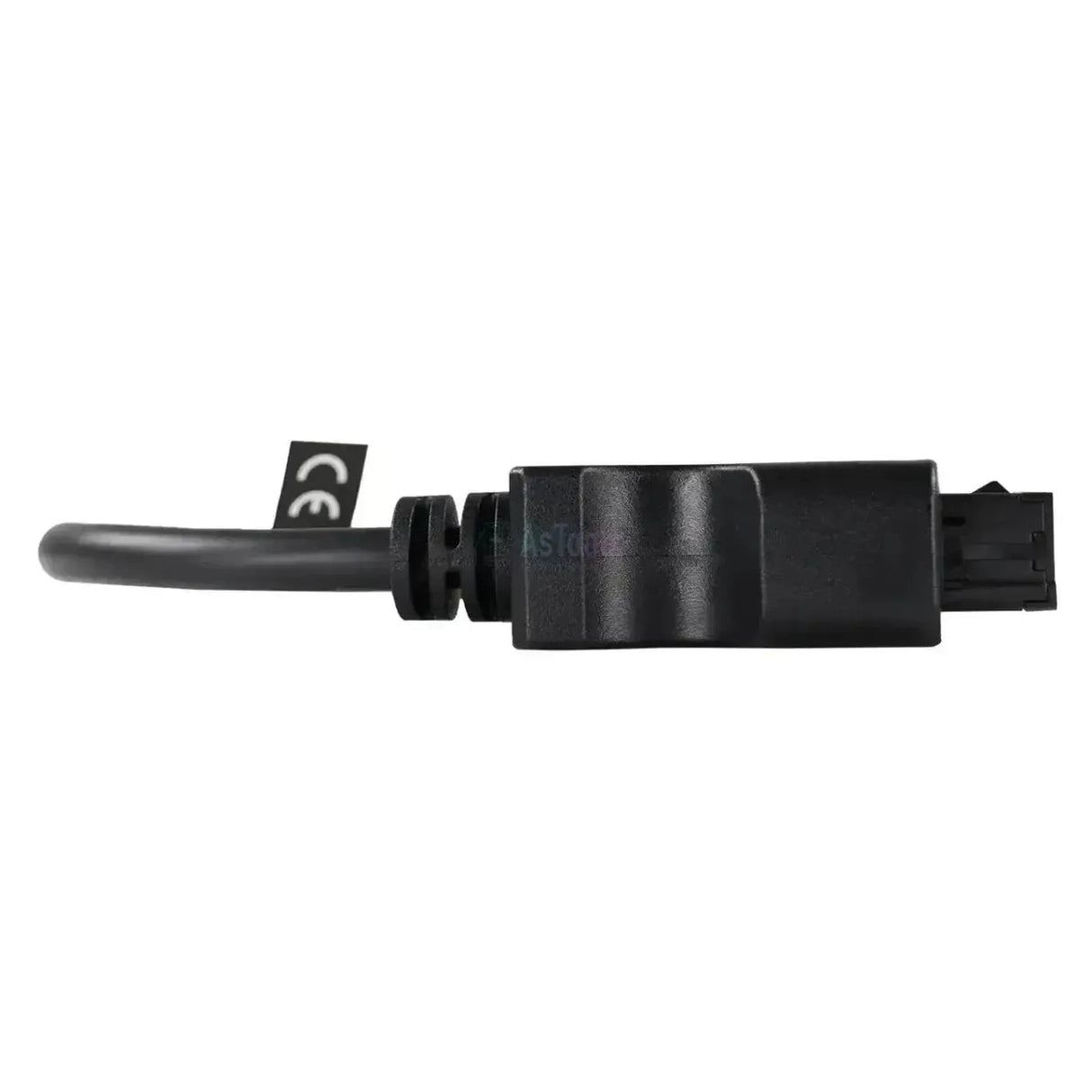

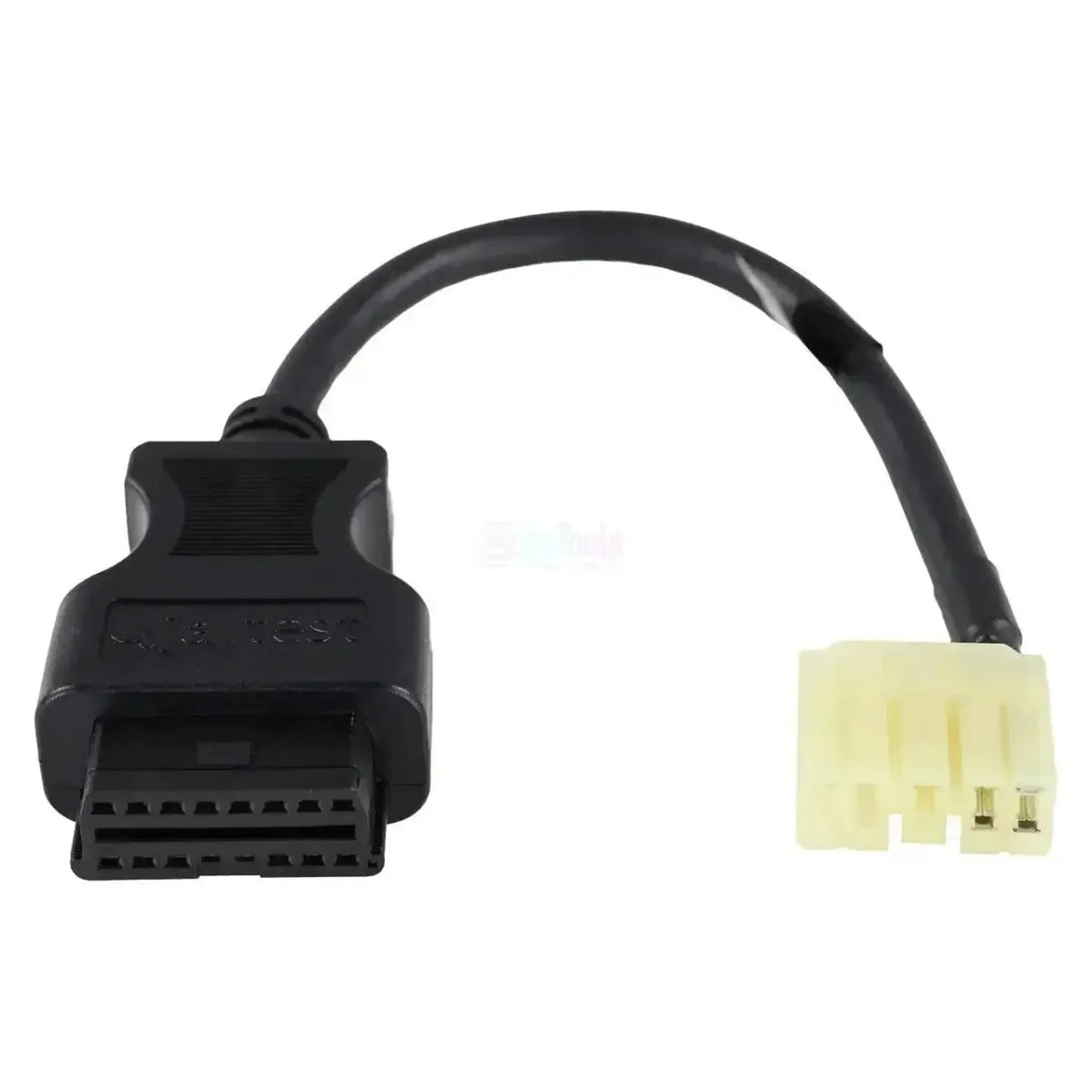

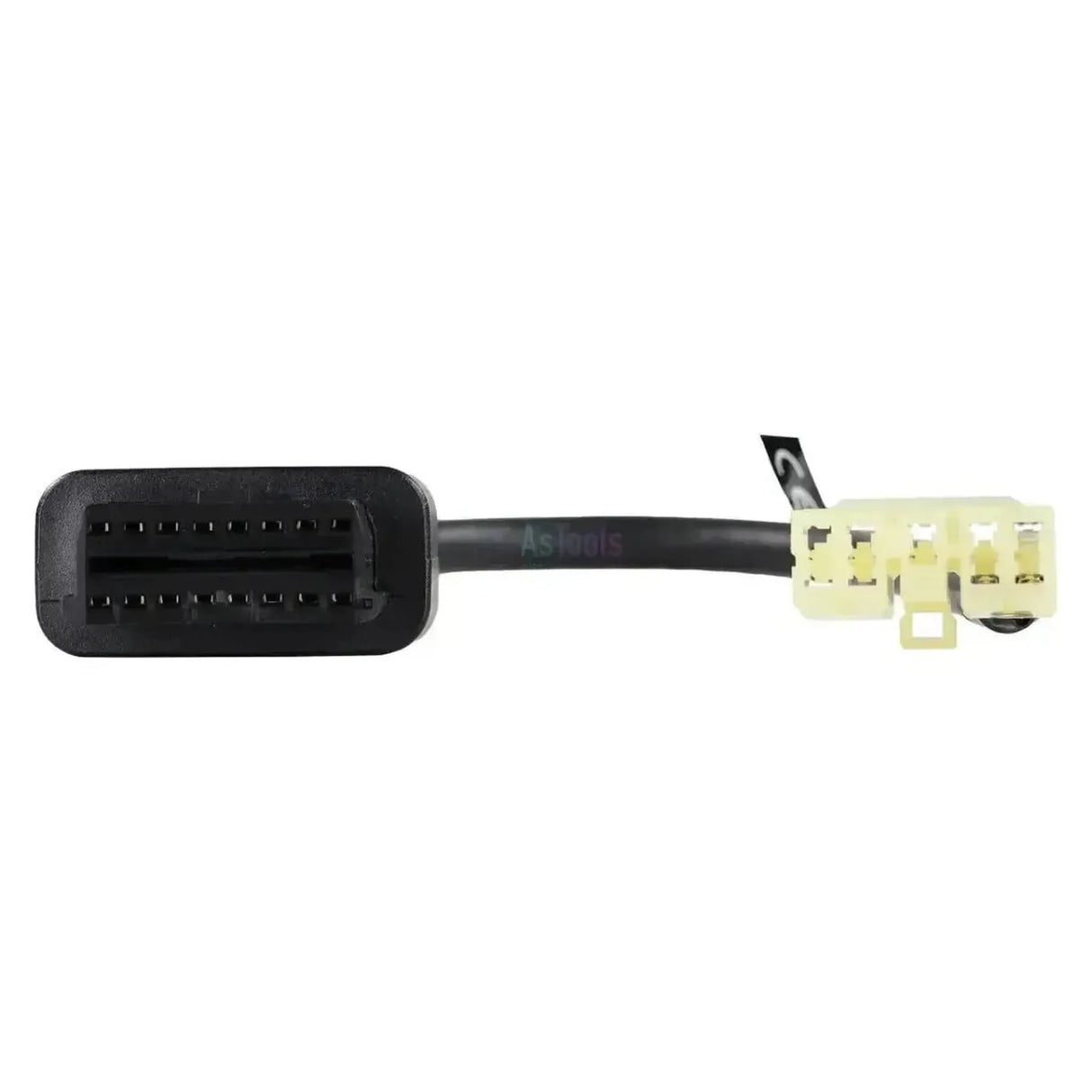

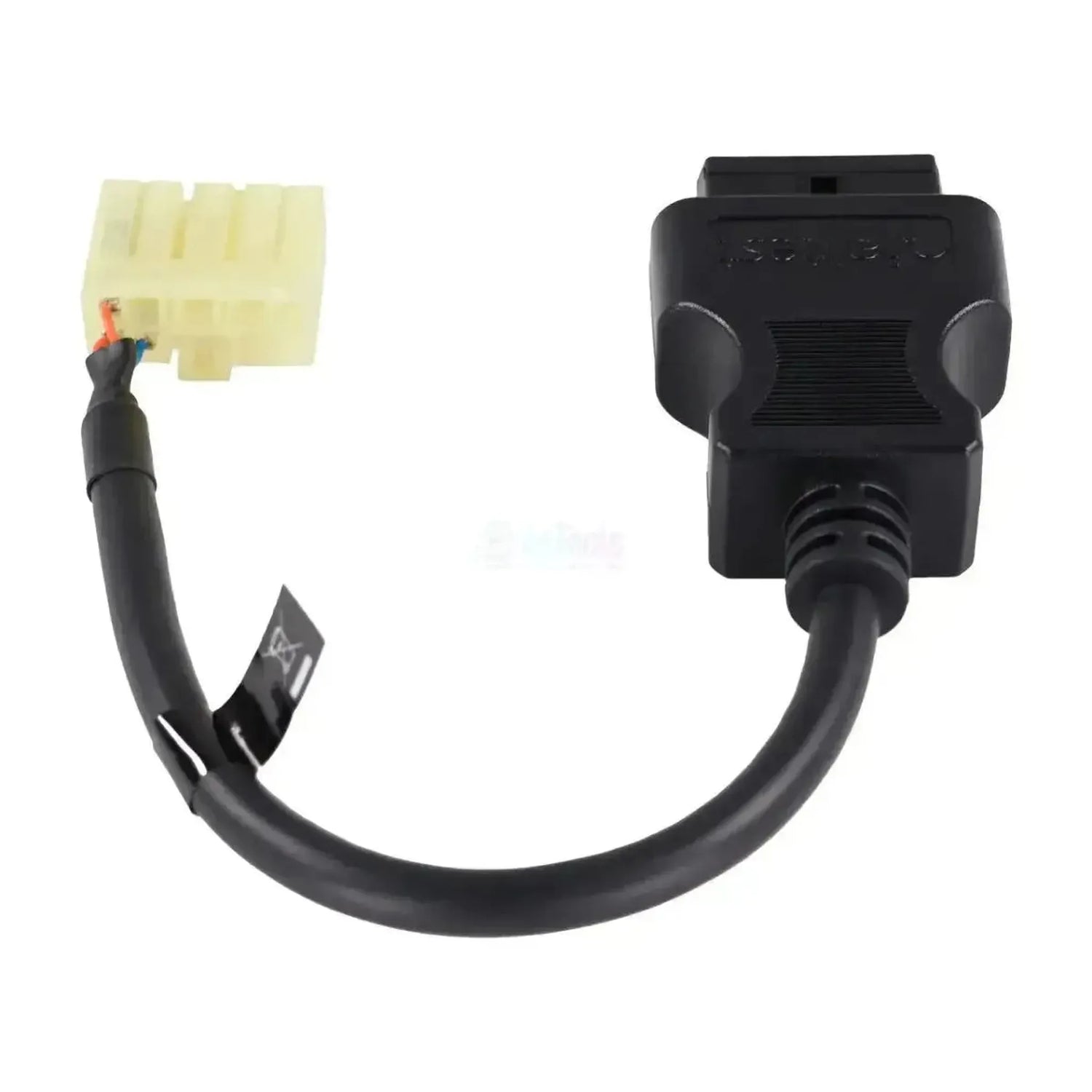

El Jaltest JDC534A conecta el conector de diagnóstico de 9 pines de los motores FPT en maquinaria de construcción CNH con una interfaz estándar OBD2 de 16 pines. El lado de la máquina no es un conector redondo, sino una carcasa rectangular de plástico blanco lechoso con nueve posiciones y un tirador de alivio de tensión negro en el cable. Este conector pertenece a la unidad de control del motor y se encuentra en el compartimento del motor, no en el diagnóstico estándar de la máquina. Dado que el motor procede del programa FPT, encontrará el mismo conector en maquinaria de construcción de New Holland CE, Fiat Kobelco y Q&K. El cable mide 28 a 30 cm.

Detrás de este único conector se encuentran las unidades de control de motor FPT que Jaltest cubre bajo IVECO-FPT: EDC 7 C1 y EDC 7 UC31, EDC 16 C39, EDC 17 CV41 + Denox 2.2 y EDC MD1 CE101, además del sistema de dosificación de AdBlue Denoxtronic 2.1. El alcance funcional aumenta con la generación: las acciones adicionales solo están disponibles en las dos unidades más recientes, y en EDC 16 C39 y EDC 7 C1 también faltan los intervalos de mantenimiento. El cable se incluye en Jaltest OHW (maquinaria de construcción y terreno).

VENTAJAS

✔Accede a la unidad de control del motor FPT en maquinaria de construcción CNH, donde el conector específico de la máquina no encaja.
✔Alcanza las unidades de control FPT que Jaltest cubre, desde EDC 7 y EDC 16 hasta EDC 17 y EDC MD1.
✔También lee el sistema de dosificación AdBlue Denoxtronic 2.1 si el motor está equipado con él.
✔Compatible con máquinas de varias marcas de la misma familia: New Holland CE, Fiat Kobelco y Q&K.

PUNTOS IMPORTANTES

✕El conjunto de funciones varía según la generación del motor: Las acciones adicionales están disponibles solo en EDC 17 CV41 + Denox 2.2 y EDC MD1 CE101; en EDC 16 C39 y EDC 7 C1 también faltan los intervalos de mantenimiento.
✕El cable es específico del motor: La hidráulica y el resto de controles de la máquina tienen su propia conexión de diagnóstico.
✕Solo para el conector CNH de 9 pines rectangular blanco lechoso: Las máquinas con conexión FPT de 19 pines requieren el JDC526A.
✕No es la conexión Deutsch de 9 pines J1939: Esta es redonda y verde, y se conecta a través del JDC217.9.

Aplicaciones y funcionalidades

A través de esta conexión, accede con el software Jaltest a la unidad de control del motor FPT en la máquina de construcción. El alcance funcional aumenta según la generación de la unidad de control. Las siguientes unidades proceden de la cobertura IVECO-FPT, donde Jaltest clasifica estos motores.

Unidades de control a las que puede acceder

  • EDC 7 C1 y EDC 7 UC31 (CAN y K Line): Las primeras generaciones de common rail de FPT.
  • EDC 16 C39, unidad de control del motor: La generación intermedia.
  • EDC 17 CV41 + Denox 2.2: La unidad de control con tratamiento de gases de escape integrado.
  • EDC MD1 CE101, unidad de control del motor: La generación actual, con el conjunto de funciones más completo.
  • Denoxtronic 2.1, tratamiento de gases de escape: El sistema de dosificación de AdBlue como sistema independiente en la cobertura.

Lo que puede hacer

  • Leer y borrar códigos de fallo: Leer la memoria de fallos de la unidad de control con la descripción de la avería y borrarla después de la reparación.
  • Ver valores de medición: Los valores actuales de los sensores en la unidad de control, con la posibilidad de establecer límites de alarma para valores fuera del rango normal.
  • Mantenimiento: Consultar los intervalos de mantenimiento del motor y registrar las tareas asociadas en un informe. Disponible en, entre otros, EDC 7 UC31 (CAN), EDC 17 CV41 + Denox 2.2 y EDC MD1 CE101.
  • Acciones adicionales: Los procedimientos adicionales que Jaltest ofrece para cada unidad de control, como funciones de reinicio y ajuste. Solo en EDC 17 CV41 + Denox 2.2 y EDC MD1 CE101.

Vehículos y aplicaciones compatibles

Lo que importa es el conector, no el modelo de la máquina. Este cable sigue al motor FPT en la máquina de construcción, por lo que el año de fabricación y el modelo de la máquina tienen poca relevancia. Jaltest cubre en IVECO-FPT entre otras las siguientes series de motores; la forma del conector indica si tiene el cable correcto.

CNH CE y FPT:

  • Serie N: N45 y N67 (F4)
  • Serie F: F1C (F1) y F34 y F36 (F5)
  • Serie Cursor: Cursor 8 y 9 (F2) y Cursor 10, 11, 13 y 16 (F3)
  • Integrado en máquinas de construcción de New Holland CE, Fiat Kobelco y Q&K
💡
Información útil: El conector de este cable es rectangular y blanco lechoso, no es un conector redondo. Si ve en su máquina un conector metálico redondo con un campo de pines muy denso, dispone de la conexión FPT de 19 pines y necesita el JDC526A . Compruebe la forma del conector en su motor antes de realizar el pedido.

Contenido del embalaje

  • 1x Jaltest (JDC534A) | Cable adaptador CNH CE/FPT 9 pines OBD - 16 pines OBD2 | Motor de combustión

Especificaciones técnicas

General

El fabricante del cable. Los cables Jaltest funcionan con los equipos de diagnosis de Jaltest.Marca
Jaltest (Cojali)
El tipo de cable. Un cable de diagnosis se conecta al conector de diagnosis; un cable de medición mide un componente por separado.Tipo de cable
Cable adaptador
El paquete de software de Jaltest al que pertenece el cable. Para utilizar el cable necesita una licencia de ese módulo.Módulo de software Jaltest
  • OHW maquinaria de obra

Conexiones

En qué versión de la interfaz de diagnosis Jaltest Link se puede utilizar el cable. No todos los cables funcionan en todas las versiones.Jaltest Link compatible
  • Jaltest Link V8.1
  • Jaltest Link V9
El conector del lado del equipo de diagnosis. Debe encajar en su interfaz o en su cable de diagnosis.Conexión del lado de la interfaz
OBD2 de 16 pines
La longitud del cable. Un cable más largo le da más espacio para trabajar.Longitud del cable
28 a 30 cm

Diagnóstico

Si puede no solo leer los códigos de avería, sino también borrarlos. En algunos sistemas solo es posible leerlos.Borrado de códigos de avería
Si puede ver los valores actuales de los sensores con el vehículo en marcha. Útil para localizar una avería.Valores en tiempo real

Uso

Número de referencia
JDC534A

Otras especificaciones

Aplicación
Motores FPT en máquinas de construcción CNH con conexión de diagnóstico de 9 pines
Conector lado máquina
Conector de plástico blanco lechoso rectangular de 9 pines
Unidades de control
EDC 7 C1 y EDC 7 UC31, EDC 16 C39, EDC 17 CV41 + Denox 2.2 y EDC MD1 CE101 (control del motor), Denoxtronic 2.1 (posprocesamiento de gases de escape)
