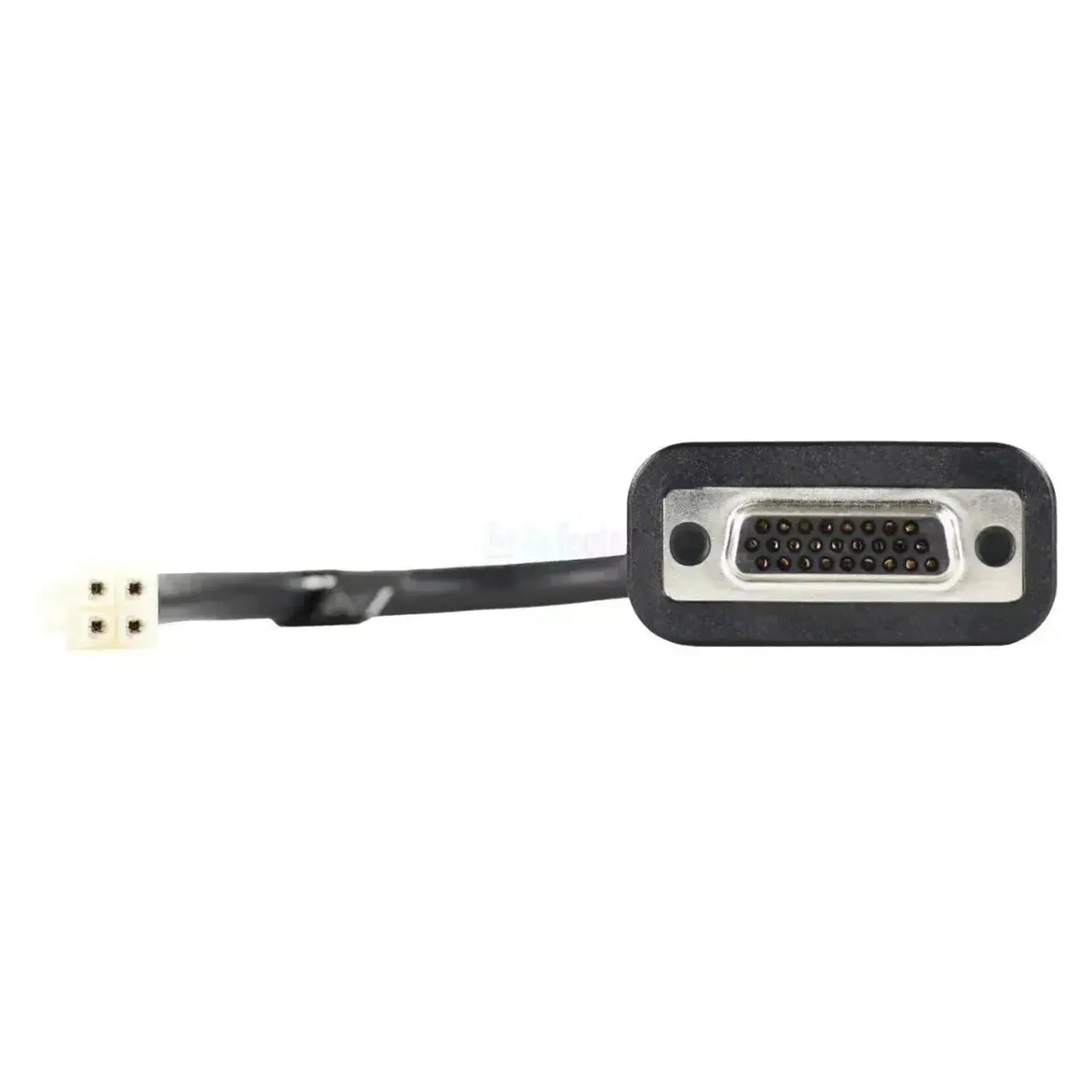

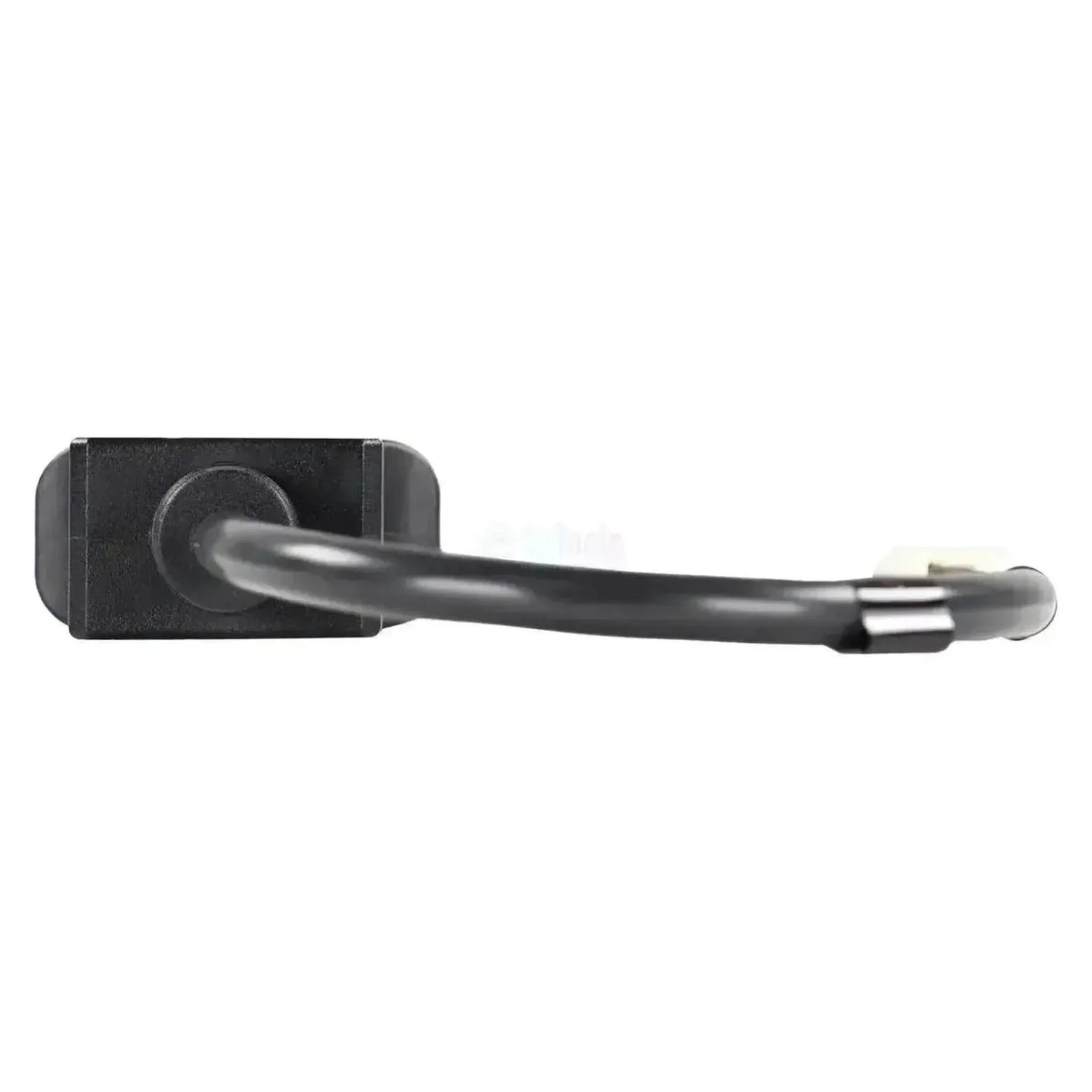

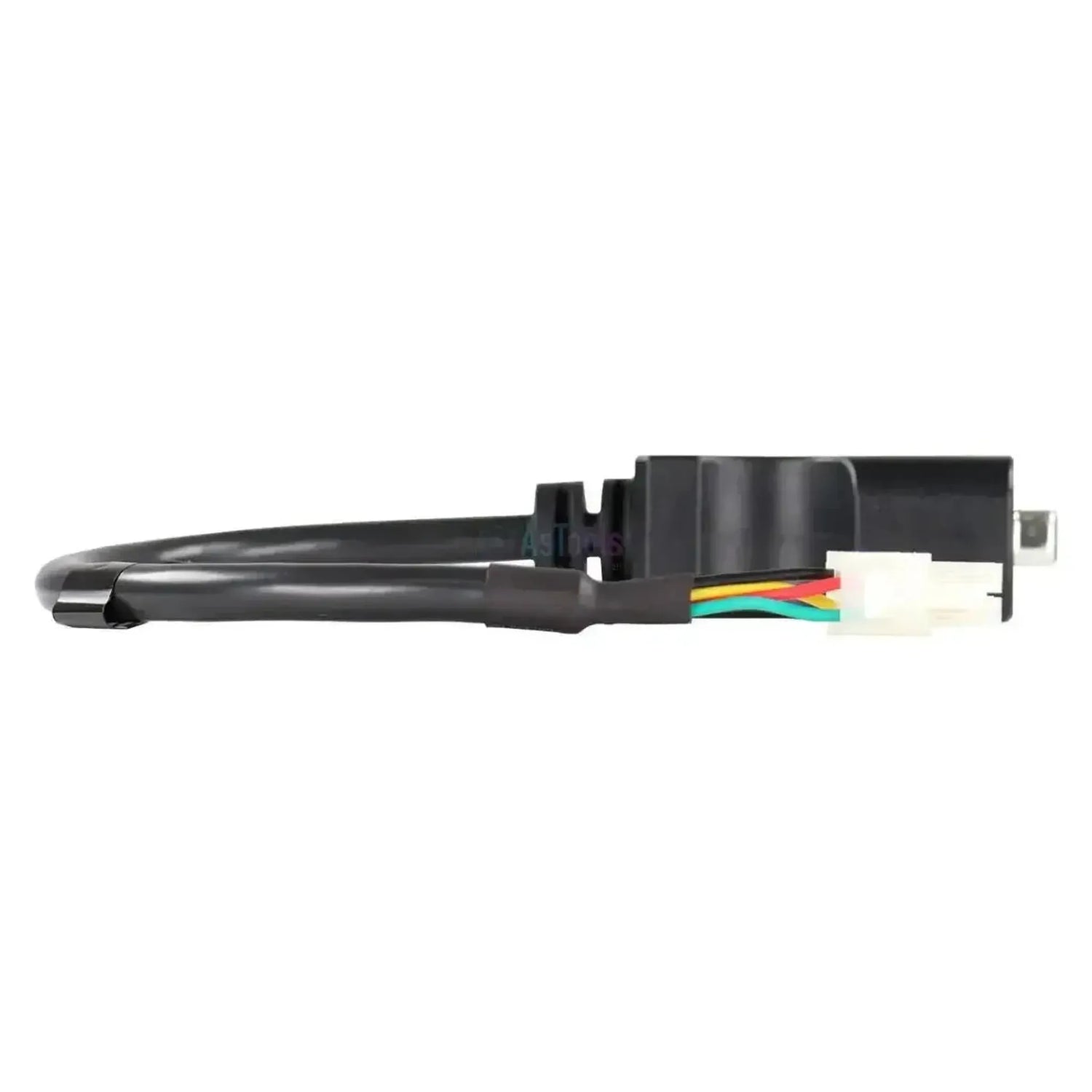

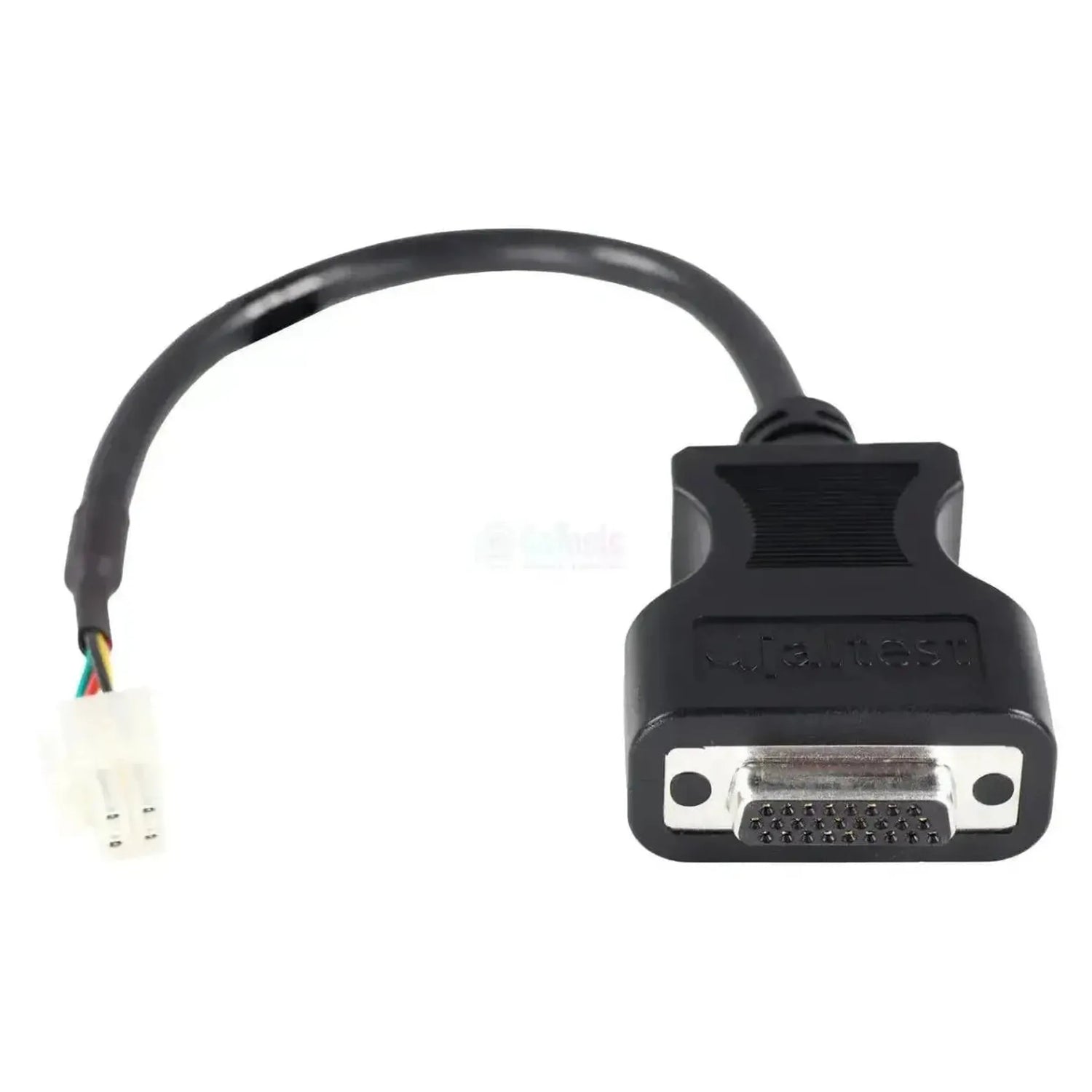

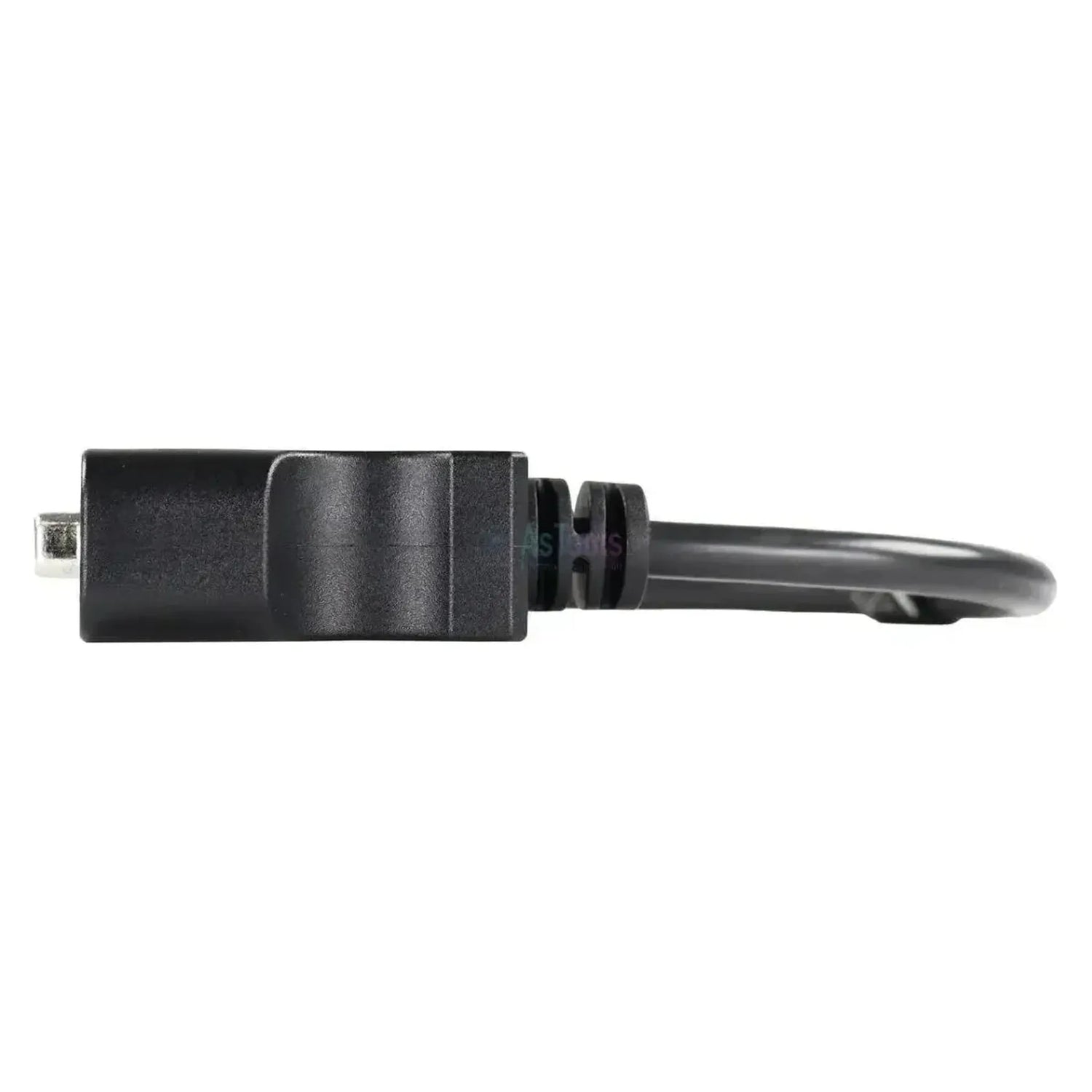

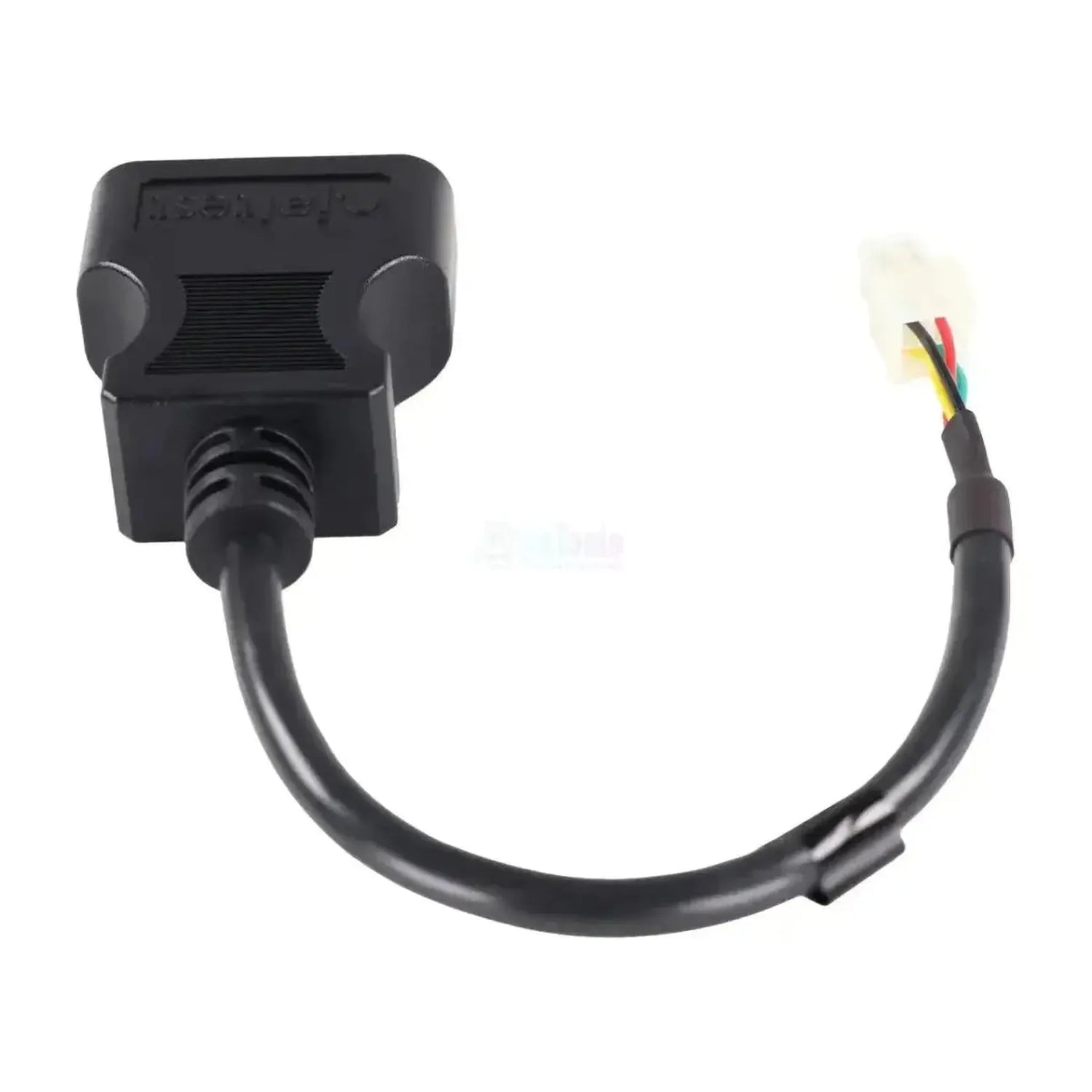

El Jaltest JDC566.9 es el cable de diagnóstico para los módulos de potencia Curtis en máquinas de tracción eléctrica; conecta el conector de diagnóstico de 4 pines del controlador Curtis a la entrada DB26 de 26 pines del Jaltest Link. Se trata de un cable continuo de 30 cm sin carcasa ni derivaciones: por un lado el conector DB26 que se inserta directamente en el Link, por el otro un conector blanco de 4 pines sin carcasa de bloqueo. El cable solo lleva una etiqueta CE.
Una vez establecida la conexión, el software Jaltest accede al controlador del motor que en carretillas elevadoras, transpalés y plataformas elevadoras controla los motores de tracción y elevación. Jaltest registra estos controladores en la cobertura MHE como Módulo de potencia (CPM), por serie individual, desde la 1212 hasta la 1243. Oficialmente, el cable se denomina Cable de diagnóstico para Curtis. En las series 1212, 1232 y 1236, la cobertura incluye códigos de fallo y valores de medición, además de la configuración de parámetros; en la 1243 el conjunto de funciones es diferente. El cable forma parte de Jaltest MHE (Material Handling Equipment).
VENTAJAS
CONSIDERACIONES
Aplicaciones y funcionalidades
A través de esta conexión accede con el software Jaltest al módulo de potencia Curtis de la máquina. Jaltest lista cada serie de controlador por separado en la cobertura.
Unidades de control a las que puede acceder
- Módulo de potencia (CPM), módulo de potencia: El módulo de potencia Curtis tal como aparece en la cobertura de Jaltest.
- Curtis 1212, 1220, 1228 y 1230: Las series para accionamientos más ligeros y funciones auxiliares.
- Curtis 1232, 1236 y 1243: Las series más robustas; en la 1243 el conjunto de funciones es diferente.
Lo que puede hacer
- Leer y borrar códigos de fallo: Leer la memoria de fallos del módulo de potencia y borrarla después de la reparación.
- Ver valores de medición: Los valores actuales de los sensores y entradas del controlador.
- Ajustar parámetros: En las series 1212, 1232 y 1236, entre otras, la lectura y modificación de la configuración está incluida en la cobertura.
- Monitorización de datos en tiempo real: Seguir los valores del controlador durante el funcionamiento en cifras y gráficos.
Vehículos y aplicaciones compatibles
Lo determinante es el controlador, no la marca de la máquina. Este cable corresponde a los módulos de potencia Curtis con conexión de 4 pines en máquinas de accionamiento eléctrico; compruebe in situ qué tipo de conexión tiene en su controlador.
Diferencia con la JDC569.9
La JDC566.9 y la JDC569.9 llevan la misma descripción en la documentación de Jaltest, pero son dos cables diferentes. Coinciden en ambos extremos: lado de la máquina con un conector Curtis de 4 pines, lado de la interfaz con el DB26 de 26 pines de la Link. La diferencia está en el medio. La JDC566.9 es un cable adaptador pasivo de 30 cm con un conector blanco de 4 pines suelto. El JDC569.9 dispone a mitad de recorrido de una caja soldada con electrónica en el cable, lleva la marcación solo 12/24 V y tiene el conector de 4 pines alojado en una carcasa de bloqueo negra . Coloque estas dos formas junto al conector de su controlador: la forma del conector y la presencia de la caja indican cuál de los dos corresponde.
Aplicación:
- Carretillas elevadoras eléctricas, transpalés de almacén y plataformas elevadoras con módulo de potencia Curtis
- Series Curtis incluidas en la cobertura Jaltest: 1212, 1220, 1228, 1230, 1232, 1236 y 1243
- El año de fabricación no es determinante: En el transporte interno no existe obligación de conexión de diagnóstico, por lo que este conector sigue siendo válido
Contenido del embalaje
- 1x Jaltest (JDC566.9) | Curtis 4-pins OBD - 26-pins DB26 Cable adaptador | Carretillas elevadoras y plataformas elevadoras
Especificaciones técnicas
| Especificación | Descripción |
|---|---|
| Marca | Jaltest (Cojali) |
| Número de referencia | JDC566.9 |
| Tipo | Cable adaptador, pasivo (sin electrónica en el cable) |
| Aplicación | Módulos de potencia Curtis (Power module CPM) |
| Longitud | 30 cm |
| Conexión lado máquina | 4-pins Curtis, conector blanco sin carcasa de bloqueo |
| Conexión lado interfaz | 26-pins DB26 |
| Interfaz | Jaltest Link, directamente en el puerto 26-pins DB26 |
| Unidades de control | Módulo de potencia (CPM), series 1212, 1220, 1228, 1230, 1232, 1236 y 1243 |
| Segmento | Equipos de elevación y manutención |
| Módulo Jaltest | Jaltest MHE (Material Handling Equipment) |
| Necesario para utilizar | Jaltest Link con licencia de software válida |
