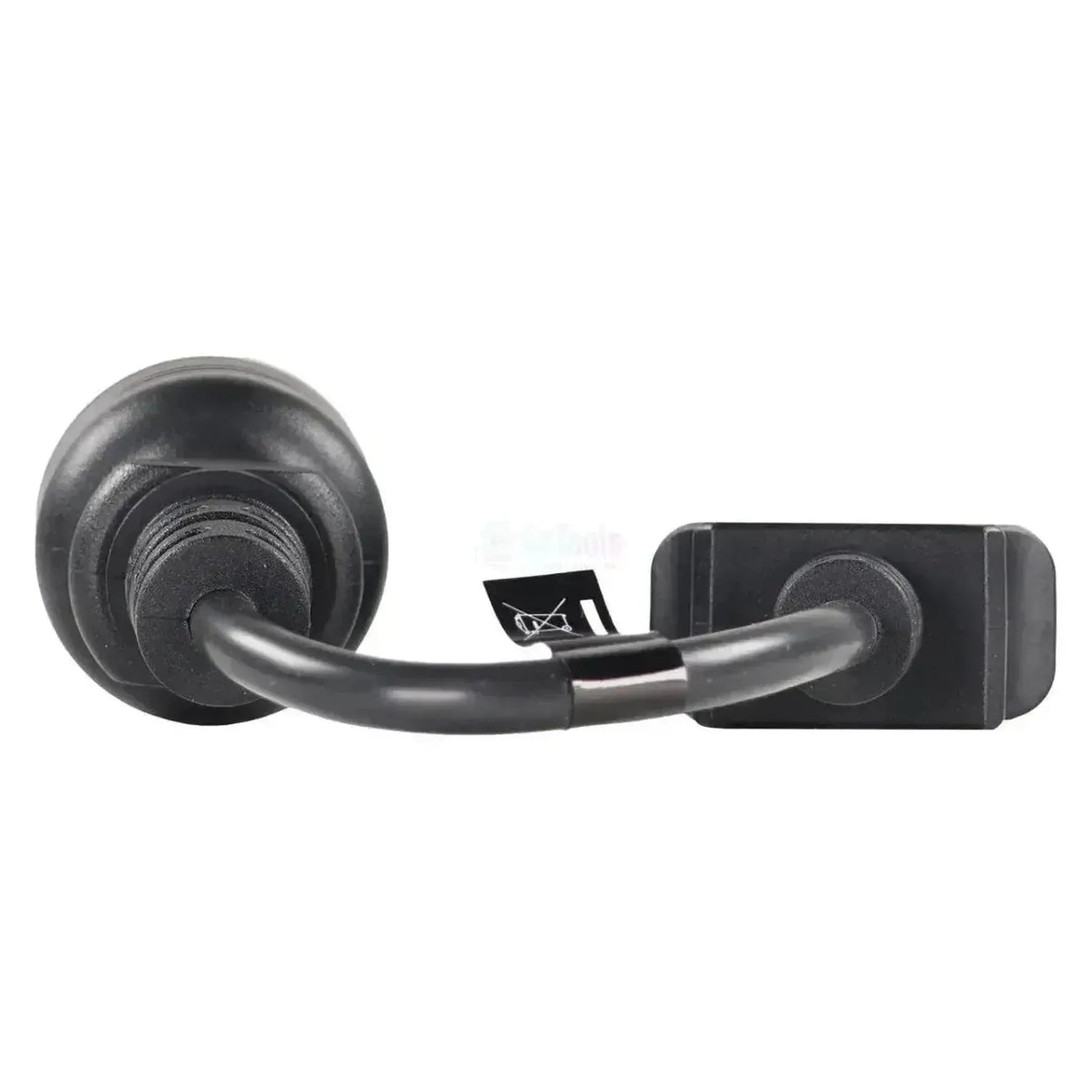

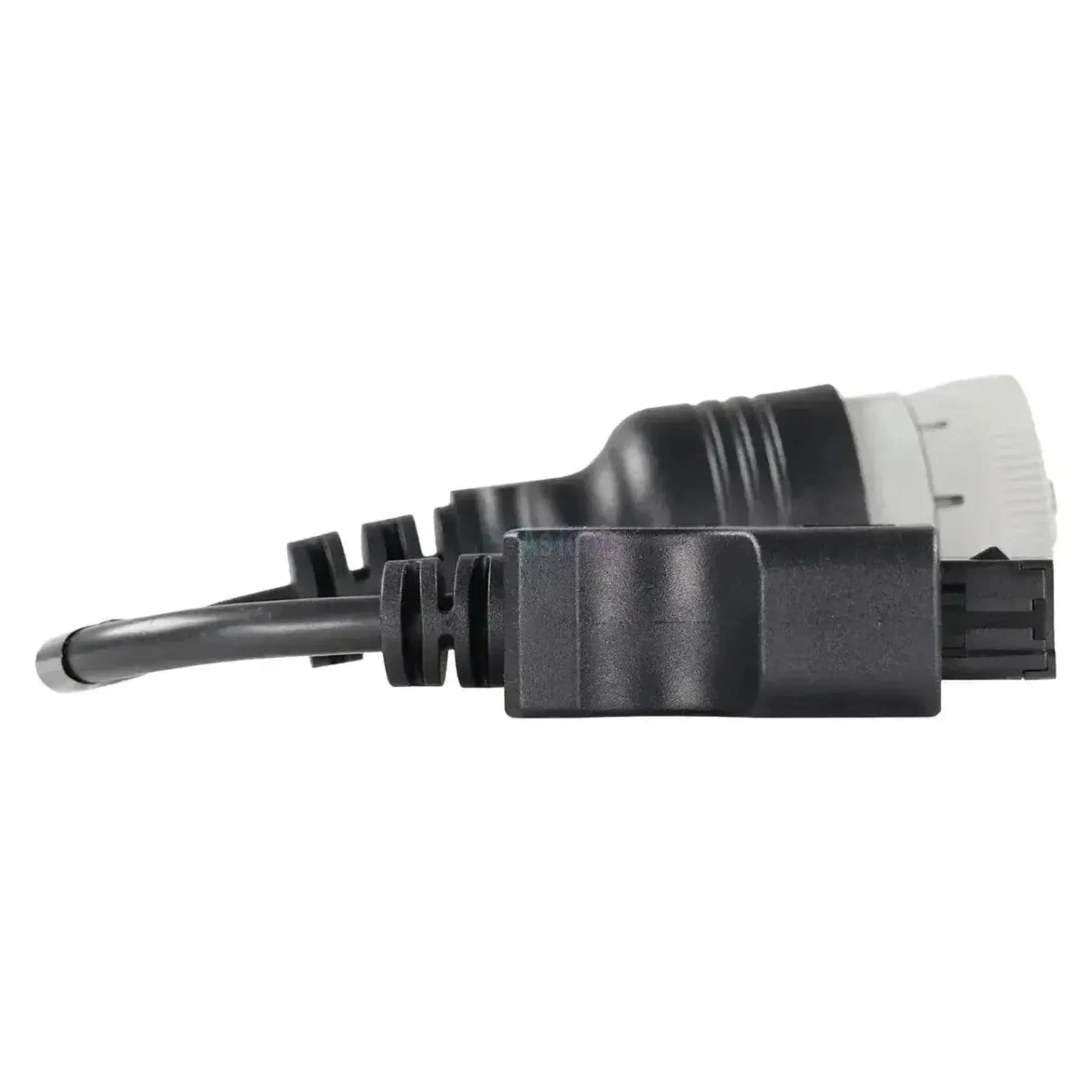

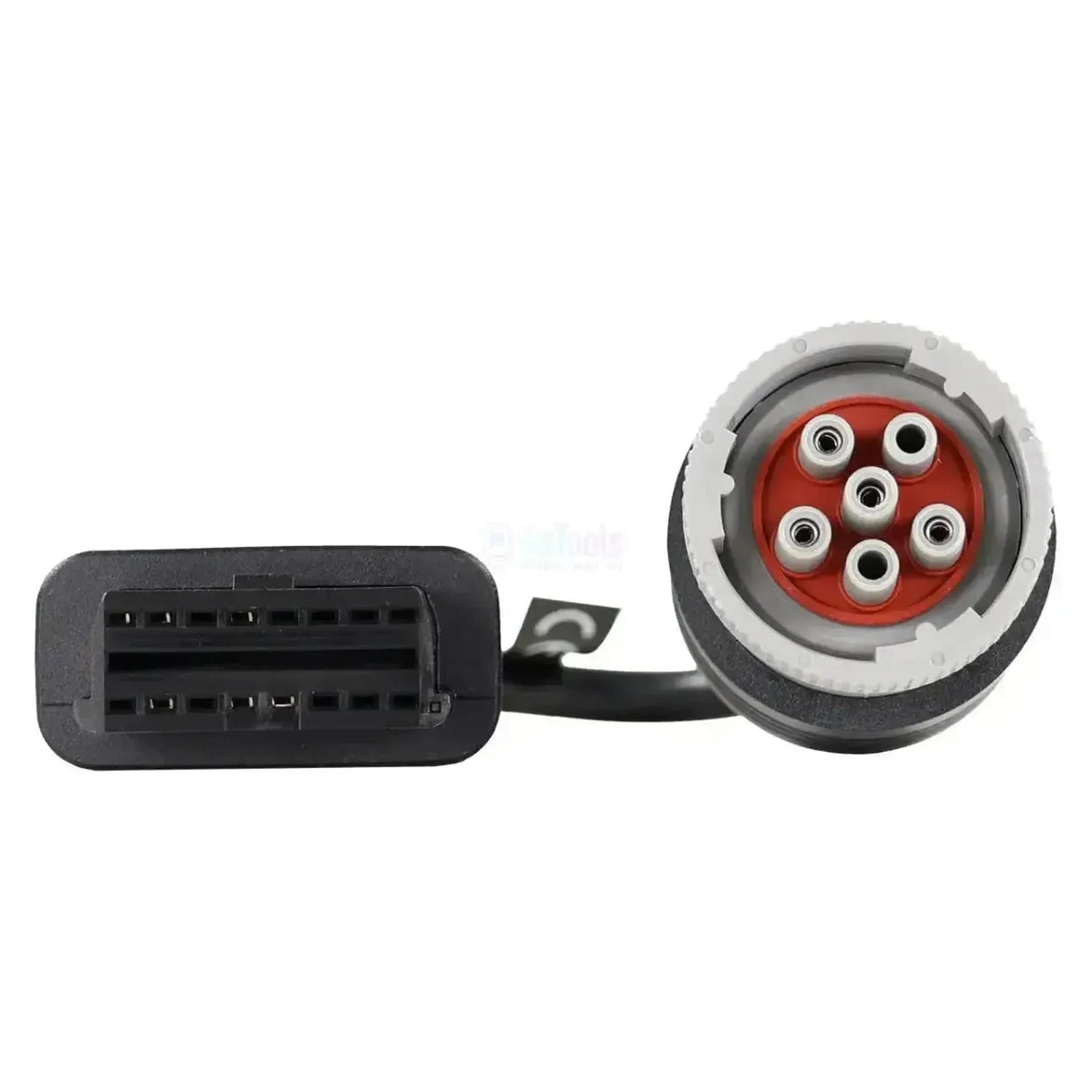

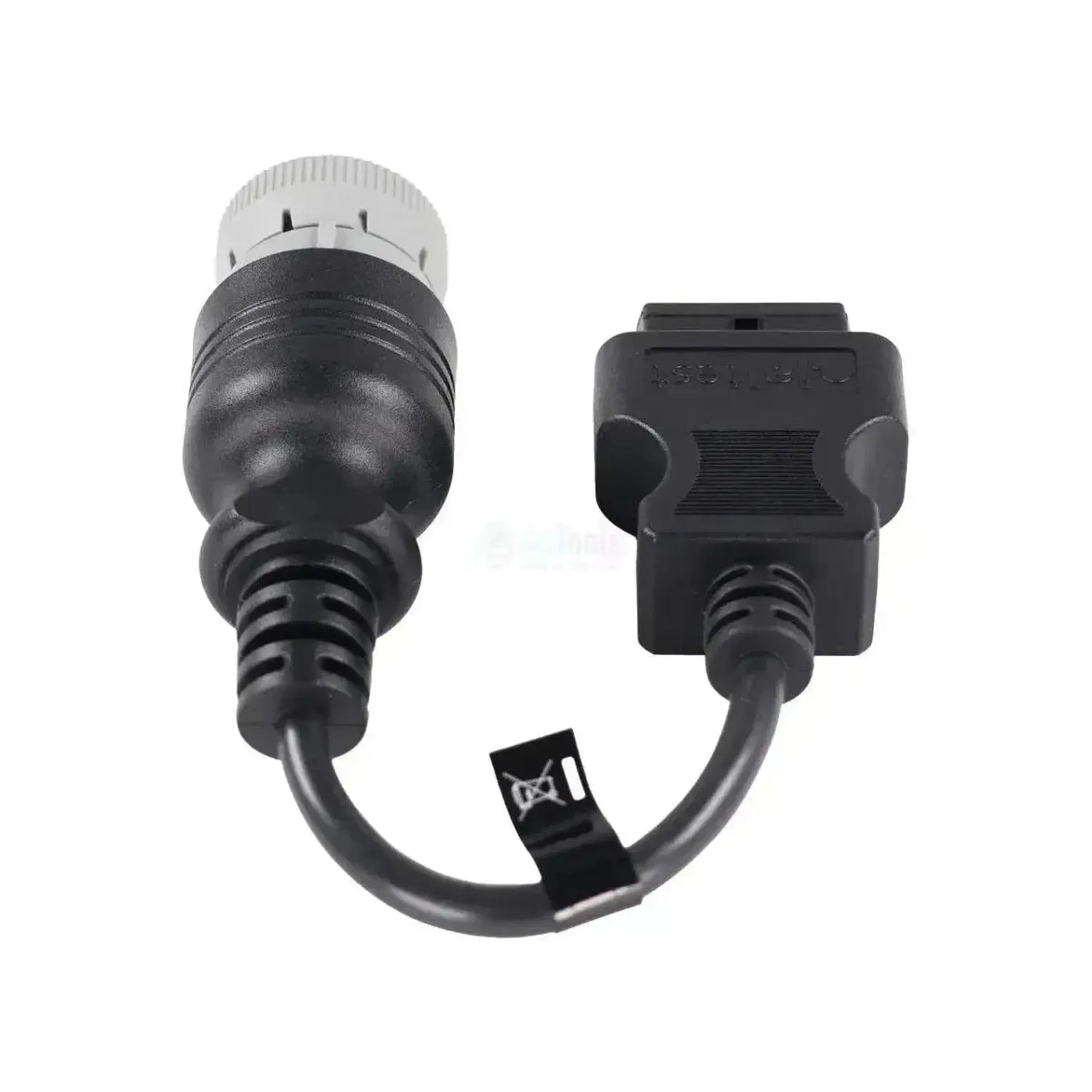

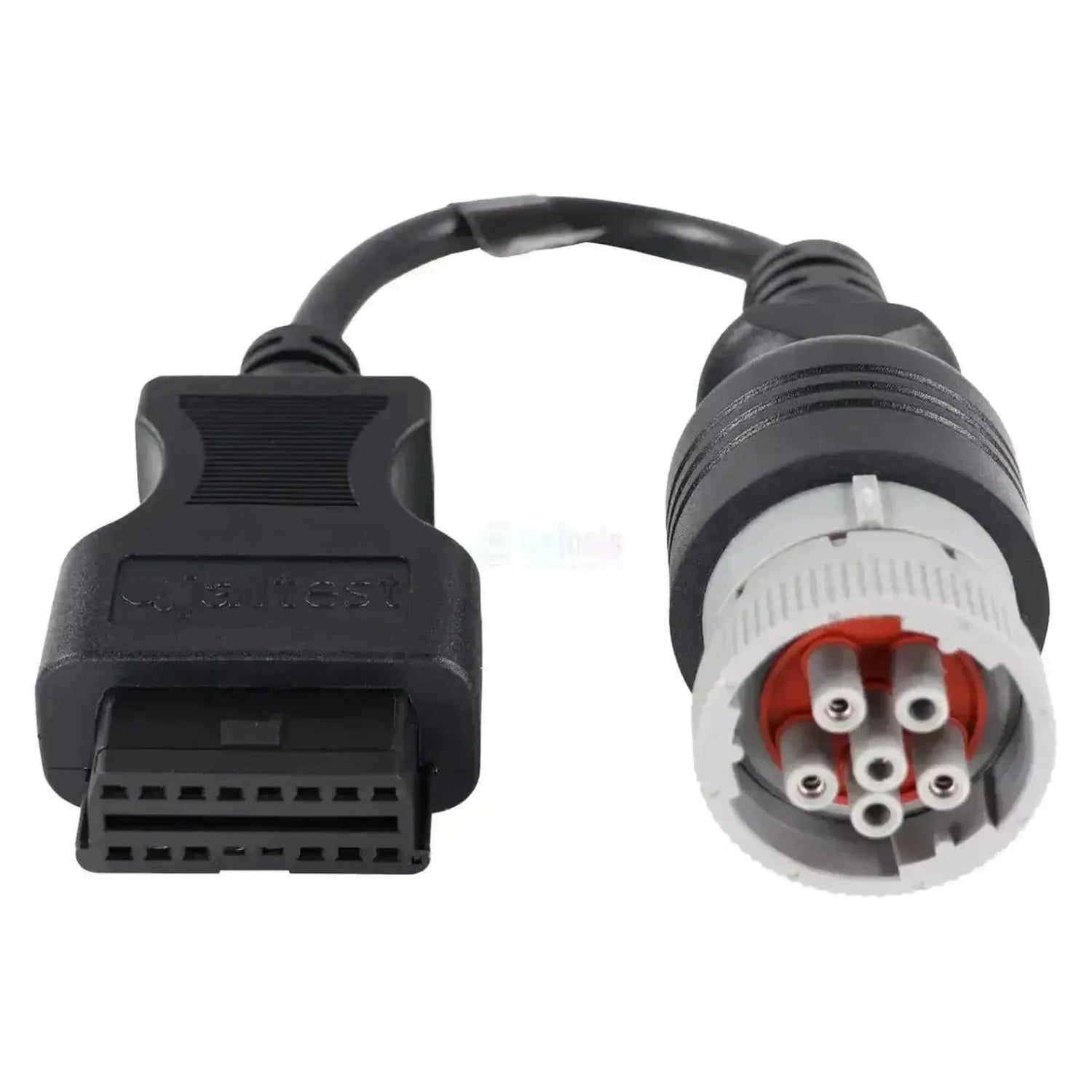

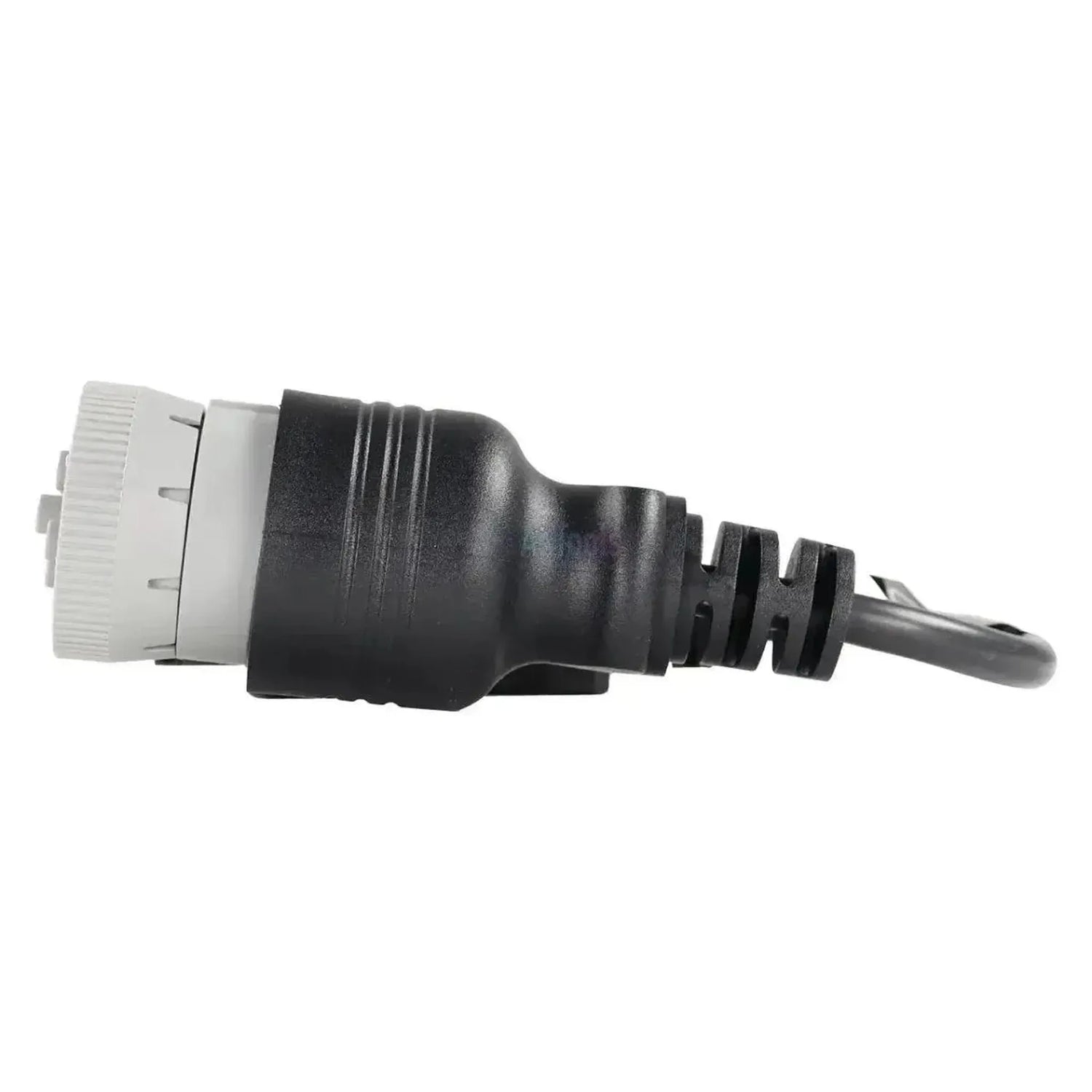

El Jaltest JDC629A conecta el conector de diagnóstico Deutsch de 6 pines de los motores fueraborda a la entrada OBD2 de 16 pines de su cable de diagnóstico Jaltest. En el lado del motor, encontrará un conector redondo con una carcasa gris claro y un anillo de acoplamiento estriado, seguido de un anillo de sellado rojo y seis contactos dispuestos en círculo; esta es la configuración característica de la serie Deutsch que corresponde al bus de datos SAE J1708/J1587. El cable sale recto del conector y mide 28 a 30 cm. La conexión se encuentra en el arnés de cableado del motor en el compartimento del motor; en algunas instalaciones, se extiende hasta la cabina de mando.
A través de esta conexión se establece comunicación directa con la unidad de control del motor del motor fueraborda. Dado que la conexión no está vinculada a un único fabricante, el equipo de diagnóstico accede a las unidades de control de motor que Jaltest Marine cubre, incluyendo las de Caterpillar, Cummins, Detroit Diesel, Iveco-FPT, John Deere, MAN, MTU, Scania, Volvo Penta, VM Motori e Yanmar; en instalaciones dobles, babor y estribor aparecen como unidades de control separadas en el software. La cobertura varía según la unidad de control: en algunas se limita a la lectura y monitoreo en tiempo real, mientras que en otras también incluye parámetros y reset. Ni en navegación de recreo ni profesional se exige una conexión de diagnóstico obligatoria, por lo que este conector sigue siendo de uso común.
VENTAJAS
PUNTOS IMPORTANTES
Aplicaciones y funcionalidades
A través de esta conexión accede con el software Jaltest a la unidad de control del motor del motor integrado. La configuración específica y las funciones disponibles varían según el fabricante y la serie de motor. Las siguientes unidades proceden de la cobertura Marina.
Unidades de control a las que puede acceder
- La unidad de control del motor integrado: La configuración específica depende del fabricante y la serie de motor; Jaltest muestra esto por motor en la cobertura, con códigos de fallo, valores de medición y datos de la ECU.
- Babor y estribor por separado: En instalaciones dobles, Jaltest gestiona las dos unidades de control del motor de forma independiente.
Lo que puede hacer
- Leer y borrar códigos de fallo: Leer la memoria de fallos de la unidad de control del motor y vaciarla después de la reparación.
- Ver valores de medición: Los valores actuales de los sensores del motor, en números y gráfico.
- Control de componentes y configuración de parámetros: En los sistemas de motor para los que Jaltest lo ofrece, por ejemplo, el Cummins ECM CM850 en la cobertura Marina.
- Reinicio de mantenimiento: Restablecer los mensajes de servicio en las unidades de control donde Jaltest proporciona un procedimiento de reinicio.
- Monitoreo en tiempo real: Seguimiento de los valores del sistema durante el funcionamiento.
Vehículos y aplicaciones compatibles
Lo determinante es el conector, no la marca del motor. Este cable corresponde al conector Deutsch redondo de 6 pines en el arnés de cableado del motor de motores de instalación. Por el alojamiento gris claro con la junta tórica roja puede identificar si tiene el conector correcto en las manos.
Aplicación:
- Motores diésel de instalación con conector de diagnóstico Deutsch redondo de 6 pines
- Marca de motor no determinante: Jaltest Marine cubre, entre otros, Caterpillar, Cummins, Detroit Diesel, Iveco-FPT, John Deere, MAN, MTU, Scania, Volvo Penta, VM Motori e Yanmar
- Año de fabricación no determinante: Los motores marinos nunca han tenido un conector de diagnóstico obligatorio
Contenido del embalaje
- 1x Jaltest (JDC629A) | Cable adaptador Deutsch 6 pines OBD – 16 pines OBD2 | Motores marinos
Especificaciones técnicas
General
- La marca del cable o del adaptador. Normalmente debe coincidir con la marca de su equipo de diagnosis.Marca
- Jaltest
- El tipo de producto: un cable adaptador suelto, un adaptador sin cable o un juego completo.Tipo de producto
- Cable adaptador
Compatibilidad
- Con qué marca de equipo de diagnosis funciona el cable. Un cable de una marca normalmente no sirve para un equipo de otra marca.Equipo de diagnosis compatible
- Jaltest
- En qué versión de la interfaz Jaltest Link encaja el cable. Algunos cables solo funcionan con la V9 más reciente.Versión de Jaltest Link
- Link V8.1
- Link V9
- Qué módulo Jaltest necesita para usar el cable. Sin la licencia adecuada, el cable no funciona.Módulo de software Jaltest
- Marine
Conexiones
- El conector que se enchufa en el puerto de diagnosis del vehículo o de la máquina. Debe encajar exactamente.Conector del lado del vehículo
- Deutsch de 6 pines
- El conector del lado de su equipo de diagnosis o interfaz. Normalmente un conector OBD2 de 16 pines.Conector del lado del equipo
- OBD2 de 16 pines
Funciones de diagnosis
- Puede ver los valores reales de los sensores con el vehículo en marcha. Útil para localizar averías.Ver datos en tiempo real
- Sí
Dimensiones y peso
- La longitud del cable. Un cable más largo ofrece más libertad de movimiento con un puerto de difícil acceso.Longitud del cable
- 30 cm
- Número de referencia
- JDC629A
Otras especificaciones
- Aplicación
- Motores de instalación con conector de diagnóstico Deutsch de 6 pines redondo
- Unidades de control
- Control del motor de instalación; en instalaciones dobles, babor y estribor por separado
- Segmento
- Motores náuticos
