Jaltest  |  SKU: JDC504A

Jaltest (JDC504A) | Cable Adaptador Deutz 12 pines OBD – 16 pines OBD2 | Motor de Combustión

€187,95 incl.
€155,33 excl.

Garantía directa a través de AsTools

Tramitamos los casos de garantía directamente, de forma rápida y sin intermediarios del fabricante. Gracias a nuestro propio almacén de repuestos y experiencia técnica, generalmente podemos ayudarle de inmediato. Solo en casos excepcionales enviamos el producto al proveedor.

2 años de garantía en todos los productos

Al igual que todos nuestros productos, este artículo se suministra con 2 años de garantía de fábrica. De esta forma, usted dispone de cobertura garantizada en cuanto a calidad y servicio a largo plazo.

Devoluciones sencillas

Puede solicitar su devolución fácilmente a través de su cuenta. Le enviaremos la etiqueta de devolución por correo electrónico. Los gastos de envío de la devolución corren por su cuenta.

Servicio de atención al cliente profesional

Nuestros expertos están listos para ayudarle de forma rápida y profesional, tanto en línea como en nuestra tienda física. ¿Tiene alguna pregunta? ¡No dude en ponerse en contacto con nosotros!

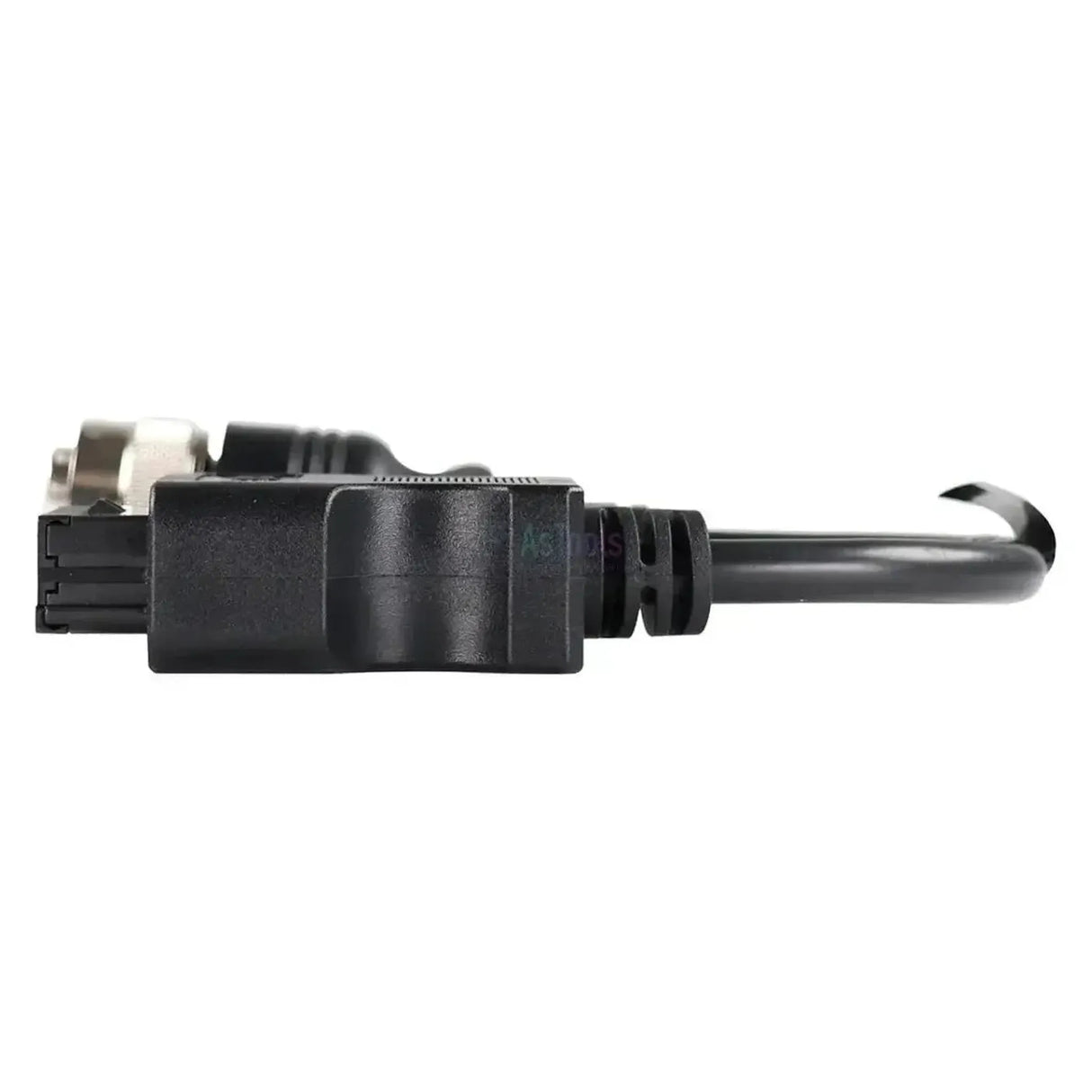

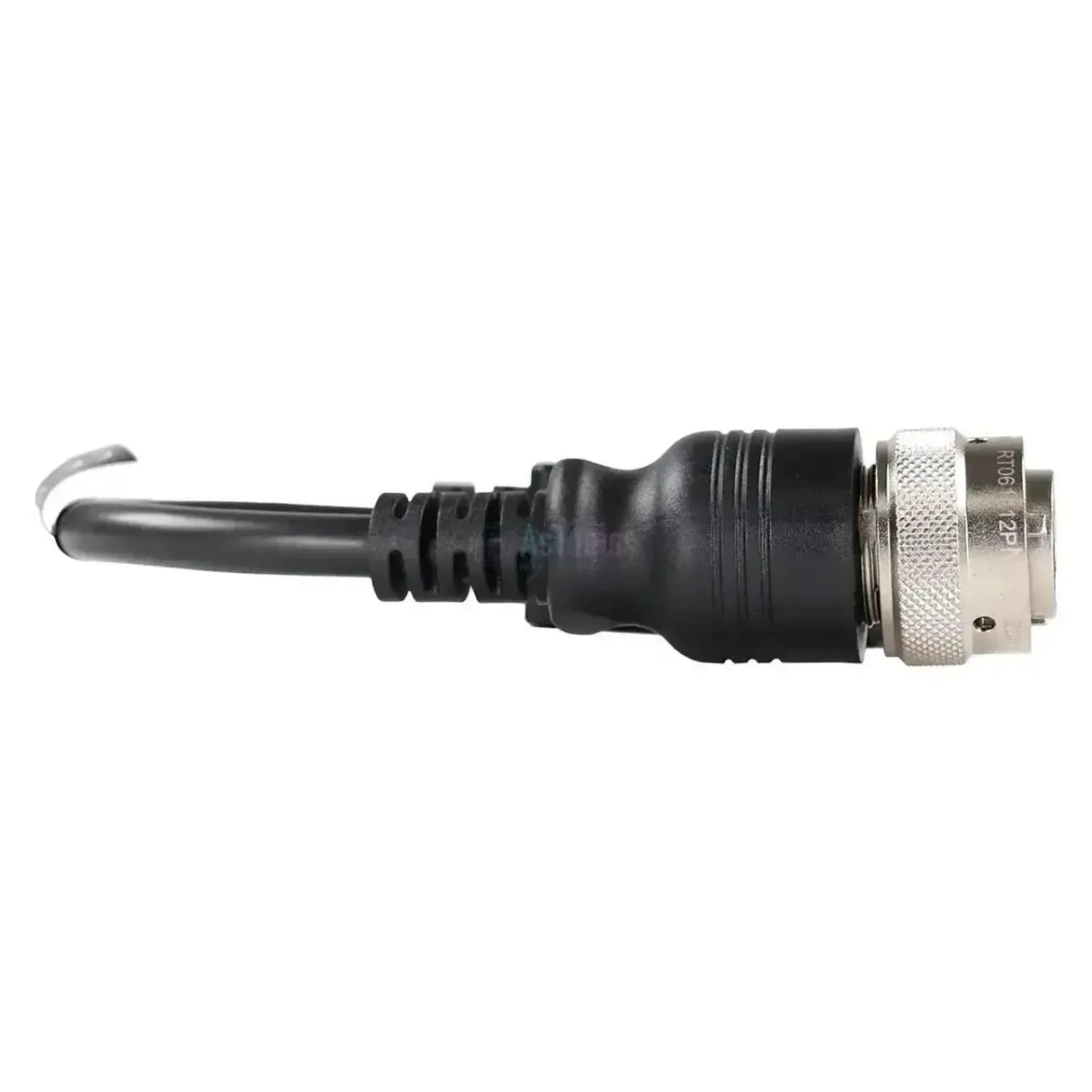

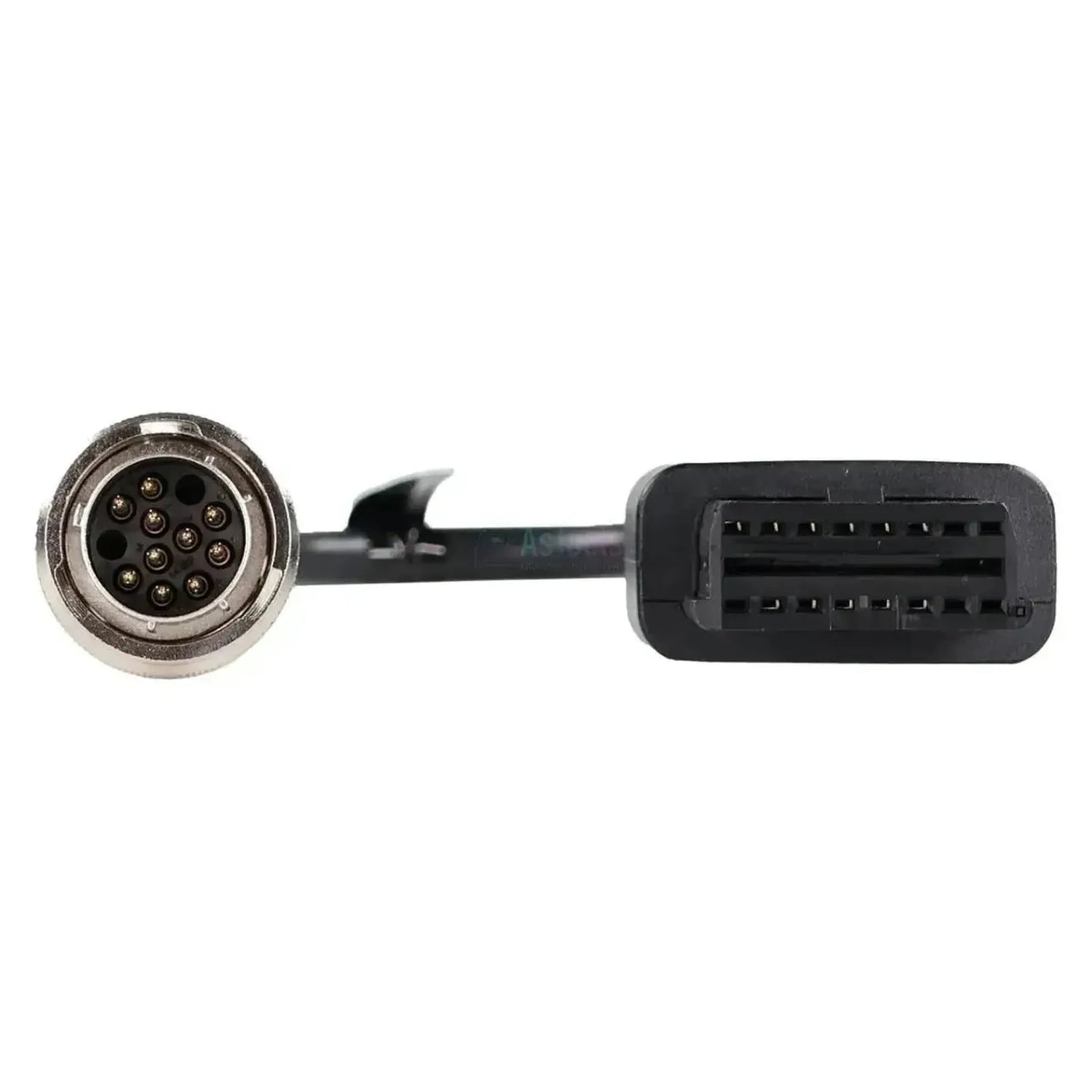

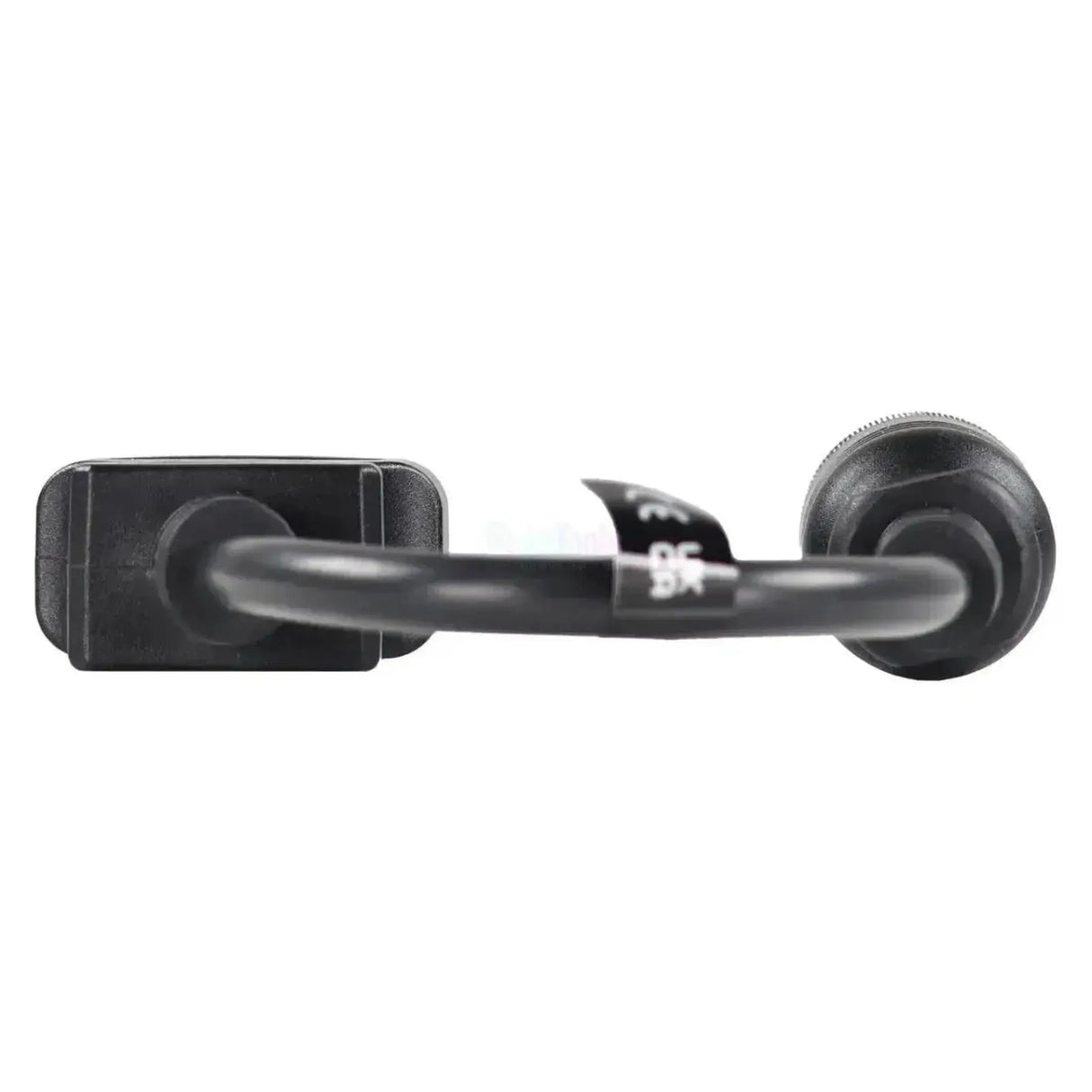

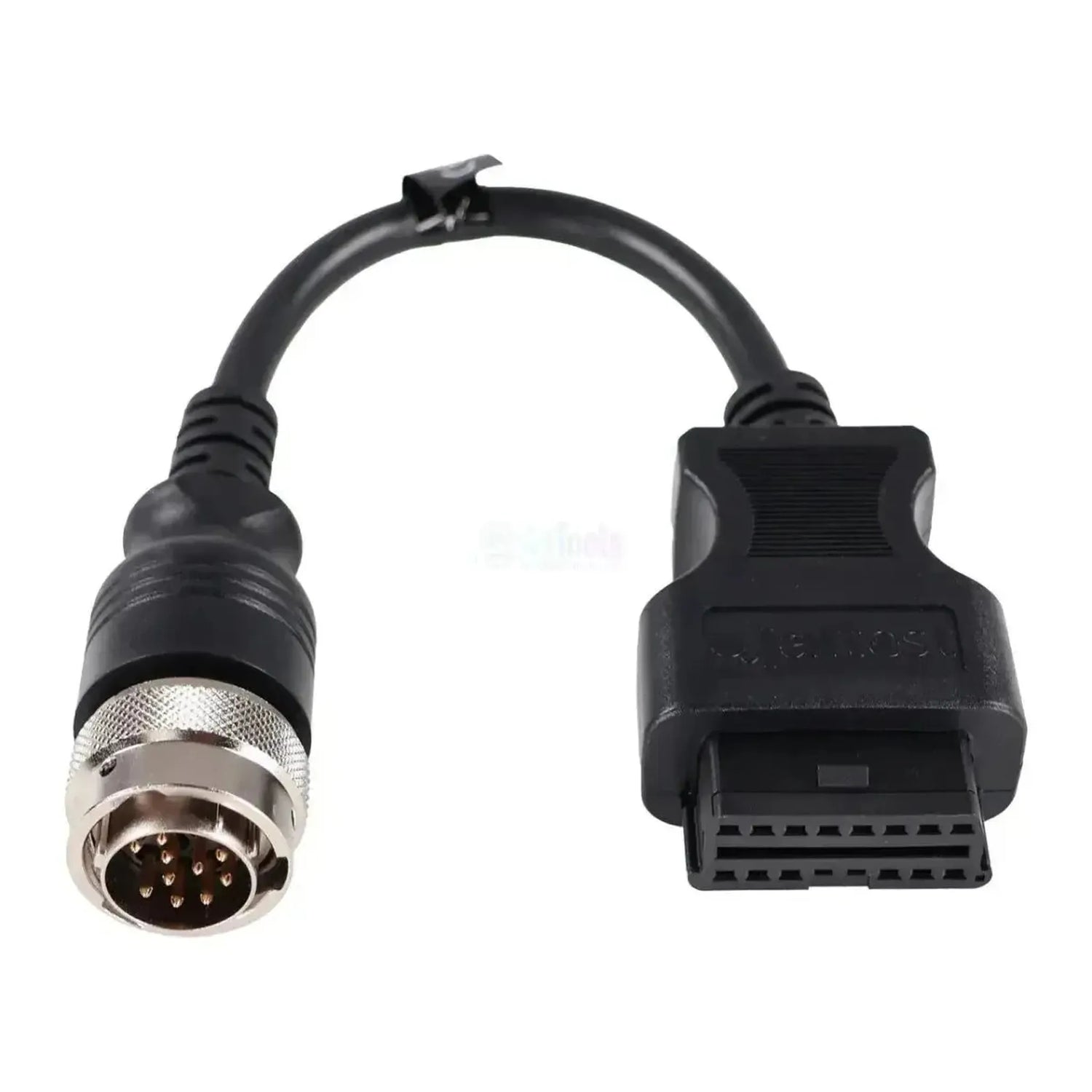

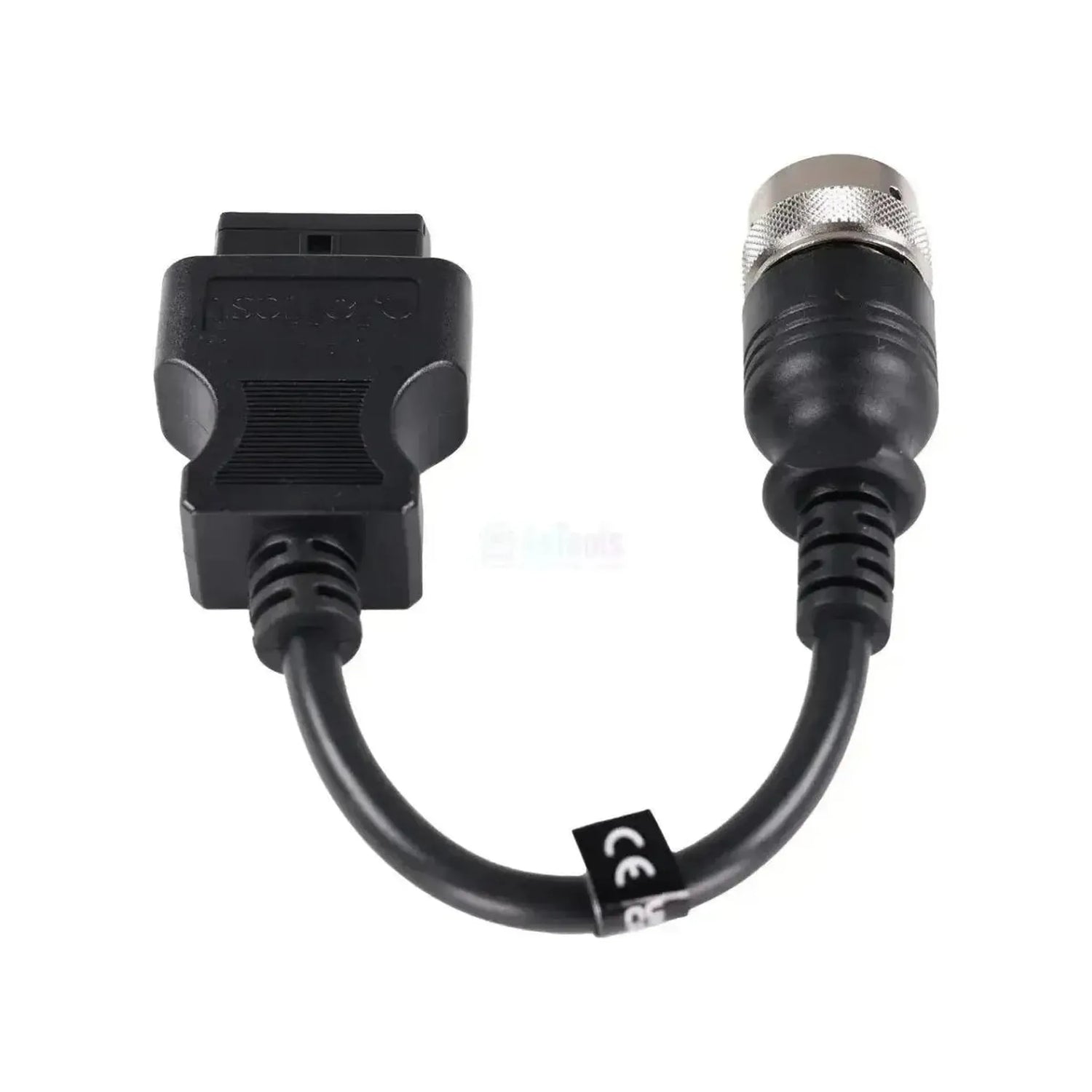

\nEl Cable adaptador Jaltest JDC504A conecta la Conector de diagnóstico de 12 pinesde motores Deutz a la16-pins OBD2-conector de su cable de diagnóstico Jaltest. En el lado del motor hay un conector Amphenol redondo con un carcasa metálica y un anillo de acoplamiento estriado; en él se encuentran doce contactos dorados ampliamente separados en un soporte negro. Esta conexión pertenece al motor y se encuentra en o junto al bloque motor. Dado que Deutz suministra sus motores a decenas de fabricantes de maquinaria, encontrará el mismo conector en máquinas de diversas marcas. El cable es 28 a 30 cm lang en sale recto desde ambos conectores.\n

Tan pronto como se establece la conexión, el equipo de diagnóstico accede a los sucesivos sistemas de control de motores Deutz:EMR2 - EDC, EMR3 - EDC 7 UC31, EMR3 - EDC 16 UC40 y EMR4 - EDC 17 CV52. La diferencia en cobertura se encuentra en el mantenimiento: Con las dos unidades más recientes, además de los códigos de fallo también se incluyen los intervalos de mantenimiento en pantalla, en los dos modelos más antiguos no. Gestión de componentes no aparece en la tabla de cobertura de ninguna de estas unidades de control. El cable se incluye en Jaltest AGV (agricultura), Jaltest OHW (maquinaria de construcción y movimiento de tierras) y Jaltest MHE (transporte interno y carretillas elevadoras).\n

VENTAJAS

✔Accede a la gama completa de sistemas de control de motores Deutz incluidos en la cobertura de Jaltest:EMR2 - EDC, EMR3 - EDC 7 UC31, EMR3 - EDC 16 UC40 y EMR4 - EDC 17 CV52.
✔En EMR3 - EDC 16 UC40 y EMR4 - EDC 17 CV52 permiten visualizar además de los códigos de fallo también los intervalos de mantenimiento en pantalla.
✔Cubre tanto las series antiguas 1015-, 2012- y 2013- como los actuales motores TCD.
✔Aplicable en agricultura, construcción y transporte interno: La regulación de motores Deutz se incluye en Jaltest AGV, OHW y MHE.

PUNTOS IMPORTANTES

✕No todas las unidades de control ofrecen lo mismo: Los intervalos de mantenimiento sí están cubiertos en EMR3 - EDC 16 UC40 y EMR4 - EDC 17 CV52, pero no en EMR2 - EDC ni en EMR3 - EDC 7 UC31.
✕En las regulaciones de motores Deutz no figura control de componentes en la tabla de cobertura.
✕Solo para el conector Deutz redondo de 12 pines ; para la conexión Deutz de 19 pines, Jaltest dispone del JDC570A.
✕La cobertura incluye exclusivamente regulaciones del motor: la transmisión, la hidráulica y las demás regulaciones de la máquina disponen de su propia conexión de diagnóstico.

Aplicaciones y funcionalidades

A través de esta conexión, accede con el software Jaltest a la regulación del motor del motor Deutz. Jaltest diferencia las sucesivas generaciones EMR, cada una con su propio alcance funcional. Las siguientes unidades proceden de la cobertura Deutz.

Unidades de control a las que puede acceder

  • EMR2 - EDC, regulación del motor: La regulación más antigua del motor Deutz, presente entre otros en la serie 2013, con códigos de fallo, valores de medición y datos de la ECU.
  • EMR3 - EDC 7 UC31: La versión de inyección directa de la tercera generación.
  • EMR3 - EDC 16 UC40: La segunda variante EMR3; en este caso también se incluyen los intervalos de mantenimiento en la cobertura.
  • EMR4 - EDC 17 CV52 Deutz: La regulación actual del motor de inyección directa, presente entre otros en los motores TCD más potentes.

Qué puede hacer

  • Leer y borrar códigos de fallo: Leer la memoria de fallos de la unidad de control con la descripción de la avería y vaciarla después de la reparación.
  • Ver valores de medición: Los valores actuales de los sensores en la unidad de control, con la posibilidad de establecer límites de alarma para valores fuera del rango normal.
  • Mantenimiento: Consultar los intervalos de mantenimiento del motor y registrar las tareas asociadas en un informe. Disponible en EMR3 - EDC 16 UC40 y EMR4 - EDC 17 CV52.
  • No incluido en la cobertura: El control de componentes no está disponible en ninguna de las regulaciones del motor Deutz.

Vehículos y aplicaciones compatibles

Lo determinante es el conector, no la máquina. Deutz suministra sus motores como accionamiento independiente, por lo que la serie del motor determina qué cable necesita y no la marca de la máquina. Jaltest incluye en la cobertura las siguientes series; puede identificar qué conector tiene su motor observando el campo de pines de la conexión.

Deutz:

  • Serie 1015: BF6M 1015 C y BF8M 1015 CP
  • Serie 2012 y 2013: BF4M 2012, BF6M 2012C, BFM 2013, BF4M 2013, BF6M 2013 y TCD 2012/2013 L04 y L06
  • Serie TCD compacta: TCD 2.2, 2.9, 3.6, 4.1, 5.1, 5.2, 6.1, 7.7 y 7.8, más las variantes TD y TTCD
  • Serie TCD pesada: TCD 9.0, 10.7, 12.0, 12.8, 13.5, 15.6, 16.0 y 18.0 y los motores V TCD 2015 V08 y TCD 2016 V16
  • Motores de gas: G 2.2 y G 2.9
  • Instalados en máquinas agrícolas, de construcción y de elevación, así como en instalaciones estacionarias
💡
Información útil: La versión de 12 pines se identifica por el conector redondo de metal Amphenol con doce pines ampliamente espaciados. La versión Deutz de 19 pines tiene un campo de pines visiblemente más denso y se conecta a través de la JDC570A. Cuente los pines en la conexión de diagnóstico de su motor antes de realizar el pedido.

Contenido del embalaje

  • 1x Jaltest (JDC504A) | Cable adaptador Deutz 12 pines OBD – 16 pines OBD2 | Motor de combustión

Especificaciones técnicas

Especificación Descripción
Marca Jaltest (Cojali)
Número de referencia JDC504A
Tipo Cable adaptador
Aplicación Motores Deutz con conexión de diagnóstico de 12 pines
Longitud 28 - 30 cm
Interfaz Jaltest Link V8.1/V9
Conexión lado máquina Conector Amphenol redondo de 12 pines, macho
Conexión lado interfaz 16-pins OBD2
Unidades de control EMR2 - EDC, EMR3 - EDC 7 UC31, EMR3 - EDC 16 UC40 y EMR4 - EDC 17 CV52 (control del motor)
Segmento Motor de combustión
Módulo Jaltest Jaltest AGV (agricultura), Jaltest OHW (maquinaria de construcción y terrenos) y Jaltest MHE (transporte interno y carretillas elevadoras)
Parte del juego de cables Juego de cables AGV (70002003), juego de cables OHW completo (70002026), juego de cables OHW básico (70002030) y juego de cables MHE plataformas elevadoras y alcanzadores (70002028)
