Jaltest  |  SKU: JDC547A

Cable adaptador Jaltest (JDC547A) | Doosan (DL03) OBD de 6 pines a OBD2 de 16 pines | Motor de combustión

€103,95 incl.
€85,91 excl.

Garantía directa a través de AsTools

Tramitamos los casos de garantía directamente, de forma rápida y sin intermediarios del fabricante. Gracias a nuestro propio almacén de repuestos y experiencia técnica, generalmente podemos ayudarle de inmediato. Solo en casos excepcionales enviamos el producto al proveedor.

2 años de garantía en todos los productos

Al igual que todos nuestros productos, este artículo se suministra con 2 años de garantía de fábrica. De esta forma, usted dispone de cobertura garantizada en cuanto a calidad y servicio a largo plazo.

Devoluciones sencillas

Puede solicitar su devolución fácilmente a través de su cuenta. Le enviaremos la etiqueta de devolución por correo electrónico. Los gastos de envío de la devolución corren por su cuenta.

Servicio de atención al cliente profesional

Nuestros expertos están listos para ayudarle de forma rápida y profesional, tanto en línea como en nuestra tienda física. ¿Tiene alguna pregunta? ¡No dude en ponerse en contacto con nosotros!

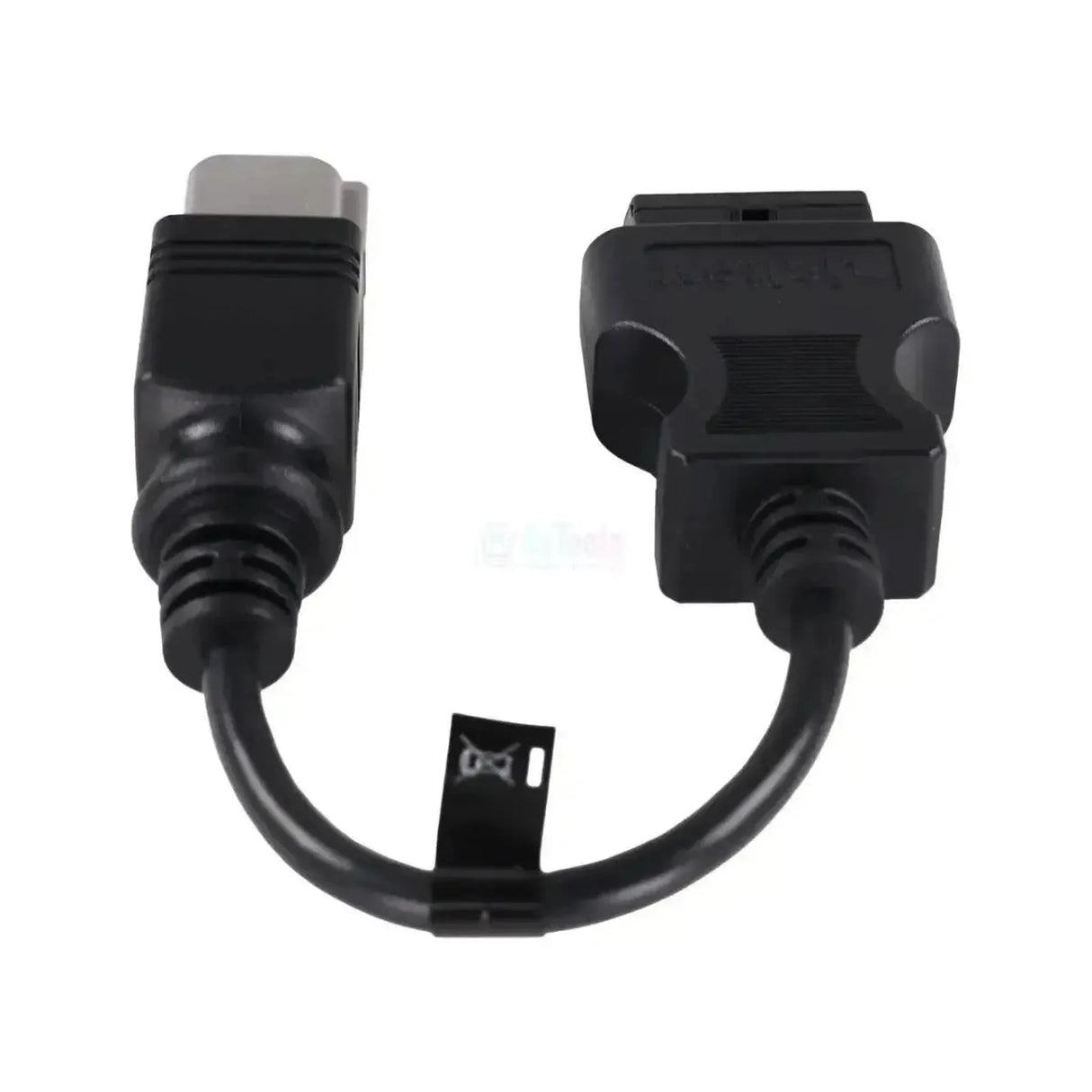

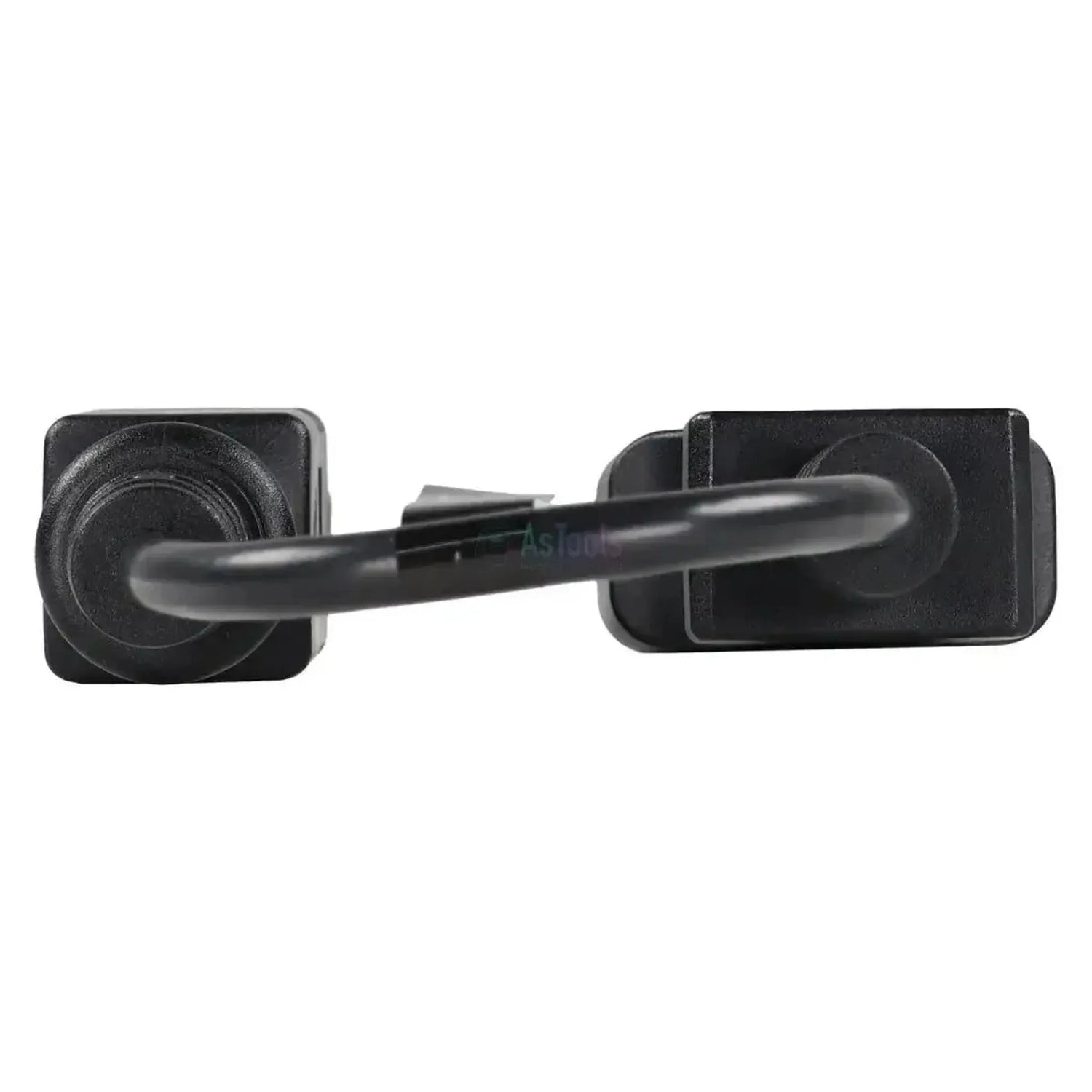

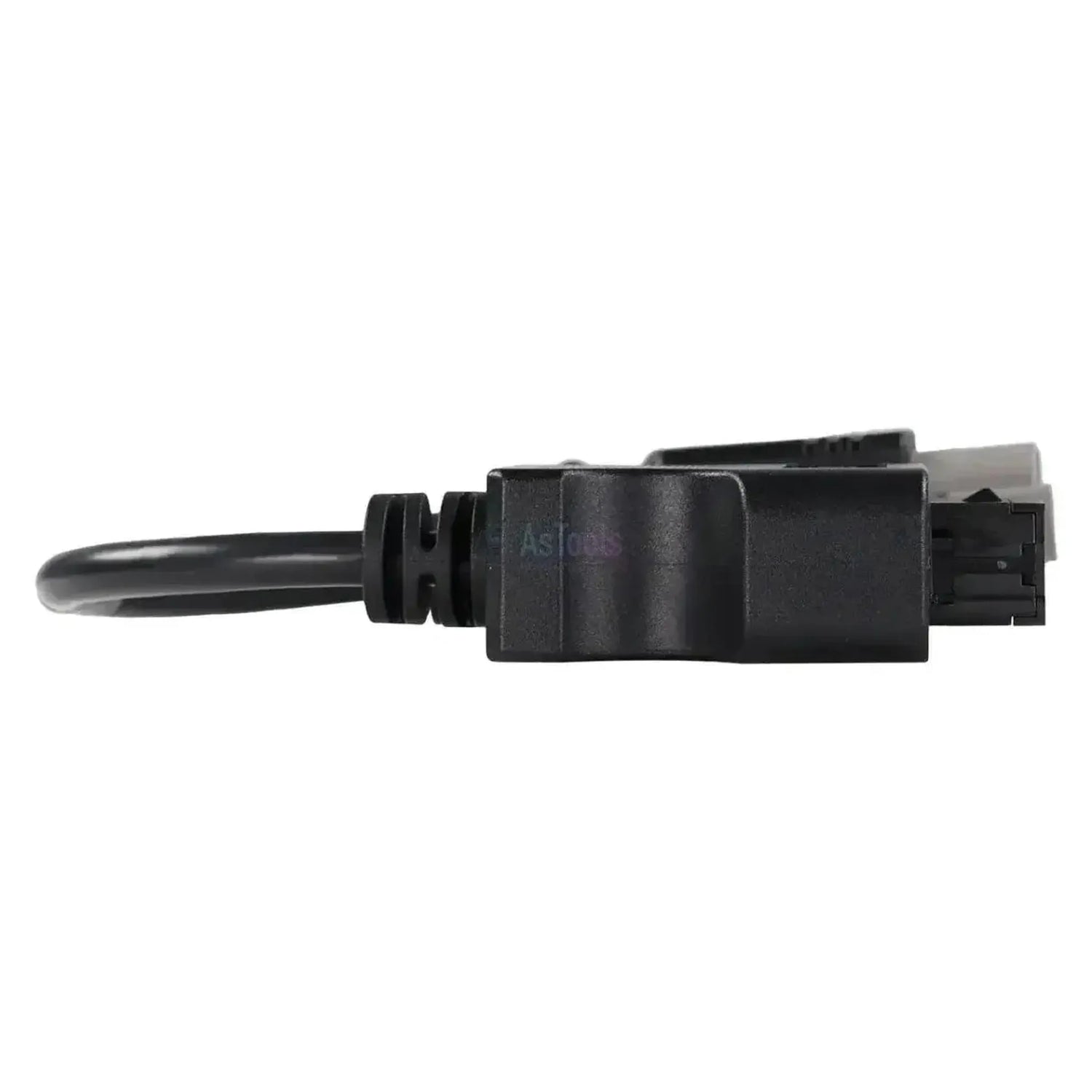

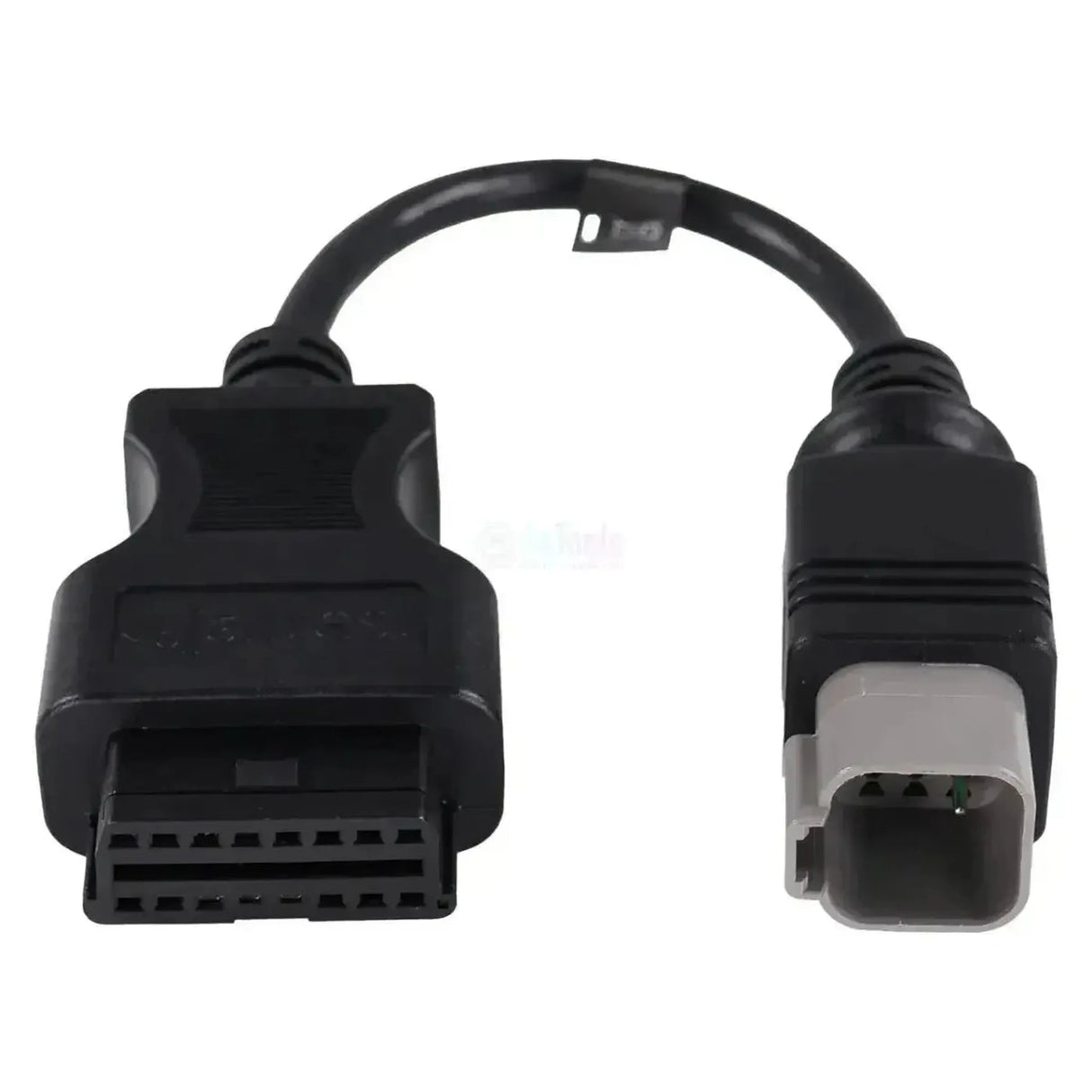

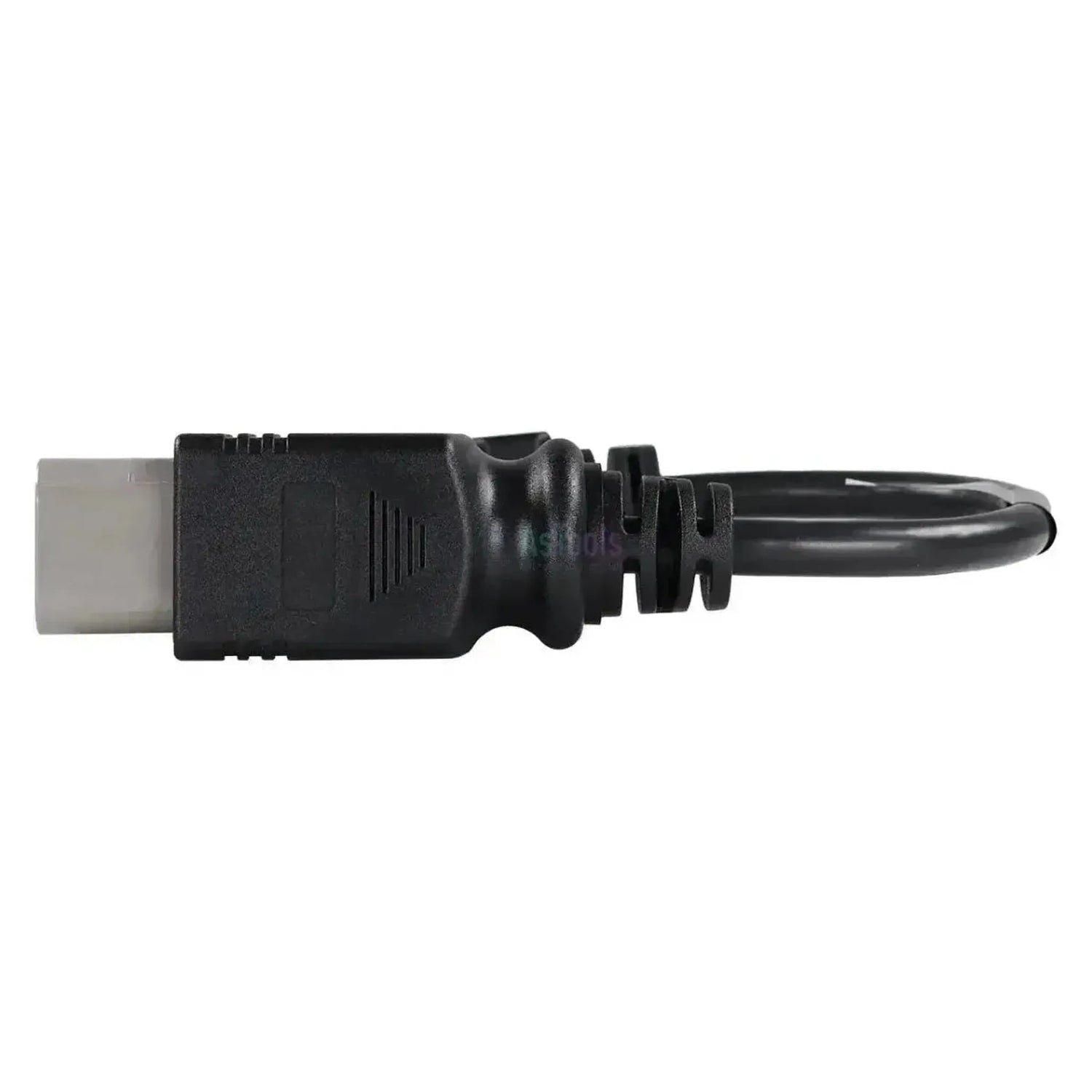

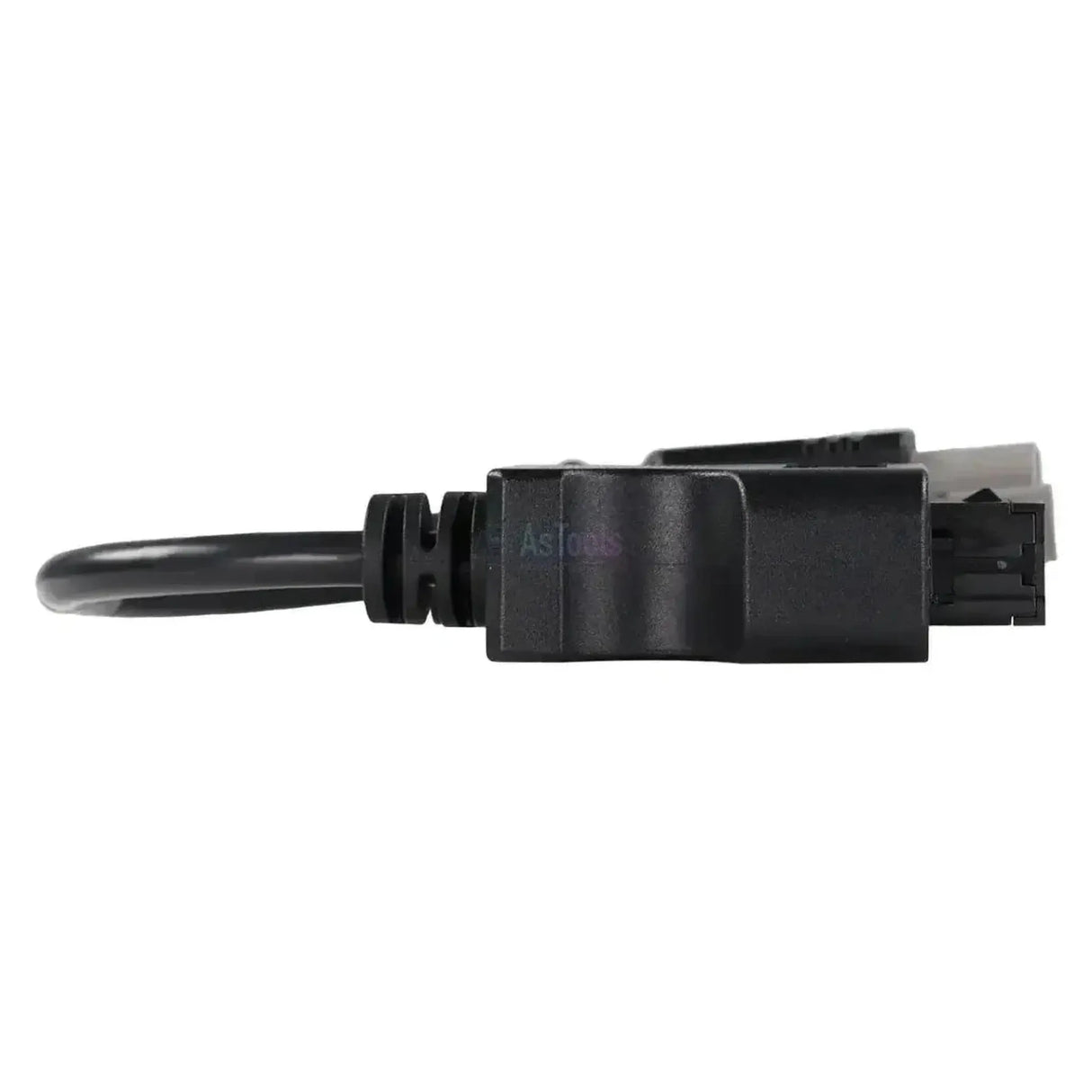

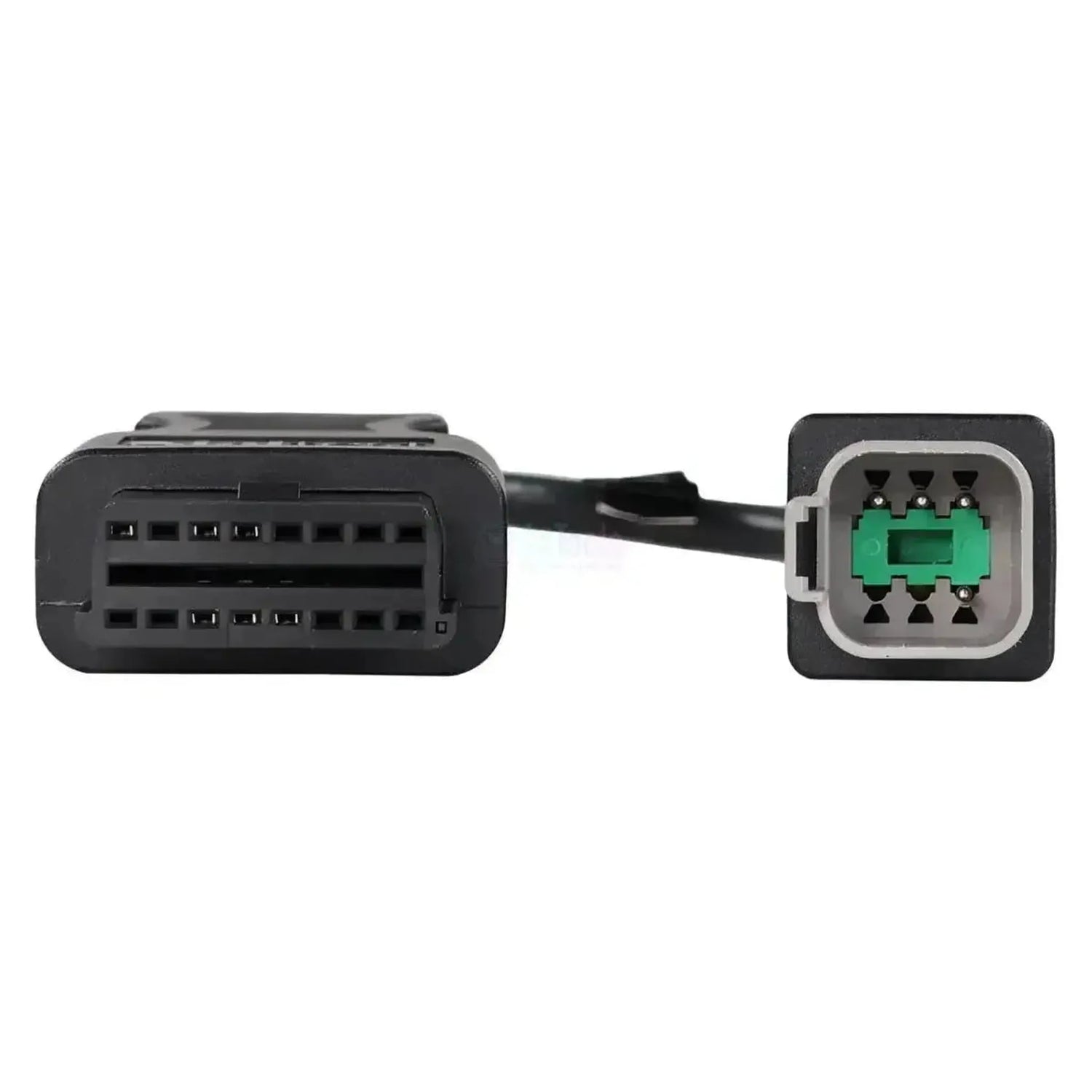

El Jaltest JDC547A es el cable adaptador para el motor Doosan DL03 en máquinas compactas Bobcat. En el lado de la máquina cuenta con un conector de 6 pines con portacontactos gris en una caperuza negra y entrada de cable recta; en el lado de la interfaz, el OBD2 de 16 pines. El cable mide 28 a 30 cm y la conexión forma parte del bloque, por lo que la encontrará en o junto al motor.

Una vez establecida la conexión, el software Jaltest accede a las dos unidades de control ubicadas en el compartimiento del DL03: la unidad de control del motor DL03 (CAN) y la DCU del tratamiento de gases de escape. En ambas, la funcionalidad se limita a la lectura de códigos de fallo y valores de medición, datos de la ECU e intervalos de mantenimiento; el accionamiento de componentes, la configuración de parámetros y la calibración no están disponibles. Para los sistemas de máquina de Doosan existe un cable específico. El cable está incluido en Jaltest OHW.

VENTAJAS

✔Accede directamente a la unidad de control del motor DL03 (CAN), sin necesidad de pasar por la conexión de la máquina.
✔Proporciona también acceso a la DCU del tratamiento de gases de escape, la segunda unidad que Jaltest gestiona en el DL03.
✔En ambas unidades dispone de códigos de fallo, valores de medición, datos de la ECU e intervalos de mantenimiento en la cobertura.
✔La conexión pertenece al bloque, por lo que el cable sigue siendo útil en cualquier máquina compacta en la que la DL03 está integrado.

PUNTOS IMPORTANTES

✕Solo para Conector DL03 de 6 pinescon el portacontactos gris; DL01, DL02, DL06, DL08, DM01, DM02, DM03 y DV11 sí están cubiertos, pero con su propia conexión.
✕Para las máquinas Doosan, existe un cable específico, el JDC545.9.
✕La cobertura DL03 es orientado a la lectura: El control de componentes, la configuración de parámetros y la calibración no están incluidos.
✕La conexión se encuentra en o junto al bloque motor y no en una ubicación fija en la máquina.

Aplicaciones y funcionalidades

A través de esta conexión, accede con el software Jaltest a los dos unidades de control del DL03. Esos son los regulación del motor usted mismo y la regulación de la tratamiento de gases de escape. Los equipos que se indican a continuación proceden de DL03-cubierta, con en ambos los mismos cuatro funcionesy por lo tanto la mismalímites.

Unidades de control a las que puede acceder

  • DL03 (CAN), unidad de control del motor:La gestión del motor del bloque, con códigos de fallo, valores de medición, datos de la ECU y mantenimiento.
  • DCU, tratamiento de gases de escape: La unidad de control del sistema de postratamiento, con las mismas cuatro funciones.

Lo que puede hacer

  • Leer códigos de falta: Leer la memoria de fallos del control del motor y del postratamiento de gases de escape, con la descripción de la avería.
  • Ver valores de medición: Los valores actuales de los sensores, con la posibilidad de establecer límites de alarma.
  • Consultar mantenimiento: Los intervalos de mantenimiento y los trabajos a realizar, con un informe para el cliente.

Vehículos y aplicaciones compatibles

Lo determinante es el motor, no la máquina. El DL03 es un bloque independiente que se instala en máquinas compactas; Jaltest proporciona cobertura según el motor en sí. Busque junto al bloque el conector de 6 pines con el portacontactos gris y verifique que coincida con su máquina antes de realizar el pedido. Los siguientes bloques están incluidos en la cobertura Doosan.

Doosan:

  • DL03: La serie de motores para la que está destinado este cable, con los controles DL03 (CAN) y la DCU del postratamiento de gases de escape
  • Instalado en máquinas compactas Bobcat
  • Otros bloques Doosan: DL01, DL02, DL06, DL08, DM01, DM02, DM03 y DV11 están cubiertos, pero con su propio conector
💡
Bueno saberlo: La conexión de diagnóstico pertenece al bloque y se encuentra en o junto al motor, no en una ubicación fija en la máquina. Solo el DL03 utiliza este conector de 6 pines con el portacontactos gris. Verifique en su máquina qué conector tiene su motor antes de realizar el pedido.

Contenido del embalaje

  • 1x Jaltest (JDC547A) | Doosan (DL03) 6-pins OBD – 16-pins OBD2 Verloopkabel | Verbrandingsmotor

Especificaciones técnicas

General

El fabricante del cable. Los cables Jaltest funcionan con los equipos de diagnosis de Jaltest.Marca
Jaltest (Cojali)
El tipo de cable. Un cable de diagnosis se conecta al conector de diagnosis; un cable de medición mide un componente por separado.Tipo de cable
Cable adaptador
El paquete de software de Jaltest al que pertenece el cable. Para utilizar el cable necesita una licencia de ese módulo.Módulo de software Jaltest
  • OHW maquinaria de obra

Conexiones

En qué versión de la interfaz de diagnosis Jaltest Link se puede utilizar el cable. No todos los cables funcionan en todas las versiones.Jaltest Link compatible
  • Jaltest Link V8.1
  • Jaltest Link V9
El conector del lado del equipo de diagnosis. Debe encajar en su interfaz o en su cable de diagnosis.Conexión del lado de la interfaz
OBD2 de 16 pines
El conector del lado del vehículo, del motor o de la máquina. Debe encajar en el conector de diagnosis o en el componente.Conexión del lado del vehículo
OBD de 6 pines
La longitud del cable. Un cable más largo le da más espacio para trabajar.Longitud del cable
28 a 30 cm

Diagnóstico

Si puede ver los valores actuales de los sensores con el vehículo en marcha. Útil para localizar una avería.Valores en tiempo real
Si puede ver cuándo corresponde el siguiente mantenimiento. Útil para planificar bien una revisión.Consulta de datos de mantenimiento

Uso

Número de referencia
JDC547A
Unidades de control
DL03 (CAN), DCU (postratamiento de gases de escape)

Otras especificaciones

Aplicación
Motores Doosan DL03 en máquinas compactas Bobcat
