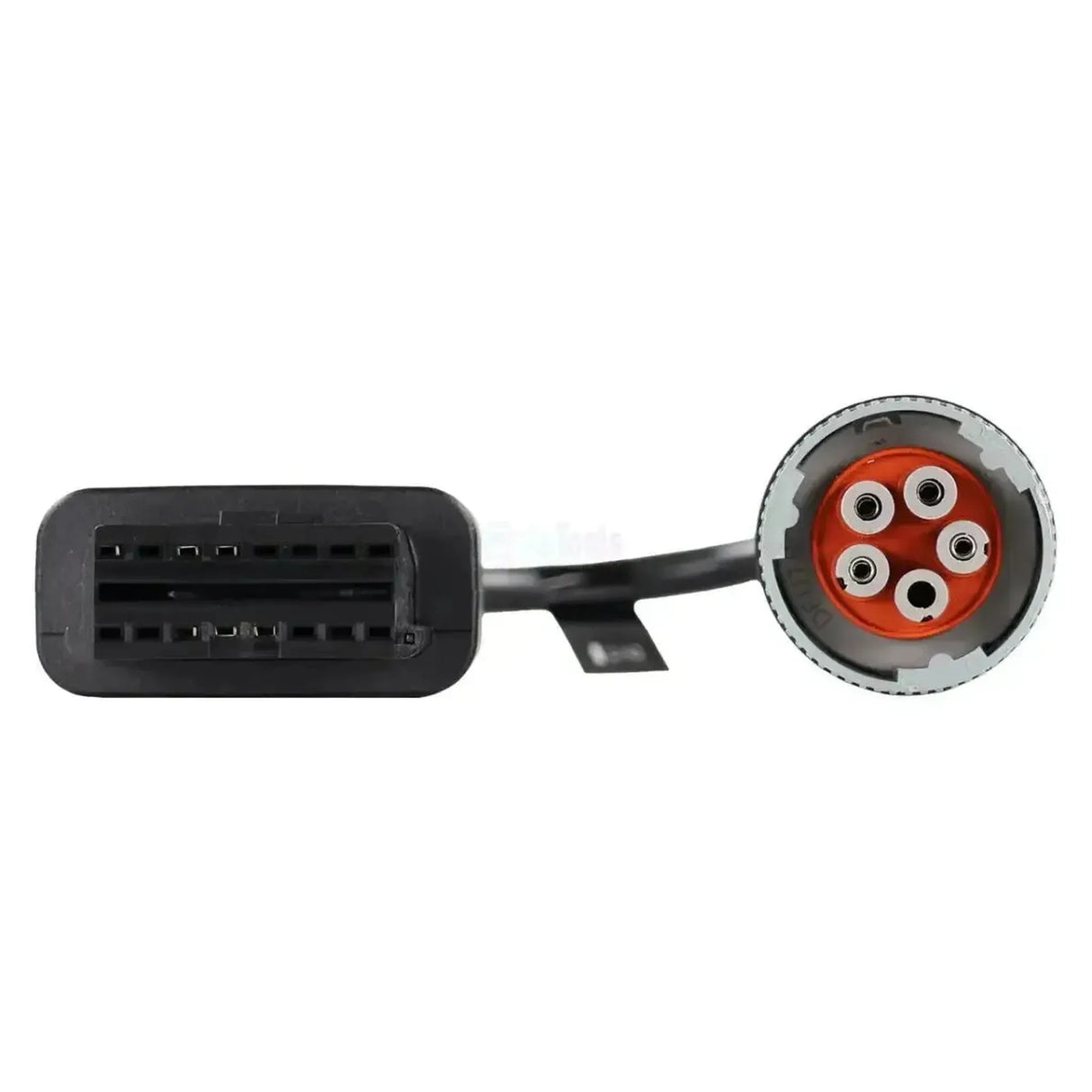

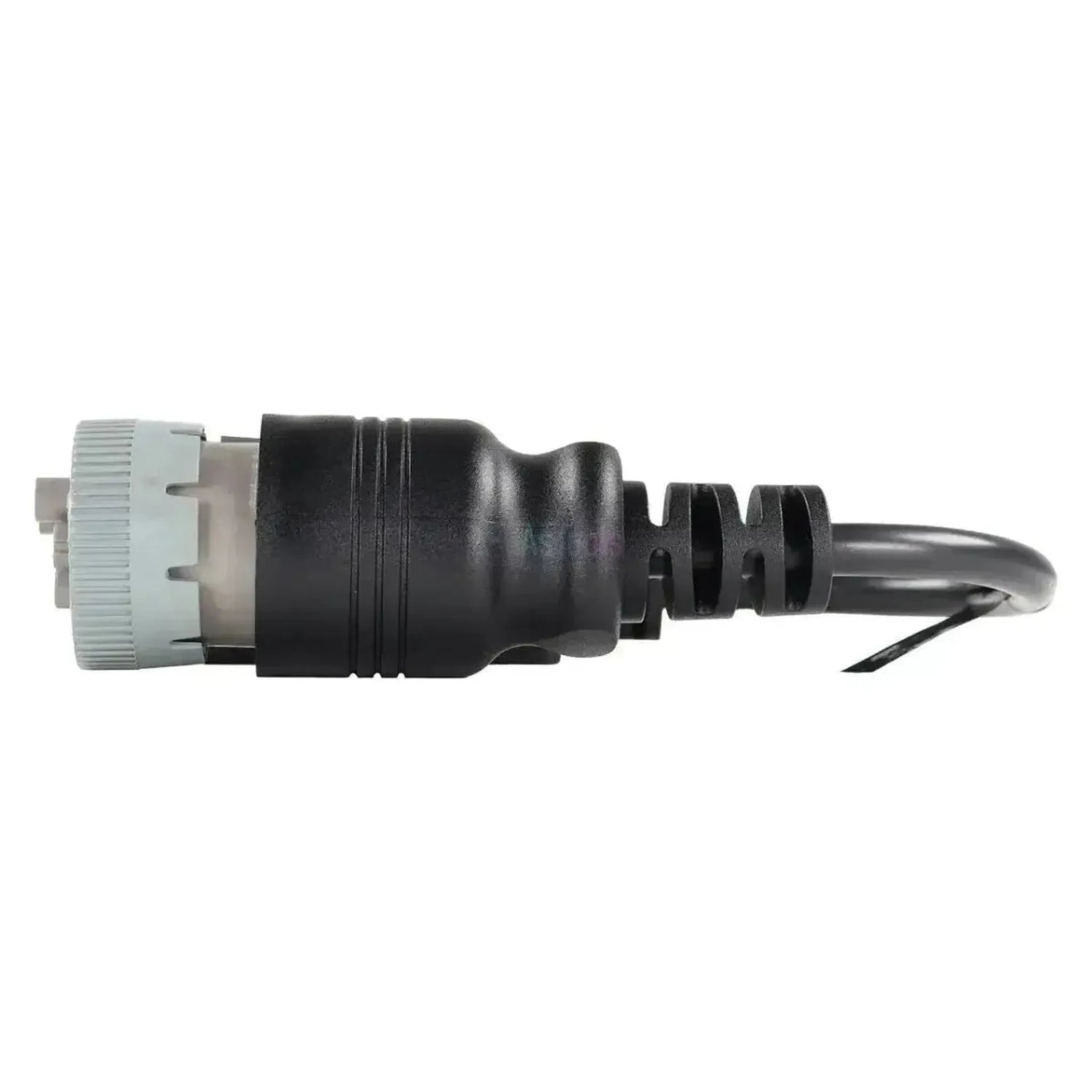

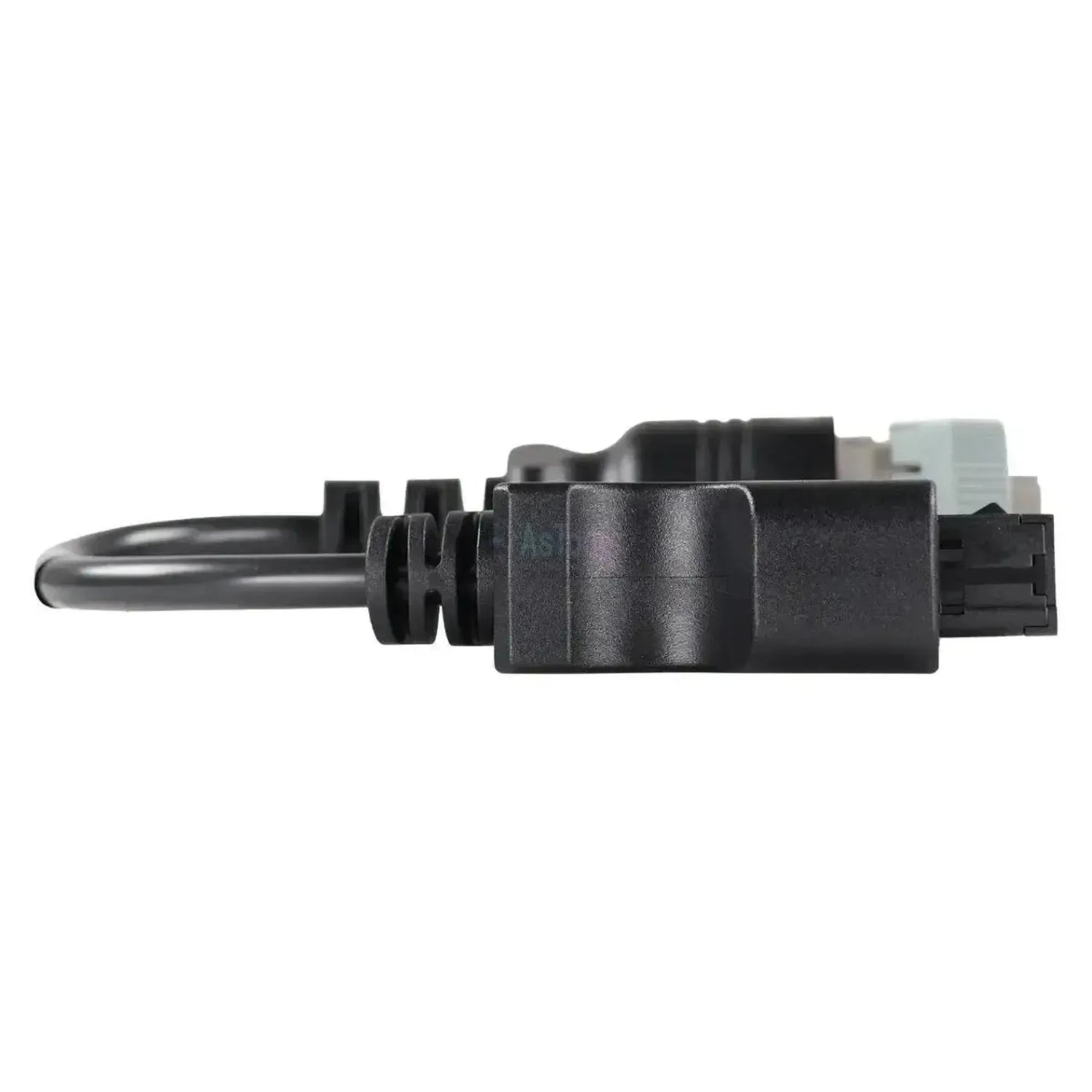

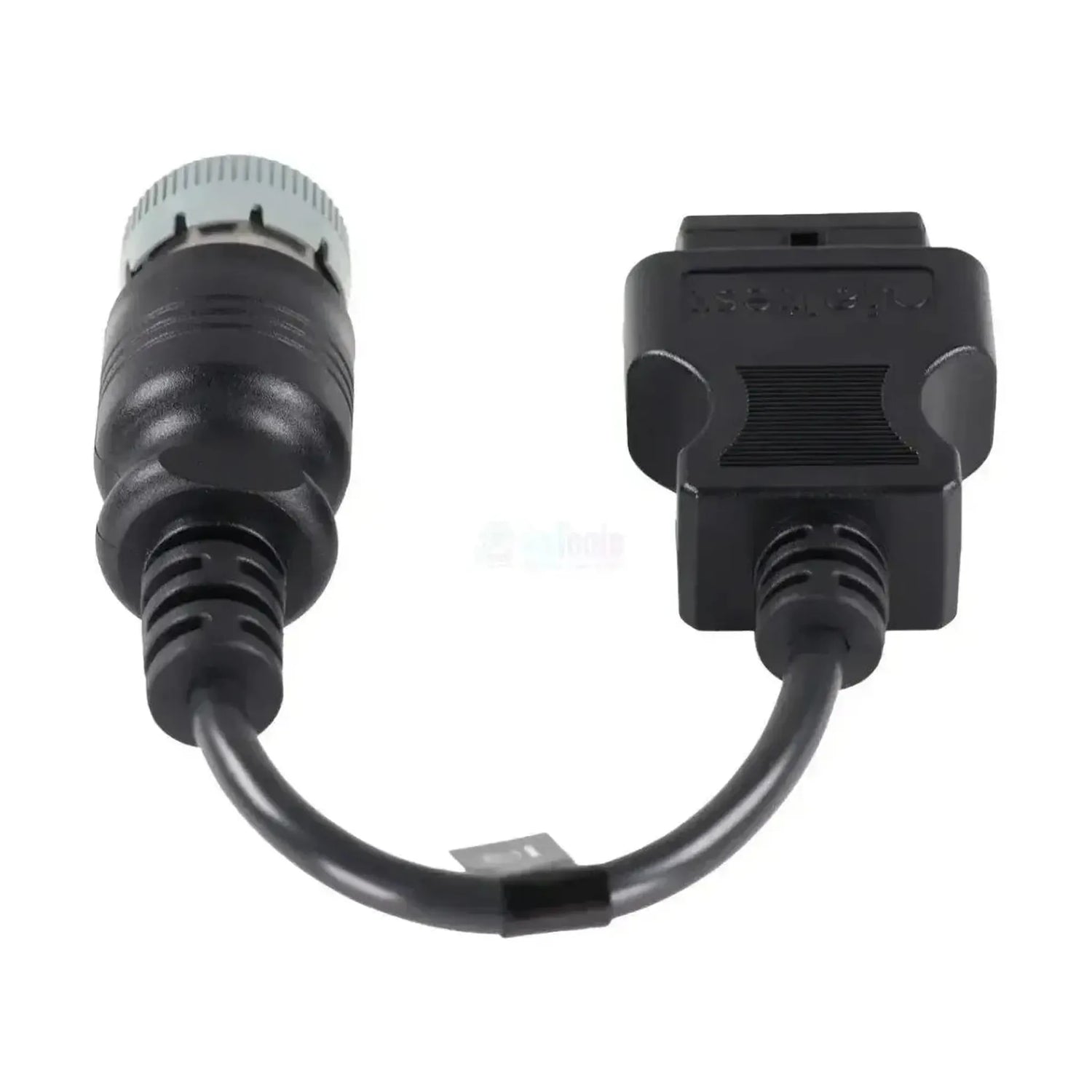

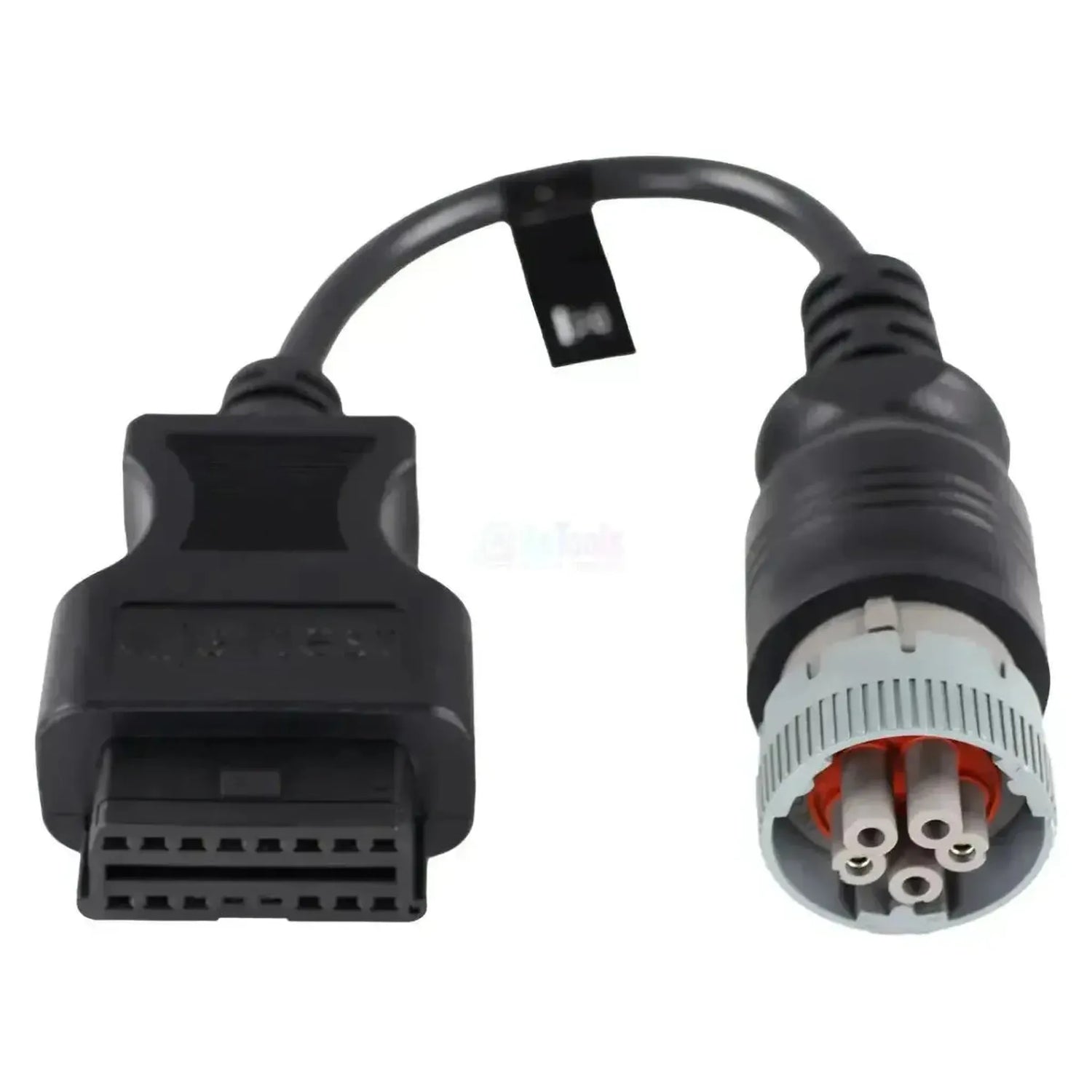

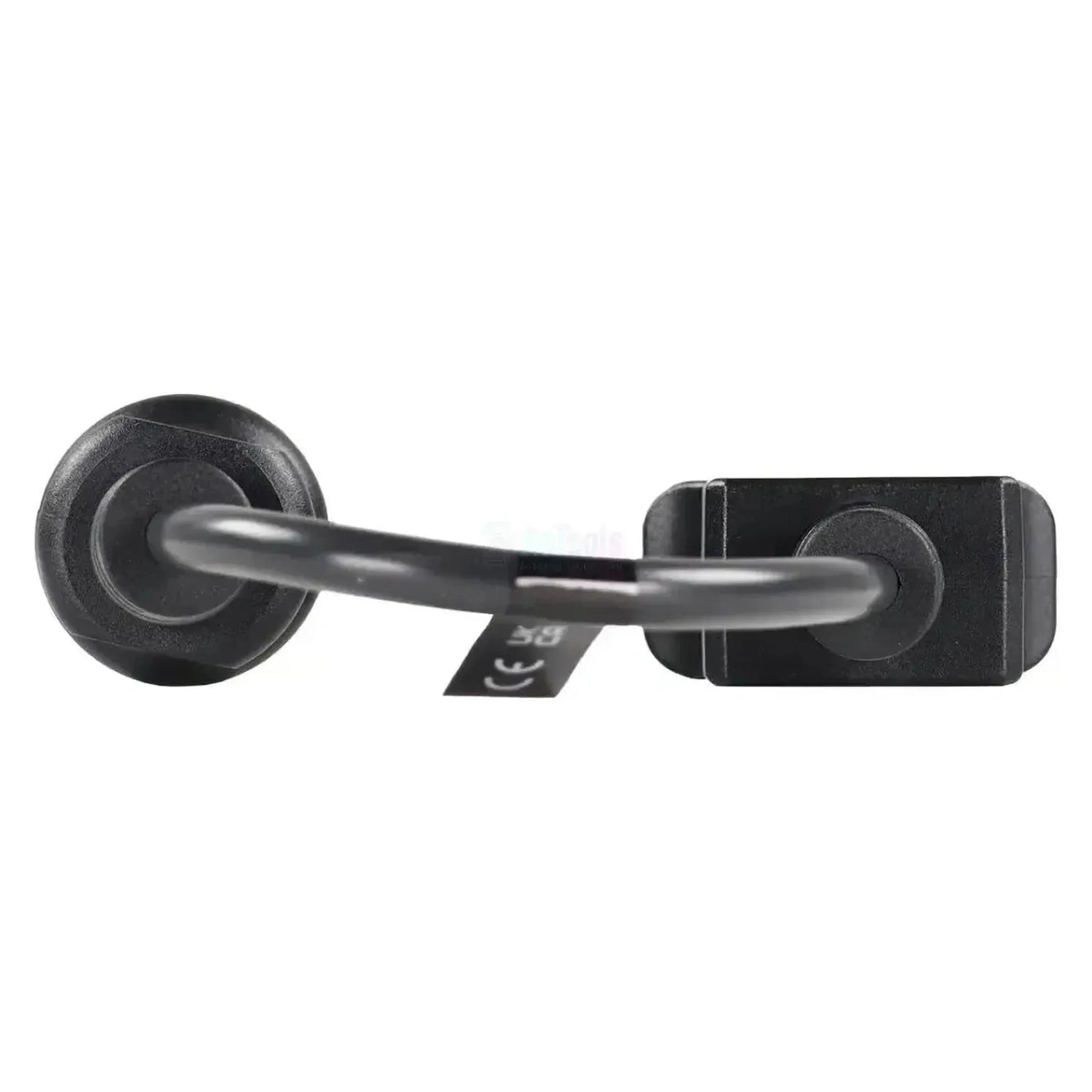

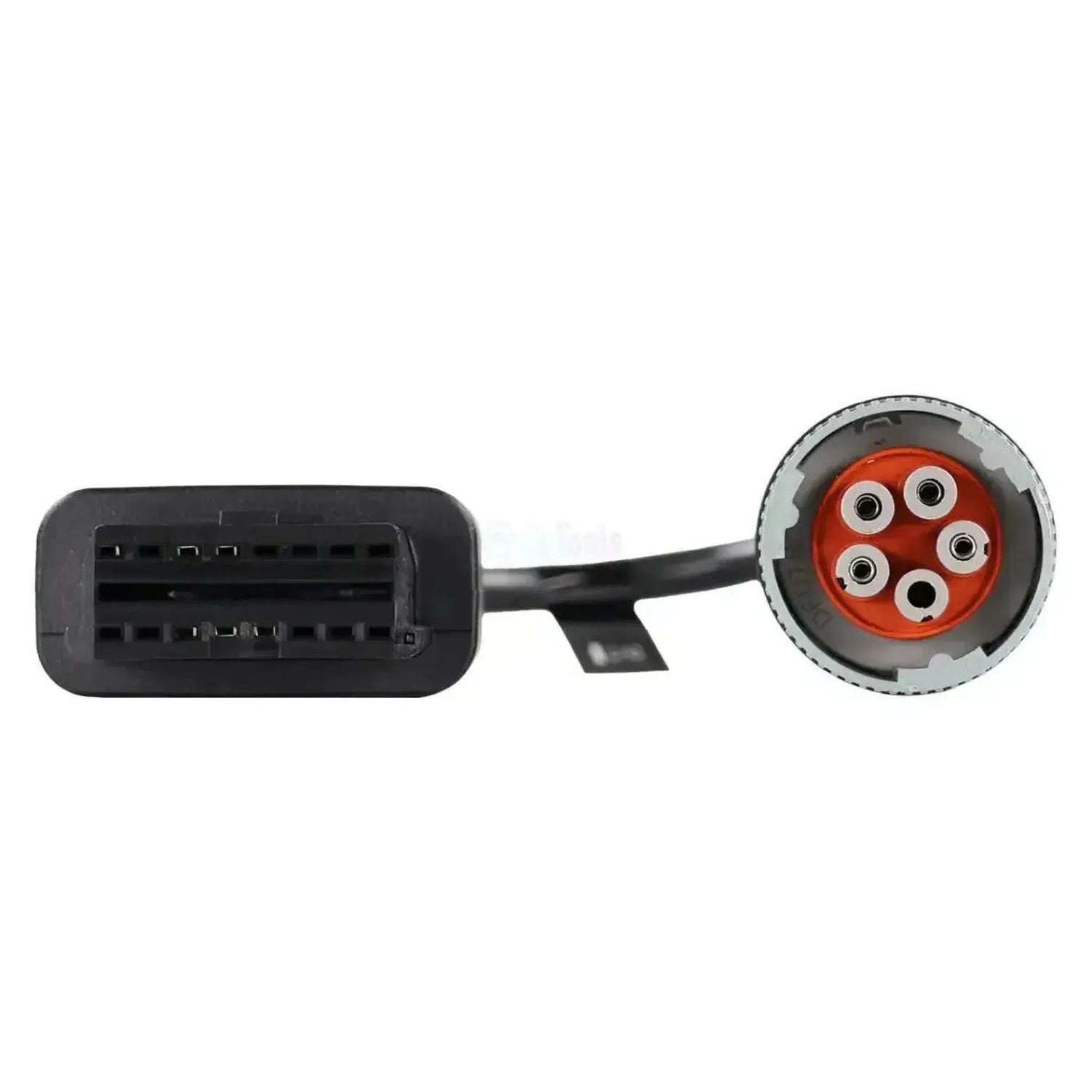

El Jaltest JDC558A convierte la conexión de diagnóstico de 5 pines de las plataformas elevadoras Genie, tijeras elevadoras y telehandlers a la entrada OBD2 de 16 pines de su cable de diagnóstico Jaltest. En el lado de la máquina cuenta con un conector Deutsch redondo con un anillo de acoplamiento dentado gris, una junta de estanqueidad roja y cinco casquillos de contacto grises; la marca está moldeada en el plástico gris. El cable mide 30 cm de largo y entra recto en el conector.
Una vez establecida la conexión, el software Jaltest accede a la unidad de control del motor MCM y a la gestión del motor integrada en la máquina. Genie instala motores variados, por lo que tras el mismo conector encontrará las unidades de control Perkins 404D/404F y ECM Perkins, las unidades Deutz EMR4 (EDC 17 CV52/CV54) y EMR5 (EDC MD1), la E-CDIS de Kubota, la EControls ECM 4G de las versiones de gasolina y GLP o la 854E de los telehandlers más pesados. En la serie S se añade el panel de instrumentos ALC-500; el cable funciona con Jaltest Link V8.1 y V9.
VENTAJAS
PUNTOS IMPORTANTES
Aplicaciones y funcionalidades
A través de esta conexión accede con el software Jaltest a las unidades de control de la plataforma elevadora, plataforma de tijera o manipulador telescópico. Detrás de la Conector de 5 pines siempre incluye la computadora de máquina MCM y, según el motor instalado, una de las unidades de control del motor que se indican a continuación. Las siguientes unidades proceden de la cobertura MHE de Jaltest.
Unidades de control a las que puede acceder
- MCM, computadora de máquina: La computadora central de máquina de las plataformas elevadoras y tijeras, con códigos de fallo, valores de medición y datos de la ECU.
- 404D/404F (J1939 y PDL), unidad de control del motor: El control Perkins para los motores diésel más pequeños.
- ECM Perkins (Tier 3 y Stage III A), control del motor diésel con inyección common rail: El control Perkins para los manipuladores telescópicos.
- EMR4 - EDC 17 CV52 y CV54 y EMR5 - EDC MD1, control del motor diésel con inyección common rail: Los controles de motor Deutz.
- E-CDIS, control del motor diésel con inyección common rail: El control de los motores Kubota.
- EControls ECM 4G, unidad de control del motor: El control de las versiones de gasolina y GLP.
- 854E (J1939), control del motor diésel con inyección common rail: El control del motor de los manipuladores más pesados.
- ALC-500, panel de instrumentos: El panel de instrumentos de la serie S.
Lo que puede hacer
- Leer y borrar códigos de fallo: Leer la memoria de fallos de la unidad de control, con descripción de la avería detectada.
- Ver valores de medición: Los valores actuales de los sensores conectados a la unidad de control, en cifras y en gráfico.
- Mantener el historial de mantenimiento: Los intervalos de mantenimiento y trabajos realizados, con un informe de servicio.
- Realizar acciones adicionales: Los procedimientos adicionales que Jaltest ofrece por unidad de control, en la medida en que estén disponibles para el sistema.
Vehículos y aplicaciones compatibles
Lo que importa es el conector, no el modelo. Este cable es compatible con cualquier máquina Genie que disponga del conector Deutsch redondo de 5 pines en el mando a distancia. Jaltest incluye las siguientes series en la cobertura MHE; para plataformas elevadoras y telehandlers no existe obligación OBD, por lo que este conector sigue siendo compatible con máquinas más recientes. La ubicación exacta de la conexión varía según la serie.
Genie:
- S-60 Series: Plataforma elevadora telescópica.
- S-80 Series: Plataforma elevadora telescópica.
- S-120 Series: Plataforma elevadora telescópica.
- Z-40 Series: Plataforma elevadora articulada.
- Z-60 Series: Plataforma elevadora articulada.
- Z-80 Series: Plataforma elevadora articulada.
- GS-3200 Series: Plataforma elevadora de tijera.
- GTH-4000 Series: Telehandler.
Contenido del embalaje
- 1x Jaltest (JDC558A) | Genie 5-pins OBD – 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen
Especificaciones técnicas
General
- La marca del cable o del adaptador. Normalmente debe coincidir con la marca de su equipo de diagnosis.Marca
- Jaltest
- El tipo de producto: un cable adaptador suelto, un adaptador sin cable o un juego completo.Tipo de producto
- Cable adaptador
- En qué juego de cables se incluye también este cable. Si ya dispone de ese juego, no necesita comprar el cable por separado.Incluido en el juego de cables
- Juego de cables MHE para plataformas elevadoras y manipuladores telescópicos
Compatibilidad
- Con qué marca de equipo de diagnosis funciona el cable. Un cable de una marca normalmente no sirve para un equipo de otra marca.Equipo de diagnosis compatible
- Jaltest
- En qué versión de la interfaz Jaltest Link encaja el cable. Algunos cables solo funcionan con la V9 más reciente.Versión de Jaltest Link
- Link V8.1
- Link V9
- Qué módulo Jaltest necesita para usar el cable. Sin la licencia adecuada, el cable no funciona.Módulo de software Jaltest
- MHE transporte interno
Conexiones
- El conector que se enchufa en el puerto de diagnosis del vehículo o de la máquina. Debe encajar exactamente.Conector del lado del vehículo
- OBD de 5 pines (redondo, Deutsch)
- El conector del lado de su equipo de diagnosis o interfaz. Normalmente un conector OBD2 de 16 pines.Conector del lado del equipo
- OBD2 de 16 pines
Funciones de diagnosis
- Puede ver los valores reales de los sensores con el vehículo en marcha. Útil para localizar averías.Ver datos en tiempo real
- Sí
Dimensiones y peso
- La longitud del cable. Un cable más largo ofrece más libertad de movimiento con un puerto de difícil acceso.Longitud del cable
- 30 cm
- Número de referencia
- JDC558A
Otras especificaciones
- Aplicación
- Plataformas elevadoras Genie, tijeras elevadoras y brazos telescópicos
- Unidades de control
- MCM, 404D/404F y ECM Perkins, EMR4 - EDC 17 CV52/CV54 y EMR5 - EDC MD1, E-CDIS, EControls ECM 4G, 854E y ALC-500
- Segmento
- Equipos de elevación y manutención
- Módulo Jaltest
- Jaltest MHE (equipos de transporte e izado internos)
- Parte del juego de cables
- Juego de cables MHE para plataformas elevadoras y brazos telescópicos (70002028)
