Jaltest  |  SKU: JDC101A

Jaltest (JDC101A) | Haldex Modal (ABS) Cable adaptador OBD 3+3 pines a OBD2 16 pines | Remolque

€74,95 incl.
€61,94 excl.

Garantía directa a través de AsTools

Tramitamos los casos de garantía directamente, de forma rápida y sin intermediarios del fabricante. Gracias a nuestro propio almacén de repuestos y experiencia técnica, generalmente podemos ayudarle de inmediato. Solo en casos excepcionales enviamos el producto al proveedor.

2 años de garantía en todos los productos

Al igual que todos nuestros productos, este artículo se suministra con 2 años de garantía de fábrica. De esta forma, usted dispone de cobertura garantizada en cuanto a calidad y servicio a largo plazo.

Devoluciones sencillas

Puede solicitar su devolución fácilmente a través de su cuenta. Le enviaremos la etiqueta de devolución por correo electrónico. Los gastos de envío de la devolución corren por su cuenta.

Servicio de atención al cliente profesional

Nuestros expertos están listos para ayudarle de forma rápida y profesional, tanto en línea como en nuestra tienda física. ¿Tiene alguna pregunta? ¡No dude en ponerse en contacto con nosotros!

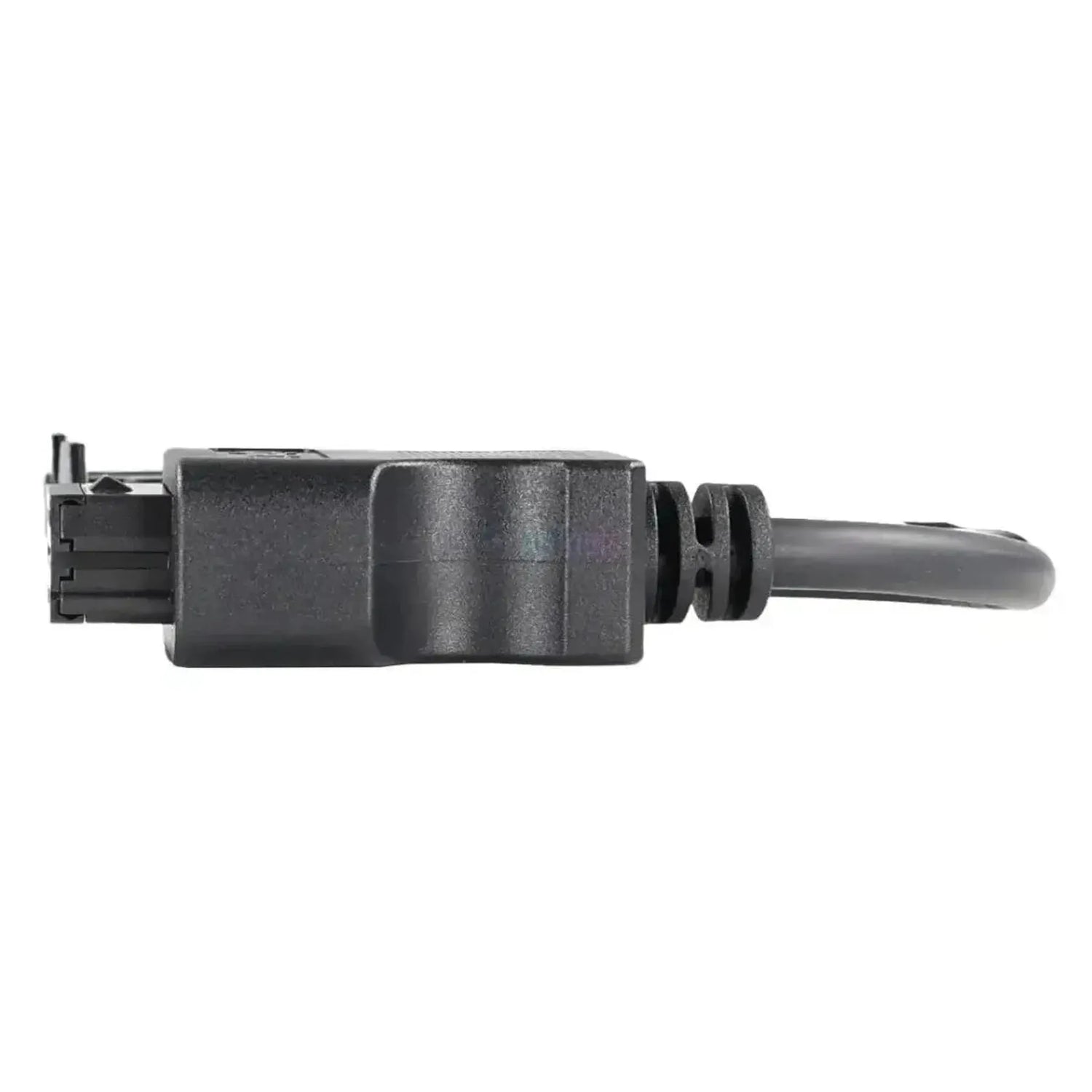

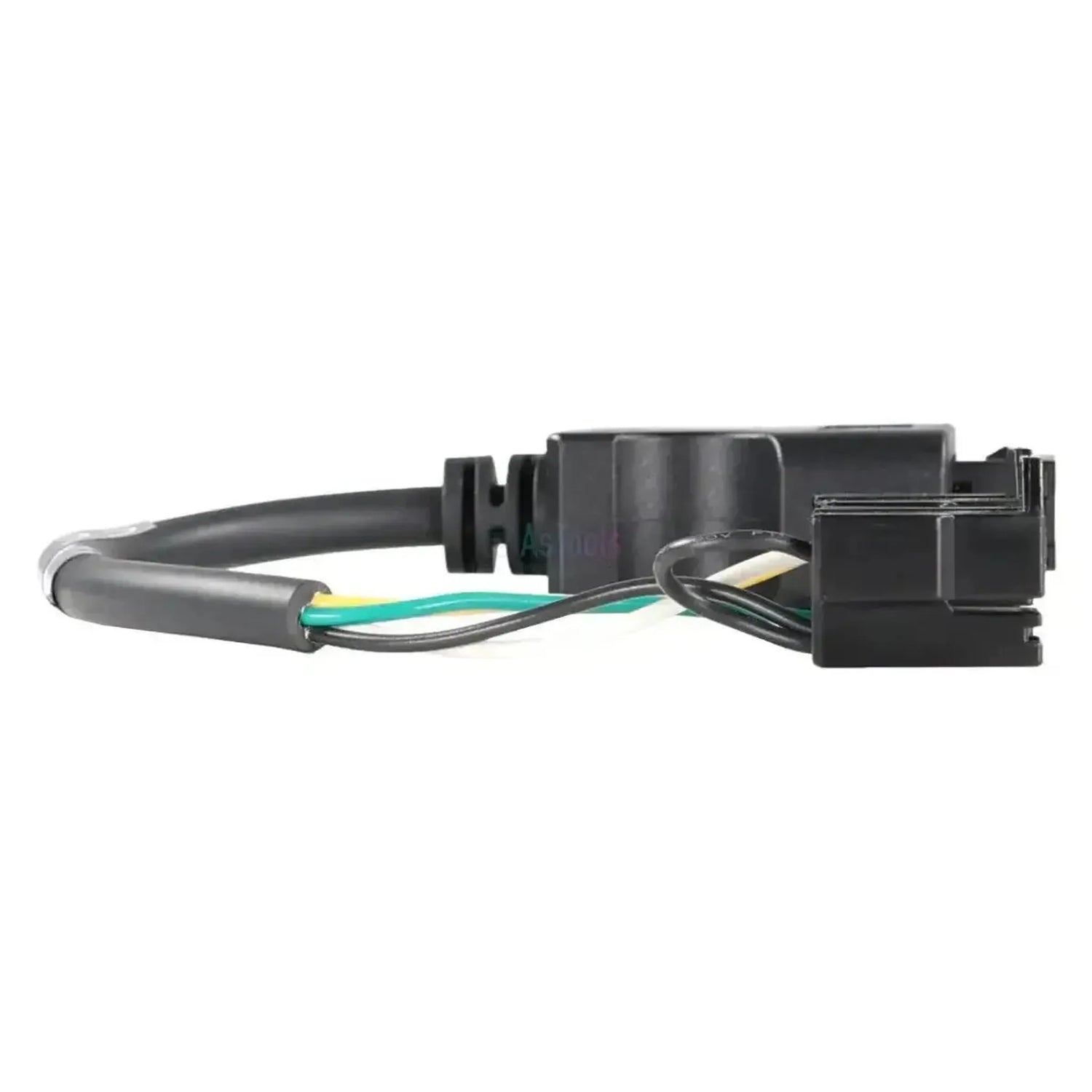

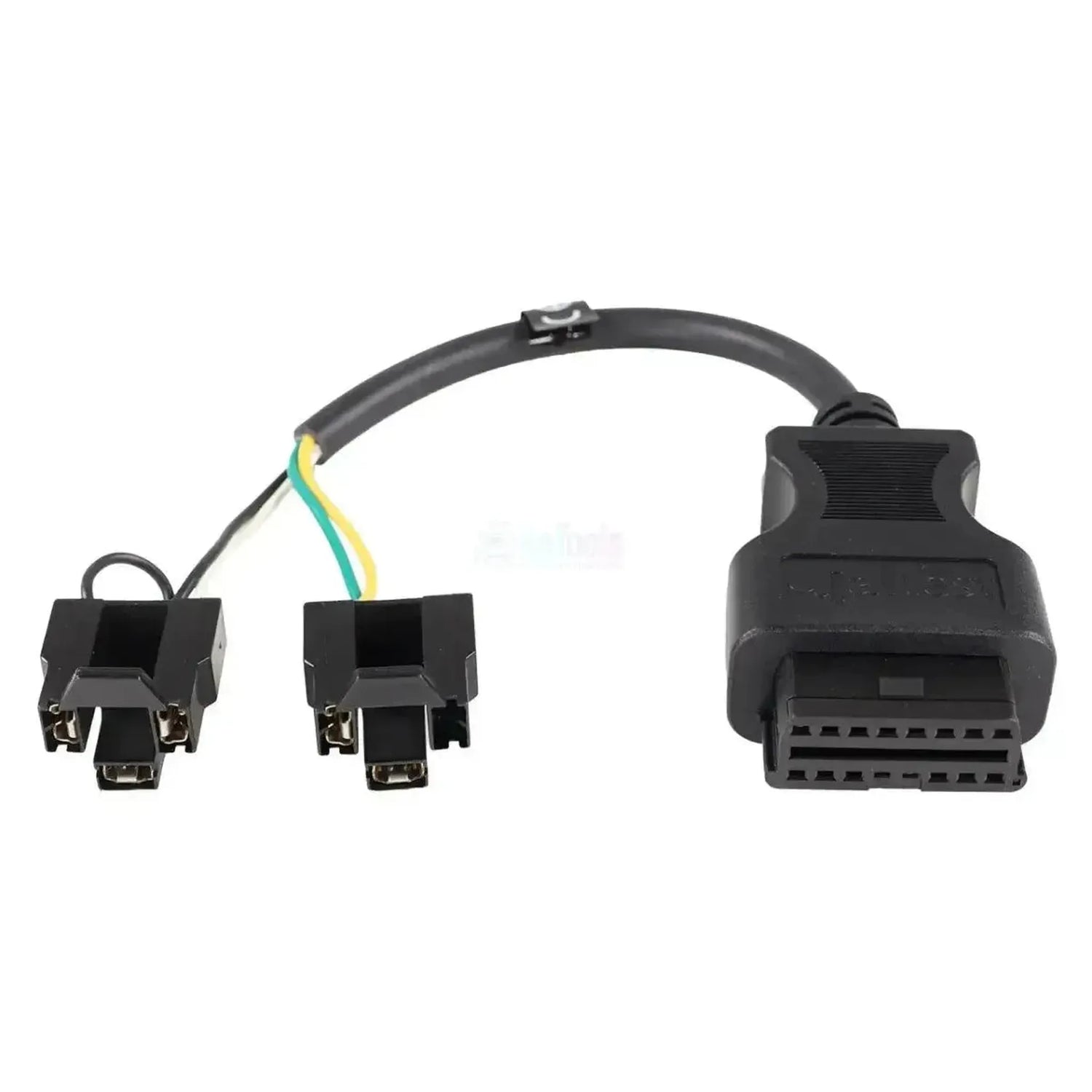

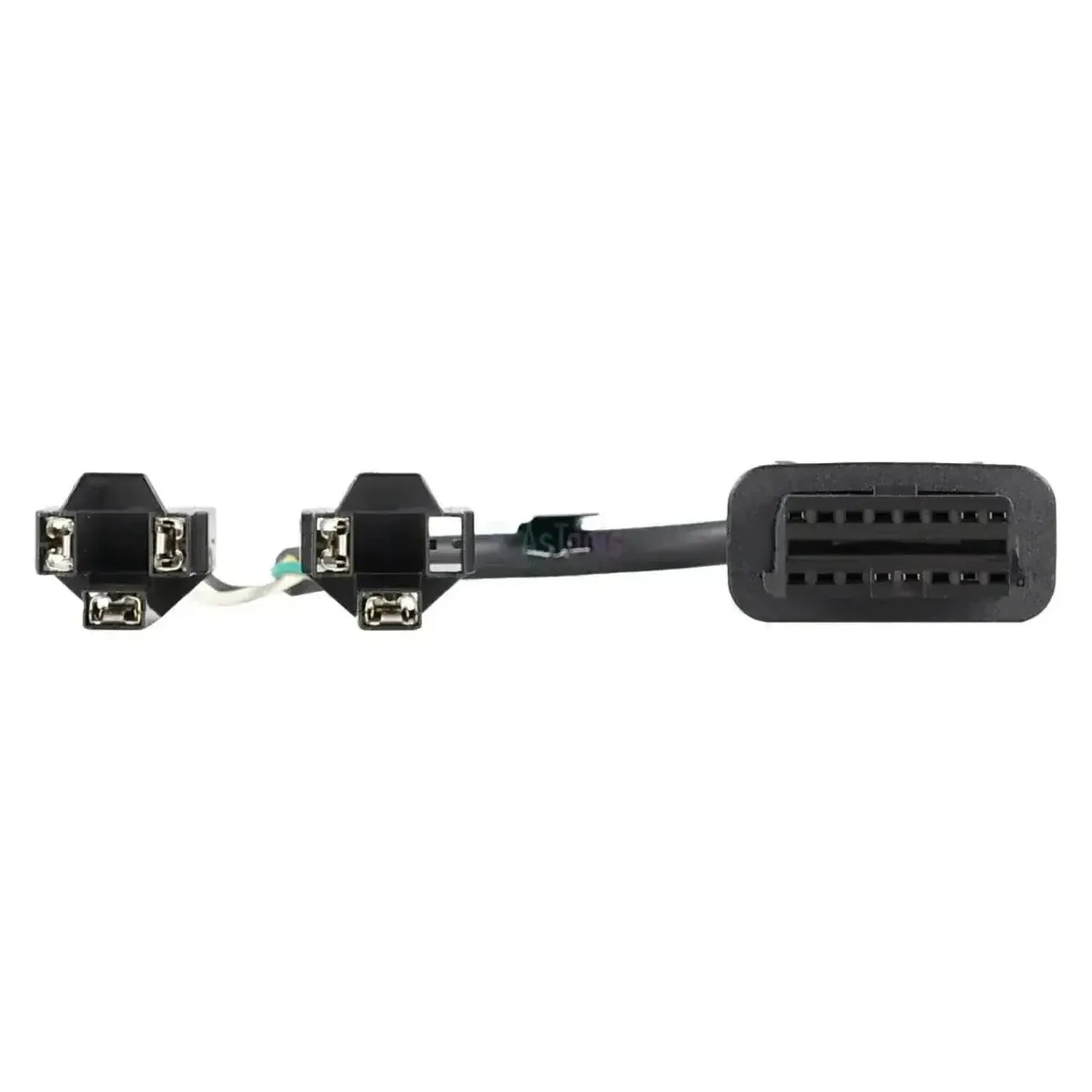

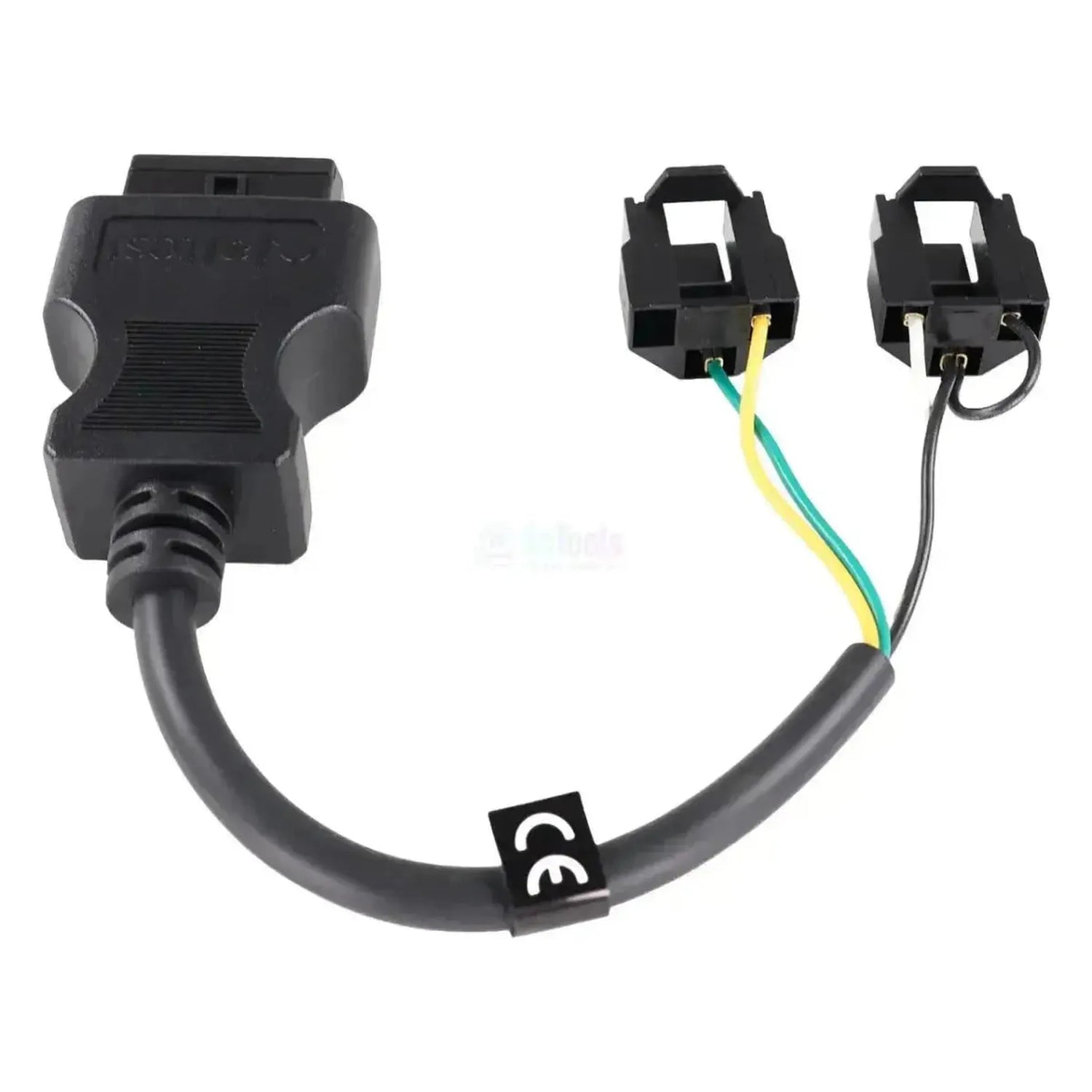

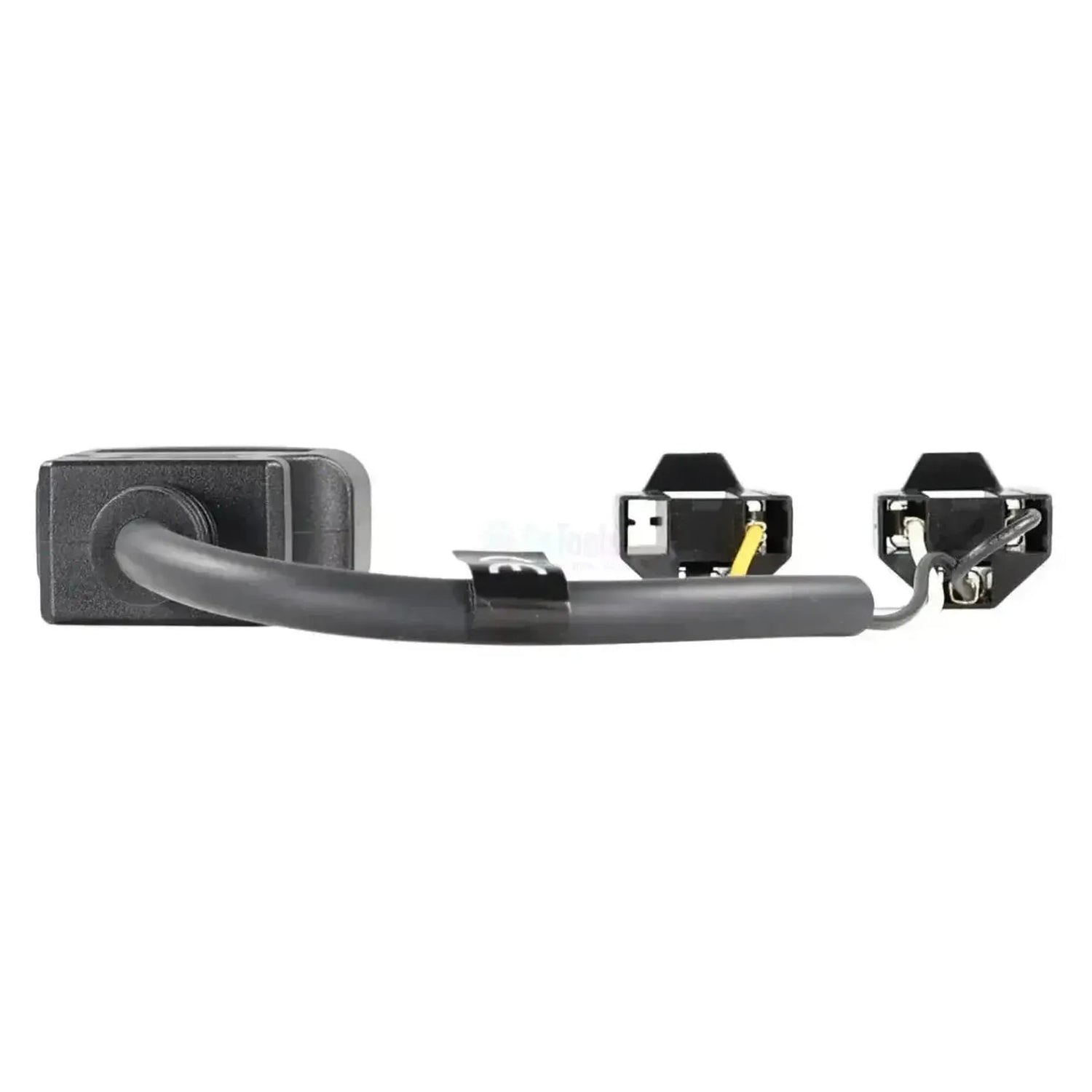

El Jaltest JDC101A conecta la conexión de diagnóstico de 3+3 pines del sistema de frenado de remolque Haldex Modal a la entrada OBD2 de 16 pines de su cable de diagnóstico Jaltest. Detrás del conector OBD2 sale un único cable negro que termina en dos carcasas de conector negras idénticas con tres cavidades cada una. Una carcasa contiene tres contactos planos de color latón, la otra dos, con una cavidad vacía; ambas carcasas están interconectadas mediante un conductor blanco y otro verde. Ambas carcasas disponen de contactos y no forman un par acoplable: cada una se conecta a su propio bloque de contactos de la unidad Modal. El cable mide entre 28 y 30 cm de largo.

Detrás de esa conexión, el software Jaltest accede al ABS MODAL, el sistema antibloqueo para remolques y semirremolques. De esa unidad puede leer códigos de falta, valores de medición, datos de la ECU e información de mantenimiento; activar componentes e ajustar parámetros no están cubiertos para este sistema. Dado que la unidad Haldex está en el chasis y no depende del fabricante del remolque, el mismo cable es compatible con diferentes marcas de remolques. El cable funciona con Jaltest Link V8.1 y V9 y está incluido en el módulo Jaltest CV.

VENTAJAS

✔Ambas carcasas de 3 pines están en un único cable, por lo que puede conectar la unidad Modal en una sola operación.
✔El ABS MODAL está cubierto con códigos de falta, valores de medición, datos de la ECU e información de mantenimiento.
✔Es determinante la unidad Haldex en el chasis y no la marca del remolque, por lo que el mismo cable se adapta a diferentes remolques.
✔Compatible con Jaltest Link V8.1 y V9, es decir, tanto con la generación de interfaz anterior como con la actual.

PUNTOS IMPORTANTES

✕Solo para la conexión Modal de 3+3 pines. La versión Modular dispone de un conector redondo de 4 pines y se corresponde con JDC102A.
✕En el ABS MODAL, la cobertura al leer permanece limitada: Controlar componentes e Ajustar parámetros no están disponibles en la tabla de cobertura para este sistema.
✕Los demás sistemas Haldex — MODULAR/PLC, PLC Select, ITCM, MGX, U-ABS, EB+/TRS y EPV, las generaciones EB+ y el control de presión de neumáticos (TPMS) — figuran como sistemas independientes en la cobertura, cada uno con su propia conexión.
✕Con una longitud de 28 a 30 cm, el cable es corto, por lo que trabajará muy cerca de la unidad de control en el chasis.

Aplicaciones y funcionalidades

A través de esta conexión accede con el software Jaltest a la regulación de frenado del remolque o semirremolque, es decir, al sistema antibloqueo, y no al tractor que lo remolca. La unidad Haldex que encuentre determina la generación del sistema en el chasis y no la marca del remolque. La unidad que se describe a continuación procede de la cobertura Haldex de Jaltest, con las funciones disponibles para este sistema.

Unidades de control a las que puede acceder

  • ABS MODAL, sistema antibloqueo para remolques: La regulación de frenado para la que se ha diseñado este cable, con códigos de fallo, valores de medición, datos de la ECU e información de mantenimiento.

Lo que puede hacer

  • Leer códigos de fallo: Consultar la memoria de fallos de la unidad de control, con descripción de las averías almacenadas.
  • Ver valores de medición: Los valores actuales de los sensores conectados, con una notificación cuando un valor se sale del rango.
  • Consultar datos de mantenimiento: Ver los intervalos de servicio del sistema y elaborar un informe de mantenimiento.

Vehículos y aplicaciones compatibles

Lo determinante es el conector, no el modelo. Este cable se adapta a cualquier semirremolque o remolque donde la unidad Haldex Modal con dos conectores de 3 pines esté instalada en el chasis. Para remolques nunca se ha prescrito una conexión de diagnóstico estandarizada, por lo que esta configuración sigue siendo válida también en semirremolques más recientes. Los remolques con un conector Haldex redondo de 4 pines corresponden a JDC102A o JDC108A.

Haldex (delimitación):

  • ABS MODAL: La regulación antibloqueo para semirremolques y remolques para los que se ha diseñado este cable.
  • Marca del chasis: No es determinante; el cable sigue la unidad Haldex en el chasis.
  • Año de fabricación: No determinante; los remolques no están sujetos a conexión de diagnóstico obligatoria.
💡
Información útil: Los dos conectores llevan ambos buses y por lo tanto no encajan entre sí: Cada uno va en su propio bloque de contactos de la unidad Modal. Compruebe en el remolque mismo cómo está realizada la conexión al chasis antes de realizar su pedido.

Contenido del embalaje

  • 1x Jaltest (JDC101A) | Cable adaptador Haldex Modal (ABS) 3+3-pins OBD – 16-pins OBD2 | Remolque

Especificaciones técnicas

General

El fabricante del cable. Los cables Jaltest funcionan con los equipos de diagnosis de Jaltest.Marca
Jaltest (Cojali)
El tipo de cable. Un cable de diagnosis se conecta al conector de diagnosis; un cable de medición mide un componente por separado.Tipo de cable
Cable adaptador
El paquete de software de Jaltest al que pertenece el cable. Para utilizar el cable necesita una licencia de ese módulo.Módulo de software Jaltest
  • CV vehículos industriales
Para qué tipo de vehículos o máquinas está pensado el cable. Así comprueba rápidamente si es adecuado para los que llegan a su taller.Tipos de vehículo
  • Remolque

Conexiones

En qué versión de la interfaz de diagnosis Jaltest Link se puede utilizar el cable. No todos los cables funcionan en todas las versiones.Jaltest Link compatible
  • Jaltest Link V8.1
  • Jaltest Link V9
El conector del lado del equipo de diagnosis. Debe encajar en su interfaz o en su cable de diagnosis.Conexión del lado de la interfaz
OBD2 de 16 pines
El conector del lado del vehículo, del motor o de la máquina. Debe encajar en el conector de diagnosis o en el componente.Conexión del lado del vehículo
OBD de 3+3 pines
La longitud del cable. Un cable más largo le da más espacio para trabajar.Longitud del cable
28 a 30 cm

Diagnóstico

Si puede ver los valores actuales de los sensores con el vehículo en marcha. Útil para localizar una avería.Valores en tiempo real
Si puede ver cuándo corresponde el siguiente mantenimiento. Útil para planificar bien una revisión.Consulta de datos de mantenimiento

Uso

Número de referencia
JDC101A
Unidades de control
ABS MODAL (sistema antibloqueo de remolque)

Otras especificaciones

Aplicación
Sistema de frenado de remolque Haldex Modal (ABS MODAL)
