Jaltest  |  SKU: JDC535A

Jaltest (JDC535A) | Cable adaptador Hitachi 6 pines OBD a 16 pines OBD2 | Maquinaria de construcción y obras

€362,95 incl.
€299,96 excl.

Garantía directa a través de AsTools

Tramitamos los casos de garantía directamente, de forma rápida y sin intermediarios del fabricante. Gracias a nuestro propio almacén de repuestos y experiencia técnica, generalmente podemos ayudarle de inmediato. Solo en casos excepcionales enviamos el producto al proveedor.

2 años de garantía en todos los productos

Al igual que todos nuestros productos, este artículo se suministra con 2 años de garantía de fábrica. De esta forma, usted dispone de cobertura garantizada en cuanto a calidad y servicio a largo plazo.

Devoluciones sencillas

Puede solicitar su devolución fácilmente a través de su cuenta. Le enviaremos la etiqueta de devolución por correo electrónico. Los gastos de envío de la devolución corren por su cuenta.

Servicio de atención al cliente profesional

Nuestros expertos están listos para ayudarle de forma rápida y profesional, tanto en línea como en nuestra tienda física. ¿Tiene alguna pregunta? ¡No dude en ponerse en contacto con nosotros!

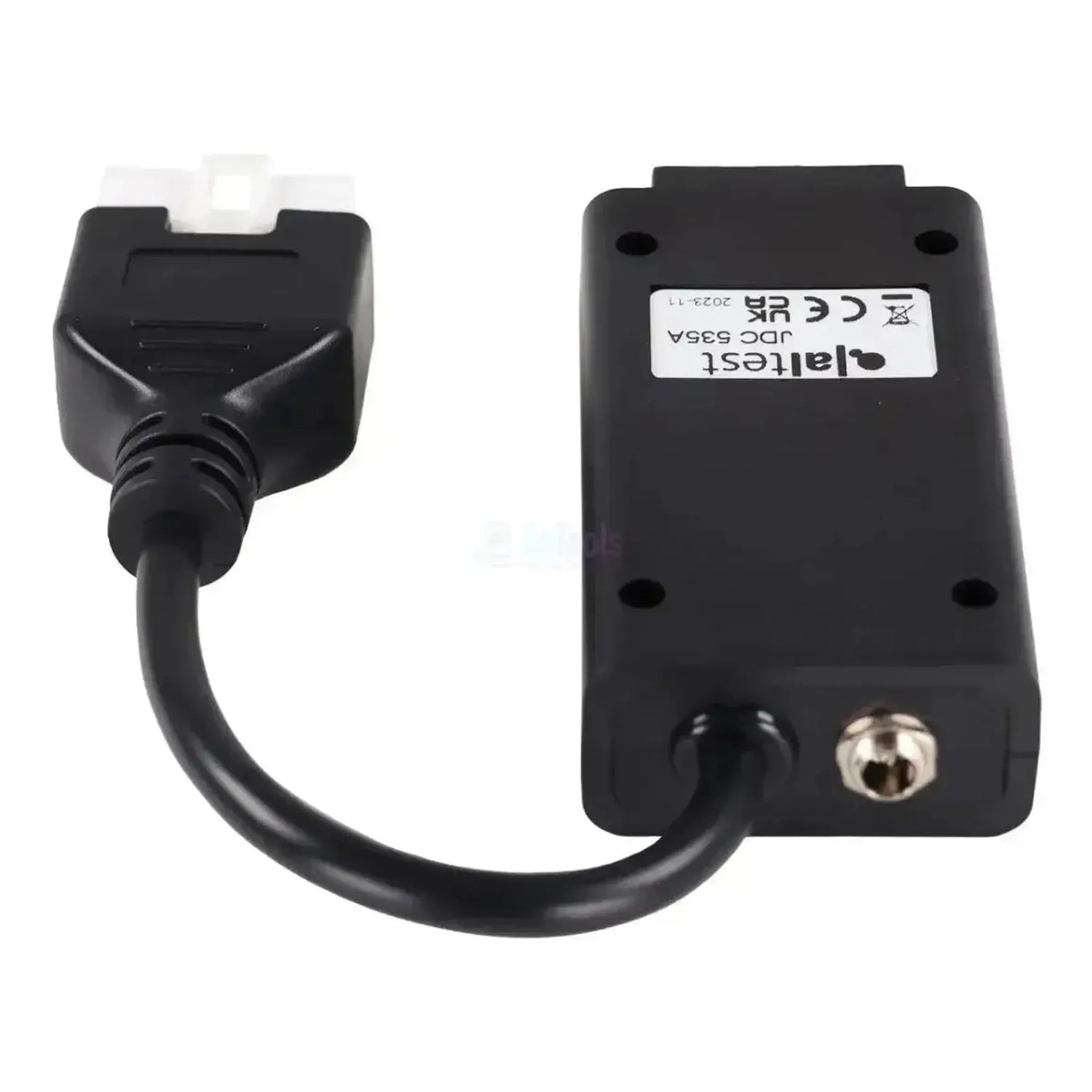

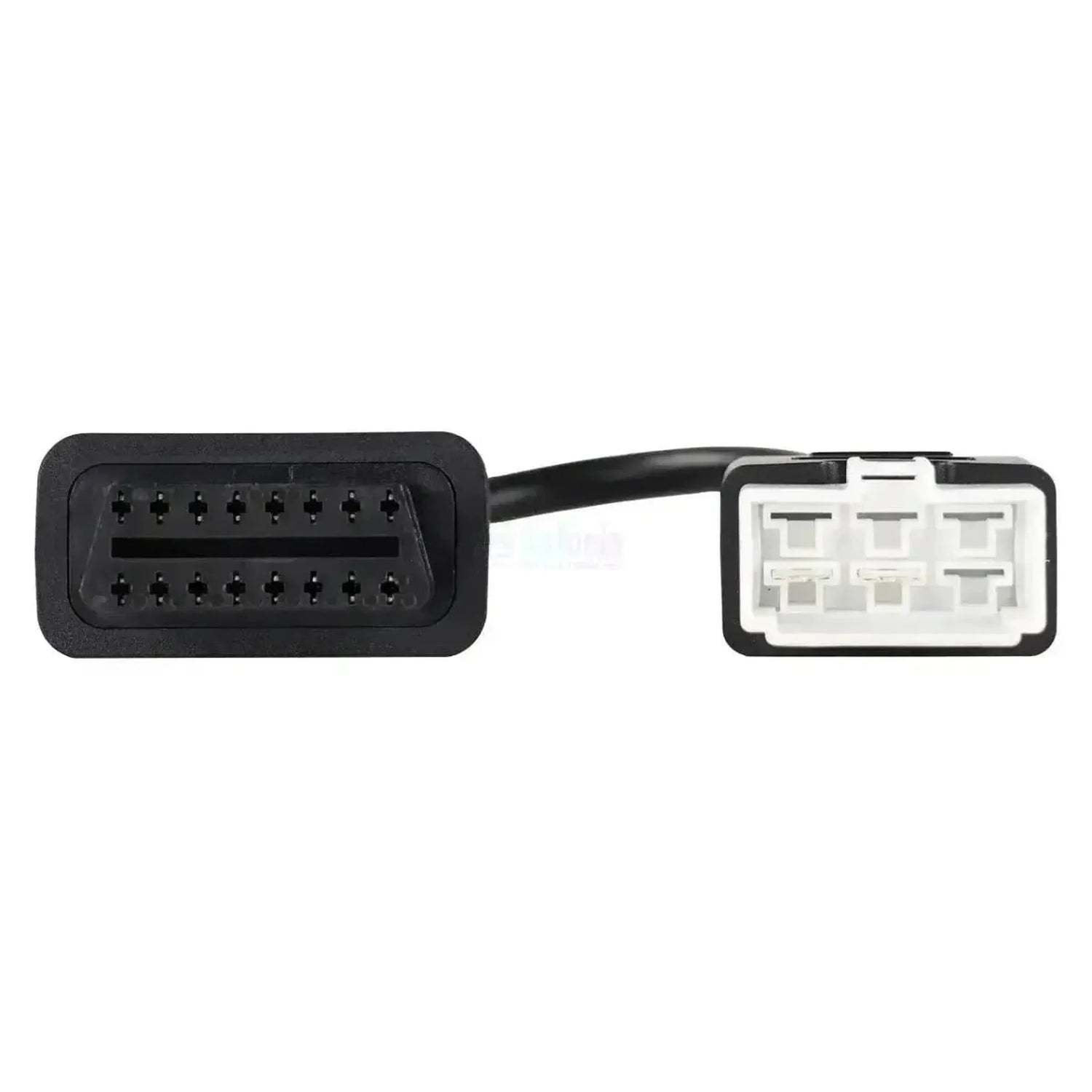

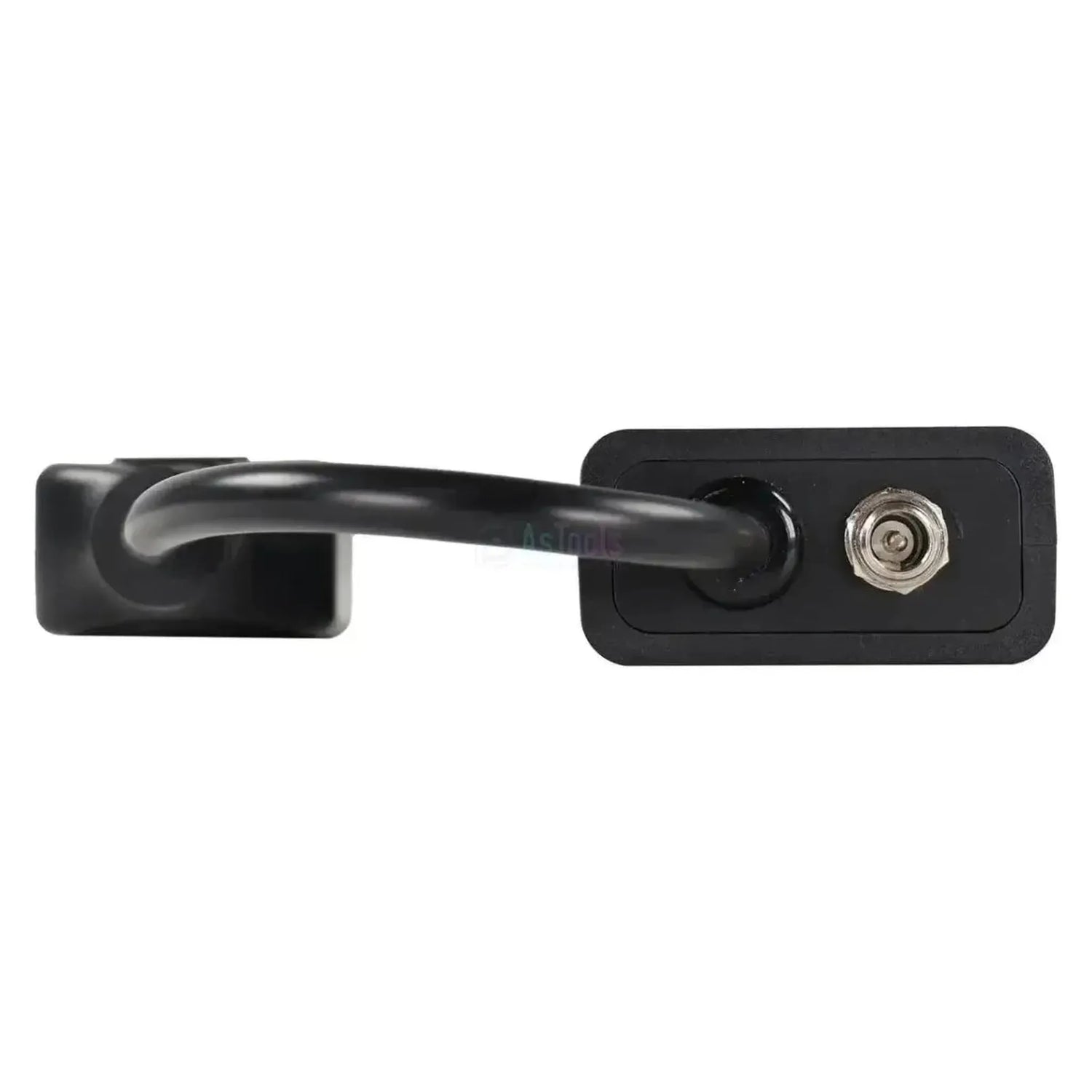

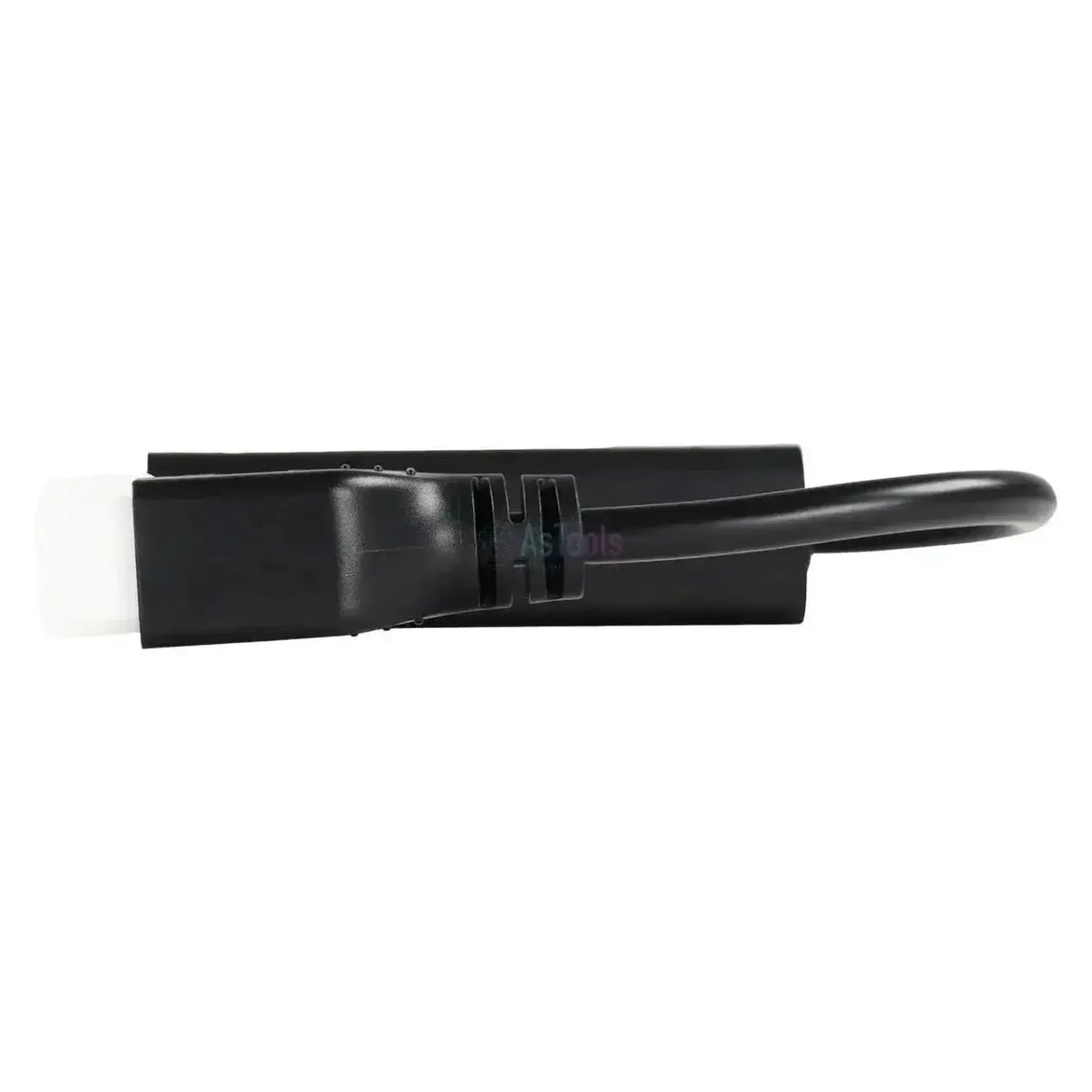

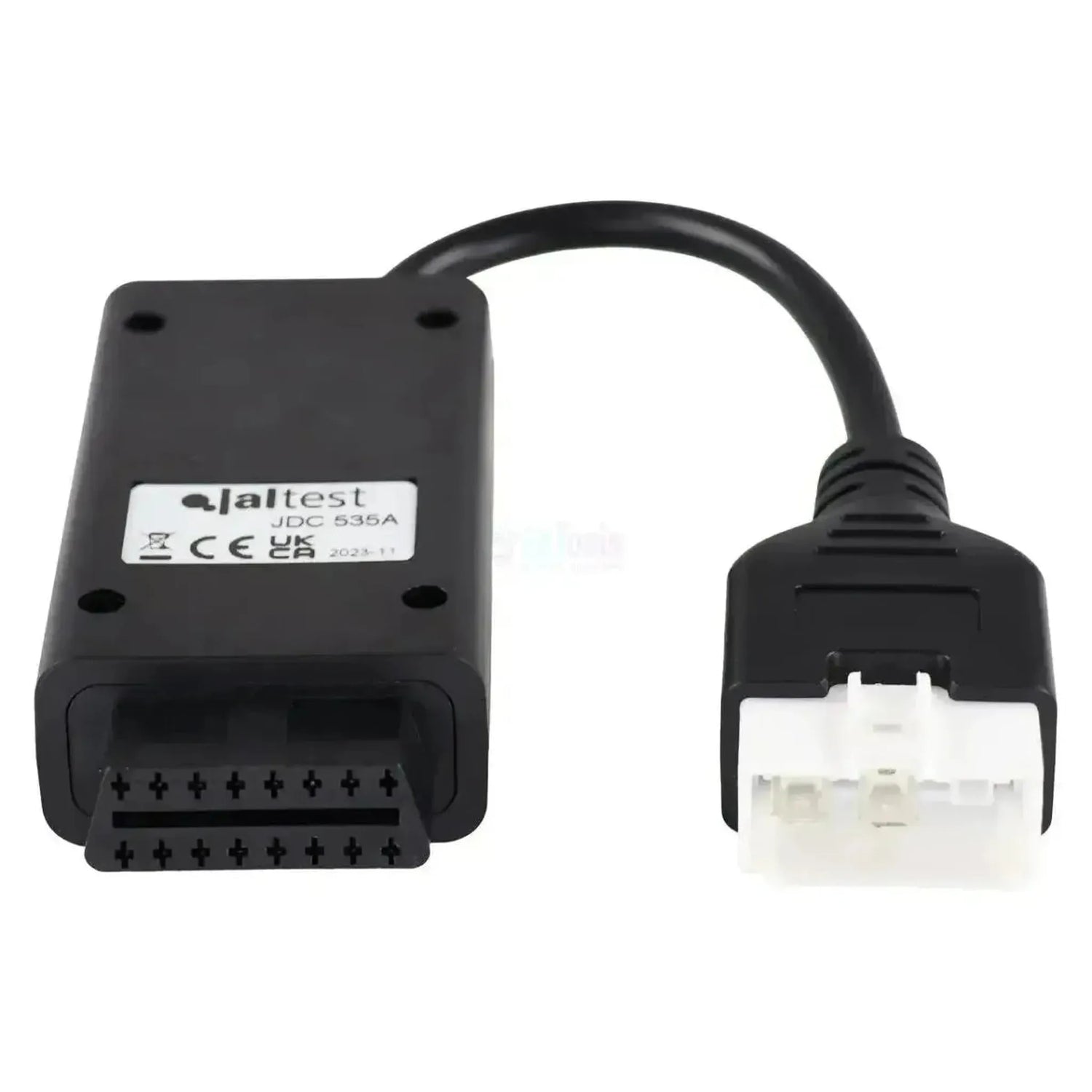

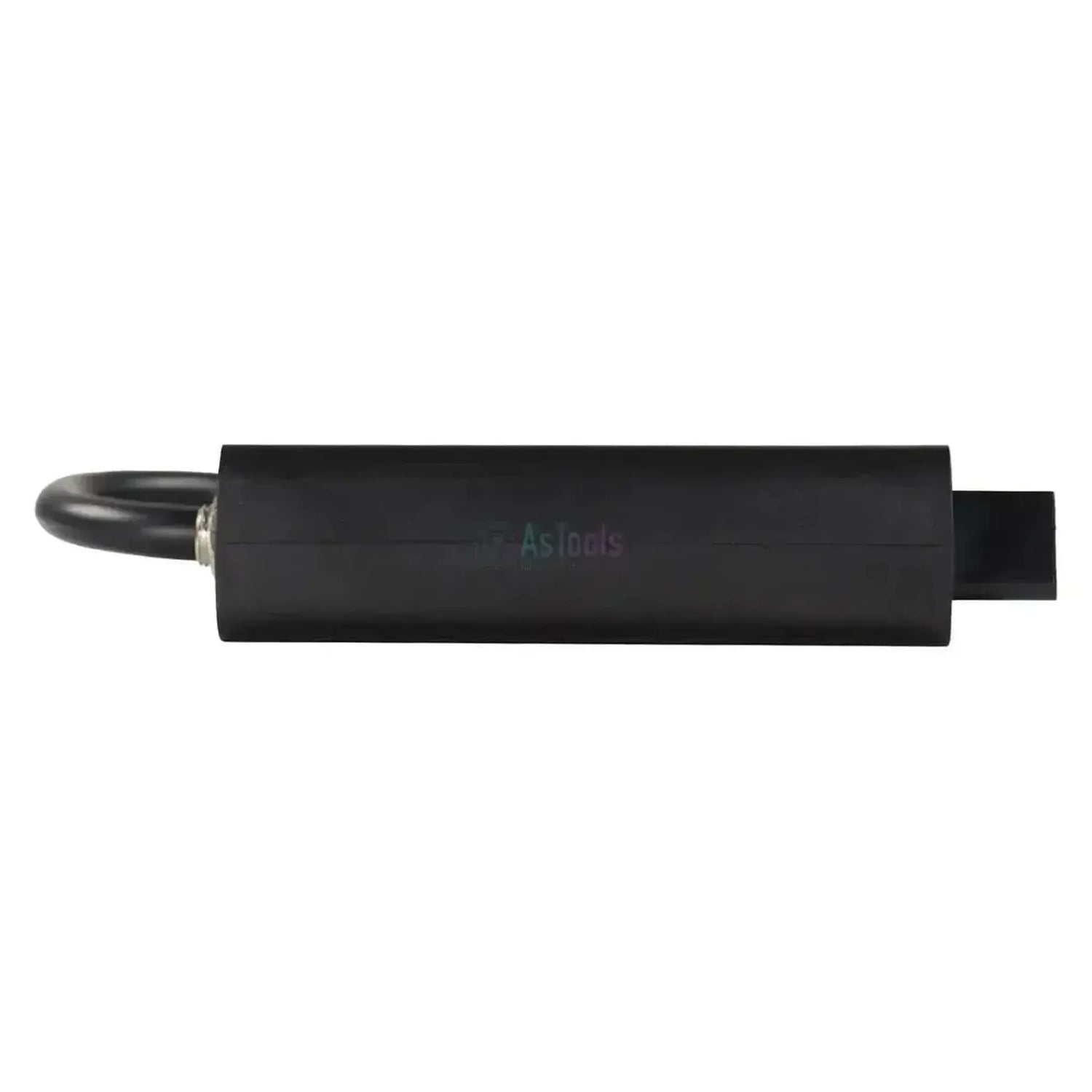

El Jaltest JDC535A es el cable de diagnóstico de máquinas para excavadoras, cargadoras de ruedas y volquetes Hitachi. En el lado de la máquina dispone de un conector de contacto color crema en una caperuza negra; en el lado de la interfaz, un conector OBD2 de 16 pines negro, y a mitad del cable hay una caja de plástico negro con tornillo y dos entradas de cable. La conexión de 6 pines se sitúa en la cabina; el cable mide 28 a 30 cm.

Con esta conexión, el equipo Jaltest no solo lee la centralita del motor Isuzu, sino también el lado de la máquina Hitachi: la computadora central de la máquina MC, la pasarela ICF y el cuadro de instrumentos MON están en la misma línea. La centralita Isuzu 4HK1/4JJ1 se soporta tanto por CAN como por K-Line. Aquí radica la diferencia con la JDC560A9, que va al conector de motor de seis pines en el mazo de cables del motor y solo accede a la centralita del motor. Este cable está homologado para Jaltest Link V8.1 y forma parte de Jaltest OHW (máquinas fuera de carretera).

VENTAJAS

✔Accede además de la centralita del motor Isuzu a los sistemas de máquina MC (computadora central de máquina), ICF (pasarela) y MON (panel de instrumentos).
✔La gestión del motor Isuzu 4HK1/4JJ1 es compatible tanto con CAN como con K-Line, lo que permite acceder tanto a generaciones Zaxis antiguas como nuevas.
✔Cubre desde la serie ZX-3 hasta la ZX-7 (Stage V) e incluye además cargadoras de ruedas ZW, máquinas excavadoras EX y volquetes EH.
✔Sin límite de año de fabricación: Las máquinas de construcción nunca han tenido obligatoriamente una conexión OBD2 de 16 pines.

PUNTOS IMPORTANTES

✕La página de producto oficial solo indica la Jaltest Link V8.1 para este cable; si trabaja con Link V9, consulte primero la lista de cables de su interfaz para verificar si este cable aparece en ella.
✕La puerta de enlace ICF solo proporciona códigos de fallo; los valores de medición y los datos de la unidad de control no están disponibles para esa unidad de control.
✕Los datos de mantenimiento y las acciones adicionales se encuentran solo en la gestión del motor, no en MC, ICF o MON.
✕No confunda este cable con el JDC560A9: Este tiene un conector completamente negro de forma rectangular y va hacia el arnés de cables del motor, mientras que este cable tiene un portacontactos de color crema en una carcasa negra y va hacia la conexión de diagnóstico en la cabina.

Aplicaciones y funcionalidades

A través de esta conexión accede con el software Jaltest a las unidades de control de la máquina. Qué sistemas pueden variar según la serie y configuración.

Unidades de control a las que puede acceder

  • MC, ordenador central de la máquina: El ordenador que gestiona las funciones de la máquina, con códigos de error, valores de medición y datos de la ECU.
  • ICF, puerta de enlace: La puerta de enlace de la red de la máquina; Jaltest lee los códigos de error desde aquí.
  • 4HK1, 4JJ1 (CAN) Isuzu, regulación del motor common rail: La regulación del motor de las generaciones Zaxis más recientes, incluidas acciones adicionales.
  • 4HK1, 4JJ1 (K Line) Isuzu, regulación del motor common rail: La misma familia de motores con comunicación K-Line más antigua.
  • ECM, regulación del motor: La regulación del motor en máquinas sin el control específico de Isuzu.
  • MON, panel de instrumentos: El panel de instrumentos de la cabina.

Lo que puede hacer

  • Leer y borrar códigos de error: Leer la memoria de fallos de la unidad de control, con descripción de la avería detectada.
  • Ver valores de medición: Los valores actuales de los sensores conectados a la unidad de control, en números y gráfico.
  • Consultar datos de mantenimiento: Disponible en la regulación del motor, con los intervalos de mantenimiento y un informe de servicio.
  • Realizar acciones adicionales: Solo en la regulación del motor Isuzu en CAN; en la variante K-Line, estas acciones no están disponibles.

Vehículos y aplicaciones compatibles

Lo determinante es el conector, no el modelo. Este cable es compatible con cualquier máquina Hitachi que disponga de la conexión de diagnóstico de 6 pines en la cabina, identificable por el conector de contacto color crema en la tapa negra. Las series que se indican a continuación están cubiertas por Jaltest OHW.

Hitachi:

  • Serie Zaxis ZX-3 (ZX100-3 a ZX800-3): (2007 - 2013)
  • Serie Zaxis ZX-5 (ZX100-5 a ZX800-5): (2013 - 2016)
  • Serie Zaxis ZX-6 (ZX100-6 a ZX800-6): (2016 - 2021)
  • Serie Zaxis ZX-7 (ZX100-7 a ZX800-7, Stage V): (aprox. 2019 - actualidad)
  • Cargadoras de ruedas ZW (ZW100-6/-7, ZW200-5/-6/-7, ZW300-5/-6/-7, ZW500-5/-6): Año de fabricación no determinante
  • Excavadoras mineras EX (EX1200-6/7, EX1900-6, EX2500-6, EX3600-6, EX5500-6, EX5600-6/7, EX8000-6): Año de fabricación no determinante
  • Volquetes EH (EH1100-3/-5, EH3500-3, EH4000-3, EH5000-3): Año de fabricación no determinante
  • Excavadoras híbridas ZH200-5 / ZH200-6: Año de fabricación no determinante
💡
Información útil: El conector de 6 pines de este cable se encuentra en la cabina y dispone de un portacontactos de color crema en una caperuza negra. Si el conector está situado en el motor dentro del mazo de cables y la funda es completamente negra, entonces corresponde el modelo JDC560A9. Por lo tanto, compruebe primero qué tipo de conexión tiene su máquina antes de realizar el pedido.

Contenido del embalaje

  • 1x Cable adaptador Jaltest (JDC535A) | Hitachi OBD de 6 pines – OBD2 de 16 pines | Maquinaria de construcción y movimiento de tierras

Especificaciones técnicas

General

La marca del cable o del adaptador. Normalmente debe coincidir con la marca de su equipo de diagnosis.Marca
Jaltest
El tipo de producto: un cable adaptador suelto, un adaptador sin cable o un juego completo.Tipo de producto
Cable adaptador
En qué tipos de vehículos o máquinas puede usar el cable. Así comprueba rápidamente si se adapta a lo que llega a su taller.Tipos de vehículo
  • Maquinaria de obra

Compatibilidad

Con qué marca de equipo de diagnosis funciona el cable. Un cable de una marca normalmente no sirve para un equipo de otra marca.Equipo de diagnosis compatible
  • Jaltest
Qué módulo Jaltest necesita para usar el cable. Sin la licencia adecuada, el cable no funciona.Módulo de software Jaltest
  • OHW maquinaria de obra

Conexiones

El conector que se enchufa en el puerto de diagnosis del vehículo o de la máquina. Debe encajar exactamente.Conector del lado del vehículo
OBD de 6 pines
El conector del lado de su equipo de diagnosis o interfaz. Normalmente un conector OBD2 de 16 pines.Conector del lado del equipo
OBD2 de 16 pines
Por qué líneas de datos transmite señales el cable. El vehículo y el equipo deben usar el mismo método de comunicación.Comunicación
  • K-line
  • CAN-bus

Dimensiones y peso

Unidades de control
MC, ICF, Isuzu 4HK1/4JJ1 (CAN y K-Line), ECM, MON
Número de referencia
JDC535A

Otras especificaciones

Aplicación
Excavadoras, cargadoras de ruedas y volquetes Hitachi
Longitud
28 a 30 cm
Interfaz
Jaltest Link V8.1
