Jaltest  |  SKU: JDC544A

Jaltest (JDC544A) | Cable Adaptador Hyster 8-pines OBD - 16-pines OBD2 | Vehículos Industriales

€227,95 incl.
€188,39 excl.

Garantía directa a través de AsTools

Tramitamos los casos de garantía directamente, de forma rápida y sin intermediarios del fabricante. Gracias a nuestro propio almacén de repuestos y experiencia técnica, generalmente podemos ayudarle de inmediato. Solo en casos excepcionales enviamos el producto al proveedor.

2 años de garantía en todos los productos

Al igual que todos nuestros productos, este artículo se suministra con 2 años de garantía de fábrica. De esta forma, usted dispone de cobertura garantizada en cuanto a calidad y servicio a largo plazo.

Devoluciones sencillas

Puede solicitar su devolución fácilmente a través de su cuenta. Le enviaremos la etiqueta de devolución por correo electrónico. Los gastos de envío de la devolución corren por su cuenta.

Servicio de atención al cliente profesional

Nuestros expertos están listos para ayudarle de forma rápida y profesional, tanto en línea como en nuestra tienda física. ¿Tiene alguna pregunta? ¡No dude en ponerse en contacto con nosotros!

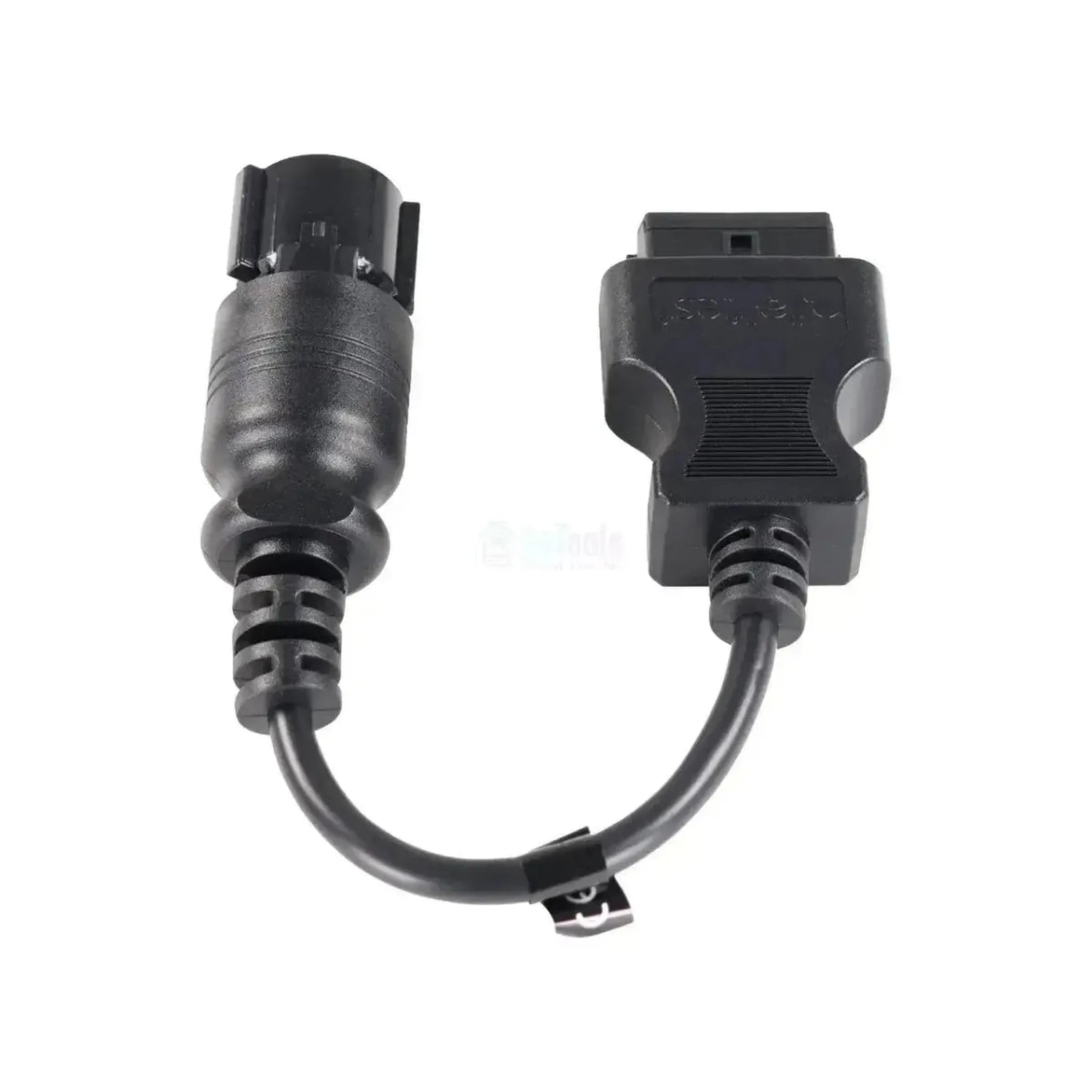

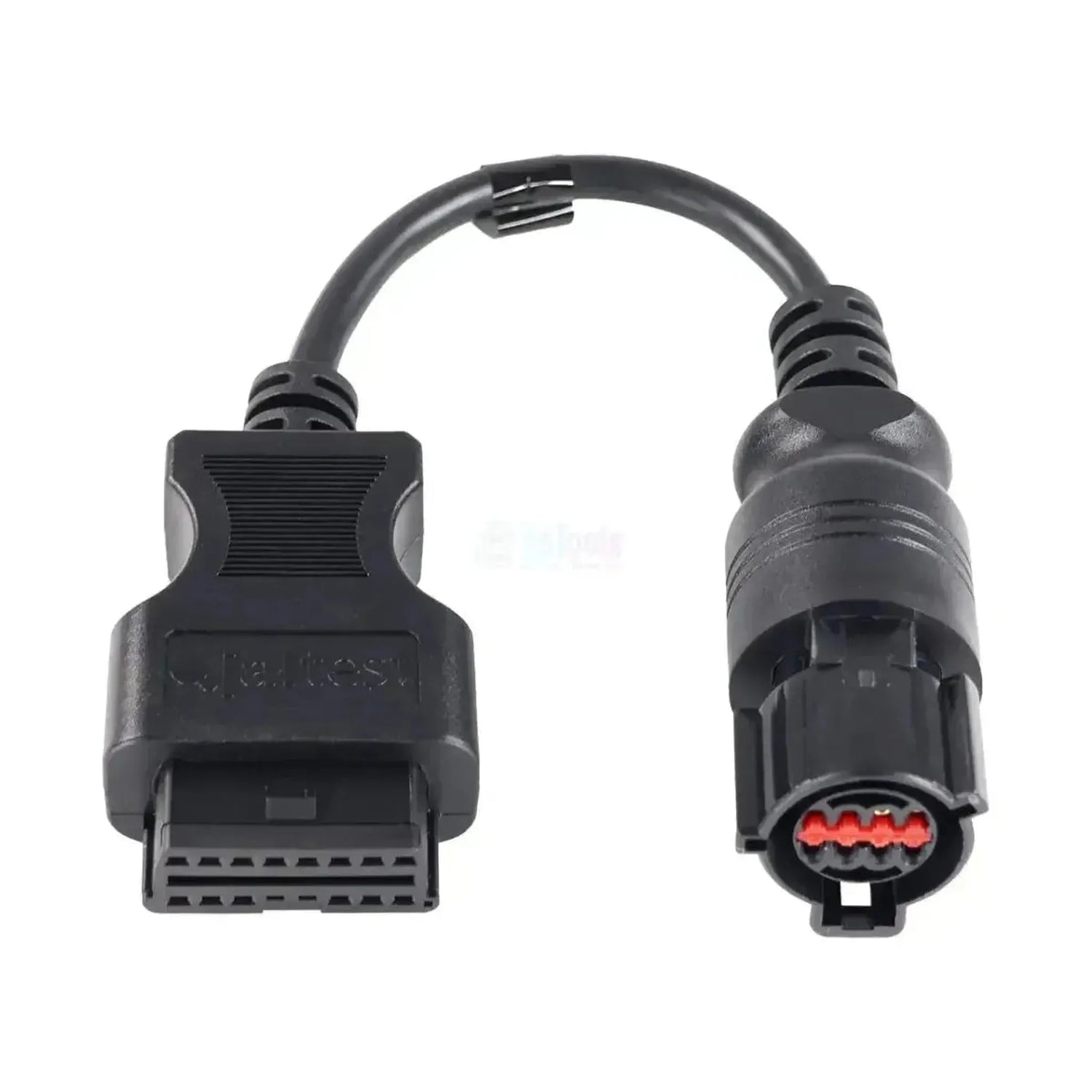

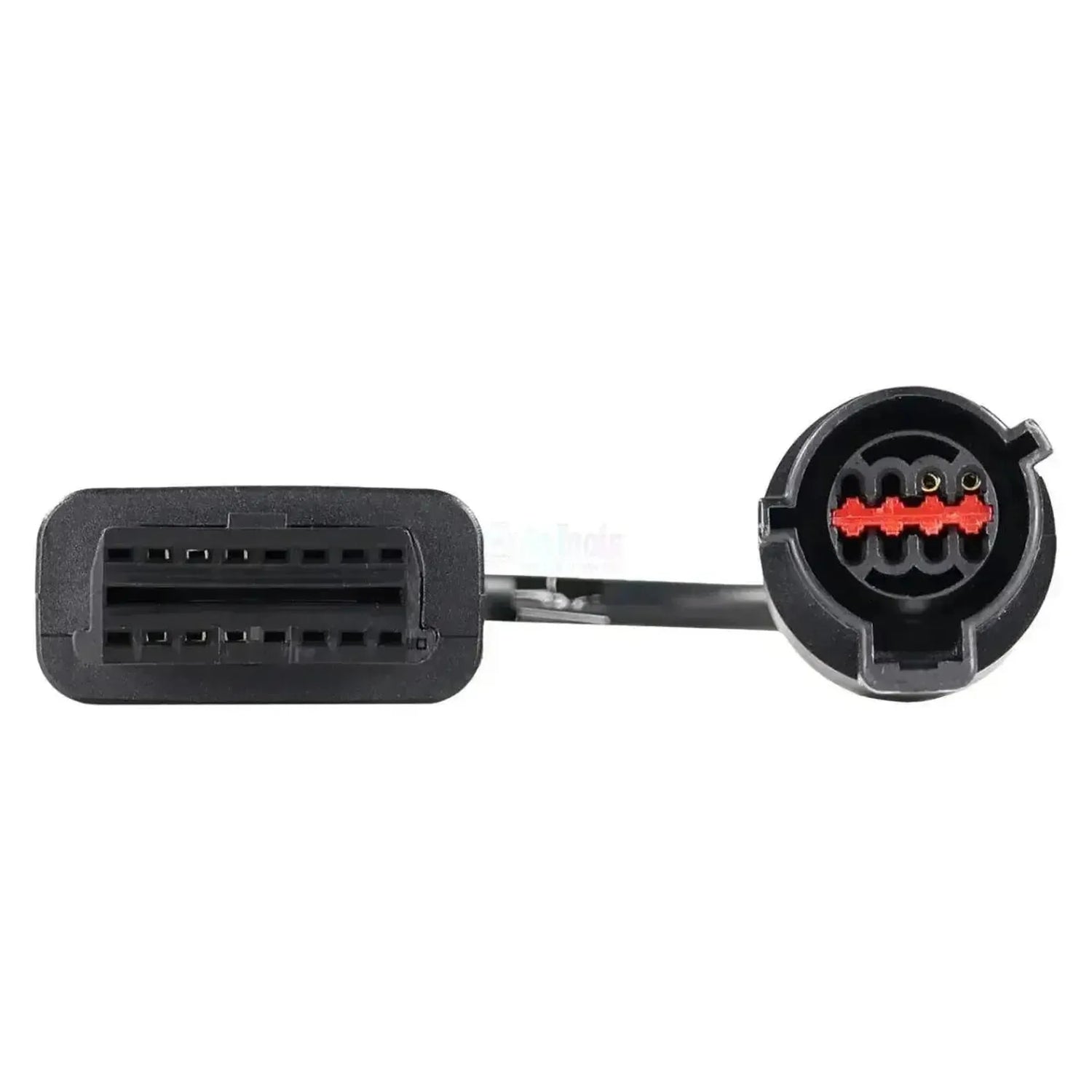

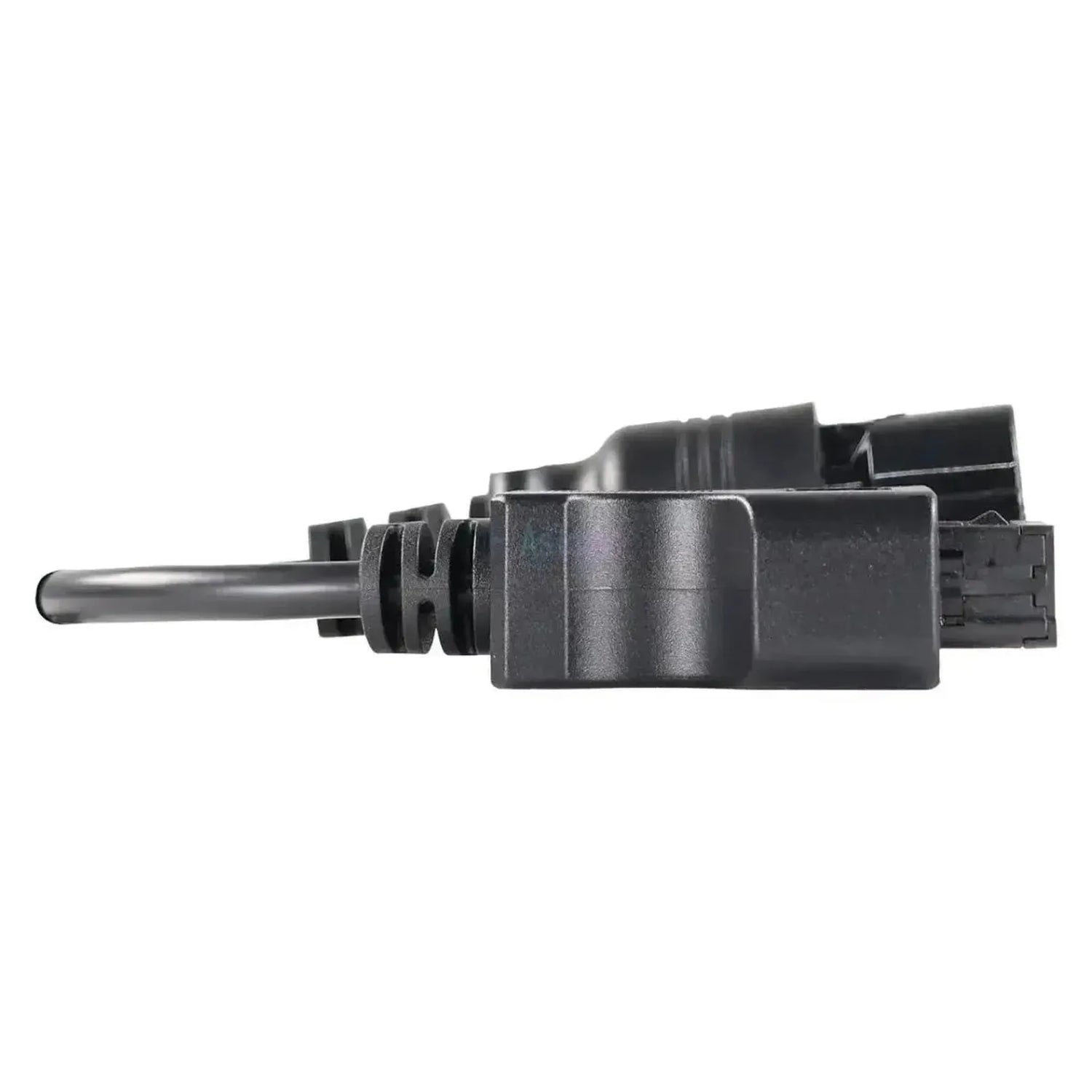

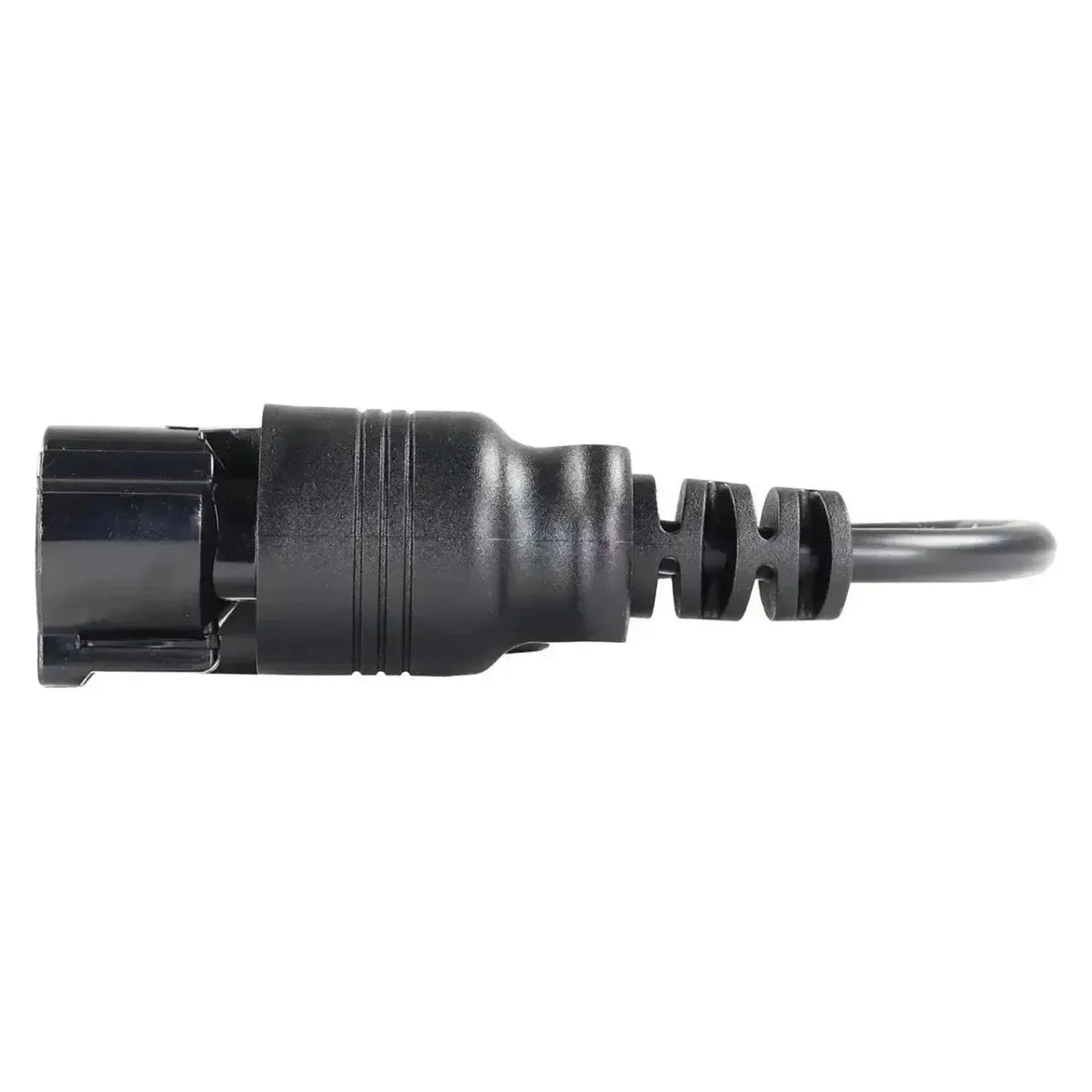

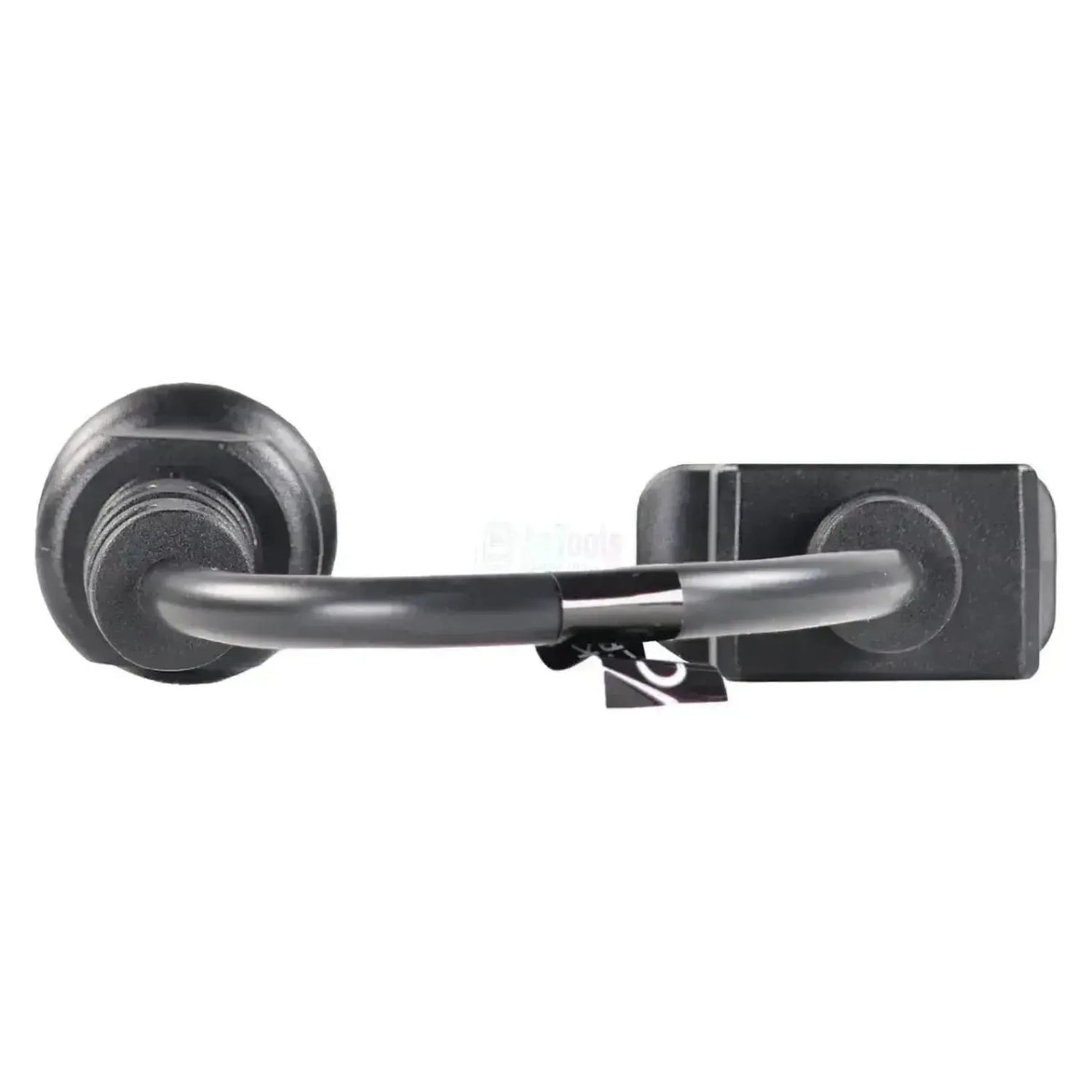

El Jaltest JDC544A conecta el conector de diagnóstico de 8 pines de las carretillas elevadoras Hyster con gestión del motor EControls a la entrada OBD2 de 16 pines de su cable de diagnóstico Jaltest. En el lado del vehículo encontrará un conector redondo negro con ocho posiciones en dos filas de cuatro, una junta roja en la parte frontal y un cierre rectangular en la parte superior. En el lado OBD2, el número de referencia está moldeado en la carcasa; el cable mide 28 a 30 cm.

Detrás de esa única conexión se encuentran dos unidades de control: La gestión del motor EControls ECM 4G de las versiones GLP y gasolina, y la VECU, la computadora central del vehículo de la carretilla. El software Jaltest lee en la gestión del motor los códigos de fallo, valores de medición y los datos de mantenimiento; en la VECU se limita a códigos de fallo y valores de medición. El cable funciona con Jaltest Link V8.1 y V9 y está incluido en Jaltest MHE y Jaltest OHW.

VENTAJAS

✔Diseñado para la gestión del motor EControls ECM 4G de los motores GLP y gasolina de Hyster.
✔Accede además del motor a la VECU, la computadora central del vehículo de la carretilla.
✔En la regulación del motor EControls también puede consultar los intervalos de mantenimiento.
✔Compatible tanto con Jaltest Link V8.1 como con Link V9, y se puede utilizar en los módulos MHE y OHW.

PUNTOS IMPORTANTES

✕Solo para la conexión redonda de 8 pines con el sello rojo; las versiones diésel con otra regulación del motor requieren un cable diferente.
✕No lo confunda con el JDC557A9: es el cable Hyster/Yale con el conector redondo de 3 pines para la computadora de máquina VSM, y funciona exclusivamente con Jaltest Link V9.
✕La regulación del motor EDC Yanmar está incluida en la cobertura Hyster, pero sin funciones de diagnóstico compatibles.
✕En la VECU no hay datos de mantenimiento; estos solo están disponibles en la regulación del motor EControls.

Aplicaciones y funcionalidades

A través de esta conexión accede con el software Jaltest a las unidades de control de la carretilla elevadora. Detrás del conector se encuentran tanto la regulación del motor como la computadora central del vehículo, cada una con su propio conjunto de funciones. Los sistemas disponibles varían según la serie y según versión del motor.

Unidades de control a las que puede acceder

  • EControls ECM 4G, gestión del motor: La regulación de las versiones de GLP y gasolina, con códigos de error, valores medidos e información de mantenimiento.
  • VECU, ordenador central del vehículo: El ordenador del vehículo del camión, con códigos de error y valores medidos.

Lo que puede hacer

  • Leer y borrar códigos de error: Leer la memoria de fallos de la unidad de control, con descripción de la avería detectada.
  • Ver valores medidos: Los valores actuales de los sensores conectados a la unidad de control, en cifras y gráfico.
  • Consultar información de mantenimiento: Los intervalos de mantenimiento de la gestión del motor EControls; en la VECU esta función no está cubierta.

Vehículos y aplicaciones compatibles

Lo determinante es la gestión del motor, no el año de fabricación. Este cable es compatible con las carretillas elevadoras Hyster con gestión del motor EControls y la conexión de diagnóstico redonda de 8 pines. En las carretillas elevadoras no existe conexión de diagnóstico obligatoria, por lo que este conector sigue siendo compatible con camiones más nuevos. Jaltest cubre las siguientes series que se indican a continuación; compruebe en la máquina qué conector tiene instalado en su camión antes de realizar el pedido.

Hyster (motores EControls):

  • H40-60XT (EControls ECM 4G): El año de fabricación no es determinante.
  • H2.0-3.5XT: La denominación europea de la serie XT.
  • H40-70FT / H2.0-3.5FT: La versión de GLP.
  • S40-70FT / S2.0-3.5FT: La versión de GLP.
  • H80-120FT: La versión de GLP.
💡
Bueno saberlo: El conector redondo de 8 pines se encuentra en la cabina de la carretilla elevadora y se identifica por el sello rojo en la parte frontal. Lo determinante no es el año de fabricación, sino la gestión del motor: este cable corresponde a las versiones EControls. Por lo tanto, compruebe primero qué conector tiene en su carretilla antes de realizar el pedido.

Contenido del embalaje

  • 1x Cable adaptador Jaltest (JDC544A) | Hyster OBD de 8 pines - OBD2 de 16 pines | Vehículos industriales

Especificaciones técnicas

General

El fabricante del cable. Los cables Jaltest funcionan con los equipos de diagnosis de Jaltest.Marca
Jaltest (Cojali)
El tipo de cable. Un cable de diagnosis se conecta al conector de diagnosis; un cable de medición mide un componente por separado.Tipo de cable
Cable adaptador
El paquete de software de Jaltest al que pertenece el cable. Para utilizar el cable necesita una licencia de ese módulo.Módulo de software Jaltest
  • OHW maquinaria de obra
  • MHE transporte interno

Conexiones

En qué versión de la interfaz de diagnosis Jaltest Link se puede utilizar el cable. No todos los cables funcionan en todas las versiones.Jaltest Link compatible
  • Jaltest Link V8.1
  • Jaltest Link V9
El conector del lado del equipo de diagnosis. Debe encajar en su interfaz o en su cable de diagnosis.Conexión del lado de la interfaz
OBD2 de 16 pines
El conector del lado del vehículo, del motor o de la máquina. Debe encajar en el conector de diagnosis o en el componente.Conexión del lado del vehículo
OBD de 8 pines
La longitud del cable. Un cable más largo le da más espacio para trabajar.Longitud del cable
28 a 30 cm

Diagnóstico

Si puede no solo leer los códigos de avería, sino también borrarlos. En algunos sistemas solo es posible leerlos.Borrado de códigos de avería
Si puede ver los valores actuales de los sensores con el vehículo en marcha. Útil para localizar una avería.Valores en tiempo real

Uso

Número de referencia
JDC544A
Unidades de control
EControls ECM 4G, VECU

Otras especificaciones

Aplicación
Carretillas elevadoras Hyster con gestión de motor EControls
