Jaltest  |  SKU: JDC557A9

Jaltest (JDC557A9) | Cable adaptador Hyster/Yale OBD 3 pines – OBD2 16 pines | Equipos de elevación y manutención

€114,95 incl.
€95,00 excl.

Garantía directa a través de AsTools

Tramitamos los casos de garantía directamente, de forma rápida y sin intermediarios del fabricante. Gracias a nuestro propio almacén de repuestos y experiencia técnica, generalmente podemos ayudarle de inmediato. Solo en casos excepcionales enviamos el producto al proveedor.

2 años de garantía en todos los productos

Al igual que todos nuestros productos, este artículo se suministra con 2 años de garantía de fábrica. De esta forma, usted dispone de cobertura garantizada en cuanto a calidad y servicio a largo plazo.

Devoluciones sencillas

Puede solicitar su devolución fácilmente a través de su cuenta. Le enviaremos la etiqueta de devolución por correo electrónico. Los gastos de envío de la devolución corren por su cuenta.

Servicio de atención al cliente profesional

Nuestros expertos están listos para ayudarle de forma rápida y profesional, tanto en línea como en nuestra tienda física. ¿Tiene alguna pregunta? ¡No dude en ponerse en contacto con nosotros!

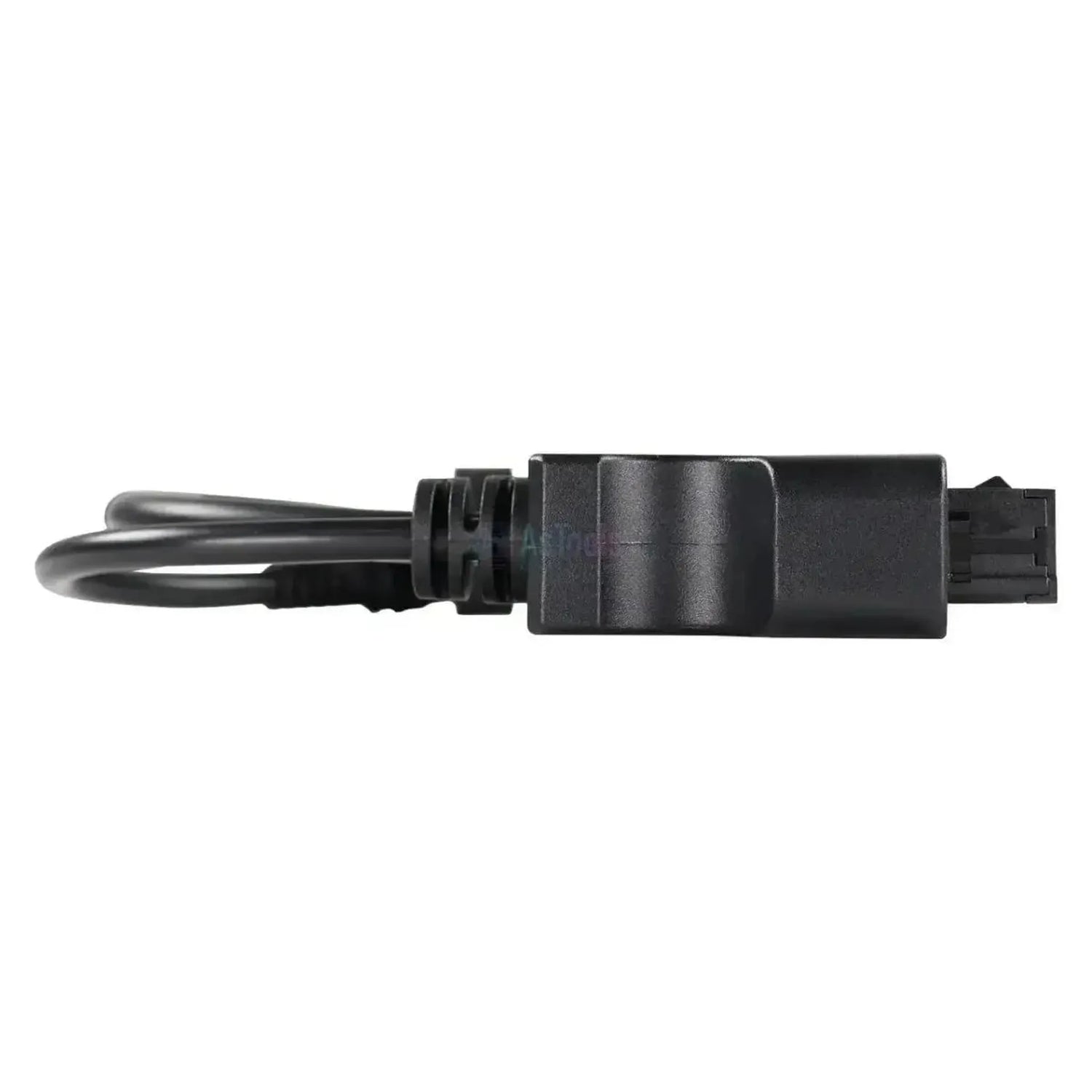

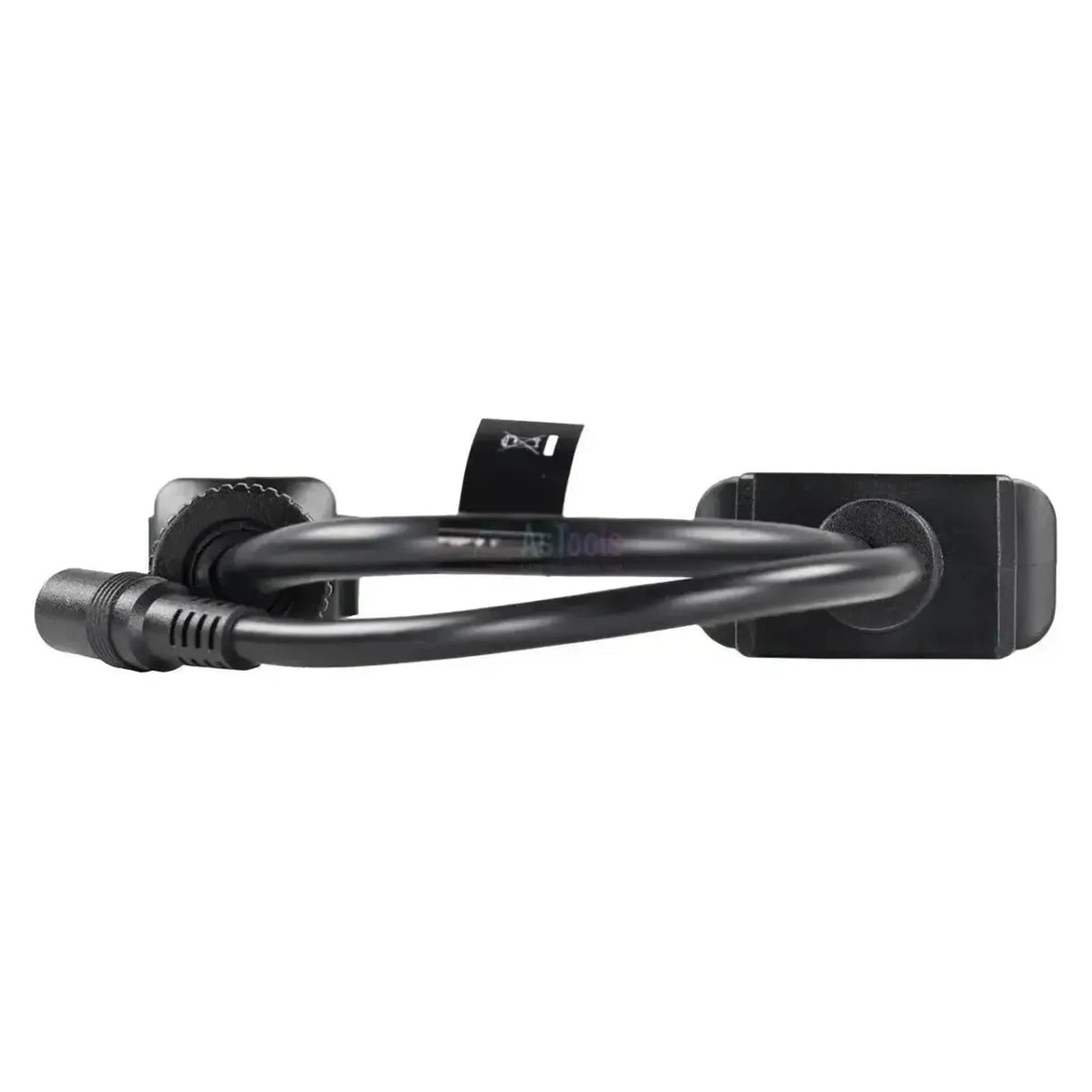

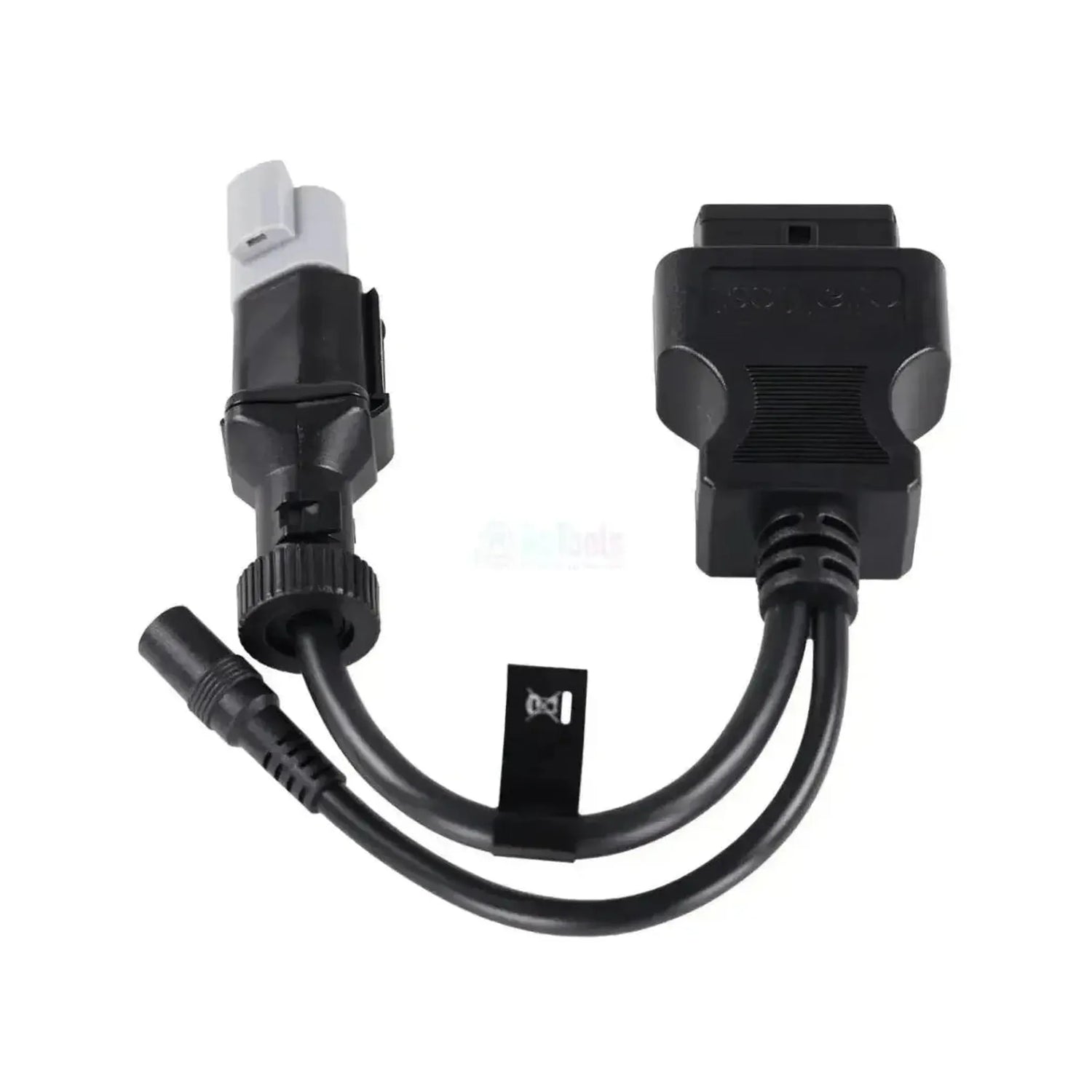

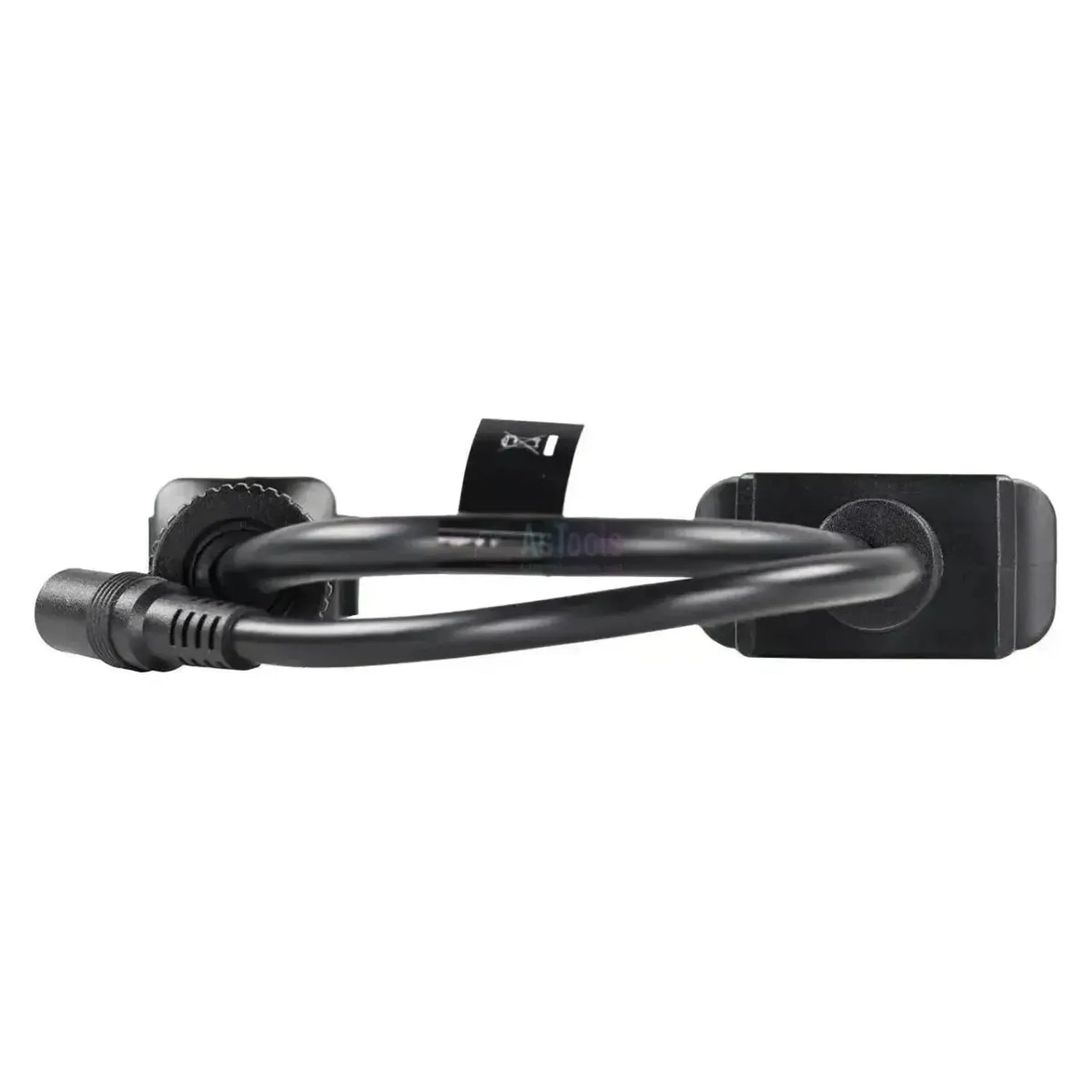

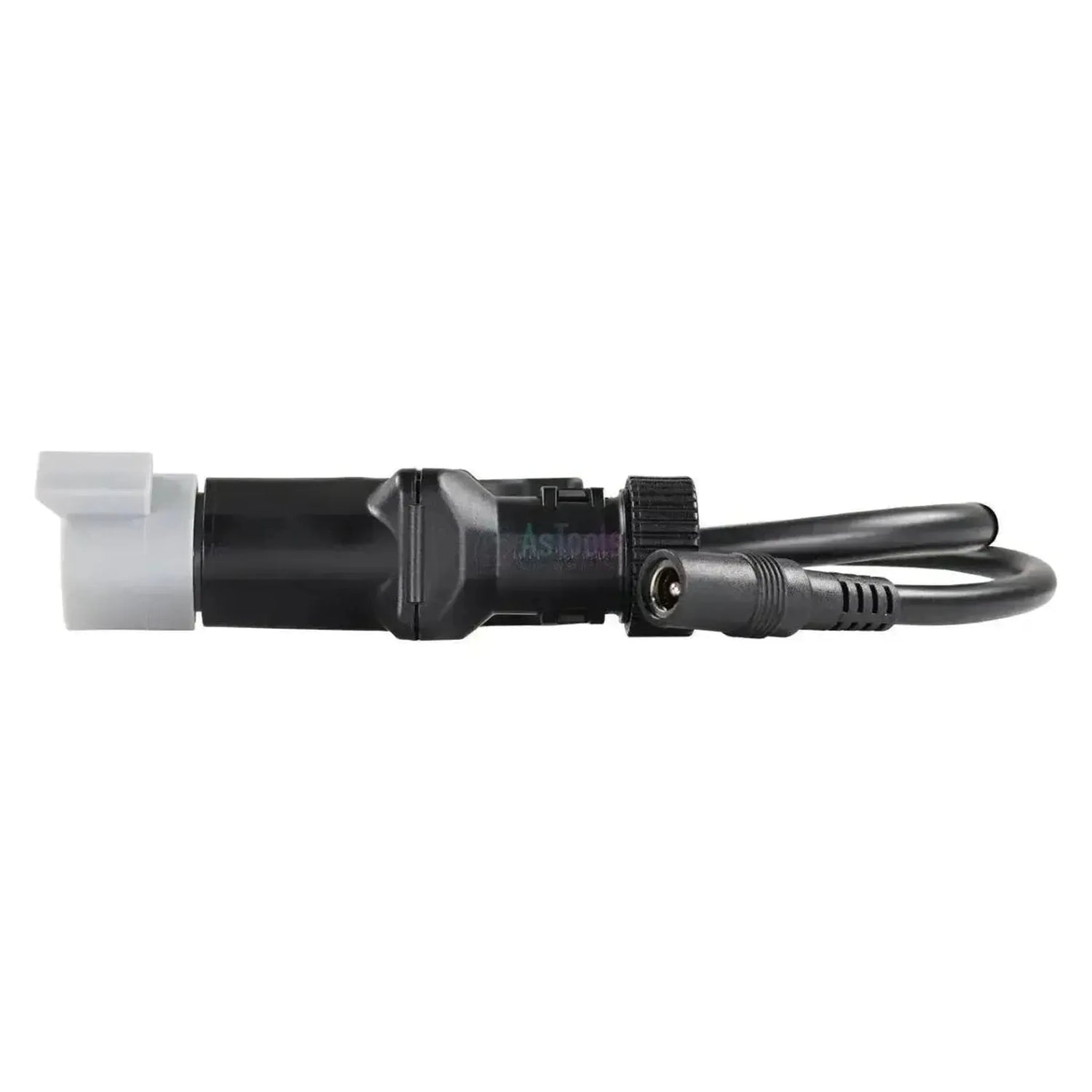

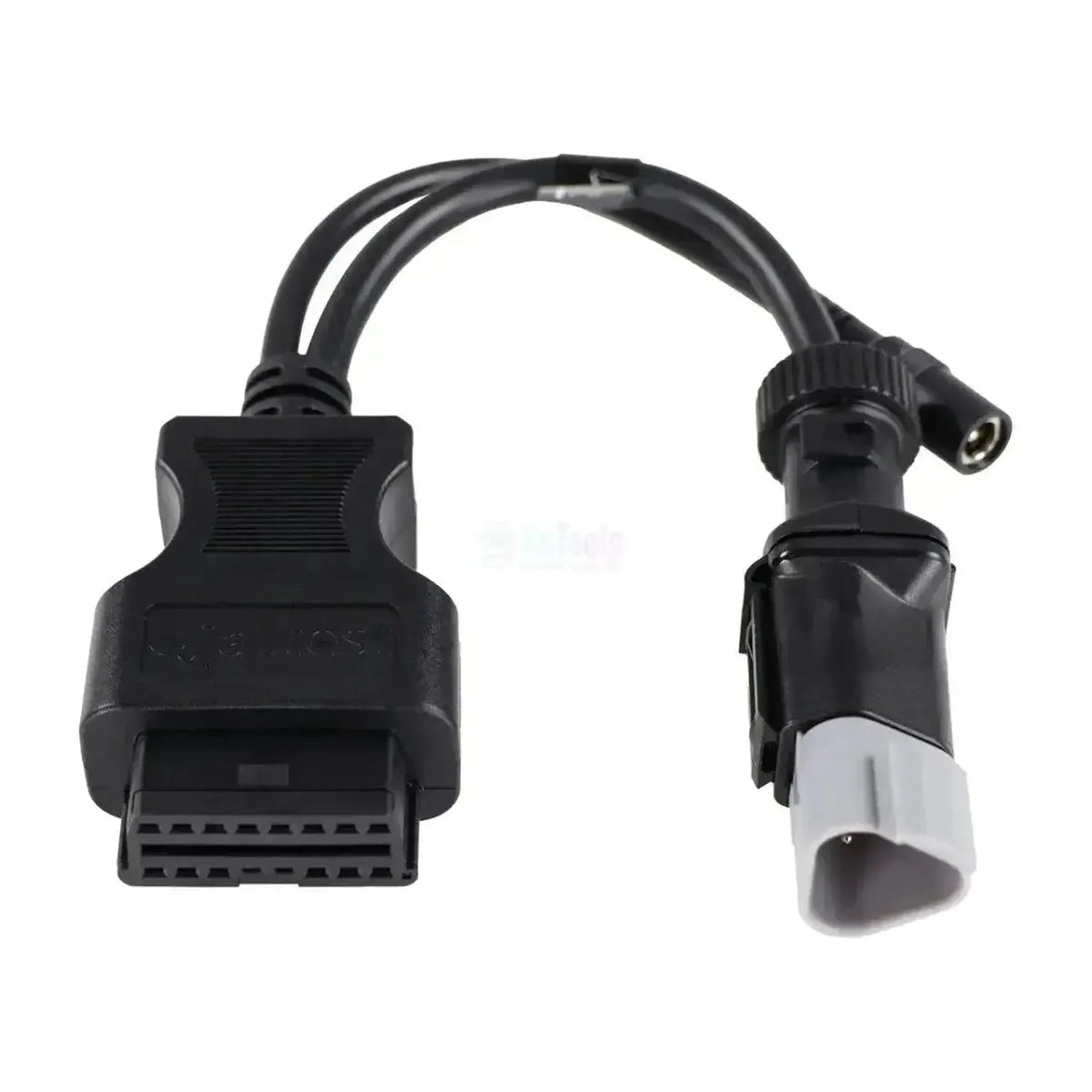

El Jaltest JDC557A9 conecta la conexión de diagnóstico de 3 pines de las carretillas elevadoras Hyster y Yale a la entrada OBD2 de 16 pines de su cable de diagnóstico Jaltest. El conector de máquina es redondo: un anillo dentado negro sobre un portacontactos gris con tres posiciones — una redonda marcada en azul, una redonda pequeña y una cuadrada — con un clip de retención negro en la parte superior. Detrás del acoplamiento OBD2, el cable se divide además en dos ramales: junto al conector de máquina de 3 pines discurre un cable más fino que termina en un acoplamiento redondo negro con entrada de cable acodada.

Hyster y Yale pertenecen al mismo grupo de fabricantes y comparten su electrónica, por lo que un único cable sirve para ambas marcas. En las carretillas de combustión encontrará la computadora de máquina VSM, el módulo HLM y la regulación del motor EDC Yanmar; en las series eléctricas XN encontrará la computadora de máquina MC, los módulos de potencia LMC y RMC de la tracción y elevación, la dirección hidráulica HPC y E-HYDRAULICS y la pantalla DCU. Al realizar el pedido, tenga en cuenta la generación de interfaz: este cable funciona exclusivamente con Jaltest Link V9, y el número 9 después de la referencia corresponde a esa versión.

VENTAJAS

✔Un cable para dos marcas: Hyster y Yale utilizan el mismo conector de 3 pines.
✔Accede a la computadora del motor en los carretillas de combustión VSM y al módulo HLM.
✔En las series eléctricas XN también a los módulos de potencia LMC y RMC, la dirección hidráulica HPC y la pantalla DCU.
✔Proporciona acceso a los datos de mantenimiento de la carretilla, con informe de servicio.

PUNTOS IMPORTANTES

✕Funciona exclusivamente con Jaltest Link V9; con un Link V8.1 no se establece conexión.
✕No todas las unidades de control ofrecen todo: en las carretillas de combustión FT se limita a códigos de fallo y datos de ECU, las series eléctricas también proporcionan valores de medición y mantenimiento.
✕La regulación del motor EDC Yanmar se especifica por separado según el modelo y no está presente en todas las carretillas.
✕Solo para el conector redondo de 3 pines Hyster y Yale; otras marcas de carretillas utilizan un conector propio.

Aplicaciones y funcionalidades

A través de esta conexión, accede con el software Jaltest a las unidades de control de la carretilla. Los sistemas disponibles varían considerablemente según el accionamiento: los camiones de combustión disponen de una unidad de control del motor, mientras que las series eléctricas XN cuentan con módulos de potencia para tracción y elevación. Las siguientes unidades están incluidas en la cobertura MHE de Jaltest.

Unidades de control a las que puede acceder

  • VSM, ordenador de máquina: El ordenador central de máquina de los camiones de combustión Hyster y Yale.
  • HLM, módulo electrónico: El módulo que gestiona el funcionamiento en esos camiones.
  • MC, ordenador de máquina: El ordenador de máquina de las series eléctricas XN.
  • LMC y RMC, módulos de potencia: Los módulos de potencia de la tracción eléctrica y la elevación.
  • HPC e E-HYDRAULICS, dirección hidráulica: El control de las funciones de elevación e inclinación.
  • DCU, pantalla: La pantalla de instrumentos de los camiones eléctricos.
  • EDC Yanmar, control del motor diésel: El control del motor en las versiones diésel.

Qué puede hacer

  • Leer y borrar códigos de fallo: Leer la memoria de fallos de la unidad de control, con descripción de la avería detectada.
  • Ver valores de medición: Los valores actuales de los sensores conectados a la unidad de control, en cifras y en gráfico.
  • Mantener el historial de mantenimiento: Los intervalos de mantenimiento y los trabajos realizados, con un informe de servicio.
  • Realizar acciones adicionales: Los procedimientos adicionales que Jaltest ofrece por unidad de control, en la medida en que estén disponibles para el sistema.

Vehículos y aplicaciones compatibles

Lo determinante es el conector, no el modelo. Este cable es compatible con cualquier camión Hyster o Yale que disponga del conector de diagnóstico redondo de 3 pines junto al asiento del conductor. Jaltest incluye las siguientes series en la cobertura MHE; para carretillas elevadoras no existe obligación de OBD, por lo que este conector también se encuentra en carretillas más recientes. El año de fabricación no es determinante en este caso.

Hyster:

  • Serie H carretillas de combustión: H1.6FT hasta H16XM-12EC.
  • Serie S carretillas de combustión: S2.0FT hasta S120FT.
  • Serie E carretillas eléctricas: E1.6XN hasta E80XN-120XN.

Yale:

  • Series GDP y GLP: GDP16VX hasta GLP190VX.
  • Series GC y GLC: GC30VX hasta GLC155VX.
  • Series ERC y ERP: Carretillas eléctricas.
💡
Dato de interés: La conexión de 3 pines se encuentra en la cabina junto al asiento del conductor y se identifica por la anilla dentada negra con portacontactos gris. Verifique que la carretilla disponga de esta conexión antes de realizar su pedido.

Contenido del embalaje

  • 1x Jaltest (JDC557A9) | Hyster/Yale 3-pins OBD – 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen

Especificaciones técnicas

General

La marca del cable o del adaptador. Normalmente debe coincidir con la marca de su equipo de diagnosis.Marca
Jaltest
El tipo de producto: un cable adaptador suelto, un adaptador sin cable o un juego completo.Tipo de producto
Cable adaptador
En qué tipos de vehículos o máquinas puede usar el cable. Así comprueba rápidamente si se adapta a lo que llega a su taller.Tipos de vehículo
  • Transporte interno

Compatibilidad

Con qué marca de equipo de diagnosis funciona el cable. Un cable de una marca normalmente no sirve para un equipo de otra marca.Equipo de diagnosis compatible
  • Jaltest
En qué versión de la interfaz Jaltest Link encaja el cable. Algunos cables solo funcionan con la V9 más reciente.Versión de Jaltest Link
  • Link V9

Conexiones

El conector del lado de su equipo de diagnosis o interfaz. Normalmente un conector OBD2 de 16 pines.Conector del lado del equipo
OBD2 de 16 pines

Dimensiones y peso

La longitud del cable. Un cable más largo ofrece más libertad de movimiento con un puerto de difícil acceso.Longitud del cable
30 cm
Número de referencia
JDC557A9

Otras especificaciones

Aplicación
Carretillas elevadoras Hyster y Yale, y equipos de almacén
Conexión lado máquina
OBD de 3 pines (redonda), más una segunda rama con acoplamiento redondo
Unidades de control
VSM, HLM, MC, LMC, RMC, HPC, E-HYDRAULICS, DCU y EDC Yanmar
Módulo Jaltest
Jaltest MHE (equipos de transporte interno y manutención)
