El Jaltest JDC561A9 se describe oficialmente como cable de diagnóstico para motores Hitachi con Isuzu, de 8 pines y convierte ese conector de motor de 8 pines a la conexión OBD2 estándar de 16 pines. El conector se encuentra en el arnés de cables del motor junto al motor y no en la toma de diagnóstico de la cabina. El cable mide 30 cm y está diseñado para el Jaltest Link V9.

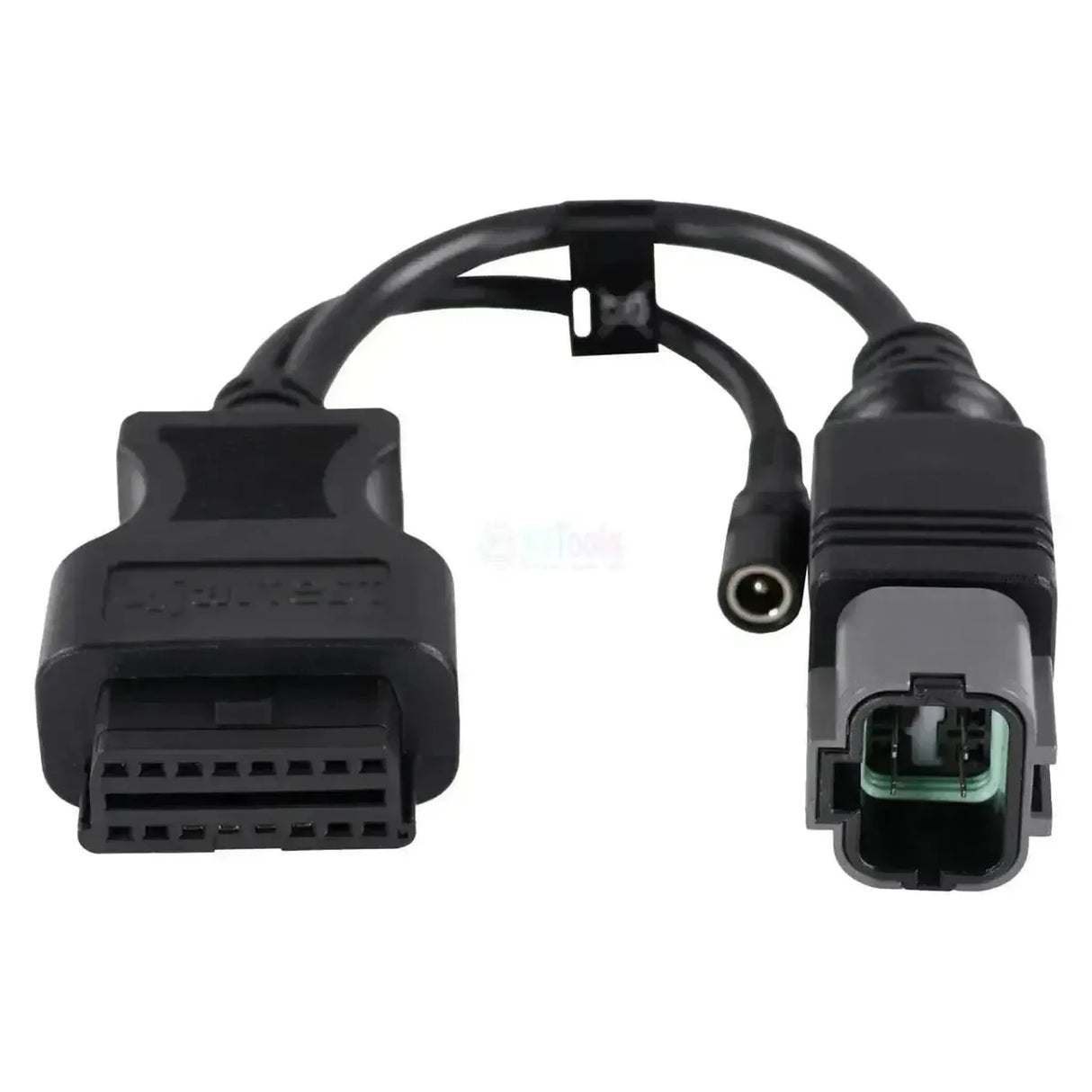

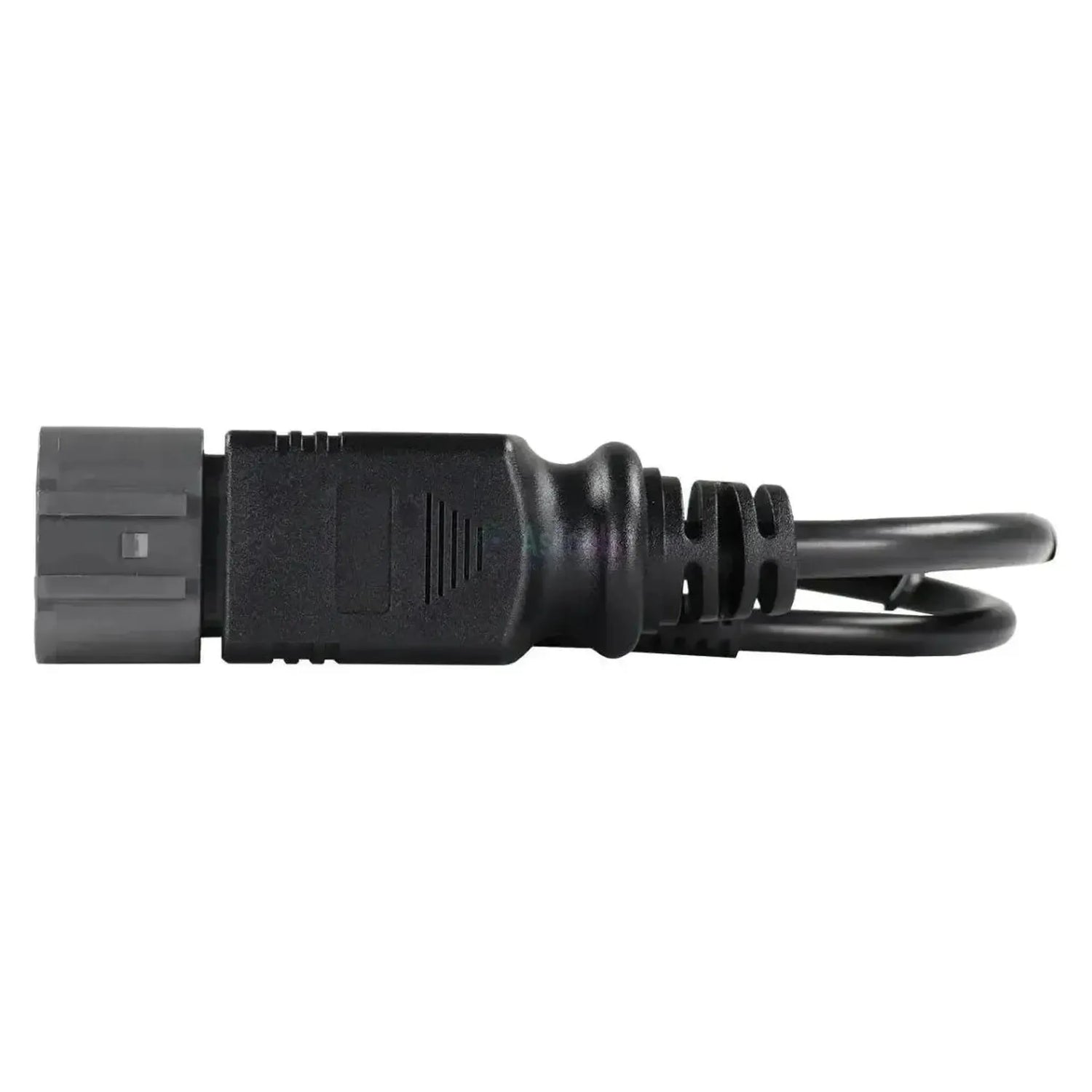

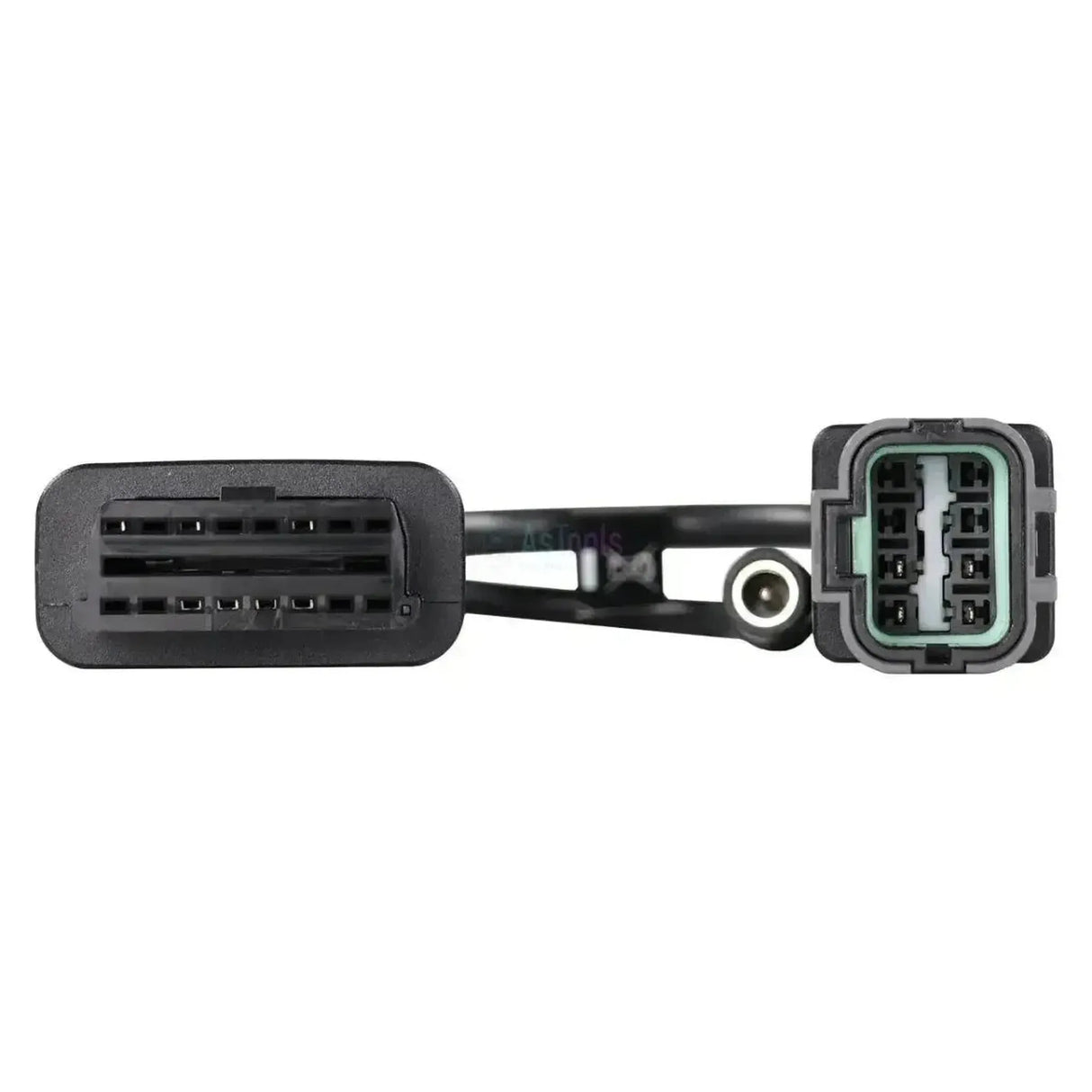

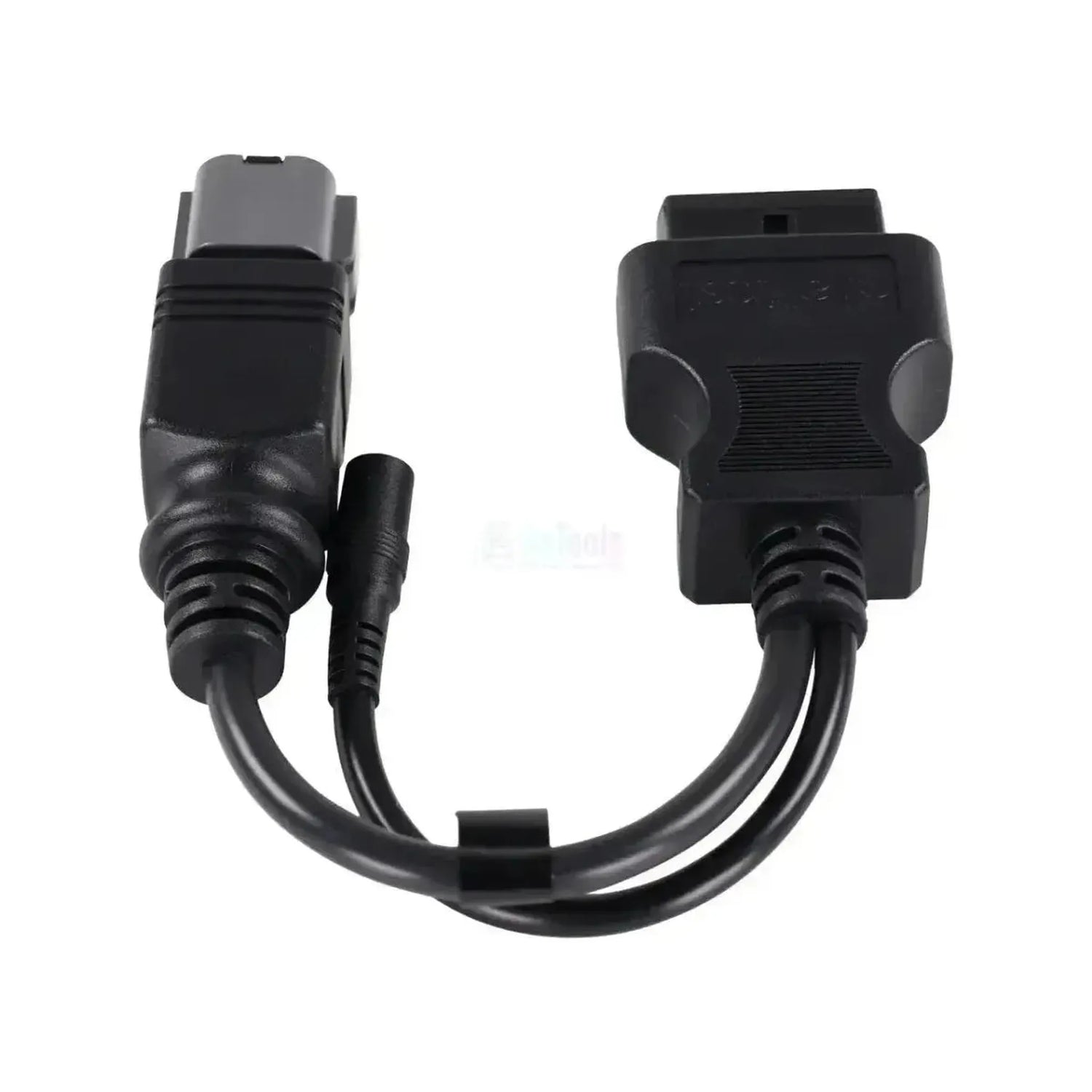

En el lado de la interfaz hay un conector OBD2 de 16 pines de color negro con el símbolo OBD en la carcasa. El lado de la máquina se identifica por su forma: Un conector cuadrado de color gris con un anillo de sellado verde en la abertura, una vaina de goma en el cable y una pieza moldeada negra detrás. A mitad de camino, un conducto más fino se ramifica hacia un conector de alimentación de CC; el cable de 6 pines JDC560A9 tiene en ese punto precisamente una carcasa completamente negra sin sellado verde. El cable se incluye en Jaltest OHW (máquinas fuera de carretera).
VENTAJAS
PUNTOS IMPORTANTES
Aplicaciones y funcionalidades
A través de esta conexión accede con el software Jaltest a la regulación del motor de la máquina. La versión disponible depende del motor y de la generación de la Zaxis.
Unidades de control que puede diagnosticar
- 4HK1 y 4JJ1 (K-Line) — Gestión del motor common-rail Isuzu: La gestión del motor common-rail de los cuatro cilindros Isuzu, en versión K-Line.
- 4HK1 y 4JJ1 (CAN) — Gestión del motor common-rail Isuzu: La misma gestión del motor en las máquinas más modernas con conexión CAN.
- ECM — Gestión del motor: La gestión del motor tal como Jaltest la especifica para los motores Isuzu de mayor potencia.
- AdBlue/DEF Isuzu — Tratamiento de gases de escape: La unidad de posprocesamiento en máquinas equipadas con sistema AdBlue.
Funciones disponibles
- Leer y borrar códigos de fallo: Leer la memoria de fallos de la unidad de control, con descripción de la avería detectada.
- Consultar valores en tiempo real: Los valores actuales de los sensores conectados a la unidad de control, en formato numérico y gráfico.
- Registrar el mantenimiento: Los intervalos de mantenimiento y trabajos realizados, con informe de servicio.
- Ejecutar acciones adicionales: Los procedimientos extra que Jaltest ofrece por unidad de control, según disponibilidad en el sistema.
Vehículos y aplicaciones compatibles
Lo determinante es el conector, no el modelo. Este cable es compatible con cualquier máquina Hitachi que disponga del conector de 8 pines en el arnés de cableado del motor. Las siguientes series de motores están cubiertas por Jaltest OHW; puede identificar la versión por la carcasa: Gris con sello verde corresponde a este cable, completamente negro al JDC560A9.
Series de motores Hitachi - Isuzu:
- Isuzu 4HK1 (en Zaxis ZX200-3 a ZX200-6): (2007 - 2021)
- Isuzu 4JJ1 (en serie Zaxis ZX100/ZX200): (2007 - 2021)
- Isuzu 6WG1 (en serie Zaxis ZX500/ZX800): (2007 - actualidad)
- Isuzu 6HK1 (en Zaxis ZX330-3, ZX350-3, ZX400-3): Año de fabricación no determinante
- Isuzu 6UZ1 (en Zaxis ZX450/ZX470-serie): Año de fabricación no determinante
Contenido del embalaje
- 1x Jaltest (JDC561A9) | Hitachi 8-pins OBD - 16-pins OBD2 Cable adaptador | Motor de combustión
Especificaciones técnicas
| Especificación | Descripción |
|---|---|
| Marca | Jaltest (Cojali) |
| Número de referencia | JDC561A9 |
| Tipo | Cable adaptador |
| Aplicación | Motores diésel Isuzu en máquinas Hitachi Zaxis |
| Conexión lado máquina | 8-pins OBD, carcasa de conector gris con sellado verde |
| Conexión lado interfaz | 16-pins OBD2 |
| Longitud | 30 cm |
| Interfaz | Jaltest Link V9 |
| Unidades de control | 4HK1 y 4JJ1 (K-Line y CAN) y ECM (motor), AdBlue/DEF (postratamiento) |
| Segmento | Motor de combustión |
| Módulo Jaltest | Jaltest OHW (máquinas fuera de carretera) |
