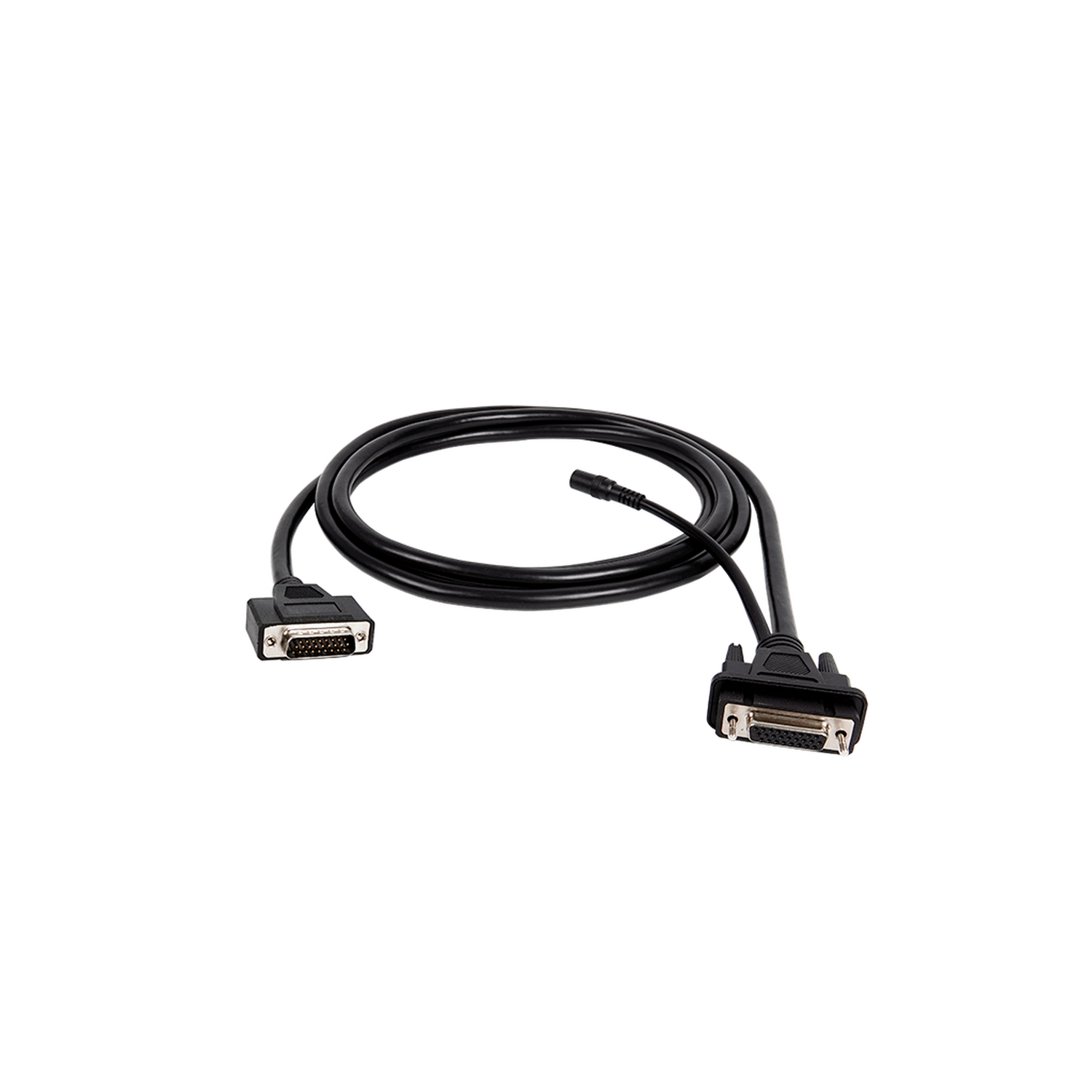

La Jaltest JDC100B es el cable de extensión entre la conexión DB26 de 26 pines de la Jaltest Link V9 y el cable de diagnóstico específico del vehículo. En el lado de la interfaz hay un conector DB26 hembra negro con tres filas de contactos y dos espárragos roscados; en el lado del cable, un conector DB26 macho negro acodado con marco cromado y dos tornillos de cabeza de cruz. Entre ambos discurre un cable redondo negro de 250 cm.
Cerca del lado de la interfaz sale un ramal corto hacia una toma jack negra, con la que alimenta la Link de forma externa cuando la conexión de diagnóstico no proporciona tensión por sí misma. El cable le ofrece espacio de trabajo adicional alrededor del vehículo y es el acoplamiento que necesitan varios cables de diagnóstico Jaltest, ya que estos no encajan directamente en la Link V9. El JDC100 es el mismo cable en 100 cm. El cable de extensión es utilizable dentro de todos los módulos Jaltest.
PUNTOS FUERTES
PUNTOS A TENER EN CUENTA
Aplicaciones y funcionalidades
El cable de extensión va entre la Jaltest Link V9 y el cable de diagnóstico específico del vehículo. Lo que consiga con él depende del cable de diagnóstico que conecte detrás.
Qué hace el cable
- Extender: 250 cm adicionales entre Link y cable.
- Acoplar: Cables que no encajan directamente en la V9.
- Alimentar externamente: Alimente la Link a través de la toma jack.
Qué puede hacer
- Trabajar a distancia: Link alejada de la conexión.
- Conectar sin tensión: Alimentación mediante la toma jack.
- Diagnóstico: Mediante el cable de diagnóstico conectado detrás.
Cómo utilizarlo
- Coloque la Link V9: Coloque la Jaltest Link V9 en el puesto de trabajo.
- Lado de la interfaz: Atornille el DB26 hembra en la Link V9.
- Cable de diagnóstico: Atornille el cable específico del vehículo en el DB26 macho.
- Alimentación: Conecte, si es necesario, una alimentación externa a la toma jack.
- Lectura: Conecte el cable de diagnóstico al vehículo e inicie Jaltest.
Dispositivos y aplicaciones compatibles
Lo determinante es la interfaz, no el vehículo. El cable pertenece a la Jaltest Link V9 y a los cables de diagnóstico correspondientes, dentro de todos los segmentos Jaltest.
Segmentos:
- CV: Camiones y remolques.
- AGV: Vehículos agrícolas.
- OHW: Máquinas Off-Highway.
- MHE: Equipos de manipulación de materiales.
- GSE: Equipos de asistencia en tierra.
- Marine: Embarcaciones.
Diferencias con la JDC100
- Longitud: La JDC100B mide 250 cm, la JDC100 100 cm.
- Conectores: Iguales en ambos cables.
- Toma jack: En ambos cables en el mismo lugar, en el lado de la interfaz.
Contenido del paquete
- 1x Jaltest (JDC100B) | Link V9 26 pines DB26 Cable alargador (250 cm) | Interfaz
Especificaciones técnicas
General
- La marca que fabrica el cable. Los cables Jaltest funcionan con equipos de diagnóstico Jaltest.Marca
- Jaltest (Cojali)
- El tipo de cable. Así sabrá si adquiere un cable hacia el vehículo, un alargador o un cable hacia el PC.Tipo de cable
- Cable alargador
- Con qué equipo de lectura Jaltest funciona el cable. Un cable solo encaja correctamente en la generación adecuada.Compatible con la interfaz
- Jaltest Link V9
- En qué tipos de vehículos y máquinas puede utilizar el cable. Útil si usted mantiene algo más que camiones.Tipos de vehículo
- Camiones y remolques
- Vehículos agrícolas
- Maquinaria de obra y
- Carretillas y transporte
- Barcos y motores marinos
- Equipos aeroportuarios
Conexiones
- El conector que se enchufa al equipo Jaltest. Debe encajar en el puerto de su equipo.Conexión a la interfaz
- 26 pines DB26, hembra, tres filas de contactos, con dos pernos roscados
- El conector del otro extremo: hacia el vehículo, el PC u otro cable. Así sabrá dónde conectar el cable.Conexión en el otro extremo
- 26 pines DB26, macho, carcasa negra en ángulo con marco cromado y dos tornillos de cabeza en cruz
- Indica si el conector se fija con tornillos. Así no se suelta durante la lectura.Con fijación por tornillos
- Sí
- Indica si necesita además un cable de diagnóstico específico del vehículo para utilizar este cable.Requiere cable de diagnóstico adicional
- Sí
Dimensiones
- La longitud del cable. Un cable más largo ofrece mayor libertad de movimiento alrededor del vehículo.Longitud del cable
- 250 cm
- Número de referencia
- JDC100B
Otras especificaciones
- Descripción oficial
- 2,5 m SUBD-26 + cable jack (Jaltest Link V9)
- Tipo
- Cable de extensión con conexión de alimentación
- Aplicación
- Prolongación entre el Jaltest Link V9 y un cable de diagnóstico específico de vehículo
- Alimentación
- Conector jack negro en una derivación corta en el lado de la interfaz
- Unidades de control
- Sin unidades de control propias; la determina el cable de diagnóstico conectado
- Otra longitud
- JDC100 (100 cm)
- Necesario para su uso
- Jaltest Link V9 y un cable de diagnóstico específico de vehículo
