Discover similar products: Cables adaptadores OBD para vehículos y conectores, Cables adaptadores y conectores Jaltest, Jaltest
Jaltest  |  SKU: JDC553A

Jaltest (JDC553A) | Cable adaptador Jungheinrich 9-pins SUBD - 16-pins OBD2 | Equipos de elevación y manutención

€224,95 incl.
€185,91 excl.

Garantía directa a través de AsTools

Tramitamos los casos de garantía directamente, de forma rápida y sin intermediarios del fabricante. Gracias a nuestro propio almacén de repuestos y experiencia técnica, generalmente podemos ayudarle de inmediato. Solo en casos excepcionales enviamos el producto al proveedor.

2 años de garantía en todos los productos

Al igual que todos nuestros productos, este artículo se suministra con 2 años de garantía de fábrica. De esta forma, usted dispone de cobertura garantizada en cuanto a calidad y servicio a largo plazo.

Devoluciones sencillas

Puede solicitar su devolución fácilmente a través de su cuenta. Le enviaremos la etiqueta de devolución por correo electrónico. Los gastos de envío de la devolución corren por su cuenta.

Servicio de atención al cliente profesional

Nuestros expertos están listos para ayudarle de forma rápida y profesional, tanto en línea como en nuestra tienda física. ¿Tiene alguna pregunta? ¡No dude en ponerse en contacto con nosotros!

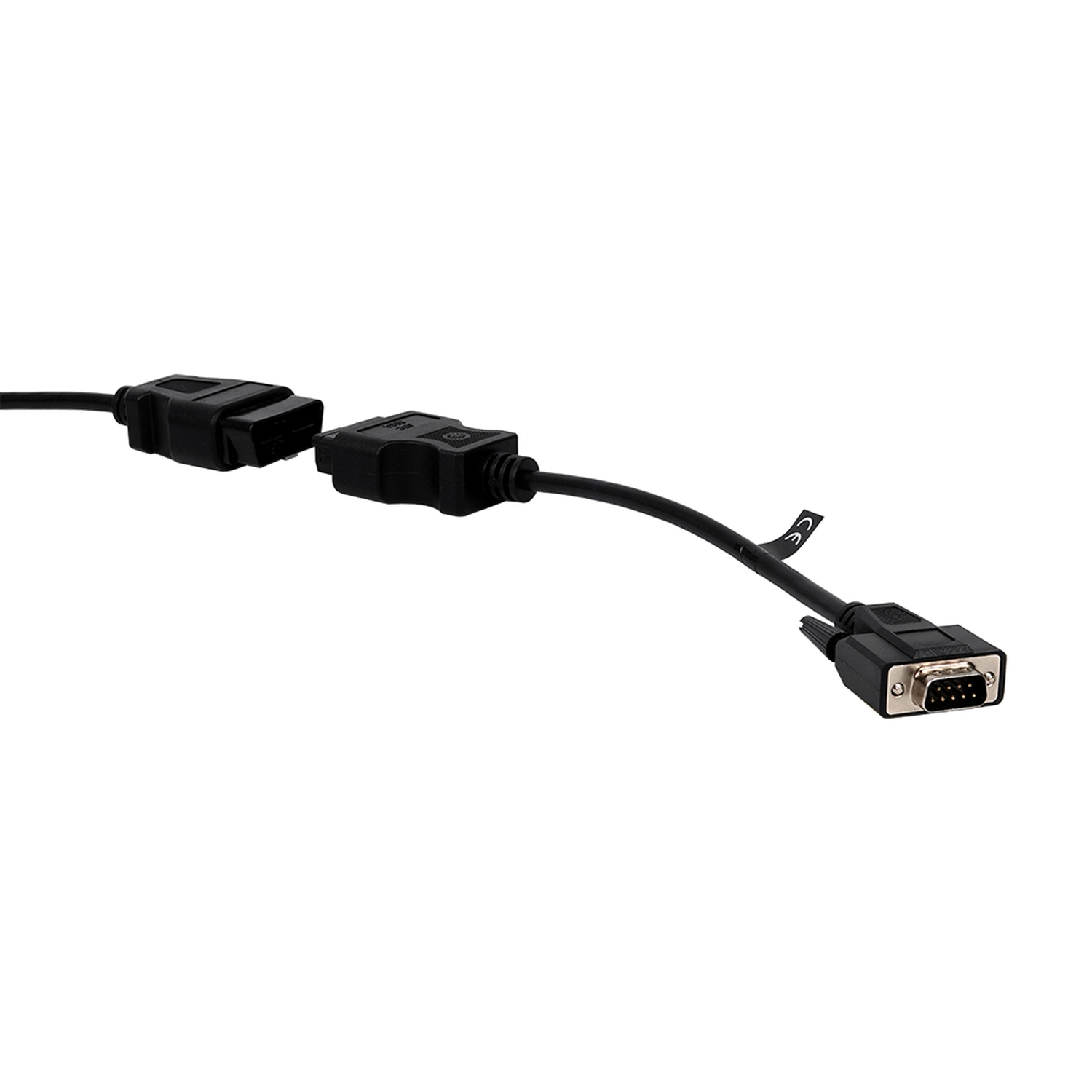

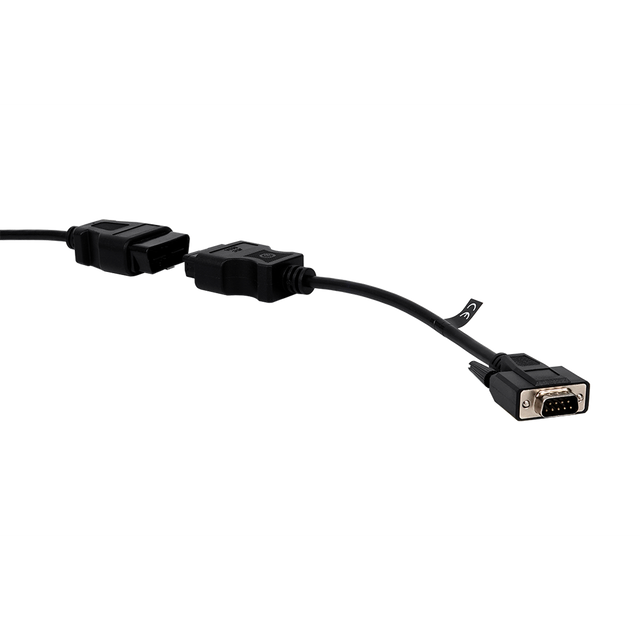

\nEl Jaltest JDC553A es el cable de diagnóstico entre la Conector SUB-D de 9 pines de Jungheinrich y el estándar 16 pines OBD2-interfaz de su cable de diagnóstico Jaltest. Es un cable corto de 28 a 30 cm: En el lado de la máquina hay un Conector SUB-D con nueve pines machoen un collar en forma de D niquelado con dospernos de rosca, por otro lado un conector moldeado en negro Conector OBD2. La conexión SUB-D se encuentra en la cabina de mando o bajo el capó del camión. Jungheinrich utiliza el mismo conector SUB-D tanto en las series eléctricas EFG y de almacén como en las carretillas elevadoras diésel DFG y de gas licuado TFG, lo que permite que un único cable sea compatible con una gran parte de la flota.\n

\nDetrás de esta única conexión se encuentran los ordenadores de la máquina MCM, MCM2 y DLC, la regulación hidráulica HCU, los módulos de potencia LMC y RMC, el panel de instrumentos DC y, en las versiones DFG/TFG, los controles del motor E-CDIS, EDC 16 U31 y EDC 17 CP20 (CPYA). La diferencia radica en la transmisión: Los carretillas elevadoras eléctricas funcionan con módulos de potencia, mientras que las versiones diésel y GLP lo hacen además con una unidad de control del motor. Para las carretillas elevadoras nunca se ha establecido una obligación de OBD, por lo que Jungheinrich sigue utilizando este conector también en máquinas recientes. El cable se clasifica bajo Jaltest MHE (Equipos de Manipulación de Materiales).\n

VENTAJAS

✔Un cable para toda la Jungheinrich-programa: Eléctrico Cable adaptador Jaltest (JDC553A) | Jungheinrich 9 pines SUBD - 16 pines OBD2 | Equipos de elevación y manutención-carretillas elevadoras, Equipos de elevación y manutención-diésel, Equipos de elevación y manutención-GLP y la series de almacén.
✔Accede a los módulos de potencia en los camiones eléctricosLMC y RMC, la regulación hidráulica HCU y las computadoras de la máquina DLC y MCM.
✔En las versiones DFG/TFG se añade además la regulación del motor: E-CDIS, EDC 16 U31 y EDC 17 CP20 (CPYA).
✔El panel de instrumentos DCproporciona los datos de mantenimiento de la máquina, con informe de servicio.

PUNTOS IMPORTANTES

✕En los módulos de potencia LMC y RMC no hay datos de ECU disponibles.
✕El panel de instrumentos DC no proporciona códigos de fallo; solo puede leer valores de medición, datos de ECU y datos de mantenimiento.
✕Solo para la conexión 9-pins SUB-D de Jungheinrich; otras marcas utilizan un conector propio.
✕El cable está especificado para Jaltest Link V8.1 y V9 y mide 28 a 30 cm: la interfaz queda muy cerca de la conexión SUB-D del camión.

Aplicaciones y funcionalidades

A través de esta conexión, accede con el software Jaltest a las unidades de control del camión. El conector SUB-D de 9 pines va en el camión, el lado OBD2 de 16 pines en su cable de diagnóstico Jaltest. Los sistemas disponibles varían según la serie y el tipo de transmisión.

Unidades de control a las que puede acceder

  • MCM, Computadora de carrocería y MCM2, Ordenador de carrocería: El ordenador central del vehículo del camión.
  • DLC, Ordenador de carrocería: El ordenador de la máquina de la serie eléctrica EFG.
  • HCU, Sistema hidráulico: La regulación hidráulica del sistema de elevación.
  • LMC y RMC, Módulo de potencia: Los módulos de potencia para la elevación y la tracción.
  • DC, Cuadro de instrumentos: El panel de instrumentos, con los datos de mantenimiento.
  • E-CDIS, Control electrónico diésel, Common Rail: La regulación del motor common-rail de las versiones DFG/TFG, con acciones adicionales.
  • EDC 16 U31 y EDC 17 CP20 (CPYA), Control electrónico diésel: Las demás regulaciones del motor diésel.

Lo que puede hacer

  • Leer y borrar códigos de error: Leer la memoria de fallos de la unidad de control, con descripción de la avería detectada.
  • Ver valores de medición: Los valores actuales de los sensores conectados a la unidad de control, en cifras y gráfico.
  • Consultar datos de mantenimiento: Los intervalos de mantenimiento y trabajos realizados de la máquina, con un informe de servicio.
  • Realizar acciones adicionales: Disponible en la regulación del motor E-CDIS.

Vehículos y aplicaciones compatibles

Lo que importa es el conector, no el modelo. Este cable es compatible con cualquier carretilla elevadora Jungheinrich o carretilla de almacén con la conexión SUB-D de 9 pines. Las siguientes series están cubiertas por Jaltest MHE; compruebe en el lugar cuál es la conexión que tiene en su carretilla.

Jungheinrich:

  • Serie EFG (carretillas elevadoras eléctricas, EFG 110 a EFG S50): (2004 - 2024)
  • Serie DFG (carretillas elevadoras diésel, DFG 316 a DFG 690): (1999 - 2025)
  • Serie TFG (carretillas elevadoras GLP, TFG 316 a TFG S50): (2007 - 2025)
  • Serie ETV / ETM (carretillas retráctiles): (1999 - 2024)
  • Serie ECE / ECC / ECD (transpalés acompañantes y de conducción): (1997 - 2024)
  • Serie EJE / EJC / EJD / EJR (apiladores y transpalés eléctricos): (1995 - 2024)
  • Serie ERE / ERD (transpalés de conducción): (1995 - 2024)
  • Serie ESE / ESD / ESC (apiladores y preparadores de pedidos): (2004 - 2026)
💡
Información útil: El conector SUB-D de 9 pines se encuentra en la cabina de conducción o bajo la capota del vehículo y se fija con dos tornillos de sujeción. Dado que las carretillas elevadoras nunca estuvieron sujetas a obligaciones OBD, Jungheinrich utiliza este conector también en máquinas recientes. Por lo tanto, compruebe primero qué conector tiene su carretilla antes de realizar el pedido.

Contenido del embalaje

  • 1x Jaltest (JDC553A) | Jungheinrich 9-pins SUBD - 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen

Especificaciones técnicas

Especificación Descripción
Marca Jaltest (Cojali)
Número de referencia JDC553A
Tipo Cable adaptador
Aplicación Carretillas elevadoras Jungheinrich y transpalés de almacén
Conexión lado máquina SUB-D de 9 pines, macho, collarín D niquelado con dos tornillos de fijación
Conexión lado interfaz OBD2 de 16 pines
Longitud 28 a 30 cm
Interfaz Jaltest Link, versión V8.1 o V9
Unidades de control MCM, MCM2 y DLC (ordenadores de máquina), HCU (hidráulica), LMC y RMC (módulos de potencia), DC (cuadro de instrumentos), E-CDIS, EDC 16 U31 y EDC 17 CP20 (CPYA) (motor)
Segmento Equipos de manutención y elevación
Módulo Jaltest Jaltest MHE (Material Handling Equipment)
Parte del juego de cables Juego de cables MHE para carretillas elevadoras (70002022)
Necesario para usar Jaltest Link con licencia de software válida
