Descubra productos similares: Cables adaptadores OBD para vehículos y conectores, Cables adaptadores y conectores Jaltest, Jaltest
Jaltest  |  SKU: JDC571.9

Jaltest (JDC571.9) | Cable adaptador Linde 7+7 pines OBD - 26 pines DB26 | Equipos de elevación y manutención

€156,95 incl.
€129,71 excl.

Garantía directa a través de AsTools

Tramitamos los casos de garantía directamente, de forma rápida y sin intermediarios del fabricante. Gracias a nuestro propio almacén de repuestos y experiencia técnica, generalmente podemos ayudarle de inmediato. Solo en casos excepcionales enviamos el producto al proveedor.

2 años de garantía en todos los productos

Al igual que todos nuestros productos, este artículo se suministra con 2 años de garantía de fábrica. De esta forma, usted dispone de cobertura garantizada en cuanto a calidad y servicio a largo plazo.

Devoluciones sencillas

Puede solicitar su devolución fácilmente a través de su cuenta. Le enviaremos la etiqueta de devolución por correo electrónico. Los gastos de envío de la devolución corren por su cuenta.

Servicio de atención al cliente profesional

Nuestros expertos están listos para ayudarle de forma rápida y profesional, tanto en línea como en nuestra tienda física. ¿Tiene alguna pregunta? ¡No dude en ponerse en contacto con nosotros!

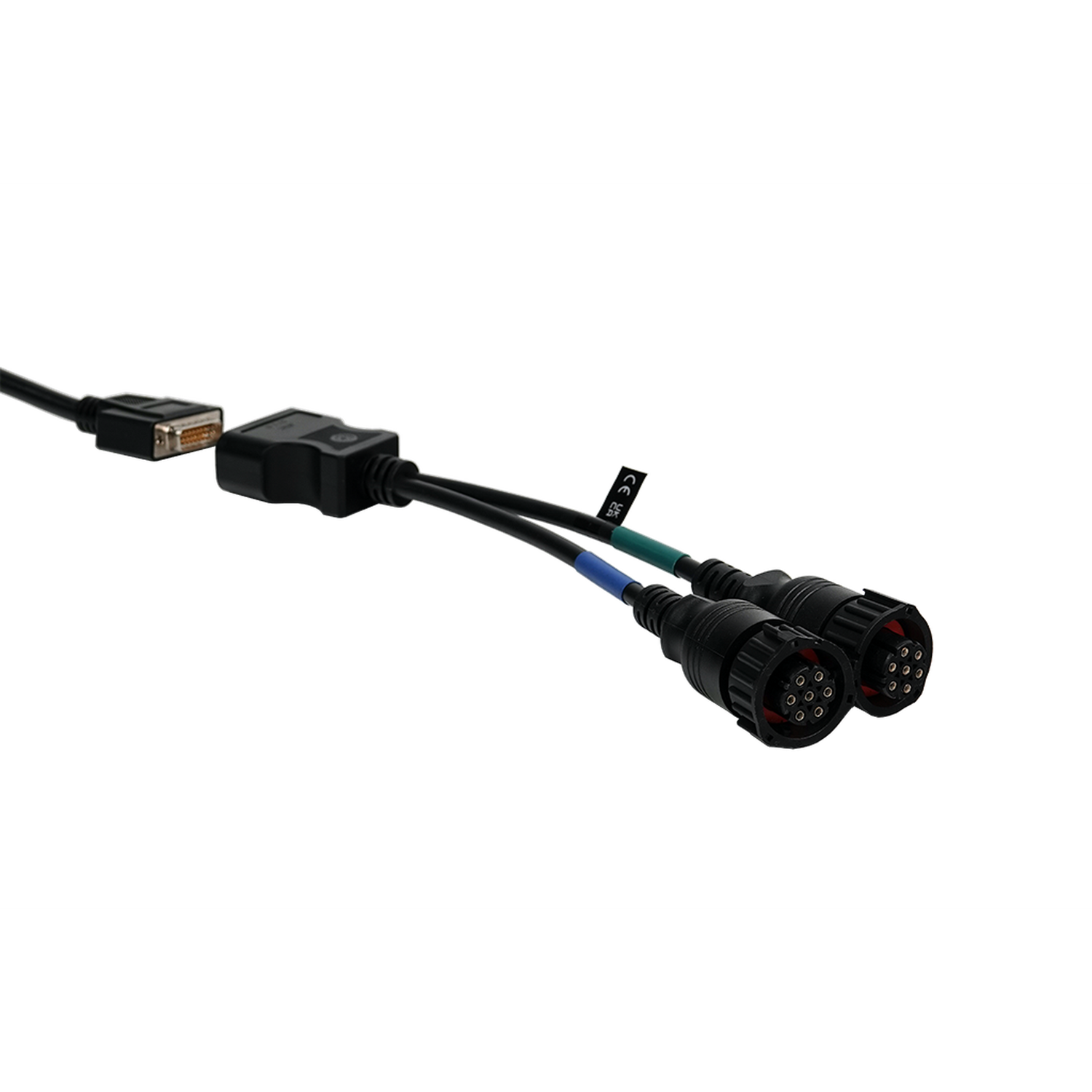

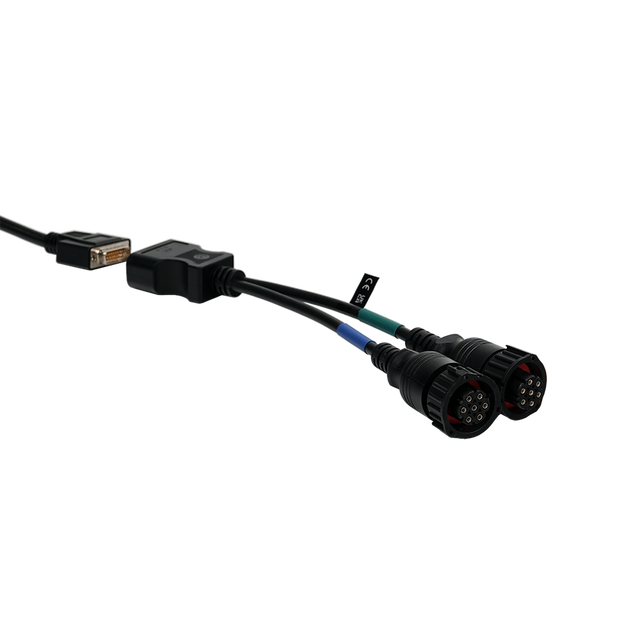

El Jaltest JDC571.9 es el cable de diagnóstico para camiones Linde con una conexión redonda doble. Detrás del conector DB26 de 26 pines, el cable se divide en dos ramas, que terminan en un conector redondo de 7 pines con anillo moleteado negro y junta roja. Una rama lleva un anillo marcador azul y la otra uno verde, para que las distinga al conectarlas.

El conector DB26 se conecta directamente al cable principal de la interfaz, sin adaptador intermedio de 16 pines. Con el cable conectado, el software Jaltest accede a los módulos Linde LHC de hidráulica, LTC de transmisión y LDC de pantalla, y, según la tracción, a los controles del motor de las versiones diésel, gas y gasolina, o al módulo de potencia LAC de los camiones eléctricos. Como ambas conexiones se unen en un solo cable, no necesita cambiar conexiones. Este cable forma parte de la cobertura de Jaltest MHE.

VENTAJAS

✔Ambas conexiones de 7 pines en un solo cable, reconocibles por los anillos marcadores azul y verde, para que no tenga que cambiar de conexión.
✔Conecte el DB26 de 26 pines directamente al cable principal de la interfaz; no es necesario ningún cable de diagnóstico intermedio de 16 pines.
✔Accede a los módulos Linde LHC (hidráulica), LTC (transmisión) y LDC (pantalla).
✔También los controles del motor de los camiones diésel están incluidos, desde EDC 15 VM hasta EDC 17 CP20.

PUNTOS A TENER EN CUENTA

✕Para esta referencia no existe una lista pública de modelos; guíese por el conector redondo doble del propio camión.
✕Los camiones eléctricos Linde no tienen control de motor; en ellos trabaja con otros módulos, como el módulo de potencia LAC.
✕Solo para la versión de 7 pines doble; para un conector redondo simple de 7 pines el cable correcto es el JDC552A, y para el rectangular de 4 pines, el JDC554A.
✕El lado de la interfaz es un DB26 de 26 pines, no un OBD2 de 16 pines; este conector no encaja en un cable OBD2.

Aplicaciones y funciones

El cable está pensado para talleres que mantienen carretillas elevadoras y camiones de almacén Linde. Los sistemas presentes varían según la serie y la tracción; las unidades indicadas a continuación proceden de la cobertura de Jaltest MHE para Linde.

Unidades de control a las que puede acceder

  • LHC (CAN): Hidráulica, funciones de elevación e inclinación.
  • LTC (CAN): Control de transmisión.
  • LDC (CAN): Cuadro de instrumentos.
  • LAC: Módulo de potencia, camiones eléctricos.
  • EDC 15 VM, 16 U31, 17 CP20: Control del motor diésel.
  • GCP, EControls ECM 4G: Motor de camiones de gas y gasolina.
  • LPF (CAN): Tratamiento de gases de escape.

Qué puede hacer

  • Códigos de error: Lectura y borrado por unidad de control.
  • Valores de medición: Consulte los datos en cifras y en gráfico.
  • Mantenimiento: Registro de intervalos, con informe.
  • Acciones adicionales: Cuando Jaltest las ofrezca.

Cómo utilizarlo

  1. Contar las conexiones: Compruebe en el puesto del conductor que hay dos conectores redondos de 7 pines.
  2. Conectar: Conecte las ramas marcadas en azul y en verde, cada una en un conector redondo.
  3. Conectar el enlace: Conecte el lado DB26 al cable principal de la interfaz.
  4. Encendido: Ponga el camión en contacto con el interruptor de llave.
  5. Lectura: En Jaltest MHE, seleccione la marca Linde y la serie.

Vehículos compatibles y aplicaciones

Lo determinante es el conector, no el modelo. El cable encaja con cualquier camión Linde que tenga dos conectores redondos de 7 pines juntos. Si solo tiene uno, o si el conector es rectangular de cuatro posiciones, le corresponde otro cable.

Linde:

  • Conector redondo doble de 7 pines: La versión para la que está diseñado este cable.
  • Conector redondo simple de 7 pines: Corresponde al JDC552A.
  • Conector rectangular de 4 pines: Corresponde al JDC554A.
💡
Conviene saber: Los dos conectores redondos están en la cabina, en el puesto del conductor. Se reconocen por el anillo moleteado negro y la junta roja. Cuente el número de conectores redondos del camión antes de hacer el pedido.

Contenido del paquete

  • 1x Jaltest (JDC571.9) | Linde 7+7 pines OBD - cable adaptador DB26 de 26 pines | Equipos de elevación

Especificaciones técnicas

General

El fabricante del cable. Los cables Jaltest funcionan con los equipos de diagnosis de Jaltest.Marca
Jaltest (Cojali)
El tipo de cable. Un cable de diagnosis se conecta al conector de diagnosis; un cable de medición mide un componente por separado.Tipo de cable
Cable adaptador
El paquete de software de Jaltest al que pertenece el cable. Para utilizar el cable necesita una licencia de ese módulo.Módulo de software Jaltest
  • MHE transporte interno
Para qué tipo de vehículos o máquinas está pensado el cable. Así comprueba rápidamente si es adecuado para los que llegan a su taller.Tipos de vehículo
  • Equipo de elevación y izado

Conexiones

El conector del lado del equipo de diagnosis. Debe encajar en su interfaz o en su cable de diagnosis.Conexión del lado de la interfaz
DB26 de 26 pines
El conector del lado del vehículo, del motor o de la máquina. Debe encajar en el conector de diagnosis o en el componente.Conexión del lado del vehículo
OBD de 7+7 pines

Diagnóstico

Si puede no solo leer los códigos de avería, sino también borrarlos. En algunos sistemas solo es posible leerlos.Borrado de códigos de avería

Uso

Número de referencia
JDC571.9

Otras especificaciones

Aplicación
Camiones Linde con conexión redonda doble de 7 pines
Unidades de control
LHC (hidráulica), LTC (transmisión), LDC (pantalla), LAC (módulo de potencia), EDC 15 VM, EDC 16 U31 y EDC 17 CP20, GCP y EControls ECM 4G (motor), LPF (tratamiento de gases de escape)
Necesario para su uso
Jaltest Link con licencia para Jaltest MHE
