El Jaltest JDC632A es el cable adaptador que conecta la toma de diagnóstico de 6 pines de los pequeños motores fuera de borda Mercury y Tohatsu con una interfaz estándar OBD2 de 16 pines. La toma de 6 pines se encuentra bajo el capó del motor; en el lado de la interfaz, el cable se conecta directamente al cable OBD2 de 16 pines del Jaltest Link, sin necesidad de cable alargador SubD-26 adicional. Mercury y Tohatsu comparten en la gama de potencia de 10-20 CV la misma unidad de control del motor y, por lo tanto, la misma toma de 6 pines.
Este cable transmite las líneas de comunicación al Jaltest Link, estableciendo comunicación directa con la unidad de control del motor. De este modo, el equipo de diagnóstico obtiene acceso al módulo de control del motor, que en los modelos Mercury aparece como ECM by Tohatsu y en los nombres de modelo Tohatsu como ECM, en ambos casos con el mismo conjunto de funciones. Ese conjunto de funciones es un conjunto de lectura: códigos de fallo, valores de medición, datos en vivo y pruebas de componentes están incluidos; parámetros, calibración y reinicio de mantenimiento no. El cable forma parte de Jaltest Marine.
VENTAJAS
PUNTOS IMPORTANTES
Lo que recibe

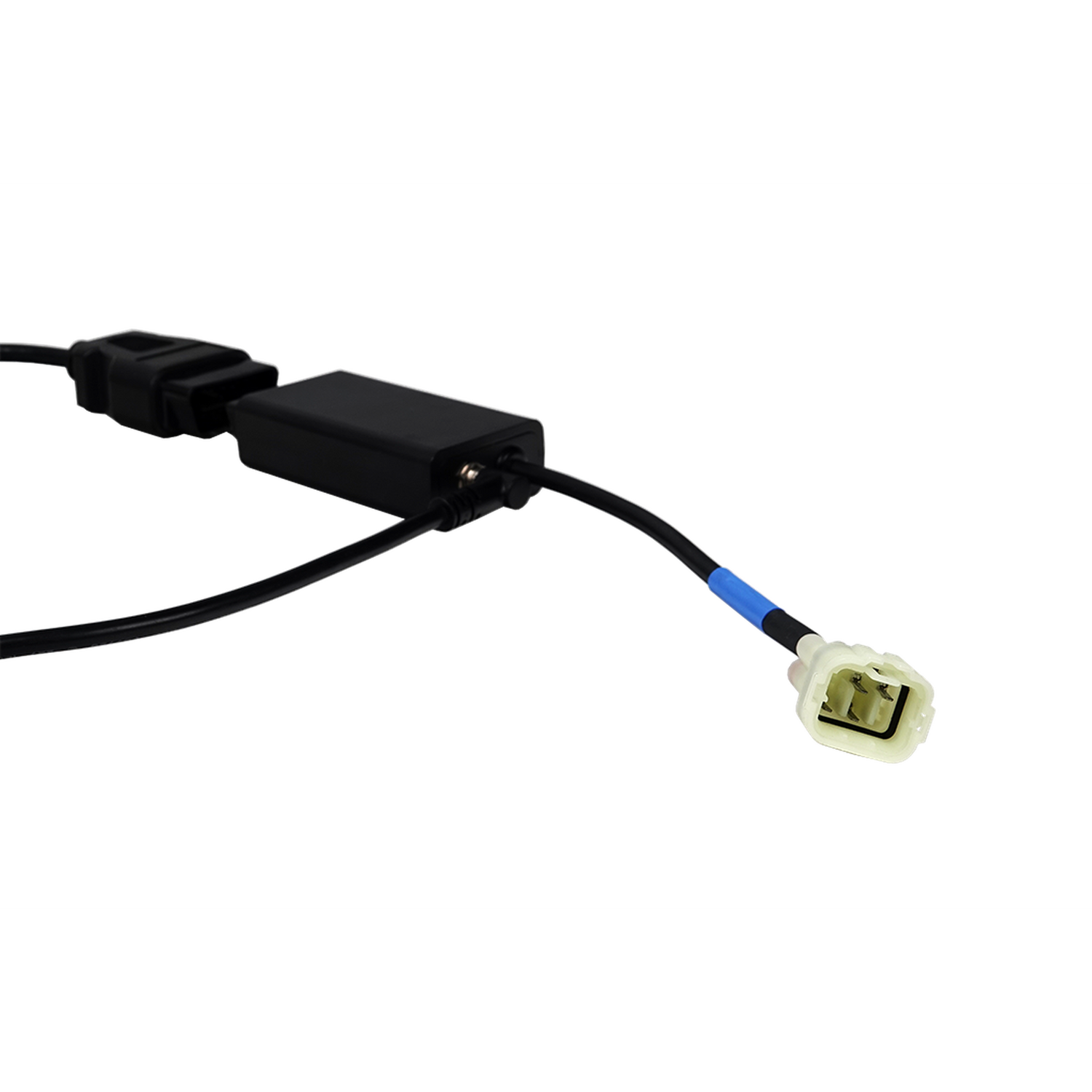

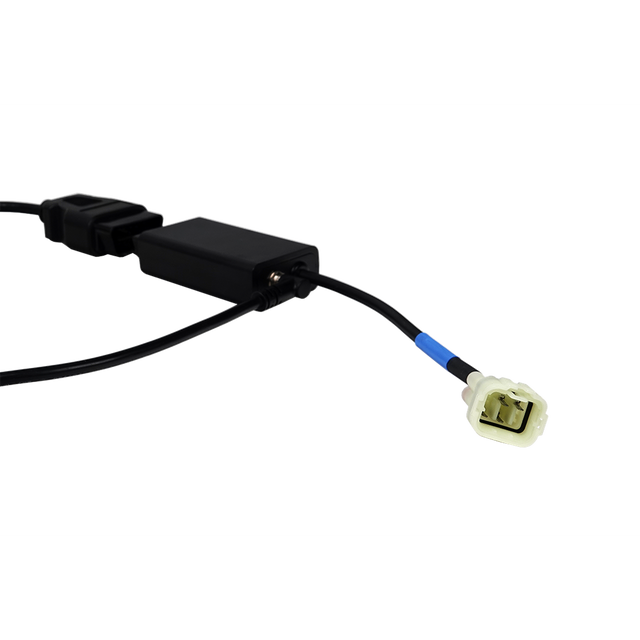

Recibe un cable adaptador negro con un conector OBD2 de 16 pines en la forma trapezoidal característica en el lado de la interfaz. A mitad del cable hay una carcasa de plástico rectangular negra, desde la cual el cable continúa hacia el lado del motor. El lado del motor termina en el conector de 6 pines de color marfil de Mercury y Tohatsu, con seis posiciones de contacto en dos filas y una anilla de marcaje azul en la vaina justo antes del conector.
Aplicaciones y funcionalidades
Con este cable establece la conexión de diagnóstico entre el Jaltest Link y la unidad de control del motor de los pequeños motores fuera de borda Mercury y Tohatsu. Esa conexión va desde el conector de 6 pines bajo el capó del motor hasta el cable OBD2 de 16 pines del Link. A continuación se indica qué unidad de control puede alcanzar y qué funciones ofrece el software en ella.
Unidades de control a las que puede acceder
- ECM by Tohatsu, Engine Control Module: Así es como aparece la unidad de control del motor en la cobertura de los modelos Mercury de esta gama de potencia, con códigos de fallo, valores medidos, control de componentes, datos en vivo e información de la propia unidad de control.
- ECM, Engine Control Module: La misma unidad de control bajo los nombres de modelo Tohatsu, con el mismo conjunto de funciones.
Lo que puede hacer
- Leer códigos de fallo: Extraer la memoria de fallos de la unidad de control del motor, con descripción de la avería detectada.
- Ver valores medidos: Los valores actuales de los sensores conectados a la unidad de control del motor.
- Controlar componentes: Pruebas activas en la unidad de control del motor, incluidas pruebas directas de inyección e ignición.
- Monitoreo en tiempo real: Seguir los valores en directo mientras el motor está en funcionamiento.
Vehículos y aplicaciones compatibles
Lo determinante es el conector, no el modelo. Este cable es compatible con cualquier motor fuera de borda Mercury o Tohatsu de la gama de potencia 10-20 CV con el conector de diagnóstico de 6 pines. Los siguientes modelos dispone de Jaltest Marine en la cobertura; qué conexión tiene en su caso bajo el capó se instala, usted verifica en el acto.
Mercury:
- 15 FourStroke— unidad de control del motor ECM de Tohatsu
- 20 FourStroke
- 15 SeaPro
Tohatsu:
- MFS 15— unidad de control del motor ECM (Engine Control Module)
- MFS 20
- MFS 9.9
Contenido del embalaje
- 1xJaltest (JDC632A) | Cable adaptador Mercury/Tohatsu 6 pines OBD - 16 pines OBD2 | Embarcación
Especificaciones técnicas
| Especificaciones | Descripción |
|---|---|
| Marca | Jaltest (Cojali) |
| Número de referencia | JDC632A |
| Tipo | Cable adaptador |
| Aplicación | Motores fueraborda Mercury y Tohatsu, 10-20 CV |
| Longitud | No especificado |
| Conexión lado motor | Cable adaptador OBD de 6 pines |
| Interfaz | 16-pins OBD2 |
| Unidades de control | ECM de Tohatsu / ECM (módulo de control del motor) |
| Segmento | Barco de motor (marino) |
| Módulo Jaltest | Jaltest Marine |
| Parte del juego de cables | No aplicable |
| Necesario para usar | Jaltest Link |
