Jaltest  |  SKU: JDC549.9

Jaltest (JDC549.9) | Cable adaptador JLG/Haulotte 4-pines OBD – 26-pines DB26 | Equipos de elevación y manipulación

€157,95 incl.
€130,54 excl.

Garantía directa a través de AsTools

Tramitamos los casos de garantía directamente, de forma rápida y sin intermediarios del fabricante. Gracias a nuestro propio almacén de repuestos y experiencia técnica, generalmente podemos ayudarle de inmediato. Solo en casos excepcionales enviamos el producto al proveedor.

2 años de garantía en todos los productos

Al igual que todos nuestros productos, este artículo se suministra con 2 años de garantía de fábrica. De esta forma, usted dispone de cobertura garantizada en cuanto a calidad y servicio a largo plazo.

Devoluciones sencillas

Puede solicitar su devolución fácilmente a través de su cuenta. Le enviaremos la etiqueta de devolución por correo electrónico. Los gastos de envío de la devolución corren por su cuenta.

Servicio de atención al cliente profesional

Nuestros expertos están listos para ayudarle de forma rápida y profesional, tanto en línea como en nuestra tienda física. ¿Tiene alguna pregunta? ¡No dude en ponerse en contacto con nosotros!

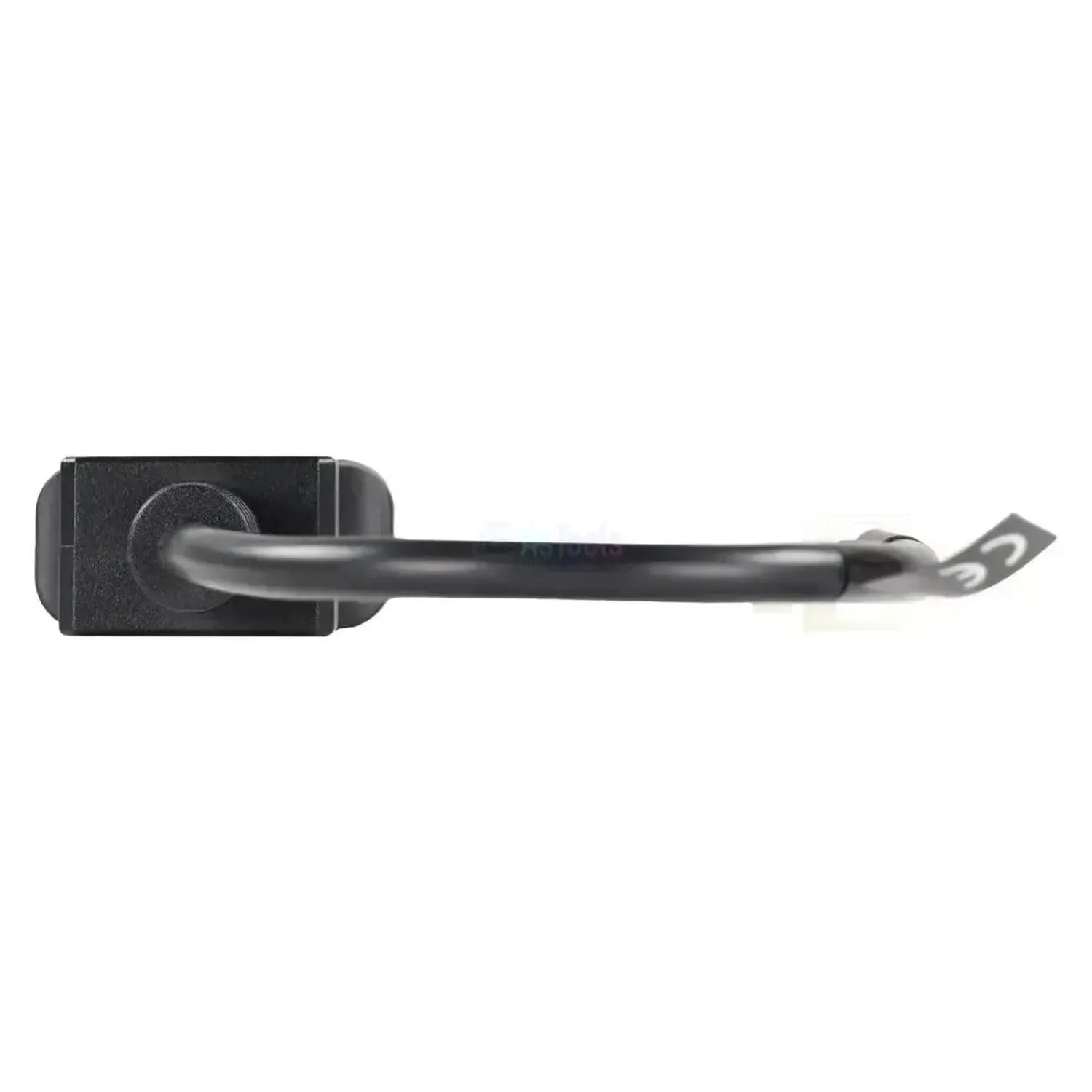

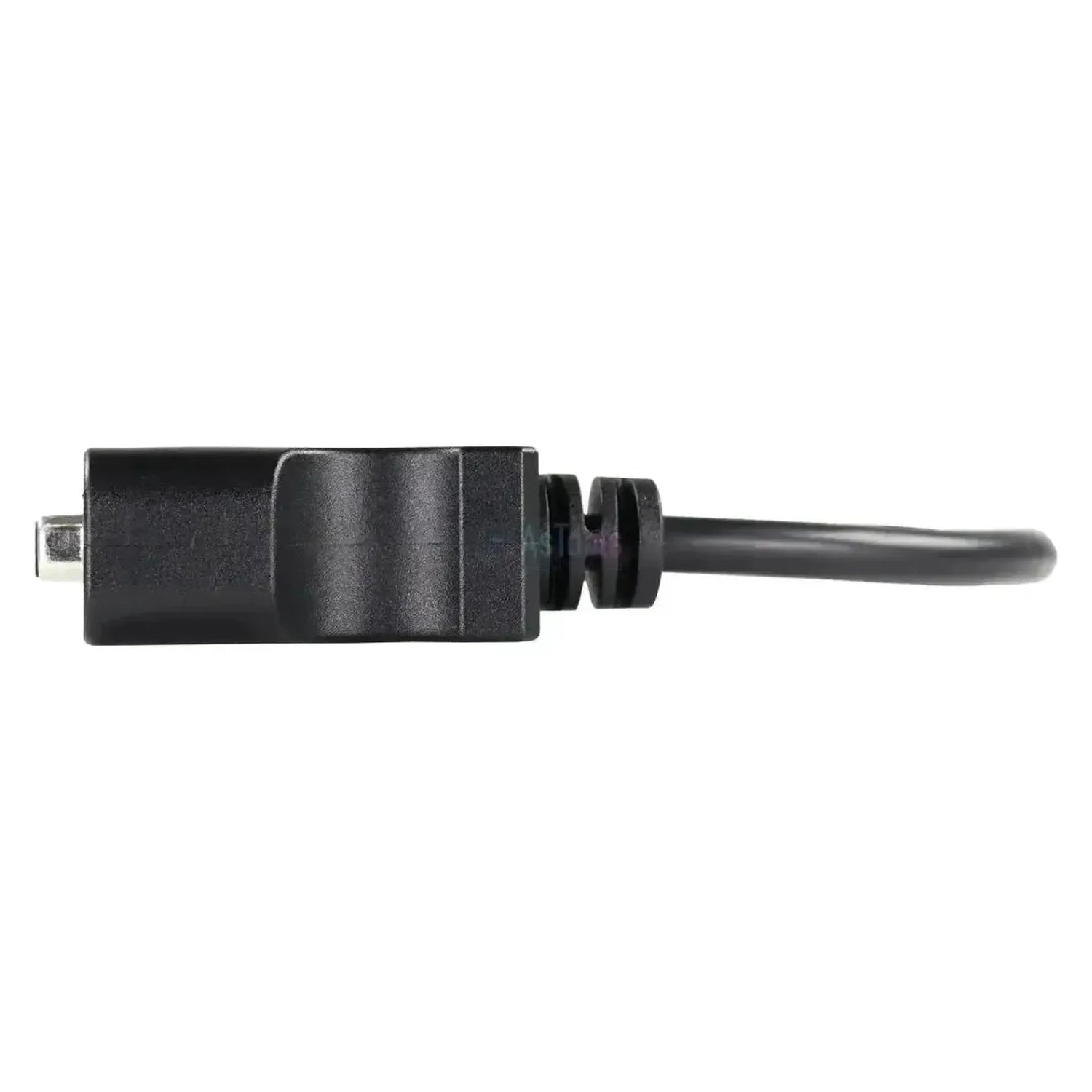

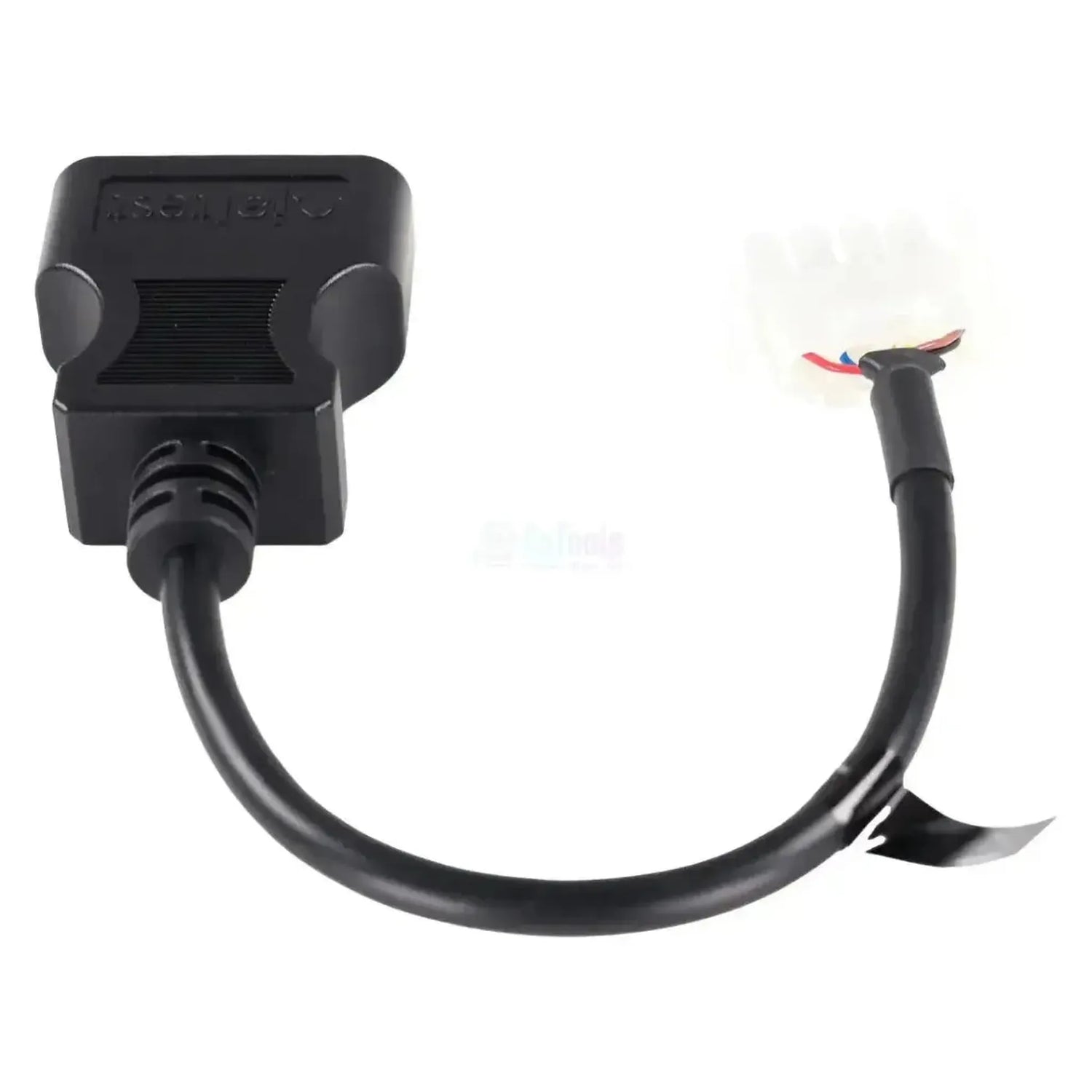

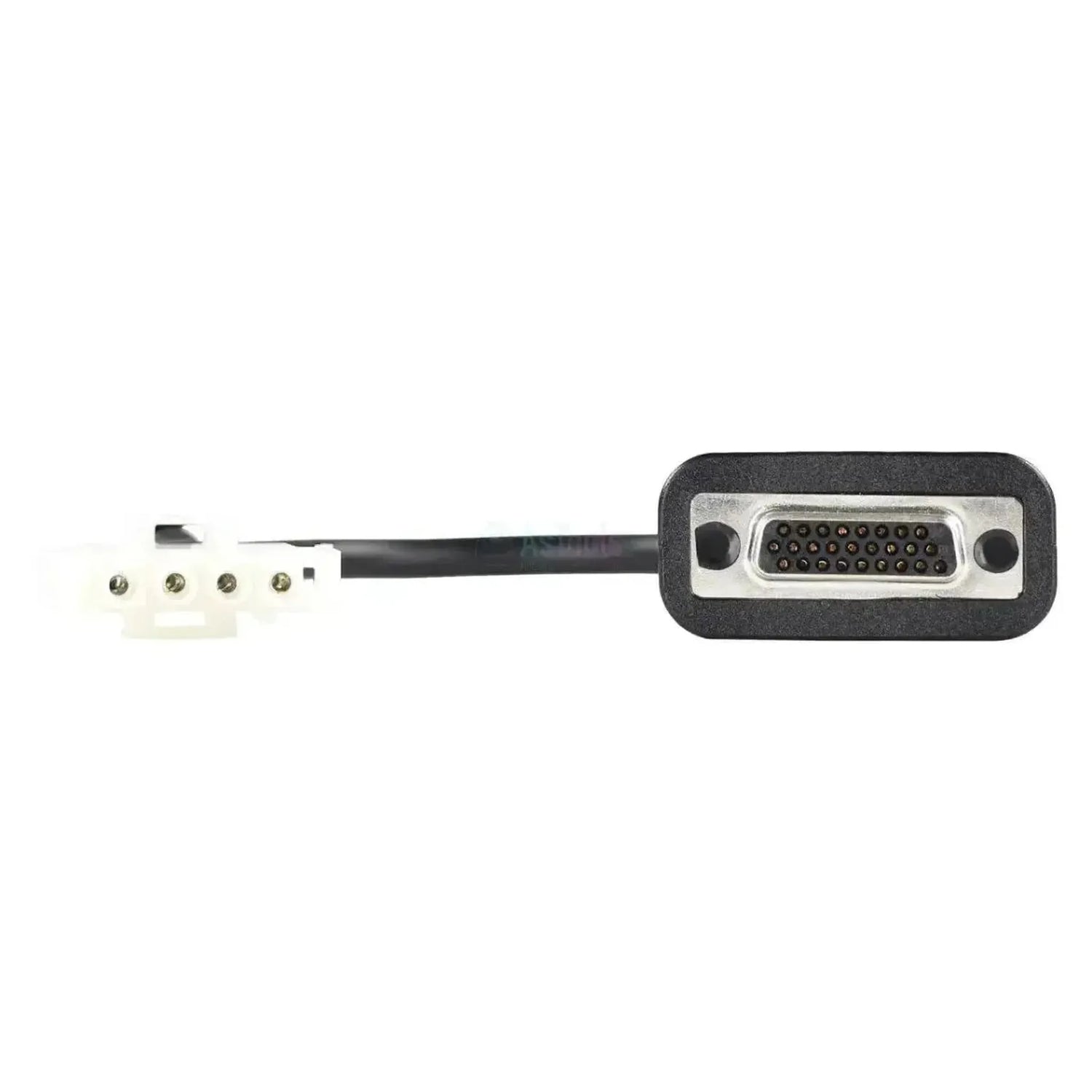

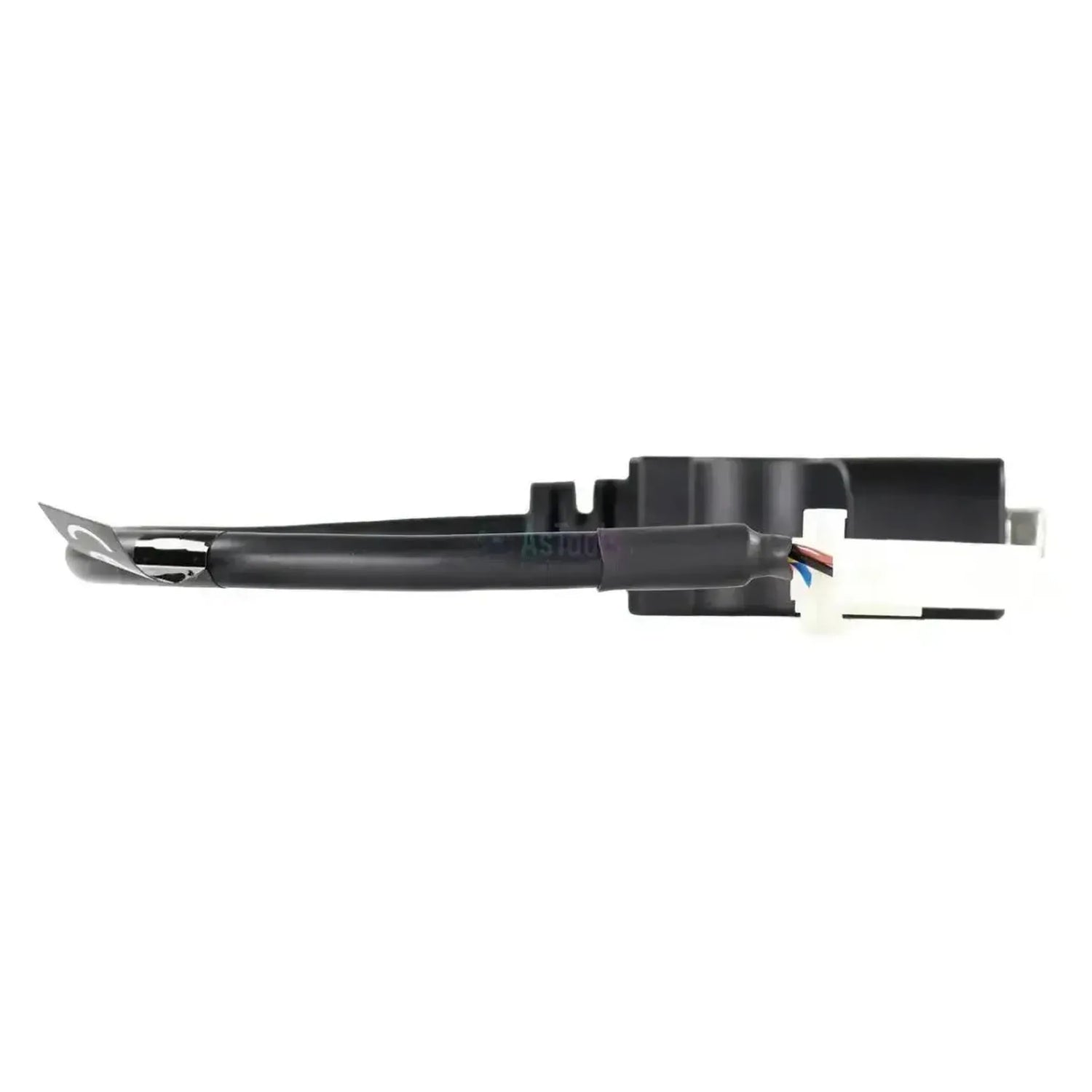

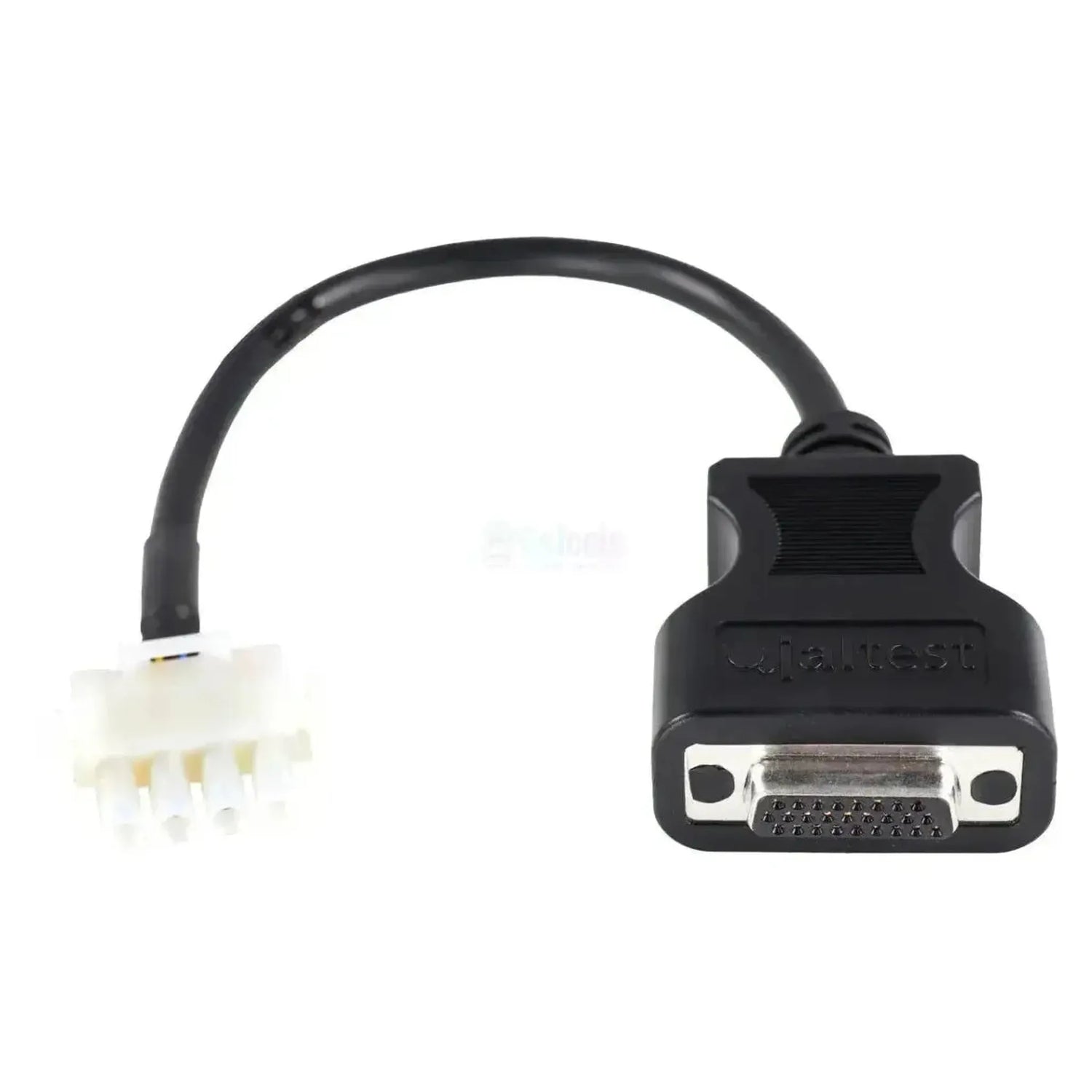

El Jaltest JDC549.9 conecta el conector de diagnóstico de 4 pines de los elevadores de pluma JLG y Haulotte directamente a la entrada DB26 de 26 pines del Jaltest Link. En el lado de la máquina dispone de un conector rectangular blanco lechoso con cuatro tomas redondas y una lengüeta de bloqueo; en el lado de la interfaz se encuentra el acoplamiento DB26, que se ajusta al cable principal de la interfaz sin necesidad de adaptador de 16 pines. El cable mide 28 a 30 cm.

A través de esta conexión, el software Jaltest abre el control hidráulico y el control del motor de la máquina: HYDRAULICS en los elevadores de tijera JLG, HYDRAULICS (CAN) en los elevadores Haulotte, y en el lado del motor los controles Deutz EMR2 a EMR5, el Kubota E-CDIS, los controles Kohler y el EControls ECM 4G de las versiones de gasolina y gas. El paquete de funciones completo está disponible en los elevadores de tijera; en los elevadores de pluma articulada JLG más grandes, el control hidráulico aparece sin funciones soportadas en la tabla. El número después del punto en la referencia indica la interfaz: Este cable corresponde al Jaltest Link V9 y forma parte de Jaltest MHE (equipos de transporte interno y elevación).

VENTAJAS

✔Se conecta directamente a la entrada DB26 de 26 pines del Jaltest Link, sin adaptador de 16 pines.
✔Cubre dos marcasTanto plataformas elevadoras y telescópicas JLG como Haulotte, con el mismo conector de cuatro pines.
✔En las plataformas de tijera, la regulación HYDRAULICS proporciona el paquete completo de funciones, incluidas advertencias de diagnóstico y acciones adicionales.
✔Sigue los proveedores de motores: Deutz (EMR2 a EMR5), Kubota (E-CDIS), Kohler y EControls están todos cubiertos de la misma manera.

PUNTOS IMPORTANTES

✕La cobertura hidráulica varía significativamente según el modelo: En las plataformas articuladas JLG más grandes, la regulación hidráulica aparece en la tabla sin funciones compatibles.
✕Qué regulación de motor está presente depende del proveedor de motor (Deutz EMR2 a EMR5, Kubota E-CDIS, Kohler, EControls); compruebe esto primero antes de buscar una avería.
✕El conector DB26 corresponde a Jaltest Link V9; en una interfaz con entrada de 16 pines, este cable no se conecta.
✕Este cable cubre JLG y Haulotte con el mismo conector de 4 pines; las máquinas Haulotte con la conexión doble 6+6 pines requieren JDC559A.

Aplicaciones y funcionalidades

A través de esta conexión, accede con el software Jaltest a la regulación hidráulica y la regulación del motor de la plataforma elevadora. Las unidades presentes varían según el modelo y la versión del motor. Las siguientes unidades proceden de la cobertura de JLG y Haulotte.

Unidades de control a las que puede acceder

  • HYDRAULICS, regulación hidráulica: La regulación hidráulica de las plataformas elevadoras de tijera JLG, con el paquete completo de funciones.
  • HYDRAULICS (CAN), regulación hidráulica: La regulación hidráulica de las plataformas elevadoras Haulotte con comunicación CAN.
  • EMR2 - EDC, EMR3 - EDC 16 UC40, EMR3 - EDC 7 UC31, EMR4 - EDC 17 CV52 / CV54 y EMR5 - EDC MD1: Las regulaciones sucesivas de motores Deutz en las máquinas JLG.
  • E-CDIS, regulación de motor con inyección common rail: La regulación del motor Kubota, con acciones complementarias.
  • ECM Kohler y ECM Kohler (Stage V), regulación de motor con inyección common rail: Las regulaciones de motores Kohler en las máquinas Haulotte.
  • EControls ECM 4G, regulación de motor: La regulación de las versiones de gasolina y gas.

Lo que puede hacer

  • Leer y borrar códigos de error: Leer la memoria de fallos de la unidad de control, con descripción de la avería detectada.
  • Ver valores de medición: Los valores actuales de los sensores conectados a la unidad de control, en cifras y gráfico.
  • Consultar datos de mantenimiento: Los intervalos de mantenimiento y trabajos realizados en la máquina, con un informe de servicio.
  • Realizar acciones complementarias: En las regulaciones de motor E-CDIS y EMR4 y en la regulación hidráulica de las plataformas elevadoras de tijera.
  • Ver advertencias de diagnóstico: En la regulación hidráulica de las plataformas elevadoras de tijera JLG.

Vehículos y aplicaciones compatibles

Lo determinante es el conector, no el modelo. Este cable se conecta al puerto de diagnóstico de 4 pines de plataformas elevadoras y alcances JLG y a la conexión equivalente de plataformas elevadoras Haulotte. En máquinas de elevación y manipulación nunca se ha prescrito una conexión OBD, por lo que el mismo conector aparece en varias generaciones de máquinas. Las siguientes series están cubiertas por Jaltest MHE.

JLG / Haulotte:

  • Plataformas elevadoras de tijera serie JLG ES (1930ES, 2630ES, 3246ES, 2646E2): Año de fabricación no determinante
  • Plataformas elevadoras de tijera todo terreno JLG serie RT (RT 2669, RT 3369, RT 4069, RT 5394): Año de fabricación no determinante
  • Plataformas elevadoras articuladas y telescópicas JLG (450AJ, 510AJ, 600AJ, 800AJ, 1200SJP, 1350SJP): Año de fabricación no determinante
  • Plataformas elevadoras de brazo JLG (1055, 1075, 3507-3614, 4008-4017): Año de fabricación no determinante
  • Mástiles verticales JLG serie Toucan (10E, 20E, 26E, 32E): Año de fabricación no determinante
  • Plataformas elevadoras articuladas Haulotte serie HA (HA12, HA16, HA20, HA26, HA32, HA41): Año de fabricación no determinante
  • Plataformas elevadoras de tijera y telescópicas Haulotte serie H y HT: Año de fabricación no determinante
  • Haulotte Compact 10/12 DX, Star 6/8/10 y Optimum 8: Año de fabricación no determinante
💡
Información útil: El conector de cuatro pines es blanco lechoso y rectangular con una pestaña de bloqueo; en las máquinas JLG se encuentra detrás de la tapa de batería junto al panel de control a nivel del suelo. Si su máquina Haulotte tiene en su lugar dos conectores de seis pines uno al lado del otro, entonces el cable correcto es el JDC559A . Compruebe en la máquina qué conector tiene antes de realizar su pedido.

Contenido del embalaje

  • 1x Jaltest (JDC549.9) | Cable adaptador JLG/Haulotte OBD de 4 pines – DB26 de 26 pines | Plataformas elevadoras y equipos de elevación

Especificaciones técnicas

Especificación Descripción
Marca Jaltest (Cojali)
Número de referencia JDC549.9
Tipo Cable adaptador
Aplicación Plataformas elevadoras y brazos articulados JLG y plataformas elevadoras Haulotte
Longitud 28 - 30 cm
Interfaz Jaltest Link V9
Conexión lado máquina 4-pins OBD (rectangular, blanco lechoso, cuatro conectores redondos, pestillo de bloqueo)
Conexión lado interfaz 26-pins DB26
Unidades de control HYDRAULICS y HYDRAULICS (CAN) (control hidráulico), EMR2 a EMR5, E-CDIS, ECM Kohler y EControls ECM 4G (control de motor)
Segmento Equipos de elevación y manipulación
Módulo Jaltest Jaltest MHE (equipos de transporte e izado internos)
