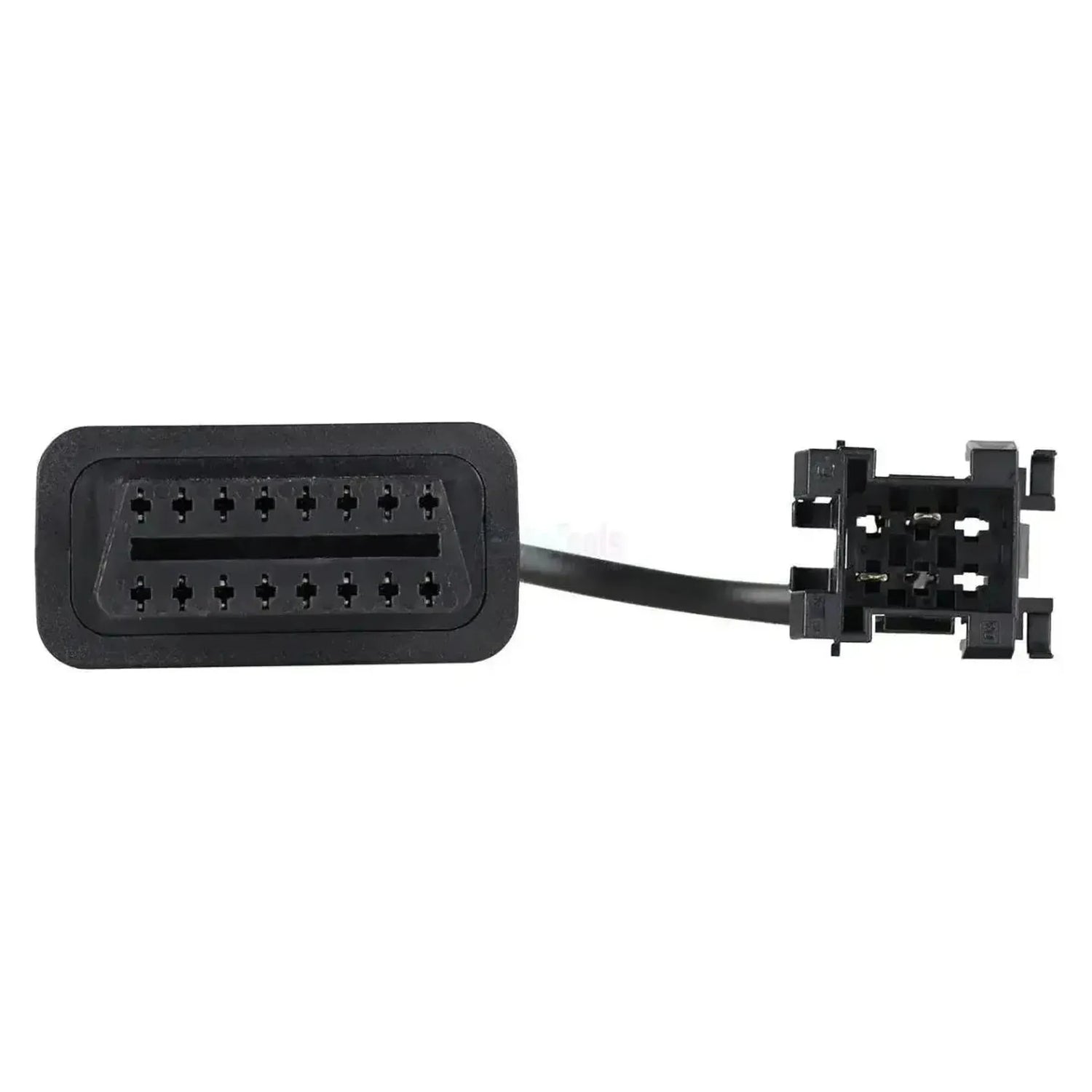

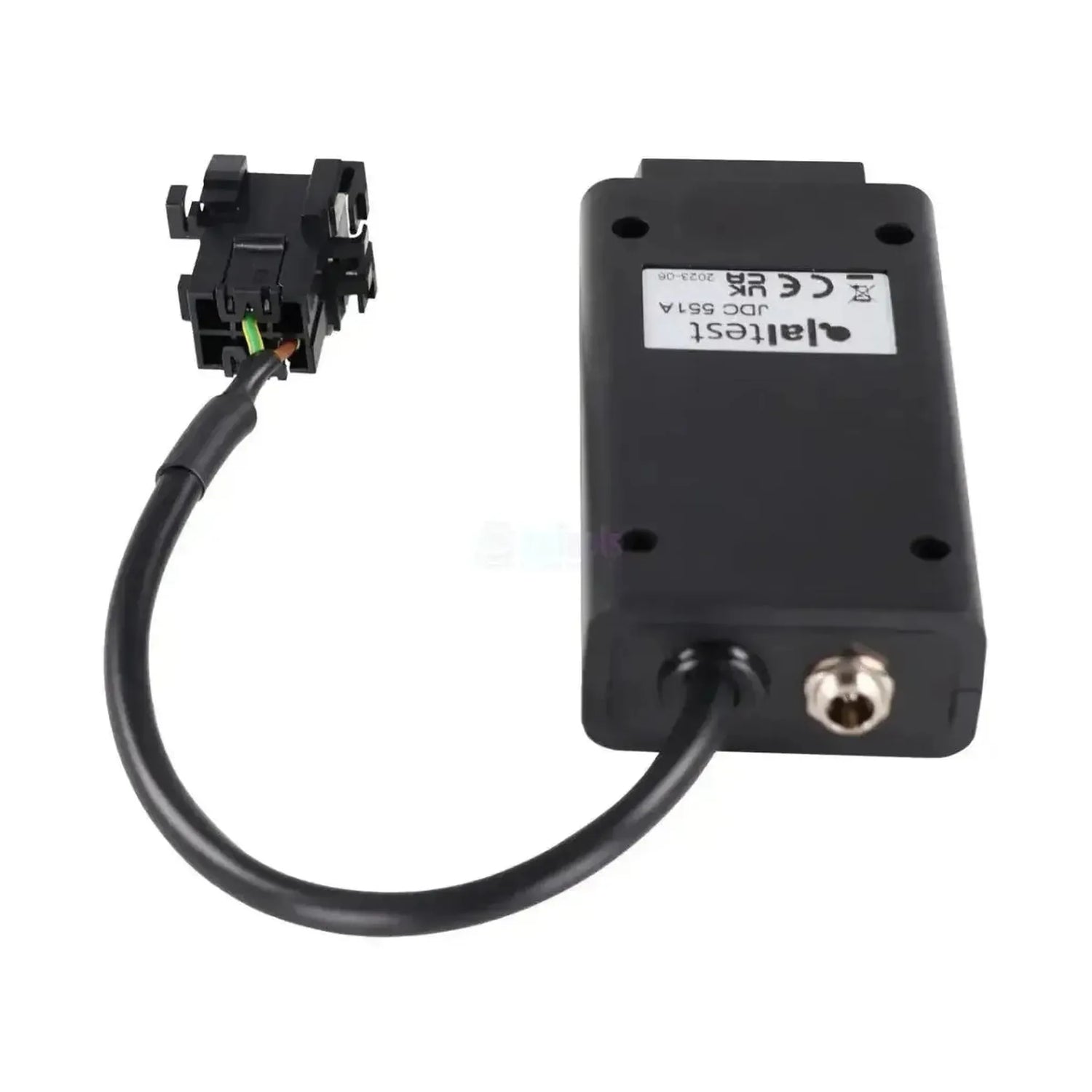

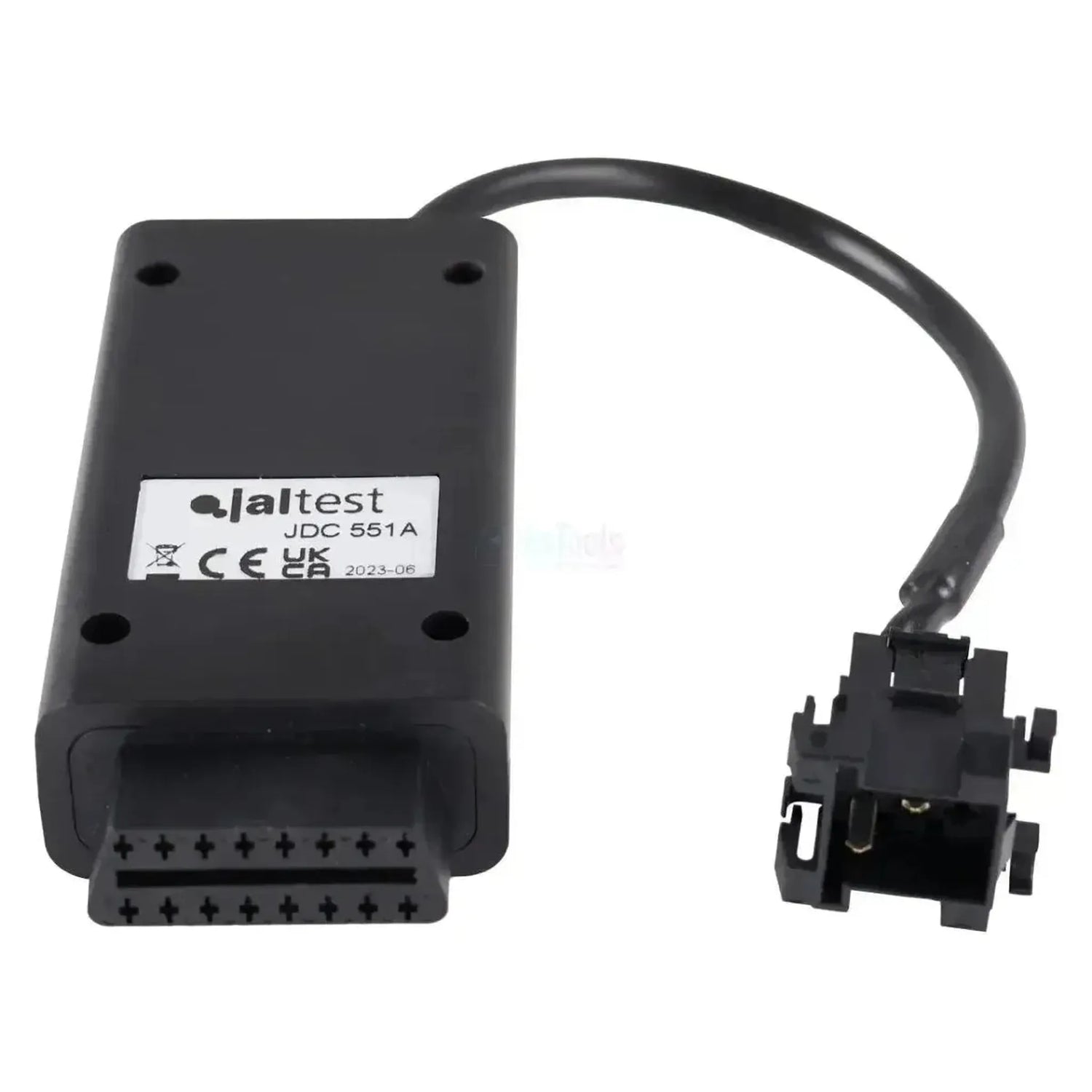

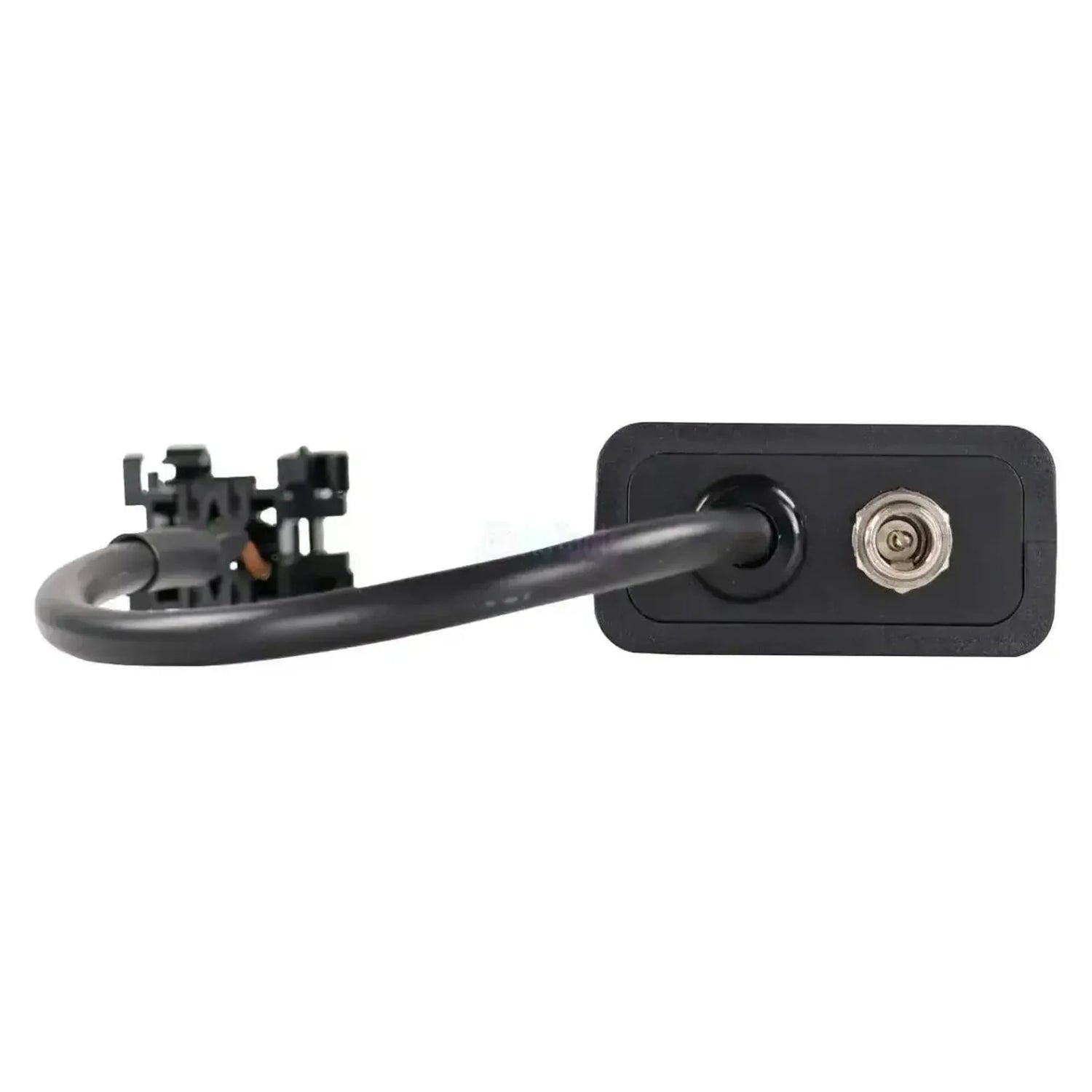

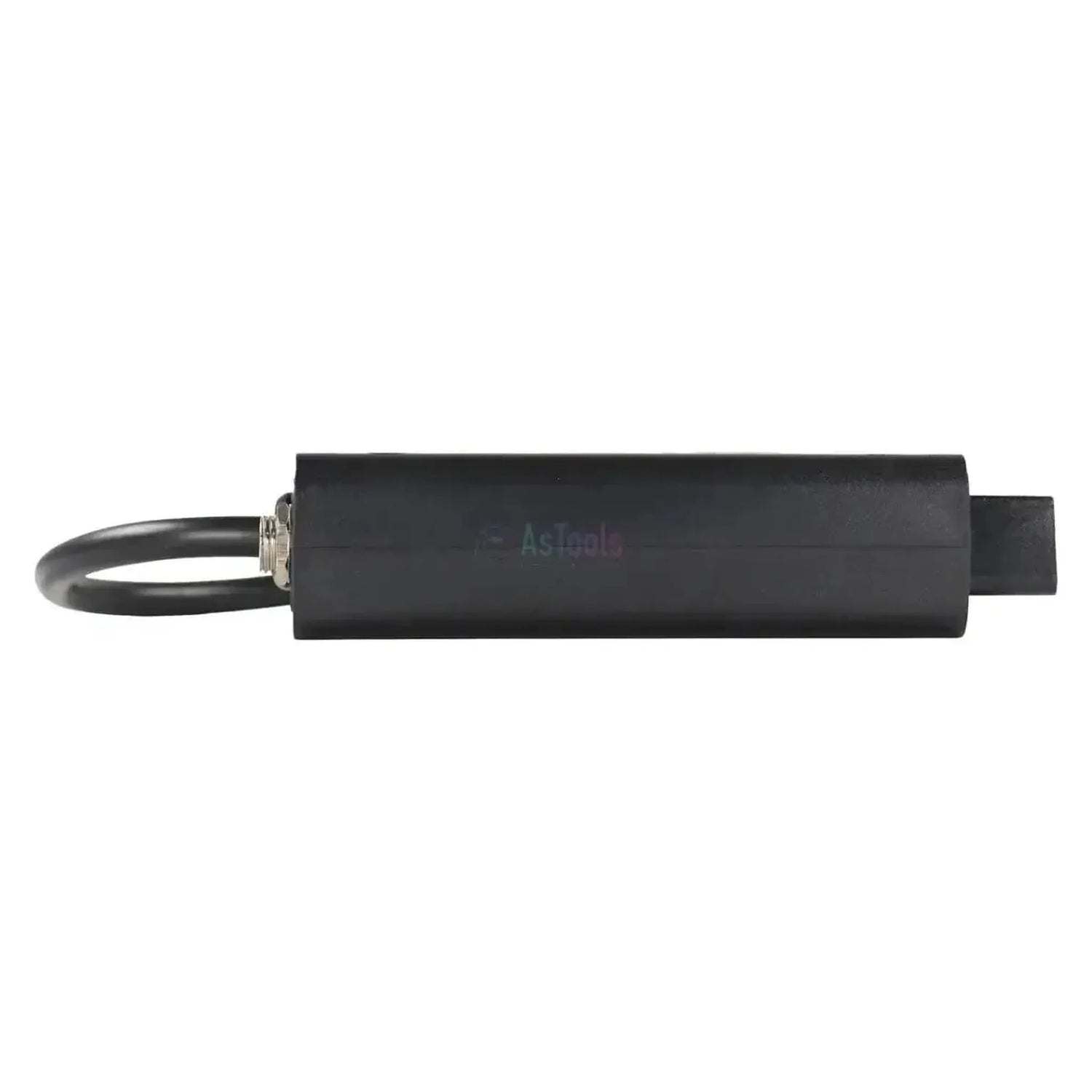

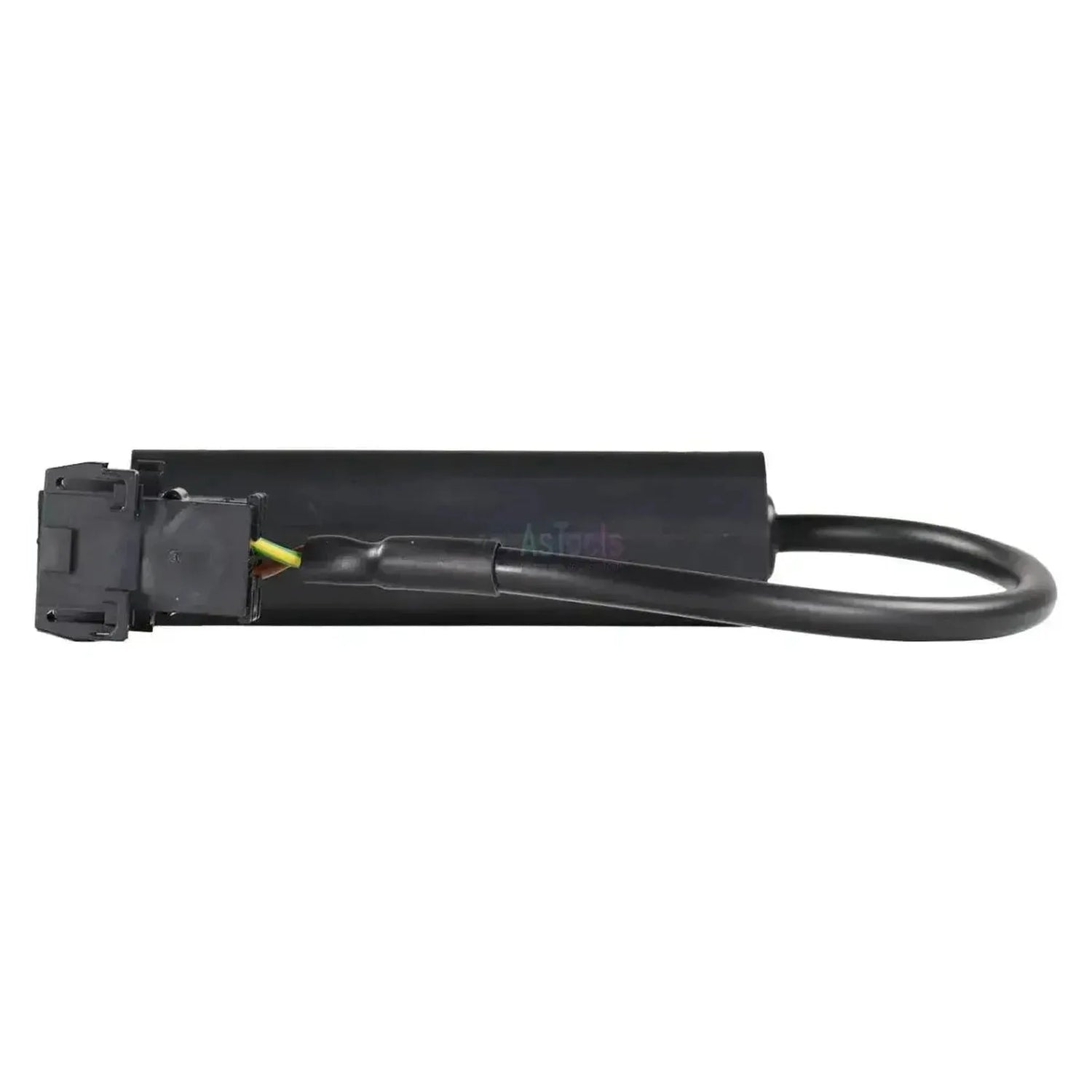

El Jaltest JDC551A conecta el conector de diagnóstico rectangular de 6 pines de las máquinas de movimiento de tierras, manipulación y elevación Liebherr a la entrada OBD2 de 16 pines de su cable de diagnóstico Jaltest. En el lado de la máquina hay un conector rectangular negro con una pinza de bloqueo en la parte superior y pines planos en la carcasa; este conector se encuentra en la cabina o en el compartimento del motor. El cable mide 28 a 30 cm.
Una vez establecida la conexión, el software Jaltest accede a las unidades de control de la máquina, y el alcance depende del tipo de máquina: En una excavadora R llegará a la computadora de la máquina MCM, en una cargadora de ruedas L a la computadora UEC3 o Master4 más los controles del motor ECU2-HD, ECU3, LIDEC1 y LH ECU UPCR, y en una grúa móvil LTM además a la transmisión (AS Tronic, TraXon, GSII y Ecomat 1), el sistema de frenado, el retardador y el tratamiento SCR posterior. Para máquinas de construcción y elevación nunca se ha prescrito una conexión OBD, por lo que este conector aparece en varias generaciones de máquinas. El cable forma parte de Jaltest Link V8.1 y está incluido en Jaltest OHW (máquinas de construcción y movimiento de tierras).
VENTAJAS
PUNTOS IMPORTANTES
Aplicaciones y funcionalidades
A través de esta conexión, accede con el software Jaltest a la unidad de control de la máquina, la regulación del motor y en las grúas también a la transmisión, el sistema de frenado y el tratamiento de gases de escape. Las unidades presentes varían considerablemente según el tipo y generación de máquina. Las siguientes unidades proceden de la cobertura Liebherr.
Unidades de control a las que puede acceder
- MCM, unidad de control de la máquina: La unidad de control de las excavadoras de la serie R, con códigos de error, valores de medición y datos de mantenimiento, pero sin datos de ECU.
- UEC3 y Master4 (Ethernet / RS232), unidad de control de la máquina: Los ordenadores centrales de los cargadores sobre ruedas de la serie L.
- ECU2-HD, ECU3, LIDEC1 y LH ECU UPCR, regulación del motor: Las regulaciones de motor Liebherr en las máquinas.
- MR/PLD, regulación del motor con sistema de unidad-bomba: La regulación de motor más antigua en las grúas LTM.
- ADM y ADM 3, interfaz de regulación del motor: El acoplamiento entre la regulación del motor y el mando de la máquina en las grúas LTM.
- AS Tronic, TraXon, GSII y Ecomat 1, regulación de transmisión: Las regulaciones de cambio y transmisión de las grúas móviles LTM.
- ABS D/E y ABS/ASR E (CAN), sistema antibloqueo: El sistema de frenado de las grúas LTM.
- EST-42, Retarder Voith y VERA, regulación del retardador: Las regulaciones del retardador en las grúas LTM.
- SCR Bluetec, tratamiento de gases de escape: La regulación del tratamiento de gases en los modelos LTM equipados con esta tecnología.
Lo que puede hacer
- Leer y borrar códigos de error: Leer la memoria de fallos de la unidad de control, con descripción de la avería detectada.
- Ver valores de medición: Los valores actuales de los sensores conectados a la unidad de control, en cifras y gráfico.
- Consultar datos de mantenimiento: En la computadora de máquina MCM y en los controles de motor ECU2-HD, ECU3 y LIDEC1, entre otros.
- Realizar acciones adicionales: En el posprocesamiento SCR de las grúas móviles LTM.
- Ver avisos de diagnóstico: En la interfaz de control de motor ADM y en la regulación de conmutación GSII, entre otros.
Vehículos y aplicaciones compatibles
Lo determinante es el conector, no el tipo de máquina. Este cable se adapta a cualquier máquina Liebherr con la conexión de diagnóstico rectangular de 6 pines. Se encuentra en la cabina o en el compartimento del motor y se identifica por la carcasa negra con clip de bloqueo. Las siguientes series están cubiertas por Jaltest OHW.
Liebherr:
- Excavadoras de cadenas R 900 B / R 924 B Litronic: (aprox. 1998 - 2003)
- Excavadoras de cadenas R 900 C / R 9xx C Litronic: (aprox. 2003 - 2007)
- Excavadoras móviles A 900 B / A 9xx B Litronic (A 309 a A 934 C): (aprox. 1998 - 2003)
- Cargadoras de ruedas serie L (L 538 a L 586)
- Topadoras de cadenas serie PR (PR 724 a PR 776)
- Máquinas de manipulación serie LH (LH 18 a LH 80)
- Grúas móviles serie LTM (LTM 1030 a LTM 1750)
- Volquetes articulados TA 230 / TA 240
Contenido del embalaje
- 1x Jaltest (JDC551A) | Cable adaptador Liebherr 6-pins OBD – 16-pins OBD2 | Maquinaria de construcción y movimiento de tierras
Especificaciones técnicas
| Especificación | Descripción |
|---|---|
| Marca | Jaltest (Cojali) |
| Número de referencia | JDC551A |
| Tipo | Cable adaptador |
| Aplicación | Máquinas excavadoras, cargadoras, manipuladoras y grúas Liebherr |
| Longitud | 28 - 30 cm |
| Interfaz | Jaltest Link V8.1 |
| Conector lado máquina | 6-pins OBD (rectangular, negro, clip de bloqueo, pines planos) |
| Conector lado interfaz | 16-pins OBD2 |
| Unidades de control | MCM, UEC3, Master4, ECU2-HD, ECU3, LIDEC1, LH ECU UPCR, MR/PLD, ADM y ADM 3, AS Tronic, TraXon, GSII, Ecomat 1, ABS D/E y ABS/ASR E (CAN), EST-42, Retarder Voith, VERA y SCR Bluetec |
| Segmento | Maquinaria de construcción y movimiento de tierras |
| Módulo Jaltest | Jaltest OHW (maquinaria de construcción y movimiento de tierras) |
