Jaltest  |  SKU: JDC513A

Jaltest (JDC513A) | Massey Ferguson Cable Adaptador 16 pines OBD a OBD2 | Vehículo Agrícola

€109,95 incl.
€90,87 excl.

Garantía directa a través de AsTools

Tramitamos los casos de garantía directamente, de forma rápida y sin intermediarios del fabricante. Gracias a nuestro propio almacén de repuestos y experiencia técnica, generalmente podemos ayudarle de inmediato. Solo en casos excepcionales enviamos el producto al proveedor.

2 años de garantía en todos los productos

Al igual que todos nuestros productos, este artículo se suministra con 2 años de garantía de fábrica. De esta forma, usted dispone de cobertura garantizada en cuanto a calidad y servicio a largo plazo.

Devoluciones sencillas

Puede solicitar su devolución fácilmente a través de su cuenta. Le enviaremos la etiqueta de devolución por correo electrónico. Los gastos de envío de la devolución corren por su cuenta.

Servicio de atención al cliente profesional

Nuestros expertos están listos para ayudarle de forma rápida y profesional, tanto en línea como en nuestra tienda física. ¿Tiene alguna pregunta? ¡No dude en ponerse en contacto con nosotros!

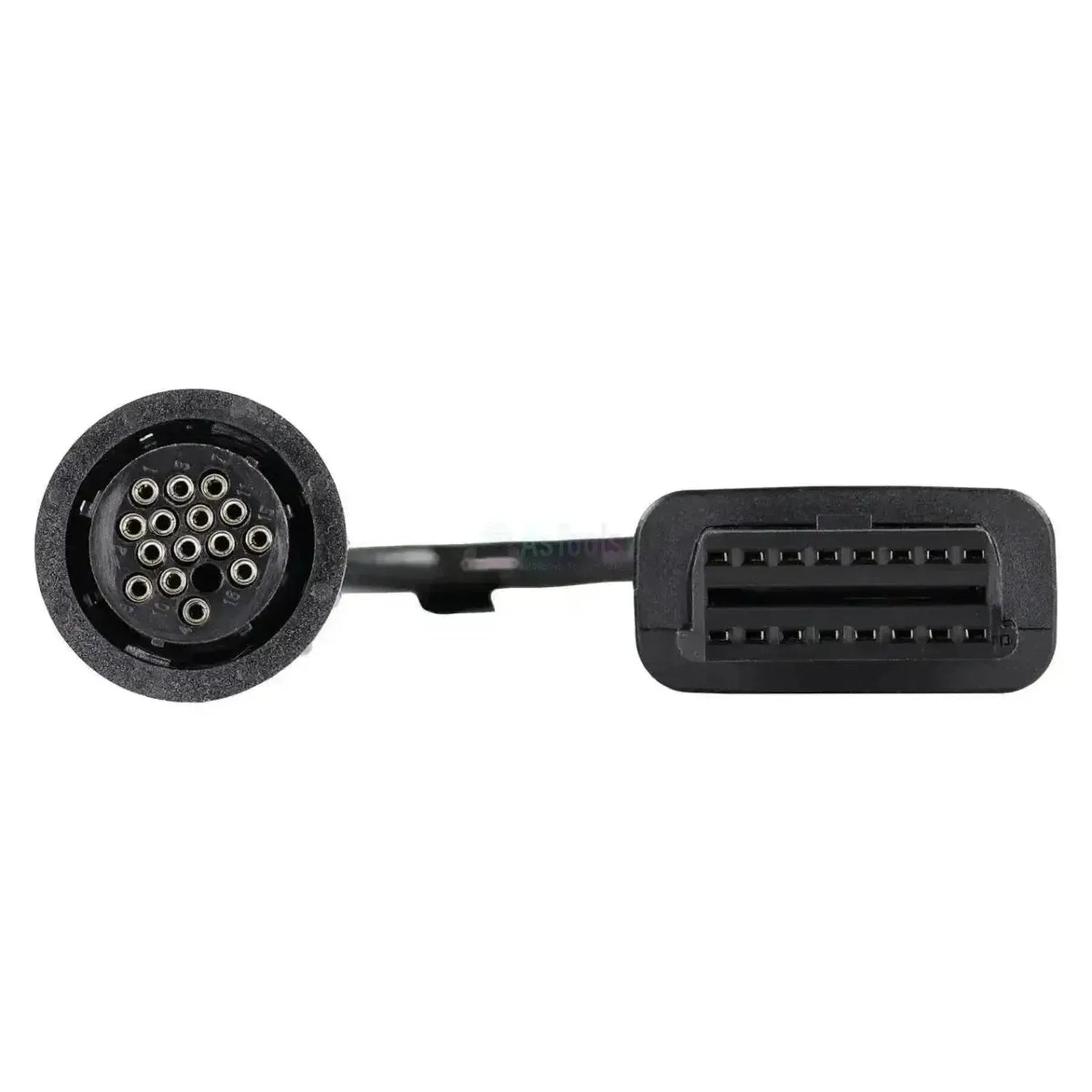

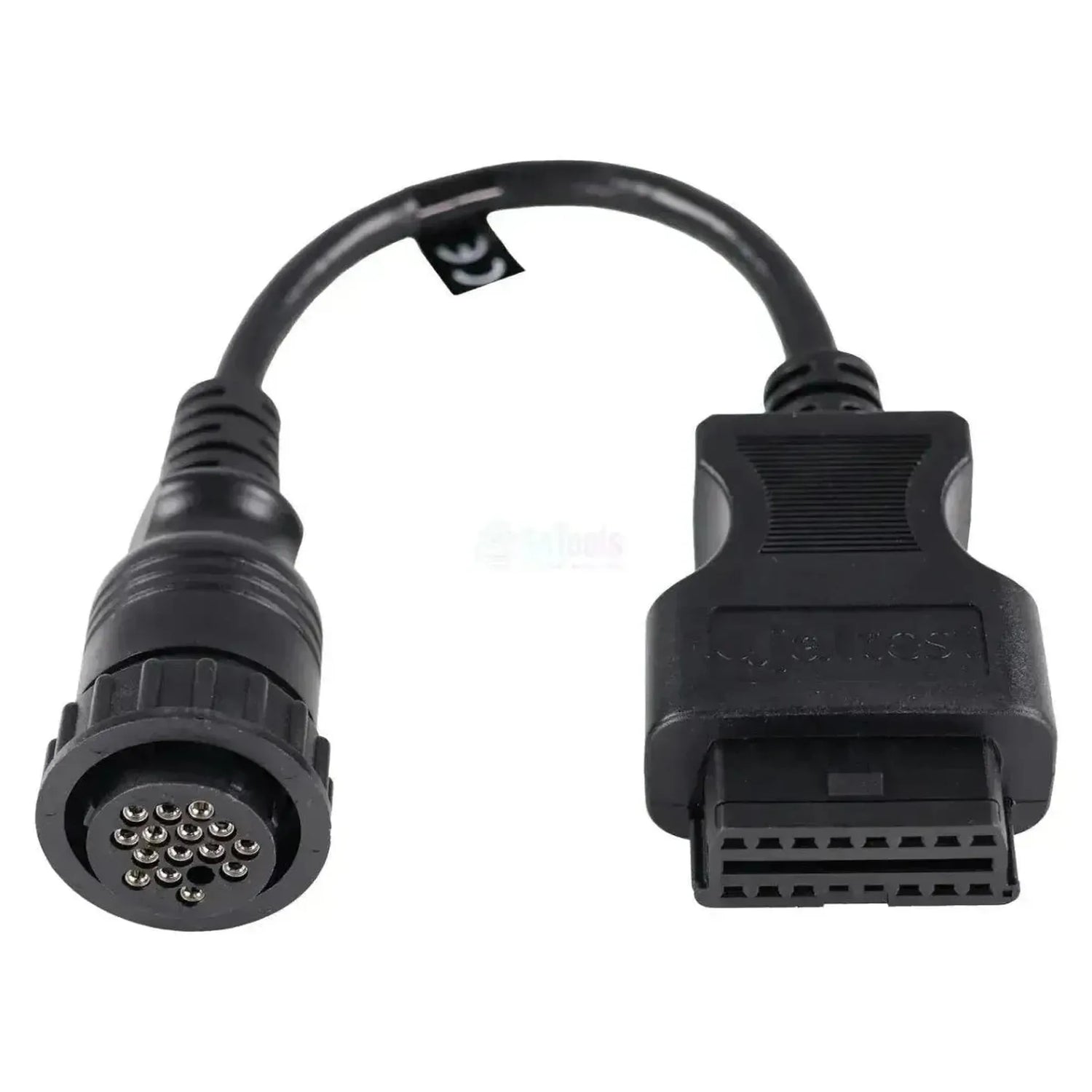

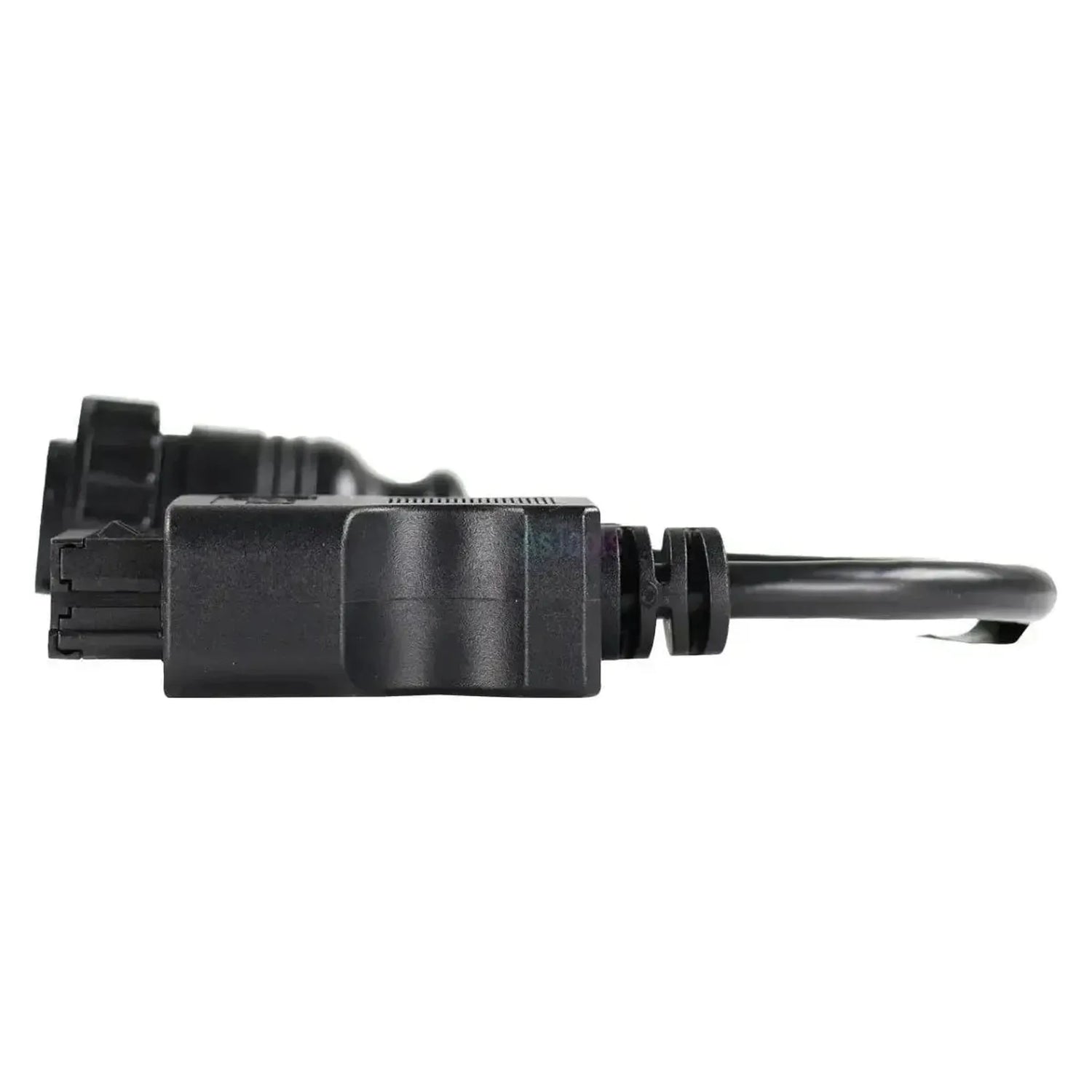

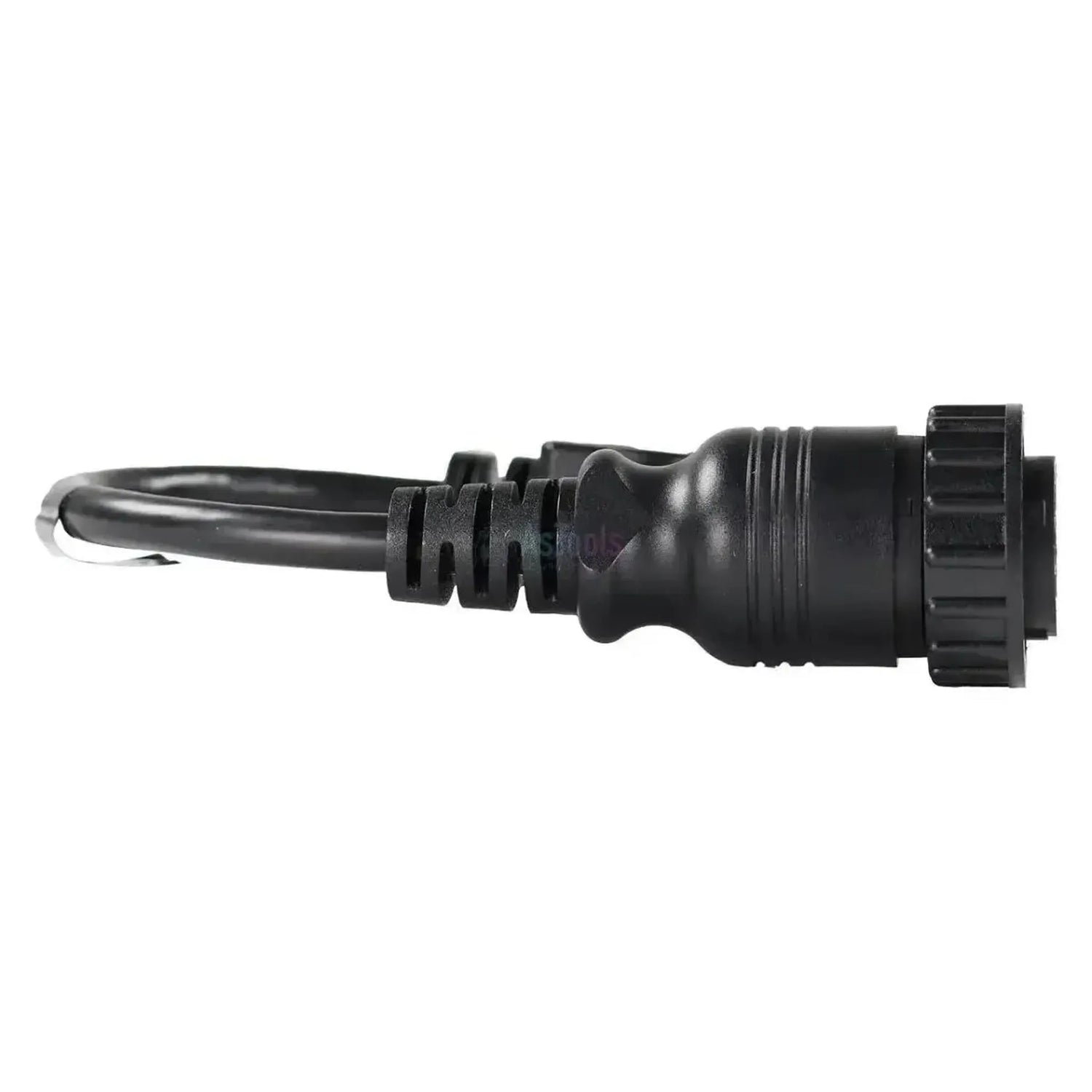

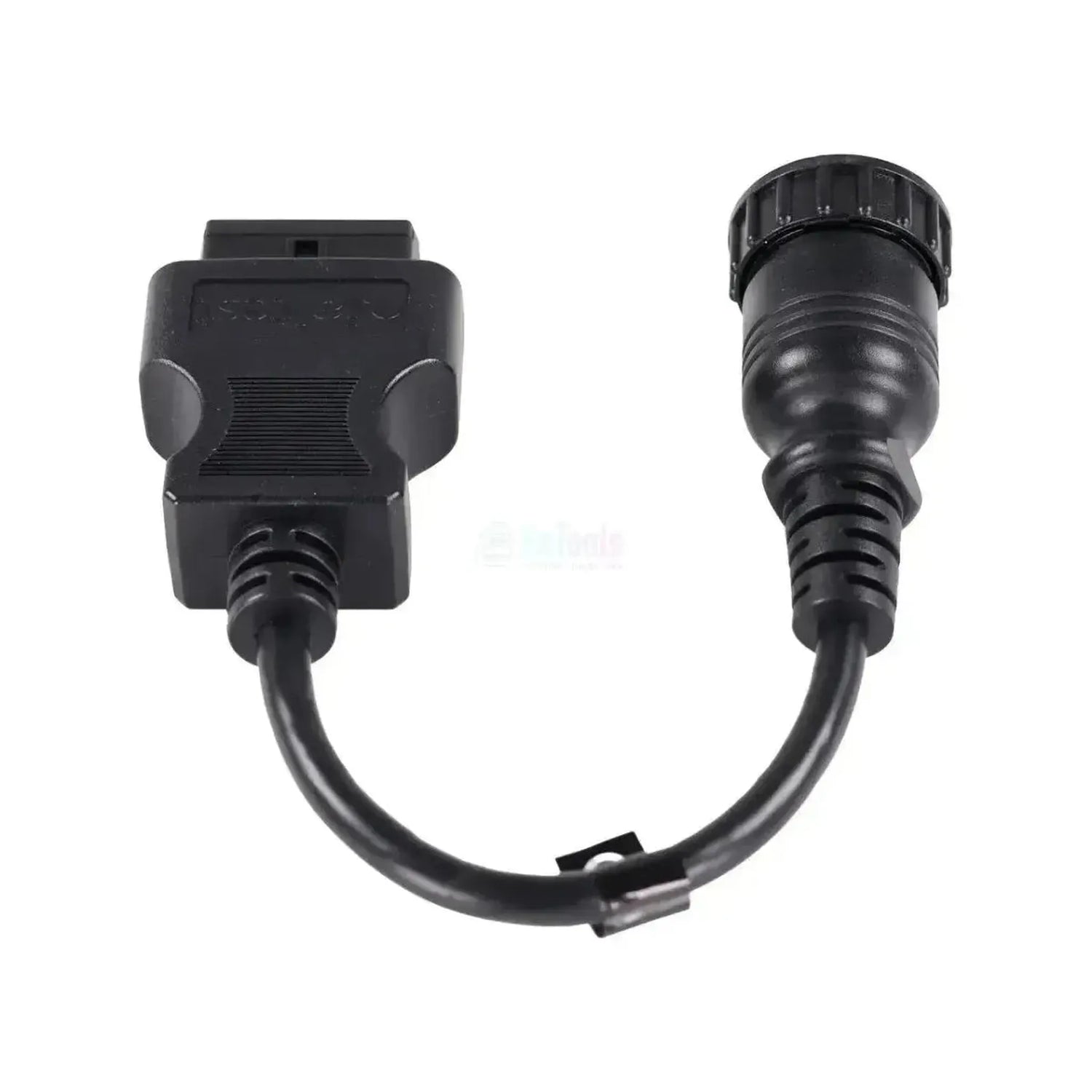

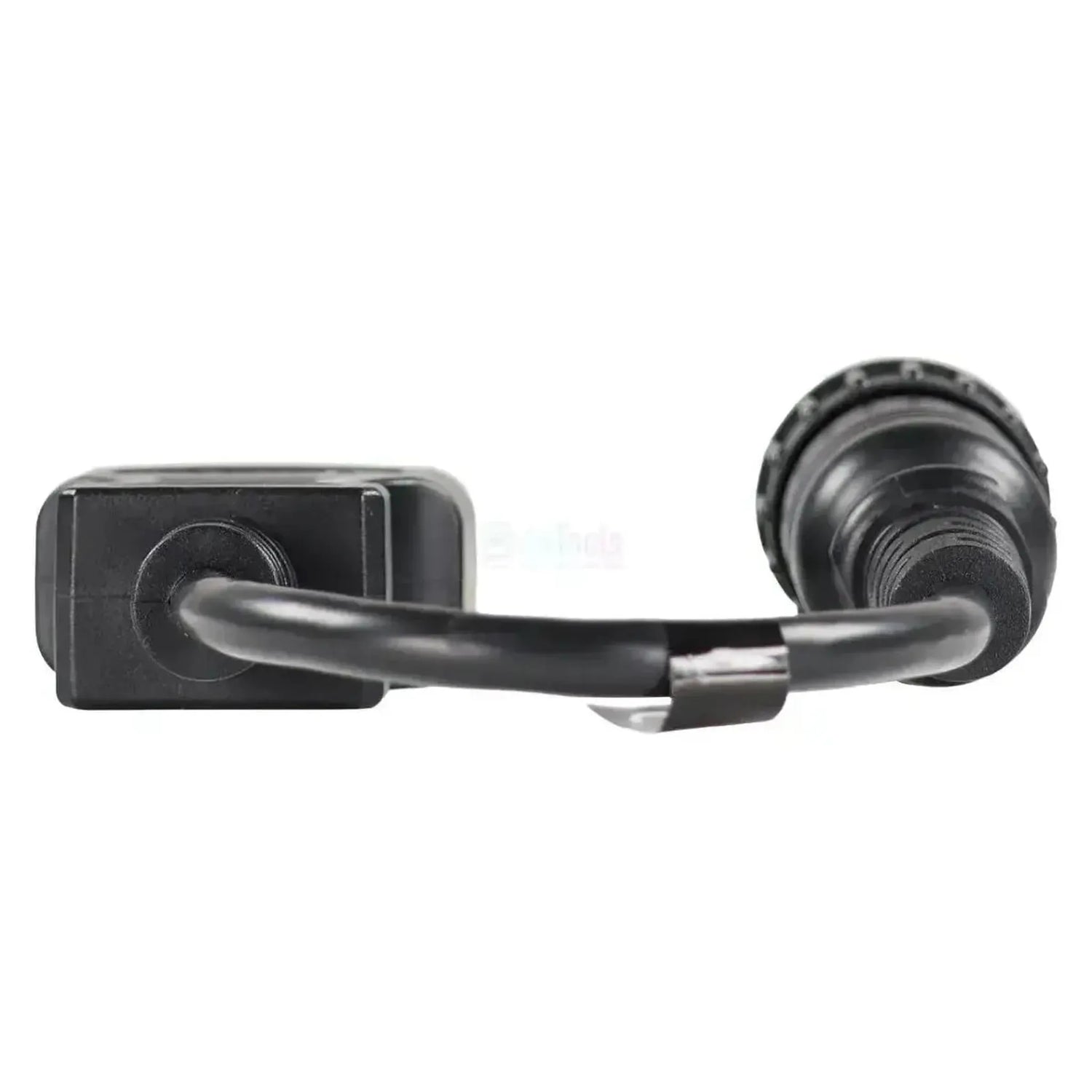

El Jaltest JDC513A establece la conexión entre el conector de diagnóstico propietario de 16 pines de los tractores Massey Ferguson y la entrada 16 pines OBD2 de su cable de diagnóstico Jaltest. En el lado de la máquina hay un conector redondo negro con dieciséis contactos, numerados del 1 al 16 en el alojamiento y provistos de una anilla de acoplamiento estriada; este conector tiene una asignación diferente a la de un conector OBD2 estándar. El lado OBD2 es un conector hembra con etiqueta blanca JDC 513A, y el cable mide de 28 a 30 cm de largo.

El cable abre la línea de diagnóstico a cinco unidades de control del motor — desde la EEM2 con bomba distribuidora VP30/VP44 hasta la ECM 1100D con inyección common rail — hacia la familia completa Autotronic para caja de cambios, elevación y suspensión, y además hacia el control climático ATC y el cuadro de instrumentos DCC2. Los intervalos de mantenimiento solo están disponibles en las unidades de control del motor; en las unidades de caja de cambios, elevación y suspensión se limita a códigos de fallo, valores medidos y datos de la ECU. Esta versión funciona con Jaltest Link V8.1 y V9 y se incluye en Jaltest AGV (vehículos agrícolas).

VENTAJAS

✔Cinco unidades de control del motor en la misma cobertura: EEM2 - VP30/VP44, EEM3 - EDC 7 UC31 y la serie ECM 1100, 1100C y 1100D.
✔La familia completa Familia Autotronic: Autotronic 3 PowerControl, Autotronic 4 Dyna VT y Autotronic 5 (Dynashift, Dyna 6).
✔También elevación, suspensión y confort: EHRC y Autotronic 5 Lifting, Autotronic 5 Suspension, Rexroth Valves, la regulación climática ATC y el panel de instrumentos DCC2.
✔Una única conexión para las series 6200, 6400, 7400, 5400, 4400, 4200, 3400, 8200 y 8400, tanto en Jaltest Link V8.1 como en V9.

PUNTOS IMPORTANTES

✕Los intervalos de mantenimiento están disponibles solo en las regulaciones del motor; en las unidades de caja de cambios, elevación y suspensión se limita a códigos de fallo, valores de medición y datos de la ECU.
✕La generación Autotronic que lleva su tractor depende de la transmisión elegida: por ejemplo, la serie 7400 monta Autotronic 4 Dyna VT, la serie 6400 Autotronic 3 y 5.
✕Solo para la conexión de 16 pines propia de Massey Ferguson: se trata de un conector redondo con bornes numerados, no de un conector OBD2 plano de forma trapezoidal.
✕Para las series 8200 y 8400 no hay años de fabricación establecidos; solo el conector en la cabina proporciona certeza.

Aplicaciones y funcionalidades

A través de esta conexión de 16 pines accede con el Software Jaltest para las unidades de control del tractor. Las unidades disponibles varían según la serie , motor y transmisión . Las siguientes unidades proceden de la cobertura Massey Ferguson de Jaltest AGV.

Unidades de control a las que puede acceder

  • Gestión del motor EEM2 - VP30/VP44: La regulación del motor con bomba inyectora de distribución.
  • Gestión del motor EEM3 - EDC 7 UC31: La regulación del motor con inyección common rail.
  • Gestión del motor ECM 1100-serie (PDL), ECM 1100C (Tier 2/Stage II, J1939) y ECM 1100D (Tier 3/Stage IIIA, J1939, inyección common rail): Las regulaciones del motor basadas en Perkins.
  • Transmisión Autotronic 3 - PowerControl: La regulación de la caja de cambios de las versiones más antiguas.
  • Transmisión Autotronic 4 - Dyna VT: La transmisión continua de la serie 7400 y otras.
  • Transmisión Autotronic 5 - Dynashift y Dyna 6: Las versiones de cambio de potencia.
  • Hidráulica EHRC, Autotronic 5 - Lifting y Rexroth Valves: El sistema de elevación y las válvulas hidráulicas externas.
  • Suspensión Autotronic 5 - Suspension: La gestión de la suspensión del eje delantero.
  • Climatización ATC: El aire acondicionado automático.
  • Panel de instrumentos DCC2: El cuadro de mandos con los datos operacionales.

Lo que puede hacer

  • Leer y borrar códigos de fallo: Leer la memoria de fallos de la unidad de control, con la descripción de la avería detectada.
  • Ver valores de medición: Los valores actuales de los sensores controlados por la unidad de control, con la posibilidad de establecer límites de alarma.
  • Consultar intervalos de mantenimiento: Los servicios de revisión y trabajos a realizar, con un informe para la administración del taller. Disponible en Massey Ferguson en las regulaciones del motor EEM2 y EEM3.

Vehículos y aplicaciones compatibles

Massey Ferguson ha mantenido esta conexión propietaria de 16 pines a lo largo de una amplia gama de series. Las siguientes series están cubiertas por Jaltest AGV, con los años de fabricación donde se han registrado. El conector redondo con clavijas numeradas indica si este cable es compatible.

Lo determinante es el conector, no el modelo. Este cable se adapta a cualquier tractor Massey Ferguson con la conexión de diagnóstico propietaria de 16 pines.

Massey Ferguson:

  • Serie Massey Ferguson 6200: (1999 - 2003)
  • Serie Massey Ferguson 6400: (2003 - 2013)
  • Serie Massey Ferguson 7400: (2004 - 2012)
  • Serie Massey Ferguson 5400: (2004 - 2013)
  • Serie Massey Ferguson 4400: (2004 - 2011)
  • Serie Massey Ferguson 4200: (1997 - 2001)
  • Serie Massey Ferguson 3400: (2005 - 2010)
  • Series Massey Ferguson 8200 y 8400
💡
Bueno saberlo: La conexión Massey Ferguson de 16 pines se encuentra en la cabina y tiene una asignación diferente a la de un conector OBD2 estándar. Los vehículos agrícolas no están sujetos a la obligación de OBD, por lo que esta conexión propietaria se ha mantenido en uso durante una amplia gama de años de fabricación. Verifique en la máquina antes de realizar el pedido: se trata de una conexión redonda con dieciséis clavijas numeradas.

Contenido del embalaje

  • 1x Jaltest (JDC513A) | Massey Ferguson conector 16-pines OBD – Cable adaptador 16-pines OBD2 | Vehículo agrícola

Especificaciones técnicas

General

El fabricante del cable. Los cables Jaltest funcionan con los equipos de diagnosis de Jaltest.Marca
Jaltest (Cojali)
El tipo de cable. Un cable de diagnosis se conecta al conector de diagnosis; un cable de medición mide un componente por separado.Tipo de cable
Cable adaptador
El paquete de software de Jaltest al que pertenece el cable. Para utilizar el cable necesita una licencia de ese módulo.Módulo de software Jaltest
  • AGV agricultura
Para qué tipo de vehículos o máquinas está pensado el cable. Así comprueba rápidamente si es adecuado para los que llegan a su taller.Tipos de vehículo
  • Vehículo agrícola

Conexiones

En qué versión de la interfaz de diagnosis Jaltest Link se puede utilizar el cable. No todos los cables funcionan en todas las versiones.Jaltest Link compatible
  • Jaltest Link V8.1
  • Jaltest Link V9
El conector del lado del equipo de diagnosis. Debe encajar en su interfaz o en su cable de diagnosis.Conexión del lado de la interfaz
OBD2 de 16 pines
El conector del lado del vehículo, del motor o de la máquina. Debe encajar en el conector de diagnosis o en el componente.Conexión del lado del vehículo
OBD de 16 pines
La longitud del cable. Un cable más largo le da más espacio para trabajar.Longitud del cable
28 a 30 cm

Diagnóstico

Si puede no solo leer los códigos de avería, sino también borrarlos. En algunos sistemas solo es posible leerlos.Borrado de códigos de avería
Si puede ver los valores actuales de los sensores con el vehículo en marcha. Útil para localizar una avería.Valores en tiempo real

Uso

En qué juego de cables Jaltest se incluye también este cable. Si ya dispone de ese juego, es posible que ya tenga este cable.Incluido en el juego de cables
Juego de cables AGV
Número de referencia
JDC513A

Otras especificaciones

Aplicación
Massey Ferguson (conector 16-pines)
Unidades de control
EEM2, EEM3 y ECM 1100/1100C/1100D (motor), Autotronic 3, 4 y 5 (transmisión), EHRC, Autotronic 5 Lifting y Válvulas Rexroth (hidráulica), Autotronic 5 Suspension (suspensión), ATC (climatización) y DCC2 (cuadro de instrumentos)
Parte del juego de cables
Juego de cables AGV (70002003)
