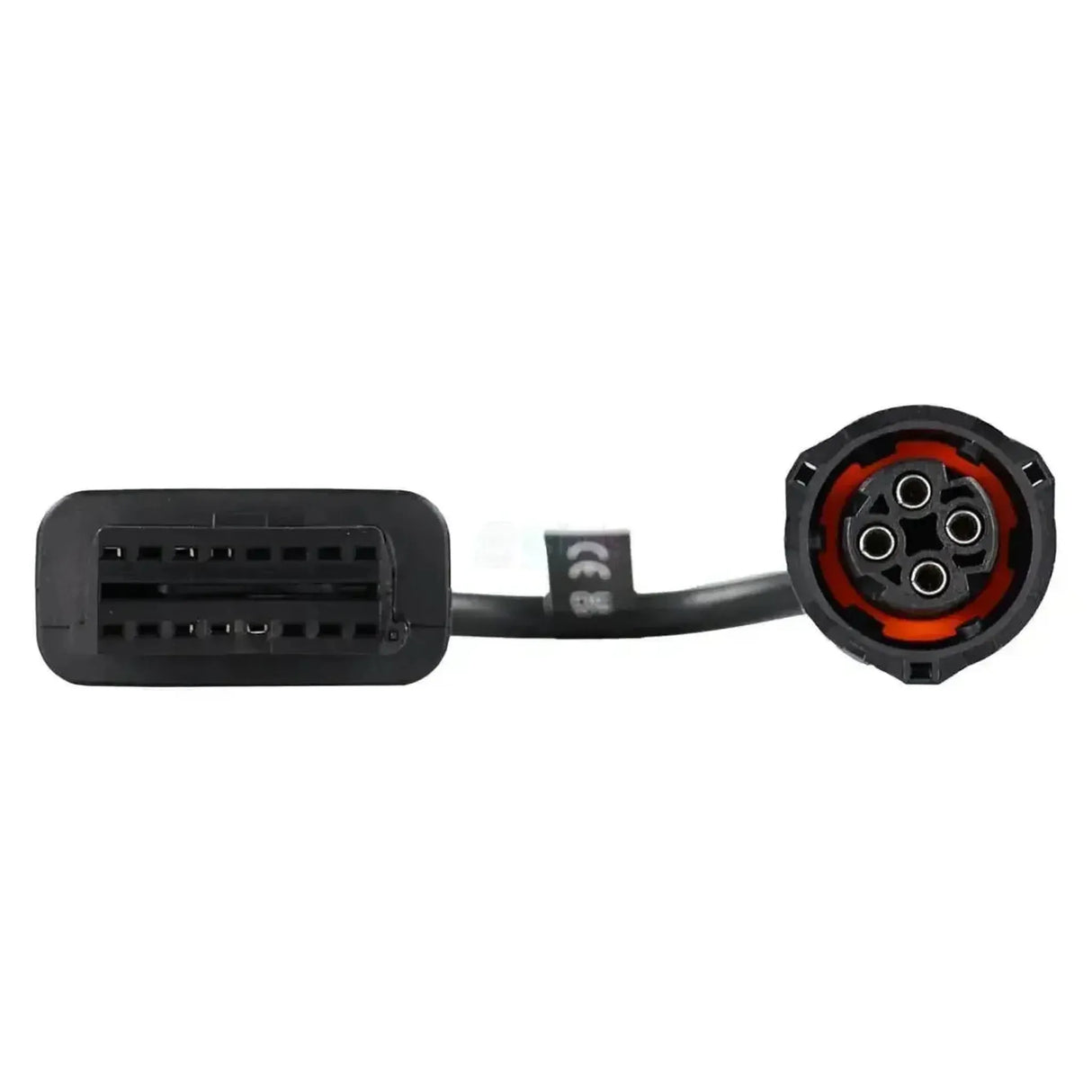

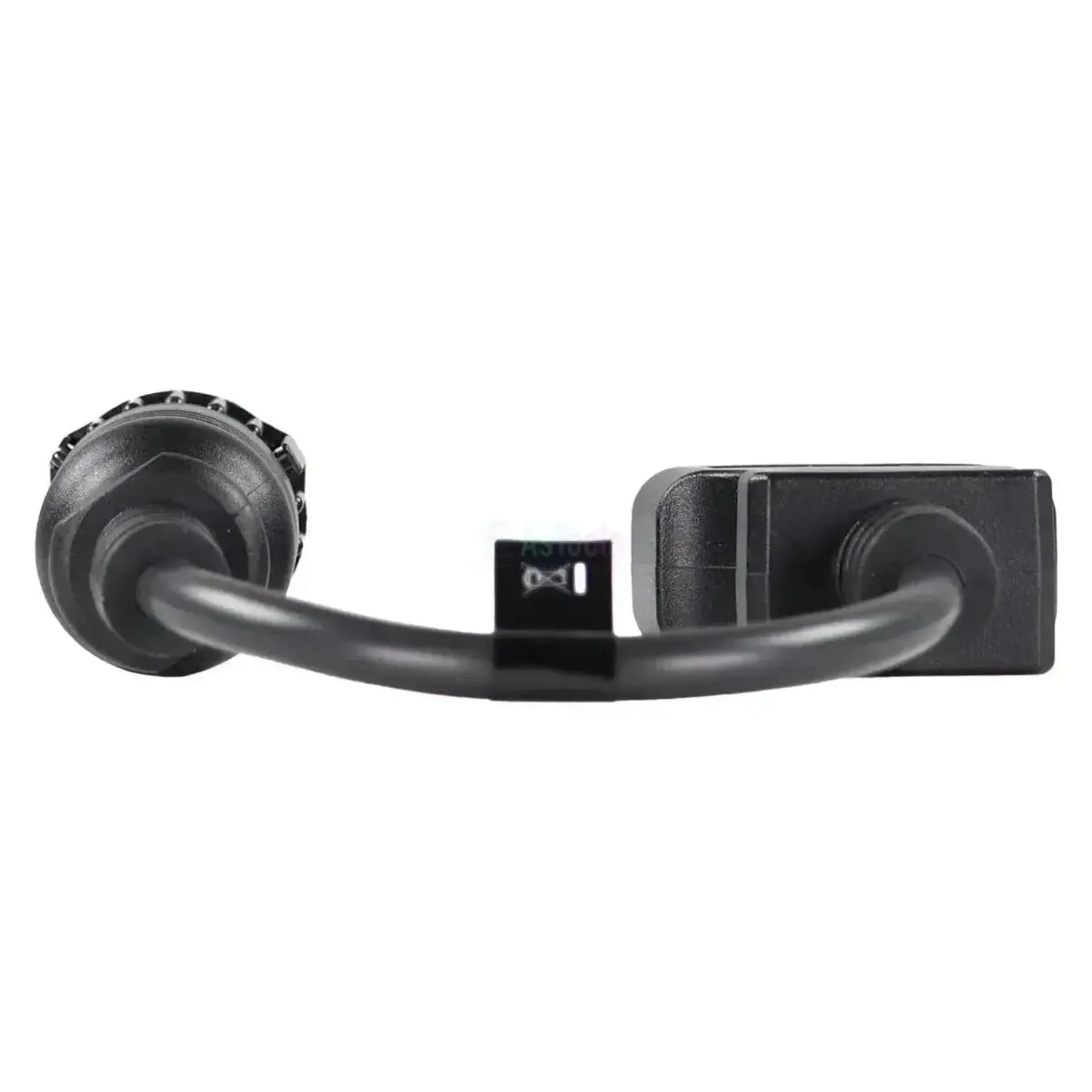

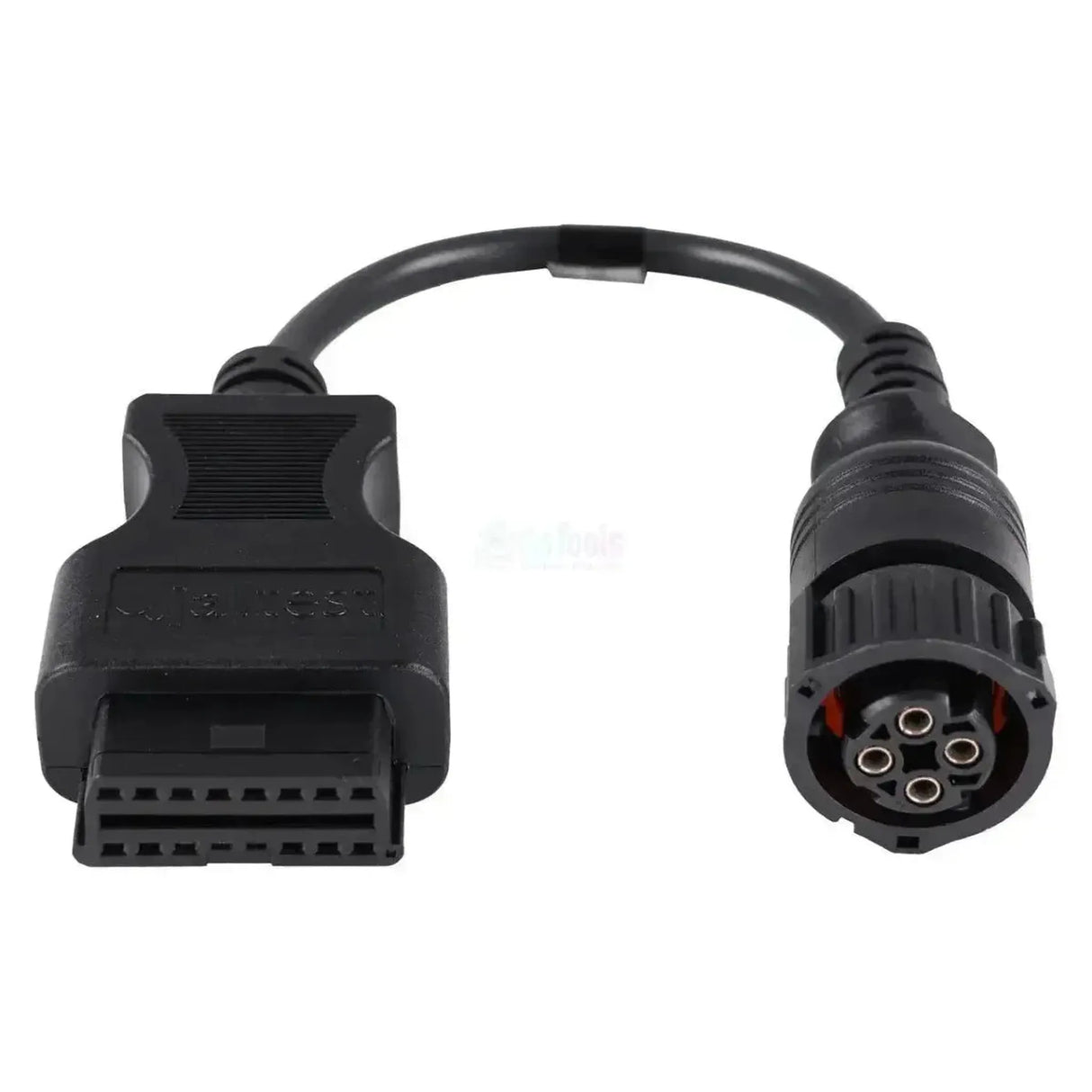

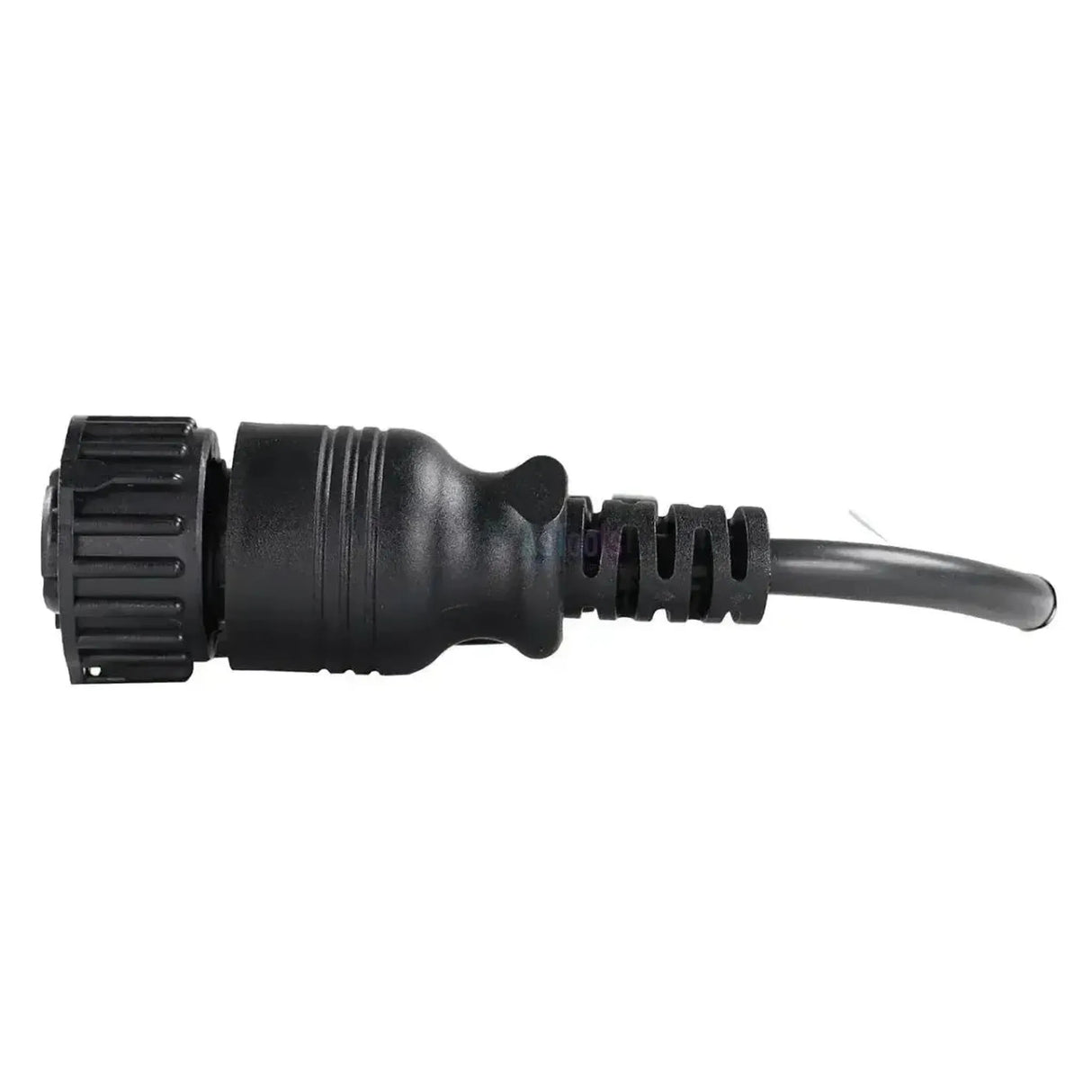

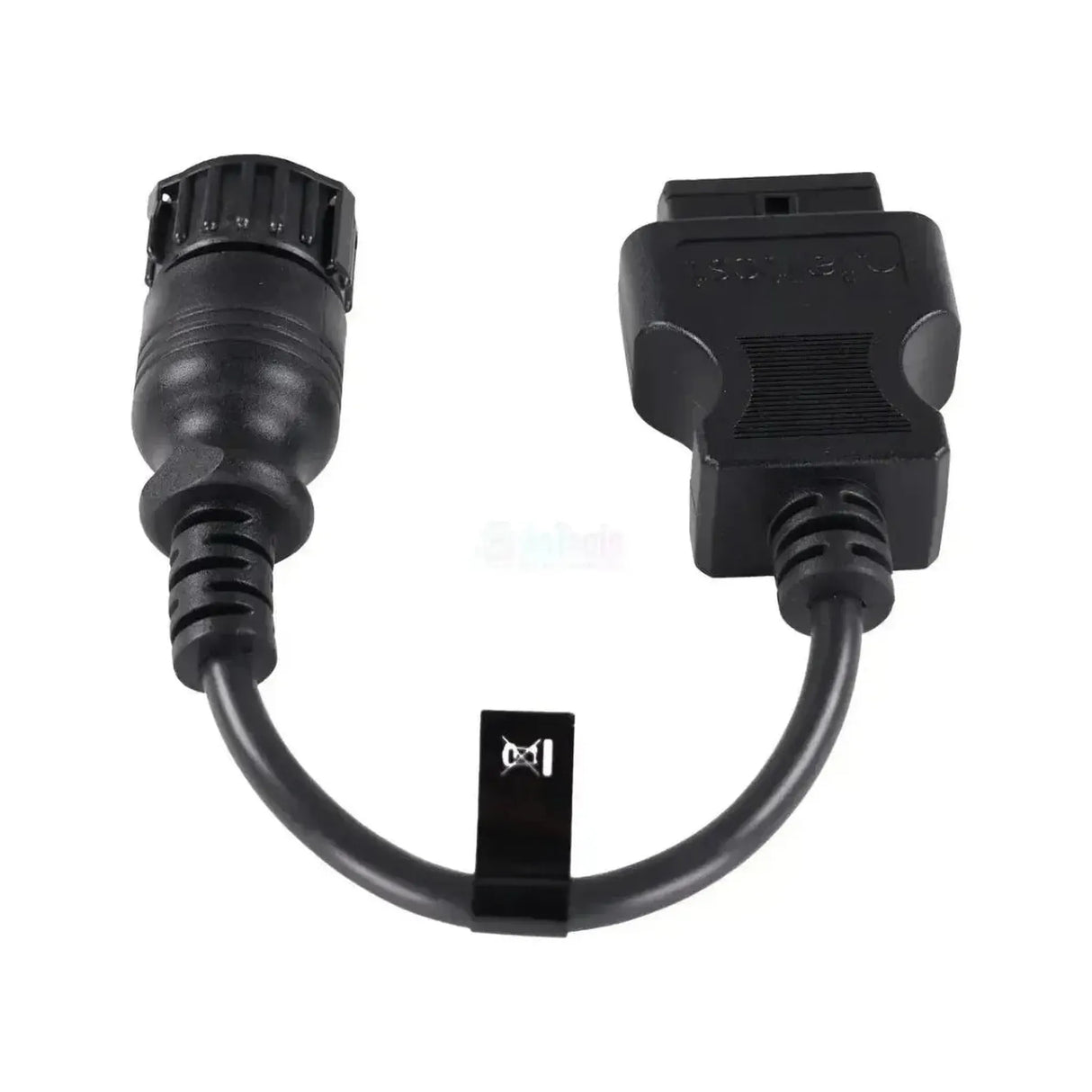

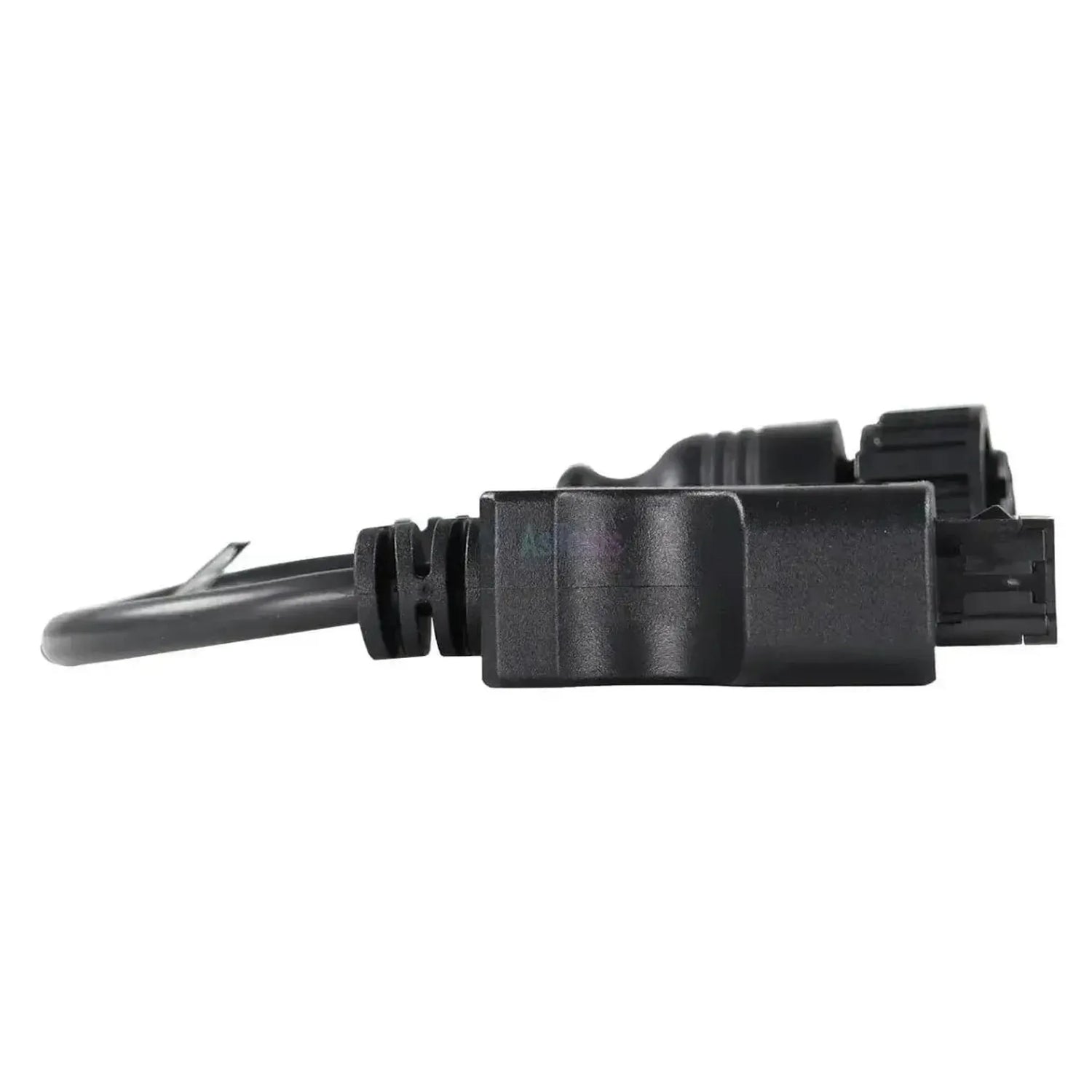

El Jaltest JDC532A se denomina oficialmente cable de diagnóstico CAN de 4 pines para motores Scania y mide 28-30 cm. En el lado de la máquina dispone de un conector de bayoneta redondo y negro con anillo de acoplamiento estriado y cuatro contactos distribuidos en forma de rombo alrededor de un centro codificado; en el lado de la interfaz, el conector OBD2 de 16 pines negro en la forma trapezoidal característica. Este cable no incorpora módulo ni alimentación independiente — es simplemente una conexión directa de conector a conector.
La diferencia con el cable hermano JDC531A radica en el bus al que se conecta, no en el número de pines: Este cable atiende la línea CAN de la generación más reciente de motores Scania, mientras que el JDC531A atiende la línea serie RS232 de los motores antiguos. Esta diferencia se refleja también en el equipo, ya que este cable está especificado para Jaltest Link V8.1 y V9 y el JDC531A solo para V8.1. Dado que el conector pertenece al motor y no a la máquina, lo encontrará en motores Scania instalados en los más variados equipos y en motores fuera borda.
VENTAJAS
PUNTOS IMPORTANTES
Aplicaciones y funcionalidades
A través de esta conexión, el software Jaltest accede a la gestión del motor del motor Scania por la línea CAN. Se trata de las unidades de control en sistemas de bomba-inyector. Las unidades de control en bomba de inyección en línea se encuentran en la línea RS232 y no son accesibles con este cable.
Unidades de control que puede diagnosticar
- EMS PDE, sistema de gestión del motor con unidades de bomba-inyector: La gestión del motor Scania con unidades de bomba-inyector, con códigos de fallo, valores de medición y datos de la ECU.
- EDC MS6.2, sistema de gestión del motor con unidades de bomba-inyector: La unidad de control correspondiente con el mismo principio de inyección y la misma lista de funciones.
Qué puede hacer
- Leer y borrar códigos de fallo: Leer la memoria de fallos de la unidad de control con la descripción de la avería y borrarla después de la reparación.
- Ver valores de medición: Los valores actuales de los sensores en la unidad de control.
- Establecer límites de alarma: Una señal cuando los valores de medición se salen del rango normal.
Intervalos de mantenimiento, control de componentes y parámetros no están incluidos en la tabla de cobertura de estos motores Scania.
Vehículos y aplicaciones compatibles
Lo determinante es el conector, no la marca de la máquina: Este cable es compatible con cualquier motor Scania con el conector de diagnóstico redondo CAN de 4 pines . Las siguientes series de motores están cubiertas por Jaltest, desde la DC09 hasta la DC16. Compruebe in situ qué conector tiene su motor.
Scania:
- Serie DC09: Los motores industriales de nueve litros
- Serie DC12: Las versiones de doce litros
- Serie DC13: Los motores industriales de trece litros
- Serie DC16: Los motores V8 de dieciséis litros
- Instalados en excavadoras, grúas, maquinaria agrícola, equipos de elevación, grupos electrógenos y aplicaciones de motor interno
Contenido del embalaje
- 1x Jaltest (JDC532A) | Scania (CAN) 4-pins OBD – 16-pins OBD2 Cable adaptador | Motor de combustión
Especificaciones técnicas
General
- La marca del cable o del adaptador. Normalmente debe coincidir con la marca de su equipo de diagnosis.Marca
- Jaltest
- El tipo de producto: un cable adaptador suelto, un adaptador sin cable o un juego completo.Tipo de producto
- Cable adaptador
Compatibilidad
- En qué versión de la interfaz Jaltest Link encaja el cable. Algunos cables solo funcionan con la V9 más reciente.Versión de Jaltest Link
- Link V8.1
- Link V9
- Qué módulo Jaltest necesita para usar el cable. Sin la licencia adecuada, el cable no funciona.Módulo de software Jaltest
- AGV agricultura
- OHW maquinaria de obra
- MHE transporte interno
- Marine
Conexiones
- El conector que se enchufa en el puerto de diagnosis del vehículo o de la máquina. Debe encajar exactamente.Conector del lado del vehículo
- CAN de 4 pines, conector de bayoneta redondo
- El conector del lado de su equipo de diagnosis o interfaz. Normalmente un conector OBD2 de 16 pines.Conector del lado del equipo
- OBD2 de 16 pines
- Por qué líneas de datos transmite señales el cable. El vehículo y el equipo deben usar el mismo método de comunicación.Comunicación
- CAN-bus
Funciones de diagnosis
- Puede ver los valores reales de los sensores con el vehículo en marcha. Útil para localizar averías.Ver datos en tiempo real
- Sí
Dimensiones y peso
- Unidades de control
- EMS PDE, EDC MS6.2
- Número de referencia
- JDC532A
Otras especificaciones
- Aplicación
- Motores Scania con conexión de diagnóstico CAN de 4 pines
- Longitud
- 28-30 cm
- Necesario para utilizar
- Jaltest Link V8.1 o V9
