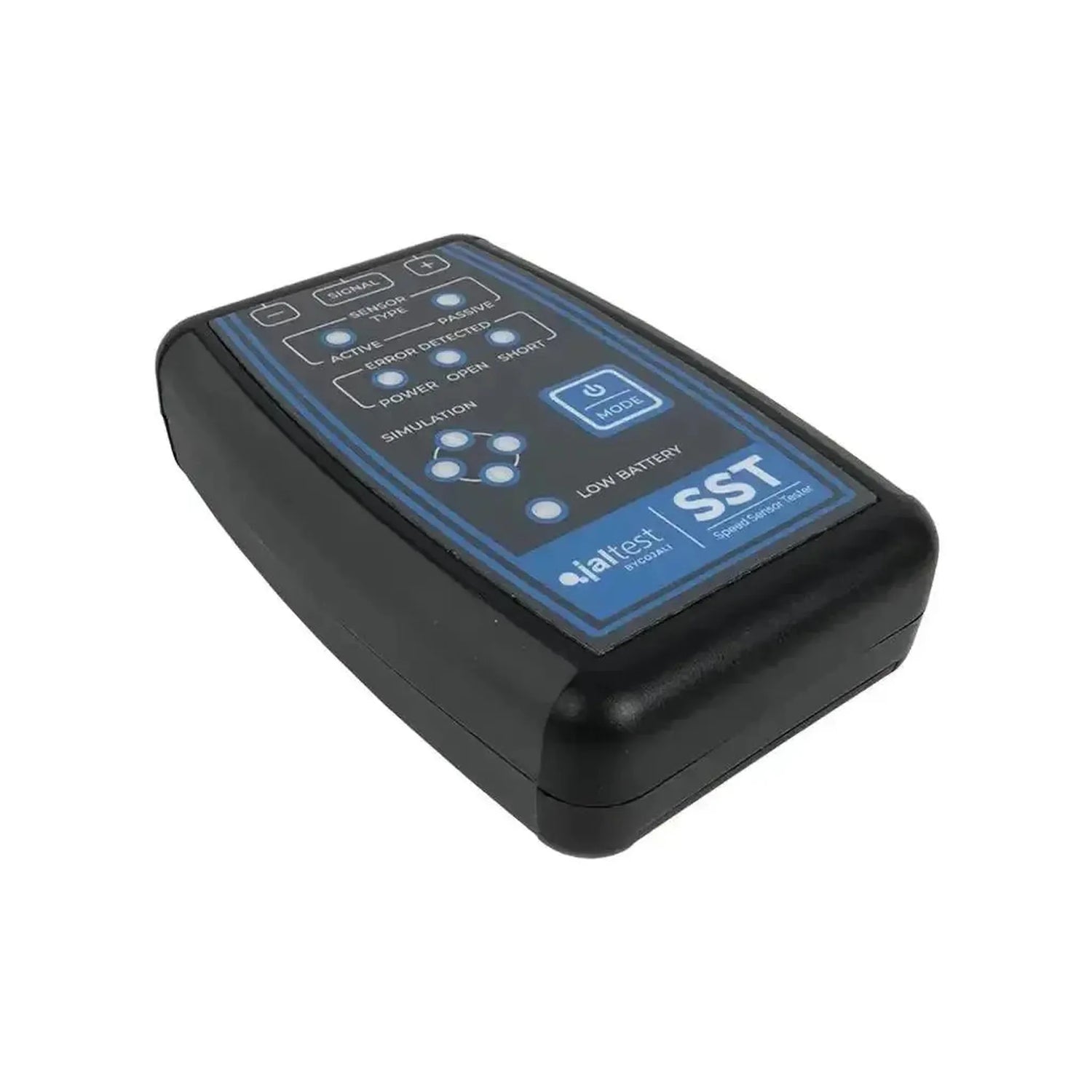

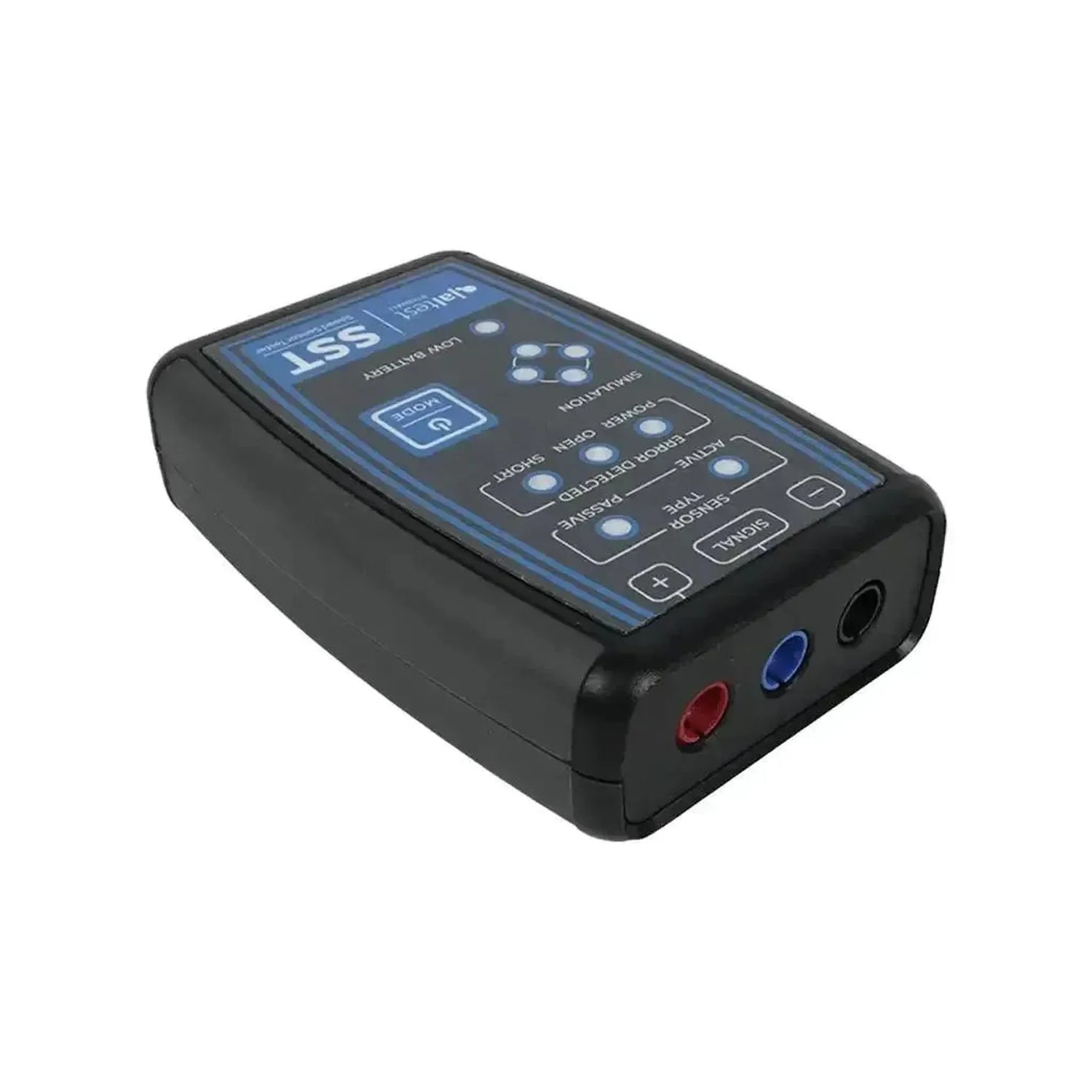

El Jaltest SST (50004002) es un probador independiente de sensores de velocidad para los sensores de régimen de sistemas de frenado y transmisión. Es un dispositivo portátil de 118 x 79 x 32 mm y 180 gramos que se maneja con el botón MODE y se lee en leds indicadores. En el extremo frontal dispone de tres conectores tipo banana en los colores rojo, azul y negro para alimentación, señal y masa respectivamente.
El aparato tiene dos modos de funcionamiento. En el modo de lectura puede evaluar el sensor directamente. El probador muestra mediante un led si se trata de una ejecución activa (hall) o pasiva (inductiva) e informa de forma independiente sobre interrupciones o cortocircuitos . En el modo de simulación genera por sí mismo una señal de sensor, permitiéndole verificar si el cableado y la unidad de control responden correctamente. La alimentación proviene de una batería de 9 voltios , por lo que trabaja de forma independiente de su equipo de diagnóstico.
VENTAJAS
PUNTOS IMPORTANTES
Aplicaciones y funcionalidades
Con este probador evalúa un sensor de velocidad independientemente de la red del vehículo, directamente en el sensor. Los puntos siguientes proceden del dispositivo y de la tarjeta de instrucciones en la tapa del maletín.
Qué hace el probador de sensores de velocidad

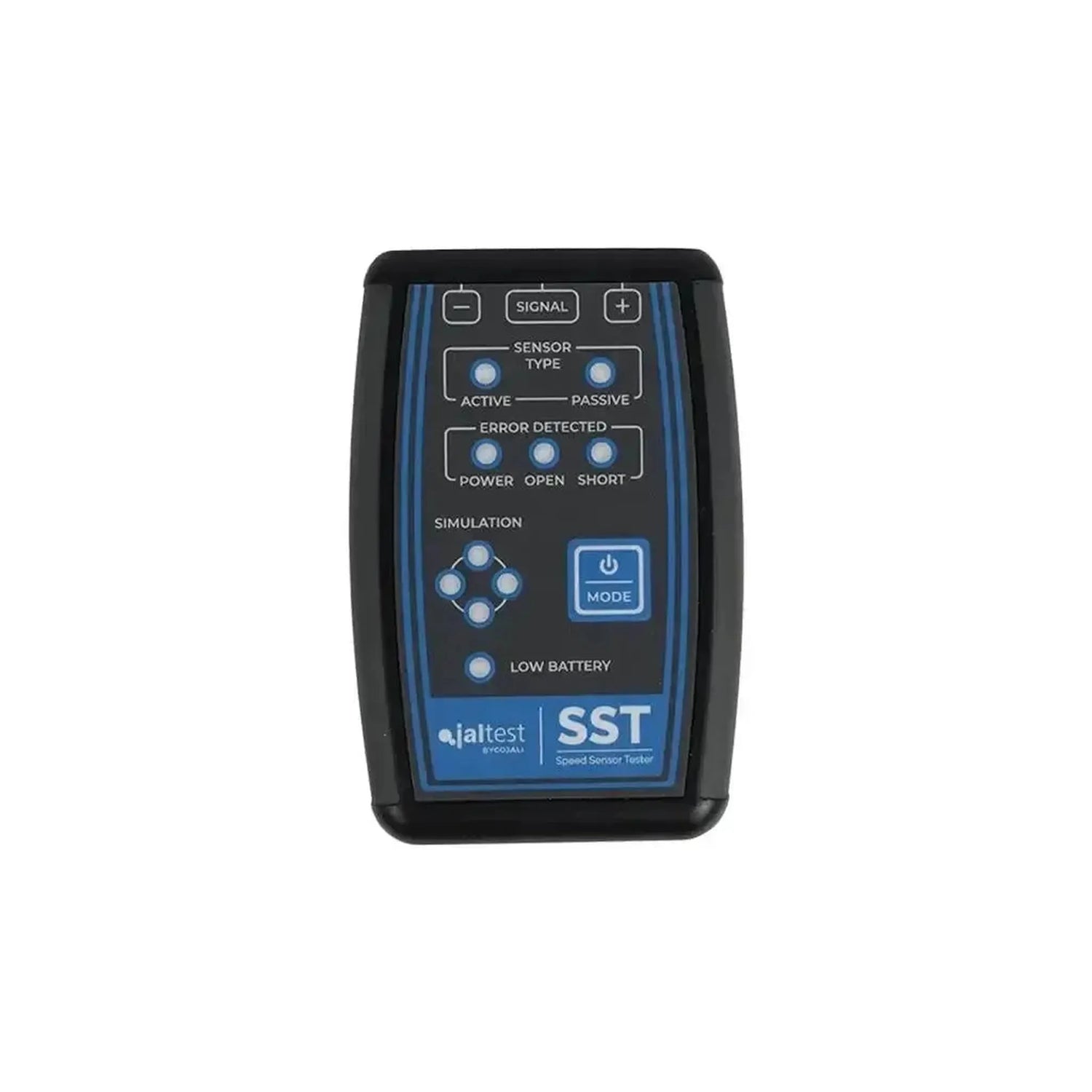

- Mostrar tipo de sensor: Leds independientes para un sensor activo y uno pasivo bajo el encabezado SENSOR TYPE.
- Indicar fallos: Leds independientes para interrupción (OPEN) y cortocircuito (SHORT), junto con un led para la alimentación (POWER).
- Seguir la señal: Cuatro leds en forma de rombo se desplazan cuando llega o se genera una señal.
- Generar señal: En modo simulación, el probador genera por sí mismo una señal de sensor en el cableado.
- Ajustar la señal: Con los botones − y + junto a SIGNAL, ajusta la señal suministrada.
- Monitorizar la batería: Un led independiente LOW BATTERY indica cuándo se agota la batería de bloque.
Cómo conectarlo
- Con un sensor activo: Los tres conectores en uso, es decir, rojo, azul y negro.
- Con un sensor pasivo: Solo rojo y azul; esta versión genera su propia tensión y no tiene cable de alimentación.
- Encender y apagar: Pulse brevemente MODE para encender el dispositivo, manténgalo pulsado aproximadamente tres segundos para apagarlo.
- Seleccionar modo: Pulsaciones breves en MODE recorren los modos y una pulsación de aproximadamente dos segundos confirma la selección. La tarjeta de instrucciones indica el número de pulsaciones para cada tipo de sensor.
- Con los cables adaptadores: El maletín contiene cables con conectores de plátano en un extremo y un conector de sensor en el otro.
A qué sensor lo conecta
Un sensor de velocidad y un sensor de desgaste se encuentran ambos junto a la rueda, pero miden algo completamente diferente. Si sabe cuál de los dos tiene en sus manos, también sabrá cuál comprobador necesita.
Sensor de velocidad o sensor de desgaste
- Sensor de velocidad: Se sitúa frente a una corona dentada en el cubo de la rueda o en la transmisión y transmite las revoluciones al sistema de frenado. Este es el sensor para el que está diseñado el SST.
- Sensor de desgaste: Se encuentra en la pastilla de freno e indica cuánto material aún queda. Para ello está destinado el Jaltest (50004011) | Wear Sensor Tester (WST).
- Diferencia en la señal: Un sensor de velocidad proporciona una señal variable que gira con la rueda; un sensor de desgaste proporciona un valor que varía con el espesor de la pastilla.
Sensor activo o pasivo
- Sensor activo: La versión de efecto Hall. Necesita su propia alimentación, por lo que se utilizan los tres cables: rojo, azul y negro.
- Sensor pasivo: La versión inductiva. Genera su propia tensión cuando la corona dentada pasa, por lo que solo se utilizan el rojo y el azul.
- Por qué es importante: Si conecta de forma incorrecta, obtendrá una lectura que no corresponde al sensor. Por eso el comprobador primero identifica qué tipo reconoce.

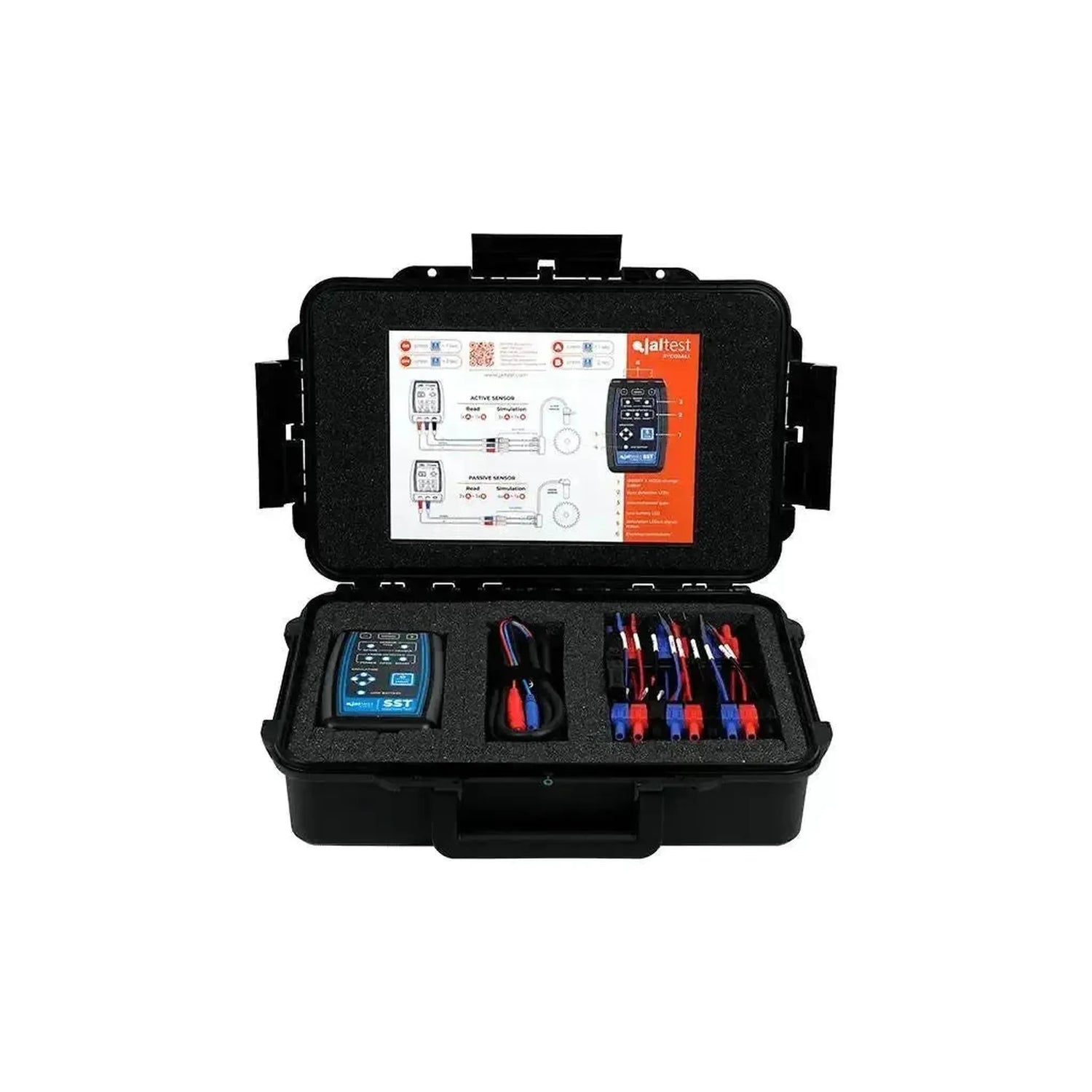

Contenido del embalaje
- 1x Jaltest (50004002) | SST (Speed Sensor Tester)
- 1x Cable de medición con conexión roja y azul
- 1x Juego de cables adaptadores con conectores de plátano para conectores de sensor
- 1x Tarjeta de instrucciones con esquema de conexión para sensores activos y pasivos

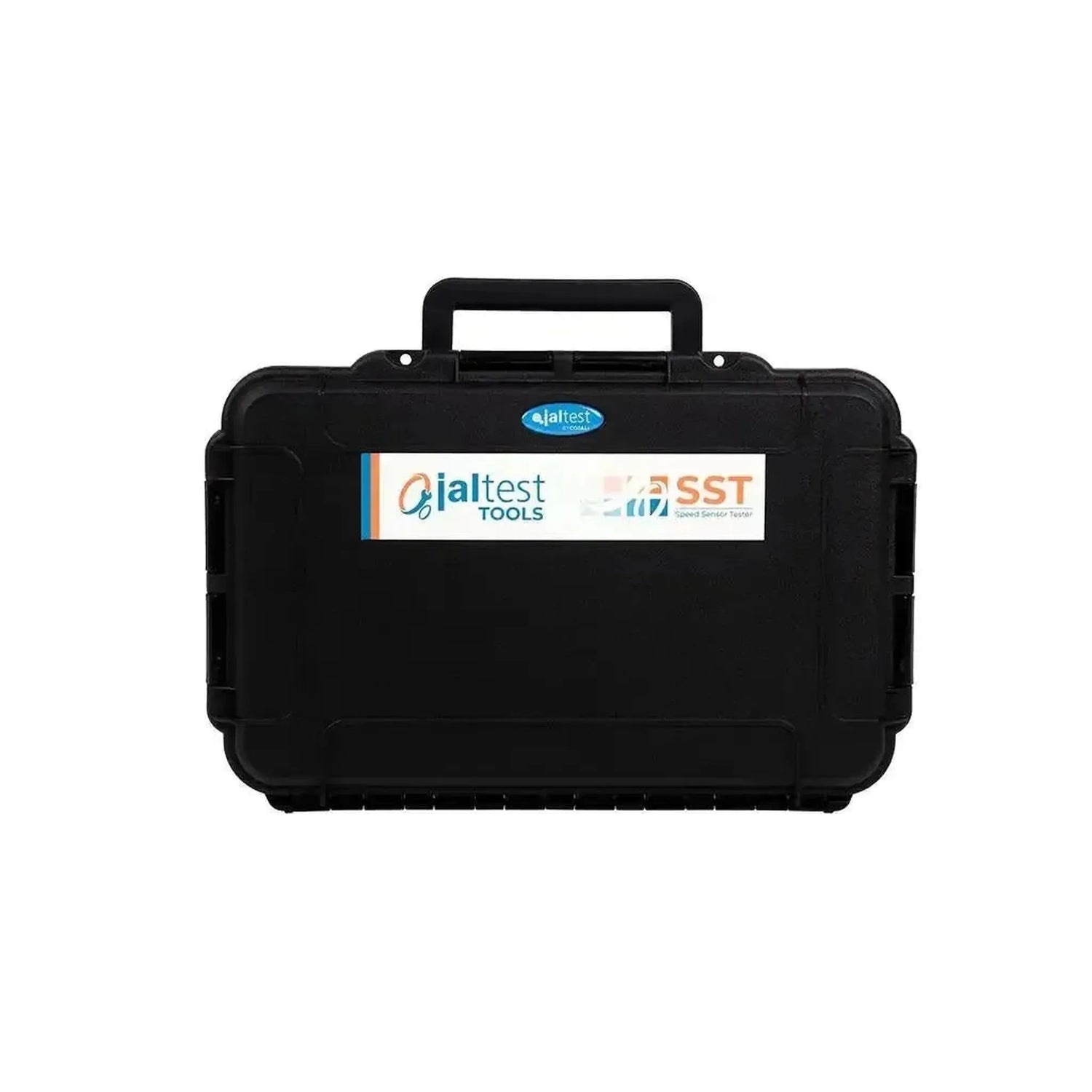

- 1x Maletín con inserto de espuma recortado
Especificaciones técnicas
General
- El fabricante del comprobador. Resulta útil si ya utiliza otras herramientas de esta marca.Marca
- Jaltest
- El tipo de aparato, para que vea para qué puede utilizarlo.Tipo de aparato
- Comprobador de sensores
- Indica si el comprobador funciona sin ordenador ni equipo de diagnosis. Así puede usarlo en cualquier lugar junto al vehículo.Uso independiente
- Sí,sin necesidad de conexión a Jaltest Link ni a ordenador
Medición
- Los sensores que puede comprobar, como los de velocidad de rueda o de desgaste de las pastillas de freno. Elija el comprobador adecuado para su trabajo.Tipos de sensor
- Sensor de velocidad activo
- Sensor de velocidad pasivo
- Cómo se lee el resultado: mediante testigos luminosos o una pantalla que muestra la tensión en voltios.Indicación
- LED
- Las temperaturas a las que el comprobador funciona correctamente. Importante si trabaja en un taller frío o al aire libre.Temperatura de funcionamiento
- De -10 a 40 °C
Dimensiones y peso
- El tamaño del aparato. Un aparato más pequeño resulta más cómodo de manejar.Dimensiones
- 118 x 79 x 32 mm
- El peso del propio aparato, sin maletín ni cables.Peso
- 180 g
- Lo que contiene la caja. Con los cables adecuados conecta el comprobador directamente al sensor.Incluido
- Maletín
- Cable de medición
- Cables adaptadores
- Tarjeta de instrucciones
- Número de referencia
- 50.004.002
Otras especificaciones
- Modos
- Lectura y simulación
- Manejo
- Botón MODE, más los botones − y + para SIGNAL
- Indicadores
- LEDs para tipo de sensor, fallo, simulación y batería
- Conexiones
- Tres conectores tipo banana: Rojo (alimentación), azul (señal), negro (masa)
- Alimentación
- Batería de 9 voltios tipo 6LR61, se apaga automáticamente después de cinco minutos sin uso
