Descubra productos similares: Cables adaptadores OBD para vehículos y conectores, Cables adaptadores y conectores Jaltest, Jaltest
Jaltest  |  SKU: JDC616A

Jaltest (JDC616A) | Cable Adaptador Suzuki 4 pines OBD a 16 pines OBD2 | Motores Marinos

€71,95 incl.
€59,46 excl.

Garantía directa a través de AsTools

Tramitamos los casos de garantía directamente, de forma rápida y sin intermediarios del fabricante. Gracias a nuestro propio almacén de repuestos y experiencia técnica, generalmente podemos ayudarle de inmediato. Solo en casos excepcionales enviamos el producto al proveedor.

2 años de garantía en todos los productos

Al igual que todos nuestros productos, este artículo se suministra con 2 años de garantía de fábrica. De esta forma, usted dispone de cobertura garantizada en cuanto a calidad y servicio a largo plazo.

Devoluciones sencillas

Puede solicitar su devolución fácilmente a través de su cuenta. Le enviaremos la etiqueta de devolución por correo electrónico. Los gastos de envío de la devolución corren por su cuenta.

Servicio de atención al cliente profesional

Nuestros expertos están listos para ayudarle de forma rápida y profesional, tanto en línea como en nuestra tienda física. ¿Tiene alguna pregunta? ¡No dude en ponerse en contacto con nosotros!

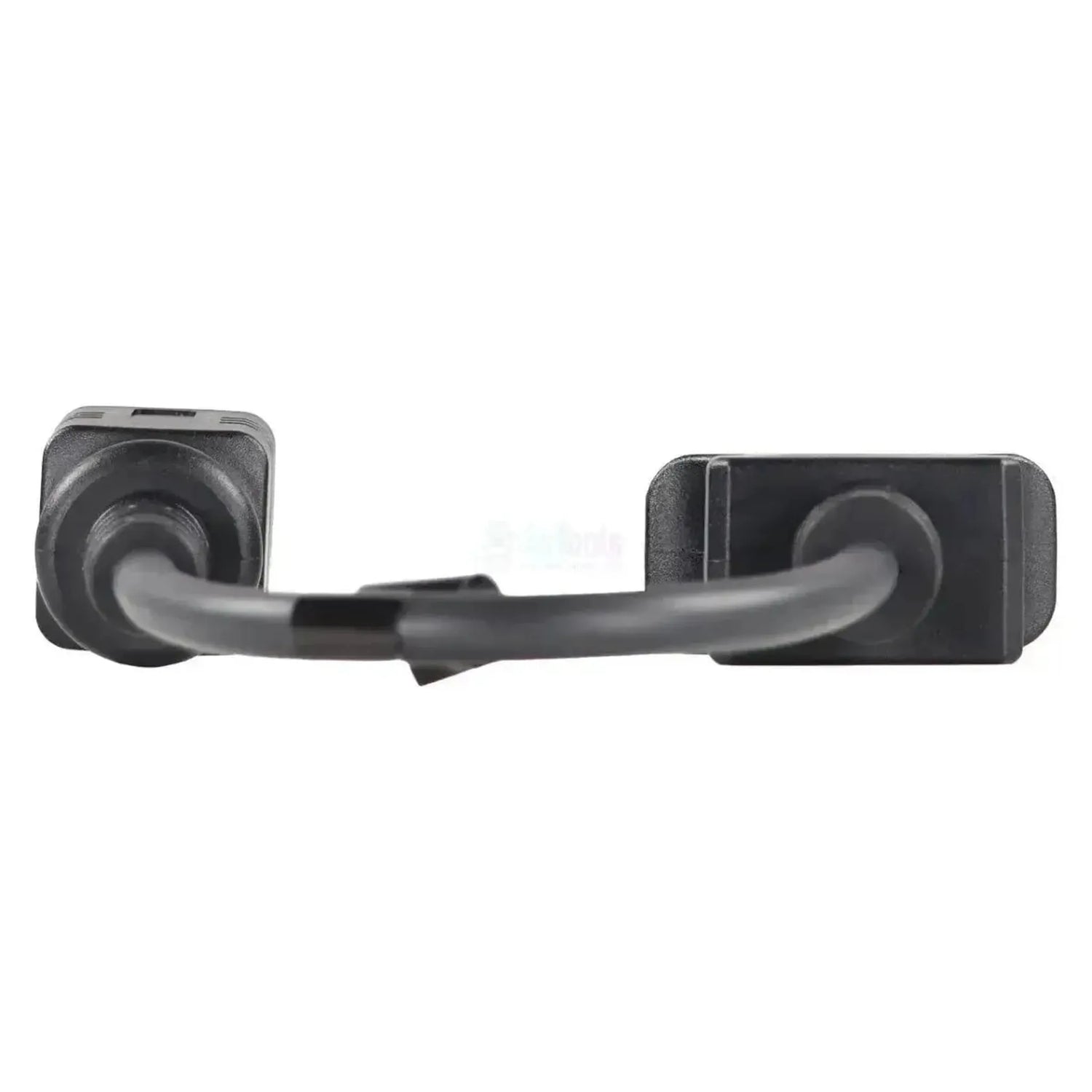

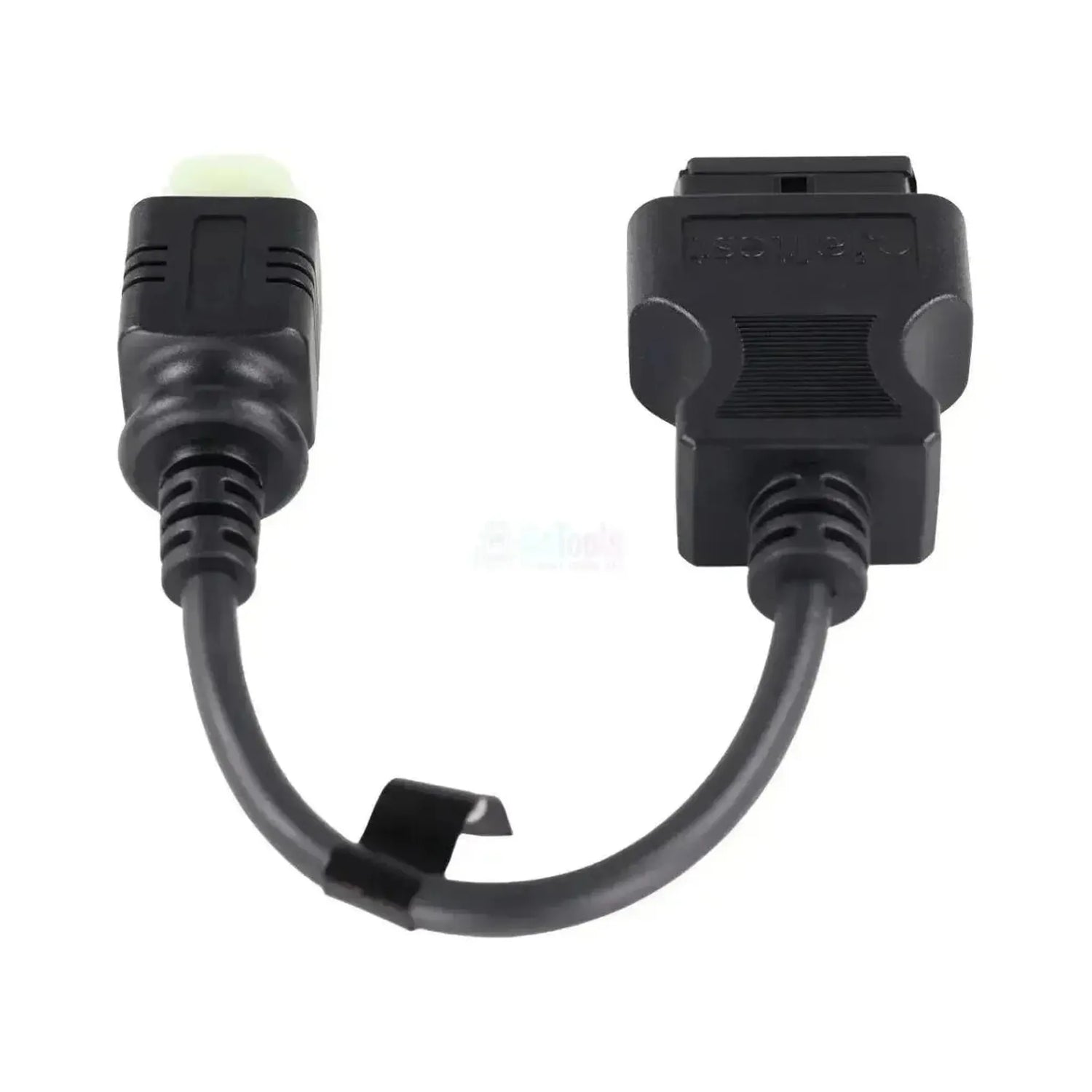

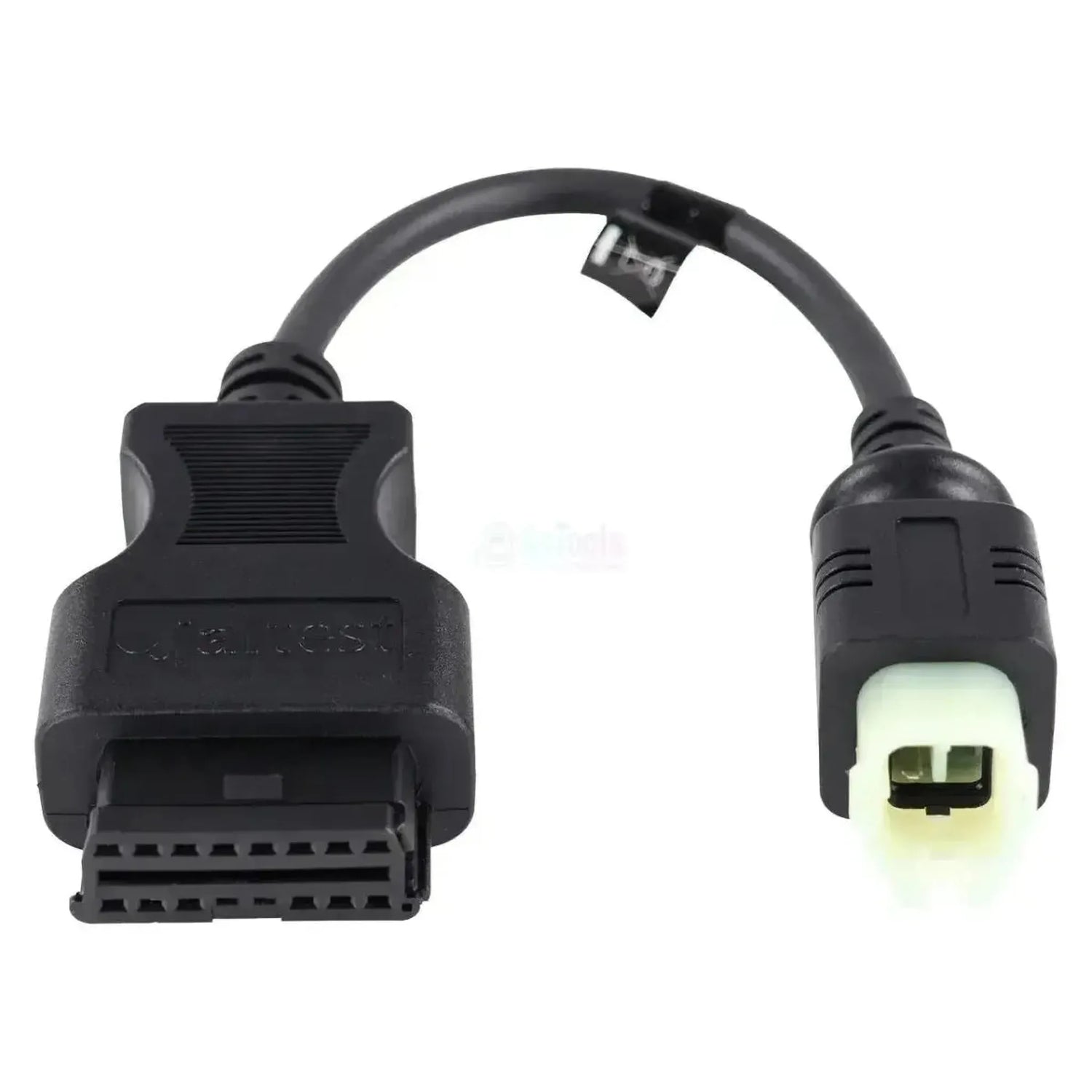

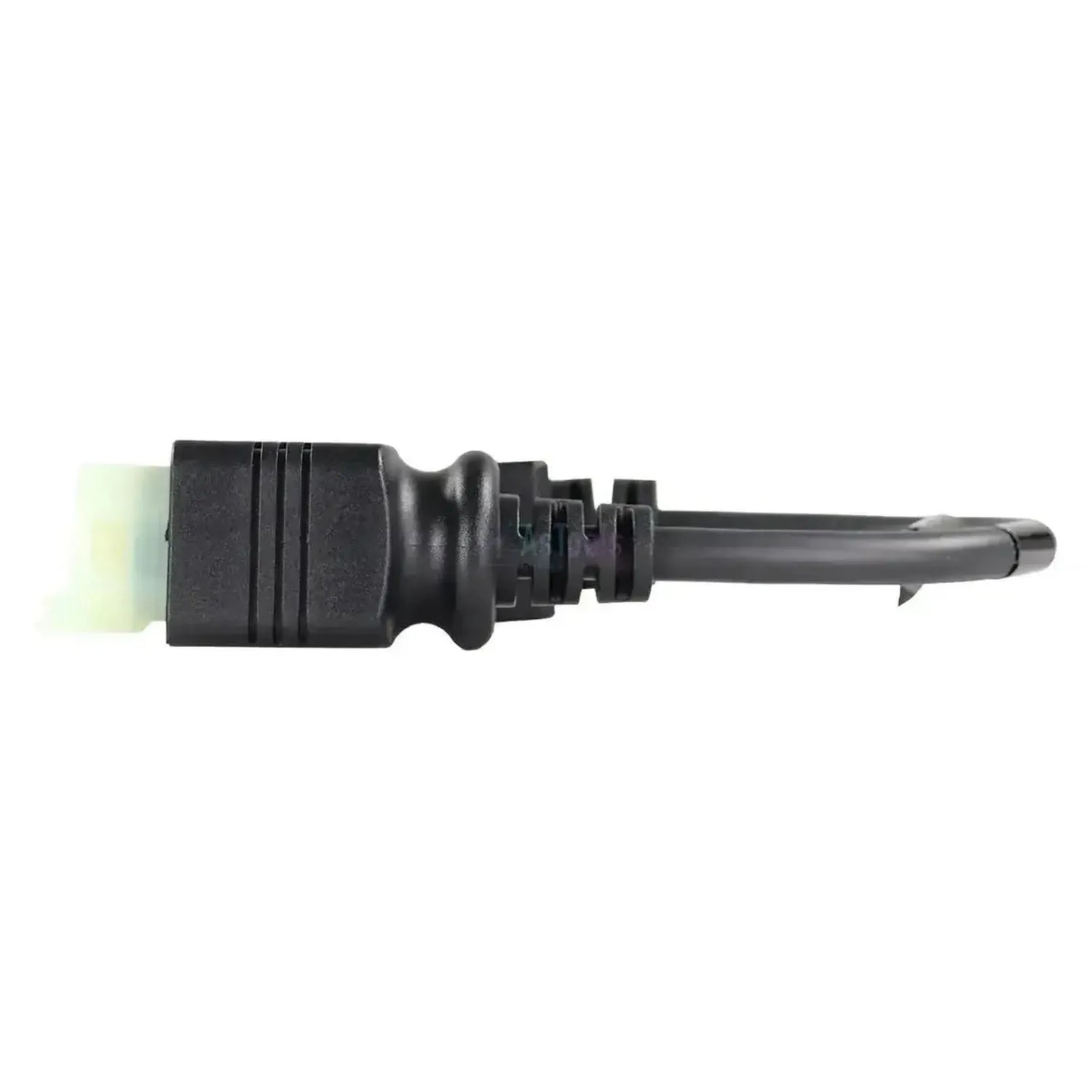

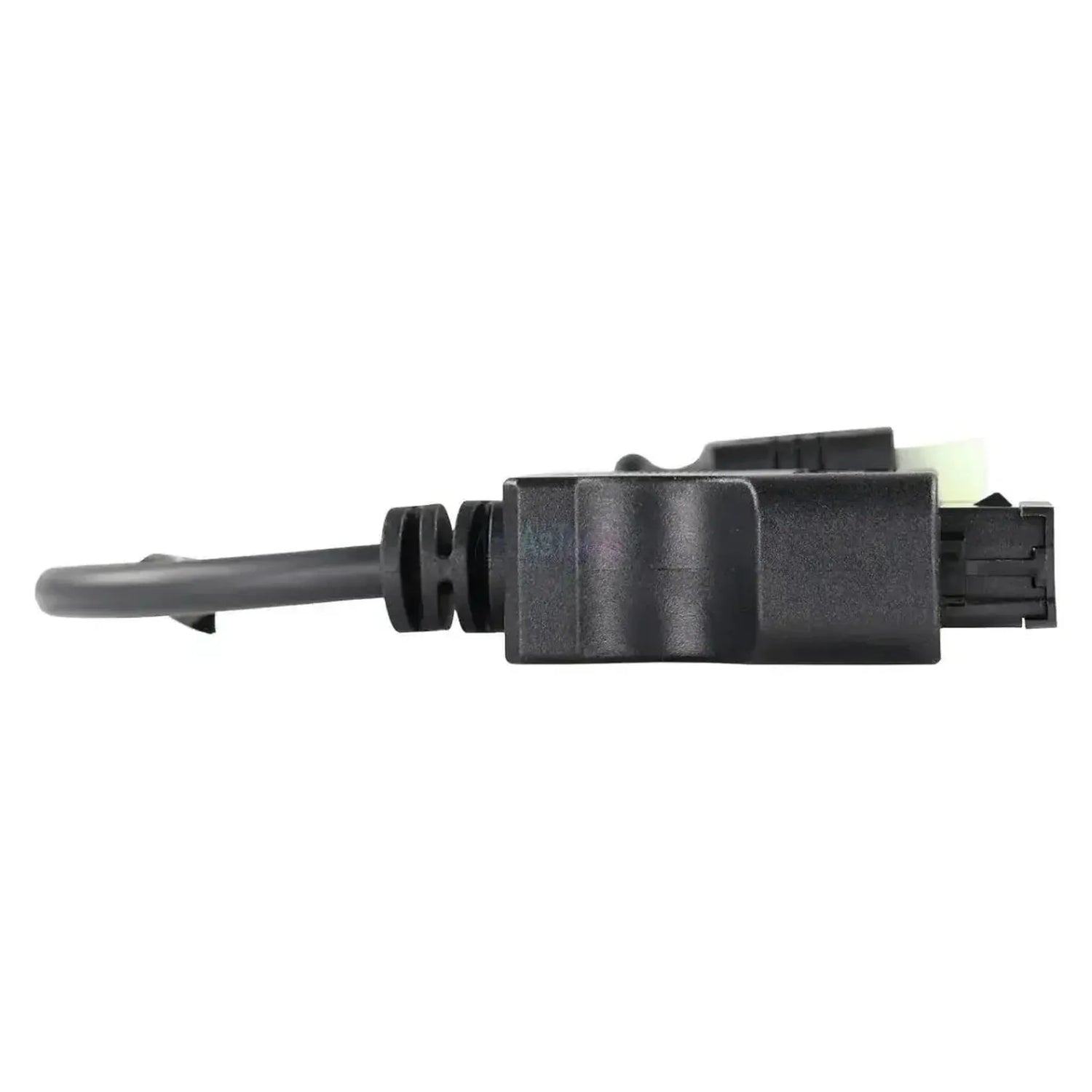

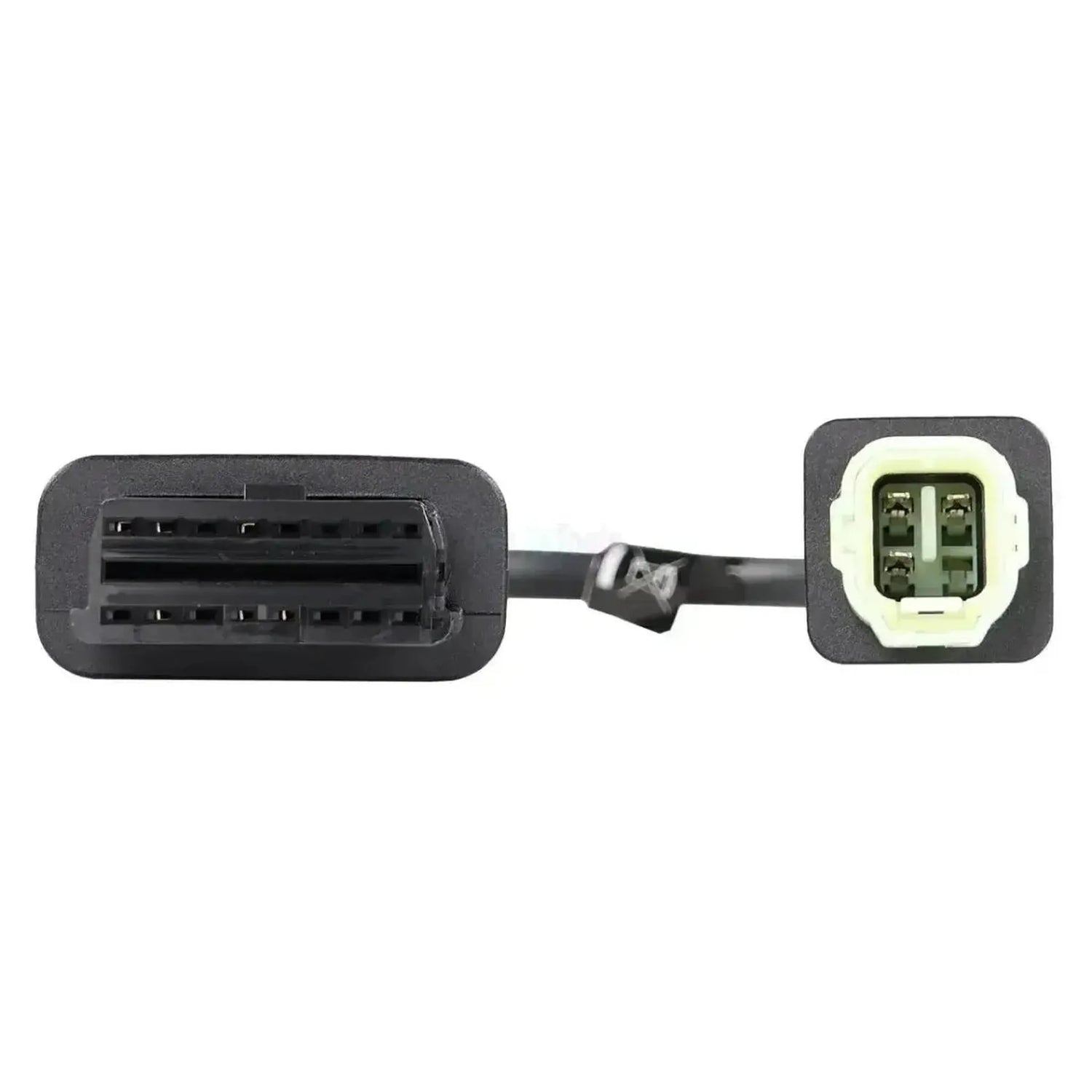

El Jaltest JDC616A conecta el conector de diagnóstico de 4 pines de los motores fuera de borda Suzuki al conector OBD2 de 16 pines de su cable de diagnóstico Jaltest. En el lado del motor, encontrará un conector cuadrado con una carcasa exterior negra y un distintivo alojamiento interior verde claro, donde se distribuyen cuatro posiciones detrás de una nervadura central; este color le permite identificar la conexión sin seguir el mazo de cables. El cable sale recto del conector en ambos extremos y tiene una longitud de 28 a 30 cm. El conector se encuentra en el compartimento del motor, sobre o junto al motor. Suzuki utiliza además un conector de diagnóstico de 8 pines en la serie DF, para el cual está diseñado el JDC613A.

Una vez establecida la conexión, el equipo de diagnóstico accede a las dos unidades de control que Jaltest gestiona en la serie DF: la unidad de control del motor ECM y la BCM, el módulo de mando de los mandos del acelerador y cambio. La diferencia entre ambas es considerable: la unidad de control del motor ofrece la lista completa de funciones, incluyendo control de componentes, parámetros, calibración, reset y el procedimiento manual, mientras que en el módulo de mando se limita a códigos de fallo, valores de medición, datos de la ECU y calibración. El cable forma parte de Jaltest Marine.

VENTAJAS

✔La ECM ofrece la lista completa de funciones: códigos de fallo, valores de medición, control de componentes, parámetros, calibración y reset.
✔Accede tanto a la unidad de control del motor como a la BCM, el módulo de control de los aceleradores y palancas de cambio.
✔En Suzuki también encontrará procedimiento manual en la cobertura de la regulación del motor.
✔El soporte interior verde claro con cuatro posiciones hace que la conexión al motor sea reconocible.

PUNTOS IMPORTANTES

✕En el módulo de control no puede accionar componentes ni ejecutar parámetros o reinicio; solo contiene códigos de error, valores de medición, datos de ECU y calibración.
✕Solo para el Cable adaptador Suzuki de 4 pines; los modelos DF con el conector de 8 pines requieren el JDC613A.
✕Suzuki ofrece en la serie DF ambas versiones en paralelo, por lo que el número de pines determina la elección y no el número de modelo.
✕Para usar con el Jaltest Link V9 cable de extensión JDC100B (2,5 m SUBD-26) incluido.

Aplicaciones y funcionalidades

A través de esta conexión accede con el software Jaltest a los dos unidades de control del motor fuera de borda Suzuki. El regulación del motor incluye la lista completa de funciones, mientras que el módulo de control de las palancas tiene una más reducida. Las siguientes unidades proceden de Cobertura Suzuki.

Unidades de control a las que puede acceder

  • ECM, control del motor: La unidad de control del motor, con procedimiento manual, códigos de fallo, valores de medición, control de componentes, datos de la ECU, parámetros, calibración, reset y visualización en directo.
  • BCM, módulo de control: El módulo electrónico de los mandos del acelerador y cambio, con códigos de fallo, valores de medición, datos de la ECU, calibración y visualización en directo.

Qué puede hacer

  • Leer códigos de fallo: Extraer la memoria de fallos de la unidad de control del motor y del módulo de control, con descripción de la avería detectada.
  • Ver valores de medición y visualización en directo: Los valores actuales de los sensores, que se pueden seguir en tiempo real mientras el motor está en funcionamiento.
  • Controlar componentes: Activar directamente los actuadores, solo en la unidad de control del motor.
  • Ajustar parámetros y resetear mantenimiento: También reservado a la unidad de control del motor.
  • Calibración: Tanto en la unidad de control del motor como en el módulo de control.
  • Realizar procedimiento manual: Las comprobaciones guiadas en la unidad de control del motor.

Vehículos y aplicaciones compatibles

Lo determinante es el conector, no el modelo. Este cable se adapta a cualquier motor fuera de borda Suzuki con la conexión de diagnóstico de 4 pines. Los siguientes modelos están cubiertos por Jaltest Marine; cuál de las dos versiones tiene su motor se puede ver en el campo de pines del conector.

Suzuki:

  • Modelos DF pequeños: DF9.9, DF15, DF20, DF25, DF30, DF40, DF50, DF60, DF70, DF80 y DF90
  • Gama media: DF100, DF115, DF140, DF150 y DF175
  • Modelos DF pesados: DF200, DF225, DF250, DF300, DF325 y DF350
💡
Bueno saberlo: El conector se encuentra en el compartimento del motor, en o junto al motor. Suzuki utiliza tanto un conector de diagnóstico de 4 pines como de 8 pines en la serie DF; este cable corresponde a la versión de 4 pines verde claro, la versión de 8 pines se realiza a través de la JDC613A. Cuente las posiciones en el conector de su motor antes de realizar el pedido.

Contenido del embalaje

  • 1x Jaltest (JDC616A) | Suzuki 4-pins OBD – 16-pins OBD2 Cable adaptador | Motores fuera de borda

Especificaciones técnicas

General

El fabricante del cable. Los cables Jaltest funcionan con los equipos de diagnosis de Jaltest.Marca
Jaltest (Cojali)
El tipo de cable. Un cable de diagnosis se conecta al conector de diagnosis; un cable de medición mide un componente por separado.Tipo de cable
Cable adaptador
El paquete de software de Jaltest al que pertenece el cable. Para utilizar el cable necesita una licencia de ese módulo.Módulo de software Jaltest
  • Marine embarcaciones

Conexiones

En qué versión de la interfaz de diagnosis Jaltest Link se puede utilizar el cable. No todos los cables funcionan en todas las versiones.Jaltest Link compatible
  • Jaltest Link V8.1
  • Jaltest Link V9
El conector del lado del equipo de diagnosis. Debe encajar en su interfaz o en su cable de diagnosis.Conexión del lado de la interfaz
OBD2 de 16 pines
El conector del lado del vehículo, del motor o de la máquina. Debe encajar en el conector de diagnosis o en el componente.Conexión del lado del vehículo
OBD de 4 pines
La longitud del cable. Un cable más largo le da más espacio para trabajar.Longitud del cable
28 a 30 cm

Diagnóstico

Si puede ver los valores actuales de los sensores con el vehículo en marcha. Útil para localizar una avería.Valores en tiempo real
Si puede reajustar componentes o sensores. Suele ser necesario tras sustituir un componente.Realización de calibraciones

Uso

En qué juego de cables Jaltest se incluye también este cable. Si ya dispone de ese juego, es posible que ya tenga este cable.Incluido en el juego de cables
Juego de cables marino para embarcación, juego de cables marino para fueraborda
Número de referencia
JDC616A
Unidades de control
ECM (control del motor) y BCM (módulo de mando de palancas)

Otras especificaciones

Aplicación
Motores fuera de borda Suzuki con conector de diagnóstico de 4 pines
Segmento
Motores fuera de borda
Parte del juego de cables
Juego de cables Marine vessel (70002008) y fuera de borda (70002025)
